典型零件毛坯的生产与选择

机械零件毛坯的选择
机械零件在机器中的作用
机械零件制造：毛坯成形，切削加工。

毛坯选择影响：制造质量，使用性能，生产周期，制造成本。

二、毛坯选择的原则和依据
1、毛坯选择的原则
保证零件的使用要求
外部质量：形状精度，尺寸精度，表面质量
内部质量：成分、组织，力学性能，物理性能、化学性能
降低制造成本
制造成本——材料费、消耗的燃料和动力费、工资、设备费用等2、毛坯选择的依据
零件的用途和工作条件
零件的结构、形状与外形尺寸
生产批量
生产条件（设备、人员、技术水平、管理水平等）
三、常用机械零件毛坯分类及制造方法
1、轴杆类零件
主要起支承传动件和传递转矩的作用。

传动轴、机床主轴、丝杠、光杠、曲轴、偏心轴、凸轮轴等
3、机架、箱体类零件
减速器装配图
减速器主要零件的材料和毛坯选择
汽车发动机零件的材料和毛坯选择
台钳装配图
台钳零件的材料和毛坯选择。

典型盘类零件加工工艺分析摘要：本文对典型盘类零件---由多个端面、深孔、薄壁、曲面、外轮廓组合而成的较复杂的盘形零件进行了详细的加工工艺分析，包括图纸分析、确定加工工艺、选用机床型号、选用毛坯大小、确定走刀路线与加工顺序及主要部分程序编制等。

关键词：盘类零件；图纸分析；加工工艺；程序；MASTERCAM1 盘类零件概述盘类零件是由多个端面、深孔、螺纹孔、曲面、沟槽、外轮廓组合而成的较复杂的盘形零件。

其特点是零件基本形状呈盘形块状，零件表面汇集了多种典型表面。

加工时，装夹次数一般较少，但所用刀具一般较多，编制程序较繁琐。

加工前需要做好充分的准备，包括图纸分析、确定加工工艺、选用机床型号、选用毛坯大小、确定走刀路线与加工顺序等，其前期的准备工作比较复杂。

2 零件结构工艺分析盘类零件加工工艺性分析是编程前的重要工艺准备工作之一，根据实际加工，利用数控加工中心具有高精度、高柔性、高效率，且适合加工具有复杂轮廓、端面的零件等特点。

下面结合图（1 ）进行分析：1、零件的加工特点是由平面加工、孔加工、腔槽加工、轮廓加工、型面加工。

零件图（如图1）分析。

（1）4 个异型轮廓的尺寸公差16mm 。

（2）未标尺寸公差均为± 0.10mm 。

主要加工部件上部，平面加工中要保证尺寸40mm，孔加工中有$ 36mm和4- 16mm孔，$ 36mm孔是零件的基准孔，4- $ 16mm孔对基准孔$ 36mm对称0.02mm，孔间距为（142 ± 0.02）mm，孔的尺寸精度都是比较高的，梅花形外轮廓 $ 120 mm 壁厚2mm，尺寸40mm对基准对称0.02mm，四方异形搭子除要保证外轮廓尺寸外，还要保证2-164mm 尺。

2、工艺方案编制拟订工艺路线时首先要确定各个表面的加工方法和加工方案。

表面加工方法的和方案的选择，应同时满足加工质量、生产率和经济性等方面的要求。

其次是机械加工工序的安排，安排原则是先加工基准面，划分加工阶段，次要表面穿插在各阶段间进行加工、先粗后精。

机械零件毛坯的选择机械零件的制造包含毛坯成形与切削加工两个阶段，毛坯成形不仅对后续的切削加工产生很大的影响，而且对零件乃至机械产品的质量、使用性能、生产周期与成本等都有影响。

因此，正确选择毛坯的类型与生产方法关于机械制造具有重要意义。

本章将着重介绍毛坯选择的原则及典型机械零件毛坯的选择。

5.1 毛坯选择的原则机械零件常用的毛坯类型有铸件、锻件、轧制型材、挤压件、冲压件、焊接件、粉末冶金件与注射成型件等，每种类型的毛坯都能够有多种成形方法，在选择时我们遵循的原则是：在保证毛坯质量的前提下，力求选用高效、低成本、制造周期短的毛坯生产方法。

通常毛坯选择步骤是：首先由设计人员提出毛坯材料与加工后要达到的质量要求，然后再由工艺人员根据零件图、生产批量，并综合考虑交货期限及现有可利用的设备、人员与技术水平等选定合适的毛坯生产方法。

具体要考虑的因素有下列几方面：5.1.1 满足材料的工艺性能要求金属是制造机械零件的要紧材料，一旦材料确定后，其材料的工艺性能就是影响毛坯成形的重要因素，表5.1.1给出了常用金属材料所适用的毛坯生产方法。

注：表中“⊙”表示材料适宜或者能够使用的毛坯生产方法。

5.1.2 满足零件的使用要求零件的使用要求要紧包含零件的结构形状与尺寸要求、零件的工作条件（通常指零件的受力情况、工作环境与接触介质等）与对零件性能的要求等。

1. 结构形状与尺寸的要求机械零件由于使用功能不一致，其结构形状与尺寸往往差异较大，各类毛坯生产方法对零件结构形状与尺寸的习惯能力也不相同，因此选择毛坯时，应认真分析零件的结构形状与尺寸特点，选择与之相习惯的毛坯制造方法。

关于结构形状复杂的中小型零件，为了使毛坯形状与零件较为接近，应先确定以铸件作为毛坯，然后再根据使用性能要求等选择砂型铸造、金属型铸造或者熔模铸造。

关于结构形状很复杂且轮廓尺寸不大的零件，宜选择熔模铸造；关于结构形状较为复杂，且抗冲击能力、抗疲劳强度要求较高的中小型零件，宜选择模锻件毛坯；关于那些结构形状相当复杂且轮廓尺寸又较大的零件，宜选择组合毛坯。

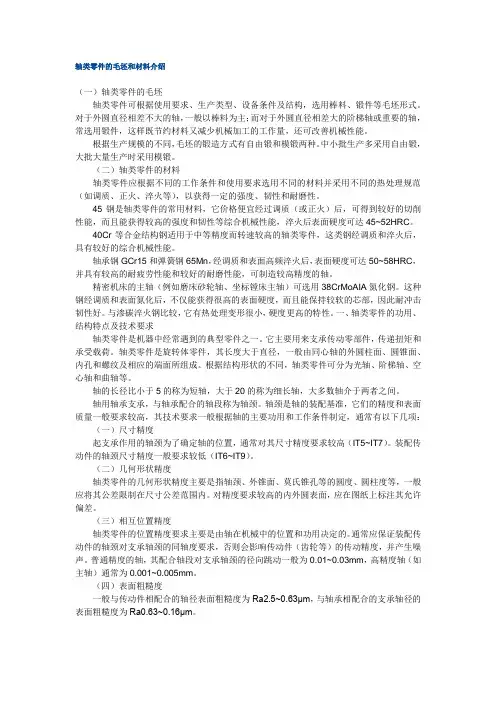

轴类零件的毛坯和材料介绍（一）轴类零件的毛坯轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。

对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。

根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。

中小批生产多采用自由锻，大批大量生产时采用模锻。

（二）轴类零件的材料轴类零件应根据不同的工作条件和使用要求选用不同的材料并采用不同的热处理规范（如调质、正火、淬火等），以获得一定的强度、韧性和耐磨性。

45钢是轴类零件的常用材料，它价格便宜经过调质（或正火）后，可得到较好的切削性能，而且能获得较高的强度和韧性等综合机械性能，淬火后表面硬度可达45~52HRC。

40Cr等合金结构钢适用于中等精度而转速较高的轴类零件，这类钢经调质和淬火后，具有较好的综合机械性能。

轴承钢GCr15和弹簧钢65Mn，经调质和表面高频淬火后，表面硬度可达50~58HRC，并具有较高的耐疲劳性能和较好的耐磨性能，可制造较高精度的轴。

精密机床的主轴（例如磨床砂轮轴、坐标镗床主轴）可选用38CrMoAIA氮化钢。

这种钢经调质和表面氮化后，不仅能获得很高的表面硬度，而且能保持较软的芯部，因此耐冲击韧性好。

与渗碳淬火钢比较，它有热处理变形很小，硬度更高的特性。

一、轴类零件的功用、结构特点及技术要求轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

轴用轴承支承，与轴承配合的轴段称为轴颈。

轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：（一）尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5~IT7）。

第十八章零件毛坯的选择第一节毛坯的种类用于零件成形的金属材料，一般先要制成与成品零件的形状、尺寸相近的毛坯件，通过切削加工完成最终的成形，把这个毛坯件称为零件的毛坯。

不同的加工方法，选用具有适宜的结构工艺性的材料。

不同的用途，需要一定的毛坯形状和毛坯的质量等要求。

因此，常用机器零件的毛坯，可以根据材制造方法、形状特征及用途等进行分类。

按制造方法不同，常用的毛坯有铸件、锻造和冲压件、型材件和焊接件四种。

按形状特征和用途不同，常可分为轴类零件、套类零件、轮盘类零件、箱座类零件四类。

一、按制造方法分类1、铸件毛坯铸铁、非铁金属以及碳的质量分数为0.45～0.5 ％的钢，由于具有良好的铸造工艺性能，均可用铸造方法获得铸件毛坯。

铸造生产，一次成型，工艺灵活性大，不受零件尺寸形状和重量的限制，应用十分广泛。

铸铁件主要用于受力不大或以承压为主的零件，以及要求减振、耐磨零件等。

如机床床身、立柱，大型水压机机身、底座等零件，采用铸铁件毛坯主要是因为其具有良好的承压能力和减振性，而煤粉锅炉的粉煤制造设备——球式磨煤机中所用的铸铁球，则是利用了铸铁件具有良好的耐磨性。

非铁金属铸件应用，如照相机壳体、发动机壳体、阀体等，受力不大但形状相对复杂。

铸钢件则是应用在工作环境恶劣、承受载荷类型复杂的场合，如在选矿机上应用的铸钢链条。

2、锻造和冲压件毛坯适宜于锻造方法加工的材料包括非合金钢、合金钢和非铁金属合金。

非合金钢因为化学成分与组织结构都比较简单，塑性好、变形抗力小、锻造温度范围较宽，被广泛应用。

而合金钢因导热性差、热应力过大，因在晶界处存在的较多低熔点杂质，加热时易过烧，以及碳化物偏析等因素，应用受到限制。

非铁金属及合金导热性好，但锻造温度范围很狭窄，并且韧性较差，锻造时易产生折叠和裂纹。

用作制造冲压件的材料主要是塑性较好薄板件。

如低碳钢、压力加工铝合金、压力加工黄铜、青铜等材料。

锻件所用的原材料，除大型锻件直接用钢锭外，其余均用型材作锻件的原材料。

《汽车材料》教案任课教师：课程名称：课程代码：上课班级：专业：总学时：周学时：学期：202 ～202 学年第学期汽车材料教案主要教育教学目标一、知识目标1. 能说出汽车零件失效的原因及选材的原则和方法；2. 能概述汽车齿轮工作条件、性能要求及热处理工艺；3. 能概述汽车轴类零件工作条件、性能要求及热处理工艺；4. 能概述汽车弹簧工作条件、性能要求及热处理工艺；5. 能概述汽车箱体类零件工作条件、性能要求及热处理工艺；6. 能概述汽车车身冲压零件工作条件、性能要求及热处理工艺；7. 能概述汽车其他零件工作条件、性能要求及热处理工艺；二、能力目标1. 具有根据使用要求初步选材的能力；2. 具有分析汽车零件在不同工作条件下对性能要求的能力；3. 具有根据汽车零件的工作条件和性能要求，进行选材和分析其加工工艺的能力。

三、素质目标1. 培养严谨的工作态度、责任心；2. 培养吃苦耐劳的精神；3. 培养能运用所学知识解决实际问题的能力。

教学活动过程一、组织教学二、复习前课知识1、滚动轴承钢的分类及牌号；2、滚动轴承钢的性能要求。

三、导入新课汽车制造过程中，从设计新产品、改造老产品，到维修、更换零件，都会涉及到零件的选材、热处理工艺的确定和热处理工序安排等问题，那我们如何来进行汽车零件的选材呢？导出：四、新授课第一节汽车典型零件的选材——选材概述点名，记考勤（1min）教师提问引导学生回答（2 min ）一、零件的失效1、失效失效：当零件由于某种原因而丧失某种功能，即失效。

例：齿轮磨损、主轴变形、弹簧无弹性等。

零件失效，会带来很大的危害，甚至严重的事故。

2、失效形式（1）破坏失效——零件完全断裂而无法工作的失效。

（2）损伤严重失效——零件的变形超过了允许范围而造成的失效。

（3）不能达到满意的效果——指表面磨损、腐蚀、疲劳等。

刀具变钝、齿面点蚀、金属表面生锈等。

某载货汽车车架纵梁在恶劣工况发生疲劳断裂某载货汽车货箱举升油缸支座发生疲劳断裂3、、失效的原因（1）设计不合理:结构形状设计不合理；计算错误、工作条件估计错误。

如何选择模具零件的毛坯
对于模具零件的毛坯我们该如何选择呢？在模具零件行业发展的今天，很多的朋友都对模具零件的毛坯如何选择这问题给验到了，今天我们一起跟小编来看下模具零件常用的毛坯类型，进而了解到模具零件的毛坯如何选择。

模具零件常用的毛坯类型有铸件、锻件、轧制型材、挤压件、冲压件、焊接件、粉末冶金件和注射成型件等，每种类型的毛坯都可以有多种成形方法。

模具零件的制造包括毛坯成形和切削加工两个阶段，毛坯成形不仅对后续的切削加工产生很大的影响，而且对零件乃至机械产品的质量、使用性能、生产周期和成本等都有影响。

因此，正确选择毛坯的类型和生产方法对于机械制造具有重要意义。

本章将着重介绍毛坯选择的原则及典型机械零件毛坯的选择。

模具零件的毛坯主要有锻件、铸件和型材（如热轧板、圆棒等）上的切割件等。

毛坯类型的选择主要根据模具零件质量要求、结构尺寸和生产批量等因素来决定，通常凸、凹模等工作零件的毛坯采用锻件，模座、大型模具零件的毛坯采用铸件，垫板、固定板等零件的毛坯则采用型材上的切割件。

宜泽小陆觉得不同方法得到的毛坯，其加工余量不同，必须合理确定毛坯的加工余量，加工余量过大，浪费材料和工时，而加工余量过小，则不能保证消除毛坯的表面缺陷，甚至造成废品。

关于毛坯的加工余量可查阅相关工艺设计手册.用机械加工方法加工模具零件，要充分考虑模具零件的材料、结构形状、尺寸、精度和使用寿命等方面的不同要求，采用合理的加工方法和工艺路线。

尽可能通过加工设备来保证模具零件的加工质量，减少钳工修配工作量，提高生产效率和降低成本。
