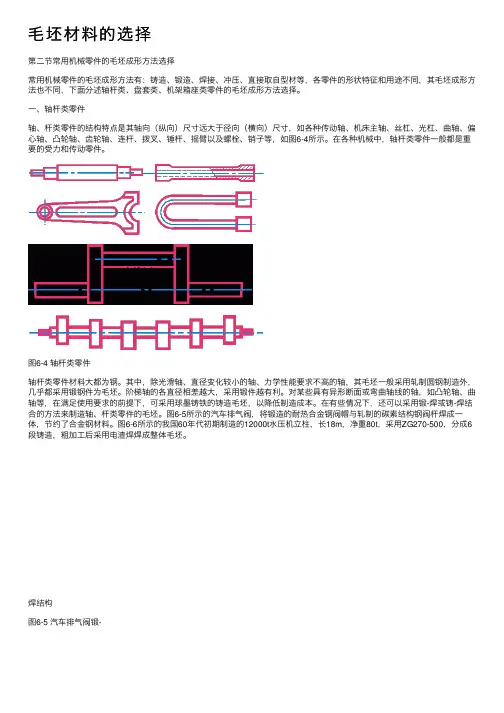

第二节常用机械零件的毛坯成形方法选择
常用机械零件的毛坯成形方法有：铸造、锻造、焊接、冲压、直接取自型材等，各零件的形状特征和用途不同，其毛坯成形方法也不同，下面分述轴杆类、盘套类、机架箱座类零件的毛坯成形方法选择。
一、轴杆类零件
轴、杆类零件的结构特点是其轴向（纵向）尺寸远大于径向（横向）尺寸，如各种传动轴、机床主轴、丝杠、光杠、曲轴、偏心轴、凸轮轴、齿轮轴、连杆、拨叉、锤杆、摇臂以及螺栓、销子等，如图6-4所示。在各种机械中，轴杆类零件一般都是重要的受力和传动零件。
图6-4 轴杆类零件
轴杆类零件材料大都为钢。其中，除光滑轴、直径变化较小的轴、力学性能要求不高的轴，其毛坯一般采用轧制圆钢制造外，几乎都采用锻钢件为毛坯。阶梯轴的各直径相差越大，采用锻件越有利。对某些具有异形断面或弯曲轴线的轴，如凸轮轴、曲轴等，在满足使用要求的前提下，可采用球墨铸铁的铸造毛坯，以降低制造成本。在有些情况下，还可以采用锻-焊或铸-焊结合的方法来制造轴、杆类零件的毛坯。图6-5所示的汽车排气阀，将锻造的耐热合金钢阀帽与轧制的碳素结构钢阀杆焊成一体，节约了合金钢材料。图6-6所示的我国60年代初期制造的12000t水压机立柱，长18m，净重80t，采用ZG270-500，分成6段铸造，粗加工后采用电渣焊焊成整体毛坯。
图6-5 汽车排气阀锻-焊结构
图6-6 水压机立柱铸-焊结构
二、盘套类零件
盘套类零件中，除套类零件的轴向尺寸有部分大于径向尺寸外，其余零件的轴向尺寸一般小于径向尺寸、或两个方向尺寸相差不大。属于这一类的零件有齿轮、带轮、飞轮、模具、法兰盘、联轴节、套环、轴承环以及螺母、垫圈等，如图6-7所示。
图6-7 盘套类零件
这类零件在机械中的使用要求和工作条件有很大差异，因此所用材料和毛坯各不相同。
1.齿轮这是各类机械中的重要传动零件，运转时齿面承受接触应力和摩擦力，齿根要承受弯曲应力，有时还要承受冲击力。故要求齿轮具有良好的综合力学性能，一般选用锻钢毛坯，如图6-8a所示。大批量生产时还可采用热轧齿轮或精密模锻齿轮，以提高力学性能。在单件或小批量生产的条件下，直径100mm以下的小齿轮也可用圆钢棒为毛坯，如图6-8b所示。直径大于400～500mm的大型齿轮，锻造比较困难，可用铸钢或球墨铸铁件为毛坯，铸造齿轮一般以幅条结构代替模锻齿轮的幅板结构，如图6-8c所示。在单件生产的条件下，也可采用焊接方式制造大型齿轮的毛坯，如图6-8d所示。在低速运转且受力不大或者在多粉尘的环境下开式运转的齿轮，也可用灰铸铁铸造成形。受力小的仪器仪表齿轮在大量生产时，可采用板材冲压或非铁合金压力铸造成形，也可用塑料（如尼龙）注塑成形。
图6-8 不同类型的齿轮
a)锻造毛坯b)圆钢毛坯c)铸造毛坯d)焊接毛坯
2. 带轮、飞轮、手轮和垫块等这些零件受力不大、结构复杂或以承压为主的零件，通常采用灰铸铁件，单件生产时也可采用低碳钢焊接件。
3. 法兰、垫圈、套环、联轴节等根据受力情况及形状、尺寸等不同，此类零件可分别采用铸铁件、锻钢件或圆钢棒为毛坯。厚度较小、单件或小批量生产时，也可用钢板为坯料。垫圈一般采用板材冲压成形。
4. 钻套、导向套、滑动轴承、液压缸、螺母等这些套类零件，在工作中承受径向力或轴向力和摩擦力，通常采用钢、铸铁、非铁合金材料的圆棒材、铸件或锻件制造，有的可直接采用无缝管下料。尺寸较小、大批量生产时，还可采用冷挤压和粉末冶金等方法制坯。
5. 模具毛坯，一般采用合金钢锻造成形。
三、机架、箱座类零件
机架、箱座类零件包括各种机械的机身、底座、支架、横梁、工作台，以及齿轮箱、轴承座、缸体、阀体、泵体、导轨等，如图6|<< << < >>
-9所示。其特点是结构通常比较复杂，有不规则的外形和内腔。重量从几千克至数十吨，工作条件也相差很大。其中，如机身、底座等一般的基础零件，主要起支承和连接机械各部件的作用，而非运动的零件，以承受压力和静弯曲应力为主，为保证工作的稳定性，要求有较好的刚度和减振性；但有些机械的机身、支架还往往同时承受压、拉和弯曲应力的联合作用，或者还有冲击载荷；工作台和导轨等零件，则要求有较好的耐磨性；箱体零件一般受力不大，但要求有良好的刚度和密封性。
图6-9 机架箱座类零件
鉴于这类零件的结构特点和使用要求，通常都以铸件为毛坯，且以铸造性良好，价格便宜，并有良好耐压、减磨和减振性能的灰铸铁为主；少数受力复杂或受较大冲击载荷的机架类零件，如轧钢机、大型锻压机等重型机械的机架，可选用铸钢件毛坯，不易整体成形的特大型机架可采用连接成形结构；在单件生产或工期要求急迫的情况下，也可采用型钢—焊接结构。航空发动机中的箱体零件，为减轻重量，通常采用铝合金铸件。
5.3 毛坯的选择
毛坯的确定，不仅影响毛坯制造的经济性，而且影响机械加工的经济性。所以在确定毛坯时，既要考虑热加工方面的因素，也要兼顾冷加工方面的要求，以便从确定毛坯这一环节中，降低零件的制造成本。
5.3.1机械加工中常用毛坯的种类
毛坯的种类很多，同一种毛坯又有多种制造方法，机械制造中常用的毛坯有以下几种：
(1)铸件
形状复杂的零件毛坯，宜采用铸造方法制造。目前铸件大多用砂型铸造，它又分为木模手工造型和金属模机器造型。木模手工造型铸件精度低，加工表面余量大，生产率低，适用于单件小批生产或大型零件的铸造。金属模机器造型生产率高，铸件精度高，但设备费用高，铸件的重量也受到限制，适用于大批量生产的中小铸件。其次，少量质量要求较高的小型铸件可采用特种铸造（如压力铸造、离心制造和熔模铸造等）。
(2)锻件
机械强度要求高的钢制件，一般要用锻件毛坯。锻件有自由锻造锻件和模锻件两种。自由锻造锻件可用手工锻打（小型毛坯）、机械锤锻（中型毛坯）或压力机压锻（大型毛坯）等方法获得。这种锻件的精度低，生产率不高，加工余量较大，而且零件的结构必须简单；适用于单件和小批生产，以及制造大型锻件。
模锻件的精度和表面质量都比自由锻件好，而且锻件的形状也可较为复杂，因而能减少机械加工余量。模锻的生产率比自由锻高得多，但需要特殊的设备和锻模，故适用于批量较大的中小型锻件。
(3)型材
型材按截面形状可分为：圆钢、方钢、六角钢、扁钢、角钢、槽钢及其它特殊截面的型材。型材有热轧和冷拉两类。热轧的型材精度低，但价格便宜，用于一般零件的毛坯；冷拉的型材尺寸较小、精度高，易于实现自动送料，但价格较高，多用于批量较大的生产，适用于自动机床加工。
(4)焊接件
焊接件是用焊接方法而获得的结合件，焊接件的优点是制造简单、周期短、节省材料，缺点是抗振性差，变形大，需经时效处理后才能进行机械加工。
除此之外，还有冲压件、冷挤压件、粉末冶金等其它毛坯。
毛坯种类的选择不仅影响毛坯的制造技术及费用，而且也与零件的机械加工技术和加工质量密切相关。为此需要毛坯制造和机械加工两方面的技术人员密切配合，合理地确定毛坯的种类、结构形状，并绘出毛坯图。
