4 磁场对电流的作用习题详解.

高二物理磁场对电流的作用试题答案及解析1.如图所示，直导线处于足够大的匀强磁场中，与磁感线成θ=30°角，导线中通过的电流为I，为了增大导线所受的安培力，可采取下列四种办法，其中不正确的是( )A．增大电流IB．增加直导线的长度C．使导线在纸面内顺时针转30°D．使导线在纸面内逆时针转60°【答案】C【解析】为了增大导线所受的磁场力，由可得：增大电流，增大直导线长度都可以增大安培力，AB不符合题意；使导线在纸面内顺时针转30°则导线方向和磁场方向平行，安培力为零，减小，C符合题意；使导线在纸面内逆时针转60°则，安培力增大，故不符合题意，故选C【考点】考查了安培力的计算2.如图所示,条形磁铁放在桌面上,一根通电直导线由S极的上端平移到N极的上端的过程中,导线保持与磁铁垂直,导线的通电方向如图所示.则这个过程中磁铁受到的摩擦力(磁铁保持静止) ( ) A．为零B．方向由左变为向右C．方向保持不变D．方向由右变为向左【答案】B【解析】首先磁铁上方的磁感线从N极出发回到S极，是曲线，直导线由S极的上端平移到N极的上端的过程中，电流的受力由左上方变为正上方再变为右上方，根据牛顿第三定律磁铁受到的力由右下方变为正下方再变为左下方，磁铁静止不动，所以所受摩擦力方向由向左变为向右。

B正确。

【考点】考查了磁场对电流的作用3.下图中分别标明了通电直导线中电流I、匀强磁场的磁感应强度B和电流所受安培力F的方向，其中正确的是（）【答案】A【解析】根据左手定则让B垂直穿过手心，四指指向电流的方向，拇指指向安培力的方向，可以判断A选项正确；B图通电导线不受力，故B错误；C图F方向竖直向下，故C错误；D图F方向应垂直直面向外，所以D错误。

【考点】本题考查安培力方向的判断、左手定则的使用。

4.在同一光滑斜面上放同一导体绑棒，右图所示是两种情况的剖面图。

它们所外空间有磁感强度大小相等的匀强磁场，但方向不同，一次垂直斜面向上，另一次竖直向上,两次导体A分别通有电流I1和I2，都处于静止平衡。

初三物理磁场对电流的作用电动机试题1.直流电动机是根据原理制成的，在输入电流时采用来改变线圈中的电流方向，从而使它能连续转动。

【答案】通电线圈在磁场中受力转动；换向器【解析】直流电动机是根据通电线圈在磁场中受力转动的原理制成的，由于电动机线圈的转动方向与磁场方向和电流方向有关，在制作直流电动机时安装了换向器，当线圈转过平衡位置时及时改变线圈中电流的方向，从而改变线圈的受力方向，使线圈能够保证持续转动．直流电动机是根据通电线圈在磁场中受力转动原理制成的，在输入电流时采用换向器来改变线圈中的电流方向，从而使它能连续转动．故答案为：通电线圈在磁场中受力转动；换向器．【考点】直流电动机的构造和工作过程．点评：知道电动机转动方向与电流方向、磁场方向的关系以及使线圈持续转动的方法是本题的解题关键．2.电动机工作时是把能转化为能，它与热机相比，一个最显著的优点是。

【答案】电；机械；无污染【解析】要解决此题，需要掌握电动机工作过程中的能量转化情况．知道热机对环境造成的污染．电动机工作时消耗电能，得到机械能．所以电动机将电能转化为机械能．热机在工作时很容易造成大气污染和噪声污染，而电动机与它相比无污染．故答案为：电；机械；无污染．【考点】直流电动机的构造和工作过程．点评：此题主要考查了电动机工作时的能量转化情况，并且考查了电动机的优点，是一道基础性题目．3.要使一台直流电动机的转速增大一些，下列方法中不可行的是（）A．增大线圈中的电流B．换用输出电压较多的电源C．将磁体的磁极对调D．换用磁性更强的磁体【答案】C【解析】要增大直流电机的转速则应增大线圈所需要的磁场力，则根据影响磁场力的因素可知可行的办法．A、增大线圈中通过的电流后，线圈受力将增大，线圈转动的速度将变大，故A可行；B、增大电压后也可增大线圈中的电流，从而增大线圈受力，故B可行；C、对调磁极只会将线圈受力反向不会改变线圈受力的大小，故C不可行；D、换用磁性更强的磁体可以增大线圈受力，故D可行；本题选不可行的，故选C．【考点】磁场对通电导线的作用．点评：直流电机的原理为线圈在磁场中受力，故要想增大转速就应当增大线圈所受磁场力．4.关于通电导线在磁场里受力的方向与电流的方向和磁感线的方向之间的关系，下列说法中错误的是A．改变电流方向，导体受力方向也会改变B．改变磁场方向，导体受力方向也会改变C．同时改变电流方向和磁场方向，导体受力方向也会改变D．同时改变电流方向和磁场方向，导体受力方向不会改变【答案】C【解析】解答本题应掌握：通电导体在磁场中受到磁场力的作用，力的方向由电流的方向和磁场的方向有关．通电导体在磁场中受力方向与电流方向和磁场方向有关，若只改变电流方向，则导体受力方向会随之改变，故A正确；若只改变磁感线方向，则导体的受力方向也随之改变，故B正确；若电流方向和磁场方向同时改变，通电导体的受力方向将不发生改变，故C错误，D正确．故选C．【考点】磁场对通电导线的作用．点评：本题考查磁场对电流作用力的方向，应明确电流的方向与磁场的方向共同决定了通电导体的受力方向．5.以下装置中利用磁场对通电导线的作用的原理制成的是（）A．全自动洗衣机的进水阀门B．电风扇中的电动机C．电饭锅D．电铃【答案】B【解析】明确通电线圈在磁场中受力的作用后，可以使线圈在磁场中产生运动．并知道各用电器的工作原理，由原理进行分析．A、全自动洗衣机的进水阀中有一个电磁铁，即它涉及到了电磁铁的知识，故该选项不符合题意；B、电动机是据通电导线在磁场中受力的作用的原理制成的，故该选项符合题意；C、电饭锅是利用电流的热效应来工作的，故该选项也不符合题意；D、电铃是利用了电流的磁效应，即电磁铁，其实质是一个蜂鸣器，即该选项也不符合题意．故选B．【考点】直流电动机的原理．点评：知道电动机的工作原理，并了解生活中一些常见家电的所涉及的物理知识是解决该题的关键．6.如图所示，进行通电导线在磁场中受力运动实验，回答下列问题：（1）把导线放在磁场里，接通电源，让电流通过导线ab，会发现导线ab；（2）把电源的正负极对调后接入电路，使通过导线的电流方向与原来相反，这时导线ab；（3）保持电源的正负极不变，对调磁体的磁极，使磁场的方向与原来相反，这时导线ab。

2021年高考物理电磁场模型解题技巧4．磁场及磁场对电流的作用知识点一磁场、磁感应强度1．磁场(1)基本性质：磁场对处于其中的磁体、电流和运动电荷有磁场力的作用．(2)方向：小磁针的N极所受磁场力的方向．2．磁感应强度(1)定义式：B＝FIL(通电导线垂直于磁场)．(2)方向：小磁针静止时N极的指向．知识点二磁感线磁感线：在磁场中画出一些曲线，使曲线上每一点的切线方向都跟这点的磁感应强度的方向一致．知识点三安培力、安培力的方向匀强磁场中的安培力1．安培力的方向(1)左手定则①伸出左手，让拇指与其余四指垂直，并且都在同一个平面内．②让磁感线从掌心进入，并使四指指向电流方向．③拇指所指的方向就是通电导线在磁场中所受安培力的方向．(2)两平行的通电直导线间的安培力：同向电流互相吸引，异向电流互相排斥．2．匀强磁场中安培力的大小当磁感应强度B的方向与导线方向成θ角时，F＝BIL sinθ.(1)当磁场与电流垂直时，安培力最大，F max＝BIL.(2)当磁场与电流平行时，安培力等于零．技巧一巧读磁感应强度与电场强度的异同1．理解磁感应强度的三点注意事项(1)磁感应强度由磁场本身决定，因此不能根据定义式B＝FIL认为B与F成正比，与IL成反比．(2)测量磁感应强度时小段通电导线必须垂直磁场放入，如果平行磁场放入，则所受安培力为零，但不能说该点的磁感应强度为零．(3)磁感应强度是矢量，其方向为放入其中的小磁针N极的受力方向，也是小磁针静止时N极的指向．2．磁感应强度B与电场强度E的比较【答案】A【解析】磁感应强度的定义用的是比值定义法，即磁感应强度大小与该点的试探电流元无关，在同一磁场中磁感线越密的地方，磁感应强度越大，A项正确，C项错误；磁感应强度的方向，与垂直放在该点的试探电流元所受安培力方向垂直，B项错误；若试探电流元平行于磁场方向，该电流元受到的安培力为零，所以试探电流元不受安培力作用，并不表示该点的磁感应强度大小为零，D项错误．【例2】（2019·山西迎泽·太原市实验中学月考）关于电场强度与磁感应强度，以下说法正确的是（）A ．电场强度是反映电场的强弱和方向的物理量，与放入的试探电荷无关B ．由E ＝2kQr 可知，当r 趋于0时，电场强度趋于无限大 C ．电流元在磁场中不受安培力则该处磁感应强度为零D ．磁感应强度的方向与垂直磁场方向放入的通电导体受的安培力方向相同 【答案】A 【解析】电场强度是由电场本身决定的，与放入电场中的试探电荷无关，故A 正确；根据库仑定律的使用条件可知，当r 趋于0时，公式2kQ E r不再成立．故B 错误；电流元在磁场中不受安培力可知是电流元与磁场的方向平行，该处磁感应强度不一定为零．故C 错误；根据左手定则可知，磁感应强度的方向与垂直磁场方向放入的通电导体受的安培力方向垂直，故D 错误；故选A ．技巧二 巧用安培定则与磁场的叠加1．安培定则的应用与条形磁铁的磁场相磁感应强度是矢量，计算时与力的计算方法相同，利用平行四边形定则或正交分解法进行合成与分解．【例3】（2020·四川高三月考）如图，两根平行长直导线固定，导线中通有垂直纸面向外，大小相。

高三物理磁场对电流的作用试题答案及解析1.关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是（）A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电直导线和磁场方向的夹角无关D．将直导线从中点折成直角，安培力的大小一定变为原来的一半【答案】B【解析】根据安培左手定则，伸开左手，使大拇指和四指垂直，四指指向电流方向，磁感线穿过手心，大拇指所指的方向就是安培力的方向，可见安培力的方向即大拇指方向总是垂直于电流方向即导线也就是四指指向，选项A错。

而磁场方向穿过手心，大拇指垂直于磁场方向和电流方向做决定的平面，即安培力的方向垂直于磁场方向，选项B对。

根据安培力的大小的计算公式，是磁场方向和电流方向的夹角，所以安培力大小与通电导线和磁场方向的夹角有关，选项C错。

若直导线从中点折成直角，则前半段受安培力为，后半段受安培力为，由于夹角不确定，所以的合力不一定等于，所以选项D错。

【考点】安培左手定则.圆环水平固定放2.半径为a右端开小口的导体圆环和长为2a的导体直杆，单位长度电阻均为R置，整个内部区域分布着竖直向下的匀强磁场，磁感应强度为B.杆在圆环上以速度v平行于直径CD向右做匀速直线运动，杆始终有两点与圆环良好接触，从圆环中心O开始，杆的位置由θ确定，如图所示．则（）A．θ＝0时，杆产生的电动势为2BavB．θ＝时，杆产生的电动势为 BavC．θ＝0时，杆受的安培力大小为D．θ＝时，杆受的安培力大小为【答案】AD【解析】由图知，当θ＝0时，根据E=BLv可求杆产生的电动势为2Bav，故A正确；当θ＝时，，电流，杆产生的电动势为Bav，由B错误；θ＝0时，回路总电阻R=（2+π）aR所以杆受的培力，所以C错误；θ＝时，回路总电阻，所以杆受的安培力，故D正确。

【考点】本题考查电磁感应3.两根足够长的光滑导轨竖直放置，间距为L，底端接阻值为R的电阻。

将质量为m的金属棒悬挂在一个固定的轻弹簧下端，金属棒和导轨接触良好，导轨所在平面与磁感应强度为B的匀强磁场垂直，如图所示。

14．如图所⽰是探究磁场对电流作⽤的实验原理图，举例说明它⼀个应⽤电动机，把装置图中的电池
替换成灵敏电流计，可以探究电磁感应现象．
分析通电导体在磁场中受⼒转动，是电动机的原理；闭合电路的⼀部分导体在磁场中做切割磁感线运
动，会产⽣感应电流，这是电磁感应现象，实验中应将电池换成灵敏电流计．
解答解：利⽤磁场对电流的作⽤这⼀原理来⼯作的主要是电动机，再如动圈式话筒也是利⽤了这⼀原理；
如果把装置中的电池替换成灵敏电流计，则可以探究电磁感应现象，即闭合电路的⼀部分导体在磁场中做切割磁感线运动，会产⽣感应电流．
故答案为：电动机；灵敏电流计．
点评电动机的原理是磁场对电流的作⽤，发电机的原理是电磁感应现象，⼆者的相似度很⾼，最主要的区别就是看是否有电源．。

[2019·内蒙古赤峰二中诊断]如图所示，通有恒定电流的导线MN与闭合金属框共面，第一次将金属框由Ⅰ平移到Ⅱ，第二次将金属框绕cd边翻转到Ⅱ，设先后两次通过金属框的磁通量变化量大小分别为ΔΦ1和ΔΦ2则( )A．ΔΦ1>ΔΦ2B．ΔΦ1＝ΔΦ2C．ΔΦ1<ΔΦ2D．不能判断答案：C解析：设在位置Ⅰ时磁通量大小为ΦⅠ，在位置Ⅱ时磁通量大小为ΦⅡ，第一次将金属框由Ⅰ平移到Ⅱ，穿过金属框的磁感线方向没有改变，磁通量变化量大小ΔΦ1＝ΦⅠ－ΦⅡ；第二次将金属框绕cd边翻转到Ⅱ，穿过金属框的磁感线的方向发生改变，磁通量变化量大小ΔΦ2＝ΦⅠ＋ΦⅡ，所以ΔΦ1<ΔΦ2，选项C正确．4．[2019·云南省玉溪一中考试]如图所示，a、b是两根垂直纸面的通有等值电流的直导线，两导线外有一点P，P点到a、b距离相等，要使P点的磁场方向向右，则a、b中电流的方向为( )A．都垂直纸面向外B．都垂直纸面向里C．a中电流方向垂直纸面向外，b中垂直纸面向里D．a中电流方向垂直纸面向里，b中垂直纸面向外答案：C解析：若a、b中电流方向均垂直纸面向外，根据安培定则判断可知：a在P处产生的磁场的方向垂直于aP连线向上，b在P处产生的磁场的方向垂直于bP连线向上，根据平行四边形定则进行合成，P点的磁感应强度方向竖直向上，故A错误；若a、b中电流方向均垂直纸面向里，同理可知，P点的磁感应强度方向竖直向下，故B错误；若a中电流方向垂直纸面向外，b中垂直纸面向里，同理可知，P点的磁感应强度方向水平向右，故C正确；若a中电流方向垂直纸面向里，b中垂直纸面向外，同理可知，P点的磁感应强度方向水平向左，故D错误．5.多选)已知通电长直导线周围空间中某点处产生的磁为常量、I为直导线中的电流、](多选)如图所示，在磁感应强度大小为连线向右的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为2B0，而外界匀强磁场的磁感应强度大小为处产生的合磁场的磁感应强度大小为B0，故A错误；在a点处产生的磁感应强度大小与中的电流反向、其他条件不变，如图2所示，则，方向竖直向上，再依据矢量的合成法则，则＋33B02＝2把一根柔软的螺旋形弹簧竖直悬挂起来，并使它组成如图所示的电路，当开关S接通后，．甲、乙两种情况导线受到的安培力大小不变，方向一直变化．甲、乙两种情况导线受到的安培力大小一直在变，方向不变变为原来的2倍，则金属棒在0～T内的位移将变为原来的变为原来的2倍，则在0～T内金属棒上产生的焦耳热和安培力做的功都如图，三根相互平行的固定长直导线中的相同，与L3中的相反．下列说法正确的是单位长度所受的磁场作用力大小之比为：：3：3：1方向垂直和L2单位长度所受的磁场作用力大小之比为：：[2017·全国卷Ⅱ](多选)某同学自制的简易电动机示意图如图所示．矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴．将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方．为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将( )．左、右转轴下侧的绝缘漆都刮掉．左、右转轴上下两侧的绝缘漆都刮掉．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉．逆时针转动有斜向上的电流通过金属杆，金属杆受到安培力作用，根据左手定则判断可知，根据磁场对电流产生作用力的原理，人们研制出一种发射炮弹的装置——电磁炮，如图所示，把待发炮弹放置在强磁场中的两平行光滑导轨上，给导轨通以很大的电流，并以某一速度发射出去，现要提高电磁炮的发射速度，．金属棒在摆动到最高点的过程中，机械能守恒．金属棒在摆动到最高点的过程中，机械能先增加后减少处受到的磁场力一定比放在处受到的磁场力一定比放在D错误；当将同一通电导线放入磁场中，由于受到放置角度的限制，当通电导线垂直磁场时，受到的磁场力最大，平行磁场时受到的磁场力为零，故虽然B a＜B b，但是无法比较通电导线受到的磁场力的大小，故A、B错误．4.[2019·广东肇庆检测](多选)如图所示，在竖直向上的匀强磁场中，水平放置着一根长直流导线，电流方向垂直于纸面向外，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中( )A．a、b两点磁感应强度相同B．a点磁感应强度最大C．c、d两点磁感应强度大小相等D．b点磁感应强度最大答案：CD解析：根据安培定则，长直流导线产生的磁场的磁感应强度如图甲所示，根据平行四边形定则，四点处的磁场情况如图乙所示，显然c、d两点的磁感应强度大小相等，a点磁感应强度为两磁感应强度之差的绝对值，最小，b点磁感应强度等于两磁感应强度代数和，最大，故C、D正确．5．[2019·浙江名校协作体联考]如图所示为航母上电磁弹射装置的等效电路图(俯视图)，使用前先给超级电容器C充电，弹射时，电容器释放储存电能所产生的强大电流经过导体棒EF，EF在磁场(方向垂直于纸面向外)作用下加速．则下列说法正确的是( )A．电源给电容器充电后，M板带正电B．导体棒在安培力作用下向右运动C．超级电容器相当于电源，放电时两端电压不变D．在电容器放电过程中，电容器电容不断减小答案：B解析：电源给电容器充电后，M板与电源负极相连，带负电，选项A错误；放电时电流两根平行放置的长度均为置在与导线所在平面垂直的匀强磁场中，磁场方向如图所示．当导线导线ab受到的磁场力大小为、方向垂直于导线向右．已知直导线某闭合三棱柱如图所示，处于磁感应强度为1＝0.2 m，ABOD为在yOz)A．穿过图中ABOD面的磁通量为0.08 WbB．穿过图中BEFO面的磁通量为0.06 WbC．穿过图中AEFD面的磁通量为0.1 WbD．穿过图中DOF面的磁通量为零答案：AD解析：ABOD面与磁场方向垂直，故磁通量Φ1＝BS＝1×0.4×0.2 Wb＝0.08 Wb，故A 正确；BEFO面与磁场方向平行，故磁通量为零，故B错误；AEFD面与匀强磁场方向的夹角未知，因此可将AEFD面投影到与x轴垂直的ABOD上，AEFD面的有效面积等于ABOD面的面积，故磁通量Φ3＝BS＝1×0.4×0.2 Wb＝0.08 Wb，故C错误；DOF面与磁场平行，因此通过的磁通量为零，故D正确．8.一条形磁铁放在光滑的斜面上，并用一质量不计的弹簧连接在顶端的挡板上，磁铁静止时弹簧的伸长量为x0，将通有方向垂直纸面向外的直导线分别放在a、b、c位置时，弹簧的伸长量分别为x a、x b、x c，已知a、b、c三点的连线与斜面平行，且b点在条形磁铁的正中央．则下列正确的是( )A．x0＝x a＝x b＝x c B．x0>x a>x b>x cC．x a>x0＝x b>x c D．x a>x b>x c>x0答案：C解析：由于条形磁铁外部的磁感线是从N极出发到S极，所以可画出磁铁在a处的一条磁感线，其方向是斜向左下方的，如图所示，由左手定则可判断导线在a点受斜向右下方的安培力F a，由牛顿第三定律可知磁铁所受作用力F a′的方向是斜向左上方，F a′有沿斜面向下的分力，该分力使得弹簧弹力增大，所以弹簧的伸长量增大；同理可知导线在b点时弹簧的伸长量不变；同理可知导线在c点时弹簧的伸长量减小，则x a>x0＝x b>x c，C正确．9.的通电导体棒在安培力作用下静止在倾角为的光滑绝缘框架上，磁场方向垂直框架平面向下(磁场仅存在于绝缘框架内竖直放置在匀强磁场中，匀强磁场方向竖直向上，将一使其水平且始终与导轨保持良好接触．使其运动．已知电流I随时间变化的关系为与导轨间的动摩擦因数一定．以竖直向下为正方向，则下面关于金属棒因为开始时金属棒PQ加速度方向向下，与速度方向相同，做加速运动，加速度即做加速度逐渐减小的变加速运动，然后加速度方向向上，加速度逐渐增大，做答案：sin RP解析：设小灯泡的额定电流为I0，有P＝I20R.由题意可知，金属棒沿导轨下滑的某时刻后小灯泡正常发光，则流经金属棒＝sin．[2019·山东济南联考]如图所示，长度L＝50 N/m弹簧另一端固定，与滑杆垂直且在同一水平。

一课一练54：磁场及磁场对电流的作用分析：内容包括对磁场性质的认识、磁场的叠加、安培力方向判断及大小的计算，方法包括电流元法、等效法、特殊位置法及转换研究对象法等处理磁体与通电导线间的相互作用。

1．中国宋代科学家沈括在公元1086年写的《梦溪笔谈》中最早记载了“方家（术士）以磁石磨针锋，则能指南，然常微偏东，不全南也”．进一步研究表明，地球周围地磁场的磁感线分布如图所示，结合上述材料，下列说法正确的是（）A．在地磁场的作用下小磁针静止时指南的磁极叫北极，指北的磁极叫南极B．对垂直射向地球表面宇宙射线中的高能带电粒子，在南、北极所受阻挡作用最弱，赤道附近最强C．形成地磁场的原因可能是带正电的地球自转引起的D．由于地磁场的影响，在奥斯特发现电流磁效应的实验中，通电导线应相对水平地面竖直放置2．关于磁场的磁感线，下列说法正确的是（）A．条形磁铁的磁感线从磁铁的N极出发，终止于磁铁的S极B．磁感线的疏密表示磁场的强弱，磁感线疏的地方磁场弱，磁感线密的地方磁场强C．磁感线是客观存在的物质，没画磁感线的地方就表示磁场不存在D．通电长直导线周围的磁感线是以导线为圆心的均匀分布的同心圆3．磁场中某区域的磁感线如图所示，则（）A．a、b两处的磁感应强度的大小不等，B a＞B bB．a、b两处的磁感应强度的大小不等，B a＜B bC．同一通电导线放在a处受力一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小4．如图所示，两个单匝线圈a、b的半径分别为r和2r．圆形匀强磁场B的边缘恰好与a线圈重合，则穿过a、b两线圈的磁通量之比为（）A ．1：1B ．1：2C ．1：4D ．4：15．如图，在磁感应强度大小为B 0的匀强磁场中，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l .在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零，如果让P 中的电流反向、其他条件不变，则a 点处磁感应强度的大小为（ ）A ．0B ．33B 0C ．233B 0D ．2B 06．如图所示，AC 是四分之一圆弧，O 为圆心，D 为弧AC 中点，A 、D 、C 处各有一垂直纸面的通电直导线，电流大小相等，A 、C 两处电流垂直纸面向里，D 处电流垂直纸面向外，整个空间再加一个大小为B 的匀强磁场，O 处的磁感应强度刚好为零，如果将D 处电流反向，其他条件都不变，则O 处的磁感应强度大小为（ ）A ．()322B +B ．()221B +C ．2BD ．07．如图，一导体棒ab 静止在U 形铁芯的两臂之间．电键闭合后导体棒受到的安培力方向（ ）A ．向上B ．向下C ．向左D ．向右8．如图（a ）所示，扬声器中有一线圈处于磁场中，当音频电流信号通过线圈时，线圈带动纸盆振动，发出声音．俯视图（b）表示处于辐射状磁场中的线圈（线圈平面即纸面），磁场方向如图中箭头所示．在图（b）中（）A．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向里B．当电流沿顺时针方向时，线圈所受安培力的方向垂直于纸面向外C．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向里D．当电流沿逆时针方向时，线圈所受安培力的方向垂直于纸面向外9．如图所示，用天平测量匀强磁场的磁感应强度．下列各选项所示的载流线圈匝数相同，边长MN 相等，将它们分别挂在天平的右臂下方．线圈中通有大小相同的电流，天平处于平衡状态．若磁场发生微小变化，天平最容易失去平衡的是（）10．如图，等边三角形线框LMN由三根相同的导体棒连接而成，固定于匀强磁场中，线框平面与磁感应强度方向垂直，线框顶点M、N与直流电源两端相接。

【磁场及磁场对电流的作用】习题1.如图所示，一段导线abcd位于磁感应强度大小为B的匀强磁场中，且与磁场方向(垂直于纸面向里)垂直．线段ab、bc和cd的长度均为L，且∠abc＝∠bcd＝135°.流经导线的电流为I，方向如图中箭头所示．导线段abcd所受到的磁场的作用力的合力()A．方向沿纸面向上，大小为(2＋1)ILB B．方向沿纸面向上，大小为(2－1)ILB C．方向沿纸面向下，大小为(2＋1)ILB D．方向沿纸面向下，大小为(2－1)ILB解析：将导线分为三段直导线，根据左手定则分别判断出安培力的大小，根据F＝BIL计算出安培力的大小，再求合力．导线所受合力F＝BIL＋2BIL sin 45°＝(2＋1)ILB.答案：A2.如图所示，一弓形线圈通以逆时针电流，在其圆弧的圆心处，垂直于纸面放一直导线，当直导线通有指向纸内的电流时，线圈将()A．a端向纸内，b端向纸外转动，且靠近导线B．a端向纸内，b端向纸外转动，且远离导线C．b端向纸内，a端向纸外转动，且靠近导线D．b端向纸内，a端向纸外转动，且远离导线答案：A3.如图所示，在竖直向下的匀强磁场中，有两根竖直放置的平行导轨AB、CD，导轨上放有质量为m的金属棒MN，棒与导轨间的动摩擦因数为μ，现从t＝0时刻起，给棒通以图示方向的电流，且电流强度与时间成正比，即I＝k t，其中k为恒量．若金属棒与导轨始终垂直，则如图所示的表示棒所受的摩擦力随时间变化的四幅图中，正确的是()解析：当F f＝μBIL＝μBL k t<mg时，棒沿导轨向下加速；当F f＝μBL k t>mg时，棒沿导轨向下减速；在棒停止运动前，所受摩擦力为滑动摩擦力，大小为：F f＝μBL k t；当棒停止运动时，摩擦力立即变为静摩擦力，大小为：F f＝mg，故选项C正确．答案：C4.光滑平行导轨水平放置，导轨左端通过开关S与内阻不计、电动势为E的电源相连，一根质量为m、电阻为R的导体棒ab，用长为l的绝缘细线悬挂，悬线竖直时导体棒恰好与导轨良好接触且细线处于张紧状态，如图所示，系统空间有竖直方向的匀强磁场．当闭合开关S时，导体棒向右摆出，摆到最大高度时，细线与竖直方向成θ角，则()A．磁场方向一定竖直向上B．导体棒离开导轨前受到向左的安培力C．导体棒摆到最大高度时重力势能的增加量等于mgl(1－cos θ)D．导体棒离开导轨前电源提供的电能大于mgl(1－cos θ)解析：从题中知道导体棒ab向右摆动，说明导体棒ab受到向右的安培力作用，由左手安则可知磁场方向一定竖直向下，A、B两项错误；电源提供的电能转化成了两部分，一部分是电路中所产生的热，另一部分是导体棒的机械能，D项正确；最大高度时，导体棒重力势能的增加量等于mgl(1－cos θ)，C项正确．答案：CD5.如图所示为一电流表的原理示意图．质量为m的均质细金属棒MN的中点处通过一挂钩与一竖直悬挂的弹簧相连，绝缘弹簧劲度系数为k.在矩形区域abcd内有匀强磁场，磁感应强度大小为B，方向垂直纸面向外．与MN的右端N连接的一绝缘轻指针可指示标尺上的读数，MN的长度大于ab.当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合：当MN中有电流通过时，指针示数可表示电流强度．(1)当电流表示数为零时，弹簧伸长多少？(重力加速度为g ) (2)若要电流表正常工作，MN 的哪一端应与电源正极相接？(3)若k ＝2.0 N/m ，ab ＝0.20 m ，cb ＝0.050 m ，B ＝0.20 T ，此电流表的量程是多少？(不计通电时电流产生的磁场的作用)(4)若将量程扩大2倍，磁感应强度应变为多大？解析：(1)设当电流表示数为零时，弹簧的伸长量为Δx ，则有mg ＝k Δx ，①由①式得：Δx ＝mg k .②(2)为使电流表正常工作，作用于通有电流的金属棒MN 的安培力必须向下，因此M 端应接正极．(3)设电流表满偏时通过MN 间电流强度为I m ，则有BI m ab ＋mg ＝k (d ＋Δx )，③ 联立②③并代入数据得I m ＝2.5 A ．④(4)设量程扩大后，磁感应强度变为B ′，则有2B ′I m ab ＋mg ＝k (cb ＋Δx )．⑤由①⑤式得：B ′＝k cb2I m ab .⑥代入数据得：B ′＝0.10 T.答案：(1)mg k (2)M 端 (3)2.5 A (4)0.10 T1.首先对电磁作用力进行研究的是法国科学家安培．如图所示的装置，可以探究影响安培力大小的因素，实验中如果想增大导体棒AB 摆动的幅度，可能的操作是( )A ．把磁铁的N 极和S 极换过来B．减小通过导体棒的电流强度IC．把接入电路的导线从②、③两条换成①、④两条D．更换磁性较小的磁铁解析：安培力的大小与磁场强弱成正比，与电流强度成正比，与导线的长度成正比，C正确．答案：C2．一段长0.2 m，通过2.5 A电流的直导线，关于在磁感应强度为B的匀强磁场中所受安培力F的情况，正确的是()A．如果B＝2 T，F一定是1 N B．如果F＝0，B也一定为零C．如果B＝4 T，F有可能是1 N D．如果F有最大值时，通电导线一定与B平行解析：当导线与磁场方向垂直放置时，F＝BIL，力最大，当导线与磁场方向平行放置时，F＝0，当导线与磁场方向成任意其他角度放置时，0<F<BIL，A、D两项不正确，C项正确；磁感应强度是磁场本身的性质，与受力F无关，B不正确．答案：C3.如图所示，两根无限长的平行导线a和b水平放置，两导线中通以方向相反、大小不等的恒定电流，且I a>I b.当加一个垂直于a、b所在平面的匀强磁场B时；导线a恰好不再受安培力的作用．则与加磁场B以前相比较()A．b也恰好不再受安培力的作用B．b受的安培力小于原来安培力的2倍，方向竖直向上C．b受的安培力等于原来安培力的2倍，方向竖直向下D．b受的安培力小于原来安培力的大小，方向竖直向下解析：当a不受安培力时，I b产生的磁场与所加磁场在a处叠加后的磁感应强度为零，此时判断所加磁场垂直纸面向外，因I a>I b，所以在b处叠加后的磁场垂直纸面向里，b受安培力向下，且比原来小．故选项D正确．答案：D4.如图所示，在绝缘的水平面上等间距固定着三根相互平行的通电直导线a、b和c，各导线中的电流大小相同，其中a、c导线中的电流方向垂直纸面向外，b导线电流方向垂直纸面向内．每根导线都受到另外两根导线对它的安培力作用，则关于每根导线所受安培力的合力，以下说法中正确的是()A．导线a所受合力方向水平向右B．导线c所受合力方向水平向右C．导线c所受合力方向水平向左D．导线b所受合力方向水平向左解析：首先用安培定则判定导线所在处的磁场方向，要注意是合磁场的方向，然后用左手定则判定导线的受力方向．可以确定B是正确的．答案：B5.如图所示，abcd四边形闭合线框，a、b、c三点坐标分别为(0，L,0)，(L，L,0)，(L,0,0)，整个空间处于沿y轴正方向的匀强磁场中，通入电流I，方向如图所示，关于四边形的四条边所受到的安培力的大小，下列叙述中正确的是()A．ab边与bc边受到的安培力大小相等B．cd边受到的安培力最大C．cd边与ad边受到的安培力大小相等D．ad边不受安培力作用解析：根据左手定则，ab边受到的安培力大小为F ab＝BIab，bc边平行于磁场方向受力为零，故A错；ad边受到安培力大小为F ad＝BIOd，故B、D错；cd边受到的安培力大小为F ad＝BIcd，故B正确．答案：B6.一条形磁铁放在水平桌面上，它的上方靠S极一侧吊挂一根与它垂直的导电棒，图中只画出此棒的截面图，并标出此棒中的电流是流向纸内的，在通电的一瞬间可能产生的情况是()A．磁铁对桌面的压力减小B．磁铁对桌面的压力增大C．磁铁受到向右的摩擦力D．磁铁受到向左的摩擦力解析：如右图所示．对导体棒，通电后，由左手定则，导体棒受到斜向左下方的安培力，由牛顿第三定律可得，磁铁受到导体棒的作用力应斜向右上方，所以在通电的一瞬时，磁铁对桌面的压力减小，磁铁受到向左的摩擦力，因此A、D正确．答案：AD7.如图所示，有两根长为L 、质量为m 的细导体棒a 、b ，a 被水平放置在倾角为45°的光滑斜面上，b 被水平固定在与a 在同一水平面的另一位置，且a 、b 平行，它们之间的距离为x .当两细棒中均通以电流强度为I 的同向电流时，a 恰能在斜面上保持静止，则b 的电流在a 处产生的磁场的磁感应强度的说法错误的是( )A ．方向向上B ．大小为2mg 2LIC ．要使a 仍能保持静止，而减小b 在a 处的磁感应强度，可使b 上移D ．若使b 下移，a 将不能保持静止解析：由安培定则可知A 正确；由mg sin α＝BLI cos α知B ＝mg sin αLI cos α，B 错误；若要使B 最小，应在垂直斜面向上的方向上，所以C 、D 正确．答案：B8.如图所示，两根间距为d 的平行光滑金属导轨间接有电源E ，导轨平面与水平面间的夹角θ＝30°.金属杆ab 垂直导轨放置，导轨与金属杆接触良好．整个装置处于磁感应强度为B 的匀强磁场中．当磁场方向垂直导轨平面向上时，金属杆ab 刚好处于静止状态．要使金属杆能沿导轨向上运动，可以采取的措施是( )A ．增大磁感应强度BB ．调节滑动变阻器使电流减小C ．增大导轨平面与水平面间的夹角θD ．将电源正负极对调使金属杆中的电流方向改变解析：对金属杆受力分析，沿导轨方向：BEd R －mg sin θ＝0，若想让金属杆向上运动，则BEd R增大，A 项正确，B 项错误；若增大θ，则mg sin θ增大，C 项错误；若电流反向，则金属杆受到的安培力反向，D 项错误．答案：A9．如图甲所示，电流恒定的通电直导线MN ，垂直平放在两条相互平行的水平光滑长导轨上，电流方向由M 指向N ，在两轨间存在着竖直磁场，取垂直纸面向里的方向为磁感应强度的正方向，当t ＝0时导线恰好静止，若B 按如图乙所示的余弦规律变化，下列说法正确的是( )A ．在最初的一个周期内，导线在导轨上做往复运动B ．在最初的一个周期内，导线一直向左运动C ．在最初的半个周期内，导线的加速度先增大后减小D ．在最初的半个周期内，导线的速度先增大后减小解析：由安培力的表达式F ＝BIL 结合图乙可知，安培力F 在一个周期内随磁感应强度B的变化而变化，在前14周期内，安培力F 方向不变，大小变小，加速度方向不变，大小变小，由于初速度为零，所以在水平方向上做变加速直线运动；在14周期到12周期内，磁场方向改变，安培力方向改变，加速度方向改变，速度减小，至12周期时速度减小到零，所以D 项正确；而后在12周期到34周期内，MN 反向加速，在一个周期结束时又回到原来的位置，即做往复运动，所以A 项正确．答案：AD10.电磁炮是利用磁场对电流的作用力，把电能转变成机械能，使炮弹发射出去的．如图所示，把两根长为s ，互相平行的铜制轨道放在磁场中，轨道之间放有质量为m 的炮弹，炮弹架在长为l ，质量为M 的金属杆上，当有大的电流I 1通过轨道和炮弹时，炮弹与金属架在磁场力的作用下，获得速度v 1时刻的加速度为a ，当有大的电流I 2通过轨道和炮弹时，炮弹最终以最大速度v 2脱离金属架并离开轨道，设炮弹运动过程中受到的阻力与速度的平方成正比，求垂直于轨道平面的磁感应强度多大？解析：设运动中受总阻力F f ＝k v 2，炮弹与金属架在安培力和阻力合力作用下加速，根据牛顿第二定律，获得v 1速度时，BI 1l －k v 21＝(M ＋m )a ①当炮弹速度最大时，有BI 2l ＝k v 22②解①②得垂直轨道的磁感应强度为：B ＝(M ＋m )a v 22l (I 1v 22－I 2v 21). 答案：(M ＋m )a v 22l (I 1v 22－I 2v 21)11.如图所示，在倾角为37°的光滑斜面上有一根长为0.4 m ，质量为6×10－2 k g 的通电直导线，电流强度I ＝1 A ，方向垂直于纸面向外，导线用平行于斜面的轻绳拴住不动，整个装置放在磁感应强度每秒增加0.4 T ，方向竖直向上的磁场中．设t ＝0时，B ＝0，则需要多长时间，斜面对导线的支持力为零？(g 取10 m/s 2)解析：斜面对导线的支持力为零时导线的受力如图所示．由平衡条件F T cos 37°＝F ①F T sin 37°＝mg ②由①②解得：F ＝mg tan 37°，代入数值得：F ＝0.8 N 由F ＝BIL 得：B ＝F IL ＝0.81×0.4T ＝2 T. B 与t 的变化关系为B ＝0.4 t ．所以t ＝5 s.答案：5 s12.水平面上有电阻不计的U 形导轨NMPQ ，它们之间的宽度为L ，M 和P 之间接入电动势为E 的电源(不计内阻)．现垂直于导轨搁一根质量为m ，电阻为R 的金属棒ab ，并加一个范围较大的匀强磁场，磁感应强度大小为B ，方向与水平面夹角为θ且指向右斜上方，如图所示，问：(1)当ab 棒静止时，受到的支持力和摩擦力各为多少？(2)若B 的大小和方向均能改变，则要使ab 棒所受支持力为零，B 的大小至少为多少？此时B 的方向如何？解析：从b 向a 看侧视图如图所示．(1)水平方向：F ＝F A sin θ①竖直方向：F N ＋F A cos θ＝mg ②又 F A ＝BIL ＝B E R L ③联立①②③得：F N ＝mg －BLE cos θR ，F ＝BLE sin θR.(2)使ab棒受支持力为零，且让磁场最小，可知安培力竖直向上．则有F A＝mgB min＝mgREL，根据左手定则判定磁场方向水平向右．答案：(1)mg－BLE cos θRBLE sin θR(2)mgREL方向水平向右。

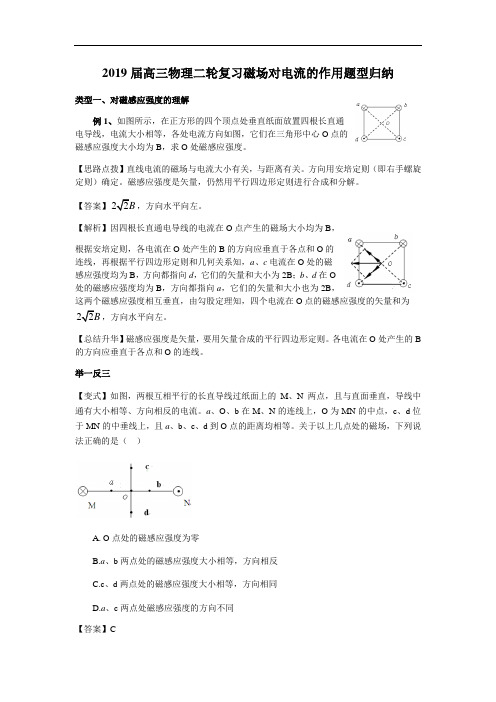

2019届高三物理二轮复习磁场对电流的作用题型归纳类型一、对磁感应强度的理解例1、如图所示，在正方形的四个顶点处垂直纸面放置四根长直通电导线，电流大小相等，各处电流方向如图，它们在三角形中心O点的磁感应强度大小均为B，求O处磁感应强度。

【思路点拨】直线电流的磁场与电流大小有关，与距离有关。

方向用安培定则（即右手螺旋定则）确定。

磁感应强度是矢量，仍然用平行四边形定则进行合成和分解。

【答案】，方向水平向左。

【解析】因四根长直通电导线的电流在O点产生的磁场大小均为B，根据安培定则，各电流在O处产生的B的方向应垂直于各点和O的连线，再根据平行四边形定则和几何关系知，a、c电流在O处的磁感应强度均为B，方向都指向d，它们的矢量和大小为2B；b、d在O处的磁感应强度均为B，方向都指向a，它们的矢量和大小也为2B，这两个磁感应强度相互垂直，由勾股定理知，四个电流在O点的磁感应强度的矢量和为，方向水平向左。

【总结升华】磁感应强度是矢量，要用矢量合成的平行四边形定则。

各电流在O处产生的B 的方向应垂直于各点和O的连线。

举一反三【变式】如图，两根互相平行的长直导线过纸面上的M、N两点，且与直面垂直，导线中通有大小相等、方向相反的电流。

a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等。

关于以上几点处的磁场，下列说法正确的是（）A. O点处的磁感应强度为零B.a、b两点处的磁感应强度大小相等，方向相反C.c、d两点处的磁感应强度大小相等，方向相同D.a、c两点处磁感应强度的方向不同【答案】C【解析】由安培定则可知，两导线在O点产生的磁场均竖直向下，合磁感应强度一定不为零，选项A错；由安培定则，两导线在a、b两处产生磁场方向均竖直向下，由于对称性，电流M在a处产生磁场的磁感应强度等于电流N在b处产生磁场的磁感应强度，同时电流M在b处产生磁场的磁感应强度等于电流N在a处产生磁场的磁感应强度，所以a、b两处磁感应强度大小相等方向相同，选项B错；根据安培定则，两导线在c、d处产生磁场垂直c、d两点与导线连线方向向下，且产生的磁场的磁感应强度相等，由平行四边形定则可知，c、d两点处的磁感应强度大小相同，方向相同，选项C正确。

高中物理【磁场的描述 磁场对电流的作用】典型题1．如图所示，带负电的金属环绕轴OO ′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡时的位置是( )A ．N 极竖直向上B ．N 极竖直向下C ．N 极沿轴线向左D ．N 极沿轴线向右解析：选C ．负电荷匀速转动，会产生与旋转方向反向的环形电流，由安培定则知，在磁针处磁场的方向沿轴OO ′向左．由于磁针N 极指向为磁场方向，可知选项C 正确．2．磁场中某区域的磁感线如图所示，则( )A ．a 、b 两处的磁感应强度的大小不等，B a ＞B bB ．a 、b 两处的磁感应强度的大小不等，B a ＜B bC ．同一通电导线放在a 处受力一定比放在b 处受力大D ．同一通电导线放在a 处受力一定比放在b 处受力小解析：选A ．磁感线的疏密程度表示磁感应强度的大小，由a 、b 两处磁感线的疏密程度可判断出B a >B b ，所以A 正确，B 错误；安培力的大小跟该处的磁感应强度的大小B 、电流大小I 、导线长度L 和导线放置的方向与磁感应强度的方向的夹角有关，故C 、D 错误．3.将长为L 的导线弯成六分之一圆弧，固定于垂直纸面向外、大小为B 的匀强磁场中，两端点A 、C 连线竖直，如图所示．若给导线通以由A 到C 、大小为I 的恒定电流，则导线所受安培力的大小和方向是( )A ．ILB ，水平向左B ．ILB ，水平向右C ．3ILB π，水平向右D ．3ILB π，水平向左解析：选D ．弧长为L ，圆心角为60°，则弦长AC ＝3L π，导线受到的安培力F ＝BIl ＝3ILB π，由左手定则可知，导线受到的安培力方向水平向左．4．如图所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 为半圆弧的圆心，∠MOP ＝60°，在M 、N 处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O 点的磁感应强度大小为B 1.若将M 处长直导线移至P 处，则O 点的磁感应强度大小为B 2，那么B 2与B 1之比为( )A ．3∶1B ．3∶2C ．1∶1D ．1∶2解析：选B ．如图所示，当通有电流的长直导线在M 、N 两处时，根据安培定则可知：二者在圆心O 处产生的磁感应强度大小都为B 12；当将M 处长直导线移到P 处时，两直导线在圆心O 处产生的磁感应强度大小也为B 12，做平行四边形，由图中的几何关系，可得B 2B 1＝B 22B 12＝cos 30°＝32，故选项B 正确．5.阿明有一个磁浮玩具，其原理是利用电磁铁产生磁性，让具有磁性的玩偶稳定地飘浮起来，其构造如图所示．若图中电源的电压固定，可变电阻为一可以随意改变电阻大小的装置，则下列叙述正确的是( )A ．电路中的电源必须是交流电源B ．电路中的a 端点须连接直流电源的负极C ．若增加环绕软铁的线圈匝数，可增加玩偶飘浮的最大高度D ．若将可变电阻的电阻值调大，可增加玩偶飘浮的最大高度解析：选C ．电磁铁产生磁性，使玩偶稳定地飘浮起来，电路中的电源必须是直流电源，电路中的a 端点须连接直流电源的正极，选项A 、B 错误；若增加环绕软铁的线圈匝数，电磁铁产生的磁性更强，电磁铁对玩偶的磁力增强，可增加玩偶飘浮的最大高度，选项C 正确；若将可变电阻的电阻值调大，电磁铁中电流减小，产生的磁性变弱，则降低玩偶飘浮的最大高度，选项D 错误．6.一通电直导线与x 轴平行放置，匀强磁场的方向与xOy 坐标平面平行，导线受到的安培力为F .若将该导线做成34圆环，放置在xOy 坐标平面内，如图所示，并保持通电的电流不变，两端点ab 连线也与x 轴平行，则圆环受到的安培力大小为( )A ．FB ．23πFC ．223πFD ．32π3F 解析：选C ．根据安培力公式，安培力F 与导线长度L 成正比；若将该导线做成34圆环，由L ＝34×2πR ，解得圆环的半径R ＝2L 3π，34圆环ab 两点之间的距离L ′＝2R ＝22L 3π.由F L ＝F ′L ′解得：F ′＝223πF ，选项C 正确． 7.在绝缘圆柱体上a 、b 两个位置固定有两个金属圆环，当两环通有如图所示电流时，b 处金属圆环受到的安培力为F 1；若将b 处金属圆环移动到位置c ，则通有电流为I 2的金属圆环受到的安培力为F 2.今保持b 处金属圆环原来位置不变，在位置c 再放置一个同样的金属圆环，并通有与a 处金属圆环同向、大小为I 2的电流，则在a 位置的金属圆环受到的安培力( )A ．大小为|F 1－F 2|，方向向左B ．大小为|F 1－F 2|，方向向右C ．大小为|F 1＋F 2|，方向向左D ．大小为|F 1＋F 2|，方向向右解析：选A ．c 金属圆环对a 金属圆环的作用力大小为F 2，根据同方向的电流相互吸引，可知方向向右，b 金属圆环对a 金属圆环的作用力大小为F 1，根据反方向的电流相互排斥，可知方向向左，所以a金属圆环所受的安培力大小|F1－F2|，由于a、b间的距离小于a、c 间距离，所以两合力的方向向左．8．如图，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是()A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同解析：选C．由安培定则可知，两导线中的电流在O点产生的磁场均竖直向下，合磁感应强度一定不为零，选项A错；由安培定则知，两导线中的电流在a、b两点处产生的磁场的方向均竖直向下，由于对称性，M中电流在a处产生的磁场的磁感应强度等于N中电流在b处产生的磁场的磁感应强度，同时M中电流在b处产生的磁场的磁感应强度等于N 中电流在a处产生的磁场的磁感应强度，所以a、b两点处磁感应强度大小相等，方向相同，选项B错；根据安培定则，两导线中的电流在c、d两点处产生的磁场垂直c、d两点与导线的连线方向向下，且产生的磁场的磁感应强度大小相等，由平行四边形定则可知，c、d 两点处的磁感应强度大小相等，方向相同，选项C正确；a、c两点处磁感应强度的方向均竖直向下，选项D错．9. (多选)如图所示，金属细棒质量为m，用两根相同轻弹簧吊放在水平方向的匀强磁场中，弹簧的劲度系数为k，棒ab中通有恒定电流，棒处于平衡状态，并且弹簧的弹力恰好为零．若电流大小不变而方向反向，则()A．每根弹簧弹力的大小为mgB．每根弹簧弹力的大小为2mgC ．弹簧形变量为mg kD ．弹簧形变量为2mg k解析：选AC ．电流方向改变前，对棒受力分析，根据平衡条件可知，棒受到的安培力竖直向上，大小等于mg ；电流方向改变后，棒受到的安培力竖直向下，大小等于mg ，对棒受力分析，根据平衡条件可知，每根弹簧弹力的大小为mg ，弹簧形变量为mg k，选项A 、C 正确．10.如图所示，两平行光滑金属导轨CD 、EF 间距为L ，与电动势为E 0的电源相连，质量为m 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计．为使ab 棒静止，需在空间施加的匀强磁场磁感应强度的最小值及其方向分别为( )A ．mgR E 0L，水平向右 B ．mgR cos θE 0L，垂直于回路平面向上 C ．mgR tan θE 0L，竖直向下 D ．mgR sin θE 0L，垂直于回路平面向下 解析：选D ．对金属棒受力分析，受重力、支持力和安培力，如图所示；从图可以看出，当安培力沿斜面向上时，安培力最小，故安培力的最小值为：F A ＝mg sin θ，故磁感应强度的最小值为B ＝F A IL ＝mg sin θIL ，根据欧姆定律，有E 0＝IR ，故B ＝mgR sin θE 0L，故D 正确．11.已知直线电流在其空间某点产生的磁场，其磁感应强度B 的大小与电流强度成正比，与点到通电导线的距离成反比．现有平行放置的三根长直通电导线，分别通过一个直角三角形△ABC 的三个顶点且与三角形所在平面垂直，如图所示，∠ACB ＝60°，O 为斜边的中点．已知I1＝2I2＝2I3，I2在O点产生的磁场磁感应强度大小为B，则关于O点的磁感应强度，下列说法正确的是()A．大小为2B，方向垂直AB向左B．大小为23B，方向垂直AB向左C．大小为2B，方向垂直AB向右D．大小为23B，方向垂直AB向右解析：选B．导线周围的磁场的磁感线，是围绕导线形成的同心圆，空间某点的磁场沿该点的切线方向，即与该点和导线的连线垂直，根据右手螺旋定则，可知三根导线在O点的磁感应强度的方向如图所示．已知直线电流在其空间某点产生的磁场，其磁感应强度B 的大小与电流强度成正比，与点到通电导线的距离成反比，已知I1＝2I2＝2I3，I2在O点产生的磁场磁感应强度大小为B，O点到三根导线的距离相等，可知B3＝B2＝B，B1＝2B，由几何关系可知三根导线在平行于AB方向的合磁场为零，垂直于AB方向的合磁场为23B.综上可得，O点的磁感应强度大小为23B，方向垂直于AB向左．故B正确，A、C、D 错误．12．(多选)光滑平行导轨水平放置，导轨左端通过开关S与内阻不计、电动势为E的电源相连，右端与半径为L＝20 cm的两段光滑圆弧导轨相接，一根质量m＝60 g、电阻R＝1 Ω、长为L的导体棒ab，用长也为L的绝缘细线悬挂，如图所示，系统空间有竖直方向的匀强磁场，磁感应强度B＝0.5 T，当闭合开关S后，导体棒沿圆弧摆动，摆到最大高度时，细线与竖直方向成θ＝53°角，摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态，导轨电阻不计，sin 53°＝0.8，g＝10 m/s2，则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J解析：选AB．导体棒向右沿圆弧摆动，说明受到向右的安培力，由左手定则知该磁场方向一定竖直向下，A项正确；导体棒摆动过程中只有安培力和重力做功，由动能定理知BIL·L sin θ－mgL(1－cos θ)＝0，代入数值得导体棒中的电流为I＝3 A，由E＝IR得电源电动势E＝3.0 V，B项正确；由F＝BIL得导体棒在摆动过程中所受安培力F＝0.3 N，C项错误；由能量守恒定律知电源提供的电能W等于电路中产生的焦耳热Q和导体棒重力势能的增加量ΔE的和，即W＝Q＋ΔE，而ΔE＝mgL(1－cos θ)＝0.048 J，D项错误．13．(多选)某同学自制的简易电动机示意图如图所示．矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴．将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方．为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将()A．左、右转轴下侧的绝缘漆都刮掉B．左、右转轴上下两侧的绝缘漆都刮掉C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉解析：选AD．若将左、右转轴下侧的绝缘漆都刮掉，这样当线圈在图示位置时，线圈的上下边受到水平方向的安培力而转动，转过一周后再次受到同样的安培力而使其连续转动，选项A正确；若将左、右转轴上下两侧的绝缘漆都刮掉，则当线圈在图示位置时，线圈的上下边受到安培力而转动，转过半周后再次受到相反方向的安培力而使其停止转动，选项B 错误；左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉，电路不能接通，故不能转起来，选项C 错误；若将左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉，这样当线圈在图示位置时，线圈的上下边受到安培力而转动，转过半周后电路不导通，转过一周后再次受到同样的安培力而使其连续转动，选项D 正确．14．光滑的金属轨道分水平段和圆弧段两部分，O 点为圆弧的圆心．两金属轨道之间的宽度为0.5 m ，匀强磁场方向如图所示，大小为0.5 T ．质量为0.05 kg 、长为0.5 m 的金属细杆置于金属水平轨道上的M 点．当在金属细杆内通以电流强度为2 A 的恒定电流时，金属细杆可以沿轨道由静止开始向右运动．已知MN ＝OP ＝1 m ，则下列说法中正确的是( )A ．金属细杆开始运动时的加速度大小为5 m/s 2B ．金属细杆运动到P 点时的速度大小为5 m/sC ．金属细杆运动到P 点时的向心加速度大小为10 m/s 2D ．金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N解析：选D ．金属细杆在水平方向受到安培力作用，安培力大小F 安＝BIL ＝0.5×2×0.5N ＝0.5 N ，金属细杆开始运动时的加速度大小为a ＝F 安m＝10 m/s 2，选项A 错误；对金属细杆从M 点到P 点的运动过程，安培力做功W 安＝F 安·(MN ＋OP )＝1 J ，重力做功W G ＝－mg ·ON ＝－0.5 J ，由动能定理得W 安＋W G ＝12m v 2，解得金属细杆运动到P 点时的速度大小为v ＝20 m/s ，选项B 错误；金属细杆运动到P 点时的向心加速度大小为a ′＝v 2r＝20 m/s 2，选项C 错误；在P 点金属细杆受到轨道水平向左的作用力F 和水平向右的安培力F 安，由牛顿第二定律得F －F 安＝m v 2r，解得F ＝1.5 N ，每一条轨道对金属细杆的作用力大小为0.75 N ，由牛顿第三定律可知金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N ，选项D 正确．。

16.3磁场对电流的作用电动机（考点解读）（解析版）1、磁场对通电直导线的作用（1）19世纪初，法国物理学家安培发现：磁场对通电导体有力的作用，力的方向与电流方向和磁场方向有关。

（2）按图组装实验器材，给直导线通电，观察到通电直导线发生偏转；改变直导线中的电流方向，偏转方向和原来相反；将磁极对调，改变磁场的方向，通电直导线偏转方向也相反。

当电流方向和磁场方向同时改变时，力的方向不变。

2、磁场对通电线圈的作用（1）现象：用漆包线绕成线圈，将线圈两端的漆包线刮去放入磁场，闭合开关，线圈转动。

（2）平衡位置：当通电线圈的平面与磁感线垂直时，线圈受到的磁场的作用力相互平衡，我们把这个位置称为平衡位置。

3、直流电动机的构造和工作过程（1）直流电机的结构应由定子、转子和换向器组成；（2）直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成；（3）运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成；（4）转子中有两组以上的线圈，由漆包线绕制而成，称之为绕组．当绕组中有电流通过时产生磁场，该磁场与定子的磁场产生力的作用．由于定子是固定不动的，因此转子在力的作用下转动；（5）换向器是直流电动机的一种特殊装置，由许多换向片组成，每两个相邻的换向片中间是绝缘片；在换向器的表面用弹簧压着固定的电刷，使转动的电枢绕组得以同外电路连接；当转子转过一定角度后，换向器将供电电压接入另一对绕组，并在该绕组中继续产生磁场。

【考点1磁场对通电直导线的作用】【典例1-1】（2023•蒙城县模拟）如图，闭合开关，铜棒向右运动，为使开关闭合后铜棒向左运动，下列操作可行的是（）A．换用更细的铜棒B．将磁体的N、S极对调C．移动滑动变阻器的滑片D．将电源正、负极和磁体N、S同时对调【答案】B【分析】通电导体在磁场中受到力的作用，受力方向与两个因素有关：一个是磁场方向，另一个是电流方向。

第26课磁场磁场对电流的作用1．安培定则a．根据安培定则分析电流产生的磁场(1)(经典题，6分)下列几幅图中，由电流产生的磁场方向正确的是()答案：B解析：通电直导线电流产生的磁场的方向，可以利用右手螺旋定则判断，大拇指指向直导线电流方向，四指指向磁感线方向，故A项错误。

对于环形电流，四指弯曲方向为电流方向，大拇指指向内部中轴线磁场方向，故B项正确。

从上往下看，线框的电流方向为顺时针方向，根据安培定则可知轴线上磁场的方向向下，故C项错误。

电流方向上边垂直于纸面向里，下边垂直于纸面向外，则根据安培定则，螺线管内部的磁场方向向左，故D项错误。

b．利用安培定则判断磁场方向进而求解磁感应强度(2)(2017全国Ⅲ，6分)如图所示，在磁感应强度大小为B0的匀强磁场中，两长直导线P和Q垂直于纸面固定放置，两者之间的距离为l。

在两导线中均通有方向垂直于纸面向里的电流I时，纸面内与两导线距离均为l的a点处的磁感应强度为零。

如果让P中的电流反向、其他条件不变，则a点处磁感应强度的大小为()A.0B.33B 0C.233B 0D. 2B 0 答案：C解析：在两导线中均通有方向垂直于纸面向里的电流I 时，纸面内与两导线距离均为l 的a 点处的磁感应强度为零，则两导线在a 点产生的磁感应强度与外加磁场的磁感应强度大小相等、方向相反，如图(a)所示。

则外加磁场的方向与PQ 平行，由Q 指向P ，大小满足B 1＝B 0。

根据几何关系有B P cos 30°＝12B 0，解得P 或Q 通电导线在a 点的磁感应强度大小为B P ＝33B 0。

当P 中电流反向，其他条件不变，通电导线在a 点产生的磁感应强度如图(b)所示。

根据几何关系有B 2＝33B 0，且外加磁场不变，故在a 点的磁感应强度大小为B ＝B 20＋⎝⎛⎭⎫33B 02＝233B 0，故C 项正确。

2．通电导线在磁场中受到的力 a ．用左手定则判断安培力的方向(3)(经典题，6分)如图所示，把一个重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由转动，当导线通如图所示方向电流I 时，导线将如何运动(从上往下看)( )A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升答案：A解析：在导线两侧取两小段，左侧一小段所受安培力的方向垂直纸面向里，右侧一小段所受安培力的方向垂直纸面向外，从上往下看，则导线顺时针转动，转动的过程中，导线所受的安培力方向向下，所以导线的运动情况为顺时针转动，同时下降，故A项正确。

磁场对电流的作用(安培力)专题练习1、一直导线平行于通电螺线管的轴线放置在螺线管的上方，如图5所示，如果直导线可以自由地运动且通以方向为由a到b的电流，则导线ab受到安培力作用后的运动情况为( )A．从上向下看顺时针转动并靠近螺线管B．从上向下看顺时针转动并远离螺线管C．从上向下看逆时针转动并远离螺线管D．从上向下看逆时针转动并靠近螺线管2、如图所示，一条形磁铁静止在固定斜面上，上端为N极，下端为S极，其一条磁感线如图所示，垂直于纸面方向有两根完全相同的固定导线，它们与磁铁两端的连线都与斜面垂直且长度相等(如图中虚线所示)。

开始两根导线未通电流，斜面对磁铁的弹力、摩擦力的大小分别为F N、F f，后来两根导线通图示方向大小相同的电流后，磁铁仍然静止，则与未通电时相比 ( )A．F N、F f均变大 B．F N不变，F f变小C．F N变大，F f不变 D．F N变小，F f不变3、通有电流的导线L1、L2处在同一平面(纸面)内，L1是固定的，L2可绕垂直纸面的固定转轴O转动(O为L2的中心)，各自的电流方向如图所示．下列哪种情况将会发生( )A．因L2不受磁场力的作用，故L2不动B．因L2上、下两部分所受的磁场力平衡，故L2不动C．L2绕轴O按顺时针方向转动D．L2绕轴O按逆时针方向转动4、两个可以自由运动的线圈L1和一个固定的线圈L2互相绝缘垂直放置，且两个线圈的圆心重合，如图6所示．当两线圈中通以图示方向的电流时，从左向右看，线圈L1将( )A．不动B．顺时针转动C．逆时针转动D．在纸面内平动5．如图所示，带负电的金属环绕轴OO′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后静止时 ( )A．N极竖直向上B．N极竖直向下C．N极沿轴线向左D．N极沿轴线向右6、.欧姆最早是用小磁针测量电流的，他的具体做法是：在地磁场的作用下，小磁针处于水平静止状态，在其上方平行于小磁针放置一长直导线，当导线中通有电流时，小磁针会发生偏转，通过小磁针偏转的角度可测量导线中的电流。

习题四1．如图4-1所示，abc 是弯成直角的导线，40cm ab =，30cm bc =，通以电流I ，并放在和均匀磁场B 垂直的平面内，则导线所受到磁场力为 [ ] （A ）0.3IB ； （B ）0.4IB ； （C ）0.5IB ； （D ）0.7IB 。

答案：C解：由F Il B =⨯得ab F Iab B =⋅，方向垂直于ab ；bc F Ibc B =⋅，方向垂直于bc 。

又由图中几何关系知ab bc F F ⊥，所以整个导线受力为0.5F IB =2．两个在同一平面内的同心圆线圈，大圆半径为R ，通有电流I 1，小圆半径为r ，通有电流I 2，电流方向如图4-2所示，且r R <<，那么，在小线圈从图示位置转到两线圈平面相互垂直位置的过程中，磁力矩所作的功A 为 [ ]（A ）2012I I r Rμπ-； （B ）20122I I r Rμπ-； （C ）2012I I r Rμπ； （D ）20122I I r Rμπ。

答案：B解：因r R <<，所以大圆电流在小圆范围产生的磁场可看作是均匀的，且近似等于大圆电流在其圆心O 处产生的磁场，即102I O IB Rμ=；小圆由平行位置转过90︒时磁力矩做功为12201222(0)2I O I A I I r B I r Rμππ=∆Φ=-=-3．如图4-3所示，平行放置在同一平面内的载流长直导线，要使AB 导线受的安培力等于零，则x 的值为 [ ]（A ）13a ； （B ）23a ； （C ）12a ； （D ）34a 。

答案：A解：导线AB 上长度为l 的一段受其左、右两导线的安培力分别为010********,222()2()I I I IF IlB IlIl F IlB Il Il x x a x a x μμμμππππ======--. 令12F F =，得12()x a x =-，由此解得13x a =。

高二物理磁场对电流的作用试题答案及解析1.在赤道上某处有一支避雷针。

当带有负电的乌云经过避雷针上方时，避雷针开始放电，不考虑地磁偏角，则地磁场对避雷针的作用力的方向为（）A．正东B．正北C．正南D．正西【答案】D【解析】由题意可知，避雷针放电时，当中的电流方向沿避雷针向上，而赤道上方磁场方向沿正北方向，根据左手定则可以判断避雷针所受安培力的方向指向正西方向，故只有选项D正确；【考点】安培力的方向2.如图，通电直导线处于足够大的匀强磁场中，导线与水平面夹角，导线中通过的电流为I，为了增大导线的安培力，可采取的办法是A．增大电流IB．减小磁感应强度BC．把通电直导线在纸面内绕O点顺时针旋转300D．把通电直导线在纸面内绕O点逆时针旋转600【答案】A【解析】由于磁场的方向是垂直纸面向里的，导线中的电流方向与磁场方向垂直，故导线在纸面内旋转时，电流方向与磁场方向始终是垂直的，不能改变安培力的大小，所以C、D是不对的；A中增大电流是增大安培力的一个方法，而减小磁感应强度会减小安培力，故A是正确的，B是不对的。

【考点】磁场对电流的力的作用。

3.（8分）如图，匀强磁场的磁感应强度方向竖直向上，一倾角为α的光滑斜面上静止一根长为L、重力为G、通有电流I的金属棒。

求：（1）匀强磁场的磁感应强度大小；（2）导体棒对斜面的压力大小。

【答案】（1）（2）【解析】（1）由平衡得：（ 4分）(2 ) 由平衡得：（ 2分）（ 2分）【考点】安培力4.如图所示，一个边长L、三边电阻相同的正三角形金属框放置在磁感应强度为B的匀强磁场中。

若通以图示方向的电流(从A点流入，从C点流出)，电流强度I，则金属框受到的磁场力为（）A．0B．ILBC．ILBD．2ILB【答案】 B【解析】试题分析: 设流过角形ABC的电流是I1，AC边的电流是I2，就有I1+ I2=I，由安培力公式F=BILsinθ分析答题，其中L是通电导线的有效长度，是导线在磁场中两端点间的距离，角形ABC的有效长度就是AC的长度L，它的安培力F1=BI1L；AC边受到的安培力F2=BI2L，所以金属框受到的磁场力F= F1+ F2=B（I1+ I2）L=BIL，所以选B【考点】安培力5.在磁场中的同一位置，先后引入长度相等的直导线a和b，a、b导线的方向均与磁场方向垂直，但两导线中的电流不同，因此所受的力也不一样．下列几幅图象表现的是导线所受的安培力F与通过导线的电流I的关系．a、b各自有一组F、I的数据，在图象中各描出一个点．在下图中，请判断描绘正确的是()【答案】BC【解析】根据安培力公式F=BIL可知，在B和L相同时，F与I成正比，因此F-I图象为一过原点直线，BC正确。

磁场对电流的作用（专题）一、计算题（本大题共14小题，共140.0分）1.如图所示，光滑的平行导轨与水平面的夹角为θ=30°，两平行导轨间距为L，整个装置处在竖直向上的匀强磁场中．导轨中接入电动势为E、内阻为r的直流电源，电路中有一阻值为R的电阻，其余电阻不计．将质量为m，长度也为L的导体棒放在平行导轨上恰好处于静止状态，重力加速度为g，求：（1）通过ab导体棒的电流强度为多大？（2）匀强磁场的磁感应强度为多大？（3）若突然将匀强磁场的方向变为垂直导轨平面向上，求此时导体棒的加速度大小及方向．2.如图所示，两平行金属导轨所在的平面与水平面夹角θ=37°，导轨的一端接有电动势E=3V、内阻r=0.5Ω的直流电源，导轨间的距离L=0.4m．在导轨所在空间内分布着磁感应强度B=0.5T、方向垂直于导轨所在平面向上的匀强磁场。

现把一个质量m=0.04kg的导体棒ab放在金属导轨上，导体棒与金属导轨垂直、且接触良好，导体棒的电阻R=1.0Ω，导体棒恰好能静止。

金属导轨电阻不计。

（g取10m/s2，sin37°=0.6，cos37°=0.8）求：（1）ab受到的安培力大小；（2）ab受到的摩擦力大小。

3.如图所示，水平放置的光滑金属导轨宽L=0.2m，接有电动势E=3V、内阻不计的电源，导轨电阻不计。

匀强磁场竖直向下穿过导轨，磁感应强度B=1T．导体棒ab的电阻R=6Ω，质量m=10g，垂直放在导轨上并良好接触，在合上开关的瞬间，求：（1）导体棒受到安培力的大小和方向；（2）导体棒的加速度。

4.粗细均匀的直导线ab的两端悬挂在两根相同的弹簧下边，ab恰好处在水平位置(如上图)．已知ab的质量为m＝10 g，ab的长度L＝60 cm，沿水平方向与ab垂直的匀强磁场的磁感应强度B＝0.4 T.(1)要使两根弹簧能处在自然状态，既不被拉长，也不被压缩，ab中应沿什么方向、通过多大的电流？(2)如导线中有方向从a到b、大小为0.2 A的电流通过时，两根弹簧均被拉长了Δx＝1 mm，求弹簧的劲度系数．(3)当由b到a方向通过0.2 A的电流时，两根弹簧被拉长多少？(取g＝9.6m/s2＝9.6 N/kg)5.如图所示，质量为m、长度为L、电阻为R的导体棒MN静止于水平导轨上，导轨中接入电动势为E、内阻为r的直流电源，处在磁感应强度为B的匀强磁场中，方向与导轨平面成θ角斜向下，求：（1）导体棒中电流的方向．（2）导体棒所受安培力的大小．（3）导体棒受到的支持力和摩擦力的大小．6.如图所示，两平行金属导轨所在的平面与水平面夹角为θ=37°，导轨的一端接有电动势为E=3V、内阻r=0.5Ω的直流电源，导轨间的距离L=0.4m．在导轨所在空间内分布着磁感应强度B=0.5T、方向竖直向上的匀强磁场．现把一个质量m =0.04kg的导体棒ab放在金属导轨上，导体棒与金属导轨垂直、且接触良好，导体棒的电阻R=1.0Ω，导体棒恰好能够静止于斜面．金属导轨电阻不计．（g取10m/s2，sin37°=0.6，cos37°=0.8）求：（1）ab受到的安培力；（2）ab与导轨间动摩擦因素．7.图示是我国正在研制的超高速电磁炮的示意图．其原理是利用电磁力推动弹头使之达到每秒几十公里的超高速状态．竖直向上的匀强磁场的磁感应强度大小B＝50T，炮弹和金属支架的总质量m＝0.20 kg，放在宽L ＝0.50m的铜导轨上，铜导轨的长度s＝16m．为使炮弹的射出速度达到v＝2km／s，通过炮弹和金属支架的恒定电流I应为多大？（不计一切摩擦阻力）8.如图所示，两平行金属导轨间的距离L=0.4m，金属导轨所在的平面与水平面夹角θ=37°，在导轨所在平面内，分布着磁感应强度B=0.5T、方向垂直于导轨所在平面向上的匀强磁场。

专题19 电磁感应磁场对电流的作用【1】（xx•广州卷）如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）【答案】A点睛：在根据左手定则分别逐一判断四个选项中的导体ab的受力情况，然后得出答案。

【2】（xx•泰安卷）下列实验中，能说明电动机工作原理的是（）A. B. C. D.【答案】B【解析】电动机利用磁场对电流的作用力工作。

A图，研究影响电磁铁磁性强弱的因素，不符合题意；B图，放在磁场中的导体，通过电流时，受到磁场力而运动，电动机就是利用的此原理，故B符合题意；C图，为奥斯特实验，研究电流的磁效应，故C不符合题意；学@科D图，导体切割磁感线运动时，产生电流，即电磁感应现象，故D不符合题意；故选B。

点睛：注意分清楚研究电磁感应和磁场对通电导线作用力的两个实验，两个实验从图看很相似，容易混淆，区分的方法是，有电源的是研究磁场对通电导线作用力的实验，有灵敏电流计的是研究电磁感应的实验。

【3】（xx•宁波卷）我国未来的航母将采用自行研制的电磁弹射器。

电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞。

电磁弹射器工作原理与下列设备或用电器工作原理一致的是（）A. B. C. D.【答案】CB、发电机的工作原理是电磁感应现象，故B不符合题意；C、电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故C符合题意；D、电磁起重机是利用电磁铁工作的，故D不符合题意。

故选：C。

【4】（xx•扬州卷）安装直流电动机模型时，要改变直流电动机的转动方向，可以（）A. 将磁体的N、S极对调B. 将电源的正、负极和磁体的N、S极同时对调C. 改变磁性强弱D. 改变磁性强弱和电流大小【答案】A【解析】AB、要想改变电动机的转动方向，可对调磁铁两极或改变线圈中电流的方向，二者同时改变时，电动机转动方向不变；故A正确、B错误；CD、电动机的转动方向跟电流方向和磁场方向有关，和电流大小、磁性强弱无关，故C、D错误。
