示波器、信号发生器及毫伏表的使用

实验报告专业：姓名：学号：日期：桌号：课程名称：模拟电子技术基础实验指导老师：蔡忠法成绩：________________ 实验名称：常用电子仪器的使用一、实验目的1. 了解示波器、函数信号发生器、毫伏表等电子仪器的基本原理。

2. 掌握示波器、函数信号发生器、毫伏表等电子仪器的使用方法。

二、实验器材双踪示波器、函数信号发生器、晶体管毫伏表、数字万用表三、实验内容1. 示波器单踪显示练习2. 函数信号发生器练习3. 晶体管毫伏表练习4. 示波器双踪显示练习5. 测试函数发生器的同步输出波形6. 数字万用表使用练习四、实验原理、步骤和实验结果1. 示波器单踪显示练习实验原理：实验步骤：1) 探头连校准信号，在屏幕上调出稳定的波形。

2) 测量方波的幅度和频率。

3) 测量方波的上升沿和下降沿时间。

实验数据记录：实验小结：1) 测量上升时间和下降时间的方法是：2) 示波器使用注意事项是：2. 函数信号发生器练习实验原理：实验步骤：1) 调节函数信号发生器输出三角波，送示波器显示稳定的波形。

2) 将频率分别调到1 kHz、10 kHz、100 Hz。

3) 将三角波幅度调到50mV（峰值）。

4) 从示波器中读出三角波频率。

实验数据记录：实验小结：函数信号发生器使用注意事项是：3. 晶体管毫伏表练习实验原理：实验步骤：1) 调节函数信号发生器输出1 k Hz正弦波，送示波器显示稳定的波形。

2) 调节幅度至约1.4V峰值（用示波器测量）。

3) 同时用毫伏表测正弦波有效值，调节正弦波幅度精确至有效值1V（用毫伏表测量）。

4) 从示波器中读出此时的正弦波幅值，记入表中。

实验数据记录：4. 示波器双踪显示练习实验原理：实验步骤：1) 示波器CH1、CH2均不加输入信号，采用自动触发方式。

2) 扫速开关置于扫速较慢位置（如0.5 s/div挡），将“显示方式”开关分别置为“交替”和“断续”，观察并描述两条扫描线的显示特点。

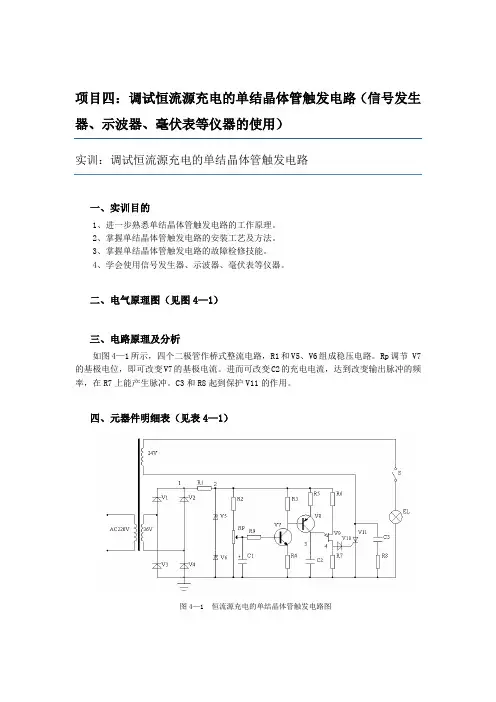

项目四：调试恒流源充电的单结晶体管触发电路（信号发生器、示波器、毫伏表等仪器的使用）实训：调试恒流源充电的单结晶体管触发电路一、实训目的1、进一步熟悉单结晶体管触发电路的工作原理。

2、掌握单结晶体管触发电路的安装工艺及方法。

3、掌握单结晶体管触发电路的故障检修技能。

4、学会使用信号发生器、示波器、毫伏表等仪器。

二、电气原理图（见图4—1）三、电路原理及分析如图4—1所示，四个二极管作桥式整流电路，R1和V5、V6组成稳压电路。

Rp调节 V7的基极电位，即可改变V7的基极电流。

进而可改变C2的充电电流，达到改变输出脉冲的频率，在R7上能产生脉冲。

C3和R8起到保护V11的作用。

四、元器件明细表（见表4—1）图4—1 恒流源充电的单结晶体管触发电路图表4—1 元器件明细表序号代号名称型号及规格数量1 V1~V4，V10二极管1N4007 52 V5，V6 稳压管2CW21(9V) 23 R1 电阻2.2k2W14 R2 电阻3.6k1/4W15 R3 电阻2k1/4W16 R4 电阻100Ω1/4W17 R5 电阻4.7k1/4W18 R6 电阻300Ω1/4W19 R7 电阻100Ω1/4W110 R8 电阻100Ω1/4W111 R9 电阻50Ω 112 Rp 电位器500Ω 113 C1 电解电容100uF/25V 114 C2 涤纶电容0.1uF/25V 115 C3 瓷片电容0.01uF/25V116 V7 三极管9014 117 V8 三极管9015 118 V9 单晶管BT33 119 V11 单相可控硅BT151，2P4M1五、安装工艺及步骤1．对照元器件明细表清点数量并检查元件的质量。

2．除去空的钉板表面及元件引脚上的氧化层，并上锡。

3．进行平面布置，注意避免连线交叉。

4．下焊，并连线。

5．检查有否漏焊.虚焊、错焊等。

6．无误后通知指导老师并通电测试。

7．完成实验、实训报告。

8．整理工位并进行复习。

实验一常用电子仪器的使用一、实验目的①掌握实验室常用的电子仪器的正确使用方法。

②能用示波器正确观察各种信号的波形及其幅度和频率（时间）。

③掌握示波器、信号发生器、毫伏表三者配合进行测量的方法。

二、实验原理本实验采用的三种常用电子仪器为：信号发生器（AFG—2105）、晶体管毫伏表（CA2171）和示波器（DS1052E）。

三种仪器之间的连线方式如图1-1所示。

图1-1 测量仪器连接图①信号发生器（AFG—2105）我们用来产生0.5Hz~5MHz 的正弦波信号、脉冲信号和三角波信号。

输出电压有效范围为1mVPP~10VPP(接50Ω负载)；2mVPP~20VPP(空载)。

②毫伏表用来测量电压大小。

根据实验选定的信号频率和幅度的范围，选用CA2171型毫伏表的量程。

它能测量频率为10Hz~2MHz、幅度为30µV~100V的正弦信号电压（以有效值指示）。

③示波器是一种用来观察各种周期电压（或电流）波形的仪器。

能观察到的最高信号频率主要决定于示波器Y轴通道的频带宽度。

本实验采用双通道通用示波器，用以观测频率为10Hz~50MHz各种周期信号。

为了减小示波器的输入阻抗对被测信号的影响，被测信号可以通过探头加到Y轴放大器的输入端。

示波器探头有10:1衰减或1:1两种。

三、实验器材低频信号发生器1台数字示波器1台晶体管毫伏表1台四、实验内容与方法1．DS1052E数字示波器的使用⑴仪器面板各控制位置的调节示波器的面板如图1-2所示，作为初学者只要关注最基本的按钮、旋钮；随着学习的深入，需要时查阅教科书乃至用户手册，实验中心网站上有DS1052E数字示波器的用户手册。

要重点关注特殊的按钮和旋钮，如最大的，最上面的，最下面的，角上的，边上的等。

⑵功能检查打开电源，将示波器探头与通道1 （CH1）连接，探头上的开关设定为10X。

按CH1 功能键显示通道1的操作菜单，应用与探头项目平行的3号菜单操作键，选择与使用的探头同比例的衰减系数（此时设定应为10X）。

常用电子仪器的使用实验一常用电子仪器的使用一、实验目的1、学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要技术指标、性能及正确使用方法。

2、初步掌握用双踪示波器观察正弦信号波形和读取波形参数的方法。

二、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用电表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1,1所示。

接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。

信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。

图1,1 模拟电子电路中常用电子仪器布局图1、示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。

现着重指出下列几点:1)、寻找扫描光迹将示波器Y轴显示方式置“Y”或“Y”，输入耦合方式置“GND”，开机预热后，若在显12示屏上不出现光点和扫描基线，可按下列操作去找到扫描线:?适当调节亮度旋钮。

?触发方式开关置“自动”。

?适当调节垂直()、水平()“位移”旋钮，使扫描光迹位于屏幕中央。

(若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。

)2)、双踪示波器一般有五种显示方式，即“Y”、“Y”、“Y，Y”三种单1212踪显示方式和“交替”“断续”二种双踪显示方式。

“交替”显示一般适宜于输入信号频率较高时使用。

“断续”显示一般适宜于输入信号频率较底时使用。

3)、为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。

14)、触发方式开关通常先置于“自动”调出波形后，若被显示的波形不稳定，可置触发方式开关于“常态”，通过调节“触发电平”旋钮找到合适的触发电压，使被测试的波形稳定地显示在示波器屏幕上。

实验一常用电子仪器的使用模拟电子技术基础实验常用的电子仪器有模拟电子技术实验箱、示波器、低频信号发生器和毫伏表等，为了在实验时能够准确地测试数据，观察实验现象，就必须学会这几种仪器的使用方法。

这是重要的实验技能，每次实验都应注意练习。

一.实验目的熟悉掌握模拟电子技术实验箱、示波器、低频信号发生器和毫伏表的使用方法。

二.实验仪器1.WL-G型模拟电子技术实验箱一台2.VP5220示波器一台3.XD1低频信号发生器一台4.HG2172交流毫伏表一台5.MF10型万用表一块三.实验步骤与方法1.模拟电子技术实验箱有二组直流稳压电源，通过15线插座为各实验电路板提供直流电源。

用MF10型万用表直流档测量印刷电路板插座内的电压，搞清稳压电源的供电方式。

要求调整稳压电源输出电压分别为+5V. +1.25V.－2.75V. +4.89V. +12.90V和－14.65V,在外测端用MF10型万用表测上述电压值，测量时注意档位和极性。

2.将VP5220示波器接通电源预热2-3分种，调节有关旋钮，使屏幕上出现扫描线，熟悉“辉度”、“聚焦”、“X移位”、“Y移位”、"X增幅”等旋钮的作用。

3.打开模拟电子技术实验箱电源，信号源开始工作，从“S”插孔引出正弦波信号，调整频率为1KHz，用HG2172交流毫伏表测量，使输出幅度有效值为1V,用示波器观察波形，熟悉"Y轴衰减”和“Y轴增幅”旋钮的作用。

4.调节有关旋钮，使屏幕上显示的波形数增加或减少，要求得到1、3、6.个完整的正弦波，熟悉“扫描范围”及“扫描微调”旋钮的作用。

5.将正弦波信号频率改为10Hz、100Hz、2KHz、15KHz、100KHz，调节有关旋钮，使波形清晰、稳定。

6.使用模拟电子技术实验箱内的数字频率计数器，测量正弦波信号频率，要求输出10Hz、100Hz、2KHz、15KHz、100KHz。

7.采用相同的办法练习测试XD1信号发生器的波形。

实验一常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——示波器、函数信号发生器、直流稳压电源、交流毫伏表、频率计等的主要性能、技术指标及正确使用方法。

2. 初步掌握使用双踪示波器观察信号波形和测量波形参数的方法。

二、实验设备与器件器材名称器材名称函数信号发生器双踪示波器交流毫伏表频率计直流稳压电源导线若干三、实验原理在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表及频率计等。

它们和万用表一起，可以完成对模拟电子电路的静态和动态工作情况的测试。

在实验中，各种电子仪器要进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接通常如图1－1所示。

为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。

信号发生器和交流毫伏表的连接线通常用屏蔽线或专用电缆线，示波器的连接线使用专用电缆线，直流电源的连接线用普通导线。

图1－1模拟电子电路中常用电子仪器布局图2 模拟电子技术实验1.示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种基本参数的测量，其基本功能和主要使用方法如下：（1）寻找扫描光迹将示波器Y轴显示方式置“Y1”或“Y2”，输入耦合方式置“GND”，开机预热后，若在显示屏上不出现光点和扫描基线，可按下列操作去找到扫描线：①适当调节亮度旋钮。

②触发方式开关置“自动”。

③适当调节垂直、水平“位移”旋钮，使扫描光迹位于屏幕中央。

（若示波器设有“寻迹”按键，可按下“寻迹”按键，判断光迹偏移基线的方向。

）（2）双踪示波器一般有五种显示方式，即“Y1”、“Y2”、“Y1＋Y2”三种单踪显示方式和“交替”、“断续”二种双踪显示方式。

“交替”显示方式一般适宜于输入信号频率较高时使用，“断续”显示一般适宜于输入信号频率较低时使用。

（3）为了显示稳定的被测信号波形，“触发源选择”开关一般选为“内”触发，使扫描触发信号取自示波器内部的Y通道。

维修电工中级证考核内容2——信号发生器、示波器、毫伏表的使用一、示波器的使用1、打开电源。

2、将无衰减探头接入“CH1”端口。

3、将探头红夹子夹在自身校准信号（2Vp-p/1KHz），黑夹子夹在自身接地点。

4、将辉度“INTEN”顺时针旋至尽头。

5、弹起所有按键，将拔档拔至“AUTO、CH1、AC、CH1、AC”。

6、将时间微调和两个电压微调“↙CAL”旋钮，顺时针旋至尽头。

7，右手旋“▲▼”，直到屏幕中出现信号。

8、左手旋电压粗调“VOLTS/DIV”，右手旋时间粗调“TIME/DIV”，直到屏幕中出现比例适中的方波。

9、若信号不稳定，旋动电平“LEVEL”即可。

10、旋动聚焦“FOCUS”、辉度“INTEN”，直到屏幕中的方波看起来最舒服、最清晰。

二、信号发生器的使用1、打开电源。

2、将无衰减探头接入“Output/Trigger”字样旁边的CHA端口。

3、按下“Output/Trigger”、“Channel”两个键，使其指示灯亮。

4、调节显示屏中的参数。

（1）按“频率”，通过调节“▲▼（2）按“幅度”，通过调节“▲▼5、若参数出错或调乱，可关机重启，以得到原始参数。

三、毫伏表的使用1、按“通道选择”，使“通道A”灯亮，“通道B”灯灭，即屏幕中“通道A”显示数字，“通道B”显示“-- - -”。

2、按“显示”，使屏幕右边的“mV”或“V”灯亮。

3、按“自动/手动”，使屏幕左边的“AUTO”灯亮。

四、维修电工中级证考核原题及答案示波器的使用1实操要求：1、完成示波器的校准。

示波器的使用2实操要求：1、完成示波器的校准。

五、考核步骤1、检查信号发生器、示波器、毫伏表的电源线。

2、检查信号发生器、示波器、毫伏表的探头，并通电。

（1）信号发生器：“CHA”或“CHB”；（2）示波器：“CH1”或“CH2”；（3）毫伏表：“通道A”或“通道B”。

3、打乱上述三种仪器的按键、旋钮、拔挡，重新调节仪器以正常使用。

第3章 模拟电子技术实验3.1 实验一 常用电子仪器的使用一、实验目的1. 学习电子电路实验中常用的电子仪器——数字示波器，函数信号发生器、交流毫伏表的主要技术指标、性能及正确使用方法。

2. 初步掌握用数字示波器观察信号波形和读取波形参数的方法；初步掌握函数信号发生器的正确使用；掌握交流毫伏表的使用。

3. 学习并掌握仿真软件Multisim 中基本仪器的使用。

二、实验原理与实验电路设计为了顺利开展模拟电路实验，必须掌握常用电子仪器的正确使用方法。

本实验将通过对示波器校准信号的测量、函数信号发生器输出信号的测量，学习三种电子仪器的基本使用方法。

本实验也将学习Multisim 模拟电路实验中经常使用的仪器有示波器、函数信号发生器、直流稳压电源、交流毫伏表、数字万用表等。

应用这些仪器可以完成对模拟电路的调试和测试工作。

模拟电路静态测试时，常用数字万用表直流电压档测静态工作点。

进行动态测试时，常需加入输入信号；函数信号发生器用来产生输入信号（例如正弦交流信号）；示波器用于显示并测量输出信号；交流毫伏表用来测量正弦信号有效值。

仿真软件中虚拟仪器的使用。

在实验过程中，为方便调试、观察与读数，对电子测量仪器与被测实验电路之间进行合理的布局，常见的布局如图3.1.1所示。

图3.1.1 实验电路的测量示意图在实验中，所有测试仪器的接地端应与实验电路的接地端连接在一起，如图3.1.1所示，否则引入的干扰不仅会使实验电路的工作状态发生变化，而且将使测量结果出现误差。

注意：测试仪器的信号端绝不能与接地端相连，否则发生短路。

1. Multisim 四、实验过程、步骤及内容中虚拟仪器的使用使用Multisim 的示波器、万用表测量信号发生器输出信号，电路连接如图所示。

信号发生器 1（XFG1）输出 1.0KHz ，幅值为 2.0V 的正弦波。

设置 XFG1 的 Frequency （频率） 为 1kHz ，Amplitude （幅值）为 2V ，Offset （直流偏量）为 0V 。

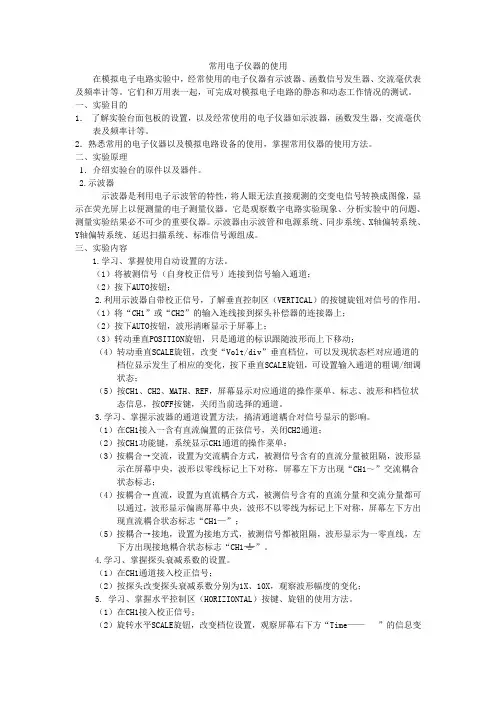

常用电子仪器的使用在模拟电子电路实验中，经常使用的电子仪器有示波器、函数信号发生器、交流毫伏表及频率计等。

它们和万用表一起，可完成对模拟电子电路的静态和动态工作情况的测试。

一、实验目的1．了解实验台面包板的设置，以及经常使用的电子仪器如示波器，函数发生器，交流毫伏表及频率计等。

2．熟悉常用的电子仪器以及模拟电路设备的使用，掌握常用仪器的使用方法。

二、实验原理1．介绍实验台的原件以及器件。

2.示波器示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观察数字电路实验现象、分析实验中的问题、测量实验结果必不可少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

三、实验内容1.学习、掌握使用自动设置的方法。

（1）将被测信号（自身校正信号）连接到信号输入通道；（2）按下AUTO按钮；2.利用示波器自带校正信号，了解垂直控制区（VERTICAL）的按键旋钮对信号的作用。

（1）将“CH1”或“CH2”的输入连线接到探头补偿器的连接器上；（2）按下AUTO按钮，波形清晰显示于屏幕上；（3）转动垂直POSITION旋钮，只是通道的标识跟随波形而上下移动；（4）转动垂直SCALE旋钮，改变“Volt/div”垂直档位，可以发现状态栏对应通道的档位显示发生了相应的变化，按下垂直SCALE旋钮，可设置输入通道的粗调/细调状态；（5）按CH1、CH2、MATH、REF，屏幕显示对应通道的操作菜单、标志、波形和档位状态信息，按OFF按键，关闭当前选择的通道。

3.学习、掌握示波器的通道设置方法，搞清通道耦合对信号显示的影响。

（1）在CH1接入一含有直流偏置的正弦信号，关闭CH2通道；（2）按CH1功能键，系统显示CH1通道的操作菜单；（3）按耦合→交流，设置为交流耦合方式，被测信号含有的直流分量被阻隔，波形显示在屏幕中央，波形以零线标记上下对称，屏幕左下方出现“CH1～”交流耦合状态标志；（4）按耦合→直流，设置为直流耦合方式，被测信号含有的直流分量和交流分量都可以通过，波形显示偏离屏幕中央，波形不以零线为标记上下对称，屏幕左下方出现直流耦合状态标志“CH1—”；（5）按耦合→接地，设置为接地方式，被测信号都被阻隔，波形显示为一零直线，左下方出现接地耦合状态标志“CH1”。

实验一常用高频仪器仪表的使用一、实验目的1、熟悉高频信号发生器、示波器、交流毫伏表等仪器的使用。

（主要是熟悉各仪器面板上的旋钮和接线柱的作用）2、学会使用上述仪器对高频信号进行有关特性参数的测量。

二、实验仪器数字合成函数信号发生器SPF05A/F10A/F20A 1台双踪示波器MD252 1台交流毫伏表1台三、实验仪器使用简介（一）双踪示波器的使用：1、扫描速度选择开关（TIME/DIV）：用于控制光点在X轴方向的移动速度，即扫描速度，用于测量信号的周期。

大旋钮用于选择不同的扫描速度，使被测信号的周期展开或者压缩。

其上的小旋钮用于速度微调，顺时针旋转至发出“喀嚓”声的位置时为校准位置，进行周期或频率测量时，小旋钮一定要处于校准位置。

2、“内外”触发选择开关，用于选择触发信号源，本实验选择“内”触发方式，开关置于INT位置。

3、触发方式选择开关MODE，本实验选择Auto模式。

4、显示方式开关MODE，用于转换工作状态。

分别为以下几个作用：a.ALT交替：适用于同时观察两个频率较高的信号。

b.CHOP断续：适用于同时观察两个频率较低的信号。

c.CH1：CH1通道单独工作，单踪显示。

d.CH2：CH2通道单独工作，单踪显示。

e.ADD：CH1和CH2通道同时工作，通过极性选择开关可显示两通道输入信号的代数和或差。

5、Y轴输入耦合开关：用于选择被测信号馈至放大器输入端的耦合方式。

AC-GND-DC ，测量纯交流信号时选用AC耦合，测量直流信号时选用DC耦合，确定零电平线时，打到DC耦合。

6、Y轴灵敏度调节：VOLTS/DIV大旋钮是Y轴灵敏度粗调，上面的小旋钮是Y轴灵敏度细调，顺时针旋转至发出“喀嚓”声的位置时为校准位置，测量电压时，小旋钮必须打到校准位置，否则测量结果不准确。

7、INT TRIG ：内触发开关，用于选择触发方式8、两个输入通道CH1、CH2，信号从这两个信道输入。

(二) 数字合成函数信号发生器的使用1、仪器启动，按下面板上的电源按钮，电源接通，仪器的初始状态时产生1KHz的正弦波。

实验报告实验名称课程名称院系：班级：姓名：学号：同组人：实验台号：指导教师：柳赟成绩：实验日期：华北电力大学实验一常用电子仪器的使用一、实验目的1.学习电子电路实验中常用的电子仪器仪表—数字示波器、函数信号发生器、晶体管毫伏表、数字万用表等的主要技术指标、性能及正确使用方法。

2.熟悉模拟实验装置的结构。

3.进行简单的测量应用。

二、实验原理1. 模拟电子电路中常用电子仪器布局图1 模拟电子电路中常用电子仪器布局注意事项：接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称（）。

示波器、信号源和晶体管毫伏表的引线通常用（）或（），直流电源的接线用普通导线，万用表用专用的（ )。

2. SDS1000CML系列数字存储示波器图2 SDS1000CML系列数字存储示波器前面板(1) 前面板功能说明：①电源开关；②按钮；③万能旋钮；④常用功能按钮；⑤默认设置按钮；⑥帮助信息；⑦单次触发；⑧运行/停止控制；⑨；⑩触发控制按钮；○11元件；○12控制系统；○13外触发输入通道；○14控制系统；○15模拟通道输入端；○16打印按钮；○17选择按钮；○18USB Host接口。

图3 SDS1000CML系列数字存储示波器界面显示区(2) 显示界面功能说明：⑥显示当前波形触发电平的位置所在。

向左或向右旋转触发电平旋钮LEVEL，此标志会相应地向下或向上移动。

⑦信号耦合标志。

示波器有、、三种耦合方式，且分别有相应的三种显示标志。

⑧表示: 。

使用旋钮可修改该参数，可设置范围为。

⑩表示: 。

使用旋钮可修改该参数，可设置范围为。

（3）示波器功能检测（判别示波器好坏的方法即示波器自检）①打开示波器电源，示波器执行所有自检项目，并确认通过自检。

按下按钮。

探头选项默认的衰减设置为1X。

②将屏蔽线的插槽对准CH1上的凸键，按下去即可连接，然后向右旋转以拧紧探头。

将屏蔽线的红、黑夹子分别连接到“探头元件”连接器上。

功能检查连接如图4所示。

实训项目八函数信号发生器、示波器和毫伏表的使用实训目的●学会函数信号发生器、示波器和毫伏表的使用。

●掌握用示波器观测正弦交流电压的幅值与周期的方法，并能正确读数。

任务一认识函数信号发生器、示波器与毫伏表的操作面板●函数信号发生器函数信号发生器按需要输出正弦波、方波、三角波三种信号波形。

输出电压峰-峰值可达20 V。

函数信号发生器的输出信号频率可通过频率分挡开关进行调节，输出电压可通过输出衰减开关和输出幅度调节旋钮进行调节。

函数信号发生器作为信号源，它的输出端不允许短路。

胜利VC2002函数信号发生器的外形如图6-3-11所示，主要由频段选择开关、波形选择开关、信号幅度调节旋钮、频率调节旋钮、频率显示、峰值显示等组成。

(1)频段选择开关：用来选择信号频率的范围。

(2)频率调节旋钮：在所选择的频段范围内调节信号频率的大小。

(3)波形选择开关：用来选择输出信号的种类。

(4)信号幅度调节旋钮：用来调节输出信号的大小。

(5)频率显示：用来显示输出信号的频率。

(6)峰值显示：用来显示输出信号的峰值。

●示波器示波器是一种用途很广的电子测量仪器，它既能直接显示电信号的波形，又能对电信号进行各种参数的测量。

GOS-620双踪示波器外形如图6-3-12所示，主要由显示屏和操作面板两部分组成，其左侧为显示屏，右侧为操作面板。

显示屏下方主要有电源开关、电源指示灯、亮度旋钮、聚焦旋钮、校正信号输出等。

GOS-620双踪示波器操作面板上主要控制件位置如图6-3-13所示。

(1)稳定度调节：用于调节信号波形的稳定度。

(2)水平、垂直移位：用来调整被测信号波形在显示屏上的左右位置和上下位置。

(3)通道选择：①通道1选择(CH1)：屏幕上仅显示CH1的信号。

②通道2选择(CH2)：屏幕上仅显示CH2的信号。

⑧双踪选择(DVAL)：同时按下CH1和CH2按钮，屏幕上会出现双踪并自动以断续或交替方式同时显示CH1和CH2的信号。

④叠加(ADD)：显示CH1和CH2输入电压的代数和。

实验一常用仪器的使用
一、实验目的
1．了解示波器、函数信号发生器、晶体管毫伏表、稳压电源的工作原理。

2．掌握常用仪器的正确使用，及测量电路参数的方法。

二、实验仪器
1．双踪示波器一台
2．直流稳压电源一台
3．函数信号发生器一台
4．晶体管毫伏表一台
三、实验原理
函数信号发生器可以产生一定频率范围和一定电压大小的正弦信号。

毫伏表用于测量正弦交流信号电压的有效值。

函数信号发生器可以产生一定占空比范围和一定电压大小的脉冲信号。

示波器用于测量各种周期信号的波形、周期、频率。

四、实验内容及步骤
1．示波器的使用
观察示波器Y轴灵敏度V/div旋钮的作用，按使用方法将示波器面板置于表1的位置。

入表2。

观察示波器X轴灵敏度TIME/div旋钮的作用，改变TIME/div旋钮，将测量结果填入表表3。

表3
2．函数信号发生器的使用
(1) 信号周期的测量
将信号发生器调到表头输出4Vrms, 改变信号的频率，将测量结果填入表5。

（2）脉冲信号的测量。

测将信号发生器分别调到频率f＝2KHZ f＝1KHZ.脉宽△＝0.2ms 幅度V＝5V
p-
p
量后将结果填入表6。

表6
五、思考题
1．晶体管毫伏表测量的是什么波形的什么值？
2．示波器测量的是波形的什么值？
3．示波器波形稳定调哪个旋钮？
4．示波器波形改变波形个数调哪个旋钮？。
