如何使用晶体管毫伏表学习资料

《晶体管毫伏表》PPT课 件
本课程将介绍晶体管毫伏表的基本概念、工作原理以及应用领域。
晶体管毫伏表的定义
晶体管毫伏表（Transistor Voltmeter）是一种电子测量仪器，可以测量电压值， 并将其显示在数字或模拟形式上。
晶体管毫伏表的工作原理
1
信号放大
晶体管作为放大器，将输入电压进行放
比较运算
通讯设备
用于测试和调整手机、计算机和其他通信设备 的电压参数。
晶体管毫伏表的优势
高精度测量
晶体管毫伏表能够提供精确的电 压测量结果，确保准确性和可靠 性。
便携性
晶体管毫伏表通常体积小巧，便 于携带和移动，适用于各种工作 环境。
用户友好
晶体管毫伏表的界面设计简单直 观，易于操作和理解测量结果。
晶体管毫伏表的挑战
《晶体管毫伏表》PPT课件
简介 晶体管毫伏表的定义 晶体管毫伏表的工作原理 晶体管毫伏表的应用领域 晶体管毫伏表的优势 晶体管毫伏表的挑战 总结
1 噪声干扰
受到来自电源、周围环境和测量电路中的噪 声干扰，可能影响测量结果的准确性。
2 误差校准
由于各种因素，晶体管毫伏表可能会出现测 量误差，需要定期进行校准。
总结
晶体管毫伏表是一种重要的电子测量工具，具有广泛的应用领域和多项优势。 在使用时需要注意并解决可能遇到的挑战，以确保测量结果的可靠性。
2
大，以便进行有效测量。
测量电压与参考电压进行比较，以确定
电压值。
3
数字/模拟显示
将测量结果显示在数字或模拟形式上， 便于用户阅读和分析。
晶体管毫伏表的应用领域
电子制造
用于测试电路板上的电压波动，以确保电子产 品的正常运行。

上一页 下一页 返回
项目2 正确使用晶体管毫伏表
接线时，先接上地线夹子，再接另一个夹子。测量完毕拆线 时要相反，先拆另一个夹子，再拆地线夹子。这样可避免当 人手触及不接地的另一夹子时，交流电通过仪表与人体构成 回路，形成数十伏的感应电压，打坏表针。
由于毫伏表的灵敏度很高，因此接地点必须良好。毫伏表的 地线应与被测电路的地线接在一起，以免引入干扰电压，影 响测量精度。
具，使堆码和遮垫工作同时完成。
6.延迟到货准备
对于未按到货通知时间到货的
情况，应及时查询供应商和运输部门，看
看收货单位的名称、地址、电活等信息是
否有错;是否中途发生车祸、车辆故障、
封道、倒车等情况，避免因此而延误收货。
收货时要重点关注是否中转上反一页复装下卸一页引返起回
任务一做好进货前的准备
子任务二根据入库商品特性安排储位
品。
5.根据商品先进先出的原则确定储位
先进先出即指先入上一库页的下商一品页 先返回
任务一做好进货前的准备
四、储位的编码
在根据一定的规则完成储位规划
以后，接下来的任务就是对储位进行编号。
储位编号就是对商品存放场所按照位置的
排列，采用统一标记编上顺序号码，并做
出明显标志。
常见的货位编号方法有地址编码
上一页 下一页 返回

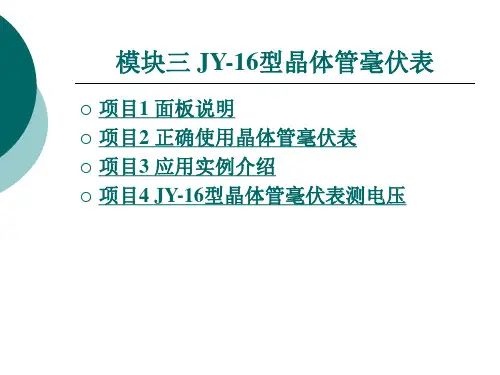

模块三 JY-16型晶体管毫伏表
它的电压测量范围为100μV~300V，共分11档量程，各档量程 上并列有分贝数(dB )，可用于电平测量，被测电压的频率范 围为20Hz~1MHz,输入阻抗大于1 MΩ
教学目标
1.了解晶体管毫伏表的简单知识; 2.掌握JY-16型晶体管毫伏表的面板说明; 3.正确使用晶体管毫伏表。
上一页 下一页 返回

《电工电子仪器仪表》

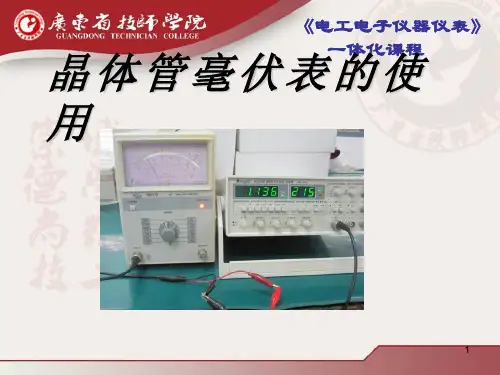

晶 体 管 毫 伏 表 的 使 一体化课程 用
1
《电工电子仪器仪表》 一体化课程
一、YB2172型晶体管毫伏表的面板功能
2
《电工电子仪器仪表》 一体化课程
零点调节旋钮 数值读取窗口 电源开关
该旋钮用于电气调零，开机前，表头指针不在机械零点处，需要用 小一字螺丝刀调至零。（一般不需要经常调整）
量程开关所指示的电压档为该量程最大的测量电压。为减少测量误 差，应将量程开关放在合适的量程。以使指针偏转的角度尽量大。如测 量前，无法确定被测电压的大小，量程开关应由高量程档逐渐过渡到低 量程档，以免损坏设备。
被测信号的输入端口，通常用同轴电缆作输入测试线。
输出（OUTPUT）端 输出信号由此端口输出。
10
《电工电子仪器仪表》 一体化课程
（4）将输入测试探头上的红、黑鳄鱼夹断开后与被测电路 并联（红鳄鱼夹接被测电路的正端，黑鳄鱼夹接地端），观察 表头指针在刻度盘上所指的位置，若指针在起始点位置基本没 动，说明被测电路中的电压甚小，且毫伏表量程选得过高。
YB2172毫伏表表盘有四行刻度线，其中第一行和第二行刻度线表示 被测电压的有效值，当量程开关置于“1”开头的量程位置时（如1mV， 10mV，0.1V，1V，10V），应该读取第一行刻度线，当量程开关置于 “3”开头的量程位置时（如3mV，30mV，0.3V，3V，30V，300V）应 读取第二行刻度线。
流就因量称此在中之衡r整＝会为量流交纹带整电流有流波路分一电。中量些源，／交的要直流好求流成坏输分份，出量，可直这用流如种纹电：叠波中5加系.的5在数英交直r寸来流流黑表成量白示分上电。愈的视小交机愈流稳好分，量 （将第则1一一以6一（（防我用量（出（（第 一其（防由敏以 一V52通三：体体使体13止们毫程2现65三体次6止于度使体V，） ） ） ） ） ） ），道 行 放 化 化 指 化 仪 把 伏 开 这 行化 是 仪 输 很 指化1当开所当准用准V即输和大课课针课器输表关种和 课测器入高针 课，不机测不确递确得入第器程程偏程在出分所现第 程量在线，偏 程1知前交知读减读纹端四电转通电别指象四 信通的毫转0被的流被数法数V波测行压的电压测示是行 号电红伏的）测准电测由系试为增角时放的正为 的时、表角U，电备压电高s数探测益度因大电常测 频因黑的度c应路工中路量与r头量尽外器压的量 率外测指尽K=该中 作 的 中 程＝0输上分量界输档，分太界试针量读.电：直电向一入的贝大干入为不贝 低干夹就大取压流压低2电红值。扰电该是值 （扰本有。4第值分值量压d、的信压量毫的 小信身反一b时量时程U一黑刻号增程伏刻 于号就应行s，不，变(r色度通益最表度 通是了2一刻之必得必换0鳄线过大坏线 过两。UH7度比须大须，s2Z鱼，输的了， 输个r线称d）和将于将直B夹当入测。当 入导，为。输毫毫到)3＝短测电量测 电体0当放出伏伏表04接量缆电量 缆，量V大8电表表头。；电进压电 进空d程器B压的的指压入。压 入间。开的量量针增或电或 电有关电程程指益功路功 路电置压U开开到率，率 ，磁于放s关关满c的经的 经场“大。置置刻电放电 放，3倍最最度”平大平 大电开数高高的时后时 后磁头K量量2，，，， ，场/的3程程或左从再从 再切量，，称右这进这 进割程然然电即两入两 入这位后后压可条表条 表两置据据增刻头刻 头个时表表益度将度 将导（针针：上表上 表体如所所读针读 针，3指指m出打出 打便V的的绝弯绝 弯产，范范对。对 。生3围 围0电 电了m，，平平 感V采采，值值 应用用0，， 电.递递即即 动减减分分 势法法贝贝 ，合合（（ 由理理于dd选选BB毫））档档伏值值。。表。。的输入灵

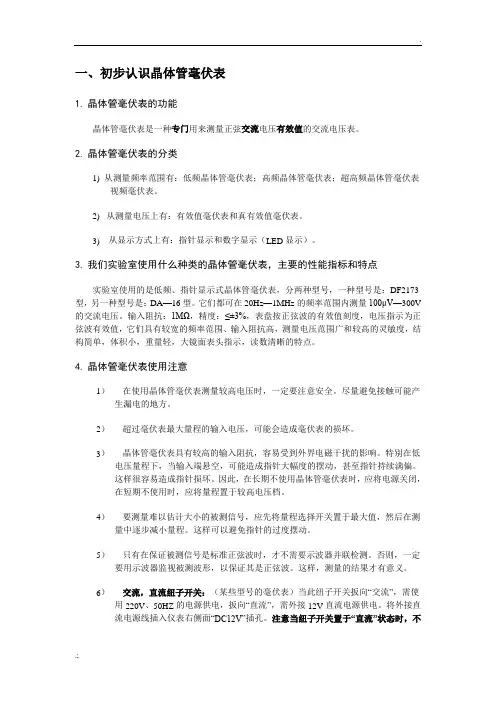

一、初步认识晶体管毫伏表1.晶体管毫伏表的功能晶体管毫伏表是一种专门用来测量正弦交流电压有效值的交流电压表。

2.晶体管毫伏表的分类1) 从测量频率范围有：低频晶体管毫伏表；高频晶体管毫伏表；超高频晶体管毫伏表视频毫伏表。

2) 从测量电压上有：有效值毫伏表和真有效值毫伏表。

3) 从显示方式上有：指针显示和数字显示（LED显示）。

3.我们实验室使用什么种类的晶体管毫伏表，主要的性能指标和特点实验室使用的是低频、指针显示式晶体管毫伏表，分两种型号，一种型号是：DF2173型，另一种型号是：DA—16型。

它们都可在20Hz—1MHz的频率范围内测量100μV—300V 的交流电压。

输入阻抗：1MΩ，精度：≤±3%，表盘按正弦波的有效值刻度，电压指示为正弦波有效值，它们具有较宽的频率范围、输入阻抗高，测量电压范围广和较高的灵敏度，结构简单，体积小，重量轻，大镜面表头指示，读数清晰的特点。

4.晶体管毫伏表使用注意1）在使用晶体管毫伏表测量较高电压时，一定要注意安全。

尽量避免接触可能产生漏电的地方。

2）超过毫伏表最大量程的输入电压，可能会造成毫伏表的损坏。

3）晶体管毫伏表具有较高的输入阻抗，容易受到外界电磁干扰的影响。

特别在低电压量程下，当输入端悬空，可能造成指针大幅度的摆动，甚至指针持续满偏。

这样很容易造成指针损坏。

因此，在长期不使用晶体管毫伏表时，应将电源关闭，在短期不使用时，应将量程置于较高电压档。

4）要测量难以估计大小的被测信号，应先将量程选择开关置于最大值，然后在测量中逐步减小量程。

这样可以避免指针的过度摆动。

5）只有在保证被测信号是标准正弦波时，才不需要示波器并联检测。

否则，一定要用示波器监视被测波形，以保证其是正弦波。

这样，测量的结果才有意义。

6）交流，直流纽子开关：（某些型号的毫伏表）当此纽子开关扳向“交流”，需使用220V、50HZ的电源供电，扳向“直流”，需外接12V直流电源供电。

工作原理
原理概述
晶体管毫伏表基于晶体管的放大作用 ，将微小的电压变化放大并转换为可 读的电压值。
详细原理
通过输入回路将被测电压引入到晶体 管的基极，利用晶体管的放大作用将 电压放大，再通过输出回路将放大的 电压值转换为可读的数值。
分类与特点
分类
晶体管毫伏表有多种分类方式，如按工作频率可分为直流晶体管毫伏表和交流 晶体管毫伏表；按准确度可分为普通晶体管毫伏表和精密晶体管毫伏表。
03
调整电路设计
对于响应速度慢的问题，可能需要调 整仪器内部的电路设计，以提高其响 应速度。
05
04
遵循安全规范
在使用晶体管毫伏表时，应遵循安全 规范，避免过载或短路的情况发生， 以保护仪器不受损坏。
04
应用领域
电子测量
电压测量
晶体管毫伏表能够测量各种电子 设备在不同工作状态下的电压， 帮助工程师了解设备性能和故障
排查。
电路调试
在电路调试过程中，晶体管毫伏表 可用于测量电路中各点的电压，确 保电路正常工作。
电源品质
通过测量电源的电压和纹波，晶体 管毫伏表可以评估电源的品质，确 保电源的稳定性和可靠性。
实验室应用
科学研究
学术实验
在各种科学研究中，晶体管毫伏表可 用于测量微弱信号和生物电信号，为 科研提供准确的数据支持。
市场竞争加剧
随着市场竞争的加剧，企业需要不断提高产品的技术含量和品质， 以满足客户的需求。
全球化趋势
全球化趋势下，企业需要加强国际合作，提高产品的国际竞争力。
未来展望
更加智能化
随着人工智能技术的发展，晶体 管毫伏表将更加智能化，能够实 现更高级别的自动化测量。
更广泛的应用领域

1
第 一 篇
电 子 技 术
微 积 分
工 艺 基 础
目录页
2
CONTENTS PAGE
项目一 常用电子测量仪器仪表
任务一 使用指针式万用表 任务二 使用数字万用表 任务三 使用信号发生器与示波器 任务四 使用晶体管毫伏表 任务五 使用扫描仪
过渡页
3
TRANSITION PAGE
任务四 使用晶体管毫伏表源自知识2 晶体管毫伏表的5
主要技术指标
DA16-1型晶体管毫伏表的主要技术指标如下： （1）测量交流电压的范围：100 μV ～300 V。 （2）测量电压的频率范围：20 Hz～1 MHz。 （3）测量误差：
① 基本误差：小于±3%。 ② 频率附加误差：当频率为20 Hz～100 kHz时，小于±3%；当频率为 20 Hz～1MHz时，小于±5%。 （4）输入阻抗：频率为1 kHz时，输入阻抗为1.5 MΩ。 （5）输入电容：被测电压为1 mV～0.3 V时，各挡约70 pF；当被测电压为 1～300 V时，各挡约50 pF。 （6）电源电压：220 V±10%；50 Hz±4%；消耗功率3 W。
预备知识
知识 1 晶体管毫伏表的应用 知识 2 晶体管毫伏表的主要技术指标 知识 3 晶体管毫伏表面板上各旋钮的主要作用
任务实施
实施 1 晶体管毫伏表的使用
知识1 晶体管毫伏表的应用
万用表中的交流电压挡只能测量零点几伏以 上的交流电压，不能测量无线电设备中的毫伏级 的微弱信号，如收音机、电视机的信号等；万用 表的内阻较小，工作频率又比较低，这样会引起 较大的测量误差，因此不能正确反映出频率较高 而又微弱的信号交流电压值。
任务实施
7
实施1 晶体管毫伏表的使用

（4）测量前应短路调零。打开电源开关，将测试线（也称开路电缆）的红黑夹子夹在一起，将量程旋钮旋到1mv量程,指针应指在零位(有的毫伏表可通过面板上的调零电位器进行调零，凡面板无调零电位器的，内部设置的调零电位器已调好）。若指针不指在零位,应检查测试线是否断路或接触不良,应更换测试线。
（5）交流毫伏表灵敏度较高,打开电源后，在较低量程时由于干扰信号（感应信号）的作用，指针会发生偏转，称为自起现象.所以在不测试信号时应将量程旋钮旋到较高量程档,以防打弯指针。
（8)使用前应先检查量程旋钮与量程标记是否一致，若错位会产生读数错误。
(9）交流毫伏表只能用来测量正弦交流信号的有效值，若测量非正弦交流信号要经过换算
（10）注意：不可用万用表的交流电压档代替交流毫伏表测量交流电压（万用表内阻较低，用于测量50Hz左右的工频电压)。
4、问题总结
（1）如何读数（假设指针指向上圈0.5的位置,量程选在10V)
交流毫伏表使用说明
常用的单通道晶体管毫伏表,具有测量交流电压、电平测试、监视输出等三大功能。交流测量范围是100mV～300V、5Hz～2MHz,共分1、3、10、30、100、300mV，1、3、10、30、100、300V共12档。 现将其基本使用方法介绍如下：
1、开机前的准备工作：
（1）将通道输入端测试探头上的红、黑色鳄鱼夹短接；
3、注意事项：
（1）仪器在通电之前，一定要将输入电缆的红黑鳄鱼夹相互短接。防止仪器在通电时因外界干扰信号通过输入电缆进入电路放大后，再进入表头将表针打弯。
（2）当不知被测电路中电压值大小时，必须首先将毫伏表的量程开关置最高量程，然后根据表针所指的范围,采用递减法合理选档.
（3）若要测量高电压，输入端黑色鳄鱼夹必须接在“地”端

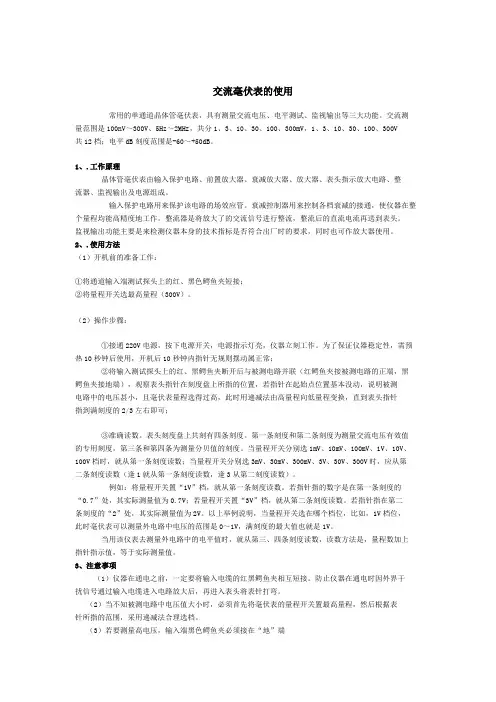

交流毫伏表的使用常用的单通道晶体管毫伏表，具有测量交流电压、电平测试、监视输出等三大功能。

交流测量范围是100nV～300V、5Hz～2MHz，共分1、3、10、30、100、300mV，1、3、10、30、100、300V共12档；电平dB刻度范围是-60～+50dB。

1、.工作原理晶体管毫伏表由输入保护电路、前置放大器、衰减放大器、放大器、表头指示放大电路、整流器、监视输出及电源组成。

输入保护电路用来保护该电路的场效应管。

衰减控制器用来控制各档衰减的接通，使仪器在整个量程均能高精度地工作。

整流器是将放大了的交流信号进行整流，整流后的直流电流再送到表头。

监视输出功能主要是来检测仪器本身的技术指标是否符合出厂时的要求，同时也可作放大器使用。

2、.使用方法（1）开机前的准备工作：①将通道输入端测试探头上的红、黑色鳄鱼夹短接；②将量程开关选最高量程（300V）。

（2）操作步骤：①接通220V电源，按下电源开关，电源指示灯亮，仪器立刻工作。

为了保证仪器稳定性，需预热10秒钟后使用，开机后10秒钟内指针无规则摆动属正常；②将输入测试探头上的红、黑鳄鱼夹断开后与被测电路并联（红鳄鱼夹接被测电路的正端，黑鳄鱼夹接地端），观察表头指针在刻度盘上所指的位置，若指针在起始点位置基本没动，说明被测电路中的电压甚小，且毫伏表量程选得过高，此时用递减法由高量程向低量程变换，直到表头指针指到满刻度的2/3左右即可；③准确读数。

表头刻度盘上共刻有四条刻度。

第一条刻度和第二条刻度为测量交流电压有效值的专用刻度，第三条和第四条为测量分贝值的刻度。

当量程开关分别选1mV、10mV、100mV、1V、10V、100V档时，就从第一条刻度读数；当量程开关分别选3mV、30mV、300mV、3V、30V、300V时，应从第二条刻度读数（逢1就从第一条刻度读数，逢3从第二刻度读数）。

例如：将量程开关置“1V”档，就从第一条刻度读数。

若指针指的数字是在第一条刻度的“0.7”处，其实际测量值为0.7V；若量程开关置“3V”档，就从第二条刻度读数。

（3）若要测量高电压，输入端黑色鳄鱼夹必须接在“地”端
(4).测量前应短路调零。打开电源开关，将测试线（也称开路电缆）的红黑夹子夹在一起，将量程旋钮旋到1mv量程，指针应指在零位（有的毫伏表可通过面板上的调零电位器进行调零，凡面板无调零电位器的，内部设置的调零电位器已调好）。若指针不指在零位，应检查测试线是否断路或接触不良，应更换测试线。
当用该仪表去测量外电路中的电平值时，就从第三、四条刻度读数，读数方法是，量程数加上指针指示值，等于实际测量值。
三、注意事项
（1）仪器在通电之前，一定要将输入电缆的红黑鳄鱼夹相互短接。防止仪器在通电时因外界干扰信号通过输入电缆进入电路放大后，再进入表头将表针打弯。
（2）当不知被测电路中电压值大小时，必须首先将毫伏表的量程开关置最高量程，然后根据表针所指的范围，采用递减法合理选档。

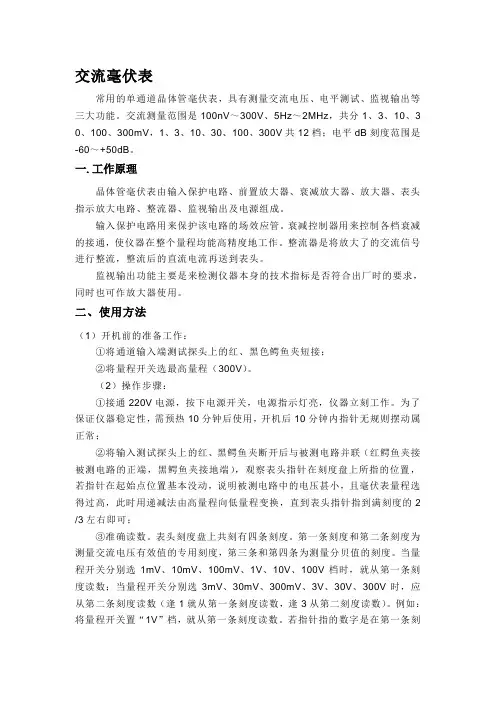

交流毫伏表
常用的单通道晶体管毫伏表，具有测量交流电压、电平测试、监视输出等三大功能。交流测量范围是100nV～300V、5Hz～2MHz，共分1、3、10、30、100、300mV，1、3、10、30、100、300V共12档；电平dB刻度范围是-60～+50dB。
一.工作原理
晶体管毫伏表由输入保护电路、前置放大器、衰减放大器、放大器、表头指示放大电路、整流器、监视输出及电源组成。
(5).交流毫伏表灵敏度较高，打开电源后，在较低量程时由于干扰信号（感应信号）的作用，指针会发生偏转，称为自起现象。所以在不测试信号时应将量程旋钮旋到较高量程档，以防打弯指针。
(6).交流毫伏表接入被测电路时，其地端（黑夹子）应始终接在电路的地上（成为公共接地），以防干扰。
(7).交流毫伏表表盘刻度分为0—1和0—3两种刻度，量程旋钮切换量程分为逢一量程（1mv、10mv、0.1v……）和逢三量程（3mv、30mv、0.3v……），凡逢一的量程直接在0—1刻度线上读取数据，凡逢三的量程直接在0—3刻度线上读取数据，单位为该量程的单位，无需换算。

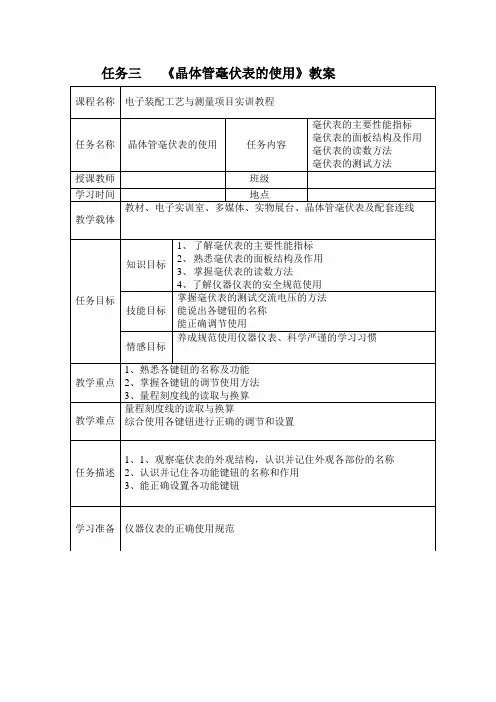

任务三《晶体管毫伏表的使用》教案课程名称电子装配工艺与测量项目实训教程任务名称晶体管毫伏表的使用任务内容毫伏表的主要性能指标毫伏表的面板结构及作用毫伏表的读数方法毫伏表的测试方法授课教师班级学习时间地点教学载体教材、电子实训室、多媒体、实物展台、晶体管毫伏表及配套连线任务目标知识目标1、了解毫伏表的主要性能指标2、熟悉毫伏表的面板结构及作用3、掌握毫伏表的读数方法4、了解仪器仪表的安全规范使用技能目标掌握毫伏表的测试交流电压的方法能说出各键钮的名称能正确调节使用情感目标养成规范使用仪器仪表、科学严谨的学习习惯教学重点1、熟悉各键钮的名称及功能2、掌握各键钮的调节使用方法3、量程刻度线的读取与换算教学难点量程刻度线的读取与换算综合使用各键钮进行正确的调节和设置任务描述1、1、观察毫伏表的外观结构，认识并记住外观各部份的名称2、认识并记住各功能键钮的名称和作用3、能正确设置各功能键钮学习准备仪器仪表的正确使用规范教学资源信息资源：毫伏表的外观结构和功能键钮开关学习任务书人员资源：专业教师1位，学生小组和组长设备资源：多媒体设备，毫伏表及配套线环境资源：电子电工实训车间教学情境在电子电工实训室进行，以工作任务为载体，通过多媒体、课件和实物，分小组做中学，做中教。

教学方法任务驱动法，演示法，讲授法教学过程设计教学进程安排教师活动设计学生活动设计晶体管毫伏表的主要作用是测量幅度较小的交流电压的有效值测量交流电压，自然会想到万用表，万用表则以测50HZ交流电的频率为标准进行设计生产的，因此对于高到数千赫兹的高频信号，或低到几赫兹的低频信号，或有些交流信号幅度极小，有时只有几个毫伏，这对于普通播放多媒体注意观察毫伏表的量程以及刻度线提问：怎样读数以及换算？了解认识毫伏表根据教师的提示、引导，讨论：在什么地方要使用到毫伏表万用表就难于胜任了，必须用专门的电子电压表来测量。

------------毫伏表一、新课学习任务实施（一）了解毫伏表的作用1、给出学习任务2、多媒体展示：毫伏表的作用：主要用于测量幅度较小的交流电压的有效值。

量程旋钮
输入（INPUT）端
2015/9/2 输出（ OUTPUT）端
被测信号的输入端口，通常用同轴电缆作输入测试线。
输出信号由此端口输出。
3
《电工电子仪器仪表》 一体化课程
二、晶体毫伏表的使用方法 1、测量值读取
如果量程为10V， 应看第一条刻度线， 满量程读数为1，则 测量值 =0.48÷1×10=4.8V 如果选择量程为 30V，应看第二条刻 度线，满量程读数为 3，则测量值 =1.53÷3×30=15.3V
数值读取窗口
电源开关 电源指示灯
电源开关按键弹出为“关”，按下为接通电源。
毫伏表接通电源时，指示灯亮。 共分1，3，10，30，100，300mV，1，3，10，30，100，300V十 二档。 量程开关所指示的电压档为该量程最大的测量电压。为减少测量误 差，应将量程开关放在合适的量程。以使指针偏转的角度尽量大。如测 量前，无法确定被测电压的大小，量程开关应由高量程档逐渐过渡到低 量程档，以免损坏设备。
2015/9/2
7
《电工电子仪器仪表》 一体化课程
三、晶体管毫伏表的操作示范 1、测量交流电的有效值（测量值即为有效值）
（1）开机前的准备工作： 将通道输入端测试探头上的红、黑色鳄鱼夹短接；
2015/9/2
8
《电工电子仪器仪表》 一体化课程
（2）将量程开关置于最高量程（300V）。
2015/9/2
如：5.5英寸黑白电视机稳
压电源输出直流分量为13V。 用交流毫伏表测量其交流分 量0.65V，即得纹波系数 r=0.65/13=0.05
2015/9/2 5
《电工电子仪器仪表》 一体化课程
3、测量电压增益
在放大器的输入端加上一个交流信号Usr，在其输出端就可

2018/12/6
7
《电工电子仪器仪表》 一体化课程
三、晶体管毫伏表的操作示范 1、测量交流电的有效值（测量值即为有效值）
（1）开机前的准备工作： 将通道输入端测试探头上的红、黑色鳄鱼夹短接；
2018/12/6
8
《电工电子仪器仪表》 一体化课程
（2）将量程开关置于最高量程（300V）。
2018/12/6
数值读取窗口
电源开关 电源指示灯
电源开关按键弹出为“关”，按下为接通电源。
毫伏表接通电源时，指示灯亮。 共分1，3，10，30，100，300mV，1，3，10，30，100，300V十 二档。 量程开关所指示的电压档为该量程最大的测量电压。为减少测量误 差，应将量程开关放在合适的量程。以使指针偏转的角度尽量大。如测 量前，无法确定被测电压的大小，量程开关应由高量程档逐渐过渡到低 量程档，以免损坏设备。
如：5.5英寸黑白电视机稳
压电源输出直流分量为13V。 用交流毫伏表测量其交流分 量0.65V，即得纹波系数 r=0.65/13=0.05
2018/12/6 5
《电工电子仪器仪表》 一体化课程
3、测量电压增益
在放大器的输入端加上一个交流信号Usr，在其输出端就可
以得到一个经放大的输出信号Usc。我们把输出电压Usc与输 入电压Usr之比称为放大器的电压放大倍数K，或称电压增益：
晶体管毫伏表的使 用
《电工电子仪器仪表》 一体化课程
2018/12/6
1
《电工电子仪器仪表》 一体化课程
一、YB2172型晶体管毫伏表的面板功能
2018/12/6
2
《电工电子仪器仪表》 一体化课程
零点调节旋钮 该旋钮用于电气调零，开机前，表头指针不在机械零点处，需要用 小一字螺丝刀调至零。（一般不需要经常调整） YB2172毫伏表表盘有四行刻度线，其中第一行和第二行刻度线表示 被测电压的有效值，当量程开关置于“1”开头的量程位置时（如1mV， 10mV，0.1V，1V，10V），应该读取第一行刻度线，当量程开关置于 “3”开头的量程位置时（如3mV，30mV，0.3V，3V，30V，300V）应 读取第二行刻度线。 第三行和第四行为测量分贝值的刻度线，当测量电压或功率的电平 时，从这两条刻度上读出绝对电平值，即分贝（dB）值。

晶体管毫伏表的使用方法与应用技巧
知识3 DA-16型晶体管毫伏表的使用注意事项：
1. 先将量程调大，再将信号接入，接入时，应先接 低电位端连线（即地线），再接高电位端连线（即参 考端）。。
2.对不知幅度的信号，则应将量程选择开关放到最 大，待信号接入后，逐渐减小量程，直到量程位置合 适为止。
3.测量结束时，应先将量程选大，然后再拆线，拆 线时，应先取下高电位连线，再取下低电位连线。
电子整机维修
晶体管毫伏表的使用方法与应用技巧
毫伏表是用来检测交流信号电压幅度的仪表。下面以DA16型晶体管毫伏表为例，介绍其使用方法和使用注意事项。 DA-16型晶体管毫伏可测量从100微伏至300伏的交流电 压，其频率范围从20Hz到1MHz。
晶体管毫伏表的使用方法与应用技巧
知识1 DA-16型晶体Байду номын сангаас毫伏表的使用方法：
第一步：机械调零； 第二步：将量程置于（300v或30v），接通电源； 第三步：调零。即将两个测试端子短接，量程旋至最小档（1mv）或所用的量程
上，调节“零点校准”电位器，使得在零输入的情况下，电表指示为零。 第四步：将量程放到合适量程档，将测试线的黑夹子接被测电路板的地，红架子
接被测信号端，毫伏表即可显示读数。
晶体管毫伏表的使用方法与应用技巧
知识3 DA-16型晶体管毫伏表的使用注意事项：
4. 实验中暂不使用时，应将量程选择开关放到 （300V或30V）以上档位。
5.使用完毕，应将量和开关放在300V档，并将 表垂直放置。
电子整机维修

AS2294D双通道晶体管交流毫伏表的使用图交流毫伏表交流毫伏表使用方法（1）放置：晶体管毫伏表使用时应垂直放置，待测信号通过信号线经输入插座进入晶体管毫伏表。

（2）通电：加入测量信号，接通电源。

为保证性能稳定，可预热10分钟后使用。

（3）选择合适量程：毫伏表开机后量程自动位于最大档，根据信号大小逐渐减小量程。

为了减少测量误差，应使表头指针指在电表满刻度的1/3以上区域。

（4）读数：10V，1V，0.1V，10mV，1mV量程时，读数看表头中满刻度为10的表盘；当选30V，3V，0.3V，30mV，3mV量程时，读数看表头中满刻度为3的表盘。

例如：当选用0.3V的挡位，读数时看满刻度为3的表盘，若此时指针指在1的位置上，则实际测量电压为有效值0.1V。

（5）异步工作方式：AS2294D毫伏表是由两个电压表组成的，因此在异步工作时是两个独立的电压表，也就是说可作为两台单独电压表使用，一般用于测量两个电压量程相差比较大的情况，如测量放大器增益，可用异步工作状态。

（6）同步工作方式：AS2294D晶体管毫伏表同步工作时，可由一个通道量程控制旋钮同时控制两个通道的量程，适用于立体声或者二路相同放大特性的放大器。

（7）放大输出功能：AS2294D晶体管毫伏表具有输出功能，因此可作为两个独立的放大器使用。

当300μV量程输入时，该仪器具有316倍的放大（即50dB）；当1mV量程档时，具有100倍放大（即40dB）；当3mV量程档时，具有31.6倍放大（即30dB）；当10mV量程档时，具有10倍放大（即20dB）；当30mV量程档时，具有3.16倍放大（即10dB）。

（8）浮置功能：① 在音频信号传输中，有时需要平衡传输，此时测量其电平时，不能采用接地形式，需要浮置测量。

② 在测量BTL放大器时（如大功率BTL功放），输出两端任一端都不能接地，否则将会引起测量不准甚至烧坏功放，这时宜采用浮置方式测量。

③ 某些需要防止地线干扰的放大器或带有直流电压输出的端子及元器件二端电压的在线测试等均可采用浮置方式测量，以避免由于公共接地带来的干扰或短路。
