混凝土楼盖课程设计模板

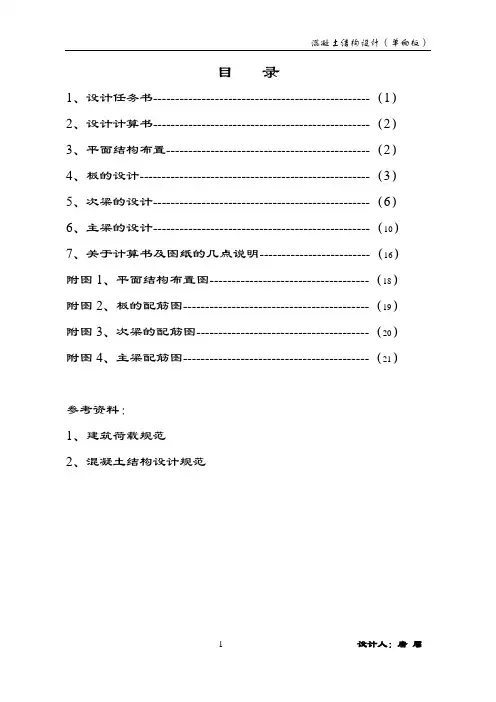

目录1、设计任务书-------------------------------------------------（1）2、设计计算书-------------------------------------------------（2）3、平面结构布置----------------------------------------------（2）4、板的设计----------------------------------------------------（3）5、次梁的设计-------------------------------------------------（6）6、主梁的设计-------------------------------------------------（10）7、关于计算书及图纸的几点说明-------------------------（16）附图1、平面结构布置图------------------------------------（18）附图2、板的配筋图------------------------------------------（19）附图3、次梁的配筋图---------------------------------------（20）附图4、主梁配筋图------------------------------------------（21）参考资料：1、建筑荷载规范2、混凝土结构设计规范钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目单向板肋梁楼盖设计二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、楼面的活荷载标准值为9.0kN/m22、楼面面层水磨石自重为0.65kN/m2,梁板天花板混合砂浆抹灰15mm.3、材料选用：（1）、混凝土： C25（2）、钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采用Ⅰ级。

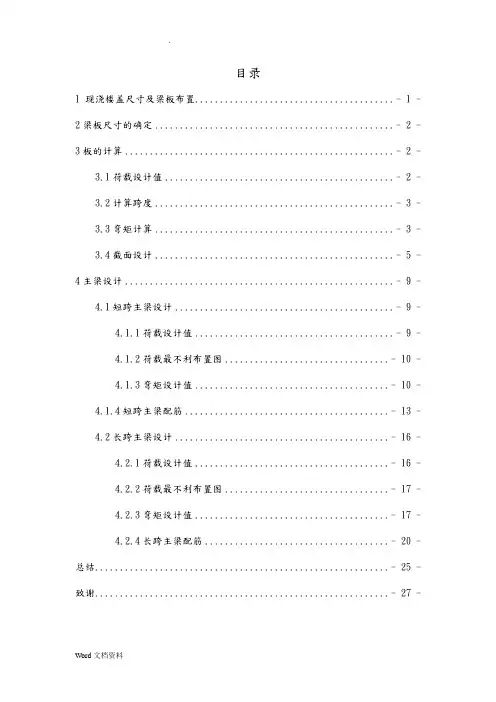

目录1 现浇楼盖尺寸及梁板布置........................................ - 1 - 2梁板尺寸的确定................................................ -2 - 3板的计算...................................................... - 2 -3.1荷载设计值.............................................. - 2 -3.2计算跨度................................................ - 3 -3.3弯矩计算................................................ - 3 -3.4截面设计................................................ - 5 - 4主梁设计...................................................... - 9 -4.1短跨主梁设计............................................ - 9 -4.1.1荷载设计值........................................ - 9 -4.1.2荷载最不利布置图................................. - 10 -4.1.3弯矩设计值....................................... - 10 -4.1.4短跨主梁配筋......................................... - 13 -4.2长跨主梁设计........................................... - 16 -4.2.1荷载设计值....................................... - 16 -4.2.2荷载最不利布置图................................. - 17 -4.2.3弯矩设计值....................................... - 17 -4.2.4长跨主梁配筋..................................... - 20 - 总结........................................................... - 25 - 致谢........................................................... - 27 -1 现浇楼盖尺寸及梁板布置主梁沿横向和纵向双向布置，采用双向板计算L1=2200mm L2=7200mm1.1设计参数1、某仓库，楼面标准使用活荷载为8.0kN/m2。

钢筋混凝土单向板肋梁楼盖课程设计计算书(总14页) -CAL-FENGHAL-(YICAI)-Company One 1■CAL-本页仅作为文档封面.使用请直接删除设计题目:钢筋混凝土单向板肋梁楼盖专业层次班级土木工程淮阴工学院混凝土结构基本原理实训课程课程名称：混凝土结构基本原理1131401127何卫忠2 0 16年1月钢筋混凝土单向板肋梁楼盖课程设计计算书1、设计资料1.1、楼面的活荷载标准值为6. OkN/m21. 2＞楼面面层用20mm I1?水泥砂浆抹面(y = 20KN/〃F),板底及梁用15mm 17石灰砂浆抹底(y = \1 KN /,梁板天花板混合砂浆抹灰15mm.1.3、材料选用：⑴、混凝土：C30(2)、钢筋：主梁及次梁受力筋用||级钢筋，板内及梁内的其它钢筋可以采用|级。

2、平面结构布置:2.1.确定主梁的跨度为6・0加,次梁的跨度为5・7g主梁每跨内布置两根次梁•板的跨度为2.0/»o楼盖结构布置图如下:p：II II ______ L _________ L… 一 77 ---- r ---------------- 「一一 II IIt i 11—— —1 — — — —1 — — — I ：H II」L== = =:r>-2:P ；1卜\\j Q5$楼面面层用20mm 厚水泥砂浆抹面0.02x20 = 0.480mm钢筋混0.08x25 = 2.0 kN / m2.2、 按高跨比条件，当h>±l = 50mm 时，满足刚度要求，可不验算挠度口对于工业建筑的楼盖 40板，要求hM80mm,取板厚h = 80mm2.3、 次梁的截面高度应满足 h 二（丄 ~ 2）L 二（317~475）mm,取 h 二 400mm 。

则 b 二（；~£）h 二121823（133 ~ 200）mm,取 b 二 200mm 。

2.4、 主梁的截面高度应该满足h 二（£ ~右儿二（429~750）mm,取h = 600mm c 则b 二（+ ~*）h 二 （200 ~ 300）mm,取 b 二 250mm o3、板的设计（按塑性内力重分布计算）：3.1、荷载计算：板的恒荷载标准值： 取lm 宽板带计算：1 IJ I / »1C0> IJ JI I ©H」L ==二二二 Jill___ll 川一 F? ii 」 ----楼盖结构布置图0.015x17 = 0.255 kN / m 15mm板底混合砂浆恒载:g k = 2.655 kN / m活载:q k = 6x 1 = 6 kN / m恒荷载分项系数取1.2 ；因为工业建筑楼盖且楼面活荷载标准值大于MkN/m,所以活荷载分项系数取1.3。

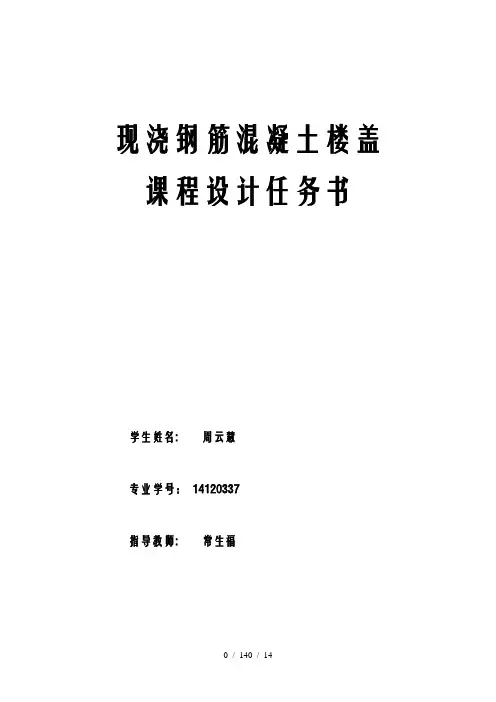

现浇钢筋混凝土楼盖课程设计任务书学生姓名: 周云慧专业学号：14120337指导教师: 常生福北京交通大学海滨学院土木工程系2016.12钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面如图所示，其中纵向尺寸5＊L y，横向尺寸3＊L x；楼盖尺寸由教师指定（根据学号进行分配），采用现浇钢筋混凝土单向板肋梁楼盖(楼盖板顶标高+6.0m,柱基础顶面标高-1.5m)。

图1 楼面平面示意二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）结构平面布置图（1：200）（2）板的配筋图（1：50）（3）次梁的配筋图（1：50；1：25）（4）主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）钢筋明细表及图纸说明三、设计资料1、L y和L x尺寸（见设计分组表）楼盖平面轴线尺寸示意图如图2所示.图2 楼面平面轴线尺寸2、生产车间的四周外围护墙均为砖墙，墙厚370mm ，采用MU10烧结页岩砖、M5混合砂浆砌筑。

设计采用钢筋混凝土柱，其截面尺寸为350mm ×350mm 。

3、荷载（1）楼面活荷载，单位为2/m kN （见设计分组表） （2）楼面面层：水磨石地面2/65.0m kN（3）楼盖自重：钢筋混凝土自重标准值3/25m kN =γ（4）平顶粉刷：2/25.0m kN 4、材料 （1）混凝土：C30（2）钢筋：主梁及次梁受力筋用HRB400级钢筋，梁箍筋及板内构造筋采用HRB335级钢筋。

5、环境类别：一类 四、设计内容1. 按指导教师给定的分组进行设计,编制设计计算书。

2. 用2号图纸2张或1号图纸1张绘制楼盖结构施工图，包括结构平面布置图，板配筋图，次梁和主梁配筋图（用铅笔图绘制）。

3. 结构平面布置：按指定的分组进行单向板肋梁楼盖布置，各构件按类型编号，主梁建议采用横向布置，梁宜贯通，布置应规整，同类型构件截面应尽可能统一。

WORD格式 -- 可编辑网络教育学院《钢筋混凝土结构课程设计》题目：厂房单向板设计学习中心：WORD格式 -- 可编辑1基本情况本设计 XXXXXXXXX，进行设计计算。

厂房采用钢筋混凝土内框架承重，外墙为 370mm砖砌承重。

采用单向板肋梁楼盖。

楼面做法： 20mm厚水泥砂浆面层，钢筋混凝土现浇板，15mm 厚石灰砂浆抹灰。

荷载：永久荷载，包过梁、柱、板及构造层自重，钢筋混凝土容重 25 kN/m3, 水泥砂浆容重20 kN/m3，石灰砂浆容重17 kN/m3，分项系数G 1.2。

可变荷载，楼面均分布荷载为7.5 kN/m3，分项系数K 1.3。

材料选用：混凝土采用C30（f c =14.3 N/mm2，f t =1.43 N/mm2）；钢筋主梁、次梁采用HRB335级（f y=300kN/m2）钢筋，其它均用HPB300级（f y =270 kN/m3）钢筋。

主梁沿房屋的横向布置，次梁沿纵向布置。

主梁的跨度是5.7m, 次梁的跨度是 4.8m。

梁每跨内布置两根次梁。

其间距是1.9m。

楼盖的布置如图1-1 。

根据构造要求，板厚取h80mm l19004047.5 mm40次梁截面高度应满足l l48004800h1218266 400mm1812取h=400mm，截面宽度取为 b=200mm。

主梁的截面高度应满足l l57005700h1015380 ~ 570mm1510取截面高度h=500mm，截面宽度取为b=250mm。

WORD格式 -- 可编辑图 1-1楼盖布置图2单向板结构设计2.1板的设计2.1.1板的计算按塑性分析法计算内力。

2.1.2荷载恒荷载标准值：20mm水泥砂浆面层80mm钢筋混凝土板15mm厚石灰砂浆抹灰0.02m20kN / m30.4kN / m20.08m25kN / m3 2.0kN / m20.015m 17 kN / m30.255kN / m2g k 2.655kN / m2活荷载标准值横荷载设计值活荷载设计值合计2.1.3内力计算q k7.5kN / m2g 1.22.655 3.186kN / m2q 1.37.5 9.75kN / m2g q212.936kN / m次梁的截面200mm 400mm，板在墙上的支撑长度为120mm，则板的计算跨度为：边跨 l0 l n h 1.90.120.20.08 1.72m222l n a0.120.20.121.74m1.9222l0 1.72m中间跨l0 1.90.2 1.7m跨度差 (1.72 1.7) /1.7 1.2 001000说明可按等跨连续板计算内力。

课程设计计算书课程名称：水工钢筋混凝土结构题目名称:单向板整浇肋形楼盖设计教学班号:1班目录一、设计资料 (2)二、楼盖结构平面布置及截面尺寸确定 (3)三、板的设计（按塑性内力重分布计算） (4)3。

1 荷载计算 (4)3.2 板的计算简图 (4)3。

3 内力计算及配筋 (5)四、次梁的设计（按塑性内力重分布计算） (6)4.1 荷载计算 (6)4.2 次梁的计算简图 (7)4.3 内力计算及配筋 (7)五、主梁设计（按弹性理论计算） (10)5.1 荷载计算 (10)5.2 主梁的计算简图 (10)5。

3 内力计算及配筋 (11)钢筋混凝土单向板肋梁楼盖课程设计计算书一、设计资料（1)该建筑位于非地震区。

(2）3级水工建筑物，基本荷载组合。

（3)结构环境类别一类。

（4）楼面做法：20mm厚水泥砂浆（重度为20KN/m³）面层，钢筋混凝土现浇板(重度为25KN/m³），12mm厚纸筋石灰（重度为17KN/m³）粉底。

(5）楼面可变荷载标准值为4KN/㎡.（6）材料：混凝土采用C25；梁内纵向受力钢筋采用HRB400钢筋，板内纵向受力钢筋采用HRB335钢筋,其他钢筋采用HPB235钢筋。

（7）外墙厚度为370mm，板在墙上的搁置长度为120mm，次梁在墙上的搁置长度为240mm，主梁在墙上的搁置长度为370mm。

（8）钢筋混凝土柱截面尺寸为350mm×350mm.二、楼盖结构平面布置及截面尺寸确定1、主梁和次梁布置①主梁沿横向布置，次梁沿纵向布置。

②主梁跨度为6。

9m，次梁跨度为6。

0m,板的跨度为2.3m，L02/L01=6。

9/2.3=3，按单向板设计.③按高跨比条件，要求板的厚度h≥2300×1/40=57。

5mm,对于工业建筑的楼盖板，要求h≥80mm,所以取板厚为80mm。

④次梁的高度要求h=L02（1/18~1/12）=333mm~500mm，考虑到楼面的活荷载比较大,取h=450mm，宽度b=h（1/3~1/2）=150mm～225mm，取b=200mm。

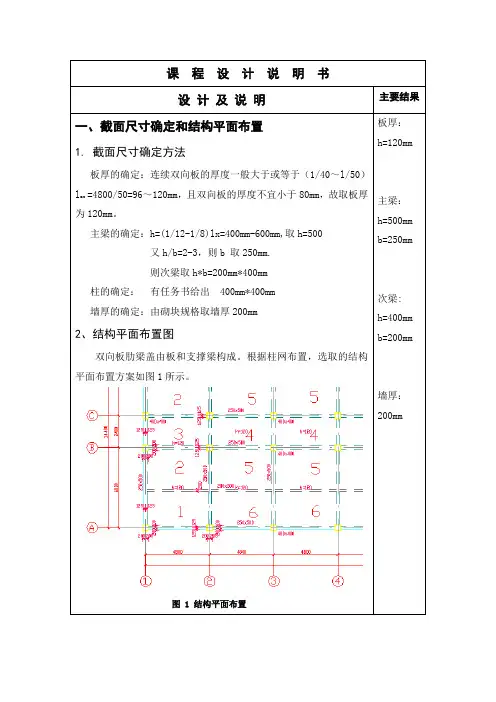

设计及说明主要结果一、截面尺寸确定和结构平面布置1. 截面尺寸确定方法板厚的确定：连续双向板的厚度一般大于或等于（1/40～l/50）lox=4800/50=96～120mm，且双向板的厚度不宜小于80mm，故取板厚为120mm。

主梁的确定：h=(1/12-1/8)lx=400mm-600mm,取h=500又h/b=2-3，则b 取250mm.则次梁取h*b=200mm*400mm柱的确定：有任务书给出 400mm*400mm墙厚的确定：由砌块规格取墙厚200mm2、结构平面布置图双向板肋梁盖由板和支撑梁构成。

根据柱网布置，选取的结构平面布置方案如图1所示。

图 1 结构平面布置板厚：h=120mm主梁：h=500mm b=250mm次梁: h=400mm b=200mm墙厚：200mm设 计 及 说 明主要结果 二、荷载计算1.恒载计算12mm 水磨石： 0.652kN m 18mm 水泥砂浆： 0.018m*203kN m =0.362kN m 15mm 石灰砂浆： 0.015m*173kN m =0.2552kN m 板自重： 0.012m*253kN m =32kN m 恒载标准值： 4.2652kN m 恒载设计值： g=4.2652kN m *1.2=5.1182kN m 活载标准值： 62kN m 活载设计值: q=62kN m *1.3=7.82kN m 合计： p=q+g=12.922kN m 按弹性理论计算有：g’=5.1182kN m +(7.82kN m )/2=9.022kN m q ’=(7.82kN m )/2=3.92kN m三、计算跨度的计算方法和实例1. 计算跨度的计算方法边 跨： ⎪⎪⎭⎪⎪⎬⎫⎪⎪⎩⎪⎪⎨⎧++++=2222min 0b h l b a l l n n 中间跨： ⎭⎬⎫⎩⎨⎧=n cl l l 1.1min 0 2.各区格板计算跨度的计算2.1区格板1计算跨度::ox l ln 30001001252775ln /2/22775250/2200/23000ln /2/22775120/2200/229352935mmlo a b mm lo h b mm lox mm =--==++=++=≤++=++==设 计 及 说 明主要结果 :oy l ln 48001251254550ln /2/24550250/2250/24800ln /2/24550120/2250/247354735mmlo a b mm lo h b mm loy mm=--==++=++=≤++=++==2.2区格板2计算跨度：:ox l 30001.1ln 1.1(3000100125)3025.53000lo lc mmlo mm lox mm==≤=--==:oy l 14735loy mm =同中2.3区格板3计算跨度：:ox l 24001.1ln 1.1(2400250)23652365lo lc mmlo mm lox mm==≤=-==:oy l 14735loy mm =同中2.4区格板4计算跨度::ox l 24001.1ln 1.1(2400250)23652365lo lc mmlo mm lox mm==≤=-==:oy l 14735loy mm =同中2.5区格板5计算跨度::ox l 23000lox mm =同 :oy l 44800loy mm =同2.6区格板6计算跨度::ox l 2935lox mm =同1 :oy l 4800loy mm =同5设计及说明主要结果四、弯矩的计算方法和实例1.弯矩的计算区格 1ox oyl l 2.935m/4.735m=0.62边界条件; 恒：（固定/固定/固定/固定/）活：（固定/固定/铰支/铰支）跨内μ=()xM kN m m(0.0357*9.02+0.0482*3.9)*2.935^2=4.39()yM kN m m(0.0084*9.02+0.0138*3.9)*2.935^2=1.120.2μ=()xM kN m m4.39+0.2*1.12=4.61()yM kN m m1.12+0.2*4.39=2支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0782*12.92*2.935^2=-8.7()yM kN m m-0.0571*12.92*2.935^2=-6.35区格 2ox oyl l3m/4.735m=0.63边界条件恒：（固定/固定/固定/固定/）活：（固定/铰支/铰支/铰支）跨内μ=()xM kN m m(0.0354*9.02+0.0524*3.9)*3^2=4.71()yM kN m m(0.0087*9.02+0.0116*3.9)*3^2=1.110.2μ=()xM kN m m4.71+0.2*1.11=4.93 kN·m/m()yM kN m m1.11+0.2*4.71=2 .05kN·m/m支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0777*12.92*3^2=-9.03()yM kN m m-0.0571*12.92*3^2=-6.64课程设计说明书设计及说明主要结果区格 3ox oyl l 2.365m/4.735m=0.5边界条件; 恒：（固定/固定/固定/固定/）活：（固定/铰支/铰支/铰支）跨内μ=()xM kN m m(0.04*9.02+0.0588*3.9)*2.365^2=3.3()yM kN m m(0.0038*9.02+0.0060*3.9)*2.365^2=0.30.2μ=()xM kN m m3.3+0.2*0.3=3.36()yM kN m m0.3+0.2*3.3=0.96支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0829*12.92*2.365^2=-6()yM kN m m-0.0571*12.92*2.365^2=-4.12区格 4ox oyl l 2.365m/4.8m=0.5边界条件恒：（固定/固定/固定/固定/）活：（铰支/铰支/铰支/铰支）跨内μ=()xM kN m m(0.04*9.02+0.0965*3.9)*2.365^2=4.12()yM kN m m(0.0038*9.02+0.0174*3.9)*2.365^2=0.570.2μ=()xM kN m m4.12+0.2*0.57=4.23()yM kN m m0.57+0.2*4.12=1.39支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0829*12.92*2.365^2=-5.99()yM kN m m-0.0571*12.92*2.365^2=-4.12课程设计说明书设计及说明主要结果区格 5ox oyl l3m/4.8m=0.63边界条件; 恒：（固定/固定/固定/固定/）活：（铰支/铰支/铰支/铰支）跨内μ=()xM kN m m(0.0354*9.02+0.0524*3.9)*3^2=4.71()yM kN m m(0.0087*9.02+0.0116*3.9)*3^2=1.110.2μ=()xM kN m m4.71+0.2*1.11=4.93()yM kN m m1.11+0.2*4.71=2.02支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0777*12.92*3^2=-9.03()yM kN m m-0.0571*12.92*3^2=-6.64区格 6ox oyl l 2.935m/4.8m=0.61边界条件恒：（固定/固定/固定/固定/）活：（铰支/固定/铰支/铰支）跨内μ=()xM kN m m(0.0362*9.02+0.0534*3.9)*2.935^2=4.61()yM kN m m(0.0080*9.02+0.0108*3.9)*2.935^2=0.980.2μ=()xM kN m m4.61+0.2*0.98=4.81()yM kN m m0.98+0.2*4.61=1.9支座边界条件（固定/固定/固定/固定/）()xM kN m m-0.0782*12.92*2.935^2=-8.7 kN·m/m()yM kN m m-0.0571*12.92*2.935^2=-6.35 kN·m/m课程设计说明书设计及说明主要结果2. 配筋计算1）跨中配筋计算表1双向板跨中弯矩配筋表注：跨中区格与四周梁整体现浇，则折减%20.边区格板的跨内截面：/ 1.520%1.5 2.010% lob lo lobloblo<≤≤--时，减小；时，减小其中——沿板边缘方向的计算跨度垂直于板边缘方向的计算跨度截面m/(kN･m)h0/mmA S/mm2选配钢筋实配面积/mm2（表中弯矩为计算折减后的值）跨中1区格（不折减）lox方向 4.61 100 180 Ф8@200 252loy方向 2 90 87 Ф6@200 142 2区格（折减80%）lox方向 3.94 100 154 Ф8@200 252loy方向 1.64 90 71 Ф6@200 142 3区格（折减80%）lox方向 2.69 100 105 Ф8@200 252loy方向0.77 90 33 Ф6@200 142 4区格（折减80%）lox方向 3.38 100 132 Ф8@200 152loy方向 1.11 90 48 Ф6@200 142 5区格（折减80%）lox方向 3.94 100 154 Ф8@200 252loy方向 1.62 90 70 Ф6@200 142 6区格（折减90%）lox方向 4.33 100 169 Ф8@200 252loy方向 1.71 90 74 Ф6@200 142课程设计说明书设计及说明主要结果2）支座配筋计算折减方法：/ 1.520%1.5 2.010% lob lo lobloblo<≤≤--时，减小；时，减小其中——沿板边缘方向的计算跨度垂直于板边缘方向的计算跨度支座处的弯矩：（表中为折减后的值）1-2支座 mx`=1/2(-8.7-0.8*9.03)=-7.96kN·m/m2-3支座 my`=1/2(-9.03-6) *0.8=-6.02kN·m/m3-2支座 mx`=-6.02kN·m/m3-4支座 my`=1/2(-4.12-4.12)=-4.12kN·m/m4-5支座 my`=1/2(-5.99-9.03)=-7.51kN·m/m5-4支座 mx`=-7.51kN·m/m2-5支座mx`=1/2(-6.64-6.64)=-6.64kN·m/m1-6支座mx`=1/2(-6.35-0.9*6.35)=-6.03kN·m/m4-4支座mx`=-4.12kN·m/m5-5支座mx`=-6.64kN·m/m6-6支座mx`=-6.35*0.9=-5.72kN·m/m表2支座处弯矩配筋表截面m/(KN.m) Ho/(mm) As/mm^2 选配钢筋实配面积1-2 7.96 100 310 Ф10@200 392.52-3 6.02 100 234 Ф10@200 392.53-2 6.02 100 234 Ф10@200 392.53-4 4.12 100 161 Ф8@200 251.54-5 7.51 100 293 Ф10@200 392.55-4 7.51 100 293 Ф10@200 392.51-6 6.03 100 235 Ф10@200 392.54-4 4.12 100 161 Ф8@200 251.55-5 6.64 100 259 Ф10@200 392.56-6 5.72 100 223 Ф10@200 392.52-5 6.64 100 259 Ф10@200 392.5课程设计说明书设计及说明主要结果五、电算方法和结果对比分析1.PMCAD操作流程开始建立轴网模型构件布置荷载输入设计参数整体组装否楼板计算是否合理是楼板配筋出楼板配筋图结束图2 PMCAD计算流程图图3 整体模型图课程设计说明书设计及说明主要结果2.PMCAD内力结果表3 PKPM计算结果表参数板的编号1 2 3kg（kN m） 4.26kq（kN m） 5.57oxl（mm）4800oyl（mm）3000跨内xM（kN m m） 1.27yM（kN m m） 3.02'xM（kN m m） 2.73'yM（kN m m） 5.96 sxA（2mm）326.81 syA（2mm）326.81实配钢筋φ 8@150 sxA（2mm）335实配钢筋φ 8@150 syA（2mm）335支座'xM（kN m m） 6.64'yM（kN m m）9.05 sxA（2mm）343.64 syA（2mm）474.74 实配钢筋φ10@200 sxA（2mm）393实配钢筋φ 8@100 syA（2mm）503课程设计说明书设计及说明主要结果参数板的编号4 5 6kg（kN m）kq（kN m）oxl（mm）oyl（mm）跨内xM（kN m m）yM（kN m m）'xM（kN m m）'yM（kN m m）sxA（2mm）syA（2mm）实配钢筋sxA（2mm）实配钢筋syA（2mm）支座'xM（kN m m）'yM（kN m m）sxA（2mm）syA（2mm）实配钢筋sxA（2mm）实配钢筋syA（2mm）课程设计说明书设计及说明主要结果3、PMCAD配筋结果图4 PKPM配筋图表4 楼板钢筋表4、与手算对比分析电算弯矩略大于手算弯矩结果。

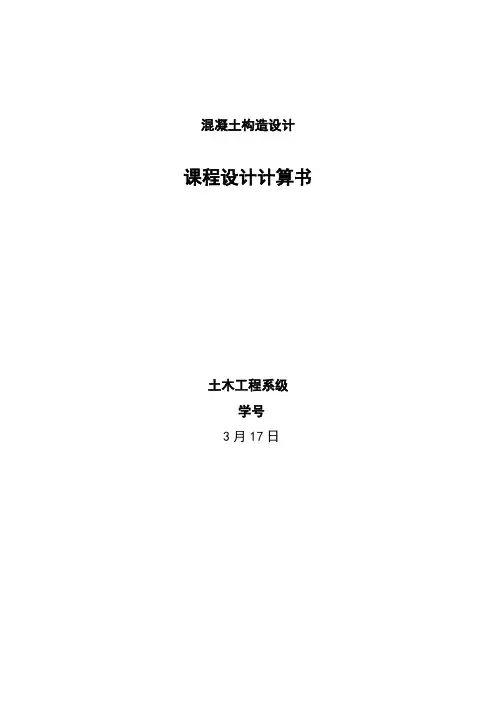

混凝土构造设计课程设计计算书土木工程系级学号3月17日钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）二、设计计算内容1、构造平面布置图：柱网、主梁、次梁及板布置-计算书2、板强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）设计资料1、题号—第xx题.2、生产车间四周外墙均为承重砖墙，内设钢筋混凝土柱，其截面尺寸为350mm×350mm。

3、荷载：（1）、楼面活荷载，单位为2kn（见表一）/m（2）、楼面面层：20mm厚水泥砂浆面层，容重3γ20m=/kn （3）、楼盖自重：钢筋混凝土容重3γ=25m/kn（4）、天棚抹灰：20mm厚混合砂浆抹灰，容重3γ=/kn17m 4、材料：（1）、混凝土： C20（2）、钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内其他钢筋可以采用Ⅰ级.三、关于制图某些阐明1、图纸：采用2#图纸，1张2、图标：3、字体及图线：图纸上所有字体一律采用仿宋字，所有图线、图例及尺寸标注均须符合制图原则。

四、课程设计进度表3月19日—3月30日按照任务书环节规定进行构造计算4月2日止计算书发到共同邮箱4月14日—4月20日修改计算书并发到邮箱4月21日—4月27日按照计算书画CAD图并发到邮箱5月3、4日课程设计，时间：早8:00时~11:00时，下午1:00时~4：00时，应在固定制图室画图，否则不计成绩。

五、成绩评估1、课程设计过程中，指引教师中期检查记录，学生对课程设计态度和结识，占总分30%。

2、课程设计过程中对学生随时进行答辩，记成绩。

3、计算书、图面成绩与答辩成绩共占总成绩70%。

4、通过课程设计成绩评估，使学生找出自己局限性之处，以利于后来学习。

六、详细内容（一）计算书：板和次梁按考虑塑性内力重分布办法计算内力；主梁按弹性理论计算内力。

混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。

该楼盖包括两个部分：一层地面的停车场和上方的公寓。

整个楼盖跨度较大，需要考虑选用何种材料和结构形式。

设计任务涉及到多方面的知识，包括荷载计算、结构形式的选择、截面设计等内容。

2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载，也是本次课程设计的重点之一。

荷载的计算需要考虑多种因素，包括自重、雪荷载、风荷载、人员活载和车辆荷载等。

在本次设计中，我们假设设计地区为中国南方地区，按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。

设计荷载的详细计算过程在此不作过多赘述。

3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。

这种结构形式具有结构高度低、选用方便等特点，适用于跨度较大的建筑物。

在选定结构形式之后，我们需要进行截面设计，以确保结构的强度、刚度和稳定性。

4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。

在本设计中，为了实现截面的合理设计，我们采用了软件进行结构分析和计算，最终输出设计结果。

具体的设计细节和流程如下。

4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一，其设计需要考虑荷载、结构高度等因素。

在本设计中，板厚度选用10cm，混凝土等级为C30，钢筋混凝土板配筋率为0.5%。

4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。

在本设计中，肋高度选用25cm，肋跨度选用4m。

钢筋混凝土肋配筋率为1.5%。

4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件，其设计主要考虑梁高度和梁跨度。

在本设计中，梁高度选用40cm，梁跨度选用7m。

梁采用双筋矩形截面设计，钢筋混凝土梁配筋率为2%。

5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分，其设计需要考虑梁、柱的受力情况。

本设计中采用钢筋混凝土柱，柱径选用45cm，钢筋混凝土柱配筋率为2%。

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的： 1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（ 1：200）（2）、板的配筋图（ 1： 50）（3）、次梁的配筋图（ 1： 50； 1： 25）（4）、主梁的配筋图（ 1： 40； 1： 20）及弯矩 M、剪力 V 的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥ 1.2m 时，楼面的活荷载标准值为 16.0KN/ ㎡；板跨≥ 2.0m 时，楼面的活荷载标准值为10.0KN/ ㎡；次梁（肋梁）间距≥ 1.2m 时，楼面的活荷载标准值为 10.0KN/ ㎡；次梁（肋梁）间距≥ 2.0m 时，楼面的活荷载标准值为 8.0KN/ ㎡。

数据： Lx=6000, Ly=6300 。

LLL2 楼面构造。

采用 20mm 厚水泥砂浆抹面，15mm 厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层， 20 厚水泥砂浆找平层、150 厚（平均）炉渣找坡层、 120 厚水泥珍珠岩制品保温层、一毡二油隔气层、60 厚钢筋混凝土屋面板、 15 厚混合砂浆天棚抹灰。

4 梁、柱用 15 厚混合砂浆抹灰。

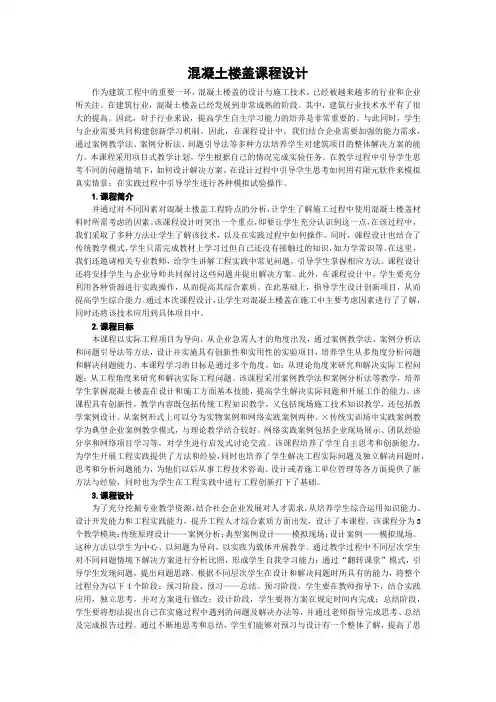

混凝土楼盖课程设计作为建筑工程中的重要一环，混凝土楼盖的设计与施工技术，已经被越来越多的行业和企业所关注。

在建筑行业，混凝土楼盖已经发展到非常成熟的阶段。

其中，建筑行业技术水平有了很大的提高。

因此，对于行业来说，提高学生自主学习能力的培养是非常重要的。

与此同时，学生与企业需要共同构建创新学习机制。

因此，在课程设计中，我们结合企业需要加强的能力需求，通过案例教学法、案例分析法、问题引导法等多种方法培养学生对建筑项目的整体解决方案的能力。

本课程采用项目式教学计划，学生根据自己的情况完成实验任务。

在教学过程中引导学生思考不同的问题情境下，如何设计解决方案。

在设计过程中引导学生思考如何用有限元软件来模拟真实情景；在实践过程中引导学生进行各种模拟试验操作。

1.课程简介并通过对不同因素对混凝土楼盖工程特点的分析，让学生了解施工过程中使用混凝土楼盖材料时所需考虑的因素。

该课程设计时突出一个重点，即要让学生充分认识到这一点，在该过程中，我们采取了多种方法让学生了解该技术，以及在实践过程中如何操作。

同时，课程设计也结合了传统教学模式，学生只需完成教材上学习过但自己还没有接触过的知识，如力学常识等。

在这里，我们还邀请相关专业教师，给学生讲解工程实践中常见问题，引导学生掌握相应方法。

课程设计还将安排学生与企业导师共同探讨这些问题并提出解决方案。

此外，在课程设计中，学生要充分利用各种资源进行实践操作，从而提高其综合素质。

在此基础上，指导学生设计创新项目，从而提高学生综合能力。

通过本次课程设计，让学生对混凝土楼盖在施工中主要考虑因素进行了了解，同时还将该技术应用到具体项目中。

2.课程目标本课程以实际工程项目为导向，从企业急需人才的角度出发，通过案例教学法、案例分析法和问题引导法等方法，设计并实施具有创新性和实用性的实验项目，培养学生从多角度分析问题和解决问题能力。

本课程学习的目标是通过多个角度，如：从理论角度来研究和解决实际工程问题；从工程角度来研究和解决实际工程问题。

混凝土课程设计双向板楼盖一、课程目标知识目标：1. 让学生掌握混凝土双向板楼盖的基本概念、分类及构造原理；2. 让学生了解混凝土双向板楼盖的设计方法、计算步骤和验算标准；3. 使学生了解混凝土双向板楼盖在我国建筑行业中的应用及发展。

技能目标：1. 培养学生运用理论知识，分析混凝土双向板楼盖在实际工程中的问题，并提出解决方案的能力；2. 培养学生运用计算软件，完成混凝土双向板楼盖设计计算和验算的能力；3. 提高学生团队协作能力，通过分组讨论、汇报等形式，培养学生的沟通与表达技巧。

情感态度价值观目标：1. 培养学生对土木工程专业的热爱，增强学生的职业认同感；2. 培养学生严谨的科学态度，树立正确的工程质量意识；3. 增进学生对我国建筑行业的了解，激发学生为我国建筑事业做贡献的意愿。

课程性质分析：本课程属于土木工程专业课程，旨在让学生掌握混凝土双向板楼盖的设计方法，培养学生解决实际工程问题的能力。

学生特点分析：学生已具备一定的力学基础和混凝土结构基本知识，具有较强的学习能力和实践操作能力。

教学要求：结合学生特点和课程性质，将课程目标分解为具体的学习成果，注重理论与实践相结合，提高学生的实际操作能力。

在教学过程中，注重启发式教学，引导学生主动思考，培养学生的创新意识和解决问题的能力。

二、教学内容1. 混凝土双向板楼盖基本概念：介绍双向板楼盖的定义、特点及应用场景，使学生了解双向板的受力特性及结构优势。

2. 混凝土双向板楼盖的分类及构造：分析不同类型的双向板楼盖，讲解其构造要求及设计要点，提高学生对双向板楼盖结构的认识。

3. 设计原理与方法：详细讲解混凝土双向板楼盖的设计原理，包括荷载组合、内力分析、截面设计等，使学生掌握双向板楼盖的设计流程。

4. 计算步骤与验算标准：结合教材内容，指导学生完成双向板楼盖的计算步骤，了解相关验算标准，确保设计的合理性和安全性。

5. 实际案例分析：分析典型混凝土双向板楼盖工程案例，让学生了解实际工程中可能出现的问题及解决方案，提高学生的工程实践能力。

钢筋混凝土单向板肋梁楼盖课程设计计算书姓名：学号：班级：指导教师：一、设计资料1、楼面的可变荷载标准值为24.5/kN m 。

2、楼面做法：：（1）、楼面面层：水磨石地面2/65.0m kN（2）、钢筋混凝土现浇板：钢筋混凝土容重3/25m kN =γ（3）、平顶粉刷：2/25.0m kN 3、材料选用：（1）、混凝土：C20或C30（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，板内及梁内的其它钢筋可以采用HRB335级。

二、楼盖的结构平面布置1、主梁沿横向布置，次梁沿纵向布置。

确定主梁的跨度为6.6m ，次梁的跨度为5.4m ，主梁每跨内布置两根次梁，板的跨度为6.6/3 2.2m =，0201/ 6.6/2.23l l ==因此按单项板设计。

2、按高跨比条件，要求板厚2200/3073h mm ≥=，对于工业建筑的楼板，要求mm h 70≥，取板厚mm h 80=。

3、次梁的截面高度应满足1154005400~~(300~450)12181812h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，取450h mm =。

截面宽度取mm b 200=。

4、主梁的截面高度应该满足1166006600~~(440~660)8141510h L mm mm ⎛⎫⎛⎫=== ⎪ ⎪⎝⎭⎝⎭，600h mm =。

截面宽度取mm b 300=。

三、板的设计（按塑性内力重分布计算）3.1 荷载计算水磨石地面 20.65/kN m 80mm 钢筋混凝土板 20.0825 2.0/kN m ⨯= 平顶粉刷 20.25/kN m小计 永久荷载：22.9/k g kN m =可变荷载：24.51 4.5/k q kN m =⨯=永久荷载分项系数取1.2；因为工业建筑楼板的楼面可变荷载标准值大于2/0.4m kN ，所以可变荷载分项系数取1.3。

于是板的荷载设计值：永久荷载设计值：22.9 1.2 3.48/g kN m =⨯= 可变荷载设计值：24.5 1.2 5.4/q kN m =⨯=荷载总设计值：28.88/g q kN m +=，近似取为29.0/g q kN m +=3.2 板的计算简图’图 1 板的支承布置图按塑性内力重分布设计。
