混凝土课程设计--钢筋混凝土结构楼盖课程设计

《混凝土结构》（楼盖）课程设计任务书一．设计题目现浇钢筋混凝土整体式肋梁楼盖结构二．设计目的1．了解现浇混凝土结构单向板肋梁楼盖、双向板肋梁楼盖的一般设计过程；2．通过单向板肋梁板、次梁的设计计算，掌握考虑塑性内力重分布的计算方法；通过主梁的设计计算，掌握按弹性理论分析内力的方法；3．通过双向板、次梁、主梁的设计计算，掌握按弹性理论分析内力的方法；4．熟悉现浇梁、板的构造要求；5．掌握钢筋混凝土结构施工图的表达方式、制图规范、提高绘图能力；6．学习绘制钢筋材料表。

三．设计内容及要求(一)设计计算说明书的编制依据有关规范、文献，进行结构选型、结构布置、结构设计计算。

主要包括如下内容：1．进行结构选型、柱网布置，主、次梁布置；2．楼板、主梁及次梁截面尺寸的确定；3．混凝土、钢筋强度等级的选择；4．确定连续板、连续次梁及连续主梁的计算单元及计算简图；5．计算永久荷载（恒荷载）及可变荷载（活荷载）；6．不同荷载下的连续板、连续次梁及连续主梁的内力计算：单向板：按考虑塑性内重分布的方法计算。

次梁：按考虑塑性内重分布的方法计算。

主梁：按弹性理论方法计算。

双向板及其主、次梁：按弹性理论方法计算。

7．选取板、次梁及主梁控制截面内力，分别进行配筋设计及构造设计，并进行裂缝及变形验算。

（二）绘制结构施工图及钢筋材料表：（1）楼盖结构布置图（楼板、次梁、主梁布置）；（2）楼板配筋图及钢筋表；（3）次梁的配筋图及钢筋表；（4）主梁的抵抗弯矩图，配筋图及钢筋表。

（三）完成成果要求：（1）设计计算书一份。

（2）绘制结构施工图一张A1号图纸，包括楼盖结构布置图，楼板配筋图，次梁的配筋图，主梁的抵抗弯矩图，配筋图。

四．设计原始资料1．学生分组及设计参数见表1。

每组3-5人，其他参数由指导教师确定。

2．楼面做法：工业仓库：20-25mm厚水泥砂浆地面；钢筋混凝土现浇楼板；15-20mm厚石灰砂浆抹底。

百货商场、百货商场楼盖：大理石地面，可根据相关图集由学生自己确定构造做法。

钢筋混凝土肋梁楼盖课程设计一、课程背景介绍钢筋混凝土肋梁楼盖是建筑领域中常见的一种楼盖结构形式，具有较好的承载性能和变形性能，能够满足大跨度楼盖的要求。

本课程旨在通过系统的理论学习和实际操作，使学生掌握钢筋混凝土肋梁楼盖的设计原理、计算方法和施工技术，培养学生的实际动手能力和工程实践能力。

二、课程目标1.掌握钢筋混凝土肋梁楼盖的结构特点和设计原理；2.熟悉钢筋混凝土肋梁楼盖的计算方法和相关规范要求；3.能够运用专业软件进行钢筋混凝土肋梁楼盖的结构分析和设计；4.能够进行实际工程中的钢筋混凝土肋梁楼盖施工技术操作。

三、课程内容1.钢筋混凝土肋梁楼盖的结构特点介绍；2.钢筋混凝土肋梁楼盖的受力分析与设计原理；3.钢筋混凝土肋梁楼盖的构造形式和构造方法；4.钢筋混凝土肋梁楼盖的相关规范和标准要求；5.钢筋混凝土肋梁楼盖的计算方法和专业软件运用；6.钢筋混凝土肋梁楼盖的施工技术及实际操作。

四、教学方法1.理论课：通过教师讲授、案例分析和课堂讨论等方式，使学生掌握钢筋混凝土肋梁楼盖的设计原理和计算方法；2.实践课：设置相关实验项目和工程案例，让学生亲自动手进行钢筋混凝土肋梁楼盖的设计和施工操作，培养学生的实际动手能力；3.综合实习：组织学生到实际工地进行实习，让学生了解钢筋混凝土肋梁楼盖的施工现场和实际工程操作。

五、教学过程1.钢筋混凝土肋梁楼盖的结构特点介绍通过理论讲授和案例分析，介绍钢筋混凝土肋梁楼盖的结构形式、优点和适用范围，并引入实际工程案例进行讨论。

2.钢筋混凝土肋梁楼盖的受力分析与设计原理通过理论讲解和问题分析，介绍钢筋混凝土肋梁楼盖的受力特点和分析方法，讲解肋梁的设计原理和受力要求。

3.钢筋混凝土肋梁楼盖的构造形式和构造方法通过案例分析和课堂讨论，介绍钢筋混凝土肋梁楼盖的构造形式和构造方法，并分析不同构造形式的适用条件。

4.钢筋混凝土肋梁楼盖的相关规范和标准要求通过教师讲解和学生自主学习，了解钢筋混凝土肋梁楼盖的相关规范和标准要求，培养学生的规范意识和标准执行能力。

钢筋混凝土肋梁楼盖课程设计第一部分：课程介绍1.1课程名称：钢筋混凝土肋梁楼盖设计1.2课程目的：本课程旨在帮助学生掌握钢筋混凝土肋梁楼盖的设计原理、计算方法和实际应用技能，为学生今后的工程实践提供基础支持。

1.3课程对象：本课程适合建筑工程、土木工程和相关专业的本科生或研究生，以及从事相关工程设计和施工的工程师、技术人员。

第二部分：课程大纲2.1基础知识介绍2.1.1钢筋混凝土结构概述2.1.2肋梁楼盖的定义和特点2.2肋梁楼盖结构原理2.2.1肋梁楼盖的受力特点2.2.2肋梁楼盖的结构构造2.3肋梁楼盖设计规范2.3.1钢筋混凝土设计规范概述2.3.2肋梁楼盖设计的相关规范和标准2.4肋梁楼盖结构计算方法2.4.1荷载计算原理2.4.2钢筋混凝土构件受力分析2.4.3肋梁楼盖设计的计算方法2.5肋梁楼盖实例分析2.5.1典型肋梁楼盖设计案例分析2.5.2肋梁楼盖结构设计的实际问题解决2.6肋梁楼盖设计软件应用2.6.1计算软件介绍2.6.2肋梁楼盖设计软件的操作和应用技巧第三部分：教学方法3.1理论教学和实践相结合3.1.1理论课程讲解3.1.2实例分析和案例教学3.1.3软件应用实践3.2学生参与式教学3.2.1学生独立或小组完成设计案例分析3.2.2班级讨论和分享3.3培养学生综合分析和解决问题的能力3.3.1强调案例分析和问题解决3.3.2激发学生的创新意识和工程实践能力第四部分：教学内容详细介绍4.1基础知识介绍4.1.1钢筋混凝土结构概述钢筋混凝土结构的组成和特点4.1.2肋梁楼盖的定义和特点肋梁楼盖的结构形式和用途4.2肋梁楼盖结构原理4.2.1肋梁楼盖的受力特点肋梁楼盖受力特点的分析和理解4.2.2肋梁楼盖的结构构造肋梁楼盖结构构造的要点和设计原则4.3肋梁楼盖设计规范4.3.1钢筋混凝土设计规范概述钢筋混凝土设计规范的基本内容和适用范围4.3.2肋梁楼盖设计的相关规范和标准肋梁楼盖设计的规范和标准要求4.4肋梁楼盖结构计算方法4.4.1荷载计算原理肋梁楼盖设计中荷载计算的基本原理4.4.2钢筋混凝土构件受力分析钢筋混凝土构件受力分析的基本方法和步骤4.4.3肋梁楼盖设计的计算方法肋梁楼盖设计计算的相关方法和步骤4.5肋梁楼盖实例分析4.5.1典型肋梁楼盖设计案例分析典型肋梁楼盖设计案例的分析和讨论4.5.2肋梁楼盖结构设计的实际问题解决肋梁楼盖设计中的实际问题及解决方法分析4.6肋梁楼盖设计软件应用4.6.1计算软件介绍目前常用的肋梁楼盖设计计算软件的介绍4.6.2肋梁楼盖设计软件的操作和应用技巧肋梁楼盖设计软件的基本操作方法和应用技巧第五部分：课程实践5.1设计案例实操5.1.1根据教师提供的实际案例，学生独立或小组完成肋梁楼盖设计5.1.2学生对设计结果进行讨论和分析5.2现场考察与实习5.2.1参观相关工程实践现场观摩相关肋梁楼盖工程实践现场，了解实际施工情况5.2.2实习实践学生参与相关工程实践，了解设计与施工现场的实际操作第六部分：考核与评估6.1平时成绩6.1.1课堂参与度6.1.2作业完成情况6.1.3课堂小测验成绩6.2期中考核6.2.1设计案例分析报告6.2.2考试成绩6.3期末考核6.3.1综合项目设计报告6.3.2实际操作能力评估第七部分：课程材料7.1参考书目7.1.1教材：《钢筋混凝土结构设计原理》7.1.2辅助教材：《钢筋混凝土设计手册》7.1.3专业期刊：《土木工程学报》7.2教学案例7.2.1肋梁楼盖设计实例资料7.2.2相关工程实践现场资料7.3软件操作指南7.3.1钢筋混凝土设计软件操作手册7.3.2肋梁楼盖设计软件使用指导第八部分：课程总结8.1学生学习效果总结8.1.1对课程内容的理解和掌握程度8.1.2实际操作能力的提升情况8.2教学反思和改进8.2.1学生反馈意见整理8.2.2教师教学方法总结与反思8.3课程展望8.3.1对学生今后工程实践的指导与建议8.3.2对相关课程的拓展与发展建议以上为钢筋混凝土肋梁楼盖课程设计大纲，希望对您的学习和工作有所帮助。

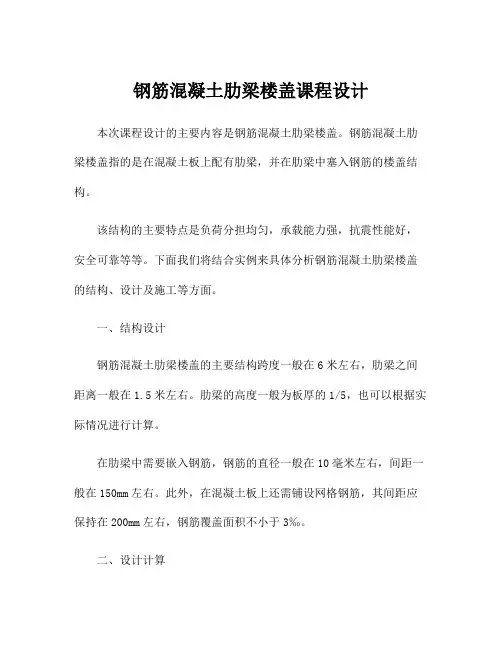

钢筋混凝土肋梁楼盖课程设计本次课程设计的主要内容是钢筋混凝土肋梁楼盖。

钢筋混凝土肋梁楼盖指的是在混凝土板上配有肋梁，并在肋梁中塞入钢筋的楼盖结构。

该结构的主要特点是负荷分担均匀，承载能力强，抗震性能好，安全可靠等等。

下面我们将结合实例来具体分析钢筋混凝土肋梁楼盖的结构、设计及施工等方面。

一、结构设计钢筋混凝土肋梁楼盖的主要结构跨度一般在6米左右，肋梁之间距离一般在1.5米左右。

肋梁的高度一般为板厚的1/5，也可以根据实际情况进行计算。

在肋梁中需要嵌入钢筋，钢筋的直径一般在10毫米左右，间距一般在150mm左右。

此外，在混凝土板上还需铺设网格钢筋，其间距应保持在200mm左右，钢筋覆盖面积不小于3‰。

二、设计计算钢筋混凝土肋梁楼盖的设计计算主要是根据工程建筑内容及地理情况来进行计算。

在计算时，需考虑到地震荷载、脆性破坏、荷载集中、钢筋强度等多个因素。

在应力分析时，需要确定承载板的受力情况。

具体计算过程需要综合考虑整个结构体系，合理布置肋梁，使其承载均匀，达到最优化的效果。

三、施工细节在施工钢筋混凝土肋梁楼盖时，需要注意以下几个细节：1.钢筋组合：钢筋之间不能相互交叉，钢筋组合要符合标准，钢筋的连接处需要进行这条形焊接。

2.阴阳角的处理：出现阴阳角时，需要使用孔洞换涨板加固，能够有效地防止开裂。

3.细节处的注意：在施工的过程中，需要注意处理细节处的问题。

例如，在钢筋塞入肋梁中时，需要做好导头的安装，以免造成钢筋进入不了。

总之，钢筋混凝土肋梁楼盖是结构体系完整、承重能力强、抗震性能好、安全可靠的重要建筑结构之一，其设计计算及施工细节需要严格按照标准进行实施。

混凝土楼盖设计课程设计一、教学目标本课程的教学目标是使学生掌握混凝土楼盖设计的理论基础和实际应用能力。

通过本课程的学习，学生应能理解楼盖的设计原理，掌握楼盖设计的计算方法和步骤，并能够运用所学知识进行简单的楼盖设计。

具体来说，知识目标包括：1.掌握楼盖的受力特点和设计原则。

2.理解混凝土楼盖的常见结构和设计要求。

3.熟悉楼盖设计的计算方法和步骤。

技能目标包括：1.能够运用所学知识进行楼盖的设计计算。

2.能够根据设计要求选择合适的楼盖结构和材料。

3.能够进行楼盖设计的图表绘制和文字说明。

情感态度价值观目标包括：1.培养学生的工程责任感和安全意识，使其在设计过程中能够充分考虑结构和安全性。

2.培养学生的创新意识和团队合作精神，使其能够在设计过程中提出合理的方案并与他人合作完成设计。

二、教学内容本课程的教学内容主要包括混凝土楼盖的设计原理、设计方法和实际应用。

具体包括以下几个部分：1.楼盖的受力特点和设计原则：介绍楼盖在荷载作用下的受力特点，以及设计楼盖时应遵循的原则。

2.混凝土楼盖的常见结构和设计要求：介绍混凝土楼盖的常见结构形式，以及各种结构的设计要求和计算方法。

3.楼盖设计的计算方法和步骤：讲解楼盖设计的计算方法和步骤，包括荷载计算、内力计算、截面设计等。

4.楼盖设计的实际应用：通过实际案例分析，使学生能够将所学知识应用于实际楼盖设计中。

为了提高学生的学习兴趣和主动性，本课程将采用多种教学方法相结合的方式进行教学。

具体包括以下几种方法：1.讲授法：通过教师的讲解，使学生掌握楼盖设计的基本原理和计算方法。

2.案例分析法：通过分析实际案例，使学生能够将所学知识应用于实际楼盖设计中。

3.实验法：通过实验，使学生能够直观地了解楼盖的受力特点和设计要求。

4.讨论法：通过小组讨论，培养学生的团队合作精神和创新意识。

四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：选用权威、实用的楼盖设计教材，作为学生学习的主要参考资料。

钢筋混凝土课程设计钢筋混凝土楼盖课程设计计算书一、设计资料1、概况某多层工业建筑楼盖，环境类别为一类，楼盖拟采用现浇钢筋混凝土梁板结构。

生产车间的四周外墙均为承重砖墙，其中墙厚370mm，采用MU10烧结普通砖、M5混合砂浆砌筑。

内设钢筋混凝土柱，其截面尺寸为400mm×400mm。

2、楼面做法20mm厚的水泥砂浆面层，钢筋混凝土板80mm，20mm的石灰砂浆天棚抹灰。

3、活载楼面活荷载标准值4.0KN/m2。

4、荷载系数恒载分项系数为1.2；活荷载分项系数为1.4（因楼面活荷载标准值大于4kN/m2）。

5、材料混凝土强度等级采用C30（ƒ c=14.3N/mm2；ƒ t=1.43N/mm2）梁内受力纵筋主筋采用HRB335级（ƒy=300N/mm2），其他钢筋为HPB300级（ƒ y=270N/mm2）二、构件截面尺寸的确定确定主梁的跨度为6.9m,次梁的跨度为6.3m,主梁每跨内布置两根次梁,板的跨度为2.2m。

楼盖结构布置图见图纸。

板厚：当h≥l/40=2300/40=55(mm)时，对于工业建筑的楼盖板要求h≥80mm，取h=80mm。

次梁的截面高度应满足h＝l/（12~18）=6000/（12~18）=350~525(mm)，考虑到活荷载较大，取h=500mm，取b=200mm。

主梁的梁高h＝l/(8~14)=6900/(8~14)=493~862.5(mm)，取h=600mm，梁宽b=250mm。

三、板的计算（按塑性理论）考虑到内力重分布，设计标准要求单向板的长宽比大于或等于3，这里12/l l =6300/2300=2.74<3，宜按双向板设计，按单向板设计时，应沿长边方向布置足够数量的构造钢筋。

这里按单向板设计。

1、荷载板的恒荷载标准值：20mm 厚水泥砂浆楼面 0.02×20=0.4(kN/2m ) 80mm 厚钢筋混凝土板 0.08×25=2(kN/2m ) 20mm 石灰砂浆 0.02×17=0.34(kN/2m ) 小计 2.74kN/2m 活荷载标准值 4kN/2m 恒荷载设计值 g ＝2.74×1.2=3.29(kN/2m ) 活荷载设计值 q=4.00×1.4=5.60(kN/2m ) 荷载载总设计值 g+q ＝3.29﹢5.6=8.89(kN/m 2), 取:8.89kN/2m2、计算简图取次梁截面200mm ×500mm,板在墙上的支承宽度为120mm ，如图1所示。

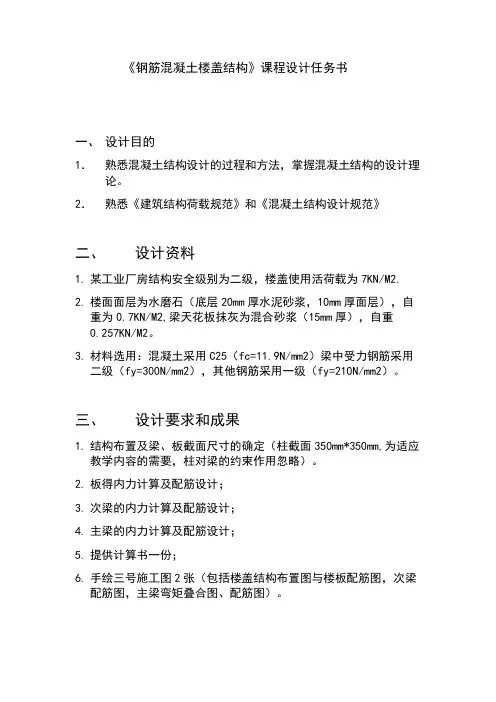

《钢筋混凝土楼盖结构》课程设计任务书一、设计目的1．熟悉混凝土结构设计的过程和方法，掌握混凝土结构的设计理论。

2．熟悉《建筑结构荷载规范》和《混凝土结构设计规范》二、设计资料1.某工业厂房结构安全级别为二级，楼盖使用活荷载为7KN/M2.2.楼面面层为水磨石（底层20mm厚水泥砂浆，10mm厚面层），自重为0.7KN/M2,梁天花板抹灰为混合砂浆（15mm厚），自重0.257KN/M2。

3.材料选用：混凝土采用C25（fc=11.9N/mm2）梁中受力钢筋采用二级（fy=300N/mm2），其他钢筋采用一级（fy=210N/mm2）。

三、设计要求和成果1.结构布置及梁、板截面尺寸的确定（柱截面350mm*350mm,为适应教学内容的需要，柱对梁的约束作用忽略）。

2.板得内力计算及配筋设计；3.次梁的内力计算及配筋设计；4.主梁的内力计算及配筋设计；5.提供计算书一份；6.手绘三号施工图2张（包括楼盖结构布置图与楼板配筋图，次梁配筋图，主梁弯矩叠合图、配筋图）。

四、参考资料（一）.选用规范1.《建筑结构荷载规范》Load code for the design of building structures(GB50000-2001).2.《混凝土结构设计规范》Code for design of concrete structure (GB50010-2002).3.《建筑结构制图标准》Standard for structuredrawings(GB/T50105-2001).（二）.其他1．《混凝土结构》及教材2.相关参考资料钢筋混凝土楼盖设计计算书1、设计要求1. 某工业厂房结构安全级别为二级，楼盖使用活荷载为7KN/M2.2. 楼面面层为水磨石（底层20mm厚水泥砂浆，10mm厚面层），自重为0.7KN/M2,梁天花板抹灰为混合砂浆（15mm厚），自重0.257KN/M2。

3. 材料选用：混凝土采用C25（fc=11.9N/mm2）梁中受力钢筋采用二级（fy=300N/mm2），其他钢筋采用一级（fy=210N/mm2）。

钢筋混凝土单向板肋梁楼盖课程设计钢筋混凝土单向板肋梁楼盖是一种常见的建筑构件，所用材料质量良好，受力特性稳定，在现代建筑结构中有着广泛的应用。

本文以钢筋混凝土单向板肋梁楼盖的课程设计为主题，总结和分析钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其分析，为建筑结构中此类构件的设计提供参考。

一、钢筋混凝土单向板肋梁楼盖构造原理钢筋混凝土单向板肋梁楼盖由梁、柱、肋板和楼盖组成，中间的梁是支承楼盖的支撑构件，而柱是支承梁的柱，楼盖主要用于形成房屋顶部的屋面，肋板是梁和楼盖之间的平衡器，它们一般采用钢筋混凝土结构，在构造中，钢筋与混凝土所形成的共同单元，得以最大程度的利用结构材料的力学性能。

二、钢筋混凝土单向板肋梁楼盖施工方法1.钢筋混凝土单向板肋梁楼盖施工前，应对梁、肋板、楼盖进行满足要求的计算，图纸设计等。

2.检查材料的质量，确保材料的质量达到规定的标准。

3.组装梁，焊接完成，加固更加稳定。

4.安装肋板，钻孔，焊接完成。

5.安装楼盖，完成封闭。

6.完成水泥浇筑，形成完整的钢筋混凝土单向板肋梁楼盖。

三、钢筋混凝土单向板肋梁楼盖力学分析1.算梁的抗弯承载力：采用矩形截面，结合最大弯矩原理和弹性理论计算梁的抗弯承载力。

2.算肋板的抗压及抗拉承载力：采用快速分层法计算肋板的抗压及抗拉承载力。

3.算楼盖的抗压承载力：采用有限元计算方法，根据楼盖的结构形式和材料性质，进行局部分析和整体分析，确定其承载能力。

四、结论1.筋混凝土单向板肋梁楼盖是一种常见的建筑构件，具有良好的材料质量和受力性能，有着广泛的应用。

2.施工中，应充分考虑原材料的质量、构造原理、施工方法以及力学分析等多方面，确保钢筋混凝土单向板肋梁楼盖的安全可靠。

本文总结了钢筋混凝土单向板肋梁楼盖的构造原理、施工方法及其力学分析，为该类结构的设计提供参考，以期能够更好的为建筑结构的安全可靠性提供保障。
