钢筋混凝土单向板肋梁楼盖课程设计指导书毕业用

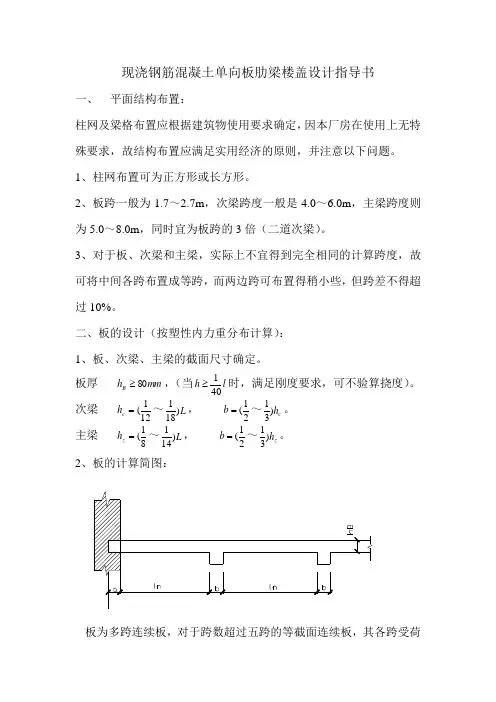

现浇钢筋混凝土单向板肋梁楼盖设计指导书一、 平面结构布置：柱网及梁格布置应根据建筑物使用要求确定，因本厂房在使用上无特殊要求，故结构布置应满足实用经济的原则，并注意以下问题。

1、柱网布置可为正方形或长方形。

2、板跨一般为1.7～2.7m ，次梁跨度一般是4.0～6.0m ，主梁跨度则为5.0～8.0m ，同时宜为板跨的3倍（二道次梁）。

3、对于板、次梁和主梁，实际上不宜得到完全相同的计算跨度，故可将中间各跨布置成等跨，而两边跨可布置得稍小些，但跨差不得超过10%。

二、板的设计（按塑性内力重分布计算）： 1、板、次梁、主梁的截面尺寸确定。

板厚 mm h B 80≥，（当l h 401≥时，满足刚度要求，可不验算挠度）。

次梁 121(=c h ～L )181， 21(=b ～c h )31。

主梁 1(=z h ～L )1， 1(=b ～z h )1。

相同，且跨差不超过10%时，均可按五跨等跨度连续板计算。

当按塑性内力重分布计算时，其计算跨度： 中跨： n l l =0边跨： a l h l l n B n 21210+≤+=. (mm a 120=) 3、荷载计算： 取1m 宽板带计算：面层 水磨石每平方米重×1 = m kN /根据各跨跨中及支座弯矩可列表计算如下：位于次梁内跨上的板带，其内区格四周与梁整体连接，故其中间跨的跨中截面（2M 、3M ）和中间支座（c M ）计算弯矩可以减少20%，其他截面则不予以减少。

为了便于施工，在同一板中，钢筋直径的种类不宜超过两种，并注意相邻两跨跨中及支座钢筋宜取相同的间距或整数倍（弯起式配筋） 6、确定各种构造钢筋：包括分布筋、嵌入墙内的板面附加钢筋，垂直于主梁的板面附加钢筋。

7、绘制板的配筋示意图： 可用弯起式或分离式配筋。

三、次梁设计（按塑性内力重分布计算）： 1、确定计算跨度及计算简图。

边跨： a l l l n n 2025.10+≤= (mm a 240=) 当跨差不超过10%时，按等跨连续梁计算。

现浇钢筋混凝土楼盖课程设计任务书学生姓名:专业学号：指导教师:北京交通大学海滨学院土木工程系2012.12钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面如图所示，其中纵向尺寸5＊L y，横向尺寸3＊Lx；楼盖尺寸由教师指定（根据学号进行分配）（采用现浇钢筋混凝土单向板肋梁楼盖）图1 楼面平面示意二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、Ly和Lx尺寸（见设计分组表）楼盖平面轴线尺寸示意图如图2所示.图2 楼面平面轴线尺寸2、生产车间的四周外墙均为承重砖墙，其中纵墙厚370mm，横墙厚度240mm，采用MU10烧结普通砖、M5混合砂浆砌筑。

内设钢筋混凝土柱，其截面尺寸为350mm×350mm。

3、荷载（1）、楼面活荷载，单位为2kN（见设计分组表）/m（2）、楼面面层：水磨石地面2kN.0m/65（3）、楼盖自重：钢筋混凝土自重标准值3/25m kN =γ（4）、平顶粉刷：2/25.0m kN 4、材料 （1）、混凝土：C30（2）、钢筋：主梁及次梁受力筋用HRB400级钢筋，梁箍筋及板内构造筋采用HRB335级钢筋。

5、环境类别：一类 四、 设计内容1. 按指导教师给定的分组进行设计,编制设计计算书。

2. 用2号图纸2张或1号图纸1张绘制楼盖结构施工图，包括结构平面布置图，板配筋图，次梁和主梁配筋图（用铅笔图绘制）。

3. 结构平面布置：按指定的分组进行单向板肋梁楼盖布置，各构件按类型编号，主梁建议采用横向布置，梁宜贯通，布置应规整，同类型构件截面应尽可能统一。

西南林业大学土木工程学院土木工程专业钢筋混凝土单向板肋梁楼盖课程设计任务书和指导书指导教师：王琼芬2013年9月钢筋混凝土单向板肋梁楼盖结构课程设计任务书设计题目：某多层工业厂房楼面尺寸如图1所示，采用现浇钢筋混凝土单向板肋梁楼盖，环境类别为一类，内框架承重结构体系，外墙厚240mm，主梁支承处设壁柱。

不考虑抗震设防。

一、设计内容（即成果形式）1、结构平面布置：柱网、主梁、次梁和板的布置。

2、板的强度计算：（板的内力按考虑塑性内力重分布的的计算方法计算）。

3、次梁的强度计算（板的内力按考虑塑性内力重分布的的计算方法计算）。

4、主梁的强度计算：（主梁内力按弹性理论计算）。

5、用传统方式绘制结构施工图。

（1）结构平面布置图（主、次梁及板相应的编号）；（2）板、次梁配筋图；（3）主梁配筋图（钢筋分离图、主梁弯矩包络图及材料抵抗弯矩图）；（4）钢筋表及必要的施工说明（所有钢筋应编号并在钢筋表中列出）。

6、用平面整体表示方法绘制梁、板的结构施工图二、设计资料1、题号：第 题（丛题号表中选取）；2、建筑平面尺寸，见图1所示；（注：①主梁下设混凝土垫块200mm 厚；②主梁下墙垛尺寸为370×490；③中柱用钢筋混凝土柱，尺寸为400×400，位置由设计者根据柱网布置确定。

） 3、 荷载：（1）使用荷载（即活荷载，由学生所选题号根据题号表确定） （2）楼面面层：20mm 厚水泥砂浆面层，18=m γkN/m 3； （3）钢筋混凝土容重：25=c γkN/m 3；（4）梁侧面，板底粉刷层：15mm 厚混合砂浆，17=γkN/m 3。

题 号 表：钢筋混凝土单向板肋梁楼盖结构课程设计指导书一、 结构平面布置墙、梁、柱的位置要按建筑物的使用要求决定，因本设计无特殊要求，故结构布置要求符合使用、经济和施工方面的原则，楼梯在示意图外。

1、 柱网可布置成长方形和正方形；2、 板的跨度：（即次梁的间距）一般为1.7~2.7m 比较经济，尽可能等跨布置，由于实际上不易做到等跨布置，所以可把边跨布置的小一些，但跨差不宜大于10%；3、 次梁的跨度：（即主梁的间距）在4.0~6.0m 比较合理，尽可能等跨布置，若不能可把边跨布置的小些，但跨差也不宜大于10%；4、 主梁的跨度：（即柱距）一般为5.0~8.0m 比较经济，而且为板跨的2~3倍为宜，不等跨布置时，但跨差不宜大于10%。

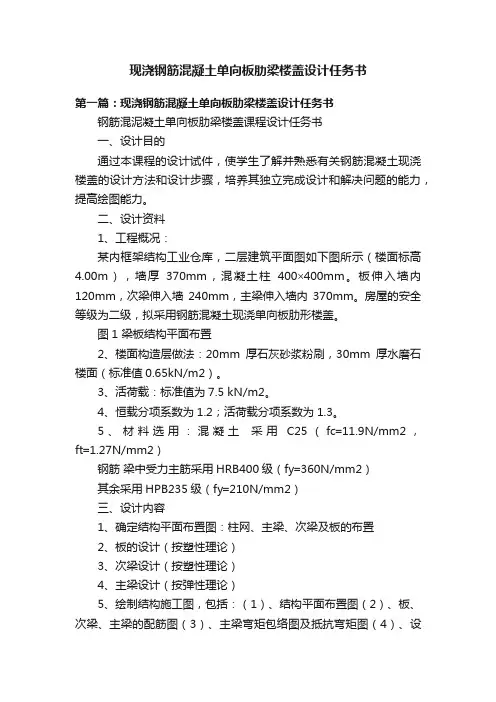

现浇钢筋混凝土单向板肋梁楼盖设计任务书第一篇：现浇钢筋混凝土单向板肋梁楼盖设计任务书钢筋混泥凝土单向板肋梁楼盖课程设计任务书一、设计目的通过本课程的设计试件，使学生了解并熟悉有关钢筋混凝土现浇楼盖的设计方法和设计步骤，培养其独立完成设计和解决问题的能力，提高绘图能力。

二、设计资料1、工程概况：某内框架结构工业仓库，二层建筑平面图如下图所示（楼面标高4.00m），墙厚370mm，混凝土柱400⨯400mm。

板伸入墙内120mm，次梁伸入墙240mm，主梁伸入墙内370mm。

房屋的安全等级为二级，拟采用钢筋混凝土现浇单向板肋形楼盖。

图1 梁板结构平面布置2、楼面构造层做法：20mm厚石灰砂浆粉刷，30mm厚水磨石楼面（标准值0.65kN/m2）。

3、活荷载：标准值为7.5 kN/m2。

4、恒载分项系数为1.2；活荷载分项系数为1.3。

5、材料选用：混凝土采用C25（fc=11.9N/mm2，ft=1.27N/mm2）钢筋梁中受力主筋采用HRB400级（fy=360N/mm2）其余采用HPB235级（fy=210N/mm2）三、设计内容1、确定结构平面布置图：柱网、主梁、次梁及板的布置2、板的设计（按塑性理论）3、次梁设计（按塑性理论）4、主梁设计（按弹性理论）5、绘制结构施工图，包括：（1）、结构平面布置图（2）、板、次梁、主梁的配筋图（3）、主梁弯矩包络图及抵抗弯矩图（4）、设计说明（5）、次梁钢筋材料表四、成果要求1、课程设计在1周内完成。

2、计算书必须统一格式，并用钢笔抄写清楚（或打印）。

计算书（施工图）装订顺序：封面、评语页、目录、任务书、设计说明、计算书正文和施工图。

3、施工图统一为A3图纸。

要求图面布局均匀、比例适当、线条流畅、整洁美观，严格按照建筑制图标准作图。

4、在完成上述设计任务后方可参加设计答辩及成绩评定。

五、参考资料1、《混凝土结构设计》，梁兴文主编，中国建筑工业出版社2、GB50010-2002，《混凝土结构设计规范》3、GB50009-2001，《建筑荷载设计规范》第二篇：整体式单向板肋梁楼盖设计任务书整体式单向板肋梁楼盖设计任务书设计某三层轻工厂房车间的楼盖，拟采用整体式钢筋混凝土单向板肋梁楼盖，要求进行第二层楼面梁格布置，确定梁、板、柱截面尺寸，计算梁板配筋，并绘制施工图。

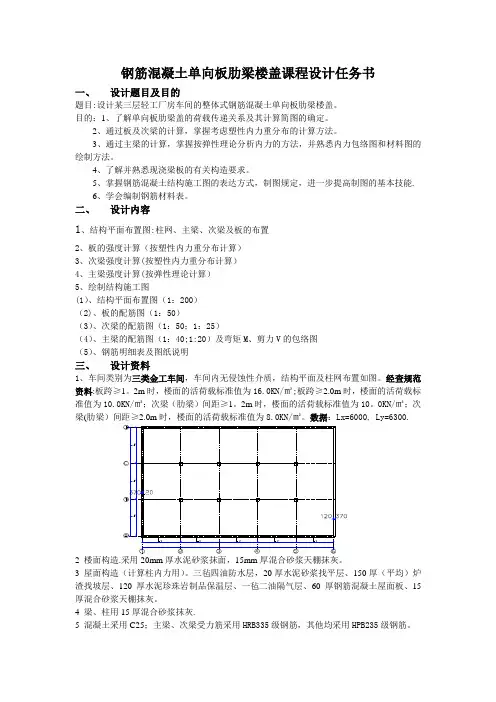

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0KN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0KN/㎡。

数据：Lx=6000, Ly=6300。

LLL2 楼面构造。

采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。

4 梁、柱用15厚混合砂浆抹灰。

5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

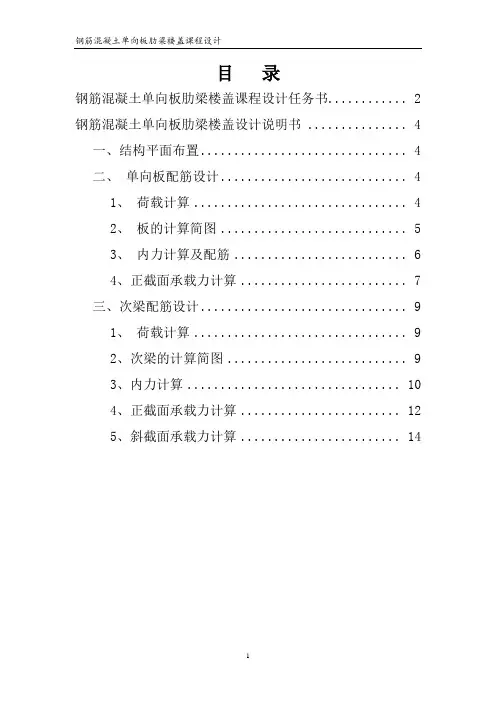

目录钢筋混凝土单向板肋梁楼盖课程设计任务书 (2)钢筋混凝土单向板肋梁楼盖设计说明书 (4)一、结构平面布置 (4)二、单向板配筋设计 (4)1、荷载计算 (4)2、板的计算简图 (5)3、内力计算及配筋 (6)4、正截面承载力计算 (7)三、次梁配筋设计 (9)1、荷载计算 (9)2、次梁的计算简图 (9)3、内力计算 (10)4、正截面承载力计算 (12)5、斜截面承载力计算 (14)钢筋混凝土单向板肋梁楼盖课程设计任务书一、 设计题目某工业厂房单向板肋梁楼盖设计（周边为240mm 厚墙体） 二、 设计内容1、结构平面布置：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算，板厚度按跨度要求合理取值）3、次梁强度计算（按塑性内力重分布计算）4、绘制结构施工图①结构平面布置图（列于设计说明书中） ②板的配筋图（手工绘制A2图纸，1：100）③次梁的配筋图（手工绘制A2图纸，包括梁纵截面和剖面详图）（纵截面比例：1:50 ；横截面比例：1:10） 三、 设计资料1、楼面的均布活荷载标准值为2/4.6m kN ；2、楼面面层为20mm 厚水泥砂浆,梁板的天棚抹灰为15mm 厚混合砂浆；3、材料选用：①混凝土： C20 （2/6.9mm N f c =；2/1.1mm N f t =）②钢筋：梁的受力纵筋采用HRB335级钢筋（2/300mm N f y =）， 其余采用HPB300级钢筋（2/270mm N f y =）。

钢筋混凝土单向板肋梁楼盖设计说明书一、结构平面布置（单筋板肋梁楼盖的结构平面布置图如上图所示） 1、主梁的跨度为6.0m ，次梁的跨度为5.0m ，主梁每跨内布置两根次梁；板的跨度为2.0m 。

2、按厚跨比条件，当mm l h 55401=≥时，满足刚度要求，可不验算挠度。

对于工业厂房的楼盖板，要求mm h 80≥，取板厚mm h 80=。

3、次梁的截面高度应满足 121(=h ～278()181=L ～mm )417，取mm h 400= 则21(=b ～133()31=h ～mm )200，取mm b 200=。

混凝土结构基本原理课程设计一整体式肋梁楼盖设计指导教师：班级:学生姓名：设计时间：太原理工大学矿业工程学院地下工程系钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目单向板肋梁楼盖设计二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算)3、次梁强度计算（按塑性内力重分布计算)4、主梁强度计算（按弹性理论计算)5、绘制结构施工图（1)、结构平面布置图(1:200）(2）、板的配筋图（1：50）(3)、次梁的配筋图（1:50；1:25）（4）、主梁的配筋图(1:40；1:20）及弯矩 M、剪力 V 的包络图(5）、钢筋明细表及图纸说明三、设计资料1、楼面活荷载:车间工业楼面活荷载标准值6。

5 KN/m3。

2、楼面构造及恒载：楼面为20mm厚水泥砂浆抹面，20kN/m2；现浇钢筋混凝土板容重25kN/m3；梁底、板底、梁侧均为15mm厚混合砂浆抹灰粉刷，17KN/m3。

3、材料:混凝土用：C30，ft=1.43N/mm2， fc=14。

3N/mm2钢筋：主梁、次梁受力筋用HRB335或HRB400级钢筋:板中受力筋用HRB335级：其它钢筋采用HRB235级:纵向受力钢筋的混凝土保护层最小厚度,主梁、次梁为25mm，板为15mm。

4、板、次梁、主梁的端支座搁置长度分别为120mm、180mm、240mm.钢筋混凝土柱截面尺寸为400mm×400mm。

现浇钢筋混凝土单向板肋梁楼盖设计计算书一、平面结构布置:1、确定主梁的跨度为 6.9m ，次梁的跨度为 6。

6m ,主梁每跨内布置两根次梁，板的跨度为 2。

3m 。

楼盖结构布置图如下：2、按高跨比条件，当h≥140l=57.5mm时，满足刚度要求，可不验算挠度。

对于工业建筑的楼盖板,要求 h ≥ 80mm ,取板厚 h = 80mm.3、次梁的截面高度应满足h c= （118～112）L x= (367～550)mm,取h c= 400mm则b c= （13～12）h c= (133～200)mm,取b c=150mm。

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0KN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0KN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0KN/㎡。

数据：Lx=6000, Ly=6300。

LLL2 楼面构造。

采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。

4 梁、柱用15厚混合砂浆抹灰。

5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目设计某多层工业建筑（某生产车间）的中间楼面（采用现浇钢筋混凝土单向板肋梁楼盖）二、设计容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性力重分布计算）3、次梁强度计算（按塑性力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明平面尺寸：31200mm*18900mm钢筋混凝土单向板肋梁楼盖课程设计一、设计资料1、某设计使用年限为50年工业厂房楼盖，采用整体式钢筋混凝土结构，楼盖梁布置如图所示。

325m /kN =γ2/7mkN 2、 生产车间的四周外墙均为承重砖墙，设5m 钢筋混凝土柱，其截面尺寸为300mm ×300mm 。

3、荷载（1）、楼面活荷载：（2）、楼面面层：20mm 厚水泥砂浆面层 （3）、楼盖自重：钢筋混凝土容重（4）、平顶粉刷：三夹板顶棚 重度为2/18.0m kN（5）、恒载分项系数为：1.2；活载分项系数为1.3（因工业厂房楼盖楼面活荷载标准值大于2/4m kN ）。

4、材料选用：（1）、混凝土：采用C25（ cf =11.9 N/2mm ,tf =1.27N/2mm )。

次梁受力筋用HRB335级（yf =300N/2mm )，板及梁的其它钢筋可以采（2）、钢筋：主梁及用HPB235（yf =210N/2mm )。

二、板的计算板按考虑塑性力重分布方法计算。

板的397.22100624012<≈=mmmml l ,宜按双向板设计，按沿短边方向受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。

本例按单向板计算。

板的厚度按构造要求曲mm mm l mm h 5.5240210040801=≈>=。

南昌工程学院课程设计指导书课程名称：水工钢筋混凝土结构学时学分：2周、1学分课程编号：5102140学生班级：水利水电建筑工程1,2,3指导教师：孙笑制订日期：2014年12月归口单位：水利与生态工程学院钢筋混凝土单向板肋梁楼盖课程设计指导书在现浇钢筋混凝土单向板肋梁楼盖中，板、次梁、主梁的计算模型为连续板或连续梁，其中，次梁是板的支座，主梁是次梁的支座。

柱或墙是主梁的支座。

为了简化计算，通常作如下简化假定： (1）支座可以自由转动，但没有竖向位移。

(2）不考虑薄膜效应对板内力的影响。

(3）在确定板传给次梁的荷载以及次梁传给主梁的荷载时，分别忽略板、次梁的连续性按简支构件计算支座竖向反力。

(4）跨数超过五跨的连续梁、板，当各跨荷载相同，且跨度相差不超过 10 ％时，可按等跨连续梁、板计算。

一、平面结构布置柱网及梁格布置应根据建筑物使用要求确定，因本厂房在使用上无特殊要求，故结构布置应满足实 1、梁格及柱网布置应力求简单、规整，以减少构件类型，便于设计和施工。

柱网布置可为正方形或长方形。

2、板跨一般为1.7～2.7m ，次梁跨度一般是4.0～6.0m ，主梁跨度则为5.0～8.0m ，同时宜为板跨的3倍（二道次梁），这样主梁的受力均匀，弯矩变化较为平缓，有利于主梁的受力。

3、对于板、次梁和主梁，实际上不宜得到完全相同的计算跨度，故可将中间各跨布置成等跨，而两边跨可布置得稍小些，但跨差不得超过10%。

4、为了提高建筑物的侧向刚度，主梁宜沿建筑物的横向布置。

5、在混合结构中，梁的支承点尽量避开门窗洞口。

二、板的设计（按塑性内力重分布计算）：板的分类 ― 单向板与双向板楼盖结构中每一区格的板一般在四边都有梁或墙支承，形成四边支承板。

为了设计上方便， 《 混凝土结构设计规范 》 （ GB 50010 一 2010）规定： ( 1）当长边与短边长度之比小于或等于 2 . 0 时，应按双向板计算。

( 2）当长边与短边长度之比大于 2 . 0 ，但小于 3 . 0 时，宜按双向板计算；当按沿短边受力的单向板计算时，应沿长边方向布置足够数量的构造钢筋。

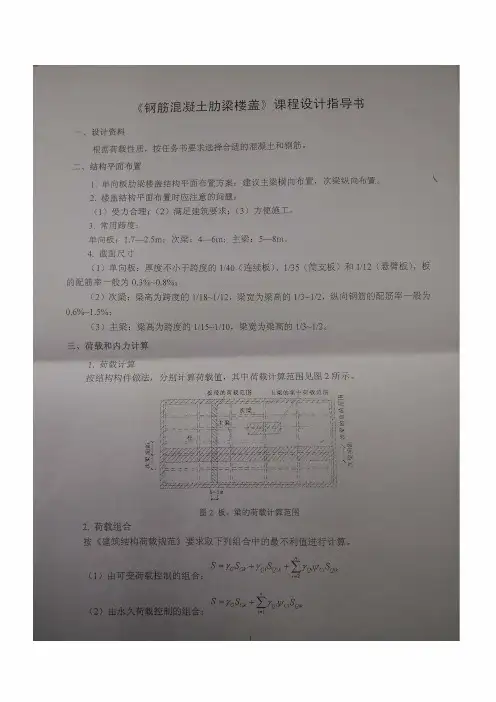

钢筋混凝土单向板肋形楼盖课程设计指导书一、基本思路设计中要掌握受弯构件正截面、斜截面承载力计算，熟悉肋梁楼盖结构布置要点；理解钢筋混凝土塑性变形内力重分布的基本概念；掌握连续梁、板的设计方法，荷载取值及内力计算；熟悉弯矩包络图、抵抗弯矩图的绘制方法；掌握梁、板配筋的构造要求；同时要熟悉计算中的各项规定。

二、设计步骤及方法（一）、结构平面布置及构件尺寸选择1、柱网和梁格布置应力求协调，整齐划一，以简化设计、方便施工；但必须与建筑设计协调统一，满足建筑使用上的要求，并尽量做到经济合理。

板、梁的合理跨度为：单向板为1.7～2.7米；次梁为4.0～6.0米；主梁为5.0～8.0米，同时宜为板跨的3倍。

2、板和梁尽可能布置成等跨，如不易保证，可将中间各跨布置成等跨，而两边跨可布置稍小些，但跨度相差不宜超过l0％。

3、板厚和梁高一般按刚度要求初步估算，再根据荷载大小及构造要求初步确定，初步确定的尺寸必须经过正截面、斜截面承载力的计算并满足要求。

根据刚度要求，并应考虑建筑模数：板厚：h≥80mm，且≥(1/35～1/40) L次梁：h＝(1/12～1/18) L，b＝(1/2 ～ l/3)h主梁：h＝(1/8～1/14) L，b＝(1/2～1/3)h。

（二）、单向板的设计l、荷载计算对单向板取lm单位宽板带进行设计，计算每米宽板带沿板跨度的均布活荷载设计值和恒载设计值（板自重、面层及板底粉刷重）。

2、计算简图单向板的跨数如多于5跨，且各跨跨度相等（或相差≯10％），可简化为5跨等跨连续板进行计算。

其计算跨度的取值为：边跨：L0l ＝Lnl＋h／2中间跨：L0＝Ln3、内力计算（按考虑塑性内力重分布方法计算）⑴、用均布荷载作用下的5跨等跨连续梁的设计弯矩计算公式计算各跨跨中截面和支座截面的最大弯矩。

⑵、当各跨计算跨度相差不超过l0％时，可按等跨计算。

但应注意：求支座弯矩时，L0取相邻两计算跨度的较大值；求跨中弯矩时，L取本跨的计算跨度。

钢筋混凝土单向板肋梁楼盖课程设计书一、设计题目及目的题目：设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。

目的：1、了解单向板肋梁盖的荷载传递关系及其计算简图的确定。

2、通过板及次梁的计算，掌握考虑塑性内力重分布的计算方法。

3、通过主梁的计算，掌握按弹性理论分析内力的方法，并熟悉内力包络图和材料图的绘制方法。

4、了解并熟悉现浇梁板的有关构造要求。

5、掌握钢筋混凝土结构施工图的表达方式，制图规定，进一步提高制图的基本技能。

6、学会编制钢筋材料表。

二、设计内容1、结构平面布置图：柱网、主梁、次梁及板的布置2、板的强度计算（按塑性内力重分布计算）3、次梁强度计算（按塑性内力重分布计算）4、主梁强度计算（按弹性理论计算）5、绘制结构施工图（1）、结构平面布置图（1：200）（2）、板的配筋图（1：50）（3）、次梁的配筋图（1：50；1：25）（4）、主梁的配筋图（1：40；1：20）及弯矩M、剪力V的包络图（5）、钢筋明细表及图纸说明三、设计资料1、车间类别为三类金工车间，车间内无侵蚀性介质，结构平面及柱网布置如图。

经查规范资料：板跨≥1.2m时，楼面的活荷载标准值为16.0kN/㎡；板跨≥2.0m时，楼面的活荷载标准值为10.0kN/㎡；次梁（肋梁）间距≥1.2m时，楼面的活荷载标准值为10.0kN/㎡；次梁（肋梁）间距≥2.0m时，楼面的活荷载标准值为8.0kN/㎡。

数据：Lx=6000, Ly=6300。

LLL2 楼面构造。

采用20mm厚水泥砂浆抹面，15mm厚混合砂浆天棚抹灰。

3 屋面构造（计算柱内力用）。

三毡四油防水层，20厚水泥砂浆找平层、150厚（平均）炉渣找坡层、120厚水泥珍珠岩制品保温层、一毡二油隔气层、60厚钢筋混凝土屋面板、15厚混合砂浆天棚抹灰。

4 梁、柱用15厚混合砂浆抹灰。

5 混凝土采用C25；主梁、次梁受力筋采用HRB335级钢筋，其他均采用HPB235级钢筋。
