2钢筋混凝土单向板肋形楼盖课程设计钢筋混凝土单向板肋形楼盖课程设计一、初步选择梁、板的截面尺寸1 板的尺寸除满足承载力、刚度、裂缝宽度要求外,尚应满足施工要求。
板厚取30/0l h ≥;按施工要求,一般楼板厚度不少于60mm ,密肋板厚度不少于50mm ,工业建筑楼板厚度不少于70mm ,本设计楼板厚度选80mm 。
2 次梁截面尺寸:次梁高度取151~201l h ⎪⎭⎫ ⎝⎛=,宽度取h b ⎪⎭⎫ ⎝⎛=21~31。
本设计次梁截面尺寸选b ×h=200×450mm2。
3 主梁截面尺寸:主梁高度取121~151l h ⎪⎭⎫ ⎝⎛=,宽度取h b ⎪⎭⎫ ⎝⎛=21~31。
本设计主梁截面尺寸选b ×h=300×600mm2。
二、在计算书上绘出结构平面布置图在计算书上画出图二,并标注出柱、主梁、次梁和板的名称(或编号),布置上板、次梁和主梁的计算单元及荷载的取值范围。
三、板的设计(1)荷载板的永久荷载标准值 20mm厚水泥砂浆20x20x10x10−3=0.4kN/㎡15mm厚混合砂浆0.015x17=0.255 kN/㎡80mm现浇板自重0.08x25=2.0 kN/㎡. .小计2.655 kN/㎡板的可变荷载标准值5.3 kN/㎡永久荷载分项系数取1.2;因楼面可变荷载标准值大于4.0 kN/㎡,所以可变荷载分项系数取1.3,于是板的永久荷载设计值g=2.655x1.2=3.186 kN/㎡可变荷载设计值q=5.3x1.3=6.89 kN/㎡荷载总设计值 g+q=10.076 kN/㎡,近似取10 kN/㎡.(2)计算简图次梁截面为200mm x 450mm,按塑性重分布设计,板的计算跨度:边跨l0=ln+h/2=2000-250-100+80/2=1690mm<1.025l n=1691.4mm取l0=1690mm中间跨 l0=ln=2000-200=1800mm因跨度相差10%,可按等跨连续板计算,取1m 宽板带作为计算单元,计算简图如下。
混凝土结构课程设计姓名:班级:学号:河南理工大学Henan Polytechnic Universit目录一、设计题目 (1)二、设计资料 (1)三、平面结构布置图 (1)四、板的设计 (2)4.1 板的计算跨度及荷载 (2)4.1.1 板的计算跨度 (3)4.1.2 荷载计算 (4)4.1.3 内力计算 (4)4.2正截面承载力计算 (5)五、次梁的设计 (5)5.1 次梁的计算跨度及荷载 (5)5.1.1 计算跨度 (6)5.1.2 荷载计算 (6)5.2 次梁的正截面受弯承载力及配筋计算 (7)5.2.1弯矩计算 (7)5.2.2剪力计算 (7)5.2.3截面承载力计算 (7)六、主梁的设计 (9)6.1 主梁的计算跨度及荷载 (9)6.1.1主梁荷载计算 (9)6.1.2主梁跨度计算 (9)6.2 主梁的内力计算 (12)6.2.1 固端弯矩 (12)6.2.2支座A、B的最大负弯矩及相应的支座B'、A'的负弯矩计算 (13)6.2.3 支座最大剪力 (13)6.2.4主梁跨中最大正弯矩 (13)6.3 主梁正截面受弯承载力计算及配筋 (15)6.4 主梁斜截面受剪承载力计算及配置钢筋 (16)6.4.1 截面验算 (16)6.4.2 配筋 (16)七、施工图 (17)参考书目 (17)河南理工大学《混凝土结构》课程设计说明书一、设计题目单向板肋梁楼盖设计二、设计资料1.楼面均布可变荷载标准值为7.32/mkN;2.形式及尺寸:25000×204002m m;3.混凝土强度等级:C20;4.计算要求:板和次梁强度按塑性内力重分布计算,主梁强度按弹性理论计算。
5. 配筋要求:梁中受力钢筋为HRB335级钢筋,其余采用HPB300级钢筋。
三、平面结构布置图1、确定主梁的跨度为m8.6,次梁的跨度为m0.5,主梁每跨内布置两根次梁,板的跨度为m3.2。
楼盖结构布置图如下:2、按高跨比条件,当mm l h 7.56401=≥时,满足刚度要求,可不验算挠度。

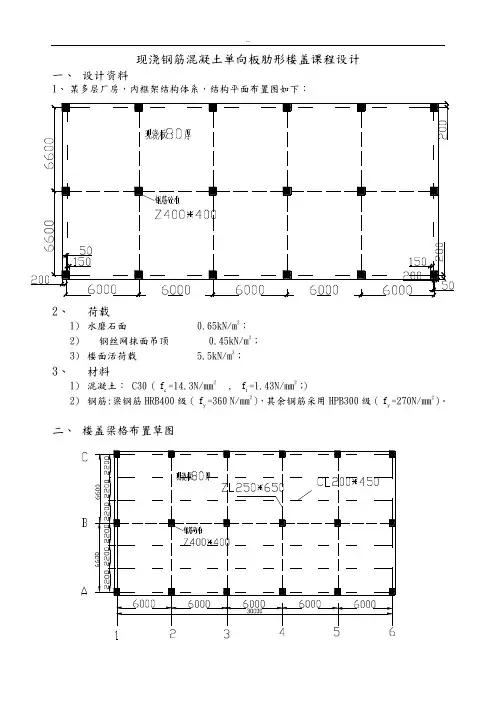

..现浇钢筋混凝土单向板肋形楼盖课程设计一、 设计资料1、 某多层厂房,内框架结构体系,结构平面布置图如下:2、 荷载1) 水磨石面 0.65kN/m 2; 2) 钢丝网抹面吊顶 0.45kN/m 2; 3) 楼面活荷载 5.5kN/m 3;3、 材料1) 混凝土: C30(c f =14.3N/mm 2 , t f =1.43N/mm 2;) 2) 钢筋:梁钢筋HRB400级(y f =360 N/mm 2),其余钢筋采用HPB300级(y f =270N/mm 2)。
二、 楼盖梁格布置草图三、 构件尺寸的确定1、 确定主梁跨度为6.6m ,次梁的跨度6m ,主梁每跨内布置两根次梁,板的跨度 为2.2m 。
2、 估计截面尺寸,按跨高比条件:板厚:板按考虑塑性内力重分布设计,按不验算挠度的刚度条件,板厚应不小于了L/30=2200/30=73.33mm ,此值小于工业房屋楼面最小厚度70mm 的构造要求,故取板厚h=80mm 。
次梁截面b*h : h=o l /18~o l /12=333~500mm ,考虑到楼面活荷载比较大,初估取h=450mm ,截面宽度b=(1/2~1/3)h ,取b=200mm 。
主梁截面b*h : h=o l /15~o l /12=440~660mm,取h=650mm ,截面宽度取b=250mm 。
四、 板的设计 1、 荷载板的永久荷载标准值:水磨石楼面 0.65 kN/2m ; 80mm 钢筋砼板 0.08×25=2.0kN/2m ; 钢丝网抹灰吊顶 0.45 kN/2m ;恒载标准值 3.1 kN/2m ; 活荷载标准值 5.5 kN/2m ;活载控制时,考虑恒载分项系数1.2,活荷载分项系数1.4荷载总设计值 g+q=1.2×3.1+1.4×5.5=11.54 kN/2m恒载控制时,考虑恒载分项系数1.35,活荷载分项系数1.4,组合系数0.9.荷载总设计值 g+q=1.35×3.1+1.4×0.9×5.5=11.12kN/2m由此可确定为活载控制,即荷载总设计值为11.54kN/2m2、 计算简图由板和次梁尺寸可以得到板的设计简,板的支承情况如下图。
目录1、设计任务书-------------------------------------------------(1)2、设计计算书-------------------------------------------------(2)3、平面结构布置----------------------------------------------(2)4、板的设计----------------------------------------------------(3)5、次梁的设计-------------------------------------------------(6)6、主梁的设计-------------------------------------------------(10)7、关于计算书及图纸的几点说明-------------------------(16)附图1、平面结构布置图------------------------------------(18)附图2、板的配筋图------------------------------------------(19)附图3、次梁的配筋图---------------------------------------(20)附图4、主梁配筋图------------------------------------------(21)参考资料:1、建筑荷载规范2、混凝土结构设计规范钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目单向板肋梁楼盖设计二、设计内容1、结构平面布置图:柱网、主梁、次梁及板的布置2、板的强度计算(按塑性内力重分布计算)3、次梁强度计算(按塑性内力重分布计算)4、主梁强度计算(按弹性理论计算)5、绘制结构施工图(1)、结构平面布置图(1:200)(2)、板的配筋图(1:50)(3)、次梁的配筋图(1:50;1:25)(4)、主梁的配筋图(1:40;1:20)及弯矩M、剪力V的包络图(5)、钢筋明细表及图纸说明三、设计资料1、楼面的活荷载标准值为9.0kN/m22、楼面面层水磨石自重为0.65kN/m2,梁板天花板混合砂浆抹灰15mm.3、材料选用:(1)、混凝土: C25(2)、钢筋:主梁及次梁受力筋用Ⅱ级钢筋,板内及梁内的其它钢筋可以采用Ⅰ级。
丽水学院课程设计设计题目:钢筋混凝土现浇楼盖设计课程名称:钢筋混凝土结构院系:工学院班级:土木 102组别:单向板第 26 组成员学号:陈静 05号张呈羿 27号吴佳雯31号设计时间:2013年11月11日至11月15日共一周二0一三年11月11日目录目录------------------------------------------------- 1 设计说明--------------------------------------------- 2 设计资料--------------------------------------------- 2 设计计算书及施工平面布置----------------------------- 3⏹结构布置、截面尺寸选择---------------------------- 3⏹板的设计------------------------------------------ 5⏹次梁设计------------------------------------------ 8⏹主梁设计------------------------------------------13 附图---------------------------------------------------⏹附图3-1楼板配筋图-------------------------------- 7⏹附图4-1次梁配筋图--------------------------------12⏹附图5-1主梁配筋图--------------------------------19 参考文献---------------------------------------------20钢筋混凝土现浇楼盖设计说明书一、设计说明及设计资料1、设计目的和方法本课程设计的任务是:根据所给设计资料进行钢筋混凝土单向板肋梁楼盖的设计,目的是要掌握受弯构件正截面、斜截面承载力计算,熟悉肋梁楼盖结构布置要点:理解钢筋混凝土塑性变形内力重分布的基本概念;掌握连续梁、板的设计方法,荷载取值及内力计算;熟悉弯矩包络图、抵抗弯矩图的绘制方法;掌握梁、板配筋的构造要求;同时要熟悉计算中的各项规定。
混凝土结构设计课程设计–整体式单向板肋梁楼盖1. 课程设计概述本次课程设计的任务是设计一个混凝土结构的整体式单向板肋梁楼盖。
该楼盖包括两个部分:一层地面的停车场和上方的公寓。
整个楼盖跨度较大,需要考虑选用何种材料和结构形式。
设计任务涉及到多方面的知识,包括荷载计算、结构形式的选择、截面设计等内容。
2. 设计荷载设计荷载是指在设计结构时需要承载的外部荷载,也是本次课程设计的重点之一。
荷载的计算需要考虑多种因素,包括自重、雪荷载、风荷载、人员活载和车辆荷载等。
在本次设计中,我们假设设计地区为中国南方地区,按照国家标准《建筑结构荷载标准》(GB50009-2012)中的规定进行荷载计算。
设计荷载的详细计算过程在此不作过多赘述。
3. 结构形式的选择在本次课程设计中我们选用整体式单向板肋梁结构。
这种结构形式具有结构高度低、选用方便等特点,适用于跨度较大的建筑物。
在选定结构形式之后,我们需要进行截面设计,以确保结构的强度、刚度和稳定性。
4. 截面设计整体式单向板肋梁结构的截面设计涉及到板、肋、梁的尺寸和配筋参数等内容。
在本设计中,为了实现截面的合理设计,我们采用了软件进行结构分析和计算,最终输出设计结果。
具体的设计细节和流程如下。
4.1. 整体式单向板设计板是整体式单向板肋梁结构中的主要构件之一,其设计需要考虑荷载、结构高度等因素。
在本设计中,板厚度选用10cm,混凝土等级为C30,钢筋混凝土板配筋率为0.5%。
4.2. 肋设计肋的设计主要考虑肋高度和肋跨度两个因素。
在本设计中,肋高度选用25cm,肋跨度选用4m。
钢筋混凝土肋配筋率为1.5%。
4.3. 梁设计梁是整体式单向板肋梁结构中的次要构件,其设计主要考虑梁高度和梁跨度。
在本设计中,梁高度选用40cm,梁跨度选用7m。
梁采用双筋矩形截面设计,钢筋混凝土梁配筋率为2%。
5. 梁柱节点设计梁柱节点是指梁与柱之间连接的部分,其设计需要考虑梁、柱的受力情况。
本设计中采用钢筋混凝土柱,柱径选用45cm,钢筋混凝土柱配筋率为2%。

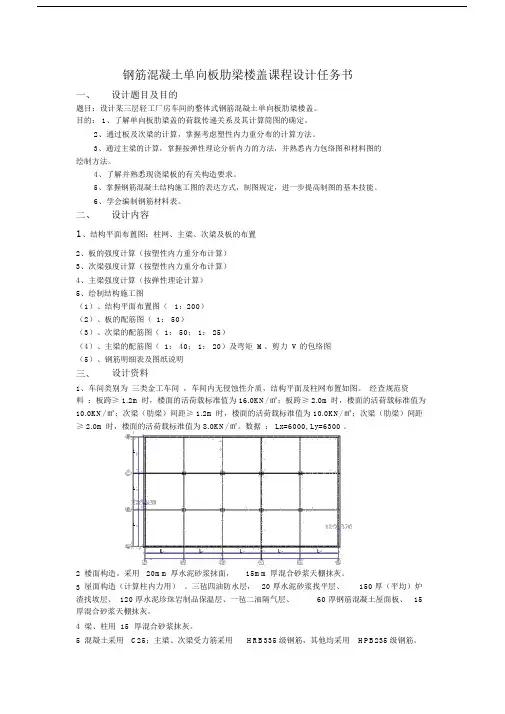

钢筋混凝土单向板肋梁楼盖课程设计任务书一、设计题目及目的题目:设计某三层轻工厂房车间的整体式钢筋混凝土单向板肋梁楼盖。
