施工电梯计算

施工电梯附墙计算一、附墙架作用于建筑物上力F 的计算SC200/200施工电梯均选用Ⅱ型附墙架如下图所示：根据《SC 型升降机说明书》中4（导轨架及附墙架）所示，附墙架作用于建筑物的作用力F 计算如下：KN B L F 05.260⨯⨯=式中B 为附墙宽度，L 为导架中心与墙面间的垂直距离 1、SC200/200电梯，其中取L=3100,B=1430；所以KN F 4.6305.21430603100=⨯⨯=1#、2#、4#楼阳台连系梁截面尺寸bxh=120mm*440mm ，混凝土强度等级C30，弯曲抗拉强度设计值为f cm =1.43N/mm 2，轴心抗压强度设计值f c =14.3 N/mm 2，纵向受力钢筋为三级钢，f y =360N/mm 2，f y ＇=360N/mm 2，受拉钢筋为2Φ14，A s =3.14*7*7*2=308mm 2,受压钢筋为2Φ14，A s ＇=308mm 2,箍筋为三级钢φ6@200。

f yV =360N/mm 2。

阳台连系梁斜截面承载力验算 截面有效高度h0=440-35=405mm 计算Vcs Vcs=0.07fcbh0+1.5 fyVnAsv1h0/s=0.07*14.3*120*405+1.5*360*2*28.27*405/200 =110.475KN复核截面尺寸0.25fcbh0=0.25*14.3*120*405=173.745KN ＞Vcs=110.475KN 截面尺寸符合要求，故该梁能承担的剪力为： V= Vcs=110.475KN梁承担的剪力V=110.475KN ＞F=63.4KN(附墙架作用力) 承载强度满足要求。

二、螺栓承载力验算附墙架与结构之间采用2根M24穿墙螺栓连接。

根据螺栓受力方式，需对M24螺栓进行抗剪连接验算及抗拉连接验算。

以下仅对SC320/320电梯进行验算。

1、根据《钢结构设计规范》（GB50017-2003）中7.2.1-1所示，普通螺栓的受剪承载力设计值公式：2233.1424132010144.69144bbvvvd N n f KN π-⨯==⨯⨯⨯= 螺栓上承受的剪力：N V =F/2=63.4/2=31.7KN ﹤144.691KN 故螺栓的抗剪承载力满足要求。

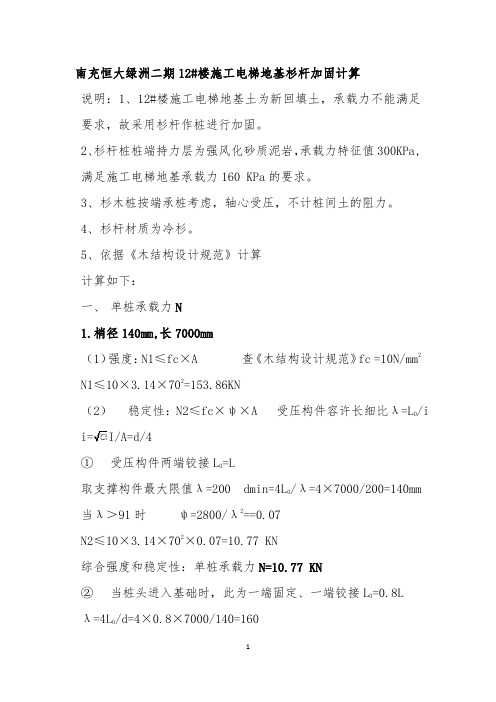

南充恒大绿洲二期12#楼施工电梯地基杉杆加固计算说明：1、12#楼施工电梯地基土为新回填土，承载力不能满足要求，故采用杉杆作桩进行加固。

2、杉杆桩桩端持力层为强风化砂质泥岩，承载力特征值300KPa,满足施工电梯地基承载力160 KPa的要求。

3、杉木桩按端承桩考虑，轴心受压，不计桩间土的阻力。

4、杉杆材质为冷杉。

5、依据《木结构设计规范》计算计算如下：一、单桩承载力N1.梢径140mm,长7000mm（1）强度：N1≤fc×A 查《木结构设计规范》fc =10N/mm2 N1≤10×3.14×702=153.86KN（2）稳定性：N2≤fc×ψ×A 受压构件容许长细比λ=L0/i i=I/A=d/4①受压构件两端铰接L0=L取支撑构件最大限值λ=200 dmin=4L0/λ=4×7000/200=140mm 当λ＞91时ψ=2800/λ2==0.07N2≤10×3.14×702×0.07=10.77 KN综合强度和稳定性：单桩承载力N=10.77 KN②当桩头进入基础时，此为一端固定、一端铰接L0=0.8Lλ=4L0/d=4×0.8×7000/140=160当λ＞91时ψ=2800/λ2==0.109N2≤10×3.14×702×0.109=16.77 KN综合强度和稳定性：单桩承载力N=16.77 KN2. 梢径140mm,长6000mm(1)强度：N1≤fc×A 查《木结构设计规范》fc =10N/mm2 N1≤10×3.14×702=153.86KN(2)稳定性：N2≤fc×ψ×A 受压构件容许长细比λ=L0/ii=I/A=d/4 ①受压构件两端铰接L0=Lλ=4L/d=4×6000/140=171.43当λ＞91时ψ=2800/λ2==0.0953N2≤10×3.14×702×0.0953=14.66 KN综合强度和稳定性：单桩承载力N=14.66 KN②当桩头进入基础时，此为一端固定、一端铰接L0=0.8Lλ=4L0/d=4×0.8×6000/140=137.14当λ＞91时ψ=2800/λ2==0.149N2≤10×3.14×702×0.149=22.93 KN综合强度和稳定性：单桩承载力N=22.93 KN3. 梢径120mm,长6000mm（1）强度：N1≤fc×A 查《建筑施工手册》fc =10N/mm2 N1≤10×3.14×602=113.04KN（2）稳定性：N2≤fc×ψ×A 受压构件容许长细比λ=L0/i i=I/A=d/4 ①受压构件两端铰接L0=L取支撑构件最大限值λ=200Lmax = dλ/4 =200×120/4=6000mm 当λ＞91时ψ=2800/λ2==0.07N2≤10×3.14×602×0.07=7.9 1KN综合强度和稳定性：单桩承载力N=7.91 KN②当桩头进入基础时，此为一端固定、一端铰接L0=0.8Lλ=4L0/d=4×0.8×6000/120=160当λ＞91时ψ=2800/λ2==0.109N2≤10×3.14×602×0.109=12.32 KN综合强度和稳定性：单桩承载力N=12.32KN二、施工电梯地基回填土承受压力Pmax①施工电梯实际安装高度为100m,电梯基础承受压力P=［吊笼重（kg）+动力系统重（kg）+围栏重（kg）+导轨架总重（kg）+额定载重量（kg）］×2（安全系数）×9.8×10-3（kN）基础承受压力P=［2×1200+2×600+508+（67×150）+2×2000］×2×9.8×10-3=355.9kN基础自重G=4×4×0.6×25=240kN②电梯地基回填土承受压力Pmax= P+G =355.9+240=595.9kN三、杉杆需用量n。

施工电梯基础计算
施工电梯基础计算
1、施工电梯型号：SCD200/200。

双笼，安装高度为110m。

2、施工电梯重量：（按施工电梯安装说明书）
（1）、外笼重：14.8kN
（2）、标准节重：1.8 kN×73节=131.8 kN
（3）、对重重：12 kN×2=24 kN
（4）、吊笼重：12 kN×2=24 kN
（5）、装载重：20 kN×2=40 kN
合计：234.6 kN
3、地基承载力验算：
（1）、施工电梯安装在自然地基上，杂填土层地基。

根据地质勘察报告，杂填土地基承载力标准值为80 kN/m2，设计值取80÷2=40 kN/m2
（2）、施工电梯的钢筋砼基础底面尺寸为4m×3.6 m=14.4m2。

基础重量:14.4m2×0.3m厚×25kN/m3=108kN。

地基实际荷载：（234.6＋108）÷14.4=23.8 kN/m2<40kN/m2。

满足要求。

4、电梯基础设计：
为了使地基土层承受均布压力，拟加强基础底板刚度，提高基础底板的抗弯能力。

基础底板加厚，增加基础底板钢筋用量。

（1）、基础尺寸：4m×3.6 m×0.3m高，C30砼。

基础底板的中间650宽度作为暗梁来计算，梁底配钢筋6Ф16。

（见图一）。

650*300
图一1。

施工电梯基础计算书依据规范:《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010 《施工升降机》GB/T 10054-2005《混凝土结构设计规范》GB50010-2010一、参数信息施工电梯下混凝土顶板示意图施工电梯选择型号为SC200/200，轿厢类型为双轿厢。

施工电梯安置位置为混凝土板。

电梯总高度105.00m，标准节长度为1.50m。

标准节重量为1.40kN，单轿厢自重为16.00kN。

外笼重量为14.80kN，对重重量为10.00kN，其他配重为2.00kN。

施工电梯轿厢载重为20.00kN，施工荷载为1.00kN.电梯导轨架长为0.65m，宽为0.5m。

电梯底笼长为3.00m，宽为1.30m。

施工电梯动力系数为2.00。

施工电梯基础下楼板长度为5.00m，宽度为4.00m，厚度为0.30m。

楼板混凝土强度等级为C35。

箍筋肢数为2。

二、施工电梯基础荷载计算导轨架重为 G0=1.40×Int(105.00/1.50)=98.00kN。

施工电梯自重标准值为Gk=16.00×2.00+14.80+10.00×2.00+2.00+98.00+20.00×2.00=206.80kN。

施工电梯自重设计值为G=1.2×(16.00×2.00+14.80+10.00×2.00+2.00+98.00)+1.4×20.00×2.00=256.16kN。

所以，G=2.00×256.16=512.32kN三、施工电梯基础的地下室顶板结构验算施工升降机的全部荷载由混凝土顶板承担，根据板的边界条件，选择最不利的板进行验算。

按荷载满布，且约束条件为一边固支，三边铰支计算。

施工电梯附着结构计算公式引言。

施工电梯是在建筑施工过程中用于运输人员和材料的重要设备，它的安全性和稳定性对施工过程和施工人员的安全都具有重要意义。

其中，施工电梯的附着结构是保证其安全稳定运行的关键部分。

本文将介绍施工电梯附着结构的计算公式，以帮助工程师和施工人员更好地理解和设计施工电梯的附着结构。

一、施工电梯附着结构的作用。

施工电梯的附着结构是指电梯的支撑和固定结构，包括支架、支撑杆、固定螺栓等部分。

它的作用是保证施工电梯在运行过程中不会发生倾斜、晃动或脱落，从而确保施工人员和材料的安全。

因此，附着结构的设计和计算是非常重要的。

二、施工电梯附着结构的计算公式。

1. 支撑杆的计算公式。

支撑杆是施工电梯附着结构的主要支撑部分，其计算公式如下：F = P / A。

其中，F为支撑杆的受力，单位为N；P为施工电梯的总重量，单位为N；A为支撑杆的横截面积，单位为m²。

支撑杆的计算公式可以根据实际情况进行调整，以确保支撑杆能够承受施工电梯的重量和运行过程中的冲击力。

2. 固定螺栓的计算公式。

固定螺栓是用于固定支撑杆和其他附着结构的重要部分，其计算公式如下：T = F d。

其中，T为固定螺栓的扭矩，单位为N·m；F为支撑杆的受力，单位为N；d 为固定螺栓的杠杆臂长度，单位为m。

固定螺栓的计算公式需要考虑支撑杆的受力情况和固定螺栓的材料强度，以确保固定螺栓能够牢固地固定支撑杆，不会出现松动或断裂的情况。

3. 支架的计算公式。

支架是施工电梯附着结构的重要部分，其计算公式如下：M = F L。

其中，M为支架的弯矩，单位为N·m；F为支撑杆的受力，单位为N；L为支架的长度，单位为m。

支架的计算公式需要考虑支撑杆的受力情况和支架的材料强度，以确保支架能够承受支撑杆的受力并保持稳定。

结论。

施工电梯的附着结构是保证其安全稳定运行的关键部分，其设计和计算需要严谨和精准。

本文介绍了施工电梯附着结构的计算公式，包括支撑杆、固定螺栓和支架的计算公式，以帮助工程师和施工人员更好地理解和设计施工电梯的附着结构。

施工电梯接触面积计算公式施工电梯是在建筑施工现场中常见的一种设备，它可以为施工人员和材料提供便捷的运输服务。

在使用施工电梯时，需要对其接触面积进行计算，以确保其安全稳定地运行。

本文将介绍施工电梯接触面积的计算公式及其应用。

1. 施工电梯接触面积计算公式。

施工电梯的接触面积是指其轮压在地面的接触面积，通常用于计算其在地面的承载能力。

施工电梯接触面积的计算公式如下：接触面积 = 轮压 / 地面承载力。

其中，轮压是指施工电梯轮子对地面的压力，通常由施工电梯的总重量和轮子数量来确定；地面承载力是指地面单位面积上能承受的最大压力，通常由地基工程设计规范或当地相关标准确定。

2. 施工电梯接触面积计算实例。

假设某施工电梯的总重量为5000kg，共有4个轮子，地面承载力为500kN/m2，现需要计算其接触面积。

首先，我们需要计算出施工电梯的轮压。

施工电梯的轮压可以通过以下公式计算：轮压 = 总重量 / 轮子数量。

代入数据得到轮压 = 5000kg / 4 = 1250kg。

接下来，我们可以使用施工电梯接触面积计算公式计算其接触面积：接触面积 = 1250kg / 500kN/m2 = 2.5m2。

因此，该施工电梯的接触面积为2.5平方米。

3. 施工电梯接触面积计算的注意事项。

在进行施工电梯接触面积计算时，需要注意以下几点：1) 确保轮压和地面承载力的单位一致。

通常轮压的单位为千克或牛顿，地面承载力的单位为千牛/平方米或兆帕，需要将它们统一为同一单位进行计算。

2) 考虑施工电梯的实际使用情况。

施工电梯在使用过程中会受到各种因素的影响，如风荷载、震动等，需要在计算接触面积时考虑这些因素，以确保其安全可靠地运行。

3) 根据实际情况选择合适的地面承载力。

地面承载力是指地面单位面积上能承受的最大压力，不同地面的承载能力可能不同，需要根据实际情况选择合适的地面承载力进行计算。

4. 施工电梯接触面积计算的应用。

施工电梯接触面积的计算在施工现场中具有重要的应用价值，主要体现在以下几个方面：1) 确保施工电梯的安全稳定运行。

施工电梯起重高度计算公式在施工现场，起重高度是指起重设备（如电梯、吊车等）可以达到的最大高度。

在施工项目中，起重高度的计算是非常重要的，因为它直接影响到施工设备的使用范围以及施工的安全性。

本文将介绍施工电梯起重高度的计算公式，帮助工程师和施工人员正确计算起重高度，确保施工的顺利进行。

施工电梯是在建筑施工中常用的起重设备之一，它可以快速、安全地将人员和材料从地面运送到施工高度。

在使用施工电梯时，需要准确计算起重高度，以确保电梯可以覆盖到整个施工区域。

起重高度的计算公式如下：起重高度 = 电梯本身高度 + 最大提升高度。

其中，电梯本身高度是指电梯的整体高度，包括顶部护栏等部件的高度；最大提升高度是指电梯可以提升的最大高度，通常由电梯的额定提升高度决定。

在实际应用中，施工电梯的起重高度可以根据具体情况进行调整，但以上的计算公式可以作为基础，帮助工程师和施工人员快速准确地计算起重高度。

除了起重高度的计算，施工电梯的使用还需要注意以下几点：1. 电梯的额定载重和额定速度必须符合施工要求，同时还需要考虑施工现场的实际情况，例如施工材料的重量和施工高度等因素。

2. 电梯的安装和使用必须符合相关的安全规定和标准，确保施工人员和设备的安全。

3. 在使用电梯时，需要定期检查和维护电梯设备，确保其正常运行和安全使用。

4. 在施工现场，需要设置专人负责电梯的操作和管理，确保电梯的正常使用。

通过正确计算起重高度，并且严格遵守相关的安全规定和标准，施工电梯可以帮助工程师和施工人员高效地完成施工任务，提高施工效率，保障施工安全。

总之，施工电梯起重高度的计算是施工项目中的重要环节，正确的起重高度计算可以帮助工程师和施工人员合理安排施工进度，提高施工效率，保障施工安全。

希望本文介绍的起重高度计算公式能够为施工现场的工程师和施工人员提供帮助，确保他们在施工过程中能够正确使用施工电梯，保障施工的顺利进行。

施工电梯混凝土基础受力计算参考方案
一、电梯基础的相关计算：
（一）由于工地施工升降机安装在回填土之上，回填土的承载力是无法满足升降机的受力要求的，为了安全，我方建议采用基础打桩的方式，可以采
用五根桩的方式（中间布置一根，其余四根桩四个角均匀分布），钢筋
混凝土基础的制作可参考厂家说明书：6米（长）×4.6米（宽）×0.35
米（高）。

（二）电梯的重量计算（安装总高度为110米）
1、底笼重量：1.296吨
2、吊笼重量：2×1.06吨=2.12吨
3、载重量：2×2吨=4吨
4、传动架：2×1吨=2吨
5、标准节重量：74×0.17吨=12.58吨
(注：每个标准节高度为1.5米，重量为0.17吨)
6、钢筋混凝土重量：6×4.6×0.35×2.4=23.18吨
即：（1）该升降机对混凝土基础的总受力为：
（1.296+2.12+4+2+12.58）×2.1=46.19吨；其中安全系数为2.1；
（2）升降机和混凝土基础对单桩压力为：
（46.19+23.18）÷5=13.86吨
二、注意事项
1、该升降机安装高度为110米，采用五桩方式的混凝土基础时，单桩抗压力不能小于13.86吨；
2、施工方根据以上所要求的单桩抗压力，结合工地实际土层结构，选择桩的大小及打桩深度；
3、桩头钢筋须与混凝土基础的钢筋笼绑扎在一起，增加整体牢固性；
4、混凝土基础制作图如下：
广西建工集团建设机械租赁有限公司
2014年3月31日。

地库顶板下支撑系统计算说明武汉市骏业。

财富中综合楼AB,因场地原因该两栋楼施工电梯需安装在地库的顶板上，因地下室顶板在施工电梯基础的安装部位留置有结构后浇带,且施工电梯的安装与使用,对地库顶板结构将产生较大的施工荷载，故考虑在地库顶板下设置钢管支撑系统以策安全。

地库已施工结束需在地库顶板上钻孔设置施工电梯的地脚螺栓，此基础的设置按照施工电梯的施工图进行施工.施工电梯的基础长为6.0m、宽为5.0m、厚为0.25m。

本计算书主要依据本工程施工图、施工升降机说明书、《施工升降机》GB/T 10054-2005，《建筑地基基础设计规范》GB50007—2011，《混凝土结构设计规范》GB 50010—2010，《建筑施工升降机安装、使用、拆卸安全技术规程》（JGJ215-2010）等进行计算。

在施工荷载的计算时为便于计算作用在支撑系统的荷载,将地库顶板、梁的高度按照电梯基础范围折算成厚度并入到顶板的厚度内,进行荷载组合。

具体计算见计算书。

支撑系统计算书一、计算参数：1、。

施工升降机基本参数施工升降机型号:SC200/200C；吊笼形式：双吊笼；架设总高度：75。

9m；标准节长度:3m;底笼长：3.4m; 底笼宽：1。

7m；标准节重:154kg;单个吊笼重: 2200kg；吊笼载重：2000kg;外笼重量：1480kg；注：施工电梯位置见后附图2、基础承载力设计按安装80m考虑，共需54节标准节,每节重154kg；施工电梯总自重G＝吊笼重+外笼重+导轨架自重+载重量＝2×2200+1480+54×154+2×2000＝18196kg；施工电梯基础承受的静荷载P的近似计算：(有关参数见SCD200/200型升降机产品说明书）考虑动载、自重误差及风荷载对基础的影响，取安全系数n＝2P＝G×2＝18196×2×9。

8＝356642≈356KN。

施工电梯基础尺寸为：5×6.0=30m2由以上计算可得，施工电梯基础所承受的荷载标准值为：11.87kN/ m2，由于本工程地下室顶板施工电梯基础区域有沉降后浇带，所以在计算过程中地下室顶板承载力取：0 kN/ m2，故需对升降机基础部位的地下室顶板进行加固，具体采用φ48-3。

施工电梯附墙计算一、附墙架作用于建筑物上力F 的计算SC200/200施工电梯均选用Ⅱ型附墙架如下图所示：根据《SC 型升降机说明书》中4（导轨架及附墙架）所示，附墙架作用于建筑物的作用力F 计算如下：KN B L F 05.260⨯⨯=式中B 为附墙宽度，L 为导架中心与墙面间的垂直距离 1、SC200/200电梯，其中取L=3100,B=1430；所以KN F 4.6305.21430603100=⨯⨯=1#、2#、4#楼阳台连系梁截面尺寸bxh=120mm*440mm ，混凝土强度等级C30，弯曲抗拉强度设计值为f cm =1.43N/mm 2，轴心抗压强度设计值f c =14.3 N/mm 2，纵向受力钢筋为三级钢，f y =360N/mm 2，f y ＇=360N/mm 2，受拉钢筋为2Φ14，A s =3.14*7*7*2=308mm 2,受压钢筋为2Φ14，A s ＇=308mm 2,箍筋为三级钢φ6@200。

f yV =360N/mm 2。

阳台连系梁斜截面承载力验算 截面有效高度h0=440-35=405mm 计算Vcs Vcs=0.07fcbh0+1.5 fyVnAsv1h0/s=0.07*14.3*120*405+1.5*360*2*28.27*405/200 =110.475KN复核截面尺寸0.25fcbh0=0.25*14.3*120*405=173.745KN ＞Vcs=110.475KN 截面尺寸符合要求，故该梁能承担的剪力为： V= Vcs=110.475KN梁承担的剪力V=110.475KN ＞F=63.4KN(附墙架作用力) 承载强度满足要求。

二、螺栓承载力验算附墙架与结构之间采用2根M24穿墙螺栓连接。

根据螺栓受力方式，需对M24螺栓进行抗剪连接验算及抗拉连接验算。

以下仅对SC320/320电梯进行验算。

1、根据《钢结构设计规范》（GB50017-2003）中7.2.1-1所示，普通螺栓的受剪承载力设计值公式：2233.1424132010144.69144bbvvvd N n f KN π-⨯==⨯⨯⨯= 螺栓上承受的剪力：N V =F/2=63.4/2=31.7KN ﹤144.691KN 故螺栓的抗剪承载力满足要求。
