过欠压脱扣器知识

过欠压断路器原理
过欠压断路器原理
过欠压断路器，又名为过压断路器，也叫做欠压断路器，是一种电气安全设备，用于检测电源的输出是否超出最大和最小电压值。

如果输出值超出了设定的最大或最小值，则会触发断路器，使电源停止输出电流。

过欠压断路器的原理是，在正常情况下，它会检测电源的电压是否超出设定范围，如果电压超出范围，则会触发断路器，使电源断开连接，以防止电源出现可能造成电路损坏的情况。

过欠压断路器一般由一个可调电压调节器，两个比较电路，一个控制电路和一个断路器组件组成。

它的工作原理是可调电压调节器将要测量的目标电压自动调节成两个不同的信号，其中一个是一个参考电压，另一个信号是它本身的输出。

这两个信号分别连接到两个比较电路上，如果两个比较电路的输出信号相同，则表示电压在正常范围内，断路器不会被断开。

如果两个信号不同，说明电压已经出现异常，断路器就会自动断开。

过欠压断路器本质上是一种监控电压的装置，它可以保护电路，防止电压因过高或欠低而对电路器件造成损坏。

这种断路器是一种有用的安全设备，可以保护电源系统免受突然的电流和电压干扰，使电源系统更加可靠。

- 1 -。

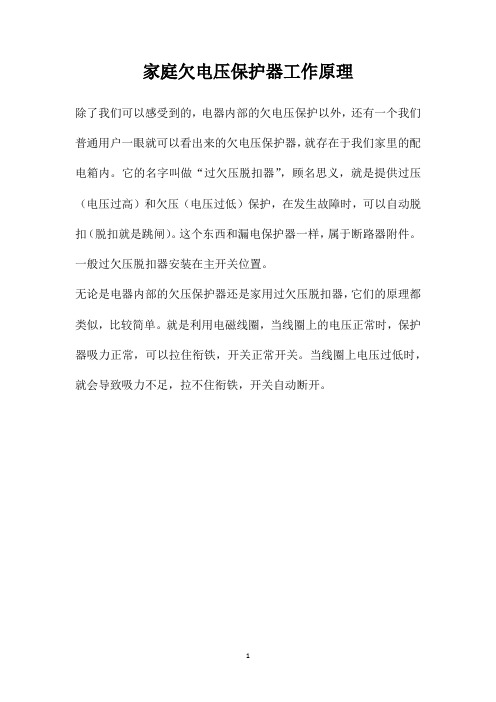

家庭欠电压保护器工作原理
除了我们可以感受到的，电器内部的欠电压保护以外，还有一个我们普通用户一眼就可以看出来的欠电压保护器，就存在于我们家里的配电箱内。

它的名字叫做“过欠压脱扣器”，顾名思义，就是提供过压（电压过高）和欠压（电压过低）保护，在发生故障时，可以自动脱扣（脱扣就是跳闸）。

这个东西和漏电保护器一样，属于断路器附件。

一般过欠压脱扣器安装在主开关位置。

无论是电器内部的欠压保护器还是家用过欠压脱扣器，它们的原理都类似，比较简单。

就是利用电磁线圈，当线圈上的电压正常时，保护器吸力正常，可以拉住衔铁，开关正常开关。

当线圈上电压过低时，就会导致吸力不足，拉不住衔铁，开关自动断开。

1。

过欠压脱扣器什么是过欠压脱扣器？在电力系统中，我们常常会遇到电源电压异常的情况。

例如，电网故障导致电压骤降或突升，或者变压器故障导致输出电压异常。

这些异常电压都会对电力设备造成危害，甚至给使用人员带来安全隐患。

过欠压脱扣器是指在电力系统中，通过监测电源电压的大小，当电源电压高于或低于某一个事先设定的阈值时，及时将电路切断，以保护电力设备和使用人员的安全的一种电力保护装置。

过欠压脱扣器又称为电力保护器。

过欠压脱扣器的工作原理过欠压脱扣器通过电力保护装置对电源电压进行实时监测，当电源电压异常时及时将电路切断以保护电力设备和使用人员的安全。

以过压保护为例，一般情况下，变压器出口会配置一个过压保护装置。

当输出电压超过设定的值时，保护装置会自动切断变压器输出电路，以避免电器受到损坏。

具体的，当变压器输出电压超过设定阈值后，保护装置会自动启动电磁开关，将变压器输出电路切断。

电磁开关在自动切断电路的同时，还必须要能够承受一定大小的电流，因此这种电力保护装置中还需要加入限流装置。

对于欠压保护，其工作原理与过压保护相似。

当电源电压低于设定阈值时，保护装置也会自动切断电路，以确保电器的使用安全。

过欠压脱扣器的应用场景1.电力系统中，对电路的保护起到了至关重要的作用。

2.在工业生产中，电力设备的稳定工作是整个生产过程产出更稳定质量的关键。

3.在家用电器的使用中，过欠压脱扣器可以有效地避免因过电压或欠电压导致的安全隐患。

过欠压脱扣器的优点1.可以自动监测电源状态，及时切断电路，确保电器的使用安全；2.对电器正常运行起到了保护作用；3.在电力系统中能够对整个线路进行保护，确保电力设备正常运行；4.对环境起到了保护作用，减少因电器过载或故障所产生的损害；5.保护电器的长期运行，降低了维修成本和使用成本。

总结过欠压脱扣器是电力保护装置的重要组成部分，通过监测电源电压并及时切断电路，保护电力设备和使用人员的安全。

在电力系统和家用电器中都有着广泛的应用。

断路器欠压脱扣器工作原理断路器欠压脱扣器是一种安装在断路器上的保护装置，其主要作用是在断路器发生欠压情况下，能够自动将断路器脱扣，切断电路，保护电器设备和人身安全。

本文将详细介绍断路器欠压脱扣器的工作原理。

断路器欠压脱扣器是一种基于电磁原理的装置。

其内部主要由电磁铁、电源、控制电路和机械传动部分组成。

当电路正常工作时，电源通过控制电路供电给电磁铁，电磁铁吸合，使得机械传动部分保持闭合状态，断路器保持通电状态。

而当电路发生欠压情况时，电源无法正常供电给控制电路，电磁铁失去吸合力，机械传动部分则会被弹簧推动，使断路器脱扣，切断电路。

断路器欠压脱扣器的工作原理可以分为两个部分，即电磁原理和机械传动原理。

首先是电磁原理。

断路器欠压脱扣器内部的电磁铁是其核心部件，其工作原理是利用电流通过线圈时产生的磁场吸引铁芯，从而实现电磁铁的吸合和释放。

当电路正常工作时，电源通过控制电路供电给电磁铁，电磁铁吸合，使得机械传动部分保持闭合状态，断路器保持通电状态。

而当电路发生欠压情况时，电源无法正常供电给控制电路，电磁铁失去吸合力，机械传动部分则会被弹簧推动，使断路器脱扣，切断电路。

其次是机械传动原理。

断路器欠压脱扣器内部的机械传动部分由弹簧和机械连接件组成。

当电磁铁失去吸合力时，弹簧会被压缩，释放储存的能量，推动机械连接件运动。

机械连接件的运动会带动断路器的脱扣操作，使断路器打开，并切断电路。

断路器欠压脱扣器的工作原理可以通过以下步骤进行简单描述：1. 正常工作状态下，电磁铁受到电源供电，产生磁场吸引铁芯，使机械传动部分保持闭合状态，断路器保持通电状态。

2. 当电路发生欠压情况时，电源无法正常供电给控制电路，电磁铁失去吸合力。

3. 弹簧受到电磁铁失去吸合力的作用，开始释放储存的能量。

4. 弹簧释放的能量推动机械连接件运动。

5. 机械连接件的运动带动断路器脱扣，使断路器打开，并切断电路。

通过上述工作原理，断路器欠压脱扣器能够在电路发生欠压情况下，自动切断电路，保护电器设备和人身安全。

空气开关欠压脱器工作原理图解
————————————————————————————————作者：————————————————————————————————日期：
空气开关欠压脱扣器工作原理图解
遇停电，空气开关便自行跳闸，一般是因为空气开关带有欠压脱扣保护装置，当停电时，欠压脱扣器动作跳闸。

欠压脱扣器工作原理（见下图）：
1、当线路电压正常时电压脱扣器11产生足够的吸力，克服拉力弹簧9的作用将衔铁10吸合，衔铁与杠杆脱离，锁扣与搭钩才得以锁住，主触头方能闭合。

2、当线路上电压全部消失或电压下降至某一数值时，欠电压脱扣器吸力消失或减小，衔铁被拉力弹簧9拉开并撞击杠杆，主电路电源被
分断。

3、同样道理，在无电源电压或电压过低时，自动空气开关也不能接通电源。

简述低压断路器在电路中的作用,以及欠电压、过载、过流脱扣器的功能。

低压断路器是一种用于电路中的电器元件,其主要作用是在电路中断开或继续电路,以保证电路的正常运行和安全。

在电路中,低压断路器通常用于连接电源和负载,并且可以根据不同的需求进行分断或继续电路。

低压断路器通常由壳体、断路器控制模块、接线柱和标签等组成。

壳体是低压断路器的外壳,通常由金属材料制成。

断路器控制模块是用于控制断路器分断的电路组成部分,通常由电子元件和机械元件组成。

接线柱是用于连接断路器控制模块和电源的电路组成部分。

标签是用于标识断路器状态和操作信息的电路组成部分。

低压断路器的主要作用包括:1. 切断电源:当电路发生紧急情况(如短路、过载等)时,低压断路器可以迅速切断电源,保护电路中的设备和人员免受电击。

2. 继续电路:在电路断开时,低压断路器可以自动将电流重新引入电路,从而保持电路的正常运行。

3. 控制电流:低压断路器可以控制电流的大小和方向,以确保电路中的电流符合要求。

4. 保护设备:低压断路器可以保护各种设备,如电力线路、变压器、开关等,防止设备因为过载、短路等问题而损坏。

欠电压、过载、过流脱扣器是低压断路器中的一些功能组成部分。

欠电压脱扣器是一种用于控制电流的脱扣器,当电路中的电压低于设定值时,断路器会自动打开,以保证电路中的电压符合要求。

过载脱扣器是一种用于控制电流的脱扣器,当电路中的电流超过设定值时,断路器会自动打开,以保证电路中的电流不超过设定值。

过流脱扣器是一种用于控制电流的脱扣器,当电路中的电流超过设定值时,断路器会自动打开,以保证电路中的电流不超过设定值。

这些脱扣器可以与断路器控制模块中的算法配合使用,以实现更加智能化的电路控制和保护。

总之,低压断路器在电路中扮演着至关重要的角色,可以保护电路中的设备和人员免受电击,确保电路的正常运行和安全。

随着技术的不断发展,低压断路器的功能和性能也在不断提升,以满足更加复杂和智能化的电路控制和保护需求。

欠压脱扣器工作原理
欠压脱扣器是一种用于保护电气设备的重要装置，它能够在电路发生欠压时自动切断电源，避免设备受损或人员受伤。

本文将介绍欠压脱扣器的工作原理，帮助读者更好地理解其作用和应用。

欠压脱扣器主要由电路控制部分和断路器部分组成。

在正常情况下，电路中的电压保持在设定范围内，欠压脱扣器处于闭合状态，电流可以正常通过。

当电路中发生欠压情况时，欠压脱扣器的控制部分会感知到电压下降，然后通过内部的电子元件进行处理，最终触发断路器部分，使其打开，切断电源供应，保护电气设备和人员安全。

欠压脱扣器的工作原理可以简单概括为，感知电路中的电压变化→处理电压信号→触发断路器→切断电源供应。

在这个过程中，欠压脱扣器起到了及时响应和保护的作用，有效防止了因欠压而引发的危险情况。

欠压脱扣器的工作原理涉及到许多电子元件和控制技术，其中最核心的部分是电压感知和信号处理。

当电路中的电压下降到设定数值以下时，感知器会立即发出信号，通知控制部分进行处理。

控制部分会根据接收到的信号，判断是否需要触发断路器，如果判断需要切断电源，则会通过内部的电子元件控制断路器的动作，实现电源的切断。

在实际应用中，欠压脱扣器的工作原理还涉及到一些参数的设定和调整，例如欠压的触发数值、断路器的动作时间等。

这些参数的合理设置对于欠压脱扣器的性能和稳定性至关重要，需要根据具体的电路和设备特点进行合理选择和调整。

总的来说，欠压脱扣器的工作原理是基于电压感知和信号处理的技术，通过及时切断电源来保护电气设备和人员安全。

了解其工作原理有助于我们更好地应用和维护欠压脱扣器，确保其正常可靠地运行。

希望本文能够帮助读者对欠压脱扣器有一个更清晰的认识。

镇江市钰海电器有限公司一、使用范围C65过欠压附件----MN、MV、MN+MV是专为(C65)系列断路器配套设计的辅助功能元件，通过对电源提供过压、欠压、过欠压检测，来控制断路器的通断，分断配电系统电路或检测断路器信号。

可以和C65N、NB1等系列断路器配套使用。

热销DZ47 MN+MV二、附件的名称、用途及符合标准MV、MN、MN+MV系列断路器附件的名称、用途及符合标准（表1）热销DZ47 MN+MV三、主要技术参数过压、欠压、过欠压脱扣器，欠压保护器技术参数（表2）四、安装方式注：所有电气附件都加挂在断路器的侧面，在断路器左侧拼接的附件可以多个，在断路器右侧拼接的附件只能1个件与安装条件环境温度：-5℃～+40℃；海拔高度：不超过2000m；环境条件：应无会引起危险的介质，也无会腐蚀和破坏绝缘的有害气体和导电尘埃；安装条件：采用35mm标准卡轨安装。

MV+MN过欠电压脱扣器是本公司专为DZ47（C45）-63、DZ47-100（NC）、TPN-32(TPN)系列断路器配套设计的辅助功能元件，在电气等线路或家居、建筑中，可以根据需要选择不同的电气附件与DZ47（C45）-63、DZ47-100（NC）、TPN-32(TPN)系列断路器配合，以实现断路器线路的欠压、过压、过欠压脱扣保护等功能。

一、型号及其含义MV指的是过压脱扣器 MN指欠压脱扣器 MV+MN指的是过欠压脱扣器二、附件的名称、用及符合标准DZ47-63、DZ47-100H系列断路器附件的名称、用途及符合标准见表1。

表1三、主要技术参数过压、欠压、过欠压脱扣器，欠压保护器技术参数（见表2）表2安装方式所有电气附件都加挂在断路器的侧面注：在断路器左侧拼接的附件可以多个，在断路器右侧拼接的附件只能1个环境与安装条件环境温度：-5℃～+40℃；海拔高度：不超过2000m；环境条件：应无会引起爆炸危险的介质，也无会腐蚀和破坏绝缘的有害气体和导电尘埃；安装条件：采用35mm标准卡轨安装。

欠电压脱扣器工作原理
电压脱扣器，也称为欠电压脱扣器，是一种用于保护设备和电路不受欠压（即电压过低）影响的电力控制设备。

其工作原理如下：
1. 欠电压检测：电压脱扣器通过连接到电路中进行电压测量。

当电压低于设定的欠压阈值时，脱扣器会检测到该情况。

2. 控制信号生成：一旦欠电压被检测到，脱扣器会生成一个控制信号，用于触发脱扣操作。

控制信号可以是电磁信号或电子信号，取决于具体的设计。

3. 脱扣操作：控制信号被发送到脱扣器的输出电路，这将导致该电路断开或切断电源。

同时，脱扣器通常会使一个可见的指示器（如灯）点亮或改变状态，以提醒操作员或用户发生了欠电压事件。

4. 恢复电路稳定状态：一旦欠电压事件被纠正，电压回到正常范围内，脱扣器将自动重置，并将电路再次连接或恢复电源供应。

总的来说，欠电压脱扣器通过检测欠压条件，并在此基础上生成控制信号，进而触发脱扣操作，以保护设备免受欠电压的影响。

这种装置通常用于工业和住宅电力系统中，可以提高设备和电路的安全性和可靠性。

过欠压脱扣器的作用过欠压脱扣器不知道大家有没有听说过，现在很多地方都用到这种产品，这种产品的作用是控制电压稳定在170-270之间，过压和欠压都会跳闸欠电压继电器或脱扣器是指当继电器或脱扣器的端电压降至预定值时，使机械开关电器有延时或无延时断开或闭合的继电器或脱扣器。

欠电压继电器或脱扣器与开关电器组合在一起，当外施电压下降，甚至缓慢下降至额定电压的70%至35%范围内，与开关电器组合一起的欠电压继电器和脱扣器应动作，使电器断开。

零电压(失压)脱扣器是一种特殊型式的欠压脱扣器，其动作电压是在额定(电源)电压的35%至10%之间。

当外施电压低于欠压继电器或脱扣器的额定电压的35%时，欠压继电器或脱扣器应防止电器闭合。

当电源电压等于或高于其额定电压的85%时，欠压继电器或脱扣器应保证电器能闭合。

除非产品标准另有规定，外施电压的上限值应是欠电压继电器或脱扣器额定值的110%。

以上数据适用于直流，也适用于在额定频率下的交流。

对于延时欠电压继电器或脱扣器，其延时的测定应从电压到达动作值瞬时开始，至继电器或脱扣器操动电器的脱扣器件(脱扣机构)动作瞬时为止。

从上述国家标准的节选中，可看到欠电压脱扣器的工作电压是70~35%Ue，零电压(失压)脱扣器的工作电压是在35~10% Ue之间，都必须有残压，而对于要求断路器无压延时脱扣，采用欠压脱扣器的特殊型也是不能实现的。

所以，要实现无压延时脱扣功能，应采取其他措施来实现。

国家标准规定了零电压(失压)脱扣器是欠电压脱扣器的特例，术语和定义中也没有失压脱扣器的定义，在工程设计中应严格术语和定义的使用，明确采用的元件功能，保证设的正性。

另外，有些厂家在介绍欠电压脱扣器时并没有按照国家标准提供技术参数，造成一些误解，同时也造成使用中的安全隐患，在这里提醒业内人士注意.。
