欠压脱扣器为什么跳

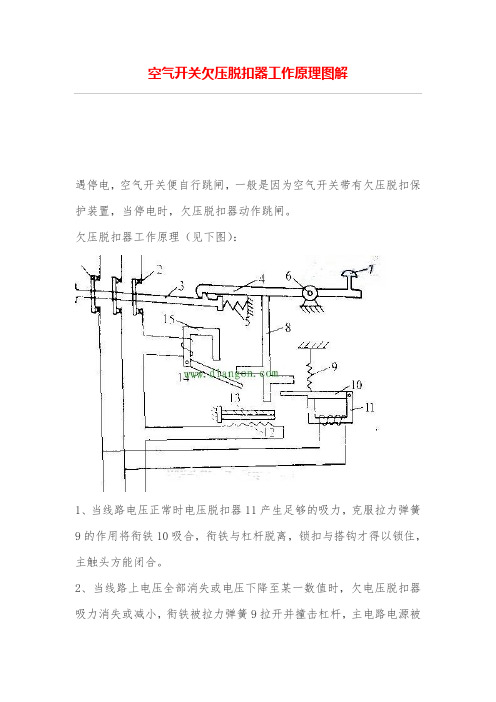

空气开关欠压脱扣器工作原理图解
遇停电，空气开关便自行跳闸，一般是因为空气开关带有欠压脱扣保护装置，当停电时，欠压脱扣器动作跳闸。

欠压脱扣器工作原理（见下图）：
1、当线路电压正常时电压脱扣器11产生足够的吸力，克服拉力弹簧9的作用将衔铁10吸合，衔铁与杠杆脱离，锁扣与搭钩才得以锁住，主触头方能闭合。

2、当线路上电压全部消失或电压下降至某一数值时，欠电压脱扣器吸力消失或减小，衔铁被拉力弹簧9拉开并撞击杠杆，主电路电源被
分断。

3、同样道理，在无电源电压或电压过低时，自动空气开关也不能接通电源。

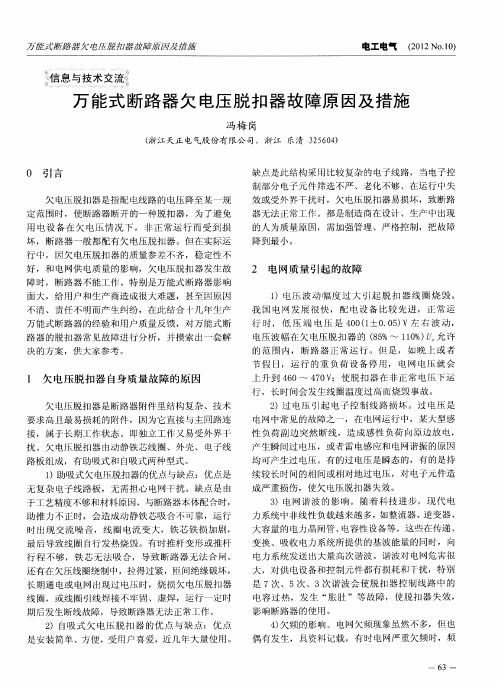

框架式断路器内的欠压延时跳闸的作用
框架式断路器是一种常用的电力保护器材，在电路中起着保护的作用。

其中，欠压延时跳闸是框架式断路器中的一个重要功能。

欠压延时跳闸是指当电路中的电压低于设定值时，断路器会延时一段时间后自动跳闸，从而保护电气设备和人员的安全。

这种功能可以避免电路中电压过低导致设备故障或人员触电等危险情况的发生。

在框架式断路器中，欠压延时跳闸通过电子元件实现，其具体原理为：当电路中的电压低于设定值时，欠压保护器会检测到信号，然后启动延时电路。

延时电路在规定的时间内，通过控制电磁铁或继电器等器件，使断路器跳闸，从而切断电路。

除了欠压延时跳闸功能外，框架式断路器还具有过流保护、短路保护、漏电保护等多种保护功能。

这些功能共同构成了框架式断路器的完整保护系统，为电气设备和人员提供了全方位的保护。

总之，欠压延时跳闸是框架式断路器中的一项重要功能，其作用是保护电气设备和人员的安全。

在实际应用中，需要根据不同的电路需求，设置合适的欠压延时跳闸参数，以确保系统的可靠性和稳定性。

- 1 -。

空开脱扣器原理
空开脱扣器的原理主要是利用电磁力来实现保护功能的自动断开。

脱扣器是断路器（俗称“空开”）中的一个重要组成部分，它根据电流的大小自动调节，以**实现过载和短路保护**。

脱扣器的工作原理具体如下：
1. 电磁脱扣器：当电路发生短路时，短路电流会迅速增大至设定值以上，此时流过电磁线圈的电流也增大，产生足够的吸力吸引衔铁动作，这个动作推动机构使断路器跳闸，从而切断电源，实现短路保护。

2. 热脱扣器：对于长时间较小的过载电流，可能不足以使电磁脱扣器立刻动作。

这时，热脱扣器中的双金属片受热弯曲，累积热量到一定程度后也会触发机构使断路器跳闸，执行过载保护功能。

3. 分励脱扣器：用于远程控制或联锁控制，通过外加信号来激励脱扣器动作。

4. 欠压脱扣器：当输入电压低于某一设定值时，欠压脱扣器会使断路器跳闸，防止设备在欠电压条件下运行。

综上所述，空开脱扣器通过这些基于不同原理的脱扣器相互配合，确保了电路在异常情况下能够快速断开，避免进一步的设备损害或安全隐患。

在设计和使用断路器时，选择合适的脱扣器类型和设置正确的整定值是非常重要的，以确保其能够在需要的时候正确地执行保护动作。

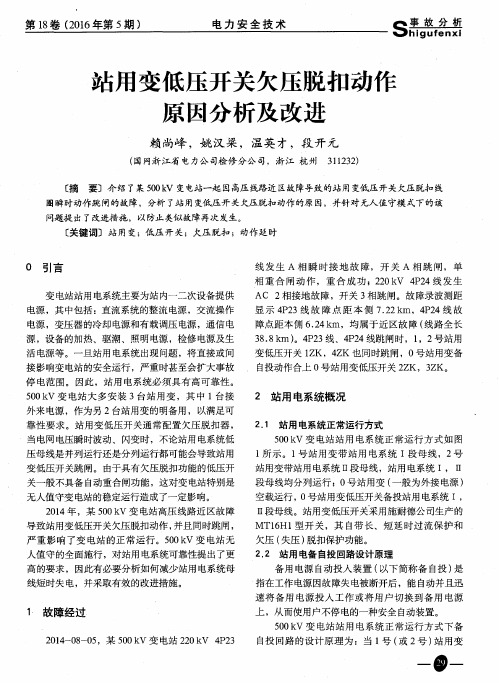

低压开关欠压脱扣装置缺陷分析及改进措施摘要：通过对低压用电系统中的总开关欠压脱扣装置解除前后对低压用电系统稳定运行情况影响的分析，说明了解除低压总开关欠压脱扣装置的必要性和可行性。

结合供配电情况,分析了低压开关在电网电压波动时低压脱扣的原因，提出了能普遍应用的解决思路，采取了两种具体的解决办法，以确保电网电压波动时低压电气设备不停电，最大程度的降低电网瞬间停电或电压波动,给安全生产的带来的损失。

关键词：欠压脱扣装置；低压用电系统；稳定运行1、引言对于大型化工企业厂区会建设诸多低压配电室，供电方式多采用单母分段接线方式，两个进线运行，母联开关热备用。

这三个开关一般会采用欠电压型和分励型脱扣器，化工企业要求供电可靠性较高，而欠压脱扣器会因为系统晃动而动作，对供电稳定性造成影响。

2、欠压脱扣器原理欠压脱扣器并联在断路器的电源测，可起到零压及欠压保护的作用。

电源电压正常时扳动操作手柄，断路器的常开辅助触头闭合，电磁铁得电，衔铁被电磁铁吸住，自由脱扣机构才能将主触头锁定在合闸位置，断路器投入运行。

当电源侧停电或电源电压过低时，电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力，衔铁被向上拉，通过传动机构推动自由脱扣机构使断路器掉闸，起到欠压及零压保护作用。

现行的国家标准规定欠压脱口器动作值为70％ Ue（Ue额定电压）～35％ Ue(欠压脱口器动作值为35％ Ue～10％ Ue)。

3、欠电压保护动作原因及存在的问题变电站低压用电系统低压开关欠电压保护动作原因主要有：①电网波动，雷电冲击；②上级进线电源瞬时短路故障；③35 kV或10 kV分段自动切换保护动作。

例如当35 kV一段母线进线电源遭雷击故障时，保护瞬时动作，跳开开关。

此时1#低压用电系统欠压，低压开关欠压保护动作，跳开1#低压总开关，合上低压分段开关。

但是35 kV进线可通过重合闸将开关合上，恢复一段母线电源。

如果运行人员不及时到现场操作复位，当出现另一路进线电源故障时，2#低压用电系统欠压，开关跳开。

欠电压脱扣器工作原理
电压脱扣器是一种用于断开电路的装置，当电路中的电压下降到低于设定的阈值时，脱扣器会自动断开电路，以保护相关设备免受电压过低的损害。

电压脱扣器的工作原理如下：在电路中安装一个感应式电磁继电器，该继电器由一个线圈和一个铁芯组成。

当电路中的电压正常时，线圈中会有正常的电流流过，通过电磁作用使得铁芯保持闭合状态，继电器处于吸合状态，电路正常工作。

当电路中的电压下降到低于设定的阈值时，线圈中的电流减小甚至消失，导致电磁作用减弱或消失，铁芯失去吸引力，继电器打开，断开电路。

电压脱扣器通常还配备有延时装置，用于避免因短暂的电压波动而误断开电路，延时装置可以设置一个时间阈值，在电路电压低于设定阈值一定时间后才会断开电路。

电压脱扣器的主要作用是保护电器设备免受电压过低造成的损坏，同时也可以避免因电压过低引起的电器设备异常运行或故障。

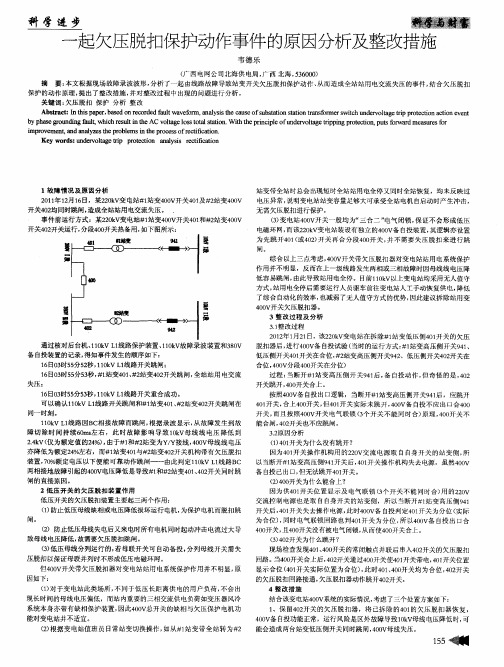

关于某发电厂自用电进线开关欠压脱扣造成失压的思考摘要：某发电厂由于地方雷雨天气导致某一馈线瞬时故障，引起馈线跳闸，虽重合成功，但故障时110kV母线电压欠压造成厂内自用电系统380V/220V配电开关欠压脱扣动作，导致自用电全失，严重影响机组安全运行。

通过分析该电站自用电接线方式在不同情况下可能存在的风险隐患，继而思考改造思路，便于消除设备隐患，提高厂用电系统和机组运行可靠性。

关键词：失压脱扣；全厂失电1、前言电厂自用电消失是严重性事故，除了造成自身严重经济损失外，还可能造成全厂失电，破坏电力系统的运行稳定，甚至电网瓦解，而大面积停电又将引起社会不安定。

因此，预防电厂全停事故意义重大。

在发电厂运行中，要确保设备的安全稳定运行，自用电系统的可靠运行非常重要。

2、低压配电开关欠压脱扣功能和原理2.1.低压配电开关欠压脱扣功能欠压(低压)脱扣功能是低压开关带有的一项重要保护功能，欠电压继电器或脱扣器与开关电器组合在一起，当受保护电路中电源电压发生一定的电压降时，或者缓慢下降至额定电压的70%至35%范围内，与开关电器组合一起的欠电压继电器或脱扣器将瞬动或经一定的延时后使断路器跳闸切断电源，使该断路器以下的负载电器或电气设备免受欠电压的损坏。

当受电网出现低压时，为防止电网恢复供电时对电气设备产生冲击，欠压脱扣器也会使断路器跳闸。

根据国标GB14048.l—2000《低压开关设备和控制设备总则》中规定：欠压脱扣器的动作范围为额定电压的70%—35%，零电压(低压)脱扣动作电压是在额定电压的35%—10%。

2.2. 低压配电开关欠压脱扣原理欠压脱扣器安装在低压断路器内，脱扣器与衔铁相连的拉杆和断路器的脱扣杆之间留有一定的间隙。

其一般工作原理为：当线路电压正常(85％一110％额定电压)时，欠压脱扣器的衔铁被其铁芯吸住，断路器处于运行(闭合)状态；当线路电压降低到70％额定电压以下时，欠压脱扣器的铁芯电磁吸力减小(吸不住衔铁)，衔铁脱开并带动拉杆撞击断路器的脱扣杆，使断路器跳闸。

欠电压脱扣器工作原理
电压脱扣器，也称为欠电压脱扣器，是一种用于保护设备和电路不受欠压（即电压过低）影响的电力控制设备。

其工作原理如下：
1. 欠电压检测：电压脱扣器通过连接到电路中进行电压测量。

当电压低于设定的欠压阈值时，脱扣器会检测到该情况。

2. 控制信号生成：一旦欠电压被检测到，脱扣器会生成一个控制信号，用于触发脱扣操作。

控制信号可以是电磁信号或电子信号，取决于具体的设计。

3. 脱扣操作：控制信号被发送到脱扣器的输出电路，这将导致该电路断开或切断电源。

同时，脱扣器通常会使一个可见的指示器（如灯）点亮或改变状态，以提醒操作员或用户发生了欠电压事件。

4. 恢复电路稳定状态：一旦欠电压事件被纠正，电压回到正常范围内，脱扣器将自动重置，并将电路再次连接或恢复电源供应。

总的来说，欠电压脱扣器通过检测欠压条件，并在此基础上生成控制信号，进而触发脱扣操作，以保护设备免受欠电压的影响。

这种装置通常用于工业和住宅电力系统中，可以提高设备和电路的安全性和可靠性。
