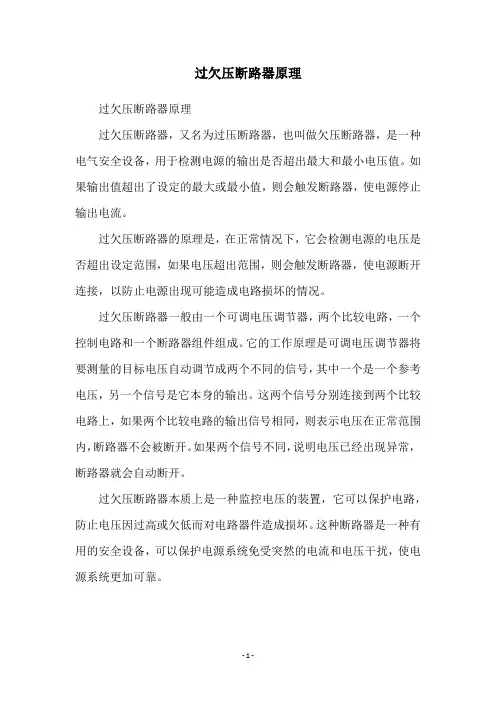

过欠压断路器，又名为过压断路器，也叫做欠压断路器，是一种电气安全设备，用于检测电源的输出是否超出最大和最小电压值。

如果输出值超出了设定的最大或最小值，则会触发断路器，使电源停止输出电流。

过欠压断路器的原理是，在正常情况下，它会检测电源的电压是否超出设定范围，如果电压超出范围，则会触发断路器，使电源断开连接，以防止电源出现可能造成电路损坏的情况。

过欠压断路器一般由一个可调电压调节器，两个比较电路，一个控制电路和一个断路器组件组成。

它的工作原理是可调电压调节器将要测量的目标电压自动调节成两个不同的信号，其中一个是一个参考电压，另一个信号是它本身的输出。

这两个信号分别连接到两个比较电路上，如果两个比较电路的输出信号相同，则表示电压在正常范围内，断路器不会被断开。

如果两个信号不同，说明电压已经出现异常，断路器就会自动断开。

过欠压断路器本质上是一种监控电压的装置，它可以保护电路，防止电压因过高或欠低而对电路器件造成损坏。

这种断路器是一种有用的安全设备，可以保护电源系统免受突然的电流和电压干扰，使电源系统更加可靠。

- 1 -。

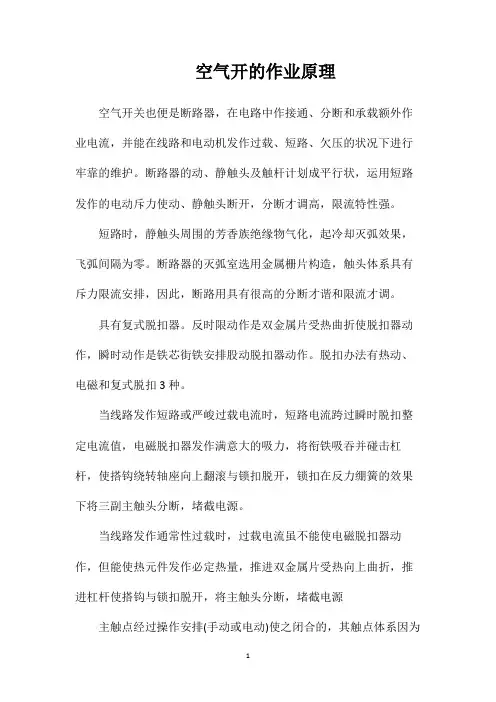

空气开的作业原理空气开关也便是断路器，在电路中作接通、分断和承载额外作业电流，并能在线路和电动机发作过载、短路、欠压的状况下进行牢靠的维护。

断路器的动、静触头及触杆计划成平行状，运用短路发作的电动斥力使动、静触头断开，分断才调高，限流特性强。

短路时，静触头周围的芳香族绝缘物气化，起冷却灭弧效果，飞弧间隔为零。

断路器的灭弧室选用金属栅片构造，触头体系具有斥力限流安排，因此，断路用具有很高的分断才谐和限流才调。

具有复式脱扣器。

反时限动作是双金属片受热曲折使脱扣器动作，瞬时动作是铁芯街铁安排股动脱扣器动作。

脱扣办法有热动、电磁和复式脱扣3种。

当线路发作短路或严峻过载电流时，短路电流跨过瞬时脱扣整定电流值，电磁脱扣器发作满意大的吸力，将衔铁吸吞并碰击杠杆，使搭钩绕转轴座向上翻滚与锁扣脱开，锁扣在反力绷簧的效果下将三副主触头分断，堵截电源。

当线路发作通常性过载时，过载电流虽不能使电磁脱扣器动作，但能使热元件发作必定热量，推进双金属片受热向上曲折，推进杠杆使搭钩与锁扣脱开，将主触头分断，堵截电源主触点经过操作安排(手动或电动)使之闭合的，其触点体系因为装有灭弧设备因此不只能接通或堵截正常的作业电流，还能在发作缺陷时活络堵截比正常作业电流大好几倍的缺陷电流，然后能有用地维护电路中的电气设备开关的脱扣安排是一套连杆设备。

当主触点经过操作安排闭合后，就被锁钩锁在合闸的方位。

假定电路中发作缺陷，则有关的脱扣器将发作效果使脱扣安排中的锁钩脱开，所以主触点在开释绷簧的效果下活络分断。

依照维护效果的纷歧样，脱扣器可以分为过电流脱扣器及失压脱扣器等类型。

在正常状况下，过电流脱扣器的衔铁是开释着的；一旦发作严峻过载或短路缺陷时，与主电路串联的线圈就将发作较强的电磁吸力把街铁往下招引而顶开锁钩，使主触点断开。

欠压脱扣器的作业恰恰相反，在电压正常时，电磁吸力吸住衔铁，主触点才得以闭合。

一旦电压严峻下降或断电时，衔铁就被开释而使主触点断开。

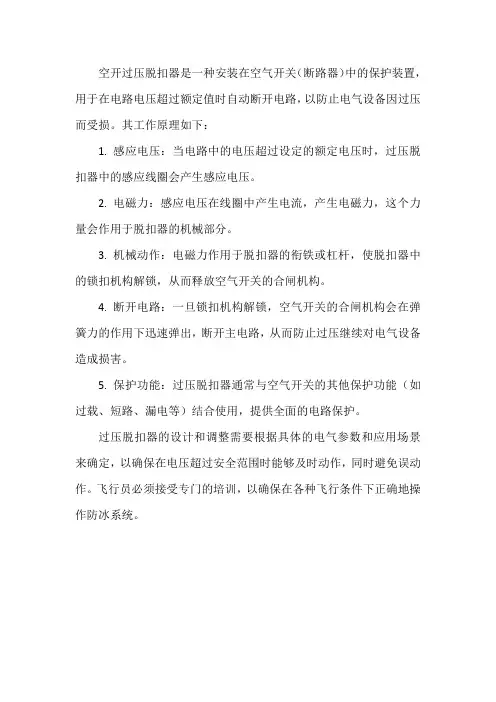

空开过压脱扣器是一种安装在空气开关（断路器）中的保护装置，用于在电路电压超过额定值时自动断开电路，以防止电气设备因过压而受损。

其工作原理如下：
1. 感应电压：当电路中的电压超过设定的额定电压时，过压脱扣器中的感应线圈会产生感应电压。

2. 电磁力：感应电压在线圈中产生电流，产生电磁力，这个力量会作用于脱扣器的机械部分。

3. 机械动作：电磁力作用于脱扣器的衔铁或杠杆，使脱扣器中的锁扣机构解锁，从而释放空气开关的合闸机构。

4. 断开电路：一旦锁扣机构解锁，空气开关的合闸机构会在弹簧力的作用下迅速弹出，断开主电路，从而防止过压继续对电气设备造成损害。

5. 保护功能：过压脱扣器通常与空气开关的其他保护功能（如过载、短路、漏电等）结合使用，提供全面的电路保护。

过压脱扣器的设计和调整需要根据具体的电气参数和应用场景来确定，以确保在电压超过安全范围时能够及时动作，同时避免误动作。

飞行员必须接受专门的培训，以确保在各种飞行条件下正确地操作防冰系统。

低压万能式断路器工作原理图(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除低压万能式空气断路器上传者：Lamborghini浏览次数:307DW15-1000低压万能式空气断路器具有安全性和智能性，可防止人工合闸产生电弧，并具有对电源设备的过载、欠压和短路保护功能。

DW15-1000型断路器的额定电流为1000A，额定电压为交流380V，50Hz。

它在配电网络中多用于三相电的接通与断开。

工作原理DW15-1000断路器工作原理如附图所示。

按下SB1，380V交流电从接线端子{41}经过{43}和辅助触头，通过继电器的线圈(2-10)。

回到{42}，对继电器加电。

继电器得电工作，触点9、11吸合，继电器自保。

此后，380V交流电从接线端子{41}经过继电器触点11-9-7-6-3-1，通过电动机M，回到{42}，对电动机加电。

电动机得电工作，释能弹簧拉紧，储能指示显示为“储能”状态。

按下SB2，380V交流电从接线端子{42}，通过释能线圈，经过辅助触头、接线端子{44}、SB2、{49}，回到{41}，对释能线圈瞬间加电，释能弹簧释放，辅助触头闭合，继电器复位，主触点闭合。

按下SB3，380V交流电从接线端子{41}，经过{47}、{46}、SB3、{45}和辅助触头，通过分励线圈，再经过{48}，回到{42}，对分励线圈加电。

分励线圈吸合，拉开分励弹簧，带动分励触点断开，主触点断开，辅助触点断开。

万能断路器各器件恢复初始状态，为下一次工作做好准备。

在开始工作时，欠压线圈就已被加电而闭合，并监视电压的状态。

当低于330V时，欠压线圈断开，带动分励触点断开，主触点不吸合。

故障维修万能式空气断路器在使用过程中有时会发生主触点不闭合或在闭合期间又自行断开的故障，给生产造成严重后果。

经过检查，发现故障原因如下：(1)由于释能线圈经常通过大电流，造成漆包线老化，匝间短路，线圈过热，引起工作不稳定。

空气开关欠压脱器工作原理图解
————————————————————————————————作者：————————————————————————————————日期：
空气开关欠压脱扣器工作原理图解
遇停电，空气开关便自行跳闸，一般是因为空气开关带有欠压脱扣保护装置，当停电时，欠压脱扣器动作跳闸。

欠压脱扣器工作原理（见下图）：
1、当线路电压正常时电压脱扣器11产生足够的吸力，克服拉力弹簧9的作用将衔铁10吸合，衔铁与杠杆脱离，锁扣与搭钩才得以锁住，主触头方能闭合。

2、当线路上电压全部消失或电压下降至某一数值时，欠电压脱扣器吸力消失或减小，衔铁被拉力弹簧9拉开并撞击杠杆，主电路电源被
分断。

3、同样道理，在无电源电压或电压过低时，自动空气开关也不能接通电源。

低压断路器工作原理图1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁释放。

也使自由脱扣机构动作。

分励脱扣器则作为远距离控制用，在正常工作时，其线圈是断电的，在需要距离控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

e a n d A l l t h i n g s i n t h e i r b e i n g a r e g o o df o r s此主题相关图片如下，点击图片看大图：1-主触点 2-自由脱扣机构 3-过电流脱扣器 4-分励扣器脱5-热脱扣器 6-欠电压脱扣器 7-停止按钮空开烧毁的原因：（一）触头系统1.触头压力不足。

因长期使用，触头弹簧变形、氧化，张力消失或减退，因触头过热，使触头弹簧退火，都是触头压力不足的原因，对此要检查触头初压力和终压力是否符保要求。

其方法可在动触头和支持板之间放入一张纸条，纸条在触头弹簧压力下被压紧，在动触头上装一弹簧秤，右手拉弹簧秤，左手轻轻拉纸条，当纸条刚可以抽出时，弹簧称上读数即为初压力。

将开关合上，使触头闭合，纸条夹在动静触头之间，按测初压力的方法；当纸条刚可抽出时，弹簧称上读数就是终压力。

触头压力也可以用下式估算：初压力=0.5*触头终压力，（公斤）终压力=2.25*触头额定电流（安）/100（公斤）根据触头初、终压力的数值，可以重新配制弹簧，也可以自行绕制。

自行绕制时，选择合适的琴钢丝，按同样的直径和匝数进行绕制，但往往由于绕制工艺问题，所得的弹簧力大小的差别，需要将弹簧的直径和匝数进行调节。

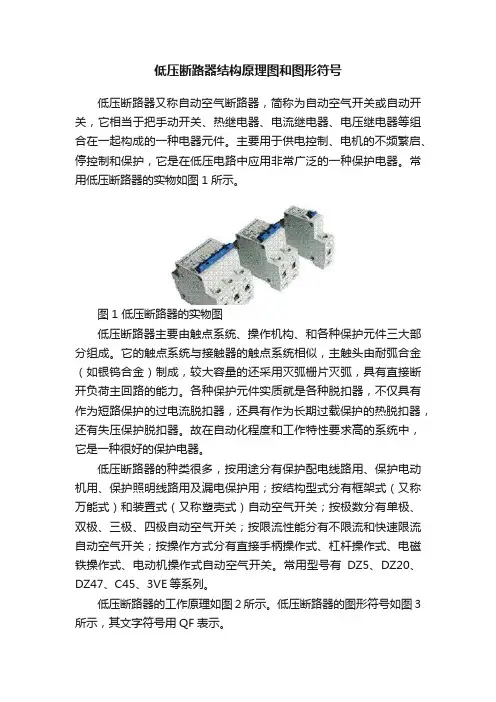

低压断路器结构原理图和图形符号低压断路器又称自动空气断路器，简称为自动空气开关或自动开关，它相当于把手动开关、热继电器、电流继电器、电压继电器等组合在一起构成的一种电器元件。

主要用于供电控制、电机的不频繁启、停控制和保护，它是在低压电路中应用非常广泛的一种保护电器。

常用低压断路器的实物如图1所示。

图1 低压断路器的实物图低压断路器主要由触点系统、操作机构、和各种保护元件三大部分组成。

它的触点系统与接触器的触点系统相似，主触头由耐弧合金（如银钨合金）制成，较大容量的还采用灭弧栅片灭弧，具有直接断开负荷主回路的能力。

各种保护元件实质就是各种脱扣器，不仅具有作为短路保护的过电流脱扣器，还具有作为长期过载保护的热脱扣器，还有失压保护脱扣器。

故在自动化程度和工作特性要求高的系统中，它是一种很好的保护电器。

低压断路器的种类很多，按用途分有保护配电线路用、保护电动机用、保护照明线路用及漏电保护用；按结构型式分有框架式（又称万能式）和装置式（又称塑壳式）自动空气开关；按极数分有单极、双极、三极、四极自动空气开关；按限流性能分有不限流和快速限流自动空气开关；按操作方式分有直接手柄操作式、杠杆操作式、电磁铁操作式、电动机操作式自动空气开关。

常用型号有DZ5、DZ20、DZ47、C45、3VE等系列。

低压断路器的工作原理如图2所示。

低压断路器的图形符号如图3所示，其文字符号用QF表示。

低压断路器的工作原理如下：主触点1串联在被控制的电路中。

将操作手柄扳到合闸位置时，搭扣3勾住锁键2，主触头1闭合，电路接通。

由于触头的连杆被锁钩3锁住，使触头保持闭合状态，同时分断弹簧被拉长，为分断作准备。

瞬时过电流脱扣器（磁脱扣）12的线圈串联于主电路，当电流为正常值时，衔铁吸力不够，处于打开位置。

当电路电流超过规定值时，电磁吸力增加，衔铁11吸合，通过杠杆5使搭扣3脱开，主触点在弹簧13作用下切断电路，这就是瞬时过电流或短路保护作用。

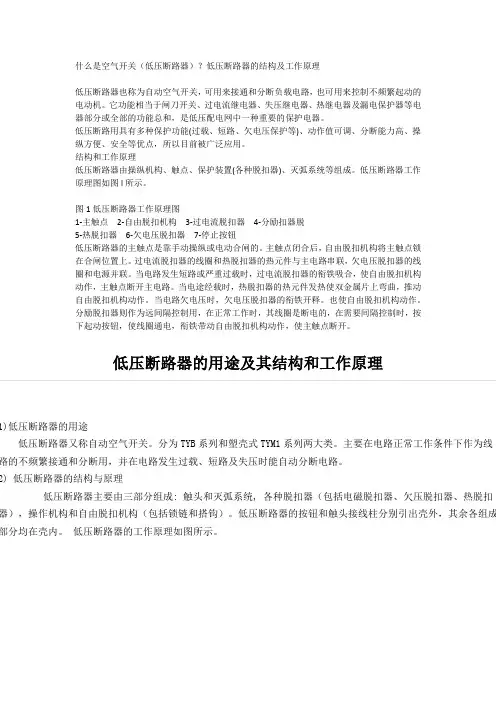

什么是空气开关（低压断路器）？低压断路器的结构及工作原理低压断路器也称为自动空气开关，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及漏电保护器等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

低压断路用具有多种保护功能(过载、短路、欠电压保护等)、动作值可调、分断能力高、操纵方便、安全等优点，所以目前被广泛应用。

结构和工作原理低压断路器由操纵机构、触点、保护装置(各种脱扣器)、灭弧系统等组成。

低压断路器工作原理图如图l所示。

图1低压断路器工作原理图1-主触点2-自由脱扣机构3-过电流脱扣器4-分励扣器脱5-热脱扣器6-欠电压脱扣器7-停止按钮低压断路器的主触点是靠手动操纵或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电途经载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

当电路欠电压时，欠电压脱扣器的衔铁开释。

也使自由脱扣机构动作。

分励脱扣器则作为远间隔控制用，在正常工作时，其线圈是断电的，在需要间隔控制时，按下起动按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触点断开。

低压断路器的用途及其结构和工作原理1)低压断路器的用途低压断路器又称自动空气开关。

分为TYB系列和塑壳式TYM1系列两大类。

主要在电路正常工作条件下作为线路的不频繁接通和分断用，并在电路发生过载、短路及失压时能自动分断电路。

2) 低压断路器的结构与原理低压断路器主要由三部分组成: 触头和灭弧系统, 各种脱扣器（包括电磁脱扣器、欠压脱扣器、热脱扣器），操作机构和自由脱扣机构（包括锁链和搭钩）。

低压断路器的按钮和触头接线柱分别引出壳外，其余各组成部分均在壳内。

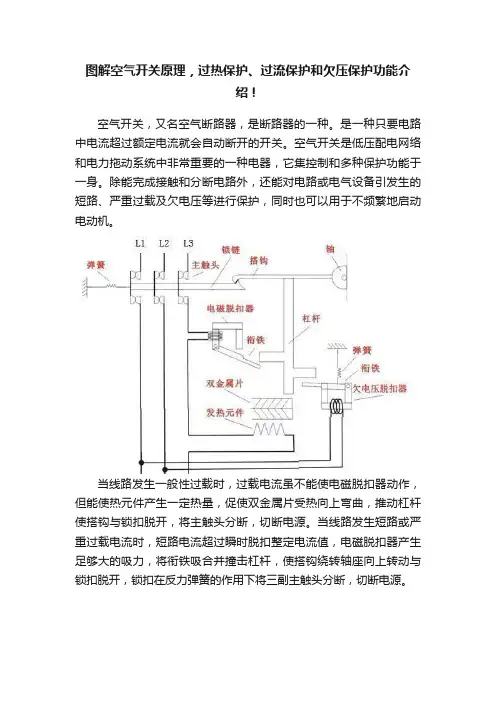

图解空气开关原理，过热保护、过流保护和欠压保护功能介绍！空气开关，又名空气断路器，是断路器的一种。
