线性系统的时域 分析法

线性系统的时域 分析法
▪ 如果m < n，即开环零点数小于开环极点数，除有m条根轨迹 终止于开环零点外，还有n-m条根轨迹终止于无穷远点。
证明：对负反馈控制，根据特征方程1+G(s)H(s)=0
m
Kr (s zi )
G(s)H (s)
i 1 n
1
(s pj)
j 1
n
m
(s p j ) Kr (s zi ) 0
4.1.1 根轨迹的定义
所谓根轨迹就是当开环系统的某个参数从0→+∞变化时，闭环系
统特征根（闭环极点）在s复平面上移动所形成的轨迹。
例4-1 控制系统结构如图所示，其开环传递函数为
试绘出当Kr 从0→+∞变化时的根轨迹。
G(s)H (s)
Kr
(s 1)(s 2)
R(s)
-
Kr
C(s)
(s 1)(s 2)
▪ 1948年，伊万斯（Evans）根据反馈控制系统中开、闭环传递 函数之间的关系，首先提出了一种根据开环传递函数的零、极 点分布，用图解方法来确定闭环传递函数极点随参数变化的运 动轨迹，这种方法被称为根轨迹法。
▪ 轨迹法是一种图解的方法，具有直观、形象的特点，且可以避 免繁琐的计算，故在控制工程领域中获得了广泛地应用。
jω
Kr=4.25
2
Kr=0.25 Kr=0
-2
Kr=1.25 Kr=0 -1
Kr=1.25
1
0
σ
-1
Kr=4.25
-2
4.1.2 根轨迹与系统性能
1. 稳定性
当Kr 从0→+∞变化时，显然，由上图可知，闭环系统的根轨迹均在s平 面的左半平面，故系统对所有大于0的Kr 值都是稳定的。如果系统根 轨迹越过了虚轴而进入右半s平面，则在相应Kr 值下系统是不稳定的， 其中根轨迹与虚轴交点处的Kr 值，一般称为临界根增益。

自动控制原理(3-1)

自动控制原理(3-1)

动态性能指标定义1
hh((tt))
AA
超超调调量量σσ%% ==
AA BB
110000%%
峰峰值值时时间间ttpp BB
上上 升升 时时间间ttrr
调调节节时时间间ttss
tt
动态性能指标定义2 h(t)
调节时间 ts
上升时间tr
t
动态性能指标定义3
h(t)
A
σ%=
A B
100%
B tr tp
一阶系统对典型输入的输出响应
输入信号
输出响应
1(t) 1－e－t/T t≥0
δ(t)
1 et T t 0
T
t
t－T(1－e－t/T) t≥0
1 t2
1 t 2 Tt T 2 (1 et T ) t 0
2
2
由表可见，单位脉冲 响应与单位阶跃响应 的一阶导数、单位斜 坡响应的二阶导数、 单位加速度响应的三 阶导数相等。
自动控制原理
朱亚萍 zhuyp@ 杭州电子科技大学自动化学院

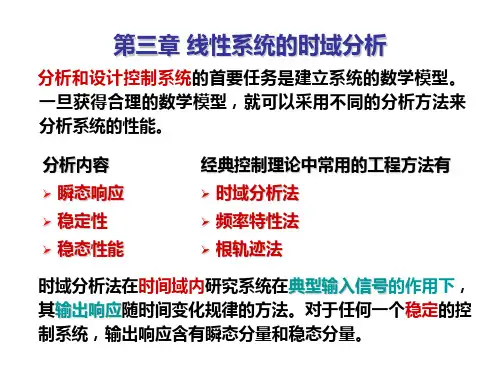

第三章 线性系统的时域分析法
3.1 系统时间响应的性能指标 3.2 一阶系统的暂态响应 3.3 二阶系统的暂态响应 3.4 高阶系统的暂态响应 3.5 线性系统的稳定性分析 3.6 控制系统的稳态误差 3.7 利用MATLAB对控制系统进行时域分析
超调量σ%：指响应的最大偏离量h(tp)与终值 h(∞)的差与终值h(∞)比的百分数，即
% h(tp ) h() 100%
h()
在实际应用中，常用的动态性能指标多为上升 时间tr、调整时间ts和超调量σ％。 用上升时间tr或峰值时间tp评价系统的响应速度； 用超调量σ％评价系统的阻尼程度；

信号与线性系统第3章

信号与线性系统第3章

由于激励加入系统前，系统未储能，所以有y(j)(0-)=0。
但是由于在t=0时刻激励的加入，可能使得yf(j)(0+)不为 零。 因此需要根据激励来确定yf(j)(0+)，从而确定零状态响应中 齐次解系数的值。
用δ(t)函数匹配法求0+初始值
若激励f(t)在t=0时刻接入系统，则确定待定系数Ci时用 t=0+ 时刻的值，y(j)(0+)(j=0,1,2,……n-1).
激励为0，因此令方程右端为0：
y(n) (t) + an−1y(n−1) (t) +L+ a1y′(t) + a0 y(t) = 0
可知，零输入响应与经典解法中的齐次解形式相 同。 由于对yx(t)而言，t ≥0时，f(t)=0
所以： { yx(k)(0+) }= { yx(k)(0-) } 因此：零输入响应的系数Ci（i=1,2,…,n)可以由系统的起
y(t) = yx (t) + yf (t)
其中： yx (t) = T[x1(0− ), x2 (0− ),L xn (0− ),0] = T[{x(0− )},0] yf (t) = T[0, f1(t), f2 (t),L, fn (t)] = T[0,{ f (t)}]
求解零输入响应yx(t)
¾ 在每次平衡低阶冲激函数项时，若方程左端所有同阶次δ(t) 函数项不能和右端平衡，则应返回到y(t)的最高阶次项进行补 偿，但已平衡好的高阶次δ(t)函数项系数不变。
系统全响应 y(t) = yx (t) + yf (t)
yf’(0+) = 2+ yf’(0-) = 2 代入初始值求得： yf(t) = -7e-t+4e-2t+3, t>0

第3章 线性系统的时域分析与校正

第3章 线性系统的时域分析与校正

第3章线性系统的时域分析与校正3.1 概述系统的数学模型建立后，便可对系统进行分析和校正。

分析和校正是自动控制原理课程的两大任务。

系统分析是由已知的系统模型确定系统的性能指标；校正是根据需要在系统中加入一些机构和装置并确定相应的参数，用以改善系统性能，使其满足所要求的性能指标。

系统分析的目的在于“认识”系统，系统校正的目的在于“改造”系统。

系统的分析校正方法一般有时域法、根轨迹法和频域法，本章介绍时域法。

3.1.1 时域法的作用和特点时域法是一种直接在时间域中对系统进行分析校正的方法，具有直观，准确的优点，它可以提供系统时间响应的全部信息，但在研究系统参数改变引起系统性能指标变化的趋势这一类问题，以及对系统进行校正设计时，时域法不是非常方便。

时域法是最基本的分析方法，该方法引出的概念、方法和结论是以后学习复域法、频域法等其他方法的基础。

3．1．2 时域法常用的典型输入信号要确定系统性能的优劣，就要在同样的输入条件激励下比较系统的行为。

为了在符合实际情况的基础上便于实现和分析计算，时域分析法中一般采用如表3-1中的典型输入信号。

3．1．3 系统的时域性能指标如第一章所述，对控制系统的一般要求归纳为稳、准、快。

工程上为了定量评价系统性能好坏，必须给出控制系统的性能指标的准确定义和定量计算方法。

稳定是控制系统正常运行的基本条件。

系统稳定，其响应过程才能收敛，研究系统的性能（包括动态性能和稳态性能）才有意义。

实际物理系统都存在惯性，输出量的改变是与系统所储有的能量有关的。

系统所储有的能量的改变需要有一个过程。

在外作用激励下系统从一种稳定状态转换到另一种稳定状态需要一定的时间。

一个稳定系统的典型阶跃响应如图3-1所示。

响应过程分为动态过程（也称为过渡过程）和稳态过程，系统的动态性能指标和稳态性能指标就是分别针对这两个阶段定义的。

表3-1 时域分析法中的典型输入信号名称)(tr时域关系时域图形)(sR复域关系例单位脉冲函数⎩⎨⎧≠=∞=)(tttδ⎰=1)(dttδdtd1s⨯撞击作用后坐力电脉冲单位阶跃函数⎩⎨⎧<≥=1)(1ttts1开关输入单位斜坡函数⎩⎨⎧<≤=)(ttttf21s等速跟踪信号单位加速度函数⎪⎩⎪⎨⎧<≥=21)(2ttttf31s1 动态性能系统动态性能是以系统阶跃响应为基础来衡量的。

自动控制原理-第3章-时域分析法

自动控制原理-第3章-时域分析法
系统响应达到峰值所需要的时间。
调节时间
系统响应从峰值回到稳态值所需的时间。
振荡频率
系统阻尼振荡的频率，反映系统的动态性能。
系统的阶跃响应与脉冲响应
阶跃响应
系统对阶跃输入信号的响应，反映系 统的动态性能和稳态性能。
脉冲响应
系统对脉冲输入信号的响应，用于衡 量系统的冲激响应能力和动态性能。
03
一阶系统时域分析
01
单位阶跃响应是指系统在单位阶跃函数作为输入时的
输出响应。
计算方法
02 通过将单位阶跃函数作为输入，代入一阶系统的传递
函数中，求出系统的输出。
特点
03
一阶系统的单位阶跃响应是等值振荡的，其最大值为1，
达到最大值的时间为T，且在时间T后逐渐趋于0。
一阶系统的单位脉冲响应
定义
单位脉冲响应是指系统在单 位脉冲函数作为输入时的输
无法揭示系统结构特性
时域分析法主要关注系统的动态行为和响应，难以揭示系统的结构特 性和稳定性。
对初值条件敏感
时域分析法的结果对系统的初值条件较为敏感，初值条件的微小变化 可能导致计算结果的较大偏差。
感谢您的观看
THANKS
计算简便
时域分析法通常采用数值积分方法进 行计算，计算过程相对简单，易于实 现。
时域分析法的缺点
数值稳定性问题
对于某些系统，时域分析法可能存在数值稳定性问题，例如数值积分 方法的误差累积可能导致计算结果失真。
计算量大
对于高阶系统和复杂系统，时域分析法需要进行大量的数值积分计算， 计算量较大，效率较低。
自动控制原理-第3章-时域 分析法
目录
• 时域分析法概述 • 时域分析的基本概念 • 一阶系统时域分析 • 二阶系统时域分析 • 高阶系统时域分析 • 时域分析法的优缺点

胡寿松《自动控制原理》(第7版)笔记和课后习题(含考研真题)详解(第3~4章)【圣才出品】

胡寿松《自动控制原理》(第7版)笔记和课后习题(含考研真题)详解(第3~4章)【圣才出品】

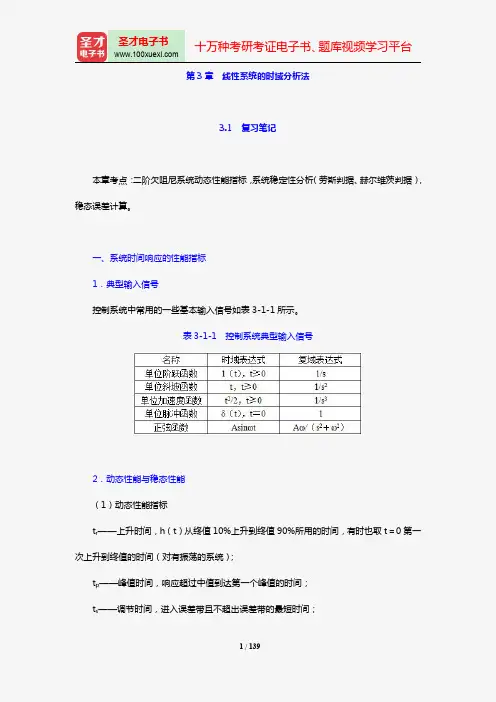

第3章线性系统的时域分析法3.1复习笔记本章考点：二阶欠阻尼系统动态性能指标，系统稳定性分析（劳斯判据、赫尔维茨判据），稳态误差计算。

一、系统时间响应的性能指标1．典型输入信号控制系统中常用的一些基本输入信号如表3-1-1所示。

表3-1-1控制系统典型输入信号2．动态性能与稳态性能（1）动态性能指标t r——上升时间，h（t）从终值10%上升到终值90%所用的时间，有时也取t＝0第一次上升到终值的时间（对有振荡的系统）；t p——峰值时间，响应超过中值到达第一个峰值的时间；t s——调节时间，进入误差带且不超出误差带的最短时间；σ%——超调量，()()%100%()p c t c c σ-∞=⨯∞（2）稳态性能稳态误差e ss 是系统控制精度或抗扰动能力的一种度量，是指t→∞时，输出量与期望输出的偏差。

二、一阶系统的时域分析1．一阶系统的数学模型一阶系统的传递函数为：()1()1C s R s Ts +＝2．一阶系统的时间响应一阶系统对典型输入信号的时间响应如表3-1-2所示。

表3-1-2一阶系统对典型输入信号的时间响应由表可知，线性定常系统的一个重要特性：系统对输入信号导数的响应，就等于系统对该输入信号响应的导数；或者，系统对输入信号积分的响应，就等于系统对该输入信号响应的积分，而积分常数由零输出初始条件确定。

三、二阶系统的时域分析1．二阶系统的数学模型二阶系统的传递函数的标准形式为：222()()()2n n n C s s R s s s ωζωωΦ++＝＝其中，ωn 称为自然频率；ζ称为阻尼比。

2．欠阻尼二阶系统（重点）（1）当0＜ζ＜1时，为欠阻尼二阶系统，此时有一对共轭复根：21,2j 1n n s ζωωζ=-±-（2）单位阶跃响应()()d 211e sin 01n t c t t t ζωωβζ-=-+≥-式中，21arctanζβζ-=，或者β＝arccosζ，21dn ωωζ=-各性能指标如下：t r ＝（π－β）/ωd2ππ1p d n t ωωζ==-2π1%e100%ζζσ--=⨯3.5(0.05)s nt ζω=∆=4.4(0.02)s nt ζω=∆=3．临界阻尼二阶系统（1）当ζ＝1时，为临界阻尼二阶系统，此时s 1＝s 2＝－ωn 。

自动控制原理-第3章

自动控制原理-第3章

响应曲线如图3-2所示。图中
为输出的稳态值。

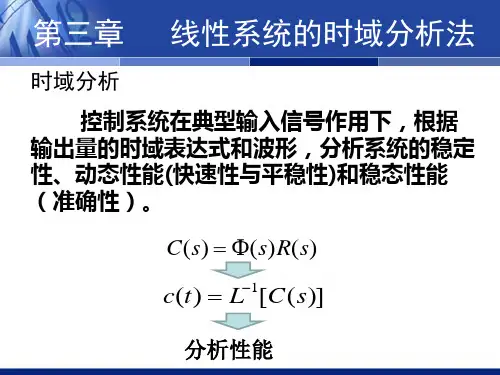

第三章 线性系统的时域分析 法
图 3-2 动态性能指标
第三章 线性系统的时域分析 法
动态性能指标通常有以下几种:
延迟时间td: 指响应曲线第一次达到稳态值的一半所需的时间
上升时间tr: 若阶跃响应不超过稳态值, 上升时间指响应曲线从 稳态值的10%上升到90%所需的时间; 对于有振荡的系统, 上升时 间定义为响应从零第一次上升到稳态值所需的时间。上升时间越 短, 响应速度越快。
可由下式确定: (3.8)
振荡次数N: 在0≤t≤ts内, 阶跃响应曲线穿越稳态值c(∞)次 一半称为振荡次数。
上述动态性能指标中, 常用的指标有tr、ts和σp。上升时间tr 价系统的响应速度; σp评价系统的运行平稳性或阻尼程度; ts是同
时反映响应速度和阻尼程度的综合性指标。 应当指出, 除简单的一 、二阶系统外, 要精确给出这些指标的解析表达式是很困难的。
中可以看出, 随着阻尼比ζ的减小, 阶跃响应的振荡程度加剧。 ζ =0时是等幅振荡, ζ≥1时是无振荡的单调上升曲线, 其中临界阻尼 对应的过渡过程时间最短。 在欠阻尼的状态下, 当0.4＜ζ＜0.8时过
渡过程时间比临界阻尼时更短, 而且振荡也不严重。 因此在 控制工程中, 除了那些不允许产生超调和振荡的情况外, 通常都希
第三章 线性系统的时域分析法 4. 脉冲函数 脉冲函数(见图3-1(d))的时域表达式为
(3.4)
式中,h称为脉冲宽度, 脉冲的面积为1。若对脉冲的宽度取趋于 零的极限, 则有
(3.5) 及
(3.6)
称此函数为理想脉冲函数, 又称δ函数(见图3-1(e))。
第三章 线性系统的时域分析 法

第3章线性系统的时域分析习题答案

第3章线性系统的时域分析习题答案

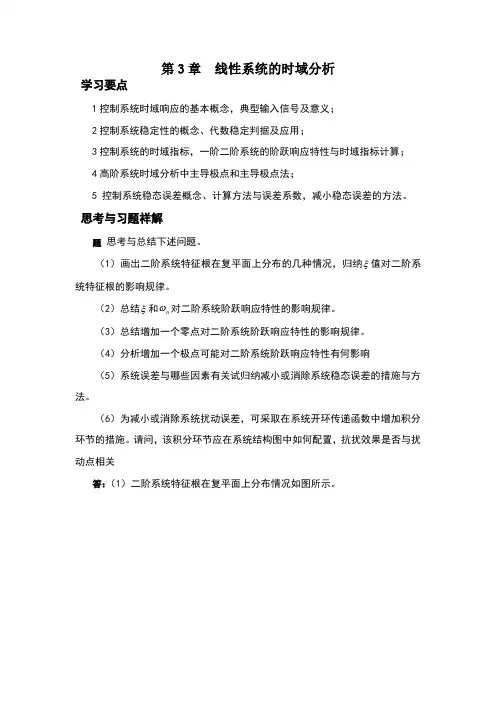

第3章线性系统的时域分析学习要点1控制系统时域响应的基本概念，典型输入信号及意义；2控制系统稳定性的概念、代数稳定判据及应用；3控制系统的时域指标，一阶二阶系统的阶跃响应特性与时域指标计算；4高阶系统时域分析中主导极点和主导极点法；5 控制系统稳态误差概念、计算方法与误差系数，减小稳态误差的方法。
