雕刻机培训手册模板

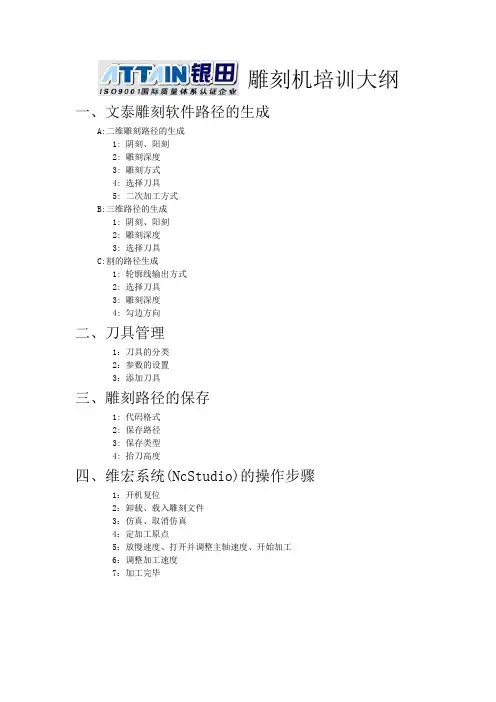

雕刻机培训大纲一、文泰雕刻软件路径的生成A:二维雕刻路径的生成1: 阴刻、阳刻2: 雕刻深度3: 雕刻方式4: 选择刀具5: 二次加工方式B:三维路径的生成1: 阴刻、阳刻2: 雕刻深度3: 选择刀具C:割的路径生成1: 轮廓线输出方式2: 选择刀具3: 雕刻深度4: 勾边方向二、刀具管理1：刀具的分类2：参数的设置3：添加刀具三、雕刻路径的保存1: 代码格式2: 保存路径3: 保存类型4: 抬刀高度四、维宏系统(NcStudio)的操作步骤1：开机复位2：卸载、载入雕刻文件3：仿真、取消仿真4：定加工原点5：放慢速度、打开并调整主轴速度、开始加工6：调整加工速度7：加工完毕一、文泰雕刻软件路径的生成A:二维雕刻路径的生成选择所要生成路径的部分单击41：阴刻、阳刻阴刻的效果---在图形的内部雕刻上图为实际阳刻效果下图为阴刻做出的阳刻效果阳刻的效果---在图形的外部进行加工阳刻的方法：对所要加工的物体加一个封闭的外框，然后将两者组合在一起2D中仍然选择阴刻。

做出来就是阳刻的效果。

2：雕刻深度刻胸牌全部为0.1MM，3：雕刻方式水平铣底勾边4：刀具库平底尖刀5:二次加工方式此项与雕刻方式互相结合使用，但要注意：此相的刀具库选择的时候，刀具必须与雕刻方式中的刀具是同一把刀！B:三维路径的生成1:阴刻 全部为阴刻 2:雕刻深度 材料厚度的1/23:选择刀具 中心尖刀C:割的路径生成1:轮廓线输出方式图中带箭头的线条为刀具中心线移动的路径, 2:选择刀具 直刀3:雕刻深度割字的情况下可以设雕刻深度为零，机器对刀（Z 轴）以台面为基准点，进行切割 （此方法不易损伤台面） 4:勾边方向当选内轮廓和外轮廓的时候可以选择勾边方向。

其中切割芙蓉板、PVC 板时选择顺时针方向，亚克力板选择逆时针方向。

二、刀具管理1：刀具的分类中心尖刀平底尖刀直刀（铸刀）用途：中心尖刀：3D平底尖刀：2D（加工双色板，雕刻牌类）直刀：切割2：参数的设置尖刀：有W1，H1，A三个参数其中W1为带纫部分直径 A为半角角度平底尖刀：有W1，W2，H1，A四个参数其中 W2为刀尖宽度 W1，A同上直刀：有W1，H1两个参数其中H1为刀刃高度 W1同上3：添加刀具参数填写好以后单击增加刀具即可添加一个新的刀具（参数有不明确的可以直接用标尺量取）选择相应的刀具以后单击确定即可三、雕刻路径的保存1: 代码格式代码格式选择标准G代码2: 保存路径单击查找选择好保存路径，起个文件名称3: 保存类型将保存类型设置为G-Code Files(*.nc)4: 抬刀高度根据情况而定，其中抬刀高度越高，加工速度也就越慢保存完毕后即可进入雕刻机的操作环节了，设计部分请参看文泰帮助文件即可。

（培训系统）雕琢机操作培训手册雕琢机操作培训手册1.文泰雕琢软件的安装及设置手柄驱动程序的安装3.怎样启着手柄“下载应用程序ZHBUSBConnect”4.文泰雕琢软件的电子文档及常用快捷键5.雕琢刀具的辨别、用途及其成立6.背雕水晶牌的制作7.壹个完好的雕琢操作过程8.常用雕琢资料的加工方法9.拼板的雕琢方法对于切割时怎样保护工作台面的解决方法手柄刷新及升级操作说明怎样查找上一次加工原点雕琢机的平时保护（对于更深入的DSP手柄及其关系的软件操作请参照随机的说明书）文泰雕琢软件的安装及设置、文泰雕琢软件的安装第一将随机软件光碟插入电脑光驱，进入光盘后，找到“文泰雕琢2004 版”文件夹，双击翻开该文件夹。

双击带电脑图标的“Setup ”安装文件，软件默认安装语言为“简体中文”，单击“确立”启动安装程序；单击“下壹步”，单击“是（Y）”弹出“选择目标地点”窗口，若直接单击“下壹步”软件默认安装于C盘根下，依据实质状况，我们建议最好更不要装于C盘下,请先单击旁边的“阅读”，将安装路径改为“D：/Artcut6 ”，马上雕琢D软盘件的安装于“artcut6”文件中(自然,你可依据把件装入E⋯⋯ )，“确立”返回，再“下壹步”出“置型”窗口，“最大安装”，“下壹步”；再次“下壹步”，开始件安装程，当度条示100％后，件安装达成。

、文泰雕琢件的置了能使雕琢工作利行，启“文泰雕琢件”后仍必行壹些必需的置。

㈠雕琢刀具的、刀具的成立。

参照后边关内容。

㈡“割”出“割字”窗口，确立它被正确置以下：刀具三路径㈢“G”（于“雕”的右）出“将雕琢果保成文本文件”窗口（我此后于文泰中算好的雕琢路径文件将通此出到DSP控制件）①“配置文件列表”中：准G 代②抬刀距离：依据雕琢资料、切割方式而定，后边有述。

③“置”，再“配置原点和坐”，内容置以下：原点地点：1水平方向：XZ向下：DSP手柄程序的安装于安装手柄程序从前，先将随机光碟中的“盛情宇DSP操作系”文件拷入D 中，再用随机配的USB把和DSP手柄接起来。

激光雕刻机使用说明本公司不承担由于使用本手册或本产品不当，所造成直接的、间接的、附带的或相应产生的损失或责任。

本手册的信息资料仅供参考。

由于改进设计和功能等原因，本公司保留到本资料的最终解释权。

内容如有更改，恕不另行通知。

注意：运动中的机器有危险！使用者有责任在机器中设计有效的出错处理和安全保护机制。

本类激光切割机为GB4类激光产品，使用时请注意激光辐射，避免眼或皮肤受到直射或散射辐射的照射概述本说明适用于巧匠激光雕刻机QJ6040,QJ6090，以及QJ1280,QJ1410等机型。

工作环境通风良好，环境卫生，尘埃少；储存空间温度：0-50°；工作空间温度：5-40°；工作空间相对湿度：30％-90％无结露。

供电及接地供电要求激光雕刻机使用AC220V/50HZ交流电，如果当地电压不稳，请自行加装稳压器，以保证激光雕刻机的正常使用。

插拔电源时请先将激光雕刻机的电源开关关闭；接地要求激光雕刻机外壳接地必须安全可靠，良好的接地可以消除机器上产生的静电；并且降低干扰；机器的电源要与电脑电源使用同一个插排。

为了防止电器设备因漏电、过压、绝缘等原因造成的触电或火灾事故，请您将电控可靠接地。

接地电阻要小于100欧姆，导线长度在20米以内，导线横截面积大于1.0平方毫米注意事项非工作时注意事项请不要由非专业人员对电气系统进行维修和调试，这将会降低设备的安全性能，扩大故障，甚至造成人员的伤害和财产损失。

请不要在控制箱周围堆放杂物，并在使用过程中，定期清除控制箱表面和过滤网的灰尘，以保持系统的良好通风，利于散热。

未经授权，请勿擅自改动产品，由此而引起的后果本公司不负任何责任！警告确有必要需打开机箱盖板时，必须在切断电源5分钟后并在专业人员指导下，才允许接触电控箱内的部件！禁止机器在工作时，禁止接触任何运动部件或打开控制设备，否则可能造成人员伤害或导致机器不能正常工作！禁止电器设备在潮湿、粉尘、腐蚀性气体、易燃易爆气体场所工作，否则可能造成触电或火灾！激光雕刻机使用时注意事项：加工文件编排完毕后即可选择加工，并使用软件高速加工速度、加工强度及加工精度。

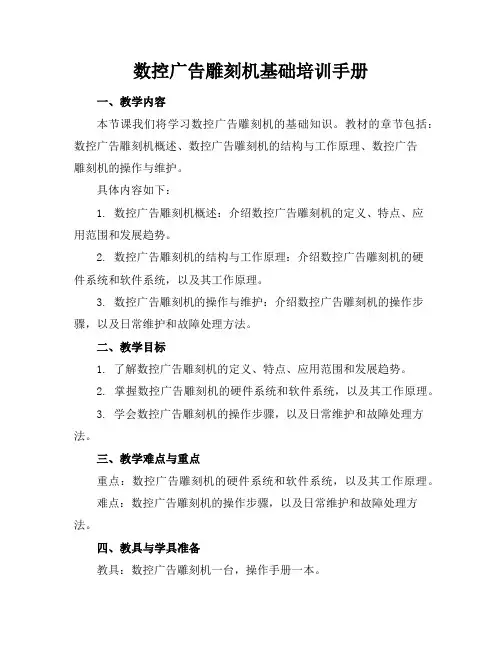

数控广告雕刻机基础培训手册一、教学内容本节课我们将学习数控广告雕刻机的基础知识。

教材的章节包括：数控广告雕刻机概述、数控广告雕刻机的结构与工作原理、数控广告雕刻机的操作与维护。

具体内容如下：1. 数控广告雕刻机概述：介绍数控广告雕刻机的定义、特点、应用范围和发展趋势。

2. 数控广告雕刻机的结构与工作原理：介绍数控广告雕刻机的硬件系统和软件系统，以及其工作原理。

3. 数控广告雕刻机的操作与维护：介绍数控广告雕刻机的操作步骤，以及日常维护和故障处理方法。

二、教学目标1. 了解数控广告雕刻机的定义、特点、应用范围和发展趋势。

2. 掌握数控广告雕刻机的硬件系统和软件系统，以及其工作原理。

3. 学会数控广告雕刻机的操作步骤，以及日常维护和故障处理方法。

三、教学难点与重点重点：数控广告雕刻机的硬件系统和软件系统，以及其工作原理。

难点：数控广告雕刻机的操作步骤，以及日常维护和故障处理方法。

四、教具与学具准备教具：数控广告雕刻机一台，操作手册一本。

学具：笔记本电脑，打印机，彩色打印纸。

五、教学过程1. 实践情景引入：展示一些广告雕刻机的实际应用案例，让学生了解广告雕刻机的作用和重要性。

2. 教材内容讲解：讲解数控广告雕刻机概述、数控广告雕刻机的结构与工作原理、数控广告雕刻机的操作与维护。

3. 例题讲解：通过实际操作，讲解数控广告雕刻机的操作步骤，以及如何进行日常维护和故障处理。

4. 随堂练习：让学生分组进行实际操作，练习数控广告雕刻机的操作步骤，以及日常维护和故障处理。

5. 板书设计：将数控广告雕刻机的操作步骤，以及日常维护和故障处理方法进行板书设计，方便学生理解和记忆。

6. 作业设计：题目一：简述数控广告雕刻机的定义、特点、应用范围和发展趋势。

答案：数控广告雕刻机是一种利用数控技术进行广告雕刻的设备，具有自动化程度高、精度高、速度快等特点。

广泛应用于广告制作、装饰装潢、工艺礼品等行业。

随着数控技术的不断发展，数控广告雕刻机的发展趋势是更加智能化、自动化。

第一章信息交流交流目的：1、了解学员所从事的行业，便于教师确立以后的培训重点。

2、了解学员的基础，为教师以后的讲解、辅导指明方向。

3、建立学员的学习档案，为以后的市场服务工作备案。

4、给学员强调公司的培训管理制度。

具体操作方式：1、学员报名、填写《学员信息登记表》。

2、与学员交流，了解学员基本情况，明确学员的学习内容、学习方法。

确定学员学习目的、从事行业，记录学员的基本情况，建立学员档案。

3、办理相关手续，发放相关资料，宣读培训管理制度。

包括：交纳押金、发放教材；让学员明确培训教室管理制度。

学员信息登记表Array报名日期：________年____月 ____ 日学员编号：_________一、基本情况登记姓名：_________ 性别：______联系电话：_____________ 手机：_____________联系地址：____________________________________________________单位名称：联系人：联系电话：二、基本情况问答为了选择最佳培训方案，请按照问题回答您的基本情况（请在符合问题答案的选项前画“√”，可选择一个或多个，如果选项中无答案，请在“其他”项中填写）：1）1. 精雕机信息来源：A.报纸广告、杂志宣传B.展会宣传C.精雕老客户介绍D.朋友客户介绍E.上门宣传F.网站宣传其他：________________2）2. 本人意向或目的：A.对雕刻技术感兴趣B.有意购买精雕机C.受业主派遣前来学习D.希望推荐相关工作其他：________________3）3. 本人计算机软件基础：A.从未使用B.能进行文字录入C.能进行基础文件管理D.学习过Dos操作系统E.学习过Windows操作系统F.能使用类似Coreldraw平面设计软件G.能使用类似Photoshop图象处理软件H.能使用类似Mastercam机械CAD 、CAM软件I.以上操作都较熟悉其他：________________4）4. 本人模具基础：A.从未了解B.本行业了解C.有相关理论基础D.有相关实践经验其他：________________5）5. 以前所从事的行业：A.手工雕刻B. 仿形设备加工C.平面设计D.数控设备加工其他：________________6）6. 已具备的雕刻相关技能：A.会平面设计B.有美工基础C.电脑操作熟练.D.磨制刀具E.手工雕刻F.相关数控设备加工。

雕刻机培训资料文泰雕刻软件的安装及参数设置一：文泰雕刻软件的安装l:把安装光碟放入光驱，等一二分钟会自动跳出选择设置语言对话框，请选择简体中文选项，再点击确定。

2:出现安装文泰雕刻画面时，点击下一步会出现软件许可证协议对话框，这时点击是。

当出现选择目标位置对话框时，把目标文件夹改成的D:\artcut6（或其它路径），这时会出现设置类型对话框，请选择最大安装，再点击下一步安装软件。

等待到100%安装完毕后，再点击完成就行了。

二：文泰雕刻软件的参数设置l：打开文泰雕刻软件，点击菜单栏中的保存雕刻路径按钮，这时会出现将雕刻结果存成文本文件对话框，将配置文件列表选项改成标准G代码，再点击此对话框右上角的设置按钮，这时会出现输出配置文件设置对话框，将此对话框中的配置文件基本信息菜单栏中的文件格选项改成G代码格式，其它不改。

再将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正，其它不改。

最后点击确定就行了。

2:如将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正后，雕刻机进行雕刻时Z轴没有雕刻深度、不停打点或者一直往下栽刀，那就把此选项改成负。

雕刻机控制系统的安装及参数设置一：超星雕刻机控制系统的安装l:把安装光碟放入光驱，打开我的电脑，再打开光驱文件，打开NCSTUDIO控制系统V5.4.49 中文 Setup。

双击Setup，安装就开始了。

点击下一步，再点浏览，将目的文件夹改为D:\NCSTUDIO控制系统 V5.4.44（或其它路径）。

一直点击下一步。

点击立即重起计算机。

2等电脑重起后系统就发现新硬件并要求装驱动。

选是，仅这一次，点击下一步，选自动安装，等驱动装完了点击完成就可以了。

二：超星雕刻机控制系统的设置1：打开桌面上的NCSTUDIO运动控制系统，进入NCSTUDIO控制系统的界面，打开参数设置栏进行设置。

设置如下（1）首先进入加工参数设置：在加工参数中把暂停或结束时自动停止主轴项打勾。

雕刻机入门培训——技术部培训内容●设备工作原理及用途●设备主要结构及附件●雕刻机分类●总结第一章第一章 设备工作原理及用途•设备工作原理•设备应用行业及加工材料•设备在同行业中的优势第一章第一节 设备雕刻工作原理设备概述雕刻机上的高速旋转雕刻头，通过按加工材质配置的刀具，对固定于主机工作台上的加工资料进行切削，即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字，实现雕刻自动化作业。

家居装饰大面积板材平面雕刻、实木、板式家具雕刻、实木艺术壁画、实木门、橱柜门雕刻。

木制品行业：缝纫机台面、电器柜台面、体育用品器材。

乐器行业：可雕刻乐器三维曲面，外形切割。

加工材料以木材为主。

广告行业主要应用于模型、广告标牌和文字标志的制作，这些业务在雕刻工艺上相对简单，切割各类标牌、座标牌、胸牌、字模、字型，各类标志、商标等材料。

材料比较多样，包括亚克力，双色板，硬聚氨酯等。

第二节 设备应用行业设备概述石材行业：大理石、花岗岩、墓牌等材质第三节 同行业中的优势设备概述1、设备操作方便，简单易学。

配备专业软件，实现设计、拆单、作业三合一。

2、自动化程度高，可实现自动上下料，大大节省了人力。

3、雕刻精度高。

采用国际领先的传动系统，控制系统，主轴，保证加工精度。

第二章第二章 设备主要结构及附件•设备主要结构•设备重要部件•设备主要配件第二章第一节 设备主要结构结构部件主轴控制柜床身主轴王建南主轴意大利HSD主轴电机安川电机及驱动器雷塞电机及驱动器控制系统维宏板卡DSP手柄及板卡新代控制系统维宏板卡DSP手柄及板卡产生真空，用于真空吸附切割材料，保证定位精度用于吸附设备作业时产生的粉尘碎屑刀具刀夹刀柄呆扳手第二章第二节 设备主要配件结构部件勾扳手第三章第三章 雕刻机分类•开料机•普通雕刻机主要是把一张板开成不同规格的尺寸，是定制板式家具开料、打孔、铣槽的专用设备，有真空吸附台面、辅助上料辊轮，推料装置，上料装置，可实现自动上下料。

超星雕刻机培训教材(doc 11页)超星雕刻机培训资料昆明华星电脑公司文泰雕刻软件的安装及参数设置（仅限超星雕刻机）一：文泰雕刻软件的安装l:把安装光碟放入光驱，等一二分钟会自动跳出选择设置语言对话框，请选择简体中文选项，再点击确定。

2:出现安装文泰雕刻画面时，点击下一步会出现软件许可证协议对话框，这时点击是。

当出现选择目标位置对话框时，把目标文件夹改成的D:\artcut6（或其它路径），这时会出现设置类型对话框，请选择最大安装，再点击下一步安装软件。

等待到100%安装完毕后，再点击完成就行了。

二：文泰雕刻软件的参数设置l：打开文泰雕刻软件，点击菜单栏中的保存雕刻路径按钮，这时会出现将雕刻结果存成文本文件对话框，将配置文件列表选项改成标准G代码，再点击此对话框右上角的设置按钮，这时会出现输出配置文件设置对话框，将此对话框中的配置文件基本信息菜单栏中的文件格选项改成G代码格式，其它不改。

再将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正，其它不改。

最后点击确定就行了。

2:如将此对话框中的配置原点与坐标菜单栏中Z轴向下选项改成正后，雕刻机进行雕刻时Z轴没有雕刻深度、不停打点或者一直往下栽刀，那就把此选项改成负。

超星雕刻机控制系统的安装及参数设置一：超星雕刻机控制系统的安装l:把安装光碟放入光驱，打开我的电脑，再打开光驱文件，打开NCSTUDIO控制系统V5.4.49 中文 Setup。

双击Setup，安装就开始了。

点击下一步，再点浏览，将目的文件夹改为D:\NCSTUDIO控制系统 V5.4.44（或其它路径）。

一直点击下一步。

点击立即重起计算机。

2等电脑重起后系统就发现新硬件并要求装驱动。

选是，仅这一次，点击下一步，选自动安装，等驱动装完了点击完成就可以了。

二：超星雕刻机控制系统的设置1：打开桌面上的NCSTUDIO运动控制系统，进入NCSTUDIO控制系统的界面，打开参文件输入二维PLT加工深度 2毫米抬刀高度 5 毫米PLT单位每毫米 40√□Z轴反向二：厂商参数：（密码：ncstudio）工作台行程（不同机器型号标准的参数表）（单位：毫米）机型CX-6090 CX-1212 CX-1218 CX-1224 机型CX-6090 CX-1212 CX-1218 CX-1224 起点（机械）坐标终点（机械）坐标X方向0 0 0 0 X方向600 1200 1200 1200Y方向0 0 0 0 Y方向900 1200 1800 2400Z方向-70 -70 -70 -70 Z方向0 0 0 0 实际参数：起点（机械）坐标：X Y Z 终点（机械）坐标：X Y Z 对刀块对刀块厚度为10 毫米电机参数（不同机器型号的标准参数表）（单位：毫米/脉冲）机型CX-6090 CX-1212 CX-1218 CX-1224X轴0.003125 0.003125 0.003125 0.003125Y轴0.003125 0.00625 0.00625 0.00625Z轴0.003125 0.003125 0.003125 0.003125 实际参数：X轴 Y轴 Z轴起跳速度 300 毫米/分钟Z轴下刀速度 800—1500 毫米/分钟（一般为800）加速度设定单轴加速度为 300 毫米/秒设定弯道加速度为 300 毫米/秒主轴参数主轴最高转速为 24000转/每分主轴启动（停止）时间为 5000—20000毫秒（一般为20000）文泰雕刻软件刀具参数的设置一：点击菜单中的2D选项会出现二维雕刻方式对话框，再点击刀具库选项，分别选中心尖刀、平底尖刀、直刀、球面刀并把里面现有的刀具全部除掉。

雕刻机操作手册1.安装软件：1），文泰安装：直接将光盘中的文泰拷入D：/根目录下即可2），维宏控制系统：将安装文件考入D盘后点击Setup.exe安装软件。

安装完毕后，关掉计算机，然后将维宏数控卡插入电脑主板的PCI插槽，重新启动计算机，寻找维宏卡的驱动程序，然后打开维宏软件，在其中系统参数里边加工参数做相应的调整，★最重要的还是要调整厂商参数（密码：ncstudio）里边的电机参数X=0.00625 Y=0.00625 Z=0.003125 即可正常使用。

2.文泰中做路径：1）2D雕刻：在此路径中可以根据你要雕刻的字或者是图形的大小选择相应的刀具。

在做路径的时候一定要仔细察看是否有哪一环节出错后者是丢掉，一般都用阴刻，1.雕刻深度：这要看你的雕刻材料，是否上漆来确定一般我们刻双色板不上漆的情况下可以是：0.1 上漆的情况下可以是0.3 也可以看情况在雕刻过程当中做适当的调整。

2.雕刻方式：一般是选择水平铣底，有时候针对不同的图形可以选择其他的雕刻方式如可以用勾边。

3.选择刀具：这个可以根据不同的文字或者图形选择最适合的刀具一般情况下铣底双色板用平底尖刀或者是切刀，亚克力还可以用麻花刀，薄一点的可以用尖刀这要看你要雕刻的具体内容而定着这里没法详细的解释4.重叠率：其中第二次雕刻方式下的重叠率没有作用（因为是只勾一次边固没有重叠率一说）一般重叠率在30% 左右5.第二次加工方式的刀具的选择一般要和第一次的相同但是：★在特殊情况下在提高我们的加工效率的情况下可以适当的改变刀具的大小1）在笔划很细的地方做不上路径1.可以在第一个雕刻方式（铣底）刀具不变的情况下可以适当的改小第二次加工方式（勾边）刀具（越接近第一次得越好），这这个时候不要随意的改小刀具不然就和实际的图形差距太大。

2.也可以利用节点编辑对做不上路径的部位做一下调整。

2）如果是像黑体或者是笔划差不多粗细的情况下也可以直接第一次加工方式用勾边，如果第一次勾边勾完后笔划的中间还有一部分没有雕刻，这样可以再用第二次勾边此时就不能用和第一次勾边同一把刀了，应该把刀具相应的改大。

雕刻机使用手册目录首页- 3 -安装前注意事项：- 4 -第一章雕刻机的组成- 5 -一、图片- 5 -二、雕刻机配件- 8 -错误!未指定书签。

一、机器安装错误!未指定书签。

二．软件的安装- 8 -三．软件的参数设置- 13 -第三章雕刻机的操作流程- 18 -第四章刀具的选择- 19 -第五章机器的日常维护及保养- 20 -第六章故障与分析- 21 -附录1控制卡具体参数设置- 25 -附录2DSP手柄的使用说明- 26 -欧阳物创编 2021.02.07首页首先感谢您选用本公司产品，在您机器安装前请仔细阅读本说明书，以免给您的安装和使用造成不必要的麻烦。

如您在使用本产品的过程中遇到问题，请致电本公司售后服务电话：0757-******** 133********本说明书解释权归广州锐雕数控科技有限公司所有，本说明书中所涉及一些技术参数如发生改变，恕无法另行通知。

安装前注意事项：1.切勿在闪电和打雷时安装此设备，切勿在潮湿的地方安装电源插座，切勿触摸未绝缘的电源线。

2.上机操作人员必须经过严格的培训，操作过程中必须注意人身安全和机器安全。

3.电源电压要求为210V～230V，若电源电压不稳或周围有大功率的用电设备，请在专业人员指导下安装稳压电流。

4.不可带电插拔数据电缆，机器本身和控制柜必须接地。

5.操作人员切勿带手套，最好带上防护眼镜。

6.刀具一定要装好夹紧，保持刀具锋利，钝刀将使雕刻质量下降和使电机过载。

7.请勿将手伸入刀具工作范围内。

不可加工含石棉的材料。

8.加工材料大小不要超过机械加工范围，长时间不用请切断电源，机器移动时必须有专业人员指导。

9.水冷主轴使用前一定要注意通水。

10.如机器出现异常，请与经销商或本公司售后服务部联系。

第一章雕刻机的组成一、图片1.整机图（1）12系列（2）木工机2.控制柜前部指示图（1）12系列（2）木工机3.控制柜后部接线图（1）12系列（2）木工机4. 变频器面板指示图二、雕刻机配件名称备注电源线1根水泵（风冷主轴无此配件）1个工具箱1个雕刻刀1盒控制卡（可选DSP控制卡）1套说明书1本保修卡1本压板6套扳手2个TYPE3/MACH3/文泰V8（可选）1套刀夹1个保险管2个水箱1个第二章雕刻机的安装及软件设置一、机器安装警告：所有操作须在断电下进行！1.打开木箱，抬出机器放在平地，轻搬轻放，避免撞击。

一、雕刻机工作原理雕刻机由计算机，雕刻机控制器，雕刻机主机三部分组成。

工作原理：是通过计算机内配置的专用雕刻软件进行设计和排版，并由计算机把设计与排版的信息自动传送至雕刻机控制器中，再由控制器把这些信息转化成能驱动步进电机或伺服电机的带有功率的信号(脉冲串)，控制雕刻机主机生成X,Y,Z三轴的雕刻走刀路基径。

同时，雕刻机上的高速旋转雕刻头，通过按加工材质配置的刀具，对固定于主机工作台上的加工材料进行切削，即可雕刻出在计算机中设计的各种平面或立体的浮雕图形及文字，实现雕刻自动化作业。

二、雕刻机分类：1、木工雕刻机（主推产品）传动方式---齿条。

X，y轴齿条传动（y轴双电机）2、广告雕刻机：传动方式----丝杠。

XYZ三轴丝杆传动（Y轴单电机）3、石材雕刻机：传动方式---齿条。

XY齿条，z丝杠备注：设备也可根据客户的要求来定制机器，例如：多加机头（工作方式分联动和独立），雕刻尺寸，是否加旋转轴，龙门加高等。

三、雕刻机应用行业1、家居装饰：大面积板材平面雕刻、实木、板式家具雕刻、实木艺术壁画、实木门、橱柜门雕刻。

木制品行业：缝纫机台面、电器柜台面、体育用品器材。

乐器行业：可雕刻乐器三维曲面，外形切割2、广告行业：主要应用于模型、广告标牌和文字标志的制作，这些业务在雕刻工艺上相对简单，切割各类标牌、座标牌、胸牌、字模、字型，各类标志、商标等材料3、石材行业：大理石、花岗岩、墓牌等材质。

四、雕刻机构造组成：床身机构，主轴电机，传动方式，控制系统，驱动器，步进/伺服电机，导轨，变频器，泵，吸尘装置等1、床身：厚壁方管无缝焊接，床身经过失效处理，消除内应力，增加了稳定性。

市场上还有铸铁床身，台面铸造的，这个造价稍高横梁：分钢横梁和铝横梁，铝合金横梁（外观漂亮）2、主轴：一般广告机的主轴在1.5Kw-3kw间，木工机在3kw-4.5kw.工业型更大。

分类一种是国产，一种是意大利HSD主轴。

主轴电机是电脑雕刻机的重要组成部件，其性能对电脑雕刻机整机的性能至关重要：主轴品牌：常州顺通，靖江星辰，星轮（目前雕刻机行业称国内最好，名气较大）荣华（价位较高），都是水冷主轴，转速24000转，HSD（风冷主轴，转速18000）主轴功率：800W.1.5KW，2.2 KW，3 KW，4.5 KW.5.5 KW，根据加工工件来选择适合功率的主轴小细节需了解：精细加工主轴的特点是低噪音、高转速、高度，适合加工特别精细的工件，如印章、铭牌、胸牌礼品等。

精雕机编程培训教程•精雕机编程基础•图形绘制与编辑•刀具路径生成与优化目录•程序调试与仿真验证•精雕机操作实践•故障诊断与维护保养精雕机编程基础精雕机定义及分类工作原理精雕机结构030201精雕机概述与工作原理编程软件介绍及安装编程软件概述软件安装步骤软件界面介绍基本操作界面与功能01020304文件操作视图操作图层管理基本绘图命令图形绘制与编辑图形绘制工具使用掌握基本绘图工具学习使用直线、圆弧、多边形等基本绘图工具，理解工具参数设置和调整方法。

高级绘图工具应用熟悉样条曲线、椭圆、文字等高级绘图工具的使用，提升图形绘制能力。

图层管理了解图层概念，学习创建、编辑和管理图层，实现图形的分层管理和编辑。

图形编辑技巧与方法对象特性编辑选择与修改对象熟悉对象颜色、线型、线宽等特性的编辑方法，提升图形表现效果。

复制与粘贴对象绘制步骤详解分步讲解复杂图形的绘制过程，包括基本图形绘制、高级工具应用、图层管理等关键步骤。

案例介绍了解复杂图形的特点和绘制要求，明确案例的学习目标和重点。

技巧与注意事项分享复杂图形绘制的经验和技巧，提醒学员注意容易出现的问题和解决方法。

案例分析：复杂图形绘制刀具路径生成与优化刀具类型及选择策略常见刀具类型刀具选择原则刀具参数设置刀具路径生成方法等高线法适用于曲面加工，通过生成等高线刀具路径实现逐层切削投影法将三维模型投影到二维平面上，生成二维刀具路径，适用于较简单的零件加工参数线法根据曲面参数方程生成刀具路径，适用于复杂曲面加工刀具路径优化技巧合理规划切削顺序，减少刀具空行程，提高加工效率通过精确计算和优化路径，避免对已加工区域的重复切削优化切削参数和路径，保持切削过程平稳，减少机床振动和刀具磨损根据机床刚性、功率等性能，合理设置切削参数和路径，确保加工质量和效率减少空行程避免重复切削保持切削平稳考虑机床性能程序调试与仿真验证程序调试步骤检查程序语法和逻辑错误单步执行程序，观察变量和寄存器变化01020304仿真软件介绍仿真软件可以模拟精雕机的加工过程，验证程序的正确性常见仿真软件有Vericut、NCSim等仿真验证步骤导入精雕机模型和加工程序设置仿真参数，如切削力、切削速度等仿真验证方法介绍仿真验证的优势问题描述加工过程中出现过切现象，导致零件报废案例二解决方案利用仿真软件对设备模型和加工程序进行综合分析，发现设备结构设计中存在缺陷，优化后重新制造，最终满足精度要求案例一某型号精雕机加工复杂曲面零件解决方案问题描述新型号设备在加工测试件时精度不达标010203040506案例分析：程序调试与仿真验证实例精雕机操作实践开机前检查选择合适的刀具设定加工参数编程与调试精雕机基本操作规范加工过程中的注意事项安全操作01观察加工状态02定期维护031 2 3实例一实例二实例三案例分析：精雕机加工实例展示故障诊断与维护保养常见故障类型及原因分析电气故障机械故障液压/气动故障数控系统故障故障诊断方法与技巧观察法听觉法触觉法仪器检测法维护保养建议及周期安排定期保养日常保养预防性维护特殊保养针对设备出现的特定问题或故障，进行专门的维护和修复工作。

雕刻机的使用手册第一部分绘制PCB电路图一、Protel 99 SE的发展历史Protel是Protel Technology公司在20实际末推出的EDA软件，在电子行业中，它当之无愧地排在众多EDA软件的前面，是电子设计者的首选软件。

它很早就在国内开始使用，普及率也很高，许多高校的电子专业都专门开设了相关的学习课程，而且几乎所有的电子公司都要用到它，因此会使用Protel 也成为许多大公司在招聘电子设计人才是的必要条件之一。

第一个应用于电子线路设计的软件包是1987-1988年由美国ACCEL Technologies公司推出的TANGO，他开创了电子设计自动化（Electronic Design Automation,EDA）的先河。

Protel 99 SE是Protel 99 的增强版本，在文件组织方面既可以采用传统的Windows文件格式也可以采用Access数据库文件格式，同时具有跟强大的功能和良好的操作性，给设计者的工作带来了更大的便利。

此外Protel公司还不断的推出Protel 99的升级包，对原有系统的问题加以修正和改良，目前最新版本出到了Service Pack 6.二、Protel 99SE的主要特点Protel 99 SE是一个Client/Server型的应用程序，它提供了一个基本的框架窗口和相应的Protel 99 SE组件之间的用户接口，在运行主程序时各服务器可在需要时间调用，从而加快了主程序的启动速度，而且极大地提高了软件本身的可扩展性。

Protel 99 SE中的这些服务程序基本上课分为5大组件，即原理图设计组件、PCB设计组件、布线组件、可编程逻辑器件组件和仿真组件。

其中原理图设计组件和PCB设计组件是一般设计工作中的重点，而其他组件可以说是为这两个组件服务的。

三、Protel 99 SE的运行环境Protel 99 SE对系统配置的要求比较高，而且系统运行时占用的内存空间比较大，尤其是当设计任务比较庞大、内容比较复杂的时候，如果配置不足有可能发生死机现象，导致Protel 99 SE运行失常。
