中考物理作受力分析示意图专题复习练习卷

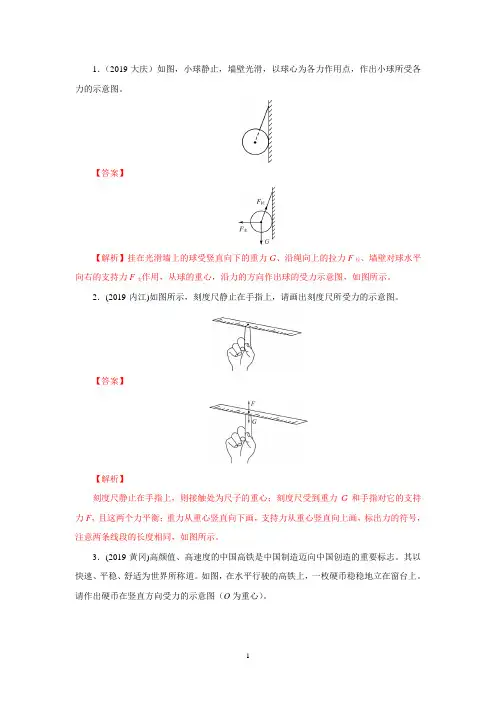

1．（2019·大庆）如图，小球静止，墙壁光滑，以球心为各力作用点，作出小球所受各力的示意图。

【答案】【解析】挂在光滑墙上的球受竖直向下的重力G、沿绳向上的拉力F拉、墙壁对球水平向右的支持力F支作用，从球的重心，沿力的方向作出球的受力示意图，如图所示。

2．(2019·内江)如图所示，刻度尺静止在手指上，请画出刻度尺所受力的示意图。

【答案】【解析】刻度尺静止在手指上，则接触处为尺子的重心；刻度尺受到重力G和手指对它的支持力F，且这两个力平衡；重力从重心竖直向下画，支持力从重心竖直向上画，标出力的符号，注意两条线段的长度相同，如图所示。

3．(2019·黄冈)高颜值、高速度的中国高铁是中国制造迈向中国创造的重要标志。

其以快速、平稳、舒适为世界所称道。

如图，在水平行驶的高铁上，一枚硬币稳稳地立在窗台上。

请作出硬币在竖直方向受力的示意图（O为重心）。

【答案】FG【解析】硬币稳稳地立在窗台上，硬币在竖直方向受到重力G和支持力F的作用，由于硬币相对窗台静止，因此重力G和支持力F，二力是一对平衡力，大小相等、方向相反。

重力的方向是竖直向下的，支持力的方向是竖直向上的。

过硬币的重心，分别沿竖直向下和竖直向上的方向画一条带箭头的线段，并分别用G和F表示，注意两条线段长度要相等。

如图所示。

4．（2019·贵阳）如图所示是运动员百米赛跑时的情景，请画出他的右脚对地面的作用力的示意图，（O点是力的作用点）【答案】【解析】运动员的右脚在水平方向上受到摩擦力的作用，因为脚相对于地面有向后的运动趋势，故摩擦力方向与之相反，是向前的，因为力的作用是相互的，所以地面受到右脚的摩擦力向后；右脚对地面有向下的压力，作用点在地面上，方向垂直于地面向下，如图所示。

5（2019·衡阳）如图所示，小球被固定在静止的金属框架上，画出小球A所受作用力的示意图。

【答案】【解析】小球A固定在静止的支架上，处于静止状态，受到竖直向下的重力和支架对它向上的弹力作用，并且这两个力是一对平衡力，重力从重心竖直向下画，标出符号G，弹力从重心竖直向上画，标出符号F，注意所画的线段长度要相等。

2024年中考物理专题训练——力学作图1．图中利用羊角锤撬钉子，在锤柄A点处画出所施加的最小动力F和其力臂l。

2．如图所示，重5N的小球挂在竖直墙壁上，请在图中画出小球所受重力G的示意图和墙壁受到小球压力F的示意图（点O是小球的重心）。

3．人们走路时要利用鞋底与地面间的摩擦力，请在图中A点画出人拉小车时地面对鞋底的摩擦力和支持力的示意图。

4．图中杠杆AB在力F的作用下，处于水平位置平衡，请画出F的力臂。

5．如图所示，一块磁粒吸在黑板上，请画出磁粒受到的力的示意图。

6．如图，物体A静止在斜面上，画出物体A所受斜面作用力的示意图。

7．请在图中画出托在手中静止的苹果所受力的示意图。

8．如图所示，一个重为3N的皮球在手指尖处静止，画出皮球所受重力的示意图。

9．如图所示，小球在悬线的拉力作用下保持静止，请画出小球的受力示意图。

10．如图所示，木块静止在水平地面上，请画出木块所受重力的示意图。

11．玩滑板车是小朋友们喜爱的一项运动，如图所示，小朋友一只脚踏上滑板车，另一只脚用力蹬地，滑板车就向左滑动起来。

把小朋友和滑板车看成一个整体，请画出小朋友脚离开地面之后向左滑行时，这个整体受力的示意图。

（整体的重心O已经标出）12．如图，重4N的小球浮在水面上，请画出小球受到的力的示意图。

13．在如图所示中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F浮。

14．如图，一杯子放在水平桌面上，请在图中画出杯子受到力的示意图。

15．如图，观光缆车沿轨道斜向上做匀速运动，请画出缆车中重物A的重力示意图。

16．如图所示，画出小球所受重力的示意图和力F的力臂L。

17．在我国古代就对简单机械有着许多巧妙的应用，护城河上安装的吊桥装置就是一个例子，如图所示。

在拉起吊桥过程中，滑轮C属于定滑轮，吊桥可看作支点为B的杠杆，请你画出阻力的方向和动力臂。

18．太空风洞是一种风靡世界的新兴娱乐活动，其原理是利用风洞产生向上的强烈上升气流让人漂浮在空中。

2023年中考一轮复习------力学作图练习题1.请在图中画出正方体木块所受重力的示意图。

2.如图所示，小球受到的重力为10N，请在图中画出小球在斜面上时所受重力的示意图．3.画出图中细线对木块A拉力的示意图。

4.如图所示，有一根粗细均匀的长木棒斜放在墙角，画出木棒所受重力G、木棒对墙面的压力F A和地面对木棒的支持力F B的示意图。

5.如图所示是小雪同学测量滑动摩擦力的情景，此时木块在水平面上做匀速直线运动，请画出木块在水平方向上受力的示意图．6.某同学从滑梯上匀速下滑，请画出该同学所受力的示意图(O为重心)。

7.如图所示，B物体在水平皮带上跟随皮带一起做匀速直线运动，请在图中画出B物体的受力示意图。

8.如图所示，是向上斜上方抛出的铅球，请在图中画出铅球的受力示意图，(不计空气阻力)9.（1）如图所示，橡皮用细线拴住做圆周运动，请画出橡皮所受拉力的示意图；（2）如图，一木块沿斜面匀速下滑.请作出木块受到的重力和斜面对它的滑动摩擦力的示意图；(3)如图所示，是一只在空中向上运动的排球.请画出排球所受力的示意图。

(不计空气阻力)10.请在图中画出苹果受到重力G的示意图。

11.画出图中重力为20N的小球A所受重力的示意图．12. 如图重4.5N的足球被运动员用头顶出，试画出足球在空中飞行时的受力示意图(不计空气阻力)13.请画出图中物块A受到的重力的示意图．14.如图所示，一个重为50N小球从斜面上滚下，请在图中作出小球所受重力G的示意图．15.在图中画出足球受到重力的示意图。

(O为足球重心)16.请在图中画出跳水运动员对跳板的压力。

17.在图中画出斜面上的物体A所受到的力的示意图。

18.一木箱重力G=30N，放置于水平地面上，在拉力F=40N的作用下向右做匀速直线运动，此时木箱受哪些力的作用？请作出木箱所受的力的示意图．19.如图所示，小红背着书包站在匀速上行的自动扶梯上随着扶梯一起上行，请画出此时小红受力的示意图．20.在图中画出斜面上的物体所受的重力G和斜面对物体支持力F的示意图。

2024年中考物理专题训练——力学作图1．如图所示为用钓鱼竿钓鱼的示意图，O为支点，请在图中画出鱼线对鱼竿的拉力F 的示意图及对应的力臂L。

2．杆OBA可绕O点转动，在B点挂一个重物，在A点施加动力F1使杠杆平衡。

请画出动力臂l1以及杠杆受到的阻力F2的示意图。

（不计杆重力）3．如图所示，使衣服架在水平位置平衡，请在A点画出应施加的最小力F与力臂L。

4．画出工人站在地上拉物体最省力的绕法。

5．如图所示，把一杯水放在水平桌面上，请画出桌面对水杯的支持力的示意图。

6．如图所示为踢向空中的足球在上升过程中，画出此时球所受重力的示意图。

7．小明同学在两个相同的容器中分别装初温相同的两杯水，用相同的热源对它们加热。

甲杯中的水从开始加热至沸腾一段时间，温度随时间变化的图像如图所示。

乙杯装水的质量大于甲杯，且增加了容器上方的气压（气压增加液体沸点会升高）。

请画出乙杯中的水温度随时间变化的大致图像。

8．画出图甲中作用力F的力臂。

9．如图，O是轻质杠杆的支点，杠杆在图中所示位置静止，请画出物块重力G和所要施加的最小动力F1的示意图。

10．如图所示，一瓶重4N的饮料随着粗糙的传送带水平向右匀速运动。

请在图中画出传送带突然减速时饮料瓶受到的重力和摩擦力的示意图。

11．如图所示是一个抛石机模型，O为支点，请你在图中画出将石头抛出时在A点所用的最小的力1F的示意图及其力臂1L。

12．如图甲所示杠杆的B点挂一个重物，在A点施加一个最小的动力使杠杆平衡。

请画出最小的动力1F以及杠杆受到的阻力2F的示意图。

13．如图所示，要让木箱向右方翻转，请画出翻转时用的最小力F和它的力臂L。

（翻转时不打滑）14．如图所示，杠杆保持静止，O为支点，请画出动力F1的力臂L1和阻力F2的示意图。

15．如图所示，旗手小明竖直举轻质旗前进时，红旗受到风的水平阻力F2，其作用点可以看成在A点。

若以O点为支点，请画出手在B点对旗杆施加的最小动力F1及其力臂l1。

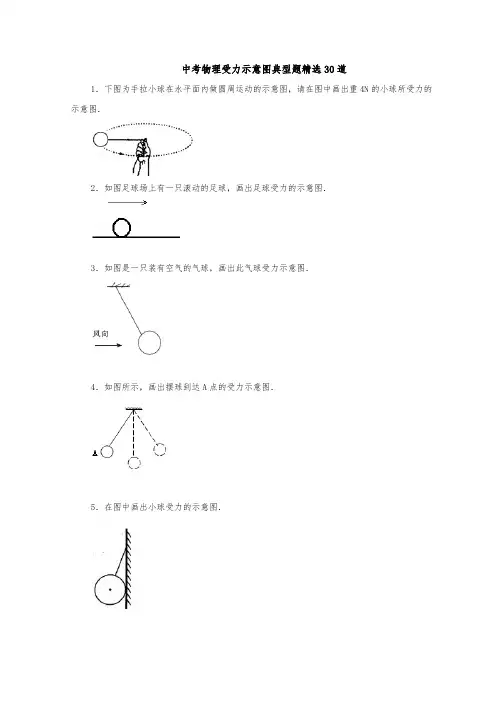

中考物理受力示意图典型题精选30道1．下图为手拉小球在水平面内做圆周运动的示意图，请在图中画出重4N的小球所受力的示意图．2．如图足球场上有一只滚动的足球，画出足球受力的示意图．3．如图是一只装有空气的气球，画出此气球受力示意图．4．如图所示，画出摆球到达A点的受力示意图．5．在图中画出小球受力的示意图．6．试画出一根木棍靠在墙上的受力示意图．7．画出静止在斜面上的木块受到的力的示意图．8．如图，物体M沿粗糙的斜面下滑，请画出它的受力示意图．9．（2013•黄冈）作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．10．如图所示，作出小车在平直公路上匀速行驶时受力的示意图．11．如图所示，一铅球在空中飞行，不计空气阻力，请画出铅球受力的示意图．12．如图，物体随传送带一起做匀速直线运动，画出A的受力示意图．13．请在甲图中画出汽车匀速上坡时所受力的示意图．14．货物如图所示随传送带一起匀速斜向上运动，画出货物受到力的示意图．15．如图所示，一个物体沿光滑斜面下滑，请作出物体所受力的示意图．16．（2015•黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态．作出它此时的受力示意图．17．如图所示，重50N的物体在光滑的水平地面上匀速直线运动，画出它所受力的示意图．18．画出图中所示斜面上小球所受力的示意图及小球对斜面的压力19．如图所示，某公司在风和日丽的天气，利用氢气球进行新产品宣传，请你画出氢气球受力的示意图．20．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．21．如图所示，请画出斜面上的物体所受重力和以及斜面所受压力的示意图．22．一小球静止在两互相垂直的墙壁间，如图所示，画出小球所受力的示意图．23．如图甲所示是地球表面附近的一些物体，请画出飞机所受重力的示意图．在图乙中，一物体以某一初速度冲上粗糙斜面，请作出该物体受力的示意图．24．如图所示，一物体以某一初速度冲下光滑斜面，请作出该物体的受力示意图．25．如图12所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．26．在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．27．（1）请画出图1中“不倒翁”所受重力的示意图（黑点表示“不倒翁”的重心O）．（2）如图2在自动化生产线上，常用传送带传送工件，请在图中画出工件对传送带压力的受力示意图．（3）如图3，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．（4）小强用100N的力去踢重为5N的足球，请在图4中画出踢出去的足球在地面上运动时受到的力的示意图（不计空气阻力）．28．如图所示，物体A重8N，对斜面的压力大小为6N，从光滑的斜面上自由滑动到斜面底端，试画出物体在斜面上运动过程受到的力的示意图．29．画出图中浸在液体中的小球受到的浮力以及容器对斜面的压力示意图．30．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块仍处于静止时受力示意图．中考物理受力示意图典型题精选30道参考答案1．下图为手拉小球在水平面内做圆周运动的示意图，请在图中画出重4N的小球所受力的示意图．2．如图足球场上有一只滚动的足球，画出足球受力的示意图．3．如图是一只装有空气的气球，画出此气球受力示意图．4．如图所示，画出摆球到达A点的受力示意图．5．在图中画出小球受力的示意图．6．试画出一根木棍靠在墙上的受力示意图．7．画出静止在斜面上的木块受到的力的示意图．8．如图，物体M沿粗糙的斜面下滑，请画出它的受力示意图．9．（2008•黄冈）作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．10．如图所示，作出小车在平直公路上匀速行驶时受力的示意图．11．如图所示，一铅球在空中飞行，不计空气阻力，请画出铅球受力的示意图．12．如图，物体随传送带一起做匀速直线运动，画出A的受力示意图．13．请在甲图中画出汽车匀速上坡时所受力的示意图．14．货物如图所示随传送带一起匀速斜向上运动，画出货物受到力的示意图．15．如图所示，一个物体沿光滑斜面下滑，请作出物体所受力的示意图．16．（2009•黄冈）如图所示的水桶，是在一个最小外力作用下所处的状态．作出它此时的受力示意图．17．如图所示，重50N的物体在光滑的水平地面上匀速直线运动，画出它所受力的示意图．18．画出图中所示斜面上小球所受力的示意图及小球对斜面的压力19．如图所示，某公司在风和日丽的天气，利用氢气球进行新产品宣传，请你画出氢气球受力的示意图．20．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．21．如图所示，请画出斜面上的物体所受重力和以及斜面所受压力的示意图．22．一小球静止在两互相垂直的墙壁间，如图所示，画出小球所受力的示意图．23．如图甲所示是地球表面附近的一些物体，请画出飞机所受重力的示意图．在图乙中，一物体以某一初速度冲上粗糙斜面，请作出该物体受力的示意图．24．如图所示，一物体以某一初速度冲下光滑斜面，请作出该物体的受力示意图．25．如图12所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．26．（2012•湖北）在自动化生产线上，常用传送带传送工件，如图所示，一个工件与传送带一起沿水平向右做加速运动，不计空气阻力，请在图中画出工件受到的所有力的示意图．27．作图题（1）请画出图1中“不倒翁”所受重力的示意图（黑点表示“不倒翁”的重心O）．（2）如图2在自动化生产线上，常用传送带传送工件，请在图中画出工件对传送带压力的受力示意图．（3）如图3，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图．（4）小强用100N的力去踢重为5N的足球，请在图4中画出踢出去的足球在地面上运动时受到的力的示意图（不计空气阻力）．28．如图所示，物体A重8N，对斜面的压力大小为6N，从光滑的斜面上自由滑动到斜面底端，试画出物体在斜面上运动过程受到的力的示意图．29．画出图中浸在液体中的小球受到的浮力以及容器对斜面的压力示意图．30．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块仍处于静止时受力示意图．中考物理模拟试卷（二）一、选择题2．下列家用电器和通信设备中，不是利用电磁波工作的是( )A．微波炉B．电冰箱C．移动电话D．电视机3．手掌按住正在发声的鼓面，鼓声消失了，这个实验能探究的是( )A．决定音调的因素B．声音能否在空气中传播C．声音产生的原因D．声音传播是否需要时间4．下列数据中，最接近实际情况的是( )A．一张中考物理试卷的厚度约为4 mm B．人正常步行的速度约为1.1 m/sC．人体感觉最舒适的环境温度约为37℃D．一位中学生的质量约为500 kg5．关于发电机的工作原理，下列说法正确的是( )A．电流的热效应B．电流周围存在磁场C．电磁感应现象D．磁场对通电导体的作用6．如图所示的四个实例中，机械能减小的是( )7．清澈平静的湖面上空，有只小燕子正向下俯冲捕食．小燕子向下俯冲过程中，通过湖面所成像的虚实和小燕子与它的像之间距离的变化是( )A．虚像，距离变小B．虚像，距离变大C．实像，距离不变D．实像，距离变小8．昔日高档小汽车，今朝进入百姓家，下列关于汽车的说法错误的是( )A．汽车使用的汽油属于不可再生能源B．汽车发动机将燃料燃烧释放的内能转化为机械能C．由于惯性，汽车刹车之后还会滑行一段距离D．轮胎上刻有花纹是为了减小摩擦9．有一种运动叫蹦极，如图所示是蹦极运动的简化示意图，弹性绳一端固定在O点，另一端系住运动员，运动员从O点自由下落，A点处弹性绳自然伸直．B点是运动员受到的重力与弹性绳对运动员拉力相等的点，C点是蹦极运动员到达的最低点，运动员从O点到C点的运动过程中忽略空气阻力，则( )A．从O至C运动员速度一直减小B．从O点至A点运动员机械能不守恒，从A点至C点机械能守恒C．从O至A过程中运动员速度增大，从A至C过程中运动员速度减小D．从O至B过程中运动员速度增大，从B至C过程中运动员速度减小10．在相同的加热条件下，对质量为m1、比热容为c1的物质A和质量为m2、比热容为c2的物质B均匀加热，物质A、B的温度随加热时间的变化情况如图所示．根据图象分析可推断出正确的结论是( )A．若m1＝m2，则c1<c2B．若c1>c2，则m1>m2C．若c1＝c2，则m1<m2D．若m1<m2，则c1>c211．粗细均匀、密度为p蜡的蜡烛底部粘有一块质量为m的铁块，蜡烛竖直漂浮在密度为p水的水中，蜡烛露出水面的高度为H，如图．点燃蜡烛，直至蜡烛与水面相平、烛焰熄灭（假定蜡烛油不流下来），设燃烧掉的蜡烛长为L，则LH的关系是( )A．pp蜡水B．pp p+水水蜡C．pp p-水水蜡D．pp水蜡12．如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑动变阻器滑片P向右移动时，下列说法正确的是( ) A．电流表示数变大，电压表与电流表示数之比变大B．电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大不定项选择13、一轻质弹簧的下端固定在容器底部，上端放一小球（不连接），如图所示，向容器中缓慢倒入水，使小球完全浸没且静止在水中，此时小球可能受（）A．重力、浮力、弹力和压力 B．重力、浮力和拉力C．重力、浮力和弹力 D．重力和浮力14、如图是“探究影响音调高低因素”的实验装置．下列说法正确的是（）A．通过改变钢尺伸出桌面的长度来改变钢尺振动的频率B．多次实验中，保持钢尺振动的振幅相同，运用了控制变量法C．钢尺伸出桌面越长，振动越快D．物体振动的快、频率高，发出的声音音调高15、某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L1标有“3V 3W”的字样，灯L2标有“6V 3W”的字样。

中考物理总复习《力学作图》专项提升练习题(附答案)学校:___________班级：___________姓名：___________考号：___________（重力、弹力、摩擦力、力臂）【中考经典常考题】一、作图题1．（2022·广西贵港·统考中考真题）如图，有一个物块静止在粗糙斜面上，请画出该物块所受力的示意图。

2．（2022·广西梧州·统考中考真题）如图所示是谷爱凌在北京冬奥会自由式滑雪大跳台项目中的精彩瞬间。

请画出她所受重力的示意图（图中O点为重心）。

3．（2022·广西柳州·统考中考真题）如图，用线将小球悬挂起来。

请画出线对小球的拉力F的示意图。

4．（2022·广西玉林·统考中考真题）如图所示是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时的受力示意图。

5．（2022·广西·统考中考真题）请在图中画出冰墩墩所受重力的示意图（O点为重心）。

【实战演练模拟题】一、作图题1．（2022·广西南宁·南宁十四中校考三模）如图所示，一个小球悬浮在斜面上盛水的杯中，试用力的示意图画出小球所受的浮力和重力。

2．（2022·广西钦州·统考二模）请在图中画出托在手中静止的苹果所受力的示意图。

3．（2022·广西贵港·统考三模）如图所示两物块A、B在推力F的作用下沿着水平面做匀速直线运动，请画出A物体的受力示意图。

4．（2022·广西贵港·统考三模）请作出图中物块所受的重力和使杠杆在图示位置平衡时最小力F的示意图。

5．（2022·广西柳州·统考二模）如图所示，轻质杠杆OA在物块P和轻绳AB的共同作用下，在水平方向处于静止状态，请画出物块P所受重力和轻绳AB对杠杆的动力F1的力臂L1。

6．（2022·广西河池·统考三模）如图所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。

2024年中考物理专题训练——力学作图1．重为2牛的物块A、重为4牛的物块B按如图所示方式放置在水平地面上，用力的图示法画出物块B对地面的压力F。

2．放学后，小明骑自行车回家，如图甲所示，图乙的方框代表小明和自行车，请画出小明和自行车受到的重力和地面对其支持力的示意图。

（均画在重心O上）3．如图所示，实心物体被绳子拉着浸没在水中，请在图中画出剪断绳子的瞬间物块的受力示意图。

4．如图，物体A沿斜面向下运动，请在图中作出与物体A相关的弹力的示意图。

5．要使如图所示的装置在该位置平衡，请画出其所受最小动力的示意图。

6．如图所示是一款小巧精致的蜻蜓平衡扩香器，它除了能放在金属底座上，“蜻蜓”还可以随意地停放在任何角落！点O为其重心，请画出“蜻蜓”停在书角时的受力示意图。

7．少林武术历史悠久，影响深远。

如图所示，请作出武术爱好者静立在水平地面上练功时受力的示意图（O点为重心）。

8．在图中画出杠杆所受拉力的动力臂L1，所受阻力F2，及阻力臂L2。

9．如图，画出斜面上球所受弹力的示意图。

10．如图所示是一轻质杠杆，请在杠杆上作出使杠杆匀速转动的最小力的方向。

11．如图所示，轻质杠杆ABC的A处悬挂着一物体，能绕固定点O转动，请在C位置12．如图所示，一个站在地面上的工人利用滑轮组将重物G提起，请画出滑轮组的绕线。

13．用一根钢棒撬动地面上的一块大石头，请你在图中做出最省力时的动力1F并标出相应的动力臂1l。

14．试在图中画出汽车刹车踏板上动力F1的力臂L1。

15．如图所示，轻质杠杆OA能绕O点转动。

请在图中画出使轻质杠杆保持平衡的最小力F的示意图。

（要求保留作图痕迹）16．如图所示，一个小球悬浮在斜面上盛水的杯中，试用力的示意图画出小球所受的浮力和重力。

17．如图是用杠杆提升重物的装置。

请画出重物重力G的示意图，并画出拉力F对转轴O的力臂l。

18．冰雪盛宴—北京冬奥会：我国发展冰雪运动，保障人民健康生活、弘扬理解、友谊、团结、公平竞争的奥林匹克精神。

2021年中考物理考点精练第九部分力学画图专项训练一．受力分析（1）重力1.（2020·吉林）请在图中画出北京冬奥会吉祥物所受重力的示意图。

2.（2020·盐城）在图中画出小车受到重力的示意图。

3.（2020·毕节）一个木块从斜面上滑下，在水平面上继续滑动，请分别画出木块在斜面和水平面时木块所受重力的示意图。

4.（2020·淮安）画出图中斜面上木块所受重力的示意图。

5.（2019海南，18）在图中画出茶壶受重力的示意图。

6.（2019重庆B卷，14）在图中画出静止在水平面上的木块所受重力的示意图;7.（2019襄阳，19）请画出正方体木块所受的重力的示意图8.（2019新疆，18）请在图中画出足球所受重力的示意图。

9.（2019淮安，20）画出图中靜止在斜面上的茶杯所受重力的示意图.10. (2019扬州，23）如图，是一块质量分布均匀的半圆形量角器，将其用细线悬挂在天花板上。

请你用作图的方法找出重心O 点的位置。

（2）弹力1. （2020·遂宁）一木箱静止于斜面，请作出木箱对斜面的压力示意图________；2.（2020·云南）如图所示，画出物体静止在斜面上时对斜面压力F的示意图。

3.（2019成都，23）质量均匀的小球a从地面冲上弧形轨道,如图乙所示，是小球a向上运动的某一状态，请画出此时小球所受重力及小球对弧形轨道压力的示意图。

（3）摩擦力1.（2019淄博，20）如图是小明起跑时的背景，请画出小明所受重力（点O为重心）和右脚所受摩擦力的示意图。

（4）受力分析1. （2020·安顺）如图所示，物块置于长木板上表面，两者一起沿斜面匀速下滑，物块与木板始终保持相对静止。

请在图中画出长木板对物块作用力的示意图。

（O点为力的作用点）2.（2020·青海）用一根细线系着一个小钢球做成一个摆。

如图所示，是小钢球摆动过程中某时刻的位置，画出此时小钢球受力的示意图（不计空气阻力）。

中考物理高频考点《力学作图》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，小球漂浮在水中，画出小球所受力的示意图。

2．按要求作图。

如图所示，手指顶在刻度尺上，刻度尺在水平位置静止，请画出刻度尺受到的重力G的示意图。

3．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。

4．重为2牛的小球悬浮在水中，请在图中用力的图示法画出小球所受的浮力。

5．采摘园内，樱桃A静立枝头，请你画出樱桃A的受力示意图（O点为樱桃A重心）6．图所示为一盛水的容器，请在A，B两点画出单位面积上所受水的压力的示意图．7．如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。

8．在如图中画出小球对墙面的压力的示意图。

9．如图所示，木块静止在斜面上，请画出它所受摩擦力f和它对斜面压力F的示意图。

10．如图所示，小丽站在机场内水平匀速向右运动的自动运送带上，并与运送带保持相对静止，请在图中作出小丽所受力的示意图（O点为小丽的重心）．11．图甲是某物体运动时的s﹣t图象，请在图乙中画出它的v﹣t图象。

12．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．13．江豚是一种小型鲸类，被归属于国家一级保护动物。

如图所示为一头悬浮在水中的江豚，点O为江豚的重心，请在图中画出它此时的受力示意图。

14．按题目要求作图．如图，物块静止在水平地面上，画出重力的示意图．15．在图中画出小球A所受重力与拉力的示意图．16．一个重为30N的物体在斜面上匀速下滑，试在图中画出物体所受到重力和摩擦力的示意图.17．用大小为10N的水平力拉物体A，使A沿水平桌面向左匀速运动，在图中用力的示意图把物体A所受的摩擦力表示出来。

18．请画出图中小球（球心在O点）所受重力的示意图．19．如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。

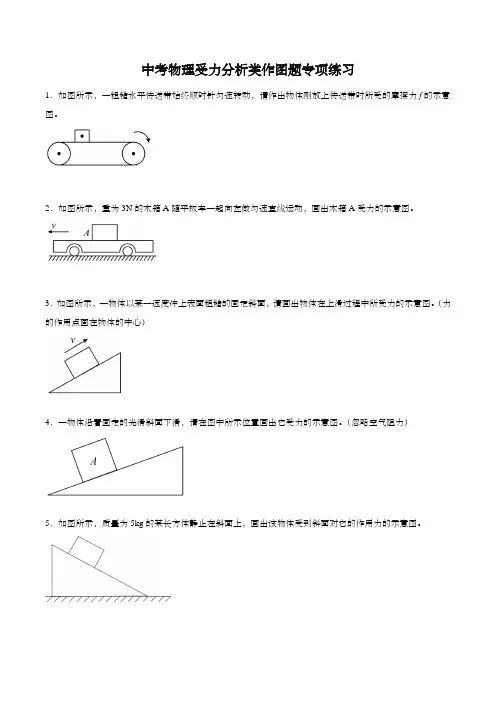

中考物理受力分析类作图题专项练习1．如图所示，一粗糙水平传送带始终顺时针匀速转动，请作出物体刚放上传送带时所受的摩擦力f的示意图。

2．如图所示，重为3N的木箱A随平板车一起向左做匀速直线运动，画出木箱A受力的示意图。

3．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受力的示意图。

（力的作用点画在物体的中心）4．一物体沿着固定的光滑斜面下滑，请在图中所示位置画出它受力的示意图。

（忽略空气阻力）______ 5．如图所示，质量为5kg的某长方体静止在斜面上，画出该物体受到斜面对它的作用力的示意图。

6．如图所示，探究“阻力对运动的影响”实验中，小车从斜面上滑下，在水平粗糙面上做减速运动的情形，画出小车此时所受各力的示意图。

7．如图，一个木块从斜面上滑下，并在水平面上继续滑动。

画出木块在斜面上时木块所受到重力与它对斜面的压力，并画出它在水平面上时所受的力。

8．物体A静止在斜面上，画出A静止时所受到的摩擦力和A对斜面的压力。

9．小蛮用绳子拉木箱，请画出木箱的受力示意图。

10．如图所示，小球被细线拴着在光滑斜面上静止，请画出小球受力的示意图。

11．如图，小球被斜挂在竖直墙上，小球处于静止状态，画出小球所受力的示意图。

12．小球的重力为10N，请在图中画出小球所受重力的示意图。

13．如图所示，路旁竖立的电线杆上安装着路灯A，请画出路灯A 的受力示意图。

14．如图所示，质量均匀的小球从光滑轨道的最左端P点冲上圆形轨道，顺次经过A、B、C三点到达轨道左侧，请作出在C点时，小球受到的重力和轨道对小球的支持力的示意图。

15．如图所示，一个球A被一挡板B挡在斜面上，请在图中画出球A受到的重力G和挡板B对球A的支持力的示意图。

16．如图所示，细线悬挂下的小球刚好与光滑圆弧面相接触，细线处于竖直状态。

请在图中画出小球的受力示意图。

17．人站在匀速向上运动的电梯上，画出人所受力的示意图。

18．如图所示，一个物体被弹簧测力计吊着，浸没在水中，请画出该物体的受力示意图（图中圆点为重心）。

中考物理复习《力学作图》专项提升练习题-附带答案学校:班级:姓名:考号:1．如图所示，木块沿光滑固定斜面下滑，请画出木块的受力示意图。

2．人站在地面上用图所示滑轮组提起重物，画出绳子的绕法。

3．请在图中画力F的力臂和物体所受重力的示意图。

4．如图所示的位置是单摆小球摆到的最高点，请画出此时小球所受的重力和拉力的示意图。

5．如图所示，静止站在水平冰面上的玩偶是2022年北京奥运会吉祥物“冰墩墩”，它象征纯洁、坚强、敦厚、健康、活泼、可爱。

请画出“冰墩墩”所受力的示意图。

6．如图，请画出掷出后正在向右运动的冰壶所受重力和摩擦力的示意图（冰壶重心在O点）。

7．如图所示，木块A与平板小车一起在水平桌面上向右运动。

当小车突然减速后，木块在小车的平板上滑行一段距离停下，请画出木块滑行过程中的受力示意图。

8．如图物体沿斜面上滑，作出物体受到的摩擦力以及物块对斜面的压力。

9．疫情期间，物理老师为了更好地开展网上教学，自制了“手机支架”来录制在本子上书写的解题过程。

如图所示，将手机放在盒子上，用铁锁压在手机一端，防止手机掉落。

如果把手机看作一个杠杆，O为支点，请画出力F1的力臂l1和阻碍手机掉落的力F2的示意图。

10．力可以用带箭头的线段表示：线段是按一定比例（标度）画出的，它的长短表示力的大小，箭头的指向表示力的方向，箭尾通常表示力的作用点，此即为力的图示。

如图所示，商场的电梯匀速向上运动，站在电梯上相对电梯静止的人，同时受到竖直向下的重力G＝600N和电梯给人的支持力F。

请参照图中重力G的图示，用相同的比例（标度）在图中画出力F的图示。

11．图中特殊形状的铁棒能绕O点转动，画出使它静止在图示位置的最小力F。

12．如图所示，重为2.7N的排球静止在地面上，请画出此时排球受到地面支持力的示意图。

13．按要求作图：杠杆在图示位置静止，请在图中画出物体所受重力及作用在力F的力臂。

14．如图所示，请作出斜面上物块所受的重力和支持力，O点为物块的重心。
