中考物理试题分类汇编(五)木块受力分析专题

1.【湖北省荆州市2015年中考物理试题】如图所示，弹簧测力计下挂着铁块P，其正下方的水平地面上放着一块条形磁铁Q，P和Q均处于静止状态．已知P和Q的重力分别为G和3G，若弹簧测力计的示数为2G，则下列说法正确的是（）A．P对弹簧测力计的拉力大小为GB．P对Q的吸引力和Q对P的吸引力是一对平衡力，大小均为GC．P对Q的吸引力和地面对Q的支持力大小分别为G和2GD．弹簧测力计对P的拉力和Q对P的吸引力是一对平衡力，大小均为2G【答案】C【考点定位】平衡力相互作用力2.【海南省2015年初中毕业生学业水平考试】下列做法中，减小摩擦的是（）A．短跑运动员穿上钉鞋B．自行车刹车时，用力握手闸C．车轮胎上有凹凸不平的花纹D．行李箱底部安装滚轮【答案】D【考点定位】影响摩擦力的因素3.【北京市2015年中考物理物理试题】下列说法中正确的是A.如果苹果在下落的过程中，速度越来越大，则苹果受力是不平衡的B.将水桶从地面上提起来，手对水桶的作用力大于水桶对手的作用力C.木箱静止在地面上，木箱对地面的压力与木箱所受的重力大小相等D.沙狐球离开手后，在水平台面上滑行越来越慢，是由于沙狐球受到阻力作用【答案】AD【考点定位】平衡力；相互作用力4.【湖南省益阳市2015年中考物理试题】下列有关力的说法中，正确的是A．力的作用效果与力的大小、方向和作用点都有关系B．手拍桌子时，手对桌子施加了力，桌子对手没有施加力C．弹簧被拉伸时产生的力是弹力，钢丝绳悬挂重物的力不是弹力D．重力的方向总是垂直向下【答案】A【解析】【考点定位】力的作用效果；力作用的相互性；弹力；重力的方向5.【湖南省益阳市2015年中考物理试题】如图所示，当人推墙时，人将向后退，对此现象的一些说法中正确的是A．人能后退一段距离是因为仍然受到墙的作用力B．人能后退一段距离是因为人具有惯性C．人停下来后惯性就消失了D．人对墙的力与墙对人的力是一对平衡力【答案】B【考点定位】惯性6.【湖南省岳阳市2015年中考物理试题】.用弹簧测力计拉着木块在水平面上匀速运动，保持弹簧测力计示数稳定，则（）A．木块受到的拉力大于摩擦力B．木块相对弹簧测力计是运动的C．木块受到的重力和水平面对木块的支持力是一对平衡力D．在木块上放一钩码后，继续拉动木块匀速运动，弹簧测力计示数变小【答案】C【考点定位】平衡力7.【河北省2015年中考物理试题】汽车紧急刹车过程中，会在公路上留下车胎的擦痕，下列说法正确的是（）A.擦痕是由于刹车后摩擦增大造成的B.擦痕越长，说明车的惯性一定越大C.汽车刹车过程中，其惯性越来越小D.刹车能使汽车迅速停下来，说明力是维持物体运动的原因【答案】A【考点定位】运动和力8.【湖北省鄂州市2015年中考物理试题】如果上课时教室内的摩擦力突然消失10s，我们身边的情境不可．．能．发生的是（）A．教师和学生可以更轻松地在教室内行走B．轻轻一吹，书桌上的课本便可飞出去C．黑板上的粉笔字消失不见了D．天花板上的吸顶灯会下落【答案】A【解析】【考点定位】摩擦力9.【山东省莱芜市2015年中考物理试题】如图所示，长方体木块M放在水平桌面上，木块m放在木块M 上面，在水平拉力F作用下一起向左做匀速直线运动，空气阻力不计，下列判断正确的是（）A．水平拉力F和木块M受到的摩擦力大小相等B．木块m受到方向向左的摩擦力C．木块M受到的重力和地面对木块M的支持力是一对平衡力D．若突然撤去水平拉力F，木块m将向右倾倒【答案】A【考点定位】平衡力；惯性10.【山东省莱芜市2015年中考物理试题】关于力和运动的关系，下列说法正确的是（）A．物体不受力的作用时处于静止状态B．做匀速直线运动的物体一定不受力的作用C．物体运动状态改变时，一定受到力的作用D．物体运动速度越大其惯性越大【答案】C【解析】试题分析：物体不受力时还可能处于匀速直线运动状态，故A错；受到平衡力的物体也可能做匀速直线运动，故B错；力是改变物体运动状态的原因，故C正确；惯性与物体的质量有关，与运动的速度无关，故D错误；应选C。

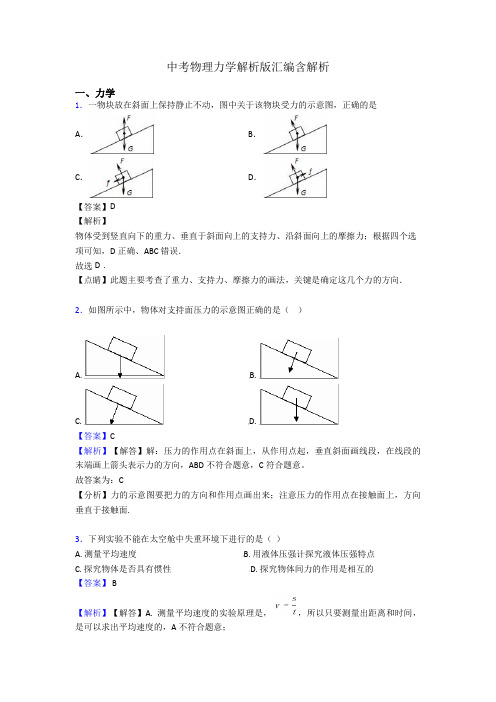

中考物理力学解析版汇编含解析一、力学1．一物块放在斜面上保持静止不动，图中关于该物块受力的示意图，正确的是A．B．C．D．【答案】D【解析】物体受到竖直向下的重力、垂直于斜面向上的支持力、沿斜面向上的摩擦力；根据四个选项可知，D正确、ABC错误．故选D．【点睛】此题主要考查了重力、支持力、摩擦力的画法，关键是确定这几个力的方向．2．如图所示中，物体对支持面压力的示意图正确的是（）A. B.C. D.【答案】C【解析】【解答】解：压力的作用点在斜面上，从作用点起，垂直斜面画线段，在线段的末端画上箭头表示力的方向，ABD不符合题意，C符合题意。

故答案为：C【分析】力的示意图要把力的方向和作用点画出来；注意压力的作用点在接触面上，方向垂直于接触面.3．下列实验不能在太空舱中失重环境下进行的是（）A. 测量平均速度B. 用液体压强计探究液体压强特点C. 探究物体是否具有惯性D. 探究物体间力的作用是相互的【答案】 B【解析】【解答】A. 测量平均速度的实验原理是，，所以只要测量出距离和时间，是可以求出平均速度的，A不符合题意；B. 液体压强的产生，是因为液体受到重力作用，所以在太空中液体不会产生压强，不能用液体压强计探究液体压强特点，B符合题意；C. 惯性是物体的基本属性，与是否重重力无关，所以在太空失重情况下可以探究物体是否具有惯性，C不符合题意；D. 物体间力的作用是相互的，是力的基本特征，与是否受到重力无关，所以在太空失重情况下可以进行探究，D不符合题意；故答案为：B。

【分析】液体由于重力，对液体内部有压强，在失去重力的作用时不能再进行实验.4．用橡皮筋、回形针、棉线、小瓶盖、牙膏盒、铁丝、钩码和刻度尺等，做一个如图所示的橡皮筋测力计．下列说法中错误的是（）A. 刻度可以标在牙膏盒上B. 可以把回形针上端当作指针C. 可以利用钩码拉伸橡皮筋标注刻度D. 不同橡皮筋做的测力计量程都相同【答案】 D【解析】【解答】A、牙膏盒相当于弹簧测力计的外壳，A不符合题意；B、回形针相当于弹簧测力计的指针，B不符合题意；C、钩码的质量已知，当挂在橡皮筋上时对橡皮筋的拉力等于钩码的重力，可以利用钩码拉伸橡皮筋标注刻度；D、不同橡皮筋在相等的拉力作用下伸长的长度不同，即不同橡皮筋做的测力计量程不相同，D符合题意。

专题05力的示意图的作图题抓住考点学1.涉及重力、弹力的作图问题①究竟画哪个物体所受力;②画物体哪个(些)力;③抓住“力的三要素”,会规范的作图。

2.运动和力作图的问题（1）摩擦力作图.找准摩擦力大小、方向和作用点是衡量作图正确与否的关键。

（2）平衡力作图。

掌握平衡力的特点是正确作图标准。

3.涉及浮力作图注意浮力方向是竖直向上。

根据考点考【例题1】（2020四川广安）如图所示，一物体在水平地面上处于静止状态，请画出它的受力示意图｡【答案】如图所示。

【解析】物体静止，所以受到的重力与支持力是一对平衡力，重力方向竖直向下，支持力方向竖直向上，从物体的重心沿竖直向下和竖直向上分别画出重力和支持力的示意图.【例题2】（2019福建）如图，悬挂在天花板下的电灯处于静止状态。

画出电灯的受力示意图。

【答案】如图所示。

【解析】悬挂在天花板下的电灯处于静止状态，受到重力和绳子对它的拉力作用，且是一对平衡力。

电灯受到的重力方向竖直向下，作用点在重心上，拉力方向沿绳子向上，作用点也画在电灯重心上，拉力与重力大小相等，故画出电灯所受重力和拉力的示意图如图。

【例题3】（2019江西）图中物块正水平向左滑动并压缩弹簧在O点画出物块水平方向受力示意图。

【答案】如图所示：【解析】画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。

物块正水平向左滑动并压缩弹簧，分析可知在O点时物块水平方向上受到弹簧对它向右的弹力、地面对它水平向右的摩擦力，过物块重心，沿水平向右的方向做出这两个力.【例题4】（2020山东潍坊）如图所示，物体上系一细线，细线右端固定，物体静止在水中时细线恰好水平，请作出物体受力的示意图。

【答案】如图所示。

【解析】由题知，物体静止在水中时细线恰好水平，说明物体处于悬浮状态，浮力等于重力，细线对物体没有力的作用，过物体重心分别竖直向上和竖直向下作出浮力和重力，注意长度相等。

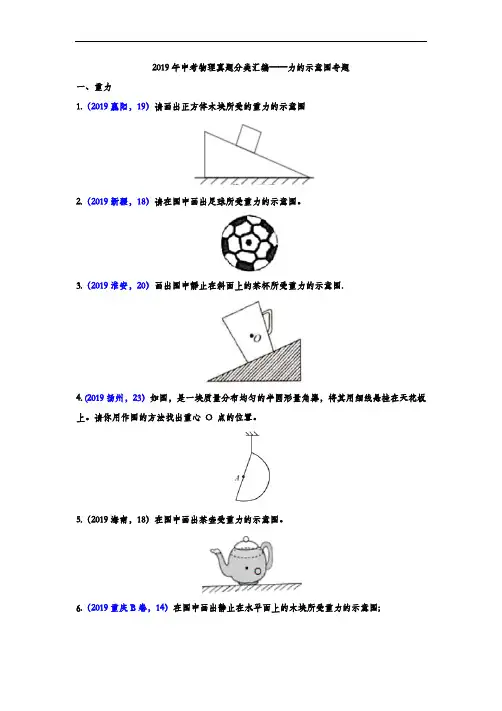

2019年中考物理真题分类汇编——力的示意图专题一、重力1.（2019襄阳，19）请画出正方体木块所受的重力的示意图2.（2019新疆，18）请在图中画出足球所受重力的示意图。

3.（2019淮安，20）画出图中靜止在斜面上的茶杯所受重力的示意图.4. (2019扬州，23）如图，是一块质量分布均匀的半圆形量角器，将其用细线悬挂在天花板上。

请你用作图的方法找出重心O 点的位置。

5.（2019海南，18）在图中画出茶壶受重力的示意图。

6.（2019重庆B卷，14）在图中画出静止在水平面上的木块所受重力的示意图;7.（2019贵港，21）用手把小球压在弹簧上，弹簧被压缩到A点，松手后小球向上运动，如图所示。

请在图中画出小球离开弹簧后所受到的力的示意图（O为小球的重心，空气对小球的作用力忽略不计）。

8.（2019德阳，17）如图所示，雨燕沿虚线方向匀速自由飞翔，在图中画出雨燕所受重力和空气对它的作用力的示意图。

9.（2019常德，24）画出下图中小球所受重力的示意图。

10.(2019怀化，29)如图所示，小球悬挂在天花板上静止不动，请画出小球所受重力的示意图；11.(2019上海，16)重为10牛的物体静止在水平地面上,用力的图示法在图4中画出它所受的重力G。

12.（2019临沂，28）如图所示，一瓶饮料静置在停止运转的传送带上。

请在图中画出饮料瓶受重力的示意图。

（图中的A点为饮料瓶的重心）13.（2019徐州，34）如图乙所示，一个实心球静止在水平地面上，请画出它所受重力G的示意图．14.（2019年郴州，24）如图所示，用细线拉住的小球静止在水中，请画出小球所受重力的示意图（重心已画出）。

15.（2019攀枝花，24）小球在竖直平面内摆动，请画出小球摆动到A时所受重力的示意图。

二、拉力1.（2019安徽，3）如图所示，用细线将小钢球悬挂起来，让其在竖直平面内左右摆动。

忽略空气阻力，在图上画出小钢球摆动到B点时所受力的示意图2.（2019福建，23）如图，悬挂在天花板下的电灯处于静止状态。

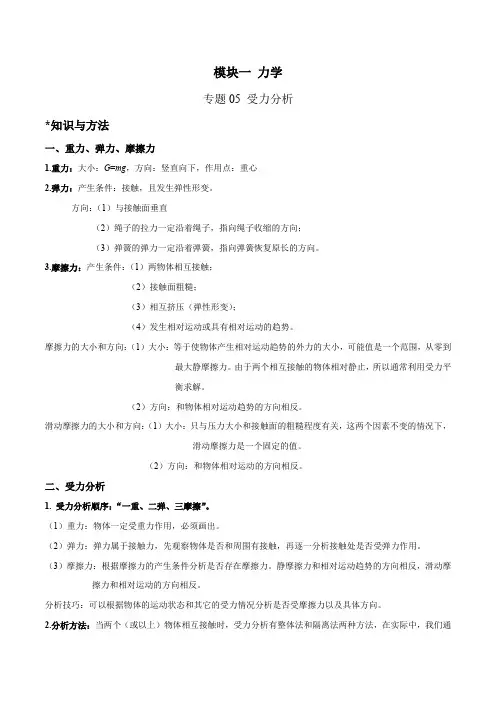

模块一力学专题05 受力分析*知识与方法一、重力、弹力、摩擦力1.重力：大小：G=mg，方向：竖直向下，作用点：重心2.弹力：产生条件：接触，且发生弹性形变。

方向：（1）与接触面垂直（2）绳子的拉力一定沿着绳子，指向绳子收缩的方向；（3）弹簧的弹力一定沿着弹簧，指向弹簧恢复原长的方向。

3.摩擦力：产生条件：（1）两物体相互接触；（2）接触面粗糙；（3）相互挤压（弹性形变）；（4）发生相对运动或具有相对运动的趋势。

摩擦力的大小和方向：（1）大小：等于使物体产生相对运动趋势的外力的大小，可能值是一个范围，从零到最大静摩擦力。

由于两个相互接触的物体相对静止，所以通常利用受力平衡求解。

（2）方向：和物体相对运动趋势的方向相反。

滑动摩擦力的大小和方向：（1）大小：只与压力大小和接触面的粗糙程度有关，这两个因素不变的情况下，滑动摩擦力是一个固定的值。

（2）方向：和物体相对运动的方向相反。

二、受力分析1. 受力分析顺序：“一重、二弹、三摩擦”。

（1）重力：物体一定受重力作用，必须画出。

（2）弹力：弹力属于接触力，先观察物体是否和周围有接触，再逐一分析接触处是否受弹力作用。

（3）摩擦力：根据摩擦力的产生条件分析是否存在摩擦力。

静摩擦力和相对运动趋势的方向相反，滑动摩擦力和相对运动的方向相反。

分析技巧：可以根据物体的运动状态和其它的受力情况分析是否受摩擦力以及具体方向。

2.分析方法：当两个（或以上）物体相互接触时，受力分析有整体法和隔离法两种方法，在实际中，我们通常结合两种方法交替使用，一般的顺序为：先整体，后隔离。

整体法：一般选取运动状态相同的几个物体当作一个整体，作为研究对象；受力分析时只分析这一整体之外的物体对整体的作用力（外力），不考虑整体内部之间的相互作用力（内力）。

隔离法：把要分析的物体从相关的物体体系中隔离出来作为研究对象，只分析该研究对象以外的物体对该对象的作用力，不考虑研究对象对其他物体的作用力。

专题5：力的示意图及受力分析力的示意图是一种简洁、方便的表示力的方法，是物体受力分析的重要手段，也是中考中常考的重要知识点之一。

准确的运用力的示意图对物体进行受力分析是掌握力学的一下重要技能。

1、力的示意图：力示意图是指在受力物体上沿力的方向画一条带箭头的线段来表示力。

线段的起点（或终点）表示力的作用点，箭头表示力的方向，线段的长短表示力的大小。

（1）理解要点：①力的示意图可以清晰的表示出力的大小、方向和作用点（即力的三要素）；②作用点一定要画在受力物体上；③在同一图中，物体受几个力，力越大，线段越长。

（2）画力的示意图的方法：①确定受力物体；②确定力的作用点（没有特殊说明，一般画在物体的几何中心）；③画线段反映力的大小：从作用点沿力的方向画一条线段，在同一图中，力越大，线段越长；④在线段的末端画上箭头表示力的方向，并在箭头一旁标上力的符号和数值。

2、物体的受力分析：受力分析就是指通过画力的示意图来分析物体受哪些力的作用，是一种直观、简便的方法。

（1）受力分析的顺序：先分析重力，然后环绕物体一周找出与研究对象接触的物体，并逐个分析这些物体对研究对象的弹力和摩擦力，最后分析其他力。

简记为：重力一定有，弹力看四周，分析摩擦力，再看电磁浮。

（2）受力分析应注意的事项：①只分析研究对象所受的力，不分析研究对象给其他物体的反作用力。

②每分析出一个力，应找出该力的的施力物体和该力对物体产生的效果，否则，该力的存在就值得考虑。

③物体受力情况与运动情况必须相符，所以分析完物体受力时，可以通过分析受力情况与运动情况是否相符，来粗略地判断此分析是否正确。

④要对几个物体进行受力析时，通常先分析受力个数较少的物体的受力情况。

⑤合力和分力不能重复的列为物体所受的力。

⑥要摒弃传力的概念，如下图中，A由于受到推力F而对墙产生弹力，而不能说推力F作用在墙上。

一、中考题型分析中考中，画力的示意图或对物体进行受力分析是力学考查的主要内容之一，侧重对三种常见的弹力、重力、摩擦力的考查，有时需根据物体的状态判断力是否存在或力的方向。

中考物理受力分析试题答案尊敬的评审老师：在本次中考物理试卷中，受力分析是力学部分的重要内容，它不仅考察学生对力学基本概念的理解，还考察学生分析问题和解决问题的能力。

以下是对受力分析试题的答案解析。

一、选择题1. 正确答案是C。

物体在受到多个力作用时，如果保持静止或匀速直线运动状态，则这些力的合力为零。

因此，当物体处于平衡状态时，作用在其上的力是平衡的。

2. 正确答案是B。

摩擦力的方向与物体相对运动方向相反，且大小与物体间的接触面性质和正压力有关。

在本题中，增大接触面的粗糙程度可以增大摩擦力。

3. 正确答案是A。

根据牛顿第二定律，力等于质量乘以加速度，即F=ma。

在质量一定的情况下，力越大，加速度越大。

4. 正确答案是D。

浮力是由于物体在流体中受到的压力差产生的向上的力。

物体的体积越大，在密度一定的情况下，受到的浮力也越大。

二、填空题1. 作用力与反作用力是牛顿第三定律的表述，它们大小相等、方向相反，作用在不同的物体上。

2. 重力是由于地球的吸引而产生的力，其大小为物体的质量乘以重力加速度，即F=mg。

3. 支持力是物体与支持面之间的相互作用力，其方向垂直于支持面，指向被支持物体。

三、计算题1. 题目描述了一个物体在水平面上受到多个力的作用。

首先，我们需要确定物体的总重力，然后分析各个力的方向和大小，最后通过力的合成计算出物体受到的合力。

合力的方向是所有分力矢量和的方向，大小是矢量和的大小。

2. 本题要求计算一个浮在液体中的物体受到的浮力。

根据阿基米德原理，浮力等于物体所排液体的重量。

因此，我们需要知道物体的体积、液体的密度以及重力加速度来计算浮力。

四、实验题1. 实验目的是验证力的平行四边形法则。

实验中，我们使用弹簧秤对一个物体施加两个大小和方向不同的力，然后观察物体的加速度。

通过改变两个力的大小和方向，我们可以验证合力的大小和方向与分力遵循平行四边形法则。

2. 实验要求测量不同质量的物体在同一高度自由下落的速度。

初中物理受力分析专题一、知识储备：1.二力平衡的条件：；；；。

二力平衡合力为。

2、相互接触的物体受力，如图1中A、B两物体；不相互接触的物体受力，如图2中两磁铁。

3、重力的方向；作用点。

4、弹力产生的条件，；弹力的方向_______________________.5、摩擦力产生的条件，，；摩擦力的方向。

6、滑动摩擦力大小只与___________________,__________________有关；与___________;__________等无关。

二、受力分析：1. 如图3所示，小球用线系住挂在天花板上并与墙面接触，画出小球的受力示意图。

2. 如图4所示，木块放在斜面上静止不动，试画出木块受力示意图。

总结对物体受力分析的步骤：（1）首先要确定研究对象（可以把它从周围物体中隔离出来，只分析它所受的力，不考虑研究对象对周围物体的作用力）；（2）在分析物体受力时，应先考虑重力，然后是弹性力、摩擦力等，并分析物体在已知力的作用下，将产生怎样的运动或运动趋势；（3）在分析各力的过程中，要找到它的施力物体，没有施力物体的力是不存在的，这样可以防止漏力和添力,根据物体的运动或运动趋势及物体周围的其它物体的分布情况，确定力，保证力既不能多也不能少；（4）检验，根据物体的运动状态和平衡力的知识来检验所画出的力是否正确。

3、如图5所示，试分析放在水平面上的物体A作匀速运动时的受力情况。

4、如图6所示，物体放在作匀速直线运动的传送带上，请画出物体所受力的示意图。

（如果传送带突然加速或减速运动，画出物体所受力的示意图。

）5、一小球静止在竖直的墙壁之间，如图7，请画出小球所受力的示意图。

三、应用：1、一个放在水平桌面上的物体，受到分别为5牛和3牛的两个力F1、F2的作用后仍处于静止状态，如图8所示，则该物体受到的合力为，桌面对此物体的摩擦力大小为，方向为。

2、一物体做匀速直线运动，在所受的多个力中，有一对大小为15N的平衡力，当这对力突然消失后，该物体的运动状态将_______________（填“改变”或“不变”）．3、一个小球重3牛顿，当它以0.5米/秒的速度在光滑的平面上作匀速直线运动时，加在小球上的水平推力是（） A、0牛顿 B、1.5牛顿 C、3牛顿 D、无法判断。
