直流电机驱动控制与程序设计

24 v直流电机控制系统的设计一、引言直流电机广泛应用于各种工业和商业领域，并且在家庭电器中也有着重要的作用。

直流电机的控制系统是保证其正常运行和精确控制的关键。

本文将介绍一个基于24 V直流电机的控制系统设计，并详细介绍其硬件和软件设计。

二、硬件设计1.电机选择：首先需要选择适合的直流电机，考虑到24 V电源的供电情况，选择功率合适的直流电机，同时也要考虑转速和扭矩等工作要求。

2.驱动器选择：直流电机控制系统需要一个驱动器来驱动电机。

驱动器的选择要根据电机的电流要求来确定，同时要考虑其与控制器的接口兼容性。

3.控制器设计：控制器是直流电机控制系统的核心部分，用于控制电机的转速、方向和加速度等参数。

控制器可以使用单片机、FPGA或者PLC等进行设计，根据需求选择合适的控制器，并编写相应的程序。

4.电源模块设计：由于直流电机采用24 V电源供电，需要一个稳定的电源模块来为系统提供稳定可靠的电源。

可以选择开关电源或者线性电源，并根据需求设计合适的电源模块。

三、软件设计1.控制算法设计：针对所需的控制任务，设计合适的控制算法。

常见的控制算法包括PID控制、模糊控制和神经网络控制等。

根据具体情况选择合适的控制算法，并编写相应的代码。

2.编程实现：根据控制算法的设计结果，使用相应的编程语言（如C、C++或者PLC编程语言）实现控制算法。

编程要考虑系统的实时性和稳定性，确保控制算法的准确性和可靠性。

3.用户界面设计：设计一个用户友好的界面，方便用户对控制系统进行操作和监控。

可以使用人机界面和触摸屏等设备，实现控制命令的输入和监测数据的显示。

四、系统测试与调试完成硬件和软件设计后，需要进行系统的测试和调试。

首先进行硬件连接和电源接入的测试，确保电路和连接没有问题。

然后进行软件编程的测试，包括控制算法的功能、编程的准确性和系统的可靠性等方面的测试。

最后进行整个系统的综合测试，包括与电机的实际联动测试、系统的稳定性测试和实际工作情况的测试等。

基于c8051的直流无刷电机控制系统的设计
设计一个基于c8051的直流无刷电机控制系统，可以按照以下步骤进行：
1. 选择合适的c8051单片机芯片，建议选择具备PWM输出和
高速计数器功能的型号。

2. 设计电机驱动电路，包括功率电路和驱动电路。

功率电路通常由MOSFET H桥组成，负责将电机驱动电压转换为驱动电流。

驱动电路负责根据单片机控制信号控制MOSFET开关，
控制电机的起停和运动方向。

3. 编写单片机的控制程序。

需要实现以下功能：
- 设定电机转速或转矩的目标值；
- 读取电机的实际转速或转矩；
- 根据目标值和实际值进行比较，计算出控制电压；
- 生成PWM信号，控制电机驱动电路。

4. 调试和测试控制系统。

连接电机和单片机，进行测试和调试，确保系统正常工作。

5. 优化系统性能。

可以根据需要进行性能优化，例如增加闭环控制、采用磁编码器等。

以上步骤仅供参考，根据实际需求和资源可以进行适当调整和修改。

希望能对你有所帮助！。

【基于单片机的无刷直流电机的控制系统设计】1. 引言无刷直流电机（BLDC），作为一种高效、低噪音、长寿命的电动机，被广泛应用于各种领域。

而采用单片机进行控制，实现对BLDC的精准控制，则成为现代工业中的热门技术。

本文将围绕基于单片机的无刷直流电机控制系统设计展开探讨，深入剖析其原理和实现过程。

2. 无刷直流电机的工作原理无刷直流电机是一种采用电子换相技术的电机，其工作原理与传统的直流电机有所不同。

它不需要使用碳刷和电刷环来实现换向，而是通过内置的电子控制器来精确控制转子上的永磁体和定子上的电磁线圈的相互作用，实现转子的旋转运动。

3. 单片机在无刷直流电机控制中的作用单片机在无刷直流电机的控制系统中扮演着核心角色，它通过内置的PWM模块生成PWM波形，用于控制电机驱动器中的功率器件，同时监测电机的运行状态，并根据需要进行调整和反馈控制，实现对电机的精准控制。

4. 基于单片机的无刷直流电机控制系统设计（1）硬件设计在设计基于单片机的无刷直流电机控制系统时，需要考虑到电机的功率和控制要求，选择合适的单片机和电机驱动器，设计电机驱动电路以及检测装置，确保系统能够稳定可靠地工作。

（2）软件设计利用单片机的PWM模块生成PWM波形，采用适当的控制算法（如PID控制算法），编写控制程序，实现对无刷直流电机的精准控制。

考虑到系统的实时性和稳定性，需要进行充分的软件优化和调试。

5. 个人观点和理解在基于单片机的无刷直流电机控制系统设计中，充分理解无刷直流电机的工作原理和单片机的控制特点，合理选择硬件和编写软件，是至关重要的。

只有系统全面、深刻地理解，才能设计出高质量、稳定可靠的控制系统。

6. 总结本文围绕基于单片机的无刷直流电机控制系统设计展开了探讨，从无刷直流电机的工作原理、单片机在控制系统中的作用，到具体的硬件设计和软件设计，全面、深入地阐述了相关内容。

希望通过本文的阐述，读者能够对基于单片机的无刷直流电机控制系统设计有更深入的理解和应用。

直流无刷电机的控制系统设计方案1 引言1.1 题目综述直流无刷电机是在有刷直流电机的基础上发展起来的，它不仅保留了有刷直流电机良好的调试性能，而且还克服了有刷直流电机机械换相带来的火花、噪声、无线电干扰、寿命短及制造成本高和维修困难等等的缺点。

与其它种类的电机相比它具有鲜明的特征：低噪声、体积小、散热性能好、调试性能好、控制灵活、高效率、长寿命等一系列优点。

基于这么多的优点无刷直流电机有了广泛的应用。

比如电动汽车的核心驱动部件、电动车门、汽车空调、雨刮刷、安全气囊；家用电器中的DVD、VCD、空调和冰箱的压缩机、洗衣机；办公领域的传真机、复印机、碎纸机等；工业领域的纺织机械、医疗、印刷机和数控机床等行业；水下机器人等等诸多应用[1]。

1.2 国内外研究状况目前，国内无刷直流电机的控制技术已经比较成熟，我国已经制定了GJB1863无刷直流电机通用规范。

外国的一些技术和中国的一些技术大体相当，美国和日本的相对比较先进。

当新型功率半导体器件：GTR、MOSFET、IGBT等的出现，以及钕铁硼、钐鈷等高性能永磁材料的出现，都为直流电机的应用奠定了坚实的基础。

近些年来，计算机和控制技术快速发展。

单片机、DSP、FPGA、CPLD等控制器被应用到了直流电机控制系统中，一些先进控制技术也同时被应用了到无刷直流电机控制系统中，这些发展都为直流电机的发展奠定了坚实的基础。

经过这么多年的发展，我国对无刷电机的控制已经有了很大的提高，但是与国外的技术相比还是相差很远，需要继续努力。

所以对无刷直流电机控制系统的研究学习仍是国内的重要研究内容[2]。

1.3 课题设计的主要内容本文以永磁方波无刷直流电机为控制对象，主要学习了电机的位置检测技术、电机的启动方法、调速控制策略等。

选定合适的方案，设计硬件电路并编写程序调试，最终设计了一套无位置传感器的无刷直流电机调速系统。

本课题涉及的技术概括如下：（1）学习直流无刷电机的基本结构、工作原理、数学模型等是学习电机的前提和首要内容。

直流电机调速系统设计与实现直流电机调速系统是一种常见的电机控制系统，通过调节电机的转速和输出功率，可以实现对机械设备的精准控制。

在工业生产和机械设备中得到广泛应用。

本文将介绍直流电机调速系统的设计和实现过程。

一、系统设计1. 电机选择：首先需要选择适合的直流电机作为调速系统的执行器。

根据需要的输出功率和转速范围，选择合适的电机型号和规格。

2. 电机驱动器选择：电机驱动器是控制电机转速的核心设备。

根据电机的额定电流和电压，选择合适的电机驱动器。

常见的电机驱动器包括PWM调速器、直流电机驱动模块等。

3. 控制器选择：控制器是调速系统的大脑，负责接收输入信号，并输出控制信号来调节电机转速。

常见的控制器包括单片机、PLC等。

4. 传感器选择：为了实现闭环控制，通常需要使用传感器来检测电机的转速和位置。

根据具体的需求选择合适的传感器，如编码器、霍尔传感器等。

5. 调速算法设计：根据应用需求，设计合适的调速算法。

常见的调速算法包括PID控制、模糊控制等。

二、系统实现1. 硬件连接：根据设计需求，将电机、电机驱动器、控制器和传感器等硬件设备连接起来。

确保电气连接正确无误。

2. 软件编程：根据设计的调速算法，编写控制程序。

在控制器上实现信号的采集、处理和输出，实现电机的闭环控制。

3. 参数调试：在系统搭建完成后，进行参数调试。

根据实际效果，调节PID参数等，使电机能够稳定运行并达到设计要求的转速和功率输出。

4. 性能测试：进行系统的性能测试，包括转速稳定性、响应速度等。

根据测试结果对系统进行优化和改进。

5. 系统应用：将设计好的直流电机调速系统应用到具体的机械设备中，实现精准的控制和调节。

根据实际应用情况，对系统进行进一步调优和改进。

通过以上设计和实现过程，可以建立一个稳定可靠的直流电机调速系统，实现对电机转速和功率的精确控制。

在工业生产和机械领域中得到广泛应用，提高了生产效率和设备的精度。

希望本文对直流电机调速系统的设计和实现有所帮助，让读者对这一领域有更深入的了解。

实验报告直流电机闭环调速控制系统设计和实现班级:姓名:学号:时间:指导老师:2012年6月一、实验目的1．了解闭环调速控制系统的构成。

2．熟悉PID 控制规律，并且用算法实现。

二、实验设备PC 机一台，TD-ACC+实验系统一套，i386EX 系统板一块三、实验原理根据上述系统方框图，硬件线路图可设计如下，图中画“○”的线需用户自行接好。

上图中，控制机算机的“DOUT0”表示386EX 的I/O 管脚P1.4，输出PWM 脉冲经驱动后控制直流电机，“IRQ7”表示386EX 内部主片8259 的7 号中断，用作测速中断。

实验中，用系统的数字量输出端口“DOUT0”来模拟产生 PMW 脉宽调制信号，构成系统的控制量，经驱动电路驱动后控制电机运转。

霍尔测速元件输出的脉冲信号记录电机转速构成反馈量。

在参数给定情况下，经PID 运算，电机可在控制量作用下，按给定转速闭环运转。

系统定时器定时1ms，作为系统采样基准时钟；测速中断用于测量电机转速。

直流电机闭环调速控制系统实验的参考程序流程图如下：四、实验步骤1．参照图 6.1-3 的流程图，编写实验程序，编译、链接。

2．按图6.1-2 接线，检查无误后开启设备电源，将编译链接好的程序装载到控制机中。

3．打开专用图形界面，运行程序，观察电机转速，分析其响应特性。

4．若不满意，改变参数：积分分离值Iband、比例系数KPP、积分系数KII、微分系数 KDD 的值后再观察其响应特性，选择一组较好的控制参数并记录下来。

5．注意：在程序调试过程中，有可能随时停止程序运行，此时DOUT0 的状态应保持上次的状态。

当DOUT0 为1 时，直流电机将停止转动；当DOUT0 为0 时，直流电机将全速转动，如果长时间让直流电机全速转动，可能会导致电机单元出现故障，所以在停止程序运行时，最好将连接DOUT0的排线拔掉或按系统复位键.五、心得体会此次实验是直流电机闭环调速控制系统的设计和实现，通过这次实验，让我了解了闭环调速控制系统的基本构成。

BLDC电机驱动系统的设计与控制一、引言随着电气化和智能化时代的到来，电机的应用日益广泛，其中包括无刷直流电机（Brushless DC Motor，BLDC）的应用。

BLDC 电机比传统的有刷电机在功率，效率，噪音等方面更加优越，逐渐成为热门的电机类型。

本文旨在介绍BLDC电机驱动系统的设计与控制。

二、BLDC电机的结构与工作原理BLDC电机由定子和转子组成。

定子由绕组、铁芯、端盖和轴承组成，转子由永磁体、轴和转子芯组成。

BLDC电机通过由无刷交流电动机电控制器驱动，由交流电源产生的交流电能转换成直流电源驱动电机，交换电流的方向使电机转速单向改变。

BLDC电机的转子上装有永久磁体，当电磁铁控制摆臂（电子换向器）的电流发生改变时，摆臂上的电流也发生改变，使摆臂产生磁力作用于转子上的永磁体，电机将按程序旋转。

BLDC电机利用电子励磁器（ESC）驱动，在驱动上根据电机合理功率和电机特性选择适当的PWM频率进行控制。

电机转子位置由电子励磁器通过观察电极式绝缘体旋转特性来确定。

三、BLDC电机驱动系统设计BLDC电机驱动系统主要由以下部分组成：1. 电机本体：包含电机的绕组、转子、定子、永磁体、轴承等元件。

2. 电机控制系统：主要是控制模块和功率驱动模块。

控制模块包括控制器、检测器、电源系统和信号输入系统等等；功率驱动模块包括电机驱动芯片、电源菜单、PWM驱动芯片、电源管理芯片等。

3. 电机驱动源：主要是DC电源，驱动电机需要定电压和定电流，详细的如下表格所示。

驱动电机的参数 | DC电源参数---|---Phase (U, V, W) | DC 驱动电压电机频率 | DC驱动电压电机转速 | DC 驱动电流电机力矩 | DC驱动电流（最大）表1：BLDC电机的驱动参数在BLDC电机驱动系统中，电子控制器扮演着重要的角色，电子控制器负责将输入信号转化为驱动电机的信号，控制电机正反转、转速、制动等操作。

其中，输入信号通常采用角度位置传感器进行电气信号准确定位，从而实现闭环速度控制。

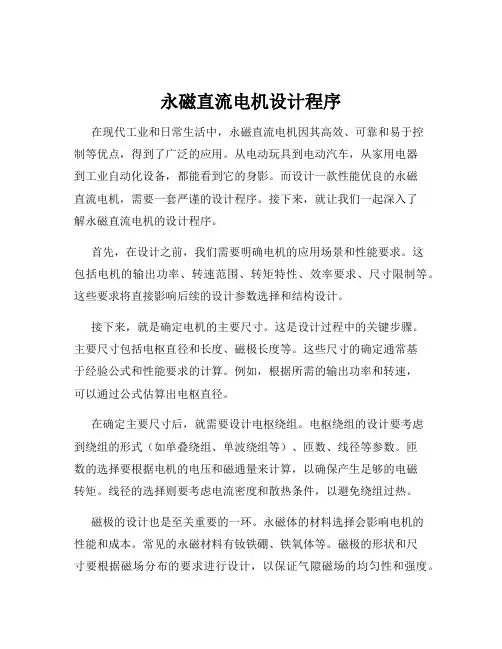

永磁直流电机设计程序在现代工业和日常生活中，永磁直流电机因其高效、可靠和易于控制等优点，得到了广泛的应用。

从电动玩具到电动汽车，从家用电器到工业自动化设备，都能看到它的身影。

而设计一款性能优良的永磁直流电机，需要一套严谨的设计程序。

接下来，就让我们一起深入了解永磁直流电机的设计程序。

首先，在设计之前，我们需要明确电机的应用场景和性能要求。

这包括电机的输出功率、转速范围、转矩特性、效率要求、尺寸限制等。

这些要求将直接影响后续的设计参数选择和结构设计。

接下来，就是确定电机的主要尺寸。

这是设计过程中的关键步骤。

主要尺寸包括电枢直径和长度、磁极长度等。

这些尺寸的确定通常基于经验公式和性能要求的计算。

例如，根据所需的输出功率和转速，可以通过公式估算出电枢直径。

在确定主要尺寸后，就需要设计电枢绕组。

电枢绕组的设计要考虑到绕组的形式（如单叠绕组、单波绕组等）、匝数、线径等参数。

匝数的选择要根据电机的电压和磁通量来计算，以确保产生足够的电磁转矩。

线径的选择则要考虑电流密度和散热条件，以避免绕组过热。

磁极的设计也是至关重要的一环。

永磁体的材料选择会影响电机的性能和成本。

常见的永磁材料有钕铁硼、铁氧体等。

磁极的形状和尺寸要根据磁场分布的要求进行设计，以保证气隙磁场的均匀性和强度。

然后是电机的机械结构设计。

这包括电机的轴、端盖、轴承、外壳等部件的设计。

这些部件不仅要满足机械强度的要求，还要考虑到安装、维护的便利性和成本。

在完成初步设计后，需要进行电磁性能的计算和分析。

这可以通过电磁场有限元分析软件来实现。

通过分析，可以得到电机的磁场分布、转矩特性、效率等性能参数，与设计要求进行对比。

如果性能不满足要求，就需要对设计参数进行调整和优化。

在电磁性能满足要求后，还需要进行热分析。

电机在运行过程中会产生热量，如果散热不良，会导致电机温度升高，影响性能甚至损坏电机。

因此，要对电机的散热途径进行设计，计算电机的温升，确保电机在工作温度范围内安全运行。

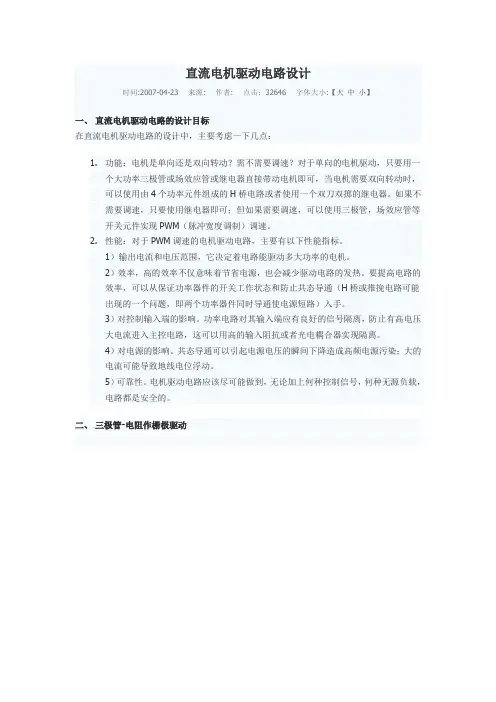

直流电机驱动电路设计时间:2007-04-23 来源: 作者: 点击：32646 字体大小:【大中小】一、直流电机驱动电路的设计目标在直流电机驱动电路的设计中，主要考虑一下几点：1.功能：电机是单向还是双向转动？需不需要调速？对于单向的电机驱动，只要用一个大功率三极管或场效应管或继电器直接带动电机即可，当电机需要双向转动时，可以使用由4个功率元件组成的H桥电路或者使用一个双刀双掷的继电器。

如果不需要调速，只要使用继电器即可；但如果需要调速，可以使用三极管，场效应管等开关元件实现PWM（脉冲宽度调制）调速。

2.性能：对于PWM调速的电机驱动电路，主要有以下性能指标。

1）输出电流和电压范围，它决定着电路能驱动多大功率的电机。

2）效率，高的效率不仅意味着节省电源，也会减少驱动电路的发热。

要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通（H桥或推挽电路可能出现的一个问题，即两个功率器件同时导通使电源短路）入手。

3）对控制输入端的影响。

功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离。

4）对电源的影响。

共态导通可以引起电源电压的瞬间下降造成高频电源污染；大的电流可能导致地线电位浮动。

5）可靠性。

电机驱动电路应该尽可能做到，无论加上何种控制信号，何种无源负载，电路都是安全的。

二、三极管-电阻作栅极驱动1．输入与电平转换部分：输入信号线由DATA引入，1脚是地线，其余是信号线。

注意1脚对地连接了一个2K欧的电阻。

当驱动板与单片机分别供电时，这个电阻可以提供信号电流回流的通路。

当驱动板与单片机共用一组电源时，这个电阻可以防止大电流沿着连线流入单片机主板的地线造成干扰。

或者说，相当于把驱动板的地线与单片机的地线隔开，实现“一点接地”。

高速运放KF347（也可以用TL084）的作用是比较器，把输入逻辑信号同来自指示灯和一个二极管的2.7V基准电压比较，转换成接近功率电源电压幅度的方波信号。

基于proteus的直流电机的控制系统设计
基于Proteus的直流电机控制系统设计主要包括硬件设计和软件设计两个方面。

下面是一个简单的设计流程：
一、硬件设计
硬件设计主要包括选择电机、电机驱动模块和控制电路等。

1.选择电机：根据实际需求和应用场景选择合适的直流电机。

2.选择电机驱动模块：选择合适的电机驱动模块，如H 桥电路驱动模块，根据电机的额定电压和电流选择合适的驱动器。

3.控制电路设计：设计控制电路，如PWM产生电路、信号放大电路、电源电路等。

二、软件设计
软件设计主要包括控制算法设计和编程实现两个方面。

1.控制算法设计：根据电机特性和控制要求设计合适的控制算法，如PID控制、模糊控制等。

2.编程实现：使用C语言等编程语言编写程序，实现控制算法和控制接口的设计，包括读取电机传感器数据、控制PWM波的产生和输出等。

三、系统仿真
使用Proteus进行系统仿真，可以验证硬件和软件设计的正确性和可靠性。

1.搭建电路模型：使用Proteus搭建电路模型，包括电机、驱动模块、控制电路等。

2.编写控制程序：使用C语言等编写控制程序，实现控制算法和控制接口的设计。

3.系统仿真：进行系统仿真，测试电机控制系统的性能和稳定性。

总之，基于Proteus的直流电机控制系统设计需要进行硬件和软件设计，使用仿真工具进行系统仿真，并验证系统的性能和稳定性。

最终，将系统部署到实际应用场景中，并进行监控和维护。

单片机控制小功率直流电机一. 设计要求：用单片机控制直流电机加速、减速、正反转和停止。

二. 设计方案分析1、方案设计：直流电机只要能提供一定的直流就可以转动，改变电压极性可以改变转动方向，可以通过给直流电机提供脉冲信号来驱动它，脉冲信号的占空比可以影响到直流电机的平均速度，因此可以通过调整占空比从而能实现调速的目的。

直流电机的驱动电路要有过流保护作用，可用二极管来实现，另外电机的驱动电流是比较大的所以需要用三极管来放大电流。

程序的关键就是如何实现占空比的调整，这个可以通过对51单片机定时器重装初值进行改变，从而改变时间。

设计中用到的元件：STC89C52、晶振（12MHz）、小按键、三极管、二极管、电容、电阻等。

2、背景知识介绍：直流电机调速原理本设计的主要思想为利用PWM控制占空比从而达到改变电机速度。

下面为PWM控制原理；图1为PWM降压斩波器的原理电路及输出电压波形。

在图1a中，假定晶体管V1先导通T1，秒(忽略V1的管压降，这期间电源电压Ud全部加到电枢上)，然后关断T2秒(这期间电枢端电压为零)。

如此反复，则电枢端电压波形如图1b中所示。

电动机电枢端电压Ua为其平均值。

图1 PWM降压斩波器原理电路及输出电压波形a) 原理图 b)输出电压波形 1112a d d d T T U U U U T T Tα===+ (3) 式(3)中1112T T T T Tα==+ （4）α为一个周期T 中，晶体管V1导通时间的比率，称为负载率或占空比。

使用下面三种方法中的任何一种，都可以改变α的值，从而达到调压的目的：(1)定宽调频法：T1保持一定，使T2在0～∞范围内变化；(2)调宽调频法：T2保持一定，使T1在0～∞范围内变化(3)定频调宽法：T1+T2=T 保持一定，使T ，在0～T 范围内变化。

不管哪种方法，α的变化范围均为0≤α≤l ，因而电枢电压平均值Ua 的调节范围为0～Ud ，均为正值，即电动机只能在某一方向调速，称为不可逆调速。

L6203直流电机控制驱动器【简要说明】一、尺寸：长66mmX宽33mm X高28mm二、主要芯片：L6203三、工作电压：控制信号直流4.5~5.5V;驱动电机电压7.2~30V四、可驱动直流（7.2~30V之间电压的电机）五、最大输出电流4A六、最大输出功率20W七、特点：1、具有信号指示2、转速可调3、抗干扰能力强4、具有续流保护5、可单独控制一台直流电机6、PWM脉宽平滑调速（可使用PWM信号对直流电机调速）7、可实现正反转8、此驱动器非常时候控制飞思卡尔智能车，驱动器压降小，电流大，驱动能力强。

【标注图片】直流电机的控制实例使用驱动器可以控制一台直流电机。

电机分别为OUT1和OUT2。

输入端EN可用于输入PWM脉宽调制信号对电机进行调速控制。

（如果无须调速可将EN使能端，接高低电平，高电平启动，低电平停止。

也可由单片机输出直接控制）实现电机正反转就更容易了，输入信号端IN1接高电平输入端IN2接低电平，电机正转。

（如果信号端IN1接低电平，IN2接高电平，电机反转。

）可参考下图表：电机旋转方式控制端IN1控制端IN2EN使能端M 正转高低高反转低高高调速* * 输入PWM信号直流电机测试程序【原理图】【测试程序】/********************************************************************汇诚科技实现功能:调试程序使用芯片：AT89S52 或者 STC89C52晶振：11.0592MHZ编译环境：Keil作者：zhangxinchun淘宝店：汇诚科技*********************************************************************/ #include<reg52.h>#define uchar unsigned char//宏定义无符号字符型#define uint unsigned int //宏定义无符号整型sbit P2_0=P2^0;//启动sbit P2_1=P2^1;//停止sbit P2_2=P2^2;//正转sbit P2_3=P2^3;//反转sbit P1_0=P1^0;//使能sbit P1_1=P1^1;//IN1sbit P1_2=P1^2;//IN2/********************************************************************延时函数*********************************************************************/ void delay(uchar t)//延时程序{uchar m,n,s;for(m=t;m>0;m--)for(n=20;n>0;n--)for(s=248;s>0;s--);}/********************************************************************主函数*********************************************************************/ main(){while(1){if(P2_0==0){delay(3);if(P2_0==0)//启动{P1_0=1;P1_1=1;P1_2=0;}}if(P2_1==0){delay(3);if(P2_1==0)//停止{P1_0=0;}}if(P2_2==0){delay(3);if(P2_2==0)//正转{P1_1=1;P1_2=0;}}if(P2_3==0){delay(3);if(P2_3==0)//反转{P1_1=0;P1_2=0;}}}}/********************************************************************结束*********************************************************************/L6203DMOS(消耗型金属氧化物半导体)全控桥驱动器⏹供电电压：48V⏹最大峰值电流5A（L6021最大2A）⏹电流有效值：⏹L6201: 1A; L6202: 1.5A; L6203/L6201PS: 4A ⏹R DS (ON) 电阻值0.3 Ω (室温25 ︒C)⏹击穿电压保护⏹兼容TTL电路⏹运行最高频率100KHz⏹热滞⏹集成逻辑电路使用⏹高效概述L6201是一种应用多源BCD(Bipolar,CMOS,DMOS)技术来控制电机的全控桥驱动器芯片，这种芯片能将独立的DMOS场效应晶体管和CMOS以及二极管集成在一块芯片上。

直流电机（direct current machine）是指能将直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。

它是能实现直流电能和机械能互相转换的电机。

当它作电动机运行时是直流电动机，将电能转换为机械能；作发电机运行时是直流发电机，将机械能转换为电能。

直流电机的基本构成直流电机由定子和转子两部分组成，其间有一定的气隙。

直流电机的定子由机座、主磁极、换向磁极、前后端盖和刷架等部件组成。

其中主磁极是产生直流电机气隙磁场的主要部件，由永磁体或带有直流励磁绕组的叠片铁心构成。

直流电机的转子则由电枢、换向器（又称整流子）和转轴等部件构成。

其中电枢由电枢铁心和电枢绕组两部分组成。

电枢铁心由硅钢片叠成，在其外圆处均匀分布着齿槽，电枢绕组则嵌置于这些槽中。

换向器是一种机械整流部件。

由换向片叠成圆筒形后，以金属夹件或塑料成型为一个整体。

各换向片间互相绝缘。

换向器质量对运行可靠性有很大影响。

直流电机的组成结构直流电机的结构应由定子和转子两大部分组成。

直流电机运行时静止不动的部分称为定子，定子的主要作用是产生磁场，由机座、主磁极、换向极、端盖、轴承和电刷装置等组成。

运行时转动的部分称为转子，其主要作用是产生电磁转矩和感应电动势，是直流电机进行能量转换的枢纽，所以通常又称为电枢，由转轴、电枢铁心、电枢绕组、换向器和风扇等组成。

01定子主磁极主磁极的作用是产生气隙磁场。

主磁极由主磁极铁心和励磁绕组两部分组成铁心一般用0.5mm～1.5mm厚的硅钢板冲片叠压铆紧而成，分为极身和极靴两部分，上面套励磁绕组的部分称为极身，下面扩宽的部分称为极靴，极靴宽于极身，既可以调整气隙中磁场的分布，又便于固定励磁绕组。

励磁绕组用绝缘铜线绕制而成，套在主磁极铁心上。

整个主磁极用螺钉固定在机座上。

换向极换向极的作用是改善换向，减小电机运行时电刷与换向器之间可能产生的换向火花，一般装在两个相邻主磁极之间，由换向极铁心和换向极绕组组成。

基于PLC技术的直流电机转速控制系统设计目录一、内容概括 (2)1.1 直流电机简介 (2)1.2 PLC技术概述 (3)二、系统需求分析 (4)2.1 控制要求 (6)2.2 性能指标 (6)三、系统设计 (7)3.1 系统结构设计 (9)3.2 PLC选型与配置 (10)3.3 传感器模块设计 (11)3.4 人机界面设计 (13)四、控制算法设计 (14)4.1 PID控制算法原理 (15)4.2 PID参数整定方法 (17)4.3 控制算法实现 (18)五、系统实现与调试 (20)5.1 系统搭建 (21)5.2 调试过程 (22)5.3 调试结果分析 (23)六、系统测试与应用 (24)6.1 测试环境与方法 (26)6.2 测试结果分析 (26)6.3 系统应用场景探讨 (28)七、总结与展望 (29)7.1 系统总结 (30)7.2 未来展望 (31)一、内容概括本文档主要探讨了基于PLC技术的直流电机转速控制系统的设计方案。

介绍了直流电机的基本原理和转速控制的重要性，以及PLC 技术在工业自动化中的广泛应用。

详细阐述了系统设计的目标、硬件选型、软件设计和实现方法。

在系统设计目标中，我们强调了高精度、高稳定性和实时性，以满足实际应用中对电机转速控制的高要求。

硬件选型部分，选择了功能强大的PLC作为控制核心，并配置了相应的输入输出模块和传感器，以实现对电机转速的实时监测和控制。

软件设计方面，采用了梯形图编程语言，编写了功能完善的控制程序，包括初始化、速度调节、故障处理等模块。

在实现方法上，我们描述了如何通过PLC编程实现对电机的速度控制，以及如何通过调试和优化，确保系统的稳定运行和高效性能。

本文档旨在为读者提供一个基于PLC技术的直流电机转速控制系统的设计思路和方法，具有一定的实用性和参考价值。

1.1 直流电机简介直流电机(DC Motor)是一种将电能转换为机械能的电动机，广泛应用于各种机械设备中。

遼寧工業大學單片機及介面技術課程設計（論文）題目：直流電機驅動程式的設計院（系）：電子與資訊工程學院專業班級：電腦101學號： 100401018學生姓名：鄭杭指導教師：瞿濤教師職稱：講師起止時間：13-12-28至14-01-10課程設計（論文）任務及評語院（系）：電子與資訊工程學院教研室：電腦科學與技術學號100401018 學生姓名鄭杭專業班級電腦101課程設計（論文）題目直流電機驅動程式的設計課程設計（論文）任務直流電機是指能將直流電能轉換成機械能（直流電動機）或將機械能轉換成直流電能的旋轉電機。

主要設計內容：硬體電路設計：1. 直流電機原理及控制技術2. 總體設計方框圖3. 設計原理分析軟體設計：1.系統軟體功能說明2.程式設計要求：1、根據題目和所用的介面電路晶片設計出完整的介面電路,並用電腦繪製出電路原理圖以及程式流程圖。

2、認真獨立完成所規定的設計內容(4000字左右)，嚴禁相互抄襲；3、撰寫、列印設計說明書一份。

指導教師評語及成績總成績：指導教師簽字：年月日目錄第1章嵌入式linux (1)第2章設備驅動程式簡介 (3)2.1設備驅動程式的概念 (3)2．2設備驅動程式的基本結構 (3)第3章搭建交叉編譯環境 (5)3.1 安裝Redhat 9.0Linux操作系統 (5)3.2安裝交叉編譯器 (5)3.3配置NFS網路檔系統 (5)3.4 鏈接掛載 (5)第4章直流電機驅動程式的編寫 (6)4.1驅動程式的編寫 (6)4.2 直流電機用戶應用程式 (9)4.3驅動程式的編譯檔Makefile (10)4.4用戶程式的Makefile檔 (11)第5章運行程式 (12)5.1建立設備進入點 (12)5.2加載驅動程式 (12)5.3運行用戶應用程式 (12)第6章課程設計總結 (13)參考文獻 (14)第1章嵌入式linuxLinux操作系統核心最早是由芬蘭的Linus Torvalds於1991年9月在芬蘭赫辛基大學上學時發佈的(Linux 0。

直流电机调速控制和测速系统设计摘要：直流型的电机得性能在电机结构中有着较好的优势，由于时代的持续进步，与直流电机相关的使用频率也变得更高。

然而，以往的直流电机工作性质与所面临得运转问题息息相关，怎样对转速进行合理管控就变成了直流电机发展和应用期间存在的困难。

而直流电机控制系统的产生，可以较好的处理该方面的情况，不仅能够增强直流电机的平稳程度和精准程度，还可以合理管控直流电机的运行速度，从而达到我国对相关设备的应用标准。

基于此，本文重点分析了直流电机调速控制的方式，进一步对测速系统进行设计，以供相关人员参考。

关键词：直流电机；调速控制；测速系统目前，直流发电机的应用非常广泛，在自动化装备领域中，其内蓄电池内部都配置有相应的直流发电机，保证在断电的情况下起到一定的发电机组的润滑作用。

而直流电动机在启动时，其所用的电流量会增大很多，造成一定的冲击力，这种冲击力会造成一定的影响，比如充电器出现损坏、短路等，这些故障的产生都会使得发电设备无法正常运转。

因此，为了解决我国在有关这方面的控制技术上存在的问题，需要对调速与测速系统进行控制与设计，以此来确保整个电机设备的稳定性与安全性。

1电机调速原理及其实现电机调速原理主要是指对电机两端所存在的电压进行数据上的更改，以此来完成对电机转速的调节工作，对于电机而言，当自身的电压方向出现改变，那么电机的旋转变化发生改变。

而PWM在调速原理方面则是以脉冲信号为主，利用脉冲信号的输出特性来进行传输，并改变原本存在于电机内部空间的脉冲信号，通过间接或速度按钮来完成有关电机电压的更改工作，从而来确保电机的转速能够因此发生改变。

在这一过程中，电机内部的脉冲占比越大，转速也就越慢。

整个电路主要是以H桥为主，为了确保整个驱动电机能够得到有效控制，将三极管进行单片机的引脚安装，将基极部分分别安装，从而来确保当电机处于运行状态时，能够利用垫片机来对其自身的转速内容进行控制。

当脉冲信号输送工作时，另一端会通过开展低电平的模式来进行应用，这时的直流电机会呈现为正转状态，反之亦然。

无刷直流电动机程序的设计说明无刷直流电动机（BLDC）是一种通过控制器来驱动转子的永磁电机，它具有高效率、高功率密度、高可靠性和低噪音等优点，被广泛应用于工业和消费电子设备中。

本设计说明将详细介绍BLDC电机程序的设计原则、功能模块和实现方法。

一、设计原则1.确定需求：在进行BLDC电机程序的设计之前，需要明确电机的工作特性、效率要求、控制精度和稳定性等需求。

2.选择算法：根据需求和使用场景选择合适的控制算法，常用的算法有基于电流控制的直接转矩控制（DTC）、感应电动机控制（IMC）和速度控制算法等。

3.硬件平台：选择合适的硬件平台实现BLDC电机的控制，包括控制器、电源和传感器等。

4.软件开发：根据硬件平台的特性，选择合适的开发工具和编程语言进行程序开发。

5.调试和测试：进行程序的调试和测试，优化程序性能和控制精度。

6.部署和维护：最终将程序部署到目标平台上，对电机进行稳定长期的运行和维护。

二、功能模块BLDC电机程序主要包括下述功能模块：1.传感器接口模块：负责与传感器进行通信，并读取电机运行过程中的实时参数，如转子位置、转速和电流等。

2. 转子位置估计模块：通过读取传感器的数据来估计转子的位置，可以采用霍尔传感器、编码器或者反电动势（back EMF）等方法进行位置估计。

3.控制算法模块：根据转子的位置和转速，使用相应的控制算法来生成转矩控制信号，控制电机的运行。

4.功率控制模块：根据控制信号，控制功率器件（如MOSFET）的开关状态，实现电机的正反转和转矩调节等功能。

5.保护模块：监测电机运行过程中的电流、温度和电压等参数，当参数异常时，进行相应的保护动作，以防止电机损坏。

6.通信接口模块：与上层控制系统进行通信，接受控制指令和返回电机运行状态等信息。

三、实现方法BLDC电机程序的实现方法如下：1.使用C/C++等高级编程语言编写程序，根据目标硬件平台的特性进行代码的优化和适配。

2.将功能模块划分为不同的函数或模块，使用模块化的方式进行程序开发，提高代码的可读性和可维护性。

直流无刷电机控制实验系统设计与实现摘要：伴随着社会和科技的发展，在产业的制造与使用中，永磁材料、电力电子技术、传感器技术、现代控制理论以及微型计算机技术都取得了巨大的进展。

基于上述相关材料、技术的研发与集成，使得其在直流无刷电动机的应用技术更为完备与成熟，并具有高效率、长寿命、低噪声等优良的速度－转矩性能等优点。

在新时期、新情况下，直流无刷电动机以其众多的优势和特点，在工业、家电等行业得到了越来越多的应用，这就对电动机的控制提出了越来越高的要求。

本文在已有的科研成果的前提下，针对当前我国在直流无刷电机方面的研发现状，提出了直流无刷电机的发展方向。

关键词：直流无刷电机；发展；现状分析由于其具有高效率、低噪声、结构紧凑、可靠性高、维修费用低等优点，在各类新能源汽车和各类家用电子产品中得到了广泛应用。

本文所设计的 BLDCM控制试验系统是以EV汽车为原型，具有EV汽车的基础性能；并对电动式汽车控制系统中的每一个功能进行了分区、分区的划分，方便了详细的试验方案的实施；同时，本试验所使用的24V的电压，使整个试验系统的直流母线电流不超过2A，从而避免了因大功率而造成的安全隐患和设备的损坏。

在软件设计方面，对程序的流程图进行了细致的设计，将各种控制功能以不同的形式包装起来，方便了软硬件的协作调试。

该实验平台可以应用于课堂实验，可以应用于课程设计，可以进行创新实验。

一、直流无刷电机（一）直流无刷电机基本结构直流无刷电机是同步电机的一种，即电机转子的转速主要受电机定子旋转磁场的速度和周边相应转子极数的影响直流无刷电机是21世纪发展起来的一种新型的机电一体化装备，它的主要组成是由电机本体、传动机构等组成，尤其是在工业生产中，被越来越多的人所采用。

至于直流无刷电机，则是将新老两代直流电机的优势相结合，不仅保留了传统直流电机的优势，而且在具体的结构设计上，基本上去掉了碳刷和滑环，达到了无级调速，而且速度范围也相对较宽，这样的话，在使用过程中，其过载能力会得到极大的提高，而且可靠性、稳定性和适应性也会得到很好的改善，最主要的是，在维护和维护过程中，可以方便地进行操作和维护。

基于51单片机控制直流电机的设计设计目标：1.实现电机的正反转控制。

2.实现电机的速度控制。

3.实现电机的位置控制。

硬件设计：1.51单片机控制器：选择一款性能较好的51单片机，如STC89C522.直流电机：选择合适的直流电机，根据设计需求确定功率和转速。

3.驱动电路：为直流电机提供合适的驱动电路，可以选择H桥驱动芯片，如L298N。

4.传感器：根据设计需求，选用合适的传感器，如编码器、讯号灯等。

软件设计：1.系统初始化：对51单片机进行初始化设置，包括端口方向、定时器等配置。

2.速度控制：设计PID算法，实现对直流电机的速度控制。

通过读取传感器反馈的速度信息，与设定值进行比较，输出控制信号控制电机速度。

3.正反转控制：设计控制程序，读取输入信号控制直流电机的正反转。

可以通过输入按键、外部信号或者串口通信来实现控制。

4.位置控制：通过编码器等传感器读取直流电机的位置信息，与设定值进行比较，输出控制信号控制电机运动到目标位置。

5.通信功能：如果需要与其他设备进行通信，可以使用串口、蓝牙等通信模块实现数据传输。

设计步骤：1.确定设计需求：根据具体应用场景，确定控制电机的功能需求，包括速度控制、正反转控制和位置控制等。

2.硬件搭建：按照设计需求，选取合适的电机、驱动电路和传感器，并进行搭建和连接。

3.软件开发：根据设计目标，编写相应的程序代码，实现功能要求。

5.优化改进：根据实际使用情况，对系统进行优化改进，提高系统的性能和稳定性。

总结：基于51单片机控制直流电机的设计是一种常见的嵌入式系统开发方案。

通过合理选择硬件和设计软件，可以实现控制电机的速度、方向和位置等功能。

在实际应用中，还可以根据具体需求进行优化改进，使系统更加稳定和可靠。
