直流电机驱动与控制电路设计报告MMZ 摘要
本文主要介绍了直流电机驱动和控制电路的设计，该电路应用于基于MMZ系列直流电机的应用。
在电源连接之后，通过控制器连接电机和接收端，在控制器中的PWM调速模式控制直流电机的转速。
通过对电路图的分析，可以知道该电路可以实现直流电机的变频控制和调速控制功能。
该电
路的优点包括低成本，高可靠性，简单的操作等。
关键词：MMZ系列直流电机，变频控制，控制器，PWM调速
1绪论
随着信息技术的发展和人们生活水平的提高，各行业对电机的要求越
来越高，直流电机的应用非常广泛。
直流电机有很多优点，首先它的功耗低，其次它的抗干扰性强，可以承受比较大的风扇或水泵负荷，同时它还
具有可调速度和方向控制的特性，这使其在工业生产中起到了重要作用。
MMZ系列直流电机是一种新型的高性能直流电机，它具有较高的功率
和较低的噪声，大大降低了系统损耗，而且还具有良好的稳定性和可靠性，所以在工业自动化控制领域有着广泛的应用。
为了使电机具有良好的方向
控制特性和速度控制的功能，必须进行变频控制和调速控制，这就要求电
机配备有电源模块、控制器模块和接收端模块。
详解直流电机驱动电路设计
直流电机驱动电路设计概述
电机驱动电路是控制电机运行的电路，也称作动力源电路，它的主要
作用是提供电机所需要的适当电压和频率的电能，以控制电机的转速和转
动方向。
一般讲，电机驱动电路包括三个部分：驱动器，控制器和电源电路。
一、直流电机驱动电路的设计
1、驱动器的设计
直流电机驱动电路主要由驱动器、控制器和电源电路组成。
在这里，
驱动器主要负责将控制器的控制信号转换为适合电机工作的电流。
现在，
基于IGBT的驱动器已经成为直流电机驱动电路中的主要组成部分。
驱动
器电路很复杂，包括用于驱动电机的晶体管，用于传输控制信号的晶体管，以及调节电流的电阻等。
2、控制器的设计
控制器是电机驱动电路的核心部分，它负责接收外部输入信号，并根
据设定的参数来调整电机的转速、转向和加速等。
控制器设计非常复杂，
一般包括两个主要部分：控制电路和放大路由部分。
控制电路负责检测电
机的运行状态和外部输入，并根据这些信息来调整电机的转速。
放大部分
负责将控制电路的输出信号放大，并将其转换为能够驱动电机的标准控制
信号。
3、电源电路的设计。
无刷直流电机驱动电路的实现方法文章标题：无刷直流电机驱动电路的实现方法导言:无刷直流电机具有高效、低噪声和长寿命等优点，广泛应用于工业自动化、电动车辆和家用电器等领域。
然而，为了实现无刷直流电机的高效运行，需要一个可靠而高效的驱动电路。
本文将介绍无刷直流电机驱动电路的实现方法，并探讨其中的关键技术和设计要点。
一、无刷直流电机驱动电路的基本原理无刷直流电机驱动电路是通过控制电机的相序和电流来实现电机的运转。
它主要由功率电子器件、控制电路和电源组成。
其中，功率电子器件用于控制电流的开关和调节，控制电路用于检测电机的位置和速度，并控制功率电子器件的工作。
电源则提供所需的电能。
二、无刷直流电机驱动电路的实现方法1. 直流电压源驱动法直流电压源驱动法是最简单、成本最低的无刷直流电机驱动方法之一。
它通过将电压源直接连接到电机的相，通过调节电压的极性和大小来控制电机的运转。
然而，由于缺乏对电机位置和速度的准确检测和控制，其控制性能较差，适用于一些简单的应用场景。
2. 舵机驱动法舵机驱动法通过使用传感器检测电机的位置和速度，并根据检测结果控制功率电子器件的工作，实现对电机的精确控制。
该方法通常包括位置传感器、速度传感器和控制模块。
然而，由于传感器的引入增加了系统的复杂性和成本，对传感器的精度和稳定性要求较高。
3. 无传感器驱动法无传感器驱动法是一种最为常用和成熟的无刷直流电机驱动方法。
它通过使用反电动势（Back EMF）来检测电机的位置和速度，并根据检测结果来控制功率电子器件的工作。
该方法不仅降低了系统的复杂性和成本，还提高了系统的可靠性和稳定性。
然而，由于反电动势的检测较为困难，需要一套复杂的算法和控制策略。
三、无刷直流电机驱动电路的关键技术1. 电子换向技术无刷直流电机的运转需要按照一定的相序来进行，电子换向技术是实现相序控制的关键。
它通过控制功率电子器件的工作来改变电流的方向和大小，从而实现电机的正常运转。
4种直流电机控制电路详解，含图含公式，直观又细致，不懂都难！旺材电机与电控2小时前私信“干货”二字，即可领取138G伺服与机器人专属及电控资料！直流电机在家用电器、电子仪器设备、电子玩具、录相机及各种自动控制中都有广泛的应用。
但对它的使用和控制，很多读者还不熟悉，而且其技术资料亦难于查找。
直流电机控制电路集锦，将使读者“得来全不费功夫”!在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。
大家熟悉的录音机、电唱机、录相机、电子计算机等，都不能缺少直流电机。
所以直流电机的控制是一门很实用的技术。
本文将详细介绍各种直流电机的控制技术。
直流电机，大体上可分为四类：第一类为有几相绕组的步进电机。
这些步进电机，外加适当的序列脉冲，可使主轴转动一个精密的角度(通常在1.8°--7.5°之间)。
只要施加合适的脉冲序列，电机可以按照人们的预定的速度或方向进行连续的转动。
步进电机用微处理器或专用步进电机驱动集成电路，很容易实现控制。
例如常用的S A A l027或S A A l024专用步进电机控制电路。
步进电机广泛用于需要角度转动精确计量的地方。
例如：机器人手臂的运动，高级字轮的字符选择，计算机驱动器的磁头控制，打印机的字头控制等，都要用到步进电机。
第二类为永磁式换流器直流电机，它的设计很简单，但使用极为广泛。
当外加额定直流电压时，转速几乎相等。
这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。
也用于变速范围很宽的驱动装置，例如：小型电钻、模型火车、电子玩具等。
在这些应用中，它借助于电子控制电路的作用，使电机功能大大加强。
第三类是所谓的伺服电机，伺服电机是自动装置中的执行元件，它的最大特点是可控。
在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小，除去控制信号电压后，伺服电机就立即停止转动。
伺服电机应用甚广，几乎所有的自动控制系统中都需要用到。
基于场效应管的直流电机驱动控制电路设计一、本文概述随着现代电子技术的飞速发展，直流电机因其优良的控制性能和简单的结构设计，在工业自动化、精密仪器和消费电子等领域得到了广泛应用。
传统的直流电机驱动控制电路存在功耗大、效率低、响应速度慢等问题，难以满足当前对高性能电机控制系统的需求。
研究新型的直流电机驱动控制电路具有重要意义。
本文主要聚焦于基于场效应管的直流电机驱动控制电路设计。
场效应管（FET）作为一种高效、快速的电子器件，在电机驱动领域具有独特的优势。
本文将首先介绍场效应管的基本原理和特性，以及其在直流电机驱动控制中的应用优势。
接着，本文将详细阐述一种基于场效应管的直流电机驱动控制电路的设计方法，包括电路的拓扑结构、工作原理以及关键参数的设计与优化。
本文的研究重点在于如何通过优化电路设计，提高直流电机驱动控制系统的性能，包括降低功耗、提高效率、加快响应速度等。
本文还将探讨电路设计中可能遇到的问题和挑战，并提出相应的解决策略。
总体而言，本文旨在为直流电机驱动控制电路的设计提供一种新的思路和方法，以推动电机控制技术在现代工业和电子领域的应用与发展。
二、场效应管基础知识场效应管（FieldEffect Transistor，简称FET）是一种利用电场效应来控制电流流动的半导体器件。
它具有三个引脚：源极（Source）、栅极（Gate）和漏极（Drain）。
场效应管的主要类型包括结型场效应管（JFET）和金属氧化物半导体场效应管（MOSFET）。
在直流电机驱动控制电路中，MOSFET因其高输入阻抗、低导通电阻和高开关速度等特点而得到广泛应用。
场效应管的工作原理基于电场效应。
在MOSFET中，当在栅极和源极之间施加一个电压时，会在栅极和硅基片之间形成一个电场。
这个电场会影响硅基片中的电荷分布，从而控制源极和漏极之间的电流流动。
当栅极电压达到一定阈值时，MOSFET开始导通，电流可以在源极和漏极之间流动。
场效应管的特性参数对其在电路中的应用至关重要。
直流电机抱闸驱动电路原理概述说明以及解释1. 引言1.1 概述直流电机抱闸驱动电路是一种常见的电路，用于控制直流电机的启动、停止和转向。
抱闸驱动电路通过控制信号输入和逻辑解析，实现对电机的控制。
本文将对直流电机抱闸驱动电路的原理进行详细说明和解释。
1.2 文章结构本文分为五个部分，分别是引言、直流电机的工作原理、抱闸驱动电路的概述、直流电机抱闸驱动电路的工作原理解释以及结论及展望。
1.3 目的本文旨在介绍直流电机抱闸驱动电路的原理，并详细解释其工作过程。
通过阐述其概述、分类特点以及优缺点，读者可以全面了解这种驱动方式在不同应用领域中的使用情况。
此外，该篇文章还将对信号输入与控制逻辑解析、信号转换与功率放大解析以及马达启动与停止过程进行深入讲解，帮助读者更好地理解和应用直流电机抱闸驱动电路。
以上为文章“1. 引言”部分内容。
2. 直流电机的工作原理2.1 电机基本原理直流电机通过直接提供或变换直流电源来产生转动力，是一种将电能转化为机械能的设备。
其基本构成包括定子（静子）和转子（动子）。
定子通常由绕组、铁芯和端盖组成，而转子则由磁极、绕组和轴心组成。
直流电机的工作原理可简单地描述为：当通过定子绕组施加一个与磁场正交的直流电流时，会在磁场中产生一个力矩，使得转子开始旋转。
这是由于磁场与传导系数所产生的洛伦兹力相互作用引起的。
2.2 直流电机结构直流电机有不同类型的结构，常见的有分解架式和整体架式两种。
其中，分解架式包含了割平开槽型、差弱法等结构形式；整体架式则包括了齐纳励磁法、复合励磁法等结构形式。
无论是哪种结构形式，直流电机都包含了固定在外壳内部并连接到功率源上的定子线圈以及安装在轴上并能自由旋转的转子。
2.3 直流电机的应用领域直流电机在各个行业中都有广泛的应用。
例如，在工业领域，直流电机主要用于驱动各类设备和机械，如风机、泵机、输送带和升降装置等。
此外，在汽车和交通运输领域，直流电机被应用于汽车座椅调节器、风挡刷动力系统和车辆动力传动系统等。
单片机直流电机的驱动电路
直流电机是常用的电机类型之一，其驱动电路的设计对于电机的正常运行和控制至关重要。
对于单片机的直流电机驱动电路，一般可以采用H桥电路或PWM控制电路。
首先，简要介绍一下H桥电路。
H桥电路的形状类似于字母“H”，它由四个开关器件（如晶体管或MOSFET）组成。
通过控制开关器件的通断状态，可以改变电机两端的电压极性，从而实现电机的正转和反转。
在H桥电路中，可以采用单片机控制开关器件的通断状态，实现电机的启动、停止、正转和反转等操作。

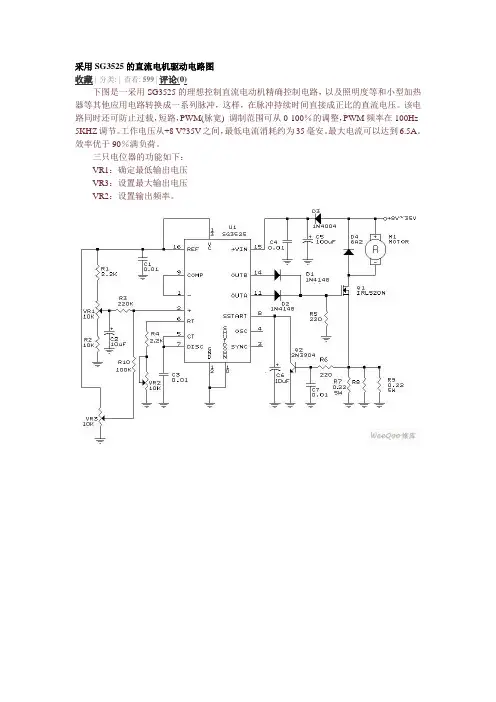

另外，PWM控制也是一种常见的直流电机控制方法。
PWM控制通过调节电机两端的平均电压值来改变电机的转速，从而达到调速的目的。
在PWM控制电路中，可以采用单片机内部的PWM模块或者利用数字GPIO口进行PWM信号的输出。
通过调节PWM信号的占空比，可以控制电机两端的平均电压值，从而改变电机的转速。
综上所述，单片机在直流电机驱动电路中扮演着重要的角色，通过H桥电路或PWM控制电路可以实现电机的灵活控制。
在实际应用中，可以根据具体需求选择合适的驱动电路和控制方法。
h桥直流电机驱动电路
H桥直流电机驱动电路是一种常见的电机驱动电路，通常用于直流电机的控制。
该电路由四个开关管组成，其中两个开关管被连接到一个电极，另外两个开关管被连接到相反的电极。
通过控制这四个开关管的开关状态，可以控制电机的转速和方向。
H桥直流电机驱动电路的主要优点在于它可以控制电机的正反转，而且可以实现PWM调速，使得电机在不同的转速下运转。
此外，H桥电路的输出电压可以高于电源电压，从而提高电机的动态性能。
然而，H桥直流电机驱动电路也存在一些缺点。
首先，由于四个开关管需要按照一定的规律开关，电路的控制较为复杂。
其次，由于开关管的开关速度有限，电路的响应速度也受到一定的限制。
此外，H桥电路还存在反电动势的问题，需要特殊的保护电路进行处理。
总的来说，H桥直流电机驱动电路是一种广泛应用的电机驱动电路，可以控制电机的转速和方向，并且具有较好的动态性能。
但是，需要注意电路的控制和保护问题，以确保电路的可靠性和安全性。
- 1 -。
直流电机（H桥）驱动电路图4.12中所示为一个典型的直流电机控制电路。
电路得名于“H桥驱动电路”是因为它的形状酷似字母H。
4个三极管组成H的4条垂直腿，而电机就是H中的横杠（注意：图4.12及随后的两个图都只是示意图，而不是完整的电路图，其中三极管的驱动电路没有画出来）。
如图所示，H桥式电机驱动电路包括4个三极管和一个电机。
要使电机运转，必须导通对角线上的一对三极管。
根据不同三极管对的导通情况，电流可能会从左至右或从右至左流过电机，从而控制电机的转向。
图4.12 H桥驱动电路要使电机运转，必须使对角线上的一对三极管导通。
例如，如图4.13所示，当Q1管和Q4管导通时，电流就从电源正极经Q1从左至右穿过电机，然后再经 Q4回到电源负极。
按图中电流箭头所示，该流向的电流将驱动电机顺时针转动。
当三极管Q1和Q4导通时，电流将从左至右流过电机，从而驱动电机按特定方向转动（电机周围的箭头指示为顺时针方向）。
图4.13 H桥电路驱动电机顺时针转动图4.14所示为另一对三极管Q2和Q3导通的情况，电流将从右至左流过电机。
当三极管Q2和Q3导通时，电流将从右至左流过电机，从而驱动电机沿另一方向转动（电机周围的箭头表示为逆时针方向）。
图4.14 H桥驱动电机逆时针转动驱动电机时，保证H桥上两个同侧的三极管不会同时导通非常重要。
如果三极管Q1和Q2同时导通，那么电流就会从正极穿过两个三极管直接回到负极。
此时，电路中除了三极管外没有其他任何负载，因此电路上的电流就可能达到最大值（该电流仅受电源性能限制），甚至烧坏三极管。
基于上述原因，在实际驱动电路中通常要用硬件电路方便地控制三极管的开关。
图4.155 所示就是基于这种考虑的改进电路，它在基本H桥电路的基础上增加了4个与门和2个非门。
4个与门同一个“使能”导通信号相接，这样，用这一个信号就能控制整个电路的开关。
而2个非门通过提供一种方向输人，可以保证任何时候在H桥的同侧腿上都只有一个三极管能导通。
1 引言长期以来，直流电机以其良好的线性特性、优异的控制性能等特点成为大多数变速运动控制和闭环位置伺服控制系统的最佳选择。
特别随着计算机在控制领域，高开关频率、全控型第二代电力半导体器件(GTR、GTO、MOSFET、IGBT等)的发展，以及脉宽调制(PWM)直流调速技术的应用，直流电机得到广泛应用。
为适应小型直流电机的使用需求，各半导体厂商推出了直流电机控制专用集成电路，构成基于微处理器控制的直流电机伺服系统。
但是，专用集成电路构成的直流电机驱动器的输出功率有限，不适合大功率直流电机驱动需求。
因此采用N沟道增强型场效应管构建H桥，实现大功率直流电机驱动控制。
该驱动电路能够满足各种类型直流电机需求，并具有快速、精确、高效、低功耗等特点，可直接与微处理器接口，可应用PWM技术实现直流电机调速控制。
2 直流电机驱动控制电路总体结构直流电机驱动控制电路分为光电隔离电路、电机驱动逻辑电路、驱动信号放大电路、电荷泵电路、H桥功率驱动电路等四部分，其电路框图如图一由图可以看出，电机驱动控制电路的外围接口简单。
其主要控制信号有电机运转方向信号Dir电机调速信号PWM及电机制动信号Brake，Vcc为驱动逻辑电路部分提供电源，Vm 为电机电源电压，M+、M-为直流电机接口。
在大功率驱动系统中，将驱动回路与控制回路电气隔离，减少驱动控制电路对外部控制电路的干扰。
隔离后的控制信号经电机驱动逻辑电路产生电机逻辑控制信号，分别控制H桥的上下臂。
由于H桥由大功率N沟道增强型场效应管构成，不能由电机逻辑控制信号直接驱动，必须经驱动信号放大电路和电荷泵电路对控制信号进行放大，然后驱动H桥功率驱动电路来驱动直流电机。
3 H桥功率驱动原理直流电机驱动使用最广泛的就是H型全桥式电路，这种驱动电路方便地实现直流电机的四象限运行，分别对应正转、正转制动、反转、反转制动。
H桥功率驱动原理图如图2所示。
H型全桥式驱动电路的4只开关管都工作在斩波状态。
S1、S2为一组，S3、S4为一组，这两组状态互补，当一组导通时，另一组必须关断。
当S1、S2导通时，S3、S4关断，电机两端加正向电压实现电机的正转或反转制动；当S3、S4导通时，S1、S2关断，电机两端为反向电压，电机反转或正转制动。
实际控制中，需要不断地使电机在四个象限之间切换，即在正转和反转之间切换，也就是在S1、S2导通且S3、S4关断到S1、S2关断且S3、S4导通这两种状态间转换。
这种情况理论上要求两组控制信号完全互补，但是由于实际的开关器件都存在导通和关断时间，绝对的互补控制逻辑会导致上下桥臂直通短路。
为了避免直通短路且保证各个开关管动作的协同性和同步性，两组控制信号理论上要求互为倒相，而实际必须相差一个足够长的死区时间，这个校正过程既可通过硬件实现，即在上下桥臂的两组控制信号之间增加延时，也可通过软件实现。
图2中4只开关管为续流二极管，可为线圈绕组提供续流回路。
当电机正常运行时，驱动电流通过主开关管流过电机。
当电机处于制动状态时，电机工作在发电状态，转子电流必须通过续流二极管流通，否则电机就会发热，严重时甚至烧毁。
4 直流电机驱动控制电路设计由直流电机驱动控制电路框图可以看出驱动控制电路结构简单，主要由四部分电路构成，其中光电隔离电路较简单，在此不再介绍，下面对直流电机驱动控制电路的其他部分进行详细介绍。
4.1 H桥驱动电路设计在直流电机控制中常用H桥电路作为驱动器的功率驱动电路。
由于功率MOSFET是压控元件，具有输入阻抗大、开关速度快、无二次击穿现象等特点，满足高速开关动作需求，因此常用功率MOSFET构成H桥电路的桥臂。
H桥电路中的4个功率MOSFET分别采用N沟道型和P沟道型，而P沟道功率MOSFET一般不用于下桥臂驱动电机，这样就有两种可行方案：一种是上下桥臂分别用2个P沟道功率MOSFET和2个N沟道功率MOSFET；另一种是上下桥臂均用N沟道功率MOSFET。
相对来说，利用2个N沟道功率MOSFET和2个P沟道功率MOSFET驱动电机的方案，控制电路简单、成本低。
但由于加工工艺的原因，P沟道功率MOSFET的性能要比N沟道功率MOSFET的差，且驱动电流小，多用于功率较小的驱动电路中。
而N沟道功率MOSFET，一方面载流子的迁移率较高、频率响应较好、跨导较大；另一方面能增大导通电流、减小导通电阻、降低成本，减小面积。
综合考虑系统功率、可靠性要求，以及N沟道功率MOSFET的优点，本设计采用4个相同的N沟道功率MOSFET的H桥电路，具备较好的性能和较高的可靠性，并具有较大的驱动电流。
其电路图如图3所示。
图中Vm为电机电源电压，4个二极管为续流二极管，输出端并联一只小电容C6，用于降低感性元件电机产生的尖峰电压。
4.2 电荷泵电路设计电荷泵的基本原理是通过电容对电荷的积累效应而产生高压，使电流由低电势流向高电势。
最早的理想电荷泵模型是J.Dickson在1976年提出的，当时这种电路是为可擦写EPROM提供所需电压。
后来J.Witters，Toru Tranzawa等人对J.Dickson的电荷泵模型进行改进，提出了比较精确的理论模型，并通过实验加以证实提出了相关理论公式。
随着集成电路的不断发展，基于低功耗、低成本的考虑，电荷泵在电路设计中的应用越来越广泛。
简单电荷泵原理电路图如图4所示。
电容C1的A端通过二极管D1接Vcc，电容C1的B端接振幅Vin的方波。
当B 点电位为0时，D1导通，Vcc开始对电容C1充电，直到节点A的电位达到Vcc；当B点电位上升至高电平Vin时，因为电容两端电压不能突变，此时A点电位上升为Vcc+Vin。
所以，A点的电压就是一个方波，最大值是Vcc+Vin，最小值是Vcc(假设二极管为理想二极管)。
A点的方波经过简单的整流滤波，可提供高于Vcc的电压。
在驱动控制电路中，H桥由4个N沟道功率MOSFET组成。
若要控制各个MOSFET，各MOSFET的门极电压必须足够高于栅极电压。
通常要使MOSFET完全可靠导通，其门极电压一般在10 V以上，即VCS＞10 V。
对于H桥下桥臂，直接施加10 V以上的电压即可使其导通；而对于上桥臂的2个MOSFET，要使VGS>10 V，就必须满足VG>Vm+10 V，即驱动电路必须能提供高于电源电压的电压，这就要求驱动电路中增设升压电路，提供高于栅极10 V的电压。
考虑到VGS有上限要求，一般MOSFET导通时VGS为10 V～15 V，也就是控制门极电压随栅极电压的变化而变化，即为浮动栅驱动。
因此在驱动控制电路中设计电荷泵电路，用于提供高于Vm 的电压Vh，驱动功率管的导通。
其电路原理图如图5所示。
电路中A部分是方波发生电路，由RC与反相施密特触发器构成，产生振幅为Vin=5 V的方波。
B部分是电荷泵电路，由三阶电荷泵构成。
当a点为低电平时，二极管D1导通电容C1充电，使b点电压Vb=Vm-Vtn；当a点为高电平时，由于电容C1电压不能突变，故b点电压Vb=Vm+Vin-Vtn，此时二极管D2导通，电容C3充电，使c点电压Vx=Vm+Vin-2Vtn；当a点再为低电平时，二极管D1、D3导通，分别对电容C1、C2充电，使得d点电压Vd=Vm+Vin-3Vtn；当a点再为高电平时，由于电容C2电压不能突变，故d点电压变为Vd=Vm+2Vin-3Vtn，此时二极管D2、D4导通，分别对电容C3、c4充电，使e点电压Ve=Vm+2Vin-4Vtn。
这样如此循环，便在g点得到比Vm高的电压Vh=Vm+3Vin-6tn=Vm+11.4 V。
其中Vm为二极管压降，一般取0.6 V。
从而保证H桥的上臂完全导通。
4.3 电机驱动逻辑与放大电路设计直流电机驱动电机驱动电路中电机驱动逻辑及放大电路主要实现外部控制信号到驱动H桥控制信号的转换及放大。
控制信号Dir、PWM、Brake经光电隔离电路后，由门电路进行译码，产生4个控制信号M1'、M2'、M3'、M4'，然后经三极管放大，产生控制H桥的4个信号M1、M2、M3、M4。
其电路原理图如图6所示。
其中Vh是Vm经电荷泵提升的电压，Vm为电机电源电压。
电机工作时，H桥的上臂处于常开或常闭状态，由Dir控制，下臂由PWM逻辑电平控制，产生连续可调的控制电压。
该方案中，上臂MOSFET只有在电机换向时才进行开关切换，而电机的换向频率极低，低端由逻辑电路直接控制，逻辑电路的信号电平切换较快，可以满足不同频率要求。
该电路还有一个优点，由于上臂开启较慢，而下臂关断较快，所以，实际控制时换向不会出现上下臂瞬间同时导通现象，减小了换向时电流冲击，提高了MOSFET的寿命。
5 直流电机PWM调速控制直流电动机转速n=(U-IR)/Kφ其中U为电枢端电压，I为电枢电流，R为电枢电路总电阻，φ为每极磁通量，K为电动机结构参数。
直流电机转速控制可分为励磁控制法与电枢电压控制法。
励磁控制法是控制磁通，其控制功率小，低速时受到磁饱和限制，高速时受到换向火花和换向器结构强度的限制，而且由于励磁线圈电感较大动态响应较差，所以这种控制方法用得很少。
大多数应用场合都使用电枢电压控制法。
随着电力电子技术的进步，改变电枢电压可通过多种途径实现，其中PWM(脉宽调制)便是常用的改变电枢电压的一种调速方法。
PWM调速控制的基本原理是按一个固定频率来接通和断开电源，并根据需要改变一个周期内接通和断开的时间比(占空比)来改变直流电机电枢上电压的"占空比"，从而改变平均电压，控制电机的转速。
在脉宽调速系统中，当电机通电时其速度增加，电机断电时其速度减低。
只要按照一定的规律改变通、断电的时间，即可控制电机转速。
而且采用PWM 技术构成的无级调速系统．启停时对直流系统无冲击，并且具有启动功耗小、运行稳定的特点。
设电机始终接通电源时，电机转速最大为Vmax，且设占空比为D=t／T，则电机的平均速度Vd为：Vd=VmaxD由公式可知，当改变占空比D=t／T时，就可以得到不同的电机平均速度Vd，从而达到调速的目的。
严格地讲，平均速度与占空比D并不是严格的线性关系，在一般的应用中，可将其近似地看成线性关系。
在直流电机驱动控制电路中，PWM 信号由外部控制电路提供，并经高速光电隔离电路、电机驱动逻辑与放大电路后，驱动H桥下臂MOSFET的开关来改变直流电机电枢上平均电压，从而控制电机的转速，实现直流电机PWM调速。
6 结束语以N沟道增强型场效应管为核心，基于H桥PWM控制的驱动控制电路，对直流电机的正反转控制及速度调节具有良好的工作性能。
实验结果表明，直流电机驱动控制电路运行稳定可靠，电机速度调节响应快。
能够满足实际工程应用的要求，有很好的应用前景。
