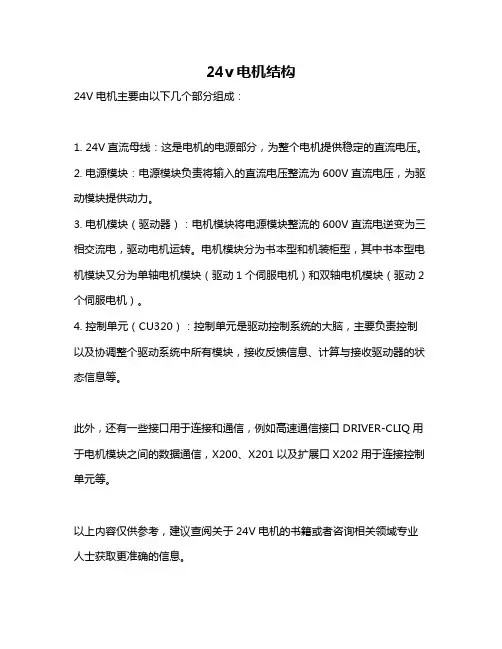

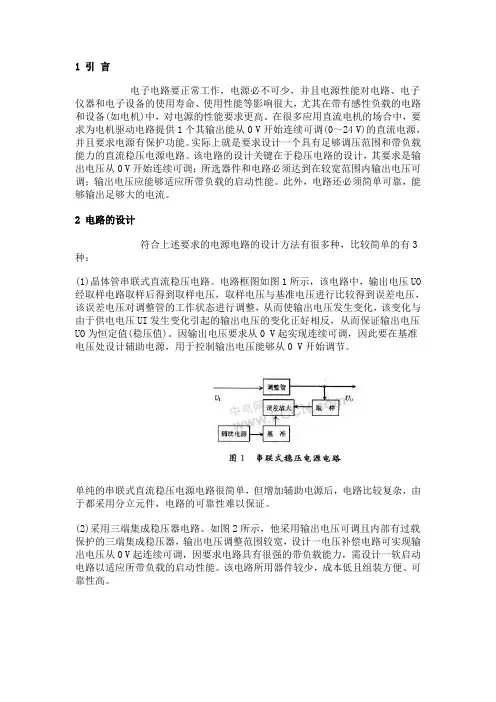

一种24V直流电机驱动器设计
电动机分为交流电机和直流电机两大类。长期以来，直流电机以其良好
的线性特性、优异的控制性能、较强的过载能力成为大多数变速运动控制和闭
环位置伺服控制系统的最佳选择，一直处在调速领域主导地位。传统的直流电
机调速方法很多，如调压调速、弱磁调速等，它们存在着调速响应慢、精度差、调速装置复杂等缺点。随着全控式电力电子器件技术的发展，以大功率晶体管作为开关器件的直流脉宽调制（PWM）调速系统已成为直流调速系统的主要发展方向。
为配套24V 直流电机，设计了一种直流无刷电机驱动器。采用美国Microchip 公司的PIC16F690 单片机作为控制器，MOSFET 为驱动元件，配以相应的控制软件构成控制系统。实践表明，整个系统的精度、快速性以及可
靠性等指标都能满足实际需求。
1 PWM 直流调速原理
在PWM 调速系统中，一般可以采用定宽调频、调宽调频、定频调宽3 种方法改变控制脉冲的占空比，但是前两种方法在调速时改变了控制脉宽的周期，从而引起控制脉冲频率的改变，当该频率与系统的固有频率接近时将会引起振荡。为避免之，设计采用定频调宽改变占空比的方法来调节直流电动机
电枢两端电压。
定频调宽法的基本原理是按一个固定频率来接通和断开电源，并根据需
要改变一个周期内接通和断开的时间比（占空比）来改变直流电机电枢上电压
的占空比，从而改变平均电压，控制电机的转速。在PWM 调速系统中，当电机通电时其速度增加，电机断电时其速度减低。只要按照一定的规律改变通、
断电的时间，即可控制电机转速。而且采用PWM 技术构成的无级调速系统，
无刷直流电机驱动 James P. Johnson, Caterpiller公司 本章的题目是无刷直流电动机及其驱动。无刷直流电动机（BLDC）的运行仿效了有刷并励直流电动机或是永磁直流电动机的运行。通过将原直流电动机的定子、转子内外对调—变成采用包含电枢绕组的交流定子和产生磁场的转子使得该仿效得以可能。正如本章中要进一步讨论的，输入到BLDC定子绕组中的交流电流必须与转子位置同步更变，以便保持磁场定向，或优化定子电流与转子磁通的相互作用，类似于有刷直流电动机中换向器、电刷对绕组的作用。该原理的实际运用只能在开关电子学新发展的今天方可出现。BLDC电机控制是今天世界上发展最快的运动控制技术。可以预见，随着BLDC的优点愈益被大家所熟知且燃油成本持续增加，BLDC必然会进一步广泛运用。 2011-01-30 23.1 BLDC基本原理 在众文献中无刷直流电动机有许多定义。NEMA标准《运动/定位控制电动机和控制》中对“无刷直流电动机”的定义是：“无刷直流电动机是具有永久磁铁转子并具有转轴位置监测来实施电子换向的旋转自同步电机。不论其驱动电子装置是否与电动机集成在一起还是彼此分离，只要满足这一定义均为所指。”
图23.1 无刷直流电机构形 2011-01-31 若干类型的电机和驱动被归类于无刷直流电机，它们包括： 1 永磁同步电机（PMSMs）； 2 梯形反电势(back - EMF)表面安装磁铁无刷直流电机； 3 正弦形表面安装磁铁无刷直流电机； 4 内嵌式磁铁无刷直流电机； 5 电机与驱动装置组合式无刷直流电机； 6 轴向磁通无刷直流电机。 图23.1给出了几种较常见的无刷直流电机的构形图。永磁同步电机反电势是正弦形的，其绕组如同其他交流电机一样通常不是满距，或是接近满距的集中式绕组。许多无刷直流电
电力电子与电机拖动综合课程设计 题目： PWM控制直流电机的系统 专业： 05自动化 学号： 200510320219 姓名：张建华 完成日期： 指导教师：李晓高
电力电子与电机拖动综合课程设计任务书 班级：自动化05 姓名：张建华指导老师：2008年6月10日 年月日
目录
1 引言 直流电机由于具有速度控制容易，启、制动性能良好，且在宽范围内平滑调速等特点而在冶金、机械制造、轻工等工业部门中得到广泛应用。直流电动机转速的控制方法可分为两类，即励磁控制法与电枢电压控制法。励磁控制法控制磁通，其控制功率虽然小，但低速时受到磁饱和的限制，高速时受到换向火花和换向器结构强度的限制;而且由于励磁线圈电感较大，动态响应较差。所以常用的控制方法是改变电枢端电压调速的电枢电压控制法。调节电阻R即可改变端电压，达到调速目的。但这种传统的调压调速方法效率低。随着电力电子技术的进步，发展了许多新的电枢电压控制方法，其中PWM(脉宽调制)是常用的一种调速方法。其基本原理是用改变电机电枢(定子)电压的接通和断开的时间比(占空比)来控制马达的速度，在脉宽调速系统中，当电机通电时，其速度增加；电机断电时，其速度减低。只要按照一定的规律改变通、断电的时间，即可使电机的速度达到并保持一稳定值。最近几年来，随着微电子技术和计算机技术的发展及单片机的广泛应用，使调速装置向集成化、小型化和智能化方向发展。 本电机调速系统采用脉宽调制方式, 与晶闸管调速相比技术先进, 可减少对电源的污染。为使整个系统能正常安全地运行, 设计了过流、过载、过压、欠压保护电路, 另外还有过压吸收电路。确保了系统可靠运行。 2 系统概述 2.1 系统构成 本系统主要有信号发生电路、PWM速度控制电路、电机驱动电路等几部分组成。整个系统上采用了转速、电流双闭环控制结构，如图1所示。在系统中设置两个调节器，分别调节转速和电流，二者之间实行串级连接，即以转速调节器

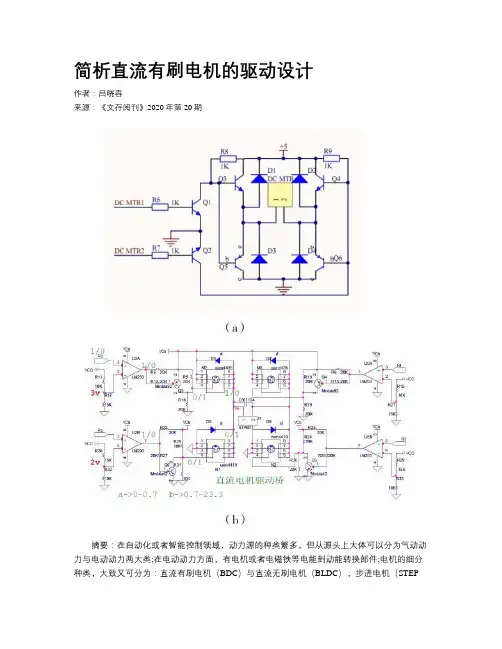

直流电机驱动电路设计 一、直流电机驱动电路的设计目标 在直流电机驱动电路的设计中，主要考虑一下几点： 1. 功能：电机是单向还是双向转动？需不需要调速？对于单向的电机驱动，只要用一个大功率三极管或场效应管或继电 器直接带动电机即可，当电机需要双向转动时，可以使用由4个功率元件组成的H桥电路或者使用一个双刀双掷的继电器。 如果不需要调速，只要使用继电器即可；但如果需要调速，可以使用三极管，场效应管等开关元件实现PWM（脉冲宽度调制）调速。 2. 性能：对于PWM调速的电机驱动电路，主要有以下性能指标。 1）输出电流和电压范围，它决定着电路能驱动多大功率的电机。 2）效率，高的效率不仅意味着节省电源，也会减少驱动电路的发热。要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通（H桥或推挽电路可能出现的一个问题，即两个功率器件同时导通使电源短路）入手。 3）对控制输入端的影响。功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离。 4）对电源的影响。共态导通可以引起电源电压的瞬间下降造成高频电源污染；大的电流可能导致地线电位浮动。 5）可靠性。电机驱动电路应该尽可能做到，无论加上何种控制信号，何种无源负载，电路都是安全的。 二、三极管-电阻作栅极驱动
1．输入与电平转换部分： 输入信号线由DATA引入，1脚是地线，其余是信号线。注意1脚对地连接了一个2K欧的电阻。当驱动板与单片机分别供电时，这个电阻可以提供信号电流回流的通路。当驱动板与单片机共用一组电源时，这个电阻可以防止大电流沿着连线流入单片机主板的地线造成干扰。或者说，相当于把驱动板的地线与单片机的地线隔开，实现“一点接地”。 高速运放KF347（也可以用TL084）的作用是比较器，把输入逻辑信号同来自指示灯和一个二极管的2.7V基准电压比较，转换成接近功率电源电压幅度的方波信号。KF347的输入电压范围不能接近负电源电压，否则会出错。因此在运放输入端增加了防止电压范围溢出的二极管。输入端的两个电阻一个用来限流，一个用来在输入悬空时把输入端拉到低电平。 不能用LM339或其他任何开路输出的比较器代替运放，因为开路输出的高电平状态输出阻抗在1千欧以上，压降较大，后面一级的三极管将无法截止。 2．栅极驱动部分： 后面三极管和电阻，稳压管组成的电路进一步放大信号，驱动场效应管的栅极并利用场效应管本身的栅极电容（大约 1000pF）进行延时，防止H桥上下两臂的场效应管同时导通（“共态导通”）造成电源短路。 当运放输出端为低电平（约为1V至2V,不能完全达到零）时，下面的三极管截止，场效应管导通。上面的三极管导通，场效应管截止,输出为高电平。当运放输出端为高电平（约为VCC-(1V至2V),不能完全达到VCC）时，下面的三极管导通，场效
应用越来越广泛的直流电机，驱动电路设计 Source：电子元件技术| Publishing Date：2009-03-20 中心论题： ?在直流电机驱动电路的设计中，主要考虑功能和性能等方面的因素 ?分别介绍几种不同的栅极驱动电路并比较其性能优缺点 ?介绍PWM调速的实现算法及硬件电路 ?介绍步进电机的驱动方案 解决方案： ?根据实际电路情况以及要求仔细选择驱动电路 ?使用循环位移算法及模拟电路实现PWM调速 ?对每个电机的相应时刻设定相应的分频比值，同时用一个变量进行计数可实现步进电机的分频调速 直流电机驱动电路的设计目标 在直流电机驱动电路的设计中，主要考虑一下几点： 功能：电机是单向还是双向转动？需不需要调速？对于单向的电机驱动，只要用一个大功率三极管或场效应管或继电器直接带动电机即可，当电机需要双向转动时，可以使用由4个功率元件组成的H桥电路或者使用一个双刀双掷的继电器。如果不需要调速，只要使用继电器即可；但如果需要调速，可以使用三极管，场效应管等开关元件实现PWM（脉冲宽度调制）调速。 性能：对于PWM调速的电机驱动电路，主要有以下性能指标。 1。输出电流和电压围，它决定着电路能驱动多大功率的电机。 2。效率，高的效率不仅意味着节省电源，也会减少驱动电路的发热。要提高电路的效率，可以从保证功率器件的开关工作状态和防止共态导通（H桥或推挽电路可能出现的一个问题，即两个功率器件同时导通使电源短路）入手。 3。对控制输入端的影响。功率电路对其输入端应有良好的信号隔离，防止有高电压大电流进入主控电路，这可以用高的输入阻抗或者光电耦合器实现隔离。
4。对电源的影响。共态导通可以引起电源电压的瞬间下降造成高频电源污染；大的电流可能导致地线电位浮动。 5。可靠性。电机驱动电路应该尽可能做到，无论加上何种控制信号，何种无源负载，电路都是安全的。 三极管-电阻作栅极驱动 1．输入与电平转换部分： 输入信号线由DATA引入，1脚是地线，其余是信号线。注意1脚对地连接了一个2K欧的电阻。当驱动板与单片机分别供电时，这个电阻可以提供信号电流回流的通路。当驱动板与单片机共用一组电源时，这个电阻可以防止大电流沿着连线流入单片机主板的地线造成干扰。或者说，相当于把驱动板的地线与单片机的地线隔开，实现“一点接地”。 高速运放KF347（也可以用TL084）的作用是比较器，把输入逻辑信号同来自指示灯和一个二极管的2。7V 基准电压比较，转换成接近功率电源电压幅度的方波信号。KF347的输入电压围不能接近负电源电压，否则会出错。因此在运放输入端增加了防止电压围溢出的二极管。输入端的两个电阻一个用来限流，一个用来在输入悬空时把输入端拉到低电平。
驱动轮电机用于驱动 AGV 的运行，包括AGV 的直行及差速转弯。在选择电机时，我们通常需要计算出电机的额定功率、额定转矩、额定转速等[28]。而在驱动电机的参数计算之前首先需要明确 AGV 的各项设计要求，如表3-1 所示。 3.1.1 电动机的选择 1. 驱动力与转矩关系 AGV 在地面行驶时，轮子与地面接触，AGV 克服摩擦力向前行驶，电机输出转矩Tq 为小车提供驱动力。而Tq 经减速机减速后得到输出转矩Tt 输出至驱动轮，输出转矩Tt 为： q t g T i T η= 式中 g i ——减速机减速比； q T ——电机输出转矩； t T ——输出转矩； η——电机轴经减速机到驱动轮的效率。 驱动轮在电机驱动下在地面转动，此时相对于地将形成一个圆周力，而地面对驱动轮也将产生一个等值、反向的力t F ，该力即为驱动轮的驱动力[29] 。驱动力为： q q q t g t R T i R T F η= = 式中 q R ——驱动轮的驱动半径。 由于驱动轮一般刚性较好，视其自由半径、静力半径、滚动半径三者相同，均为q R 。 2. 驱动力与阻力计算 小车在行驶过程中要克服各种阻碍力，这些力包括：滚动阻力f F 、空气阻力w F 、
坡度阻力r F 、加速度阻力j F 。这些阻力均由驱动力t F 来克服，因此： j r w f t F F F F F +++= (1) 滚动阻力f F 滚动阻力在 AGV 行驶过程中，主要由车轮轴承阻力以及车轮与道路的滚动摩擦阻力所组成，f F 大小为： fg fz f F F F += 式中 fz F ——车轮与轴承间阻力； fg F ——车轮与道路的滚动摩擦阻力。 其中，车轮轴承阻力fz F 为： N 6.3200 48 015.010002 /2 /fz =?? ===D d P D d P F μμ 式中 P ——车轮与地面间的压力，AGV 设计中，小车自重m 为100kg ，最大载 重量m ax M 为200kg ，因此最大整车重量为300kg ，一般情况下，AGV 前行过程中，有三轮同时着地，满足三点决定一平面的规则，各轮的压力为P =1000N [30]； d ——车轮轴直径，驱动轮在本次设计中选择8寸的工业车轮，即d=48mm ； D ——车轮直径，查文献[40]可知，驱动轮在本次设计中选择8 寸的工业车轮，即D =200mm ； μ——车轮轴承摩擦因数，良好的沥青或混凝土路面摩擦阻力系数为0.010—0.018，μ =0.015。 车轮与道路的滚动摩擦阻力fg F 为： N 15015.01000fg =?==Qf F 式中 Q ——车轮承受载荷，Q =1000N ； f ——路面摩擦阻力系数，f =0.015。 则： N 6.18fg fz f =+=F F F (2) 空气阻力w F ： 空气阻力是 AGV 行驶过程当中， 车身与空气间形成了相对运动而产生于车身上的阻力，该阻力主要由法向力以及侧向力两部分组成。空气阻力与AGV 沿行驶方向的投影面积以及车身与空气的相对运动速度有关， 但由于AGV 工作于
直流电机控制系统设计
XX大学 课程设计 （论文） 题目直流电机控制系统设计 班级 学号 学生姓名 指导教师
沈阳航空航天大学 课程设计任务书 课程名称专业基础课程设计 院（系）自动化学院专业测控技术与仪器 班级学号姓名 课程设计题目直流电机控制系统设计 课程设计时间: 2012年7 月9 日至2012年7 月20 日 课程设计的内容及要求： 1.内容 利用51单片机开发板设计并制作一个直流电机控制系统。系统能够实时控制电机的正转、反转、启动、停止、加速、减速等。 2.要求 （1）掌握直流电机的工作原理及编程方法。 （2）掌握直流电机驱动电路的设计方法。 （3）制定设计方案，绘制系统工作框图，给出系统电路原理图。 （4）用汇编或C语言进行程序设计与调试。 （5）完成系统硬件电路的设计。 （6）撰写一篇7000字左右的课程设计报告。 指导教师年月日 负责教师年月日
学生签字年月日 目录 0 前言 (1) 1 总体方案设计 (2) 1.1 系统方案 (2) 1.2 系统构成 (2) 1.3 电路工作原理 (2) 1.4 方案选择 (3) 2 硬件电路设计 (3) 2.1 系统分析与硬件设计 (3) 2.2 单片机AT89C52 (3) 2.3 复位电路和时钟电路 (4) 2.4 直流电机驱动电路设计 (4) 2.5 键盘电路设计 (4) 3软件设计 (5) 3.1 应用软件的编制和调试 (5) 3.2 程序总体设计 (5) 3.3 仿真图形 (7) 4 调试分析 (9) 5 结论及进一步设想 (9) 参考文献 (10) 课设体会 (11) 附录1 电路原理图 (12) 附录2 程序清单 (13)

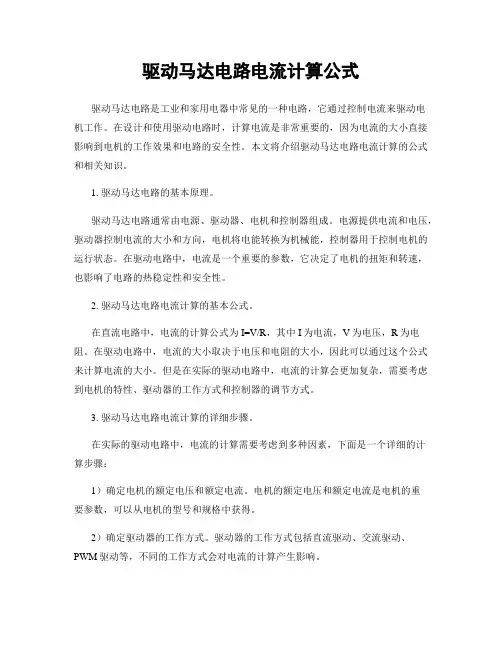

1、 Assigned power rating 。标称功率。或额定功率。只该电机系统设计设计 时的理想功率也是在推荐工作情况下的最大功率。 POWER RATING 为功率。 2、Nominal voltage 。额定电压 (或工作电压,推荐电压。由于一般电机可以工作在不同电压下, 但电压直接和转速有关, 其他参数也相应变化, 所以该电压只是一种建议电压。其他参数也是在这种推荐的电压下给出的。 NOMINAL 名义上的。 3、 No load speed。空转速,或空载转速。单位是 RPM 。 revolutions per minute 此处的 R 不是 RATE 速度的意思,是 REVOLUTION 旋转的意思。空载转速由于没有反向力矩,所以输出功率和堵转情况不一样,该参数只是提供一个电机在规定电压下最大转速的作用。一般外面给出的 6000转啊, 12000转啊,多指这个参数。 4、 Stall torque 堵转转矩。这个是很多要带负载的电机的重要参数。即在电机受反向外力使其停止转动时的力矩。如果电机堵转现象经常出现, 则会损坏电机,或烧坏驱动芯片。所以大家选电机时,这是除转速外要考虑的参数。堵转时间一长,电机温度上升的很快,这个值也会下降的很厉害。 5、 Speed / torque gradient 速度 /转矩斜率。这个参数在一般的电机介绍中很 少出现。如果将转速为 Y 轴,力矩为 X 轴,一般,电机先是有一个和 X 轴平行的线,随后有点像 E 的负指数形式那样下降。即转速和力矩的乘积,随力矩的上升而下降。电机制造商都推荐电机在那条和 X 轴平行的线范围内工作。在这个范围内,电机的电流不至于导致电机过热和烧机。 6、 No load current。空载电流 (或空转电流。前面说过,电流和转矩密切相关。空载电流肯定存在, 其和电压的乘积形成的能量, 主要分为势能和热能消耗。热能就是电机线圈的发热,越好的电机,在空载时,该值越小,而势能指克服摩擦力, 和转子自身惯性的能量还有转子自身的转动势能。而一般转速一定时, 转子的惯性能量增加几乎没有, 而这个势能主要还是克服摩擦力的问题, 而最终以热能形式耗散, 所以空载电流越小, 电机的性能越好, 特别是加上减速箱的电机,空载电流越小,说明减速箱做的越好,当然,减速比越大,同样的设计方式下,阻力越大。
1引言无刷直流电机最本质的特征是没有机械换向器和电刷所构成的机械接触式换向机构。现在，无刷直流电机定义有俩种：一种是方波/梯形波直流电机才可以被称为无刷直流电机，而正弦波直流电机则被认为是永磁同步电机。另一种是方波/梯形波直流电机和正弦波直流电机都是无刷直流电机。国际电器制造业协会在1987年将无刷直流电机定义为“一种转子为永磁体，带转子位置信号，通过电子换相控制的自同步旋转电机”，其换相电路可以是独立的或集成于电机本体上的。本次设计采用第一种定义，把具有方波/梯形波无刷直流电机称为无刷直流电机。从20世纪90年代开始，由于人们生活水平的不断提高和现代化生产、办公自动化的发展，家用电器、工业机器人等设备都向着高效率化、小型化及高智能化发展，电机作为设备的重要组成部分，必须具有精度高、速度快、效率高等优点，因此无刷直流电机的应用也发展迅速[1]。 1.1 无刷直流电机的发展概况 无刷直流电动机是由有刷直流电动机的基础上发展过来的。 19世纪40年代，第一台直流电动机研制成功，经过70多年不断的发展，直流电机进入成熟阶段，并且运用广泛。 1955年，美国的D.Harrison申请了用晶体管换相线路代替有刷直流电动机的机械电刷的专利，形成了现代无刷直流电动机的雏形。 在20世纪60年代初，霍尔元件等位置传感器和电子换向线路的发现，标志着真正的无刷直流电机的出现。 20世纪70年代初，德国人Blaschke提出矢量控制理论，无刷直流电机的性能控制水平得到进一步的提高，极大地推动了电机在高性能领域的应用。 1987年，在北京举办的德国金属加工设备展览会上，西门子和博世两公司展出了永磁自同步伺服系统和驱动器，引起了我国有关学者的注意，自此我国开始了研制和开发电机控制系统和驱动的热潮。目前，我国无刷直流电机的系列产品越来越多，形成了生产规模。 无刷直流电动机的发展主要取决于电子电力技术的发展，无刷直流电机发展的初期，由于大功率开关器件的发展处于初级阶段，性能差，价格贵，而且受永磁材料和驱动控制技术的约束，这让无刷直流电动机问世以后的很长一段时间内，都停
直流电机控制电路集锦 直流电机的类型 按：直流电机在家用电器、电子仪器设备、电子玩具、录相机及各种自动控制中都有广泛的应用。但对它的使用和控制，很多读者还不熟悉，而且其技术资料亦难于查找。直流电机控制电路集锦，将使读者“得来全不费功夫”! 在现代电子产品中，自动控制系统，电子仪器设备、家用电器、电子玩具等等方面，直流电机都得到了广泛的应用。大家熟悉的录音机、电唱机、录相机、电子计算机等，都不能缺少直流电机。所以直流电机的控制是一门很实用的技术。本文将详细介绍各种直流电机的控制技术。 站长的几句说明：本文内容比较详实完整，但遗憾的是原稿的印刷质量和绘图的确很差，尽管采取了很多措施，有些图仍可能看不太清楚。 直流电机，大体上可分为四类： 第一类为有几相绕组的步进电机。这些步进电机，外加适当的序列脉冲，可使主轴转动一个精密的角度(通常在1.8°--7.5°之间)。只要施加合适的脉冲序列，电机可以按照人们的预定的速度或方向进行连续的转动。 步进电机用微处理器或专用步进电机驱动集成电路，很容易实现控制。例如常用的SAAl027或SAAl024专用步进电机控制电路。 步进电机广泛用于需要角度转动精确计量的地方。例如：机器人手臂的运动，高级字轮的字符选择，计算机驱动器的磁头控制，打印机的字头控制等，都要用到步进电机。 第二类为永磁式换流器直流电机，它的设计很简单，但使用极为广泛。当外加额定直流电压时，转速几乎相等。这类电机用于录音机、录相机、唱机或激光唱机等固定转速的机器或设备中。也用于变速范围很宽的驱动装置，例如：小型电钻、模型火车、电子玩具等。在这些应用中，它借助于电子控制电路的作用，使电机功能大大加强。 第三类是所谓的伺服电机，伺服电机是自动装置中的执行元件，它的最大特点是可控。在有控制信号时，伺服电机就转动，且转速大小正比于控制电压的大小，除去控制信号电压后，伺服电机就立即停止转动。伺服电机应用甚广，几乎所有的自动控制系统中都需要用到。例如测速电机，它的输出正比于电机的速度；或者齿轮盒驱动电位器机构，它的输出正比于电位器移动的位置．当这类电机与适当的功率控制反馈环配合时，它的速度可以与外部振荡器频率精确锁定，或与外部位移控制旋钮进行锁定。 唱机或激光唱机的转盘常用伺服电机。天线转动系统，遥控模型飞机和舰船也都要用到伺服电机。 最后一类为两相低电压交流电机。这类电机通常是直流电源供给一个低频振荡器，然后再用低频低压的交流去驱动电机。这类电机偶尔也用在转盘驱动机构中。 步进电机的基本工作原理
主电机参数整定值 主电机z4-450-42 600kw 500/1000r/min 旧辊￠280/￠260×1200mm,新辊￠300/￠280×1250mm 传动比i1=34/34×42/18=2.3333, i2=49/20×42/18=5.7167 高速档线速度上限值v=360m/min(6m/s),低速档线速度上限值v=144m/min(2.4m/s) 电机转速: 高速档旧辊n=2.3333×360/∏(0.28~0.26)=955~1028r/min 高速档新辊n=2.3333×360/∏(0.30~0.28)=891~955r/min 低速档旧辊n=5.7167×144/∏(0.28~0.26)=936~1008r/min 低速档新辊n=5.7167×144/∏(0.30~0.28)=873~936r/min 线速度给定值10v对应360m/min 转速给定值10v对应1028r/min 设置辊径补偿，将线速度给定值换算成转速给定值 线速度给定值 辊径 转速 转速给定 (m/min) (m) (r/min) (v) 高 360 0.26 1028 10 速 360 0.28 955 9.27 档 360 0.30 891 8.67 低140 0.26 1008 9.81 速140 0.28 936 9.11 档140 0.30 873 8.49 辊径补偿环节同时将转速反馈量换算成形象速度显示信号 辊径 转速 转速反馈 显示值 （m）(r/min) (v) (m/min) 高 0.26 1028 10 360 速 0.28 955 9.29 360 档 0.30 891 8.67 360 低 0.26 1008 9.81 144 速 0.28 936 9.11 144 档 0.30 873 8.49 144 开卷、卷取在低速档时，碎边机工作时，轧机应置于低速档，如置于高速档应禁止运行或速度上限不允许超过144m/min。 轧制力矩计算 对应500/1000r/min的电机过载倍数为1.6/1.0对应不同转速的电机额定力矩 Me=975×600/500=1.17tm M750=0.878tm M1000=0.585tm额定轧制力矩Mz=(in/1.05)Me（从计算看主要是给动补和空补留有一定的空间） 不同转速的轧制力矩 低速档
直流电机控制系统 设计
XX大学 课程设计 （论文）题目直流电机控制系统设计 班级 学号 学生姓名 指导教师
沈阳航空航天大学 课程设计任务书 课程名称专业基础课程设计 院（系）自动化学院专业测控技术与仪器 班级学号姓名 课程设计题目直流电机控制系统设计 课程设计时间: 7 月 9 日至 7 月 20 日 课程设计的内容及要求： 1.内容 利用51单片机开发板设计并制作一个直流电机控制系统。系统能够实时控制电机的正转、反转、启动、停止、加速、减速等。 2.要求 （1）掌握直流电机的工作原理及编程方法。 （2）掌握直流电机驱动电路的设计方法。 （3）制定设计方案，绘制系统工作框图，给出系统电路原理图。 （4）用汇编或C语言进行程序设计与调试。 （5）完成系统硬件电路的设计。 （6）撰写一篇7000字左右的课程设计报告。
指导教师年月日 负责教师年月日 学生签字年月日 目录 0 前言...................................................................................... 错误!未定义书签。 1 总体方案设计 ...................................................................... 错误!未定义书签。 1.1 系统方案 ...................................................................... 错误!未定义书签。 1.2 系统构成 ...................................................................... 错误!未定义书签。 1.3 电路工作原理............................................................... 错误!未定义书签。 1.4 方案选择 ...................................................................... 错误!未定义书签。 2 硬件电路设计 ...................................................................... 错误!未定义书签。 2.1 系统分析与硬件设计................................................... 错误!未定义书签。 2.2 单片机AT89C52............................................................ 错误!未定义书签。 2.3 复位电路和时钟电路................................................... 错误!未定义书签。 2.4 直流电机驱动电路设计 ............................................... 错误!未定义书签。 2.5 键盘电路设计............................................................... 错误!未定义书签。 3 软件设计 ............................................................................ 错误!未定义书签。 3.1 应用软件的编制和调试 ............................................... 错误!未定义书签。 3.2 程序总体设计............................................................... 错误!未定义书签。 3.3 仿真图形 ...................................................................... 错误!未定义书签。 4 调试分析 .............................................................................. 错误!未定义书签。
课程设计(论文) 题目名称直流电动机控制电路的设计 课程名称电力拖动基础课程设计 学生姓名周孝雄 学号0941202031 系、专业电气工程系、09自动化 指导教师邱雄迩 2011年12 月18 日
邵阳学院课程设计（论文）任务书 注： 1．此表由指导教师填写，经系、教研室审批，指导教师、学生签字后生效； 2．此表1式3份，学生、指导教师、教研室各1份。
指导教师（签字）：学生（签字）：
邵阳学院课程设计（论文）评阅表 学生姓名周孝雄学号0941202031 系电气工程系专业班级09自动化班 题目名称直流电动机控制电路的设计课程名称电力拖动基础一、学生自我总结 二、指导教师评定 注：1、本表是学生课程设计（论文）成绩评定的依据，装订在设计说明书（或论文）的“任务书”页后面；
当今，自动化控制系统在各行各业得到了广泛的应用和发展，而直流驱动控制作为电气传动的主流在现代化生产中起着主要作用。直流电动机应用如此之广，主要在于其采用了PWM脉宽调制电路来控制直流电动机的调速。在这里介绍了PWM脉宽产生的电路。该电路运用模拟电子电路基础知识完成，利用产生的方波信号带动负载转动。本设计原理简单，易于理解，电路实现简单。我们先概括介绍了电路中锁需要的电路模块，然后给出了整体的电路图，并做了测试及得出测试结果。 关键词：直流电动机，PWM，三极管
1绪论 (7) 1.1概述 (7) 1.2 直流电动机的基本理论 (7) 1.3直流脉宽调速系统 (10) 2 元器件介绍 (13) 2.1 SG2731 (13) 2.2 三极管C4466 和 A1693 (16) 3 系统设计方案 (17) 3.1直流电动机控制电路 (17) 4直流电动机控制电路的测试 (19) 4.1 测试步骤 (19) 4.2 测试结果 (19) 5实验总结 (21) 参考文献 (22)
驱动轮直流电机选择计算 The final edition was revised on December 14th, 2020.
驱动轮电机用于驱动 AGV 的运行，包括AGV 的直行及差速转弯。在选择电机时，我们通常需要计算出电机的额定功率、额定转矩、额定转速等[28]。而在驱动电机的参数计算之前首先需要明确 AGV 的各项设计要求，如表3-1 所示。 3.1.1 电动机的选择 1. 驱动力与转矩关系 AGV 在地面行驶时，轮子与地面接触，AGV 克服摩擦力向前行驶，电机输出转矩Tq 为小车提供驱动力。而Tq 经减速机减速后得到输出转矩Tt 输出至驱动轮，输出转矩Tt 为： 式中 g i ——减速机减速比； q T ——电机输出转矩； t T ——输出转矩； ——电机轴经减速机到驱动轮的效率。 驱动轮在电机驱动下在地面转动，此时相对于地将形成一个圆周力，而地面对驱动轮也将产生一个等值、反向的力t F ，该力即为驱动轮的驱动力[29] 。驱动力为： 式中 q R ——驱动轮的驱动半径。 由于驱动轮一般刚性较好，视其自由半径、静力半径、滚动半径三者相同，均为q R 。 2. 驱动力与阻力计算 小车在行驶过程中要克服各种阻碍力，这些力包括：滚动阻力f F 、空气阻力w F 、坡度阻力r F 、加速度阻力j F 。这些阻力均由驱动力t F 来克服，因此： (1) 滚动阻力f F 滚动阻力在 AGV 行驶过程中，主要由车轮轴承阻力以及车轮与道路的滚动摩擦阻力所组成，f F 大小为：
式中 F——车轮与轴承间阻力； fz F——车轮与道路的滚动摩擦阻力。 fg 其中，车轮轴承阻力 F为： fz 式中P——车轮与地面间的压力，AGV设计中，小车自重m为100kg，最大载重量 M为200kg，因此最大整车重量为300kg，一般情况下，AGV前行过程中，有三轮m ax 同时着地，满足三点决定一平面的规则，各轮的压力为P=1000N[30]； d——车轮轴直径，驱动轮在本次设计中选择8寸的工业车轮，即d=48mm； D——车轮直径，查文献[40]可知，驱动轮在本次设计中选择8 寸的工业车轮，即D=200mm； μ——车轮轴承摩擦因数，良好的沥青或混凝土路面摩擦阻力系数为—，μ =。 F为： 车轮与道路的滚动摩擦阻力 fg 式中Q——车轮承受载荷，Q=1000N； f——路面摩擦阻力系数，f=。 则： F： (2)空气阻力 w 空气阻力是 AGV 行驶过程当中，车身与空气间形成了相对运动而产生于车身上的阻力，该阻力主要由法向力以及侧向力两部分组成。空气阻力与AGV 沿行驶方向的投影面积以及车身与空气的相对运动速度有关，但由于AGV工作于室内，基本工作环境中无风，且速度不快，同时 AGV 前后方的投影面积均不大，因此认为空气阻力F[31]。 ≈ w F： (3)坡度阻力 r AGV 所实际行驶的路面并非理想化绝对平整，而是存在一定的坡度[32]，当 AGV行驶到该坡度处时，重力将产生一个沿着坡度方向的阻力，这个阻力就被称之为坡度阻F，表达式为： 力 r 式中G——AGV 满载总重量； α——最大坡度。 在 GB/T 20721-2006“自动导引小车国标”中表示：路面坡度（H/L）定义为在100mm 以上的长度范围内，路线水平高度差与长度的最大比值，路面坡度的最大比值需要小于（含），对于 AGV 精确定位的停车点，路面坡度需要小于（含）[33]。取坡度： 因此： F： （4）加速度阻力 j
湖南工程学院课程设计《DSP原理及应用》 题目：直流电机控制系统设计 专业： 班级： 姓名： 学号： 指导教师： 2015年5 月19 日
摘要 直流电动机具有优良的调速特性，调速平滑，方便，调速范围广，过载能力大，能承受频繁的冲击负载，可实现频繁的无级快速起动、制动和反转；能满足生产过程中自动化系统各种不同的特殊运行要求。电动机调速系统采用微机实现自动控制，是电气传动发展的主要方向之一。采用微机控制后，整个调速系统体积小，结构简单、可靠性高、操作维护方便，电动机稳态运转时转速精度可达到较高水平，静动态各项指标均能较好地满足工业生产中高性能电气传动的要求。 本篇论文介绍了基于单片机的直流电机PWN调速的基本办法，直流电机调速的相关知识以及PWM调速的基本原理和实现方法。重点介绍了基于TMS320LF2407单片机的用软件产生PWM信号以及信号占空比调节的方法。对于直流电机速度控制系统的实现提供了一种有效的途径。 关键词：单片机最小系统；PWM ；直流电机调速，TMS320LF2407;
前言 电动机作为最主要的机电能量转换装置，其应用范围已遍及国民经济的各个领域和人们的日常生活。无论是在工农业生产，交通运输，国防，航空航天，医疗卫生，商务和办公设备中，还是在日常生活的家用电器和消费电子产品（如电冰箱，空调，DVD等）中，都大量使用着各种各样的电动机。据资料显示，在所有动力资源中，百分之九十以上来自电动机。同样，我国生产的电能中有百分之六十是用于电动机的。电动机与人的生活息息相关，密不可分。电气时代，电动机的调速控制一般采用模拟法，对电动机的简单控制应用比较多。简单控制是指对电动机进行启动，制动，正反转控制和顺序控制。然而近年来，随着技术的发展和进步，以及市场对产品功能和性能的要求不断提高，直流电动机的应用更加广泛，尤其是在智能机器人中的应用。直流电动机的起动和调速性能、过载能力强等特点显得十分重要，为了能够适应发展的要求，单闭环直流电动机的调速控制系统得到了很大的发展。而作为单片嵌入式系统的核心—单片机，正朝着多功能、多选择、高速度、低功耗、低价格、大存储容量和强I/O功能等方向发展。随着计算机档次的不断提高，功能的不断完善，单片机已越来越广泛地应用在各种领域的控制、自动化、智能化等方面，特别是在直流电动机的调速控制系统中。这是因为单片机具有很多优点：体积小，功能全，抗干扰能力强，可靠性高，结构合理，指令丰富，控制功能强，造价低等。所以选用单片机作为控制系统的核心以

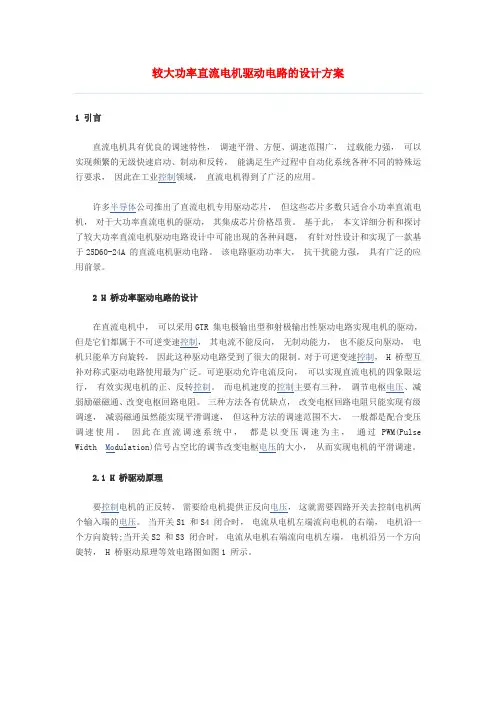

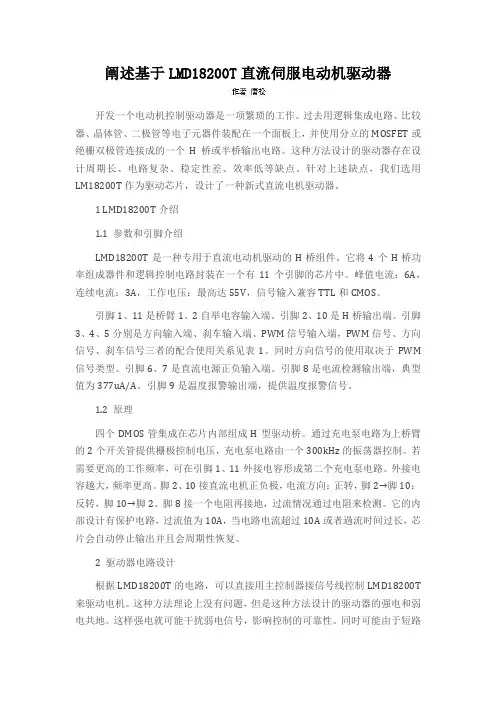

1 引言 直流电机具有优良的调速特性，调速平滑、方便、调速范围广，过载能力强，可以实现频繁的无级快速启动、制动和反转，能满足生产过程中自动化系统各种不同的特殊运行要求，因此在工业控制领域，直流电机得到了广泛的应用。 许多半导体公司推出了直流电机专用驱动芯片，但这些芯片多数只适合小功率直流电机，对于大功率直流电机的驱动，其集成芯片价格昂贵。基于此，本文详细分析和探讨了较大功率直流电机驱动电路设计中可能出现的各种问题，有针对性设计和实现了一款基于25D60-24A 的直流电机驱动电路。该电路驱动功率大，抗干扰能力强，具有广泛的应用前景。 2 H 桥功率驱动电路的设计 在直流电机中，可以采用GTR 集电极输出型和射极输出性驱动电路实现电机的驱动，但是它们都属于不可逆变速控制，其电流不能反向，无制动能力，也不能反向驱动，电机只能单方向旋转，因此这种驱动电路受到了很大的限制。对于可逆变速控制， H 桥型互补对称式驱动电路使用最为广泛。可逆驱动允许电流反向，可以实现直流电机的四象限运行，有效实现电机的正、反转控制。而电机速度的控制主要有三种，调节电枢电压、减弱励磁磁通、改变电枢回路电阻。三种方法各有优缺点，改变电枢回路电阻只能实现有级调速，减弱磁通虽然能实现平滑调速，但这种方法的调速范围不大，一般都是配合变压调速使用。因此在直流调速系统中，都是以变压调速为主，通过PWM(Pulse Width Mo dulation)信号占空比的调节改变电枢电压的大小，从而实现电机的平滑调速。 2.1 H 桥驱动原理 要控制电机的正反转，需要给电机提供正反向电压，这就需要四路开关去控制电机两个输入端的电压。当开关S1 和S4 闭合时，电流从电机左端流向电机的右端，电机沿一个方向旋转;当开关S2 和S3 闭合时，电流从电机右端流向电机左端，电机沿另一个方向旋转， H 桥驱动原理等效电路图如图1 所示。
