地铁的系统功能一、概述地铁是地下铁道的简称。

它是一种独立的有轨交通系统，不受地面道路情况的影响，能够按照设计的能力正常运行，从而快速、安全、舒适地运送乘客。

地铁效率高，无污染，能够实现大运量的要求，具有良好的社会效益。

地铁是有轨交通，其运输组织、功能实现、安全保证均应遵循有轨交通的客观规律。

在运输组织上要实行集中调度、统一指挥、按运行图组织行车；在功能实现方面，各有关专业如隧道、线路、供电、车辆、通信、信号、车站机电设备及消防系统均应保证状态良好，运行正常；在安全保证方面，主要依靠行车组织和设备正常运行来保证必要的行车间隔和正确的行车经路。

为了保证地铁列车运行安全、正点，在集中调度、统一指挥的原则下，行车组织、设备、车辆检修、设备运行管理、安全保证等均由一系列规章制度来规范。

地铁是一个多专业多工种配合工作、围绕安全行车这一中心而组成的有序联动、时效性极强的系统。

2地铁中采用了以电子计算机处理技术为核心的各种自动化设备，从而代替人工的、机械的、电气的行车组织、设备运行和安全保证系统。

如ATC（列车自动控制）系统可以实现列车自动驾驶、自动跟踪、自动调度；SCADA （供电系统管理自动化）系统可以实现主变电所、牵引变电所、降压变电所设备系统的遥控、遥信、遥测；BAS （环境监控系统）和FAS（火灾报警系统）可以实现车站环境控制的自动化和消防、报警系统的自动化；AFC（自动售检票系统）可以实现自动售票、检票、分类等功能。

这些系统全线各自形成网络，均在OCC（控制中心）设中心计算机，实行统一指挥，分级控制。

地铁路网的基本型式有：单线式、单环线式、多线式、蛛网式。

每一条地铁线路都是由区间隧道（地面上为地面线路或高架线路）、车站及附属建筑物组成。

车站按其功能分为四种：1、中间站：只供乘客乘降用，此类车站数量最多。

2、折返站：在中间站设有折返线路设备即称为折返站，一般在市区客流量大的区段设立，可以满足乘客需要，同时节省运营开支。

地铁的主要机电设备及介绍
地铁的机电设备主要包括车辆系统、供电系统、通信系统、信号系统、通风设备、给排水设备等。

以下是其中一些主要机电设备的介绍：
1. 车辆系统：地铁车辆是整个地铁系统中最重要的机电设备之一。

它是一个复杂的系统，由多个子系统多级耦合而成，包括车体、车门、内装、转向架、PIS系统、牵引系统、制动系统、辅助系统、空调系统和TCMS系统等。

地铁车辆采用动拖结合的混编方式形成电动列车组，常见的编组形式有八节编组、六节编组和四节编组。

2. 供电系统：地铁供电系统是为地铁车辆提供动力的关键设备。

它包括外部电源、变电所、接触网或第三轨、配电站和牵引供电系统等。

3. 通信系统：地铁通信系统是保障地铁安全和高效运行的重要设备之一。

它包括有线通信和无线通信两种方式，为地铁列车、车站和车辆段等提供语音、数据和图像等多种通信服务。

4. 信号系统：地铁信号系统是控制列车运行的关键设备之一。

它包括列车自动控制系统、自动监控系统和调度指挥系统等，能够实现列车的自动追踪、自动防护和自动调度等功能，提高了列车的运行效率和安全性。

5. 通风设备：地铁通风设备是为地铁车站和隧道提供新鲜空气和排除废气的关键设备之一。

它包括各种风机、空调机组和排风设备等。

6. 给排水设备：地铁给排水设备是为地铁车站和隧道提供生活用水和废水排放的关键设备之一。

它包括各种水泵、水箱和排水设备等。

这些机电设备在地铁系统中发挥着各自的作用，共同保障了地铁的安全和高效运行。

地铁机电设备题库一、动力传动系统1.地铁列车的动力传动系统由哪些主要部件组成？2.请简要介绍地铁列车的电力供应系统。

3.地铁列车的牵引系统有哪些主要部件，各起到什么作用？4.地铁列车的制动系统分为哪几种类型，各有什么特点？5.请介绍地铁列车的防滑控制系统的工作原理和功能。

二、信号与通信系统1.地铁列车运行中的信号系统有哪些关键组成部分？2.地铁列车的列车间通信系统是如何实现的？3.请简述地铁列车与调度中心之间的通信系统。

4.地铁列车安全保护系统有哪些主要部件？5.地铁列车的CBTC（列车自动运行控制）系统是如何工作的？三、安全控制与监测系统1.请简要介绍地铁列车的紧急制动系统。

2.地铁列车的火灾报警系统是如何工作的？3.地铁列车的出轨检测系统是如何实现的？4.地铁站台的安全门控制系统是如何工作的？5.请介绍地铁列车的紧急救援系统。

四、维护与故障处理1.地铁列车的维护周期是多久一次，具体维护内容有哪些？2.地铁列车的故障处理流程是怎样的？3.列车故障诊断系统有哪些主要功能和特点？4.地铁设备故障排除的一般原则是什么？5.请介绍地铁列车的设备保养和维修方法。

五、环境监测与控制1.请介绍地铁车辆的噪音监测系统。

2.地铁车站的空气质量监测系统是如何实现的？3.地铁车辆的车内空气净化系统是如何工作的？4.地铁站台的温度和湿度控制系统是怎样运作的？5.请简述地铁车辆排放物的监测和处理方法。

六、节能与环保1.地铁列车的能源消耗主要来源有哪些？2.请介绍地铁车辆的能源回收系统。

3.地铁车站的照明系统是如何节能的？4.地铁车辆的空调系统如何实现节能运行？5.请简要介绍地铁列车的废物处理系统。

七、未来地铁技术发展趋势1.目前地铁行业的主要技术发展方向有哪些？2.未来地铁列车的自动驾驶技术将如何实现？3.请简述未来地铁列车的智能化和网络化程度的提高。

4.地铁列车的节能环保技术将有哪些创新？5.未来地铁行业可能面临的挑战有哪些？总结：地铁机电设备是地铁运行中不可或缺的重要组成部分，包括动力传动系统、信号与通信系统、安全控制与监测系统、维护与故障处理、环境监测与控制、节能与环保等方面。

城市轨道交通机电设备系统概要介绍城市轨道交通机电设备系统是城市轨道交通运行的核心设备系统，主要包括车辆、供电系统、信号与通信系统、车辆牵引与制动系统、车辆辅助系统和车站设备系统等。

这些设备系统互相依存、相互配合，共同保障城市轨道交通的安全、高效运行。

首先，车辆是城市轨道交通的核心部件，负责运送乘客。

城市轨道交通车辆主要分为地铁列车和轻轨车辆两种类型。

地铁列车是大容量、高速运行的车辆，一般采用电力牵引和制动系统，具有良好的动力系统和车体结构设计，以提供舒适、安全的乘坐环境。

而轻轨车辆则适用于中小规模的城市轨道交通，结构相对简单，但同样具备高度的安全性和运行稳定性。

供电系统是城市轨道交通的能源供应系统，主要包括接触网、供电设备和供电网等。

接触网是将电能传输到轨道交通车辆上的主要设备，一般采用钢丝，通过接触网与车辆的集电装置进行接触。

供电设备包括变电所和配电装置等，负责将电能从电网传输到接触网上。

供电网则是将变电所的电能进行输送和分配的网络。

信号与通信系统是城市轨道交通的控制系统，主要负责确保轨道交通列车的安全运行。

信号系统通过信号机、轨道电路和车载信号设备等，将指令传递给列车驾驶员，保证列车按照规定的速度和间隔行驶。

通信系统则是通过无线电通信设备，实现车辆与调度中心、车辆与车辆之间的远程通信和信息传递。

车辆牵引与制动系统是城市轨道交通的动力系统，主要包括牵引装置和制动装置。

牵引装置通过电机和齿轮箱等，将电能转换为机械能，提供车辆行驶所需的动力。

制动装置则通过制动盘、制动鞋和管路系统等，将车辆的动能转化为热能，实现车辆的制动和停车。

车辆辅助系统是城市轨道交通的辅助设备，主要包括车辆空调系统、照明系统、客室设施和安全设备等。

车辆空调系统可以调节车内温度和湿度，提供舒适的乘坐环境。

照明系统则提供车内和车外的照明，确保乘客和工作人员的安全。

客室设施包括座椅、扶手和车门等，提供方便的乘坐和上下车条件。

安全设备包括火灾报警和灭火系统等，保障乘客安全。

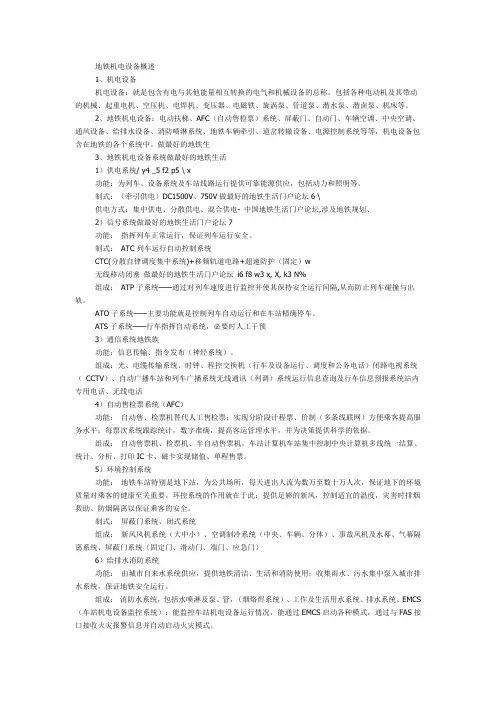

地铁机电设备概述1、机电设备机电设备：就是包含有电与其他能量相互转换的电气和机械设备的总称。

包括各种电动机及其带动的机械、起重电机、空压机、电焊机、变压器、电磁铁、旋涡泵、管道泵、潜水泵、潜卤泵、机床等。

2、地铁机电设备：电动扶梯、AFC（自动售检票）系统、屏蔽门、自动门、车辆空调、中央空调、通风设备、给排水设备、消防喷淋系统、地铁车辆牵引、道岔转辙设备、电源控制系统等等，机电设备包含在地铁的各个系统中。

做最好的地铁生3、地铁机电设备系统做最好的地铁生活1）供电系统/ y4 _5 f2 p5 \ x功能：为列车、设备系统及车站线路运行提供可靠能源供应，包括动力和照明等。

制式：（牵引供电）DC1500V、750V做最好的地铁生活门户论坛6 \供电方式：集中供电、分散供电、混合供电- 中国地铁生活门户论坛,涉及地铁规划、2）信号系统做最好的地铁生活门户论坛7功能：指挥列车正常运行，保证列车运行安全。

制式：ATC列车运行自动控制系统CTC(分散自律调度集中系统)+移频轨道电路+超速防护（固定）w无线移动闭塞做最好的地铁生活门户论坛i6 f8 w3 x, X, k3 N%组成：ATP子系统——通过对列车速度进行监控并使其保持安全运行间隔,从而防止列车碰撞与出轨。

ATO子系统——主要功能就是控制列车自动运行和在车站精确停车。

ATS子系统——行车指挥自动系统，必要时人工干预3）通信系统地铁族功能：信息传输、指令发布（神经系统）。

组成：光、电缆传输系统、时钟、程控交换机（行车及设备运行、调度和公务电话）闭路电视系统（CCTV）、自动广播车站和列车广播系统无线通讯（列调）系统运行信息查询及行车信息预报系统站内专用电话、无线电话4）自动售检票系统（AFC）功能：自动售、检票机替代人工售检票；实现分阶段计程票、价制（多条线联网）方便乘客提高服务水平；每票次系统跟踪统计，数字准确，提高客运管理水平，并为决策提供科学的依据。

城市轨道交通机电设备系统概要1. 引言城市轨道交通机电设备系统是城市中重要的公共交通系统之一。

它由诸多机电设备组成，包括车辆、信号系统、供电系统、通信系统等，在城市中起到了快速、高效、平安、环保的交通运输作用。

本文将对城市轨道交通机电设备系统的概要进行介绍。

2. 轨道交通车辆轨道交通车辆是城市轨道交通机电设备系统的核心组成局部。

它分为地铁车辆和轻轨车辆两种类型。

地铁车辆主要用于城市地下交通系统，轻轨车辆主要用于城市地面和高架交通系统。

轨道交通车辆采用电力传动方式，具有高运营效率和低能耗的特点。

城市轨道交通信号系统起到了控制车辆运行和保证运行平安的关键作用。

信号系统包括车载信号设备和线路信号设备两局部。

车载信号设备负责实时监测车辆位置和运行状态，线路信号设备负责发布运行指令和控制车辆的运行速度。

信号系统采用先进的通信和计算技术，能够高效、准确地控制车辆的运行。

4. 供电系统城市轨道交通供电系统是为车辆提供电力的重要组成局部。

供电系统通过接触网或第三轨将电能传输给车辆，以满足车辆的动力需求。

供电系统采用直流或交流供电方式，能够稳定地为车辆提供能量。

同时，供电系统还需要考虑能源的高效利用和环境保护的要求。

城市轨道交通通信系统是车辆与车辆、车辆与控制中心之间进行信息交互的重要手段。

通信系统通过无线通信、有线通信和卫星通信等方式实现车辆间的信息传输和控制指令的下发。

通信系统具有信息传输速度快、可靠性高的特点，能够实时监测车辆运行情况和应急事件，确保运输过程的平安和顺畅。

6. 数据管理系统城市轨道交通数据管理系统是对车辆和设备运行数据进行采集、存储和分析的系统。

数据管理系统能够实时监测车辆和设备的运行状态，分析运行数据，提供决策支持和运营优化策略。

数据管理系统还能够预测故障风险，提前采取维护和修复措施，提高设备的可靠性和运行效率。

7. 其他机电设备除了以上介绍的主要机电设备之外，城市轨道交通还包括车辆洗涤设备、车辆牵引系统、车门系统、平安防护设备等。

汇报人：2023-11-23CATALOGUE目录•城市轨道交通车站机电设备概述•城市轨道交通车站机电设备分类•城市轨道交通车站机电设备维护与管理•城市轨道交通车站机电设备发展趋势与挑战•城市轨道交通车站机电设备典型案例分析01城市轨道交通车站机电设备概述城市轨道交通是指以轨道为行驶路径，承担城市客运功能的交通系统。

城市轨道交通定义具有大容量、快速、安全、舒适、节能、环保等特点。

城市轨道交通特点城市轨道交通定义与特点城市轨道交通车站机电设备的组成指机械和电气设备的统称，包括机械本体、控制系统、传动系统、执行机构等部分。

城市轨道交通车站机电设备分类可分为环境控制设备、安全保障设备、供电及照明设备、通信与信号设备等。

作用为乘客提供舒适的乘车环境，保障运营安全，提高运营效率，降低运营成本等。

意义城市轨道交通车站机电设备是城市轨道交通正常运营的重要保障，其性能与状态直接关系到乘客的出行体验和安全。

同时，机电设备的维护与管理对于提高设备使用寿命和降低维修成本也具有重要意义。

城市轨道交通车站机电设备的作用与意义02城市轨道交通车站机电设备分类包括送风、排风和回风等系统，用于调节车站内的空气质量和温度。

包括冷水机组、冷却塔、水泵等设备，用于为车站提供冷暖空调。

通风空调设备空调系统通风系统包括水泵、水箱、水处理设备等，为车站提供生活和消防用水。

给水系统包括污水泵、排水管道、污水处理设备等，用于排放车站内的生活和污水。

排水系统给排水设备照明设备室内照明包括吊灯、壁灯、台灯等设备，为车站提供基础照明。

室外照明包括路灯、泛光灯等设备，为车站周边提供照明。

自动扶梯与电梯自动扶梯用于输送乘客上下楼。

电梯包括垂直电梯和倾斜电梯，用于输送行动不便的乘客和货物。

包括玻璃隔断、安全门等设备，保障乘客安全。

电控系统包括控制柜、传感器等设备，用于控制安全门的开关和状态监测。

安全门系统站台安全门及电控系统VS包括灭火器、消防栓、烟雾探测器等设备，用于扑灭火灾和防止火灾蔓延。
