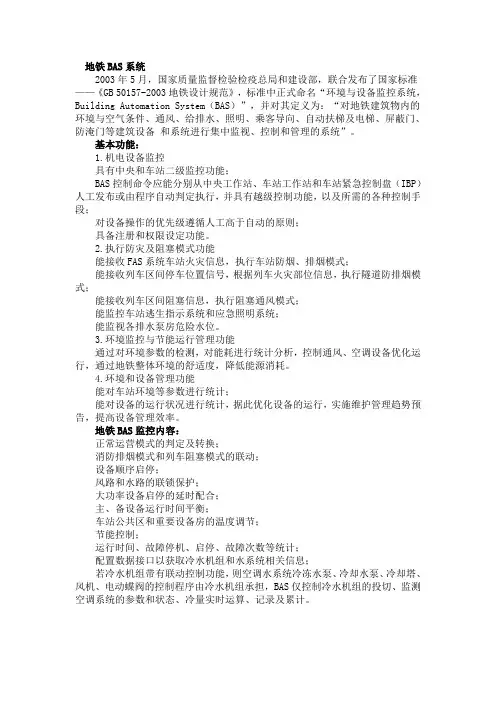

地铁B A S系统-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN地铁BAS系统2003年5月，国家质量监督检验检疫总局和建设部，联合发布了国家标准——《GB 50157-2003地铁设计规范》，标准中正式命名“环境与设备监控系统，Building Automation System（BAS）”，并对其定义为：“对地铁建筑物内的环境与空气条件、通风、给排水、照明、乘客导向、自动扶梯及电梯、屏蔽门、防淹门等建筑设备和系统进行集中监视、控制和管理的系统”。

基本功能：1.机电设备监控具有中央和车站二级监控功能；BAS控制命令应能分别从中央工作站、车站工作站和车站紧急控制盘（IBP）人工发布或由程序自动判定执行，并具有越级控制功能，以及所需的各种控制手段；对设备操作的优先级遵循人工高于自动的原则；具备注册和权限设定功能。

2.执行防灾及阻塞模式功能能接收FAS系统车站火灾信息，执行车站防烟、排烟模式；能接收列车区间停车位置信号，根据列车火灾部位信息，执行隧道防排烟模式；能接收列车区间阻塞信息，执行阻塞通风模式；能监控车站逃生指示系统和应急照明系统；能监视各排水泵房危险水位。

3.环境监控与节能运行管理功能通过对环境参数的检测，对能耗进行统计分析，控制通风、空调设备优化运行，通过地铁整体环境的舒适度，降低能源消耗。

4.环境和设备管理功能能对车站环境等参数进行统计；能对设备的运行状况进行统计，据此优化设备的运行，实施维护管理趋势预告，提高设备管理效率。

地铁BAS监控内容：正常运营模式的判定及转换；消防排烟模式和列车阻塞模式的联动；设备顺序启停；风路和水路的联锁保护；大功率设备启停的延时配合；主、备设备运行时间平衡；车站公共区和重要设备房的温度调节；节能控制；运行时间、故障停机、启停、故障次数等统计；配置数据接口以获取冷水机组和水系统相关信息；若冷水机组带有联动控制功能，则空调水系统冷冻水泵、冷却水泵、冷却塔、风机、电动蝶阀的控制程序由冷水机组承担，BAS仅控制冷水机组的投切、监测空调系统的参数和状态、冷量实时运算、记录及累计。

地铁BAS系统2003年5月，国家质量监督检验检疫总局和建设部，联合发布了国家标准——《GB 50157-2003地铁设计规范》，标准中正式命名“环境与设备监控系统，Building Automation System（BAS）”，并对其定义为：“对地铁建筑物内的环境与空气条件、通风、给排水、照明、乘客导向、自动扶梯及电梯、屏蔽门、防淹门等建筑设备和系统进行集中监视、控制和管理的系统”。

基本功能：1.机电设备监控具有中央和车站二级监控功能；BAS控制命令应能分别从中央工作站、车站工作站和车站紧急控制盘（IBP）人工发布或由程序自动判定执行，并具有越级控制功能，以及所需的各种控制手段；对设备操作的优先级遵循人工高于自动的原则；具备注册和权限设定功能。

2.执行防灾及阻塞模式功能能接收FAS系统车站火灾信息，执行车站防烟、排烟模式；能接收列车区间停车位置信号，根据列车火灾部位信息，执行隧道防排烟模式；能接收列车区间阻塞信息，执行阻塞通风模式；能监控车站逃生指示系统和应急照明系统；能监视各排水泵房危险水位。

3.环境监控与节能运行管理功能通过对环境参数的检测，对能耗进行统计分析，控制通风、空调设备优化运行，通过地铁整体环境的舒适度，降低能源消耗。

4.环境和设备管理功能能对车站环境等参数进行统计；能对设备的运行状况进行统计，据此优化设备的运行，实施维护管理趋势预告，提高设备管理效率。

地铁BAS监控内容：正常运营模式的判定及转换；消防排烟模式和列车阻塞模式的联动；设备顺序启停；风路和水路的联锁保护；大功率设备启停的延时配合；主、备设备运行时间平衡；车站公共区和重要设备房的温度调节；节能控制；运行时间、故障停机、启停、故障次数等统计；配置数据接口以获取冷水机组和水系统相关信息；若冷水机组带有联动控制功能，则空调水系统冷冻水泵、冷却水泵、冷却塔、风机、电动蝶阀的控制程序由冷水机组承担，BAS仅控制冷水机组的投切、监测空调系统的参数和状态、冷量实时运算、记录及累计。

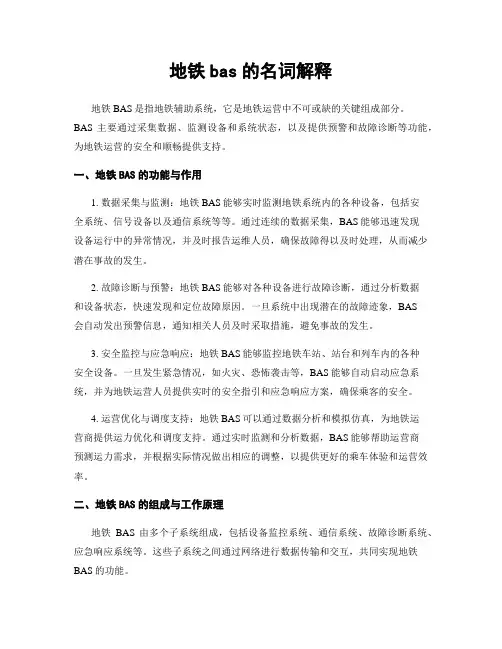

地铁bas的名词解释地铁BAS是指地铁辅助系统，它是地铁运营中不可或缺的关键组成部分。

BAS主要通过采集数据、监测设备和系统状态，以及提供预警和故障诊断等功能，为地铁运营的安全和顺畅提供支持。

一、地铁BAS的功能与作用1. 数据采集与监测：地铁BAS能够实时监测地铁系统内的各种设备，包括安全系统、信号设备以及通信系统等等。

通过连续的数据采集，BAS能够迅速发现设备运行中的异常情况，并及时报告运维人员，确保故障得以及时处理，从而减少潜在事故的发生。

2. 故障诊断与预警：地铁BAS能够对各种设备进行故障诊断，通过分析数据和设备状态，快速发现和定位故障原因。

一旦系统中出现潜在的故障迹象，BAS会自动发出预警信息，通知相关人员及时采取措施，避免事故的发生。

3. 安全监控与应急响应：地铁BAS能够监控地铁车站、站台和列车内的各种安全设备。

一旦发生紧急情况，如火灾、恐怖袭击等，BAS能够自动启动应急系统，并为地铁运营人员提供实时的安全指引和应急响应方案，确保乘客的安全。

4. 运营优化与调度支持：地铁BAS可以通过数据分析和模拟仿真，为地铁运营商提供运力优化和调度支持。

通过实时监测和分析数据，BAS能够帮助运营商预测运力需求，并根据实际情况做出相应的调整，以提供更好的乘车体验和运营效率。

二、地铁BAS的组成与工作原理地铁BAS由多个子系统组成，包括设备监控系统、通信系统、故障诊断系统、应急响应系统等。

这些子系统之间通过网络进行数据传输和交互，共同实现地铁BAS的功能。

设备监控系统是地铁BAS中最重要的组成部分之一。

它通过传感器、摄像头和其他检测设备，实时监测地铁系统中的各类设备。

当设备发生异常时，监控系统会立即将相关信息发送至中央控制中心，以便运维人员及时采取措施修复故障。

通信系统是地铁BAS的核心部分，它负责实现各个子系统之间的数据传输和交互。

通过高速数据传输网络，各个子系统能够实时共享数据，并进行联动操作。

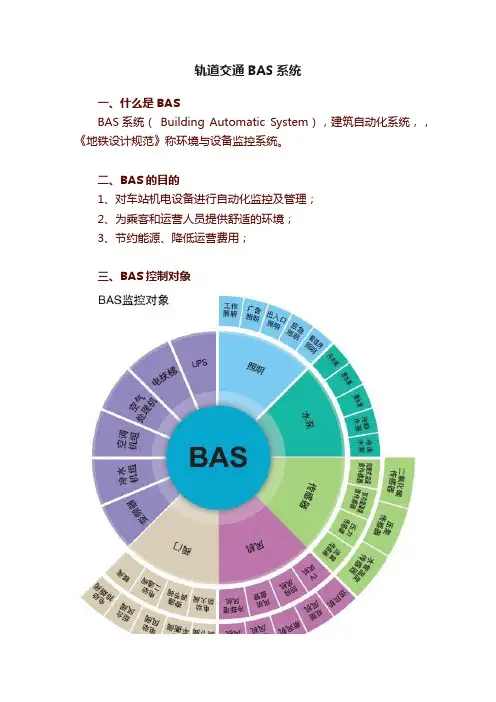

轨道交通BAS系统一、什么是BASBAS系统（Building Automatic System），建筑自动化系统，，《地铁设计规范》称环境与设备监控系统。

二、BAS的目的1、对车站机电设备进行自动化监控及管理；2、为乘客和运营人员提供舒适的环境；3、节约能源、降低运营费用；三、BAS控制对象1、通风空调系统1.1 隧道通风系统 - 主要有隧道风机、射流风机、排烟风机和相关阀门组。

1.2 车站公共区空调通风系统（大系统） - 主要有组合有组合式空调系统、新风机、回排风机、联锁风阀、风量调节阀和传感器组成。

1.3 设备用房通风空调系统（小系统） - 主要有小型空调机组、送风机、排风机、相关联锁风阀、调节阀和传感器。

1.4 冷水系统 - 主要有冷水机组、冷却塔、冷冻水泵、冷却水泵、二通阀、流量、压力、温度传感器等。

2、给排水系统 - 主要有各类水泵（排水泵、污水泵、雨水泵、废水泵）、碟阀、液位传感器。

3、电扶梯系统- 主要有电梯、自动扶梯系统组成。

4、照明系统 - 主要有节电照明、工作照明、广告照明、出入口照明、区间照明回路、应急照明5、屏蔽门系统主要监控站台门的开关门状态和故障（现在基本上不通过BAS，直接进入综合监控系统）6、FAS（火灾自动报警系统） - 主要和FAS进行通讯，接收FAS 系统火灾模式号，按预定义模式启动相应火灾模式，BAS设备进行联动。

7、IMCC（智能低压系统） - 可以理解为带有PLC控制的低压开关柜，智能低的PLC采集开关设备的信息，然后和BAS系统的PLC进行通讯，把信息传给BAS系统，达到监控低压设备的目的。

四、BAS网络系统一、网络架构1、监控层设备 - 一般包括图形工作站、IBP（集成后备）盘。

2、控制层设备- 一般包括PLC控制器，地铁常用的有SIMENES\AB\SCHNEIDER，一般放在车站两端控制室。

3、接口层设备 - 一般包括PLC和第三方设备通讯的模块。

地铁BAS——电气保护措施导言随着交通工具的飞速发展和城市化进程的加速，地铁已逐渐成为现代城市生活中不可或缺的重要交通工具。

地铁系统的顺利运行与乘客的安全息息相关，而地铁的电气保护措施在其中起到了至关重要的作用。

本文将介绍地铁BAS（电气保护系统）的相关信息，包括其定义，功能和实施要求等。

1. 地铁BAS的定义地铁BAS是指地铁电气保护系统，它是地铁系统中用于保护电气设备的一种自动化系统。

地铁系统中涉及到大量的电气设备，如电气柜、变压器、电力传输线等，这些设备在运行过程中容易受到外界因素的干扰，如电压波动、电流过载等。

地铁BAS通过监测和控制这些因素，确保电气设备的安全运行。

2. 地铁BAS的功能地铁BAS具有以下主要功能：2.1 电气设备监测地铁BAS通过传感器实时监测电气设备的运行状态，包括电压、电流、温度等参数。

当出现异常情况时，BAS能够及时发出警报，警示操作人员注意并采取相应措施。

2.2 故障保护地铁BAS能够检测到电气设备的故障情况，并采取相应的保护措施，以防止故障进一步扩大。

例如，当某个电气设备发生过载时，BAS会立即切断电源，避免设备烧毁或引发事故。

2.3 远程监控与控制地铁BAS具备远程监控与控制的能力，操作人员可以通过网络或手机APP等方式，远程监视和控制电气设备的运行状态。

这样可以及时发现问题，并在不影响地铁正常运营的情况下进行故障处理。

3. 地铁BAS的实施要求地铁BAS的实施要求涉及到以下几个方面：3.1 设备选择在选择BAS设备时，需要考虑其稳定性、可靠性和适应性。

由于地铁要求高度可靠的运行，所以BAS设备必须具备高可靠性，能够在极端条件下稳定工作。

3.2 网络连接地铁BAS通常需要与其他地铁系统进行数据交换，因此需要建立稳定、可靠的网络连接。

同时，为了保护地铁系统的安全，该网络应具备防火墙、入侵检测等安全措施。

3.3 数据存储与分析地铁BAS需要对大量的监测数据进行存储和分析，以便之后进行故障诊断和性能优化。

什么就是BAS系统为了满足轨道交通的运营要求,在车站设置了保障正常运营的照明设备、通风空调设备、给排水设备、屏蔽门系统、自动扶梯等机电设备;同时,为满足在紧急状态的报警、乘客疏散、救灾等要求,在轨道交通车站还设置了火灾报警系统、水消防系统、气体灭火系统、防排烟系统、防烟设备等机电设备与系统。

为了实施这些系统与设备相互间的有序联动控制与监视,在轨道交通线上设置了称之为环境与设备监控系统(Electrical and Mechanical Control System-EMCS或Building Automatic System-BAS)的自动控制系统。

设计原则Ø 应针对地铁的特点与各城市的气候环境、经济情况,设置不同水平的BAS系统;Ø 分散控制、集中管理、资源共享;Ø 应满足地铁运营管理的需要;Ø BAS设备应选择具备可靠性、容错性、可维护性与工业级控制产品;Ø 事故通风与排烟系统的监控宜采取冗余措施。

构成原则Ø 采用分布式计算机系统,即“三层、两库、一支撑”组成,三层包括中央管理层、车站监控层、现场控制层,两库包括实时数据库、历史数据库,一支撑即相关的通信骨干网;Ø 在地下线路为四站三区间及以上时,必须设中央管理级系统,区间列车火灾由中央级控制相邻两站的隧道排烟设备执行相应排烟模式;Ø 在地下线路为三站二区间或以下时,可不设置中央管理级系统,仅设车站管理级工作站,区间列车火灾可由车站级工作站控制相邻两站的隧道排烟设备执行相应排烟模式。

与FAS、PSCADA的关系Ø 当BAS与FAS独立设置(即不采用综合集成方案,两系统的监控平台独立)时,系统之间应设置高可靠性通信接口,防排烟系统与正常通风系统合用的设备由BAS统一监控,火灾工况由FAS发布火灾模式指令,BAS优先执行相应的控制程序;Ø BAS、FAS综合集成时,集成平台宜为车站及以上平台;Ø BAS、FAS、PSCADA综合集成时,宜组建综合集成系统平台。
