接地装置检验批质量验收记录

接地装置安装检验批质量验收记录表
1. 项目信息
项目名称接地装置安装
执行标准GB50169-2006《电气装置接地技术规范》
安装地点
安装日期
安装负责人
2. 安装设备信息
2.1 接地棒
序号型号规格生产厂家数量
1
2.2 接地线
序号型号规格生产厂家数量
1
2.3 铜排
序号型号规格生产厂家数量
1
3. 安装质量验收记录
3.1 施工检验
序号检验内容检验结果
1 接地棒和接地线固定牢固
2 接地线焊接牢固，无虚焊、漏焊、冷焊
3 接地线绝缘保护措施到位
4 接地装置与土壤接触电阻符合要求
5 工作现场整洁、无杂物
6 安全措施到位
3.2 器材检验
序号检验内容检验结果
1 接地棒和接地线外观无损坏
2 接地线和铜排的截面符合要求
3 铜排的表面无氧化、锈蚀
4. 安装负责人签字
安装负责人签字接地装置维护责任人签字
5. 备注
1.本表一式两份，一份留存项目档案，一份交施工单位。

2.接地装置安装质量验收记录应当由双方单位代表在验收结束后及时签
署，如有异议及时沟通解决，并作出相应的修改和记录。

接地干线敷设检验批质量验收记录接地干线是电力系统中的重要设备，其敷设质量直接影响着电力系统的安全运行。

为了保证接地干线的质量，必须进行检验批质量验收。

下面是一份接地干线敷设检验批质量验收记录，详细记录了验收过程和结果。

----验收单位：XXX电力有限公司工程名称：XXX变电站接地干线敷设工程工程地点：XXX市XXX区工程单位：XXX建筑工程有限公司施工日期：XXXX年XX月XX日-XXXX年XX月XX日一、项目概况本工程是为了加强变电站接地装置的功能，提高电力系统的安全性而进行的接地干线敷设工程。

总长度为XXXm，包括XXX段。

二、检验批划分根据工程的具体情况和施工进度，将工程划分为X个检验批，分别进行质量验收。

三、质量验收项目及要求1.接地干线的规格和型号符合设计要求。

2.接地干线的截面尺寸和形状符合设计要求。

3.接地干线的材料符合国家标准和相关规范要求。

4.接地干线的焊接工艺符合焊接工艺规范要求。

5.接地干线的敷设及固定符合设计要求。

6.接地干线与引下线的接头连接可靠。

四、检查内容及结果检验批次：第X批检查单位：XXX电力有限公司检查时间：XXXX年XX月XX日1.接地干线规格和型号的检查：检查方法：查阅设计文件和相关规范要求。

检查结果：接地干线规格和型号符合设计要求。

2.接地干线截面尺寸和形状的检查：检查方法：使用尺子和卡尺测量接地干线截面的尺寸和形状。

检查结果：接地干线截面尺寸和形状符合设计要求。

3.接地干线材料的检查：检查方法：查阅供应商提供的材料质量合格证明和实物检查。

检查结果：接地干线材料符合国家标准和相关规范要求。

4.接地干线焊接工艺的检查：检查方法：查阅焊接工艺规范、焊工合格证等文件和焊接接头的外观检查。

检查结果：接地干线焊接工艺符合焊接工艺规范要求。

5.接地干线敷设及固定的检查：检查方法：查阅设计文件和施工记录，实地检查接地干线的敷设和固定情况。

检查结果：接地干线敷设及固定符合设计要求。

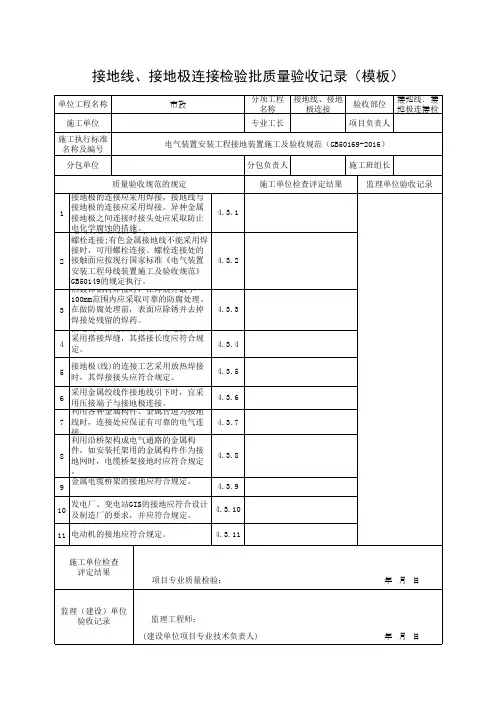

接地线检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《智能建筑工程施工规范》GB50606-2010。

2 《建筑电气工程质量验收规范》GB50303-2002。

3 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分防雷及接地装置安装工程中分项工程检验批，人工接地装置和利用建筑物基础钢筋的接地体各为一个检验批，大型基础可按区块划分成若干个检验批；避雷引下线安装六层以下的建筑为一个检验批，高层建筑依均压环设置间隔的层数为一个检验批；接闪器安装同一屋面为一个检验批。

三、GB50606-2010规范摘要3.5.1 材料、器具、设备进场质量检测应符合下列规定：1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用。

2 材料及主要设备的检测应符合下列规定：1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认；2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核；3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。

3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。

16.2.2 一般项目应符合下列规定：1 接地装置应连接牢固、可靠。

2 钢制接地线的焊接连接应焊缝饱满，并应采取防腐措施。

3 室内明敷接地干线，沿建筑物墙壁水平敷设时，距地面高度宜为30mm，与建筑物墙壁间的间距宜为10mm～15mm 。

4 接地线在穿越墙壁和楼板处应加金属套管，金属套管应与接地线连接。

5 等电位连接线、接地线的截面积应符合设计要求。

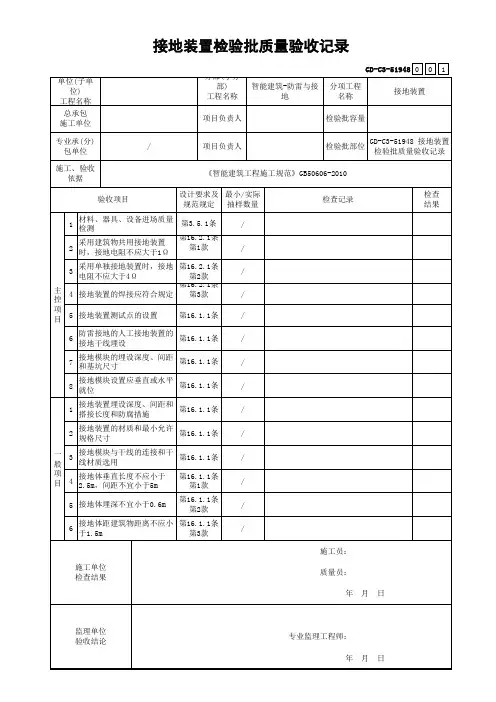

接地装置检验批质量验收记录一、工程概况项目名称：XXXX接地装置安装工程施工单位：XXXX有限公司验收单位：XXXX检测中心验收时间：XXXX年XX月XX日二、施工条件及材料准备1.施工条件接地装置的施工地点为XXXX工地，施工环境较为复杂。

施工单位按照工程要求进行了现场勘测和施工准备，确保了施工条件满足要求。

2.材料准备施工单位按照设计方案，准备了符合国家标准的优质材料。

材料包括接地体、接地极、连接材料等。

三、施工过程1.施工准备施工单位按照设计方案进行了施工准备工作。

先对施工区域进行了标识，并清理了施工区域。

确定了接地体和接地极的安装位置，并准备了相应的材料。

2.接地体安装根据设计要求，施工人员挖掘了适当的深度和直径的坑洞，并按照设计要求放入接地体。

根据实际情况进行了排列，并进行了初步的固定。

3.接地极安装施工人员将接地极与接地体连接，并按照设计要求进行了固定。

同时，施工人员进行了接地极的安装调整，以确保接地极垂直。

4.连接材料安装施工人员按照设计要求，连接了接地体、接地极和主接地网等。

连接过程中，施工人员使用了合适的连接材料，并严格按照要求检查了连接是否牢固。

5.验收施工单位完成接地装置的安装后，通知验收单位进行验收工作。

验收单位按照现行国家标准和相关规定对接地装置进行了检测和验收。

验收包括表面检查、电阻测量等。

四、检验结果1.表面检查接地装置的表面没有发现明显的破损、损坏和锈蚀等情况；接地体和接地极的连接部位也没有松动和变形的现象。

2.电阻测量验收单位对安装完成的接地装置进行了电阻测量。

主要测量了接地体与接地极间的接触电阻及总电阻。

测量结果显示，接地体与接地极间的接触电阻在要求的范围内，总电阻符合设计要求。

五、验收结论根据对接地装置的检测和验收结果，我单位作出以下结论：接地装置的安装质量符合设计要求和相关标准，达到了验收标准。

六、存在的问题及处理意见在施工过程中，我们发现了以下问题，并提出了相应的处理意见：1.接地体与接地极连接处有些松动，可能会对接地装置的稳固性造成一定影响。

接地装置安装工程检验批质量验收记录
四川省建设厅制
SG－A024填写说明
一、本表适用于人工接地装置，（扁钢、圆钢）和利用建筑物基础钢筋的接地装置及接地模块等安装工程的质量验收。

二、该分顼工程的检验批可按工程特点和区域来划分。

三、主控项目：
人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点；测试接地装置的接地电阻值必须符合设计要求，接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。

四、一般项目：
接地扁钢与钢管、角钢焊接，紧贴角钢外侧两面或紧贴3／4钢管表面上下两侧施焊；当设计无要求时，接地装置的材料采用钢材热浸镀锌处理，最小允许规格尺寸应符合规范中表24.2.2的规定。

检查方法：见本规范第28、0、7条。
