接地装置安装工程检验批质量验收记录表

表B.0.7
地下室1-5~1-12轴交1-A~1-D轴基础隐蔽水电安装工程报审、报验表
工程名称：森马电商物流项目（温州市瓯海中心区横屿单元B-29地块工程）地下
室编号：
本表一式三份，经监理单位审批后，建设单位、监理单位、承包单位各存一份。

接地电阻试验记录
接地装置安装现场检查原始记录表
共 1 页第 1 页
监理校核：检查：记录：验收日期：
地下室1-5~1-12轴交1-A~1-D轴基础接地装置安装工程隐蔽工程检查验收记录
编号:
建筑物等电位连接现场检查原始记录表
共 1 页第 1 页
收日期
地下室1-5~1-12轴交1-A~1-D轴基础等电位连接隐蔽工程检查验收记录
编号:
防雷引下线现场检查原始记录表
共 1 页第 1 页
监理校核：检查：记录：验收日期：
地下室1-5~1-12轴交1-A~1-D轴基础防雷引下线隐蔽工程检查验收记录
编号:
地下室1-5~1-12轴交1-A~1-D轴底板
排水管道隐蔽工程验收记录
编号:
导管敷设检验批质量验收记录
导管敷设导管敷设现场检查原始记录表
共 1 页第 1 页
监理校核：检查：记录：验收日期：
地下室1-5~1-12轴交1-A~1-D轴底板导管敷设隐蔽工程验收记录
编号:。

建筑电气工程检查用表1、《成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收 记录》按照（I ）高压开关柜；（II ）低压成套柜（屏、台）；（III ）照明配电箱（盘）划分。

2、《电线导管、电缆导管和线槽敷设检验批质量验收记录》按照I ）室内；（II ）室外划分。

3、《避雷引下线和变配电室接地干线敷设检验批质量验收记录》按照（I ）防雷引下线；（II ）变配电室接地干线划分。

建筑电气工程检查用表目录建筑电气子分部工程与分项工程相关表架空线路及杆上电气设备安装检验批质量验收记录变压器、箱式变电所安装检验批质量验收记录成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（I ）开关柜 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（II ）成套柜（屏、台）成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（III ）配电箱（盘）低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录柴油发电机组安装检验批质量验收记录不间断电源安装检验批质量验收记录低压电气动力设备试验和试运行检验批质量验收记录裸母线、封闭母线、插接式母线安装检验批质量验收记录电缆桥架安装和桥架内电缆敷设检验批质量验收记录电缆沟内和电缆竖井内电缆敷设检验批质量验收记录电线导管、电缆导管和线槽敷设安装检验批质量验收记录（I ）室内电线导管、电缆导管和线槽敷设安装检验批质量验收记录（II ）室外电线、电缆穿管和线槽敷线安装检验批质量验收记录槽板配线安装检验批质量验收记录钢索配线安装检验批质量验收记录电缆头制作、接线和线路绝缘测试检验批质量验收记录普通灯具安装检验批质量验收记录专用灯具安装检验批质量验收记录建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录开关、插座、风扇安装检验批质量验收记录建筑物照明通电试运行检验批质量验收记录 接地装置安装检验批质量验收记录避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（I ）防雷引下线避雷引下线和变配电室接地干线敷设安装检验批质量验收记录（II ）变配电室接地干线接建闪筑器物安等装电检位验联批结质量安验装收检记验录批质量验收记录高压低压照明建筑电气子分部工程与分项工程相关•架空线路及杆上电气设备安装检验批质量验收记录（GB50303-2002）表4编号：060101□□口变压器、箱式变电所安装检验批质量验收记录成套配电柜、控（制屏柜、台）和动力、照明配（电盘）箱安装检验批质量验收记录高压开关柜（GB50303-2002）表6编号：060103/060202□□口成套配电柜、控（制屏柜、台）和动力、照明配（电盘）箱安装检验批质量验收记录（II）低压成套柜（屏、台）箱（盘）内检查试验 低压电器组合（625条） 箱（盘）间配线（626条）箱与其面板间可动部位的配线（6.2.7条）箱（盘）安装位置、开孔、回路编号等（6.2.8条）垂直度允许偏差W 1.5%。

架空线路及杆上电气设备安装检验批质量验收记录表060101 工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理（建设）单位验收记录主控项目1 变压器中性点的接地及接地电阻值测试第4。

1。

3条2 杆上高压电气设备的交接试验第4。

1。

4条3 杆上低压配电装置和馈电线路的交接试验第4。

1.5条4 电杆坑、拉线坑深度允许偏差/mm +100，-505 架空导线的弧垂值允许偏差±5％6 水平排列的同档导线间的弧垂值偏差/mm ±50一般项目1 拉线及其绝缘子、金具安装第4.2.1条2 电杆组立第4.2.2条3 横担安装及防腐处理第4。

2.3条4 导线架设第4.2.4条5 线路安全距离第4.2.5条6 杆上电气设备安装第 4.2。

6条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日变压器、箱式变电所安装检验批质量验收记录表GB 50303－2002060102060201 工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设）单位验收记录主控项目1 变压器安装及外观检查第5.1.1条2变压器中性点、箱式变电所N和PE母线的接地连接及支架或外壳接地第5。

1。

2条3 变压器的交接试验第5.1.3条4箱式变电所及落地配电箱的固定及箱体接地或接零第5。

1.4条5 箱式变电所的交接试验第5。

1。

5条一般项目1 有载调压开关检查第5.2。

1条2 绝缘件和测温仪表检查第5。

2.2条3 装有转件的变压器固定第5.2。

3条4 变压器的器身检查第5.2.4条5 箱式变电所内外涂层和通风口检查第5。

2.5条6 箱式变电所柜内接线和线路标记第5。

2.6条7装有气体继电器顶盖变压器的坡度（沿气体方向）1.0％～1.5%施工单位检查评定结果项目专业质量检查员: 年月日监理（建设)单位验收结论监理工程师（建设单位项目专业技术负责人) 年月日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB 50303－2002060103060202060601 工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理（建设)单位验收记录主控项目1 金属框架及基础型钢的接地或接零第6。

架空线路及杆上电气设备安装检验批质量验收记录表5． 26．1 号：单位（子单位）工程名称分项工程名称分部（子分部）工程名称验收部位施工单位项目经理施工执行标准名称及编号分包单位电力建设施工质量验收及评定规程第1部分土建工程DL ／T5210.1-2005分包项目经理专业工长（施工员）施工班组长施工质量验收规范的规定施工单位自检记录监理（建设）单位验收记录2 3 4 6变压器中性点的接地及接地电阻值测试☆变压器中性点应与接地装置引出干线直接连接，接地装置的接地电阻值必须符合设计要求杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器交接试验交接试验必须符合现行标准的规定，交接试验合格杆上低压配电装置和馈电线路的交接试验（1）每路配电开关及保护装置的规格、型号，应符合设计要求；（2）相间和相对地间的绝缘电阻值应大于0.5MΩ；（3）电气装置的交流工频耐压试验电压为lKV ，当绝缘电阻值大于1OMΩ时，可采用2500v 兆欧表摇测替代，试验持续时问无击穿闪络现象电杆坑、拉线坑深度允许偏差5 架空导线的弧垂直允许偏差水平排列的同档导线间的弧垂直允许偏差+lOOmm～-50mm 设计值的± 5％± 50mm拉线的绝缘子及金具安装电杆组横担安装及横担的镀锌处理导线架设线路安全距离拉线的绝缘子及金具应齐全，位置正确，承力拉线应与线路中心线方向一致，转角拉线应与线路分角线方向一致。

拉线应收紧，收紧程度与杆上导线数量规格及弧垂值相适配电杆组立应正直，直线杆横向位移不应大于50mm。

杆梢偏移不应大于梢径的 1/2 ，转角杆紧线后不向内角倾斜，向外角倾斜不应大于 l 个梢径直线杆单横担应装于受电侧，终端杆、转角杆的单横担应装于拉线侧。

横担的上下歪斜和左右扭斜，从横担端部测量不应大于 20mm.横担等镀锌制品应热浸镀锌导线无断股、扭绞和死弯，与绝缘子固定可靠，金具规格应与导线规格适配电压等级 6KV-10KV 〉 300mm电压等级1KV及以下>150mm杆上电气设备安装1、固定电气设备的支架、紧固件为热浸镀锌制品，紧固件及防松零件齐全； 2、变压器油位正常、附件齐全、无渗油现象、外壳涂层完整； 3、跌落式熔断器安装的相间距离不小于 500mm；熔管试操动能自然打开旋下； 4、杆上隔离开关分、合操动灵活，操动机构机械锁定可靠，分合时三相同期性好，分闸后，刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地（ PE）可靠，且有标识； 5 、杆上避雷器排列整齐，相同距离不小于350mm，电源侧引线铜线截面积不小于160mm2、铝线截面积不小于 25mm2，接地侧线铜线截面不小于25mm2，铝线截面积不小于 35mm2。

防雷设备安装检验批质量验收记录表
一、项目基本信息
- 项目名称：
- 项目地点：
- 防雷设备类型：
- 防雷设备供应商：
- 防雷设备安装单位：
- 安装日期：
二、检验项目及要求
三、检验结果
根据对防雷设备安装的检验，现将检验结果汇总如下：
- 防雷设备的型号及规格：符合要求
- 防雷设备的数量：符合要求
- 防雷设备的接地装置：符合要求
- 防雷设备的电气连接：符合要求
- 防雷设备的标志标识：符合要求
- 防雷设备的外观质量：符合要求
四、结论
根据检验结果，防雷设备安装工作符合设计要求和相关标准规范。

确认通过质量验收，并可以正式投入使用。

五、备注
（可列出对防雷设备安装工作中发现的问题及处理情况，如存在问题需注明处理结果）
六、检验机构签章。

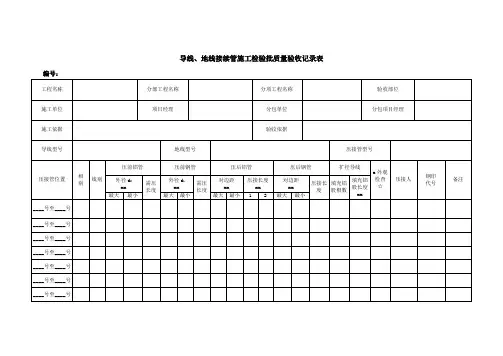

导线、地线接续管施工检验批质量验收记录表编号：
注：1.a 外观检查包括管弯曲、裂纹等项目；
2.1，2为压后铝管分别两处各自的压接长度；
3.压后推荐值：钢管为 mm ； 铝管为 mm 。

4.同一截面三个对边距只允许有一个达到最大值。

5.压接管为示意图，施工单位应根据实际调整示意图。

备注 验收结论
施工单位
班组长：
分包项目部质检员：
项目部质检员： 年 月 日 监理单位
监理员：
专业监理工程师： 年 月 日
填表说明：
1. 适用范围及要求：该表适用于直线压接管检验批验收。

2. 检查数量：
1） 主控项目：全数检查。

2） 一般项目：全数检查
3. 检验批划分：直线压接管检验批质量验收检查数量以一个档距为一个检验批。

1 2
对边距
d 1(d 2)。

建筑消防安装工程施工质量检查验收记录 交工资料汇总表目录 1、单位（子单位）工程质量竣工验收记录 ---------- G.0.1-12、单位（子单位）工程质量控制资料核查记录 ------G.0.1-23、单位（子单位）工程安全和功能检验资料核查及主要功能抽查记录--------------------------------------G.0.1-3 4、单位（子单位）工程观感质量检查记录---------G.0.1-4消火栓系统分部工程 ------------------------------F.0.1 自动喷水灭火系统分部工程 ------------------------F.0.1 火灾自动报警系统分部工程 ------------------------F.0.1 通风与空调（防排烟）系统分部工程 ----------------F.0.1注：分项工程的检验批划分方法说明：1、分项工程可由一个或若干 检验批组成，检验批可根据施工及质量控制和专业验收需要， 可按系统或区段、楼层、单元及施工时间等因素考虑实施， 原则上检验批应先确定部位划分， 但应注意检验批范围不宜相差过大。

2、检验批编号从 0 0 1～1 9 9号。

一、消火栓系统施工质量检查验收记录用表 1 、建筑消火栓系统分部工程质量验收记录 2 、消火栓系统子分部工程质量验收记录----------------------------------------- -F.0.1 -------------------------------------F.0.1-05-013 、室内给水管道及配件安装分项工程质量验收记录 4、室内给水管道及配件安装工程检验批质量验收记录 ---------------------------------050101 5 、室内消火栓系统安装分项工程质量验收记录 6、室内消火栓系统安装工程检验批质量验收记录 ---------------------------------------050102---------------------------F.0.1-050101 ----------------------------------F.0.1-050102 7 、室内给水设备安装分项工程质量验收记录 8 、室内给水设备安装工程检验批质量验收记录 ------------------------------------F.0.10-50103 ------------------------------------------050103 9、室外给水管网子分部工程验收记录 --------------------------------------F.0.1-050610、室外给水管道安装分项工程质量验收记录 11、室外给水管道安装工程检验批质量验收记录--------------------------------------------050601 -----------------------------------------05060112、室外消防水泵接合器、消火栓安装分项工程质量验收记录 -----------------------050602 -----------F.0.1-05060213、室外消防水泵接合器、消火栓安装工程检验批质量验收记录 二、自动喷水灭火系统施工过程质量检查记录用表1、自动喷水灭火系统分部工程验收记录----------------------------------------------表 F.0.1 2、供水设施安装与施工子分部消防水泵和稳压泵安装分项工程质量验收表 3、供水设施安装与施工子分部消防水箱和消防水池施工分项工程质量验收表 4、供水设施安装与施工子分部消防气压给水设备和稳压泵安装分项工程质量验收表------------------------------------------------------------------------------------------------------ -------表 C.0.1 ---表 C.0.1---- 表 C.0.15、供水设施安装与施工子分部消防水泵接合器安装分项工程质量验收表6、管网及系统组件安装子分部工程、管网安装分项工程质量验收表7、管网及系统组件安装子分部工程、喷头安装分项工程质量验收表8、管网及系统组件安装子分部工程、报警阀组安装工程质量验收表9、管网及系统组件安装子分部工程、其他组件安装工程质量验收表 10、系统试压和冲洗子分部工程、水压试验分项工程质量验收表 ---------表 C.0.1 ---------------表 C.0.1 ----------------表 C.0.1 ---------------表 C.0.1 ---------------表 C.0.1--------------------表 C.0.1 11、系统试压和冲洗子分部工程、冲洗分项工程质量验收表--------------------------表 C.0.112、系统调试子分部工程、水源测试分项工程质量验收表13、系统调试子分部工程、消防水泵调试分项工程质量验收表14、系统调试子分部工程、稳压泵调试分项工程质量验收表15、系统调试子分部工程、报警阀组调试分项工程质量验收表16、系统调试子分部工程、排水设施调试分项工程质量验收表17、系统调试子分部工程、联动调试分项工程质量验收表三、智能建筑自动报警系统施工质量检查验收记录用表-----------------------------表 C.0.1 -----------------------表 C.0.1 --------------------------表 C.0.1 -----------------------表 C.0.1-----------------------表 C.0.1 -----------------------------表 C.0.11 、建筑电气（智能）系统分部工程质量验收记录2 、电气动力安装工程子分部工程质量验收记录------------------------------F.0.1-0 6 ------------------------------F.0.1-06043 、电缆桥架安装和桥架内电缆敷设分项工程质量验收记录4 、电缆桥架安装和桥架内电缆敷设检验批质量验收记录--------------------E.0.1-060404 ------------------------------0604045 、电气照明安装子分部工程质量验收记录-------------------------------------F.0.1-06056 、成套配电柜、动力照明配电箱、盘安装分项工程质量验收记录7 、成套配电柜、动力照明配电箱、盘安装检验批质量验收记录8 、电线导管、电缆导管和线槽敷设分项工程质量验收记录-----------E.0.1-060501 ---------------------060501 --------------------E.0.1-0605029 、电线导管、电缆导管和线槽敷设检验批质量验收记录10、电线、电缆穿管和线槽敷设安装分项工程质量验收记录11、电线、电缆穿管和线槽敷设安装检验批质量验收记录------------------------------060502 --------------------E.0.1-060503 ------------------------------06050312、建筑照明通电试运行分项工程质量验收记录13、建筑照明通电试运行检验批质量验收记录14、防雷及接地安装子分部工程质量验收记录15、接地装置安装分项工程质量验收记录-----------------------------------E.0.1-060510 ---------------------------------------------060510 ----------------------------------F.0.1-0607--------------------------------------------E.0.1-060701 16、接地装置安装检验批质量验收记录------------------------------------------------------06070117、火灾自动报警及消防联动系统子分部工程质量验收记录18、火灾自动报警及消防联动系统分项工程质量验收记录19、火灾自动报警及消防联动系统检验批质量验收记录四、通风与空调系统施工质量检查验收记录用表-------------F.0.1-0704-----------------------E.0.1-070401 ---------------------------------0704011 、通风与空调分部工程验收记录----------------------------------F.0.1-0 82 、送排风系统子分部工程质量验收记录3 、风管与配件制作分项工程质量验收记录-------------------------F.0.1-0801-----------------------------------------E.0.1-0801014、风管与配件制作 (金属风管 )检验批质量验收记录 ------------------------------------ -0801015、风管与配件制作（非金属、复合材料风管）检验批质量验收记录 --------------- 0801026、风管部件与消声器制作分项工程质量验收记录7、风管部件与消声器制作检验批质量验收记录--------------------------------- E.0.1-080103 -------------------------------------------0801038、风管系统安装（送排风、排烟系统）分项工程质量验收记录9、风管系统安装（送排风、排烟系统）检验批质量验收记录---------------E.0.1-080104 -------------------------08010410、通风机安装分项工程质量验收记录11、通风机安装检验批质量验收记录------------------------------------------------E.0.1-080108 ----------------------------------------------------------08010812、通风与空调设备安装（通风系统）分项工程质量验收记录13、通风与空调设备安装（通风系统）检验批质量验收记录14、防腐与绝缘热施工（风管系统）分项工程质量验收记录15、防腐与绝缘热施工（风管系统）检验批质量验收记录----------------E.0.1-080105 ---------------------------080105 -----------------------E.0.1-080107 ------------------------------08010716、工程系统调试分项工程质量验收记录17、工程系统调试检验批质量验收记录--------------------------------------------E.0.1-080109 ------------------------------------------------------08010918、防排烟系统子分部工程质量验收记录 19、风管与配件制作分项工程质量验收记录----------------------------------------F.0.1-0802 -----------------------------------------F.0.1-08020120、风管与配件制作（金属风管）检验批质量验收记录 21、风管与配件制作（非金属、复合材料风管）检验批质量验收记录----------------------------------080201---------------08020222、风管部件与消声器制作分项工程质量验收记录 23、风管部件与消声器制作检验批质量验收记录------------------------------- E.0.1-080103 ------------------------------------------08010324、风管系统（送、排风、排烟系统）分项工程质量验收记录 ---------------- E.0.1-080204 25、风管系统（送、排风、排烟系统）检验批质量验收记录 -----------------------------080204 26、防腐与绝热施工（风管系统）分项工程质量验收记录 -----------------------E.0.1-080207 27、防腐与绝热施工（风管系统）检验批质量验收记录 ---------------------------------080207 28、通风机安装分项工程质量验收记录 -----------------------------------------------E.0.1-080206 29、通风机安装检验批质量验收记录 ---------------------------------------------------------080206 30、工程系统调试分项工程质量验收记录 --------------------------------------------E.0.1-080209 31、工程系统调试检验批质量验收记录 ------------------------------------------------------0802。

分部（子分部）工程质量报验申请表表号：BD-A-44工程名称：110kV张溪变电站改造工程编号：防雷及接地装置安装工程分部（子分部）工程质量验收记录分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:接地装置安装分项工程质量验收记录土建工程检验批质量报验申请表表号：BD-A-42工程名称：110kV张溪变电站改造工程编号：本表一式份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存份。

接地装置安装检验批质量验收记录表分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:防雷引下线敷设分项工程质量验收记录土建工程检验批质量报验申请表表号：BD-A-42工程名称：110kV张溪变电站改造工程编号：本表一式份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存份。

避雷引下线和变配电室接地干线敷设（Ⅰ）防雷引下线检验批质量验收记录表分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:本表一式份，由承包单位填报，建设管理单位、项目监理部各一份，承包单位存份。

变配电室接地干线分项工程质量验收记录土建工程检验批质量报验申请表表号：BD-A-42工程名称：110kV张溪变电站改造工程编号：本表一式份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存份。

避雷引下线和变配电室接地干线敷设（Ⅱ）变配电室接地干线检验批质量验收记录表Q/CSG分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:接闪器安装分项工程质量验收记录土建工程检验批质量报验申请表表号：BD-A-42工程名称：110kV张溪变电站改造工程编号：本表一式份，由承包单位填报，建设管理单位、承包单位各一份，项目监理部存份。

接闪器安装检验批质量验收记录表分项工程质量报验申请表表号：BD-A-43工程名称：110kV张溪变电站改造工程编号:本表一式份，由承包单位填报，建设管理单位、项目监理部各一份，承包单位存份。

工程编号：02-032-04 表3.0.12-3工程编号：02-033-04 表3.0.12-3工程编号：02-034-04 表3.0.12-3工程编号：02-035-04 表3.0.12-3工程编号：02-036-04 表3.0.12-3工程编号：02-037-04 表3.0.12-3工程编号：02-038-04 表3.0.12-3工程编号：02-039-04 表3.0.12-3工程编号：02-040-04 表3.0.12-3工程编号：02-042-04 表3.0.12-3工程编号：02-046-04 表3.0.12-3工程编号：02-047-04 表3.0.12-3工程编号：02-048-04 表3.0.12-3工程编号：02-050-04 表3.0.12-3工程编号：02-05-04 表3.0.12-3工程编号：02-06-04 表3.0.12-3工程编号：02-024-04 表3.0.12-3工程编号：02-025-04 表3.0.12-3工程编号：02-026-04 表3.0.12-3工程编号：02-027-04 表3.0.12-3工程编号：02-029-04 表3.0.12-3工程编号：02-041-04 表3.0.12-3工程编号：02-044-04 表3.0.12-3工程编号：02-045-04 表3.0.12-3工程编号：02-01-04 表3.0.12-3工程编号：02-02-04 表3.0.12-3工程编号：02-03-04 表3.0.12-3工程编号：02-04-04 表3.0.12-3工程编号：02-07-04 表3.0.12-3工程编号：02-08-04 表3.0.12-3工程编号：02-09-04 表3.0.12-3工程编号：02-010-04 表3.0.12-3工程编号：02-011-04 表3.0.12-3工程编号：02-011-04 表3.0.12-3工程编号：02-012-04 表3.0.12-3工程编号：02-013-04 表3.0.12-3工程编号：02-014-04 表3.0.12-3工程编号：02-016-04 表3.0.12-3工程编号：02-018-04 表3.0.12-3工程编号：02-018-04 表3.0.12-3工程编号：02-019-04 表3.0.12-3工程编号：02-021-04 表3.0.12-3工程编号：02-022-04 表3.0.12-3工程编号：02-020-04 表3.0.12-3工程编号：02-023-04 表3.0.12-3工程编号：02-028-04 表3.0.12-3工程编号：02-030-04 表3.0.12-3工程编号：02-031-04 表3.0.12-3工程编号：02-032-04 表3.0.12-3工程编号：02-049-04 表3.0.12-3。

批表的编号为 010101□□，第一检验批为 010101 。

□建筑工程检验批质量验收记录表填写方法及范例一、 表的名称及编号检验批验收表为 GB50300—2001 附录 D ．0．1。

检验批由监理工程师或建设单位项目技术负责人组织项目专业质量检查员等 进行验收，表的名称应在制订专用表格时就印好，前边的印上分项工程的名称。

表的名称下边注上 “质量验收规范的编号”。

检验批表的编号按全部施工质量验收规范系列的分部工程、子分部工程统一 为 8 位数的数码编号，写在表的右上角，前 6 位数字均印在表上，后留两个 □“ ”,检查验收时填写检验批的顺序号。

其编号规则为：前边二个数字是分部工程的代码，01—09。

地基与基础为 01，主体结构为 02，建筑装饰装修为 03，建筑屋面为 04，建筑给水排水及采暖为 05，建筑电 气为 06，智能建筑为 07，通风与空调为 08，电梯为 09。

第 3、4 位数字是子分部工程的代码。

第 5、6 位数字是分项工程的代码。

其顺序号见 GB50300—2001 附录 B ，表 B ．0．1，建筑工程分部（子分部） 、分项工程划分表。

第 7、8 位数字是各分项工程检验批验收的顺序号。

由于在大量高层或超高 层建筑中，同一个分项工程会有很多检验批的数量，故留了 2 位数的空位置。

如地基与基础分部工程，无支护土方子分部工程，土方开挖分项工程，其检验 0 1还需要说明的是，有些子分部工程中有些项目可能在两个分部工程中出现。

这就要在同一个表上编 2 个分部工程及相应子分部工程的编号：如钢筋分项工 程在地基与基础和主体结构中都有，钢筋分项工程检验批的表编号为： 010602□ □、020102□□有些分项工程可能在几个子分部工程中出现，这就应在同一个检验批表上编 几个子分部工程及子分部工程的编号。

如建筑电气的接地装置安装，在室外电 气、变配电室、备用和不同断电源安装及防雷接地安装等子分部工程中都有。

浙建监表B7一号楼地下室基础人防隐蔽工程报验申请表工程名称:温州生态园黄屿片A23、A26地块旧村农房改造安置工程编号:本表一式三份，经监理单位审批后，建设单位、监理单位、承包单位各存一份.编号：共 1 页第 1 页监理校核：检查：记录: 验收日期:2016年11月26日RF1。

10.2 管道隐蔽工程检查验收记录表工程名称:温州生态园黄屿片A23、A26地块旧村农房改造安置工程，施工单位：浙江新邦建设股份有限公司，建设单位:温州生态园管委会分项工程名称：排水管道安装隐蔽部位：一号楼基础设计图号：水施-05A 管道材质：镀锌钢管规格: DN80隐蔽段的划分及数量: 6米操作班（组)长：周会兴注：本表适用于给水排水、通风空调等管道工程。

隐蔽检查情况填写说明：1、位置标记：给水、排水管平行铺设，水平最小净距500mm；交叉铺设、垂直铺设净距150mm。

通常给水管在上；若在下面，必须加套管,套管长度不小于排水管直径的3倍。

2、标高、坡度、坡向：埋深；0.00X 或0。

0X3、管材、阀件材质、接口、接头材质：法兰：给排水管宜用橡胶垫；承插口 :麻丝填充，水泥或石棉水泥捻口，不得用水泥沙浆抹口。

4、防腐措施：实际做法5、保温方式：实际做法6、管洞处理：穿变形缝、防护、密闭墙做法7、试压、灌水试验结果：无压管做灌水试验，有压管做水压试验RF1.10.5 管道系统试压灌水记录表施工单位:浙江新邦建设股份有限公司，建设单位：温州生态园管委会分项工程名称：排水管道安装试压（灌水）系统: 一号楼基础人防排水监理单位:温州诚力工程项目管理有限公司试压灌水部位：人防去排水设计图号：水施-05A管道材质:镀锌钢管规格：DN80 数量：6米通水时间：年月日时起至月日时止注：给水系统试压1、工作压力不大于0.6Mpa时，试验压力不小于0.6Mpa;2、水压试验时，在10min内压力降不大于0。

05Mpa，3、然后将试验压力降至工作压力，不漏为合格.RF1.10.6 排水管道通球试验记录表施工单位：浙江新邦建设股份有限公司,建设单位：温州生态园管委会分项工程名称：排水管道安装采用设备名称：排水管监理单位:温州诚力工程项目管理有限公司通水时间：年月日时起至月日时止项目经理：专业技术负责人：专业工长：注：排水管通球试验：皮球直径约为排水管直径的2/3,从起端投入,从集水池中捞出为合格。

接地装置安装工程报验申请表工程名称:编号：电-A （地）-01致：（监理单位）我单位已完成了工作，一期A楼D-广D-9/D-A~D-W轴接地装置安装工程现报上该工程报验申请表，请予以审查和验收。

附件：1. 隐蔽工程验收记录2. 接地装置安装工程检验批质量验收记录3. 附图（一）承包单位（章）：项目经理: ______________________________日期：2011年6月25日审查意见:项目监理机构：______________________总/专业监理工程师：______________________日期：_________________________隐蔽工程验收记录工程名称 分部（子分部）丄 程名称I 建筑电乞（防雷及接地安裟） 隐蔽项目 ;也下室底板轴接地装置安裟 施工单位 分项工程名称 隐蔽日期接地裟置安範工程地下室底板轴:1.基础地桀与柱内防宙引下线接地跨接 内容2 •桩基钢筋与柱内防雷引下线接地跨接3•预留工作接地点，保护接地点以及重复接地点施工 单位 检查 情况 地下室底板D-1~D-9/D-A~D-W 轴基础接地施工其安装质量：1＞根据电施图A-67及《建筑电气工程施工质量验收规范》GB50303-2002《电气裟置安装工程接地装置施 工及验收规范》GB50169-2006有关规定进行施工。

2、本工程防宙接地、保护接地、工作接地共用I 司一接地体。

接地点的伎置，材质规格和敷设要求杆合设计及规范要求。

3.利用土建地来底外侧两根主筋周国焊通作为水 平接地体。

水平接地体与经过的防雷引下线、桩基主筋可釜焊通作接地跨接。

4、利用桩基内对角两根主筋跨 接炜通做垂直接地体。

并与作为水平接地体的地来底主筋以及作为防雷引下线的柱内对角主筋做接地跨接。

5. 防雷引下线利用结构柱内两对角两根主筋通长焊接至接地体。

6、在设计位置采用镀锌扃钢从水平接地体做接 地跨接后引出作为工作接地和保护接地以及重复接地。

至施工单位 检查评定
综合结果监理（建设）
单位验收
综合结论符合设计要求及规范要求
项目专业质检员签名：
年 月 日项目专业监理工程师
（建设单位项目专业负责人）签名：年 月 日
专业工长（施工员）签名检测调试负责人签名热镀锌扁钢，形成环形接地网。

2、防雷接地安装采用搭接焊接，焊接接头不小于10d，焊口的焊渣已清除，无夹渣现象。

3、防雷接地安装的位置、标高均符合设计图纸及施工质量验收要求。

验收日期：2021年06月11日2021年06月11日
简介隐蔽工程范围（内容）/隐蔽方式/施工方法/隐蔽前已进行的检测调试项目及其结果（根据具体情况和需要，可附相关的示图、照片和附页、附表等作说明）：
1、防雷接地连接线：利用基础地梁两根底部主筋通长焊接，跨接及交接处采用12厘钢筋连接，无地梁处采用-40*4施工依据文件名称及编
号
建筑电气施工方案质量验收依据文件名称及编号《建筑电气工程施工质量验收规范》GB50303-2015相关施工图名称及其图
号
基础接地平面图 电施E01施工单位
项目负责人分包单位
/项目负责人/分部/子分部/分项
（系统/子系统）
建筑电气-防雷及接地装置安装工程-接地装置安装检验批编号GD-C5-71250所在的施工部位
基础接地隐蔽工程验收记录（通用表式二）
GD-C4-611/1
单位（子单位）工程名
称。

建筑电气材料合格证、试验记录、隐蔽工程验收记录建筑电气工程材料、设备、成品、半成品出厂合格证及进场检（试）验报告汇总表（检测报告）000072技术负责人：质量检查员：隐蔽工程验收记录防雷接地系统布置简图线路（设备）绝缘电阻测试记录00086接地（PE）或接零（PEN）导通状态及插座接线正确性测试记录建筑物照明通电试运行记录成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB50303-2002（Ⅲ）照明配电箱（盘）电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303-2002普通灯具安装检验批质量验收记录表GB50303-2002开关、插座、风扇安装检验批质量验收记录表建筑物照明通电试运行检验批质量验收记录表接地装置安装检验批质量验收记录表GB50303-2002避雷引下线和变配电室接地干线敷设检验批质量验收记录表GB50303-2002接闪器安装检验批质量验收记录表GB50303-2002建筑物等电位联结检验批质量验收记录表GB50303-2002智能建筑分部工程质量验收记录分项工程质量验收记录材料（设备）合格证明文件汇总表000047技术负责人：质量检查员：隐蔽工程验收记录电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303-2002（Ⅰ）室内缆线的敷设和终接检验批质量验收记录表GB50339——2003机柜、机架、配线架安装检验批质量验收记录表GB50339——2003信息插座和光缆芯线终端安装检验批质量验收记录表GB50339——2003。
