接地装置安装检验批

工程名称清韵颐景苑交底部位2号楼及周边筏板
工程编号日期2019-09-24
交底内容：
接地装置安装检验批
本技术交底卡适用于接地装置安装检验批工程。

1、本工程接地装置：采用基础钢筋作接地体，柱内两主筋（不小于）作引下线，将基础内沿外圈的两根主筋焊接成电气通路。

2、电源进线重复接地、防雷接地及保护接地共有接地装置，接地电阻不大于4Ω，实测若不满足，增打人工接地极，雨后不能立即测试接地电阻。

3、接地装置的材料采用钢材，热浸镀锌处理，最小允许规格、尺寸具体情况如下：
交流电流回路地下部位采用Φ10镀锌圆钢；
室外地面上测试点部位采用4mm厚，截面100mm的扁钢。

4、接地体（线）的连接采用搭接焊，焊接牢固无虚焊。

搭接焊搭接长度，扁钢为其宽度的2倍，且至少3个棱边焊接；圆钢为其直径的6倍（双面焊）或12倍（单面焊）。

5、接地装置必须在地面以上设置测试点。

防雷接地测试点距室外散水1.8m；电源进线重复接地、工作保护接地测试点位于配电箱接地端子处。

6、质量验收标准：
主控项目：（1）利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点；
（2）测试接地装置的接地电阻必须符合设计要求。

一般项目：（1）当设计无要求时，接地装置的埋设应符合GB50303--2002第24.2.1条；
（2）当设计无要求时，接地装置的材料采用钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。

技术负责人：交底人：接交人：。

接地装置安装检验批质量验收记录表
1. 项目信息
项目名称接地装置安装
执行标准GB50169-2006《电气装置接地技术规范》
安装地点
安装日期
安装负责人
2. 安装设备信息
2.1 接地棒
序号型号规格生产厂家数量
1
2.2 接地线
序号型号规格生产厂家数量
1
2.3 铜排
序号型号规格生产厂家数量
1
3. 安装质量验收记录
3.1 施工检验
序号检验内容检验结果
1 接地棒和接地线固定牢固
2 接地线焊接牢固，无虚焊、漏焊、冷焊
3 接地线绝缘保护措施到位
4 接地装置与土壤接触电阻符合要求
5 工作现场整洁、无杂物
6 安全措施到位
3.2 器材检验
序号检验内容检验结果
1 接地棒和接地线外观无损坏
2 接地线和铜排的截面符合要求
3 铜排的表面无氧化、锈蚀
4. 安装负责人签字
安装负责人签字接地装置维护责任人签字
5. 备注
1.本表一式两份，一份留存项目档案，一份交施工单位。

2.接地装置安装质量验收记录应当由双方单位代表在验收结束后及时签
署，如有异议及时沟通解决，并作出相应的修改和记录。

接地装置安装检验批(可以直接使用，可编辑优秀版资料，欢迎下载）接地装置安装报审/验表工程名称：编号：填表说明：本表一式二份，项目监理机构、施工单位各一份。

接地装置安装检验批质量验收记录07070101现场验收检查原始记录共页第页监理工程师：专业工长：质检员：年月日--------------------------------工程工程报验申请表工程项目名称：施工合同段: 编号：注：本表一式3份，施工单位2份,监理单位1份.--------------------------------------工程钻（挖）孔桩孔内灌注水下混凝土前检查证----------------------------------------工程钻（挖）孔桩桩位检查表年月日-------------------------------------工程钻（挖）孔桩成孔检查表填表单位：填表：工地主管：年月日-----------------------------------------工程---------------------------------------工程水下混凝土灌注记录表编号：注：（1）附注栏中应绘桩位示意图；（2）采用套管钻机时，应增列套管底口高程和套管埋入深度。

------------------------------------工程钻孔检验批质量验收记录表-----------------------------------------工程钢筋（连接及安装）工程检验批质量验收记录表（Ⅱ）--------------------------------------------工程混凝土（原材料及配合比）检验批质量验收记录表（Ⅰ）----------------------------------------工程钻（挖）孔记录-----------------------------------------工程钢筋（原材料及加工）检验批质量验收记录（Ⅰ）----------------------------------------工程混凝土（原材料）检验批质量验收记录（Ⅰ）工程检查证编号：绿化资料目录1、附录A施工现场质量管理检查记录2、附录B园林建筑小品、假山叠石、绿化工程分部（子分部）工程、分项工程划分3、附录B园林建筑小品、假山叠石、绿化工程分部（子分部）工程、分项工程划分续表4、附录C检验批质量验收记录5、附录D分项工程质量验收记录6、附录E分部（子分部）工程质量验收记录7、表F-1单位（子单位）工程质量竣工验收记录8、表F-2园林工程质量控制资料核查记录9、表F-3单位（子单位）工程安全和功能检验8、表F-4单位（子单位）工程观感质量评定表9、表F-4-1绿化单位工程观感质量评定表11、表F-4-2园林建筑小品工程观感质量评定表12、表F-4-3假山叠石单位工程观感质量评定表13、竹结构工程检验批质量验收记录14、木结构工程检验批质量验收记录15、中、简瓦屋面工程检验批质量验收记录17、嵌草地坪检验批质量验收记录18、碎拼大理石工程检验批质量验收记录19、卵石面层检验批质量验收记录20、定形石块面层检验批质量验收记录21、面层检验批质量验收记录22、水泥花砖面层检验批质量验收记录23、混凝土板块面层检验批质量验收记录24、运动型草坪工程检验批质量验收记录25、栽植土基层处理检验批质量验收记录26、栽植土进场检验批质量验收记录27、栽植土地形整理检验批质量验收记录28、植物材料工程检验批质量验收记录129、植物材料工程检验批质量验收记录230、树木栽植工程检验批质量验收记录31、草坪、花坛、地被栽植工程检验批质量验记录32、大树移植工程检验批质量验收记录33、表F-4-4大树移植工程观感质量评定表34、假山、叠石检验批质量验收记录35、分项工程质量验收表36、附件表37、38、39、附录A 施工现场质量管理检查记录注：此表由现场监理工程师填写，总监（建设单位项目负责人）进行检查，并做出检查结论。

接地装置安装工程检验批质量验收记录接地装置是保证电气设备和设施安全可靠运行的重要设备，为了确保接地装置的安装工程质量符合相关技术标准和规范要求，进行检验批质量验收是必不可少的环节。

以下是接地装置安装工程检验批质量验收记录的示例，供参考：1.项目概况项目名称：XXX工程接地装置安装工程项目地点：XXX施工单位：XXX公司检验单位：XXX公司检验人员：XXX2.检验依据本次接地装置安装工程的检验依据包括但不限于以下文件：-《电气装置接地设计规范》-《电气装置工程质量验收规范》-《电气装置施工与质量验收技术规程》3.检验内容本次检验主要包括以下方面的内容：-接地极、接地线、接地盘等接地设备的安装情况-接地装置与电气设备的连接情况-接地装置的防腐措施是否符合要求-接地设备的质量检验4.检验方法本次检验采用现场实地勘查和检测设备，通过直观观察、测量和检测等方式进行。

5.检验结果根据对接地装置安装工程现场勘查和检测的情况，得出以下检验结果：-接地极、接地线、接地盘等接地设备安装牢固，无松动现象。

-接地装置与电气设备之间的连接紧密可靠。

-接地装置采取了防腐措施，符合相关标准要求。

-接地设备的质量合格，无明显缺陷。

6.检验结论根据对接地装置安装工程的检验结果，得出以下检验结论：本次接地装置安装工程符合《电气装置接地设计规范》、《电气装置工程质量验收规范》和《电气装置施工与质量验收技术规程》的要求，经检验合格。

7.建议和意见本次接地装置安装工程中，施工单位可进一步加强对接地极、接地线等接地设备的安装质量控制，确保其安装牢固可靠。

检验单位建议施工单位在施工过程中，加强对接地装置连接部位的检查和监管，确保连接紧密可靠。

8.备注无。

以上就是接地装置安装工程检验批质量验收记录的示例。

实际操作中，应根据具体项目的情况进行调整和完善，确保质量验收记录详实准确。

监理（建设）单位验收记录 年 月 日
SG-A088续

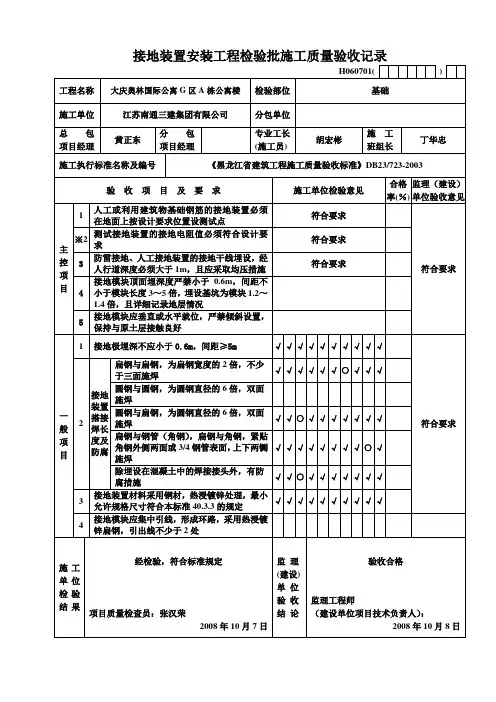

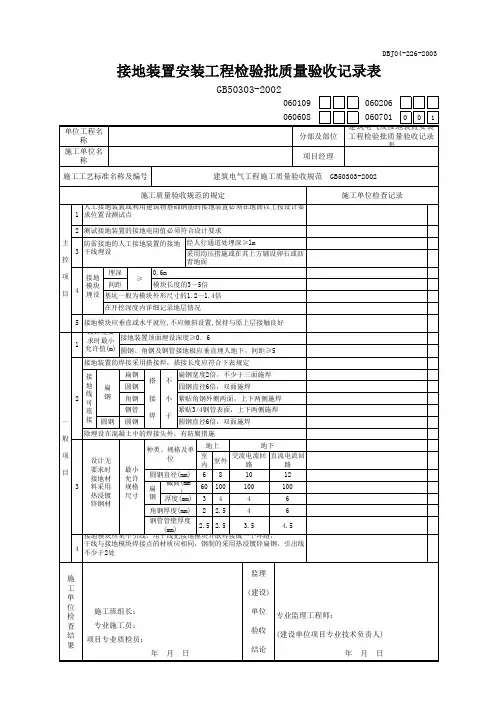

接地装置安装工程检验批质量验收记录(续表）
质量验收规范的规定施工单位检查评定记录一
般
项
目
5.接地装置的材料
最小允许规格尺寸表24.2.2
6.接地模块应集中引线，干线的材质与
接地模块的焊接点材质相同，钢制采用
热镀锌扁钢，引出线不少于2处四川省建设厅制共实测 点，其中合格 点，不合格 点 ，合格点率 %
施工单位
检查评定结果
监理（建设）
单位验收结论
监理工程师(建设单位项目技术负责
人)：
注:主控项目中应满足设计及技术变更要求项目专业质量检查员:项目专业质量（技术）负责人： 年 月 日。
