接地装置安装检验批

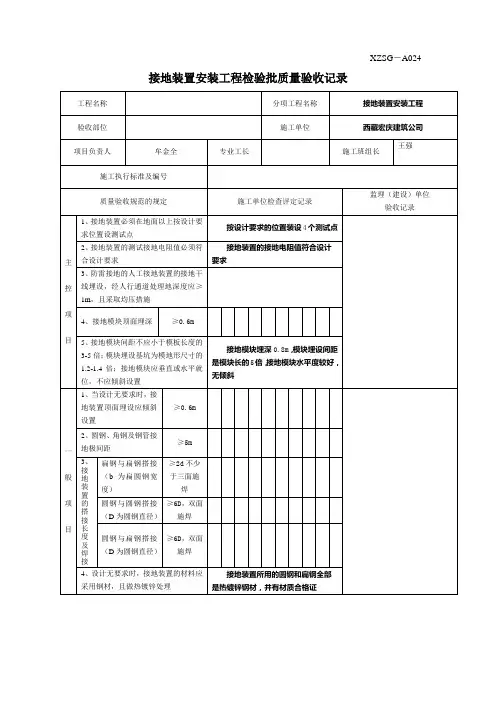

接地装置安装检验批质量验收记录接地电阻值必须符合时间要求。

③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。

④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。

接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。

⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。

⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。

圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m 。

接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。

②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。

③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于2处。

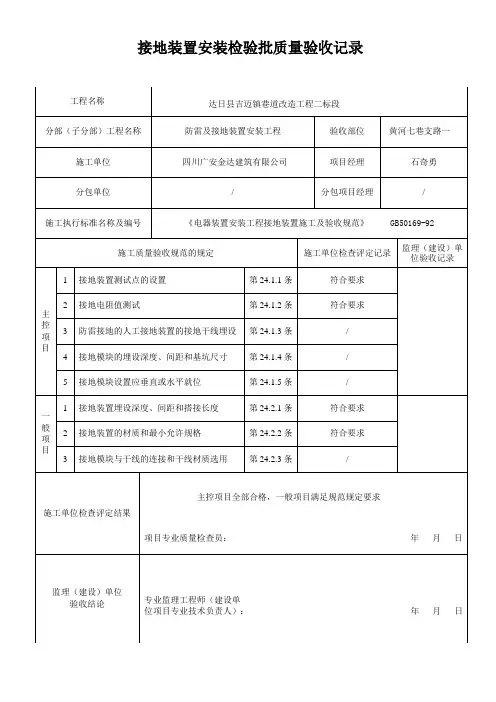

接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。

③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m ，且应采取均压措施或在其上方铺设卵石或沥青地面。

④接地模块顶面埋深不应小于0.6m ，接地模块间距不应小于模块长度的3-5倍。

接地模块埋设基坑，一般为模块外形尺寸的1.2-1.4倍，且在开挖深度内详细记录地层情况。

⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。

⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m 。

圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m 。

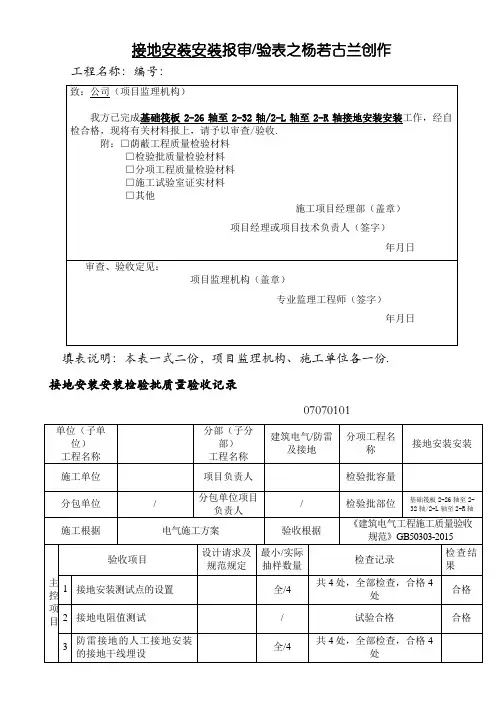

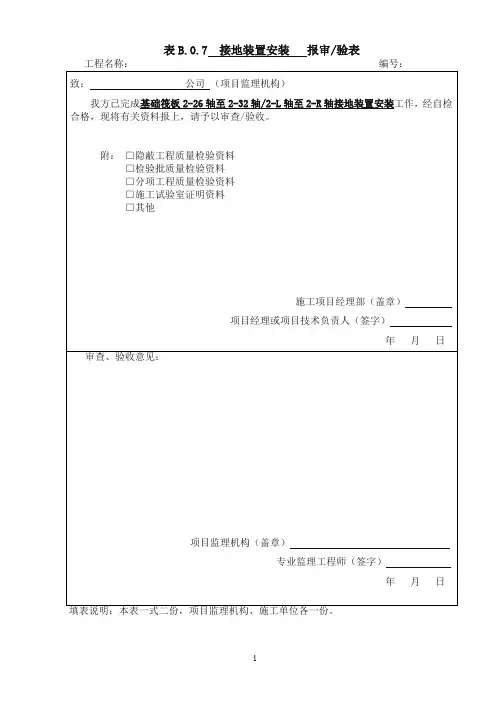

表B.0.7 接地装置安装报审/验表工程名称：编号：致：公司（项目监理机构）我方已完成基础筏板2-26轴至2-32轴/2-L轴至2-R轴接地装置安装工作，经自检合格，现将有关资料报上，请予以审查/验收。

附：□隐蔽工程质量检验资料□检验批质量检验资料□分项工程质量检验资料□施工试验室证明资料□其他施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查、验收意见：项目监理机构（盖章）专业监理工程师（签字）年月日填表说明：本表一式二份，项目监理机构、施工单位各一份。

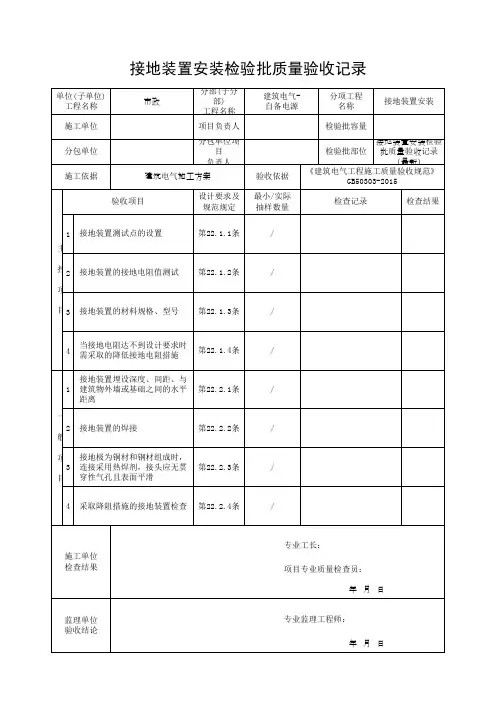

接地装置安装检验批质量验收记录07070101单位（子单位）工程名称分部（子分部）工程名称建筑电气/防雷及接地分项工程名称接地装置安装施工单位项目负责人检验批容量分包单位/ 分包单位项目负责人/ 检验批部位基础筏板2-26轴至2-32轴/2-L轴至2-R轴施工依据电气施工方案验收依据《建筑电气工程施工质量验收规范》GB50303-2015主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果1 接地装置测试点的设置第24.1.1条全/4共4处，全部检查，合格4处合格2 接地电阻值测试第24.1.2条/ 试验合格合格3防雷接地的人工接地装置的接地干线埋设第24.1.3条全/4共4处，全部检查，合格4处4接地模块的埋设深度、间距可基坑尺寸第24.1.4条/ / / 5接地模块设置应垂直或水平就位第24.1.5条/ / /一般项目1接地装置埋设深度、间距和搭接长度第24.1.1条全/4共4处，全部检查，合格4处100% 2接地装置的材质和最小允许规格第24.1.2条全/4共4处，全部检查，合格4处100% 3接地模块与干线的连接和干线材质选用第24.1.3条/ / /施工单位检查结果符合要求。

专业工长：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日隐蔽工程检查记录编号表C5-1工程名称下室隐检项目接地装置隐检日期年月日隐检部位基础筏板2-26轴至2-32轴/2-L轴至2-R轴隐检依据：施工图图号电气安装图纸，设计变更/治商（编号 / ）及有关国家现行标准等。

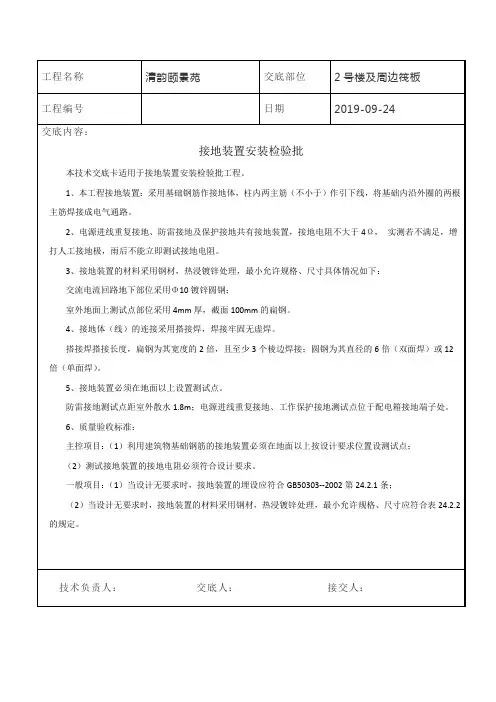

工程名称清韵颐景苑交底部位2号楼及周边筏板
工程编号日期2019-09-24
交底内容：
接地装置安装检验批
本技术交底卡适用于接地装置安装检验批工程。

1、本工程接地装置：采用基础钢筋作接地体，柱内两主筋（不小于）作引下线，将基础内沿外圈的两根主筋焊接成电气通路。

2、电源进线重复接地、防雷接地及保护接地共有接地装置，接地电阻不大于4Ω，实测若不满足，增打人工接地极，雨后不能立即测试接地电阻。

3、接地装置的材料采用钢材，热浸镀锌处理，最小允许规格、尺寸具体情况如下：
交流电流回路地下部位采用Φ10镀锌圆钢；
室外地面上测试点部位采用4mm厚，截面100mm的扁钢。

4、接地体（线）的连接采用搭接焊，焊接牢固无虚焊。

搭接焊搭接长度，扁钢为其宽度的2倍，且至少3个棱边焊接；圆钢为其直径的6倍（双面焊）或12倍（单面焊）。

5、接地装置必须在地面以上设置测试点。

防雷接地测试点距室外散水1.8m；电源进线重复接地、工作保护接地测试点位于配电箱接地端子处。

6、质量验收标准：
主控项目：（1）利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点；
（2）测试接地装置的接地电阻必须符合设计要求。

一般项目：（1）当设计无要求时，接地装置的埋设应符合GB50303--2002第24.2.1条；
（2）当设计无要求时，接地装置的材料采用钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。

技术负责人：交底人：接交人：。

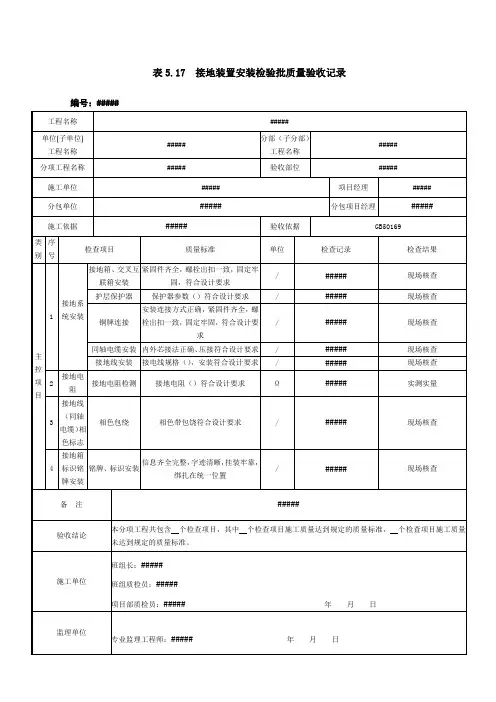

表5.17 接地装置安装检验批质量验收记录
编号：#####
填表说明：
1.本表用于检验批的质量验收，检验批的划分应符合验收范围表的规定。

2.编号由15位数字组成，自左向右分别为单位工程、子单位工程、分部工程、子分部工程、分项工程、检验批序号和流水号组成，流水号3位，其它2位。

3.“检查记录”由项目部质检员在检验批验收时根据检查情况按实填写。

4.“检查结果”由专业监理工程师在检验批验收时根据检查情况手工填写“合格”或“不合格”。

5.“验收结论”由监理工程师根据主控项目及一般项目的检查验收情况，填写“验收合格”或“验收不合格”。

验收不合格的检验批，监理项目部应签发检查整改通知单，施工项目部组织整改或返工处理后应重新进行验收，并在备注中予以记录。

6.有关验收内容如在表中的检查项目中未包含，应在备注栏进行说明。

接地装置安装检验批质量验收记录表
1. 项目信息
项目名称接地装置安装
执行标准GB50169-2006《电气装置接地技术规范》
安装地点
安装日期
安装负责人
2. 安装设备信息
2.1 接地棒
序号型号规格生产厂家数量
1
2.2 接地线
序号型号规格生产厂家数量
1
2.3 铜排
序号型号规格生产厂家数量
1
3. 安装质量验收记录
3.1 施工检验
序号检验内容检验结果
1 接地棒和接地线固定牢固
2 接地线焊接牢固，无虚焊、漏焊、冷焊
3 接地线绝缘保护措施到位
4 接地装置与土壤接触电阻符合要求
5 工作现场整洁、无杂物
6 安全措施到位
3.2 器材检验
序号检验内容检验结果
1 接地棒和接地线外观无损坏
2 接地线和铜排的截面符合要求
3 铜排的表面无氧化、锈蚀
4. 安装负责人签字
安装负责人签字接地装置维护责任人签字
5. 备注
1.本表一式两份，一份留存项目档案，一份交施工单位。

2.接地装置安装质量验收记录应当由双方单位代表在验收结束后及时签
署，如有异议及时沟通解决，并作出相应的修改和记录。
