接地装置安装检验批质量验收记录范文表.doc

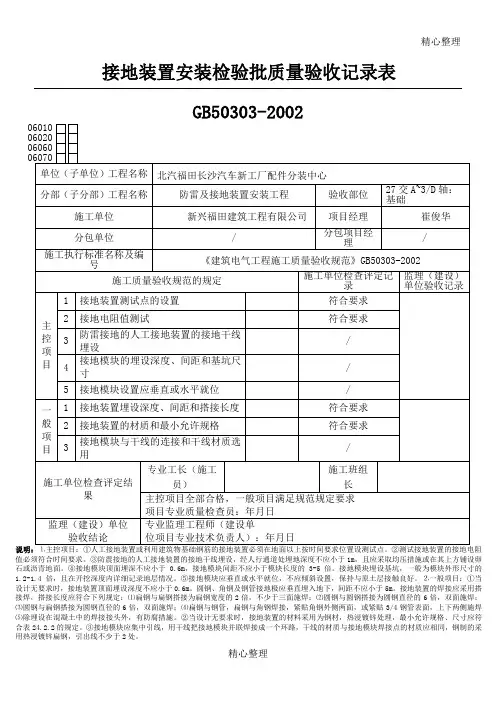

接地装置安装检验批质量验收记录工程名称达日县吉迈镇巷道改造工程二标段分部（子分部）工程名称防雷及接地装置安装工程验收部位黄河七巷支路一施工单位四川广安金达建筑有限公司项目经理石奇勇分包单位/ 分包项目经理/施工执行标准名称及编号《电器装置安装工程接地装置施工及验收规范》GB50169-92施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1 接地装置测试点的设置第 24.1.1 条符合要求主2 接地电阻值测试第 24.1.2 条符合要求控3 防雷接地的人工接地装置的接地干线埋设第 24.1.3 条/项目4 第 24.1.4 条/接地模块的埋设深度、间距和基坑尺寸5 接地模块设置应垂直或水平就位第 24.1.5 条/一1 接地装置埋设深度、间距和搭接长度第 24.2.1 条符合要求般2 接地装置的材质和最小允许规格第 24.2.2 条符合要求项目3 第 24.2.3 条/接地模块与干线的连接和干线材质选用主控项目全部合格，一般项目满足规范规定要求施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日单位（子单位）工程名称北汽福田长沙汽车新工厂配件分装中心分部（子分部）工程名称防雷及接地装置安装工程验收部位27 交 E~1/E 轴、21~26 交 A 轴：基础施工单位新兴福田建筑工程有限公司项目经理崔俊华分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1 接地装置测试点的设置第 24.1.1 条符合要求主 2 接地电阻值测试第 24.1.2 条符合要求控3 防雷接地的人工接地装置的接地干线埋设第 24.1.3 条/项目 4 接地模块的埋设深度、间距和基坑尺寸第 24.1.4 条/5 接地模块设置应垂直或水平就位第 24.1.5 条/一 1 接地装置埋设深度、间距和搭接长度第 24.2.1 条符合要求般2 接地装置的材质和最小允许规格第 24.2.2 条符合要求项目 3 接地模块与干线的连接和干线材质选用第 24.2.3 条/专业工长（施工员）施工班组长主控项目全部合格，一般项目满足规范规定要求施工单位检查评定结果项目专业质量检查员：年月日验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。

②测试接地装置的接地电阻值必须符合时间要求。

③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。

④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5 倍。

接地模块埋设基坑，一般为模块外形尺寸的 1.2-1.4 倍，且在开挖深度内详细记录地层情况。

⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。

⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。

圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于 5m。

接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4 钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。

②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2 的规定。

③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于 2 处。

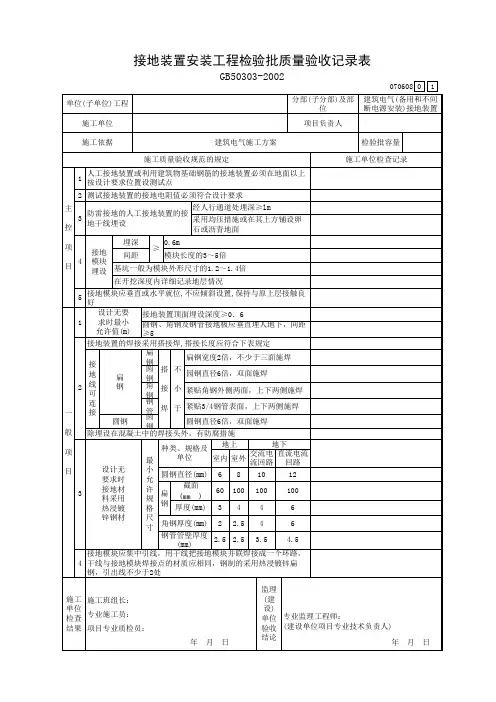

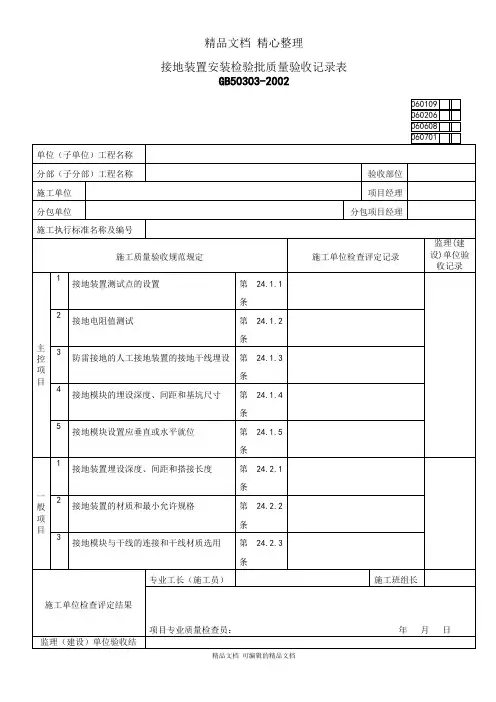

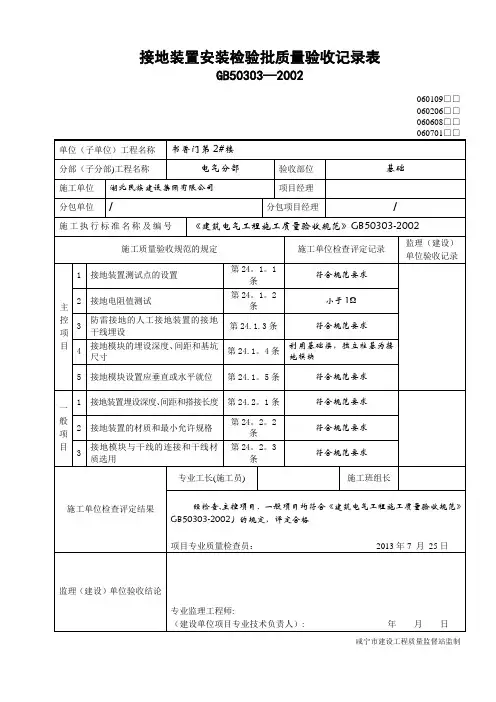

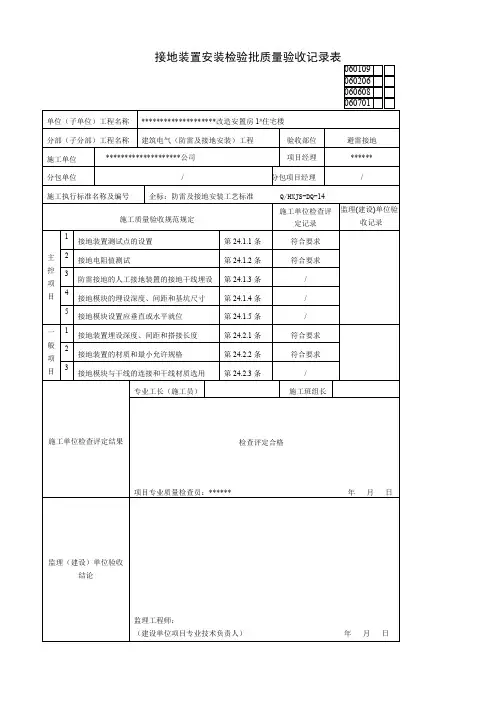

接地装置安装检验批质量验收记录表GB50303-2002060109060206060608060701 单位（子单位）工程名称北汽福田长沙汽车新工厂配件分装中心分部（子分部）工程名称防雷及接地装置安装工程验收部位18~26 交 B~D 轴：基础施工单位新兴福田建筑工程有限公司项目经理崔俊华分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1 接地装置测试点的设置第 24.1.1 条符合要求主 2 接地电阻值测试第 24.1.2 条符合要求控3 防雷接地的人工接地装置的接地干线埋设第 24.1.3 条/项目 4 接地模块的埋设深度、间距和基坑尺寸第 24.1.4 条/5 接地模块设置应垂直或水平就位第 24.1.5 条/一 1 接地装置埋设深度、间距和搭接长度第 24.2.1 条符合要求般2 接地装置的材质和最小允许规格第 24.2.2 条符合要求项目 3 接地模块与干线的连接和干线材质选用第 24.2.3 条/专业工长（施工员）施工班组长主控项目全部合格，一般项目满足规范规定要求施工单位检查评定结果验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。

②测试接地装置的接地电阻值必须符合时间要求。

③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。

④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5 倍。

接地模块埋设基坑，一般为模块外形尺寸的 1.2-1.4 倍，且在开挖深度内详细记录地层情况。

⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。

⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。

圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于 5m。

接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4 钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。

②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2 的规定。

③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于 2 处。

接地装置安装检验批质量验收记录表GB50303-2002060109060206060608060701 单位（子单位）工程名称北汽福田长沙汽车新工厂配件分装中心分部（子分部）工程名称防雷及接地装置安装工程验收部位18~26 交 E 轴：基础施工单位新兴福田建筑工程有限公司项目经理崔俊华分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1 接地装置测试点的设置第 24.1.1 条符合要求主 2 接地电阻值测试第 24.1.2 条符合要求控3 防雷接地的人工接地装置的接地干线埋设第 24.1.3 条/项目 4 接地模块的埋设深度、间距和基坑尺寸第 24.1.4 条/5 接地模块设置应垂直或水平就位第 24.1.5 条/一 1 接地装置埋设深度、间距和搭接长度第 24.2.1 条符合要求般2 接地装置的材质和最小允许规格第 24.2.2 条符合要求项目 3 接地模块与干线的连接和干线材质选用第 24.2.3 条/专业工长（施工员）施工班组长主控项目全部合格，一般项目满足规范规定要求施工单位检查评定结果验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。

②测试接地装置的接地电阻值必须符合时间要求。

③防震接地的人工接地装置的接地干线埋设，经人行通道处埋地深度不应小于1m，且应采取均压措施或在其上方铺设卵石或沥青地面。

④接地模块顶面埋深不应小于0.6m，接地模块间距不应小于模块长度的3-5 倍。

接地模块埋设基坑，一般为模块外形尺寸的 1.2-1.4 倍，且在开挖深度内详细记录地层情况。

⑤接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。

⒉一般项目：①当设计无要求时，接地装置顶面埋设深度不应小于0.6m。

圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于 5m。

接地装置的焊接应采用搭接焊，搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的 2 倍，不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；⑶圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；⑷扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4 钢管表面，上下两侧施焊⑸除埋设在混凝土中的焊接接头外，有防腐措施。

②当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2 的规定。

③接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁钢，引出线不少于 2 处。

接地装置安装检验批质量验收记录表GB50303-2002060109060206060608060701 单位（子单位）工程名称北汽福田长沙汽车新工厂配件分装中心分部（子分部）工程名称防雷及接地装置安装工程验收部位10~18 交 A~B 轴、18~23 交 F 轴：基础施工单位新兴福田建筑工程有限公司项目经理崔俊华分包单位/ 分包项目经理/ 施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002施工质量验收规范的规定施工单位检查评定记录监理（建设）单位验收记录1 接地装置测试点的设置第 24.1.1 条符合要求主 2 接地电阻值测试第 24.1.2 条符合要求控3 防雷接地的人工接地装置的接地干线埋设第 24.1.3 条/项目 4 接地模块的埋设深度、间距和基坑尺寸第 24.1.4 条/5 接地模块设置应垂直或水平就位第 24.1.5 条/一 1 接地装置埋设深度、间距和搭接长度第 24.2.1 条符合要求般2 接地装置的材质和最小允许规格第 24.2.2 条符合要求项目 3 接地模块与干线的连接和干线材质选用第 24.2.3 条/专业工长（施工员）施工班组长主控项目全部合格，一般项目满足规范规定要求施工单位检查评定结果验收结论专业监理工程师（建设单位项目专业技术负责人）：年月日说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
