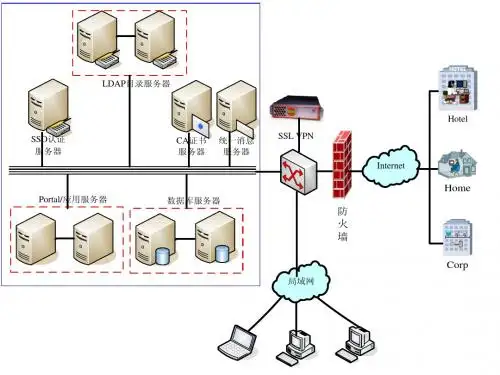

管理信息系统图

数据库E-R图
数据项和数据结构：
用户信息（密码，用户名，主管理员）；
学生档案信息（学号，姓名，性别，班级，出生年月，家庭住址，所在院系，入学时间，备注）；
班级设置信息（年级，班级，教室，年制，专业，学生总体，班主任，备注）；
院系信息（院系名称，设有专业，院系人数，所有班级）；
寝室信息（公寓楼号，寝室门牌号，寝室成员及数目，所缴费用）
数据库概念结构设计：
在得到数据项和数据结构以后，就可以设计出用户需求的各种实体，以及他们之间的关系，为逻辑设计打下基础。

实体有：用户实体、学生实体、班级实体、院系实体、寝室实体。

1、用户实体E-R图：
用户信息
用户名用户密
码主管理员
2、学生实体E-R图：
3、班级实体E-R图：
4、院系实体E-R图：
5、寝室实体E-R图：
6、实体之间的关系E-R图：。

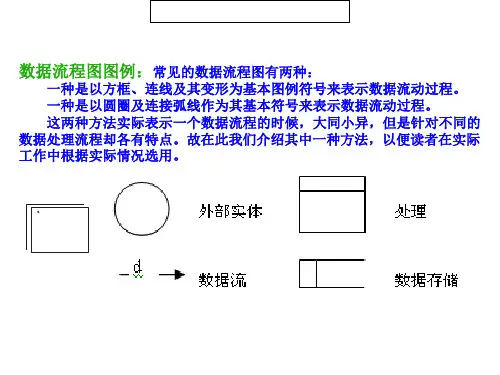

1、请根据以下销售过程分别画出业务流程图、数据流程图：用户将订货单交某企业的业务经理，经检验后，对不合格的订单要由用户重填，合格的订单交仓库保管员作出库处理，即查阅库存台帐，如果有货则向用户开票发货，如缺货，则通知采购人员采购。

1、答案：业务流程图：数据流程图2、根据下述业务工作过程，画出业务流程图。

成品库保管员按车间送来的入库登记单登记库存台账。

发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科。

3、教师科研管理工作流程是：接收教师交来科研申报材料，科研秘书根据科研管理条例进行初审，对需要修改的申报材料退回教师修改；对初审合格的材料，再根据科研管理条例和科研档案进行分类。

分类完成后将科研成果材料报主管主任审批，审批合格后，由科研秘书将材料存储到科研档案，并报科研处备案。

画出业务流程图和数据流程图。

2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

管理信息系统知识点框架图管理信息系统（MIS）是指在信息技术的支持下，通过对组织的信息进行有效的收集、处理、存储、传递和利用，为组织的管理决策提供支持与服务的一种系统。

MIS是现代企业及组织不可或缺的一部分，可以帮助企业提高效率、降低成本、提升竞争力。

本文将从MIS的核心概念、MIS的组成部分以及MIS的应用等方面，为您介绍管理信息系统的知识点框架。

一、MIS的核心概念1. 管理决策：MIS的目的是为管理层的决策提供信息支持。

管理决策包括战略决策、战术决策和操作决策，MIS可以帮助管理层收集、分析和利用信息，以便做出更明智的决策。

2. 信息：信息是MIS的核心要素，它是经过处理和解释的数据。

信息具有准确性、及时性和完整性等特点，能够为管理层提供决策所需的有用和可信的内容。

3. 技术：MIS离不开信息技术的支持，包括硬件、软件和网络等。

信息技术的不断发展，为MIS提供了更多的工具和平台，提高了信息的处理速度和准确性。

二、MIS的组成部分 1. 数据库管理系统（DBMS）：DBMS是MIS的基础，它负责管理组织的数据资源。

数据库可以存储和组织大量的数据，DBMS可以帮助用户通过查询、更新和删除等操作来管理数据库。

2. 网络和通信：MIS需要通过网络和通信设备进行数据传输和共享。

网络和通信技术的发展，使得MIS可以支持分布式的数据处理和决策。

3. 决策支持系统（DSS）：DSS是MIS的重要组成部分，它是为决策制定者提供结构化和半结构化决策信息的系统。

DSS可以通过模型、数据分析和模拟等方法，帮助管理层做出更好的决策。

4. 信息安全：信息安全是保护MIS中的数据和系统免受未经授权的访问、使用和破坏的一种措施。

信息安全包括物理安全、网络安全和数据安全等方面。

5. 用户界面：用户界面是MIS和用户之间的桥梁，它可以提供用户友好的操作界面，使得用户可以方便地使用MIS 的功能和信息。

三、MIS的应用 1. 企业资源规划（ERP）：ERP是一种集成管理信息系统，它将企业的各个业务流程整合到一个统一的系统中。
