二次回路原理及调试题纲二次设备：对一次电气设备进行监视、测量、操纵、控制和起保护作用的辅助设备。
由二次设备连接成的回路称为二次回路或二次系统。
二次系统的任务：反映一次系统的工作状态，控制一次系统，并在一次系统发生故障时，能使故障的设备退出运行。
二次设备按用途可分为：继电保护二次回路、测量仪表二次回路、信号装置二次回路、直流操作电源二次回路等。
一．电流互感器（CT）及电压互感器(PT)1.原理：○1CT: 使高压电流按一定比例变为低压电流并实现绝缘隔离；标准文档有外装CT、套管CT（开关、主变）；还分为充油及干式等；二次绕组分为多组及抽头可调变比式等。
○2PT：使高电压按一定比例变为低电压并实现绝缘隔离；一般都外装；有充油及干式等；还有三相式、三相五柱式及单相PT(线路用)等；二次绕组分为主绕组及副绕组（开口三角：为保护提供零序电压）。
2.用途：○1CT:为保护装置、计量表计、故障录波、“四遥”装置等提供随一次电流按一定比例变化所需的二次电流（包括相电流及零序电流。
）；○2PT：为保护装置、计量表计、故障录波、“四遥”装置等提供随一次电压按一定比例变化所需的二次电压；3.二次负载：○1CT：低阻抗运行，不得开路；二次回路阻抗越高误差越大；CT二次开路将产生高低压危及人身安全；（备用CT必须可靠短接；带有可调变比抽头的CT，待用抽头不得短接。
）标准文档○2PT: 高阻抗运行，二次回路阻抗越低误差越大；不得短路。
4.极性：○1 CT：一次电流流入端与二次电流流出端为同极性；○2 PT:一次电压首端与二次电压首端为同极性。
5. 二次线：○1 CT：由二次端子电缆引入CT端子箱—控制室—按图纸设计依次串入各装置所需电流回路；○2 PT: 由二次端子电缆引入PT端子箱—控制室—按图纸设计依次并接各装置所需电压回路；6.新装及更换改造注意事项：○1 CT：所有端子、端子排的压接必须正确可靠；一、二次极性试验正确、变比试验正确、伏安特性符合各装置运行要求；更换CT前首先进行极性试验并正确详细记录，CT更换后进标准文档行的极性试验必须与更换前极性一致、变比正确、伏安特性应与原CT基本一致；变比、极性、伏安特性的正确性对保护及自动装置是否能正确判断设备的运行状态非常重要，（特别是差动保护）在安装及改造过程中必须认真做好每一项试验工作，才能确保万无一失。

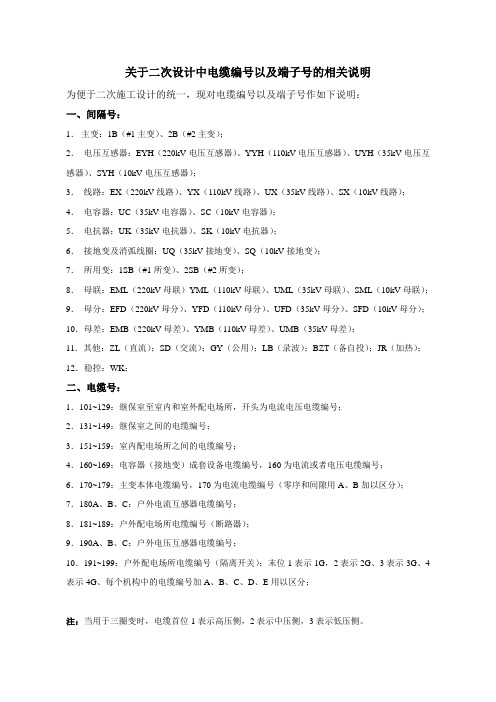

关于二次设计中电缆编号以及端子号的相关说明为便于二次施工设计的统一，现对电缆编号以及端子号作如下说明：一、间隔号：1．主变：1B（#1主变）、2B（#2主变）；2．电压互感器：EYH（220kV电压互感器）、YYH（110kV电压互感器）、UYH（35kV电压互感器）、SYH（10kV电压互感器）；3．线路：EX（220kV线路）、YX（110kV线路）、UX（35kV线路）、SX（10kV线路）；4．电容器：UC（35kV电容器）、SC（10kV电容器）；5．电抗器：UK（35kV电抗器）、SK（10kV电抗器）；6．接地变及消弧线圈：UQ（35kV接地变）、SQ（10kV接地变）；7．所用变：1SB（#1所变）、2SB（#2所变）；8．母联：EML（220kV母联）YML（110kV母联）、UML（35kV母联）、SML（10kV母联）；9．母分：EFD（220kV母分）、YFD（110kV母分）、UFD（35kV母分）、SFD（10kV母分）；10．母差：EMB（220kV母差）、YMB（110kV母差）、UMB（35kV母差）；11．其他：ZL（直流）；SD（交流）；GY（公用）；LB（录波）；BZT（备自投）；JR（加热）；12．稳控：WK；二、电缆号：1．101~129：继保室至室内和室外配电场所，开头为电流电压电缆编号；2．131~149：继保室之间的电缆编号；3．151~159：室内配电场所之间的电缆编号；4．160~169：电容器（接地变）成套设备电缆编号，160为电流或者电压电缆编号；6．170~179：主变本体电缆编号，170为电流电缆编号（零序和间隙用A、B加以区分）；7．180A、B、C：户外电流互感器电缆编号；8．181~189：户外配电场所电缆编号（断路器）；9．190A、B、C：户外电压互感器电缆编号；10．191~199：户外配电场所电缆编号（隔离开关）；末位1表示1G，2表示2G、3表示3G、4表示4G、每个机构中的电缆编号加A、B、C、D、E用以区分；注：当用于三圈变时，电缆首位1表示高压侧，2表示中压侧，3表示低压侧。
变电站二次回路介绍1）二次回路种类变配电站二次回路包括：测量、保护、控制与信号回路部分。
测量回路包括：计量测量与保护测量。
控制回路包括：就地手动合分闸、防跳联锁、试验、互投联锁、保护跳闸以及合分闸执行部分。
信号回路包括开关运行状态信号、事故跳闸信号与事故预告信号。
2）测量回路测量回路分为电流回路与电压回路。
电流回路各种设备串联于电流互感器二次侧（5A），电流互感器是将原边负荷电流统一变为5A测量电流。
计量与保护分别用各自的互感器（计量用互感器精度要求高），计量测量串接于电流表以及电度表，功率表与功率因数表电流端子。
保护测量串接于保护继电器的电流端子。
微机保护一般将计量及保护集中于一体，分别有计量电流端子与保护电流端子。
电压测量回路，220/380V低压系统直接接220V或380V，3KV以上高压系统全部经过电压互感器将各种等级的高电压变为统一的100V电压，电压表以及电度表、功率表与功率因数表的电压线圈经其端子并接在100V电压母线上。
微机保护单元计量电压与保护电压统一为一种电压端子。
3）控制回路（1）合分闸回路合分闸通过合分闸转换开关进行操作，常规保护为提示操作人员及事故跳闸报警需要，转换开关选用预合-合闸-合后及预分-分闸-分后的多档转换开关。
以使利用不对应接线进行合分闸提示与事故跳闸报警，国家已有标准图设计。
采用微机保护以后，要进行远分合闸操作后，还要到就地进行转换开关对位操作，这就失去了远分操作的意义，所以应取消不对应接线，选用中间自复位的只有合闸与分闸的三档转换开关。
（2）防跳回路当合闸回路出现故障时进行分闸，或短路事故未排除，又进行合闸（误操作），这时就会出现断路器反复合分闸，不仅容易引起或扩大事故，还会引起设备损坏或人身事故，所以高压开关控制回路应设计防跳。
防跳一般选用电流启动，电压保持的双线圈继电器。
电流线圈串接于分闸回路作为启动线圈。
电压线圈接于合闸回路，作为保持线圈，当分闸时，电流线圈经分闸回路起动。
直流母线电压监视装置原理图 --------------------------------- 1直流绝缘监视装置 -------------------------------------------- 1不同点接地危害图 ------------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）------------------ 3带有灯光监视的断路器控制回路（弹簧操动机构）------------------ 5带有灯光监视的断路器控制回路（液压操动机构）------------------ 6闪光装置接线图（由两个中间继电器构成） -------------------------------- 8闪光装置接线图（由闪光继电器构成）-------------------------------------- 9中央复归能重复动作的事故信号装置原理图 ----------------------- 9预告信号装置原理图 ----------------------------------------- 11线路定时限过电流保护原理图---------------------------- 12线路方向过电流保护原理图 ----------------------------------- 13线路三段式电流保护原理图 ----------------------------------- 14线路三段式零序电流保护原理图 ------------------------------- 15双回线的横联差动保护原理图---------------------------- 16双回线电流平衡保护原理图 ----------------------------------- 18变压器瓦斯保护原理图 --------------------------------------- 19双绕组变压器纵差保护原理图 ---------------------------------- 20三绕组变压器差动保护原理图---------------------------- 21变压器复合电压启动的过电流保护原理图 ------------------------ 22单电源三绕组变压器过电流保护原理图 ------------------------- 23变压器过零序电流保护原理图---------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保——24线路三相一次重合闸装置原理图 -------------------------------- 26自动按频率减负荷装置（LALF）原理图 ------------------------ 29储能电容器组接线图 ----------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 ------------------------ 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图 ----------------------------------- 31开关事故跳闸音响回路原理接线图 ----------------------------- 31二次回路展开图说明（10KV线路保护原理图）--------------------------- 32直流回路展开图说明 ----------------------------------------- 331、图E-103为直流母线电压监视装置电路图，请说明其作用答：直流母线电压监视装置主要是反映直流电源电压的高低。
浅谈变电站二次系统发展趋势及二次回路数字化应用设计摘要：随着科技快速发展，许多行业都开始走向了智能化、数字化发展道路，以大数据、信息网络为支撑，将人类引进了一个崭新的文明阶段。
对于电力行业来说，数字化、信息化运作模式非常重要，它首先可以提高变电站的工作效率，以网络信息共享为基础的模式取代了传统二次回路系统，数字化信息技术系统应用，从根本上解决了变电站二次回路复杂性，因此，二次回路的数字化设计应用是我国变电站数字化、自动化系统必然发展趋势，是数字化电网运行过程中的基本组成部分。
关键词：变电站二次系统；发展趋势；数字化；二次回路设计1、变电站二次系统发展趋势目前，我国变电站二次系统智能化主要历程为：由RTU远动终端模式过渡到综合自动化模式再发展到数字化应用模式。
1.1 RTU远动终端模式，具备遥测、遥信、遥调和遥控功能，满足了常规变电站控制、测量及监视系统功能，从根本上解决变电站对于遥测功能的需求。
但RTU远动终端模式适应范围有限，依然保留着常规变电站的中央信号系统，基本上没有改变保护及自动装置，变电站仅仅依附于局域通信网络形成分布式的监控系统。
该模式下二次回路设计依据按常规变电站测量、监视、控制及自动化装置回路等功能设计，并未实质性的改变传统二次回路设计。
1.2 综合自动化模式。
它是当前应用非常普遍的一种变电站系统装置，从根本上取消了中央信号系统，而微机装置的应用取代了落后的常规保护屏系统功能。
一般情况下，变电站综合自动化模式连接着常规控制和信号回路与计算机监控系统，使现代计算机技术和通信技术充分被利用，对于二次回路接线也起了一定的简化作用。
除此，变电站自动化模式应用也从一定程度上控制了设备电缆用量，重要的是变电站综合自动化模式实现了变电站数据的信息共享。
综合自动化模式在保护、测控一体化装置和新控制方式的采用方面尤为明显，为实现无人看管模式创造了必要条件。
尽管如此，变电站综合自动化模式仍然存在一些不可避免的现实问题，因为它没有从根本上解决二次回路复杂引起的电磁干扰，一次设备智能化、电保护状态检修等问题，所以它还不能满足智能电网发展需求，变电站二次回路必须向数字化模式过渡，这是应用系统的需求，也是时代发展的必然。
