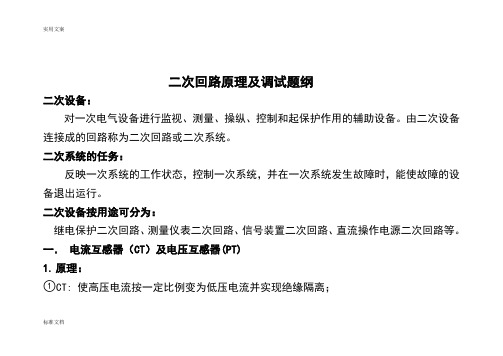

二次回路原理及调试题纲二次设备：对一次电气设备进行监视、测量、操纵、控制和起保护作用的辅助设备。
由二次设备连接成的回路称为二次回路或二次系统。
二次系统的任务：反映一次系统的工作状态，控制一次系统，并在一次系统发生故障时，能使故障的设备退出运行。
二次设备按用途可分为：继电保护二次回路、测量仪表二次回路、信号装置二次回路、直流操作电源二次回路等。
一．电流互感器（CT）及电压互感器(PT)1.原理：○1CT: 使高压电流按一定比例变为低压电流并实现绝缘隔离；标准文档有外装CT、套管CT（开关、主变）；还分为充油及干式等；二次绕组分为多组及抽头可调变比式等。
○2PT：使高电压按一定比例变为低电压并实现绝缘隔离；一般都外装；有充油及干式等；还有三相式、三相五柱式及单相PT(线路用)等；二次绕组分为主绕组及副绕组（开口三角：为保护提供零序电压）。
2.用途：○1CT:为保护装置、计量表计、故障录波、“四遥”装置等提供随一次电流按一定比例变化所需的二次电流（包括相电流及零序电流。
）；○2PT：为保护装置、计量表计、故障录波、“四遥”装置等提供随一次电压按一定比例变化所需的二次电压；3.二次负载：○1CT：低阻抗运行，不得开路；二次回路阻抗越高误差越大；CT二次开路将产生高低压危及人身安全；（备用CT必须可靠短接；带有可调变比抽头的CT，待用抽头不得短接。
）标准文档○2PT: 高阻抗运行，二次回路阻抗越低误差越大；不得短路。
4.极性：○1 CT：一次电流流入端与二次电流流出端为同极性；○2 PT:一次电压首端与二次电压首端为同极性。
5. 二次线：○1 CT：由二次端子电缆引入CT端子箱—控制室—按图纸设计依次串入各装置所需电流回路；○2 PT: 由二次端子电缆引入PT端子箱—控制室—按图纸设计依次并接各装置所需电压回路；6.新装及更换改造注意事项：○1 CT：所有端子、端子排的压接必须正确可靠；一、二次极性试验正确、变比试验正确、伏安特性符合各装置运行要求；更换CT前首先进行极性试验并正确详细记录，CT更换后进标准文档行的极性试验必须与更换前极性一致、变比正确、伏安特性应与原CT基本一致；变比、极性、伏安特性的正确性对保护及自动装置是否能正确判断设备的运行状态非常重要，（特别是差动保护）在安装及改造过程中必须认真做好每一项试验工作，才能确保万无一失。
变电所二次调试方案二次调试是指在变电所建设完成后，对变电设备进行检测、调整和试验，确保变电所各项设备的正常运行，保证变电所的安全、稳定和可靠运行。
下面是一个关于变电所二次调试的方案，详细介绍了方案的步骤和内容。
一、调试准备工作1.变电所各项设备材料齐全，检查设备安装是否符合设计要求，是否有损坏或安装错误的情况。
2.电气部分回路接线正确，检查接地、短路、过载等保护装置是否正确连接。
3.检查设备的运行环境，如温度、湿度、气候等是否符合要求，是否有影响设备安全运行的因素。
4.调试人员熟悉设备的工作原理和操作要求，具备相应的专业知识和经验。
5.制定调试计划，明确各个设备的调试顺序和步骤，确保工作有条不紊进行。
二、二次调试步骤1.动力系统调试1.1调试主变压器：检查主变压器的接线是否正确，对主变压器的绝缘电阻进行测量和记录，检查油位、油质和绝缘油的密封性。
然后按照设备的出厂指导书进行开机试运行。
1.2调试高压母线：检查母线的接线和接地是否正确，对母线的压降和接触电阻进行测量和记录。
然后按照设备的要求进行开机试运行。
1.3调试断路器：检查断路器的接线和接地是否正确，对断路器的机械特性和电气特性进行测试和记录。
然后按照设备的要求进行开机试运行。
2.配电系统调试2.1调试变压器：检查变压器的接线和接地是否正确，对变压器的绝缘电阻进行测量和记录，检查油位、油质和绝缘油的密封性。
然后按照设备的要求进行开机试运行。
2.2调试中压电缆：检查电缆的接线和接地是否正确，对电缆的绝缘电阻进行测量和记录，检查电缆的电气特性和接头的质量。
然后按照设备的要求进行开机试运行。
2.3调试配电盘：检查配电盘的接线和接地是否正确，对配电盘的电气特性进行测试和记录，检查配电盘的保护装置的动作性能。
然后按照设备的要求进行开机试运行。
3.控制系统调试3.1调试继电保护装置：检查继电保护装置的接线和接地是否正确，对保护装置进行测试和调整，确保保护装置能够正常工作，保证变电设备的安全运行。
220kV变电站二次设备的安装调试分析摘要：变电站二次设备的安装调试不仅影响变电站自身的可靠运行，也关系电网的安全稳定，而且随着技术的发展，变电站智能化水平越来越高，对二次设备的安装调试提出了更高要求，因此本文对这方面内容进行了分析。
关键词：220kV变电站；二次设备；安装；调试电力是社会经济发展的基础，变电站是电网中的关键节点。
随着计算机技术、通信技术和遥测技术的迅速发展，一次设备智能化、二次设备网络化、运行管理自动化成为变电站的鲜明特征，尤其二次设备是变电站的“神经中枢”和“安全哨兵”，对于保障电网安全具有非常重要的作用[1]。
二次设备的安装调试对变电站工程质量有直接影响，必须采用科学的方法和合理的管理策略才能保证安装调试工作的高效、经济和可靠[2]。
因此，本文对220kV变电站二次设备的安装调试进行了分析。
1 220kV变电站二次设备的安装1.1二次设备安装工艺施工环境整理→设备开箱检查→屏柜安装→光电缆敷设→二次接线→标识牌、电缆挂牌整理。
1.2施工环境整理二次设备安装前，应对安装环境进行检查和清理，例如天棚、地面、墙面、门窗已施工完毕，没有渗漏现象，基础及预埋件、预留孔符合设计要求，杂物已清理干净等。
1.3设备开箱检查对运至现场的设备、线缆、备品附件等比照装箱清单进行核对，并做好记录。
一个是型号规格、数量要对得上，没有缺漏、不符情况；二是外观没有损伤、变形、油漆剥落等现象。
三是产品技术文件（如合格证、说明书、生产制造许可证、检定证书等）齐全。
1.4屏柜安装屏柜安装前，应对基础进行找平，例如水平误差小于1mm/m（全长误差小于2mm），直线度误差小于1mm/m（全长误差小于5mm）等。
根据屏柜安装孔位在基础型钢上钻孔，再用叉车将屏柜放置在基础型钢上，套上螺栓、垫片和螺母。
然后对屏柜进行找平和对齐，例如成列屏柜顶部误差小于5mm，相邻屏柜面误差小于1mm。
调整好后紧固螺栓。
1.5光电缆敷设控制电缆、光缆不能与电力电缆放在电缆沟同一层支架上。
变电站二次回路常见故障和处理方法变电站二次回路是电气系统中的一个重要组成部份。
二次回路发生故障，直接影响电气设备和电力系统的安全运行，甚至造成极其严重的后果。
因此，二次回路一旦发生故障，应迅速准确作出判断，排除故障。
二次回路的故障原因可分为两大类，一是二次回路断路故障，二是二次回路短路故障。
其中以二次回路断路故障居多。
一、二次回路断路故障判断变电站内二次回路断线是时常发生的故障。
二次回路断线总体上分为：电流互感器二次回路断线、电压互感器二次回路断线及直流系统二次回路断线等。
二次回路断路有以下几种检查方法：1、导通法此方法是用万用表的欧姆档测量电阻。
不能使用兆欧表，因为兆欧表对回路中各原件接触不良或者电阻元件变值的故障测不出来。
用导通法检查时，必须先断开被测回路的电源，否则会烧坏表计。
普通不带电压、电流回路可用此方法测量检查。
用导通法查找回路不通的原理，是通过测某两点之间电阻值的变化来判别故障。
对于接触良好的接触点，电阻应为零，严重接触不良时有一定的阻值，未接通的触电其两端电阻非常大；对于电流线圈，其电阻应很小(近于零) ；对于电压线圈和电阻元件，其限值应于标称值相近。
2、测电压降法测电压降法是用万用表的直流电压档，测回路中各元件上的电压降。
查回路不通故障无需断开电源，因此无导通法的缺点。
测量时所选用表计量程应稍大于电源电压。
该方法原理是：在回路接通的情况下，接触良好的接点两端电压应等于零，若不等于零(有一定值)或者为全电压(电源电压)，则说明回路其他元件良好而该触电接触不良或者未接触。
电流线圈两端电压应近于零，过大则有问题，电阻元件及电压线圈两端则应有一定的电压，回路中仅有一个电压线圈且无串联电阻时，线圈两端电压不应比电源电压低得很多。
线圈两端电压正常而其接点不动，说明线圈断线。
3、对地电位法用此方法查二次回路不通故障，也无需断开电源。
测前应首先分析回路各点的对地电位，然后再开展测量，将分析结果和所测值及极性相比较。
变电站PT二次回路运行问题分析及对策近年来交流二次电压回路出现的问题，导致开封公司主变和线路保护装置不正确动作的事件时有发生，并常常伴有大面积停电事故，严重危害了电网的安全运行，是继电保护工作中的一个薄弱环节。
为提高电网安全稳定的水平，本文以二次电压回路的异常事件为例，分析交流二次电压回路暴露的问题并提出对策，希望能引起各级保护人员、运行人员的注意。
1.pt的主要用途(1)将二次回路与高压的一次回路隔离开。
(2)不论其一次额定电压的大小如何，都可得到标准的二次电压。
２．pt的接线方式电力系统的pt接线一般有星形接线、不完全三角形接线、开口三角接线三种方式，但在我局的变电站中，为了取得开口电压而普遍采用开口三角接线即采用单相pt组合或直接用三相五柱式pt。
pt一次线圈接成星形，二次主线圈接成星形，辅助线圈接成开口三角形。
如图1，负荷分别接在an、bn、cn和开口ln端子上，ln端子上的电压与一次系统的三倍零序电压成正比，即三相五柱式电压互感器y0/y0/开口三角形接线电压互感器的变比为ux/√3:100/√3:100v注：计量电压配置单独二次线圈，220kv及以上站，按照《国家电网公司十八项电网重大反事故措施》两套主保护的电压回路宜分别接入电压互感器的不同二次绕组，220kv及以上电压等级pt保护应配置两套二次线圈。
图中就不再画出。
3.继电器室电压回路接线方式按照《国家电网公司十八项电网重大反事故措施》开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线均应使用各自独立的电缆。
公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。
己在控制室一点接地的电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30·imax伏（imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位为ka）。
变电站的二次回路及继电保护调试分析摘要：继电保护二次回路是变电站的一个重要组成，主要由继电保护装置和相关的二次回路构成的一个统一的整体，它对整个电力系统的运行状态起着决定性的作用。
继电保护中二次回路常常会因调试不当或安装错误引起故障，一旦发生故障就会使继电保护装置的使用性能大大降低，对电力系统的正常运行造成极大影响。
本文就变电站继电保护二次回路的调试工作进行分析。
关键词：变电站；继电保护；二次回路；调试1变电站的二次回路调试1.1准备工作首先，在对变电站二次回路进行调试前必须要详细了解其系统设备，熟练掌握综合自动化装置的安装方法，如何控制其保护屏、直流屏、电度表屏等；熟练掌握一次主接线；认真检查其运行状态、各系统间的位置是否正确。
其次，检查二次设备的外部情况，查看其接线是否完整，内部元件是否完好，外部有无损坏。
查看各屏之间的电源连接是否符合要求，设置好装置的地址，这样就可以明确判断整个装置的反应情况。
最后，在确保调试设备的通讯线正常连接的情况下，查看系统装置中的数据信息。
1.2电缆连接调试电缆的连接调试主要包括以下几个方面：①对开关控制回路的调试，包括对控制回路、断路器等位置的指示灯的检查，如果发现指示灯全亮或全熄，需要立即将直流电源关闭，认真寻找发生问题的原因。
②用常规的安装调试方式对信号控制回路进行调试，以智能终端箱为中心，终端箱中刀闸、开关、主变本体等控制信号正确性，为后期的联合调试提供便利。
③对于电缆其他信号回路的调试，包括事故跳闸信号、运行状态信号、事故预告信号等。
1.3开关量调试检查后台机刀闸、断路器的状态是否正确，如果与实际情况不吻合需要及时查看刀闸和断路器的触点连接情况，连接不正确时在合适的调度端对电缆中的接线进行更正。
1.4主变压器本体信号的检查主变压器测温电阻通常应有三根出线，以提高测温的精度，其中两根为补偿从主变压器到主控室电缆本身的电阻而共同接测温电阻另一端用，另一根接测温电阻一端。
变电站二次回路及继电保护调试方式及其难度分析作者：童成新来源：《科学与财富》2017年第24期摘要：随着科学技术的发展，人们生活水平的提高，人们越来越加大对技术方面的研究，近年来，随着社会经济的快速发展，相关部门对变电站二次回路及继电保护调试方式及其难度分析有了进一步的调查，变电站二次回路、继电保障及其自动仪器为电力体系的重要组成部分，对减少电力体系事故和修理仪器的作用，安全平稳的运营起着至关重要的能力，接下来我们就对变电站二次回路及继电保护调试方式及其难度分析进行探讨研究，希望有关部门能够加大对这方面的重视，并且对提出的建议给予相应的采纳。
关键词：变电站；二次回路；用电的保障；备用设备的互投仪器根据相关部门调查显示，当代的综合自动化变电站可以在综合自动化体系的帮助下，完成数字数据量的输入和传输或者对设备的相关方面进行调试和维护，综合自动化变电站二次调试操作起来比较复杂，所以相关人员为了能够更好的对其运用变进行深入的分析，接下来我们就对其分析进行讨论。
一、变电站二次回路调试（一）准备阶段根据相关调查显示，全面熟悉和掌握变电站系统的设备是非常主要的，例如，（1）保护屏、直流屏、电度表屏等一系列的数量和相关操作。
（2）对于变电站二次回路来说要随时确保主线的运行情况以及工作状态都在正常上。
（3）要能够随时确保二次设备外观正常，例如：接线正常，屏内元件能够保证完好，能够保证他的工作运行状态。
（4）在准备时期要能够保证调试各设备之间的通讯线如果全部装置运行状态良好就可以在后台机上得到装置输送的各个信息。
（5）确保各屏电源接法正确无误，符合相关要求，并且能够逐一上电以保证他的装置的反应正常。
（二）二次回路调试阶段根据相关部门的调查显示，变电站的调试阶段包括很多，例如：一次和二次系统的电缆连接、系统校验和调试保护等系列的功能。
总而言之，保护调试总是和其他方面一起出现，接下来，我们就对变电站二次回路调试内容相关方面进行讨论。
直流母线电压监视装置原理图 --------------------------------- 1直流绝缘监视装置 -------------------------------------------- 1不同点接地危害图 ------------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）------------------ 3带有灯光监视的断路器控制回路（弹簧操动机构）------------------ 5带有灯光监视的断路器控制回路（液压操动机构）------------------ 6闪光装置接线图（由两个中间继电器构成） -------------------------------- 8闪光装置接线图（由闪光继电器构成）-------------------------------------- 9中央复归能重复动作的事故信号装置原理图 ----------------------- 9预告信号装置原理图 ----------------------------------------- 11线路定时限过电流保护原理图---------------------------- 12线路方向过电流保护原理图 ----------------------------------- 13线路三段式电流保护原理图 ----------------------------------- 14线路三段式零序电流保护原理图 ------------------------------- 15双回线的横联差动保护原理图---------------------------- 16双回线电流平衡保护原理图 ----------------------------------- 18变压器瓦斯保护原理图 --------------------------------------- 19双绕组变压器纵差保护原理图 ---------------------------------- 20三绕组变压器差动保护原理图---------------------------- 21变压器复合电压启动的过电流保护原理图 ------------------------ 22单电源三绕组变压器过电流保护原理图 ------------------------- 23变压器过零序电流保护原理图---------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保——24线路三相一次重合闸装置原理图 -------------------------------- 26自动按频率减负荷装置（LALF）原理图 ------------------------ 29储能电容器组接线图 ----------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 ------------------------ 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图 ----------------------------------- 31开关事故跳闸音响回路原理接线图 ----------------------------- 31二次回路展开图说明（10KV线路保护原理图）--------------------------- 32直流回路展开图说明 ----------------------------------------- 331、图E-103为直流母线电压监视装置电路图，请说明其作用答：直流母线电压监视装置主要是反映直流电源电压的高低。
变电站主变压器二次回路试验发布时间：2022-04-24T09:13:41.715Z 来源：《福光技术》2022年7期作者：杨磊[导读] 主变二次回路调试在变电站二次回路调试中牵涉面最广，原理较深，难度较大。
国网北京检修公司北京摘要：主变二次回路调试在变电站二次回路调试中牵涉面最广，原理较深，难度较大。
掌握主变二次回路的调试原理和方法对其他线路间隔、母线间隔等的二次回路调试均有一定的参考意义。
本文将从主变的连接组别检查、冷却系统试验、非电气量试验、温度遥测试验、调压开关试验、电流试验几个方面对主变二次回路试验进行分析。
关键词：变电站；主变压器；二次回路一、主变本体二次回路试验（1）连接组别的检查由于500kV变压器低压侧存在外部连接错误的可能，因此检查低压侧的一侧连接顺序是否符合Yyd11的连接组别，是进行二次回路试验的大前提。
如果忽略此项检查，随后的电压电流试验均不能发现这一错误的结果，直至启动投产试运行进行到电压核相及六角图测试步骤才能发现，这势必会影响投产的顺利进行。
所以及时检查500kV主变压器的连接组别很重要，尤其是一些主变更换项目，新安装主变的低压侧套管CT极性可能与之前的主变相反，工程实际中往往会出现连接错误的情况。
在只更换一相变压器的抢修工程中，由于三台变压器的厂家不同，更应该重视连接组别的检查。
检查连接组别应该先确定低压侧套管CT的极性，假定A相套管CT两端为AX，B相套管CT两端为BY，C相套管CT两端为CZ，那么低压侧三角连接方式应为：AX-CZ-BY-A。
（2）冷却系统试验变电站主变压器的冷却方式主要有自然油循环风冷与强迫油循环风冷两种。
冷却系统试验必须先检查单台风扇的运转方向和编号对应情况，确认无误后才能进行逻辑试验。
不同厂家变压器的风冷逻辑不同，但风扇启动条件和运转相应逻辑大致有以下几种情形：风扇或油泵启动条件：1、就地手动；2、远方手动；3、油温1启动；4、油温2启动；5、高压绕组温启动；6、公共绕组温启动；7、主变保护1启动风冷I段；8、主变保护1启动风冷II段；9、主变保护2启动风冷I段；10、主变保护2启动风冷II段。
浅谈变电站二次系统调试摘要：现代电力系统是由发电厂、变电站、输电线、配电系统及负荷组成，其是现代社会中最重要、最庞杂的系统工程之一。
变电站是电力系统中对电能的电压和电流进行变换、集中和分配的场所，所以变电站二次系统质量的优劣与否，直接关系到电力系统本身的正常安全运行，同时也对社会经济的正常发展和人民群众的生命财产安全有着重大的影响。
因此我们要认真对待变电站二次系统调试工作，确保供电质量。
关键词：变电站二次系统调试有句话说得好“经济发展，电力先行”，确实供电质量与经济发展、人民生活水平息息相关。
随着我国电力工业和电子工业的发展，地方经济发展和人民日益增长的电力需求，电力系统的规模在不断扩大，系统的运行方式也越来越复杂。
变电站二次系统是整个变电站控制和监视的神经系统，二次回路是否合理可靠，直接关系到整个变电站乃至电力系统能否安全可靠运行。
因此，变电站二次回路的合理性和正确性有着至关重要的作用。
下列以电压等级为110千伏终端变电站为例，谈谈变电站二次系统调试。
一、二次系统调试前的准备：变电站二次系统由测量回路、控制回路、信号回路、远动装置、继电保护装置和安全自动装置所构成。
在二次系统调试前，收集二次施工图，熟悉设计单位设计图纸，了解设计意图，理解每个保护原理及应用；收集设备厂家的二次图纸、出厂调试记录、调试大纲，熟悉厂家资料，了解设备功能、原理，熟悉调试大纲；根据试验项目，准备相关试验工器具、相关调试记录。
二、二次系统调试（一）绝缘检查：技术要点：核对兆欧表的极性；测量感、容性负载时，要按兆欧表的使用方法去执行；绝缘检查时，要做好防误触电的措施，禁止在测量绝缘回路上有他人工作；绝缘检查：1、小母线在断开所有其他并联支路时，用1000V摇表测量绝缘电阻，其电阻值均应大于10MΩ；2、非小母线的电流、电压及直流的电源回路，用1000V摇表测量绝缘电阻，其电阻值均应大于1.0MΩ；3、交流耐压试验：对各回路用交流1000V进行一分钟耐压试验，若回路对地绝缘电阻大于10MΩ，可用2500V摇表测量绝缘电阻代替；4、回路中有电子元器件设备的，为避免损坏保护测控插件和元器件，试验时应将插件拔出或将其两端短接。
详解智能变电站PT二次回路及并列原理-精品文档详解智能变电站PT二次回路及并列原理背景随着宜昌地区电网中智能变电站的数量不断增加，智能变电站中PT二次回路应用越来越广泛，于是我们就对其并列原理做一个简要的分析。
1 常规变电站母线PT二次回路及并列原理双母线或单母线分段主接线方式，当其中一段母线电压互感器发生故障并停用时，为保证其电压小母线上的电压不间断，必须由另一段母线PT接入待停运的电压小母线。
只有当母联（分段）断路器QF 和隔离开关1QS与2QS均在闭合的情况下，才允许二次并列。
当切换开关61QK置于“允许并列”位置（就地并列）时，其触点①②接通，触点③④和⑤⑥断开，双位置继电器KM5动作，其触点KM5B、KM5C接通开放中间继电器KM1、KM2、KM3、KM4，其触点KM1B、KM1C、KM2B、KM2C、KM3B、KM3C、KM4B、KM4C 闭合将两段母线PT二次回路并联，此后才允许退出待停母线PT。
若假设I母PT停运，二次并列，则I母PT二次快分开关下侧，可测量到II母PT并列过来的电压（通过二次电缆连接），属于模拟量并列。
2 智能变电站PT二次回路及并列原理（以220kV远安变电站为例）远安变220kV母线采用双母线接线方式，设有专用母联断路器。
220kV母线PT分为I舱和II 舱，每个舱均有I，II母模拟电压送入，这点与常规变电站不同。
常规变电站的两段母线分别对应两个PT端子箱，在正常运行的情况下（PT二次未并列），I母PT端子箱内只有I母PT的二次电压（模拟电压）输入，不会输入II母模拟电压。
现在我们对照远安变220kV母线PT I、II舱的端子排图和二次空开来详细说明智能变电站PT二次回路及并列原理。
（1）I母PT二次电缆首先从PT二次绕组出来，接入I舱的端子排，再经过9个二次快分关。
（2）经过9个二次快分开关后，二次电缆接入到I母PT刀闸机构箱，经过I母PT刀闸的辅助接点串联（当I母PT刀闸拉开后，I母PT二次回路会自动断开），再分为三路电缆ICK（I 母测量、计量电压）至I舱、IBHI（I母保护电压）至I舱、IBHII （I母保护电压）至II舱。
《变电站二次设备调试方案》一、项目背景随着电力需求的不断增长，变电站作为电力系统的重要组成部分，其安全稳定运行至关重要。
二次设备是变电站实现自动化控制、保护和监测的关键，对其进行准确、高效的调试是确保变电站顺利投运和长期稳定运行的重要环节。
本次调试的变电站为[变电站名称]，该变电站采用了先进的自动化技术和设备，包括继电保护装置、测控装置、通信设备等。
为了确保这些二次设备能够正常工作，需要进行全面、系统的调试。
二、施工步骤1. 调试准备阶段（1）熟悉设计图纸和技术规范，了解变电站的一次系统和二次设备的配置情况。
（2）编制调试方案和调试计划，明确调试的项目、方法、步骤和时间安排。
（3）准备调试所需的仪器仪表和工具，如继电保护测试仪、示波器、万用表等。
（4）对调试人员进行技术培训，使其掌握调试方法和操作规程。
2. 外观检查（1）检查二次设备的外观是否完好，有无损坏、变形、锈蚀等情况。
（2）检查设备的铭牌、标识是否清晰、正确。
（3）检查设备的接线是否牢固、正确，有无松动、断线等情况。
3. 绝缘电阻测试（1）使用兆欧表对二次设备的绝缘电阻进行测试，测试项目包括交流回路对地、直流回路对地、交流回路对直流回路等。
（2）测试结果应符合技术规范的要求，绝缘电阻值一般不应低于1MΩ。
4. 二次回路通电检查（1）在二次回路绝缘电阻测试合格后，进行二次回路通电检查。
（2）检查二次回路的接线是否正确，各电器元件的动作是否正常。
（3）检查二次回路的信号指示是否正确，如灯光、音响等。
5. 继电保护装置调试（1）外观检查：检查继电保护装置的外观是否完好，有无损坏、变形、锈蚀等情况。
（2）定值校验：按照设计定值对继电保护装置的定值进行校验，确保定值准确无误。
（3）功能测试：对继电保护装置的各种保护功能进行测试，如过流保护、过压保护、欠压保护、零序保护等。
测试方法包括模拟故障、施加激励等，测试结果应符合技术规范的要求。
（4）整组传动试验：在继电保护装置调试完成后，进行整组传动试验，检查继电保护装置与断路器等一次设备的配合是否正确。
二次回路原理及调试题纲二次设备：对一次电气设备进行监视、测量、操纵、控制和起保护作用的辅助设备。
由二次设备连接成的回路称为二次回路或二次系统.二次系统的任务: 反映一次系统的工作状态，控制一次系统，并在一次系统发生故障时，能使故障的设备退出运行。
二次设备按用途可分为:继电保护二次回路、测量仪表二次回路、信号装置二次回路、直流操作电源二次回路等. 一．电流互感器( CT )及电压互感器（PT）1。
原理:CoCT：使高压电流按一定比例变为低压电流并实现绝缘隔离；有外装CT 、套管CT （开关、主变）；还分为充油及干式等;二次绕组分为多组及抽 头可调变比式等。
② PT :使高电压按一定比例变为低电压并实现绝缘隔离； 一般都外装；有充油及干式等；还有三相式、三相五柱式及单相 PT （线路用）等；二次绕组分为主绕组及副绕组（开口三角：为保护提供零序电压） .②CT ：低阻抗运行，不得开路；二次回路阻抗越高误差越大；CT 二次开路将产生高低压 危及人身安全；（备用CT 必须可靠短接；带有可调变比抽头的 CT ,待用抽头不得短接。
）2. 用途:②CT:为保护装置、计量表计、故障录波、 化所需的二次电流（包括相电流及零序电流。
②PT :为保护装置、计量表计、故障录波、 变化所需的二次电压；3. 二次负载:四遥”装置等提供随一次电流按一定比例变 ）；“四遥”装置等提供随一次电压按一定比例②PT:高阻抗运行，二次回路阻抗越低误差越大；不得短路4.极性：CD CT :一次电流流入端与二次电流流出端为同极性；②PT：-次电压首端与二次电压首端为同极性。
5.二次线：②CT:由二次端子电缆引入CT端子箱一控制室一按图纸设计依次串入各装置所需电流回路；②2PT：由二次端子电缆引入PT 端子箱—控制室—按图纸设计依次并接各装置所需电压回路；6.新装及更换改造注意事项：②1CT: 所有端子、端子排的压接必须正确可靠；一、二次极性试验正确、变比试验正确、伏安特性符合各装置运行要求;更换CT 前首先进行极性试验并正确详细记录，CT 更换后进行的极性试验必须与更换前极性一致、变比正确、伏安特性应与原CT 基本一致；变比、极性、伏安特性的正确性对保护及自动装置是否能正确判断设备的运行状态非常重要，(特别是差动保护）在安装及改造过程中必须认真做好每一项试验工作,才能确保万无一失。
伏安特性数据分析：测量表计CT、保护CT、差动CT的饱和点正常应依次提高. ②PT：所有端子、端子排的压接必须正确可靠；新装及二次电缆更换后，必须进行二次回路核相，以满足并列运行要求。
电力系统三相中性点运行方式：1.中性点不接地方式：适用于3—10KV 系统。
正常运行时，中性点对地电位为零相间电压对称;单相接地时中性点位移，相间电压仍对称,不影响正常运行（但不能超过2 小时.）2.中性点经消弧线圈接地方式：适用于35KV 系统。
正常运行时,中性点对地电位为零相间电压对称；单相接地时中性点经消弧线圈与对地电容电流相位相反,减少电容电流,中性点位移，相间电压仍对称，不影响正常运行.消弧线圈（电抗器）：和变压器一样带有铁芯和线圈，不同的是消弧线圈铁芯带有很多间隙填有绝缘板，使铁芯不饱和,呈线性阻抗；（带有5—9 个分接头可调节电抗值。
）消弧线圈的作用是对线路接地时的对地电容电流进行补偿，随着电容电流的减少使电弧熄灭；一般采用感抗小于容抗的补偿方式（过补偿），为出线线路的增加留有余地。
3.中性点直接接地方式：适用于110KV 及以上系统。
非故障相对地电压为相电压，可降低绝缘水平和造价；单相接地时短路电流较大，需保护装置动作，切除故障。
二．保护装置：保护装置的改进、发展历程：电磁感应型—晶体管型-集成电路型-微机智能型; 无论什么形式的保护装置对于二次回路来讲都离不开基本的结构方式：交流回路(电流、电压）、控制回路（跳合闸）、直流系统、信号回路等，在实际的工作中要从基本概念上熟练掌握回路的性质以及与其它回路的关系，做的心中有数。
保护定值：一般由调动中心部门下达定值通知单，保护工作人员严格按通知单要求进行保护整定;(包括投入的保护类型、动作值、动作时间、自动装置的投停等。
)保护装置的设计、配置、安装、调试必须遵循四项原则：①选择性：根据高压系统设备运行的需要,必须有选择地切除故障部分，保证其他设备的正常运行；辐射型系统较简单，对多电源的复杂系统来讲，保护装置的配置相对较复杂，各套保护装置的配合及动作行为考虑的因素较多；②快速性：在有选择性地切除故障设备的前提下，尽量选择快速性；短路电流持续时间越长对设备的危害越大，对电网系统的危胁越大；③灵敏性：保护装置的动作值(定值）在计算和整定上要考虑一定的灵敏度，以提高对系统不正常状况的反应能力；③4可靠性：在正确判定故障性质的情况下，保护装置必须保证可靠动作切除故障设备，不应拒动;在实际工作中必须避免“三误”的发生误碰、误接线、误整定。
）;1. 线路保护：①6、10、35KV ：（辐射型线路）速断（I段）:按保护线路全长的80%计算；过流（II 段）：按保护线路全长计算,保护范围可延伸到下一线路的速断范围以内，可作为下一线路速断的后备；反应相间短路故障跳三相；单相接地不跳闸.一般采用不完全星型接线，可减少一只CT,仍可满足6- 10KV中性点不接地系统要求(不同线路发生同相接地时仍不跳闸,只由保护装置发出接地信号，提醒运行值班人员查找接地后，通知线路维护人员巡查线路处理;不同线路发生不同相两点接地时，构成两相短路，保护装置动作切除故障线路。
）②110KV及以上：零序电流I 段：按保护线路全长的80%计算。
零序电流II 段：按保护线路全长计算，保护范围可延伸到下一线路的速断范围以内, 可作为下一线路I 段的后备；零序电流III 段：保护范围可延伸到第三级线路I 段保护范围内，可作为下一线路全线的后备；还可作为第三级线路I 段范围内的后备。
零序电流I、II 、III 段: 在多电源的复杂电网系统中都带有零序功率方向闭锁;单相接地及相间短路都可根据动作范围跳三相.距离保护：适用于110KV 及以上多电源较复杂的电网系统；反应相间短路故障；距离I、II、III 段的保护范围基本与上述零序电流I 、II 、III 段相同；动作特性圆，动作范围具有方向性，反向短路不动作。
高频保护：保护线路全长；根据被保护线路两侧电流的方向来判定故障范围；外部短路不跳闸；基本原理是由两侧电流控制发讯机高频信号,根据高频信号调制后的情况来决定是否跳闸;高频保护除可独立完成保护线路全长的故障跳闸任务外，还常用于闭锁其它保护，如高频闭锁距离、高频闭锁零序、高频闭锁电流等。
光差保护: 基本原理是由两侧电流控制区别区内外故障, 通过光纤信号对比来判定动作行为；2.母线差动保护: 适用于35KV 及以上多电源变电站的母线保护；基本原理是根据故障电流的流向来判定故障范围；内部短路快速跳开相应开关，外部短路不动作；母线的流入电流等于流出电流时不动作，当出现差电流时立即动作跳开相应开关；根据母线差动保护的原理，外部故障对其动作行为是一个严峻的考验，因此母差保护的调试正确性至关重要，对跳闸压板的投入非常谨慎；通常都是在所有线路投运带负荷后验证回路正确无误，才交待可以投运.3.主变保护：①瓦斯保护：本体保护、有载调压保护:带有重瓦斯跳闸及轻瓦斯（气体）信号保护；②差动保护：根据主变压器容量设置；利用主变的流入流出电流之差判定内外部故障;当主变空载充电时，必须将差动保护投跳闸，以保证主变内部有短路时迅速跳闸。
在合闸瞬间将产生励磁涌流并逐渐衰减; 涌流中含有逐渐衰减的直流分量使差动继电器铁芯迅速饱和产生制动作用，使差动保护不动作，因此差动保护具有躲过励磁涌流的功能；励磁涌流过后如果是空载电流则保护不动作，如果是故障电流则差动保护仍可以迅速动作于跳闸。
根据差动保护的原理，与母差保护一样，外部故障对其动作行也为是一个严峻的考验；也需要主变带负荷验证调试正确后再交待可以投运。
③过流保护:整定动作范围可延伸到出线线路的末端，动作时限大于出线保护的过流时间，可作为出线线路的后备保护;一般都设有复合电压闭锁（负序电压、低压） .④温度保护：可投信号及跳闸；⑤冷却系统全停保护：主变冷却系统故障全停时，发出信号或延时跳开各侧开关；⑥过负荷信号装置：当主变压器负荷电流超过最大额定电流时,延时动作发出过负荷信号;4.跳合闸回路：⑥1 手动跳合闸：跳合闸控制开关有6 个状态: 预合—合闸—合后—预分-分闸-分后,多节接触点分别根据回路需要在不同的状态下接通或断开，以实现各自的功能;合闸回路:直流控制正电源-控制开关接点—断路器辅助开关节点（断弧）—功能闭锁节点(断路器在异常情况下起闭锁作用）—合闸接触器线圈-直流控制负电源。
合闸接触器动作后接点接通合闸线圈完成合闸过程。
跳闸回路; 直流控制正电源-控制开关接点—断路器辅助开关节点(断弧）-功能闭锁节点(断路器在异常情况下起闭锁作用）—跳闸线圈-直流控制负电源。
②保护跳闸及自动重合闸:保护动作启动出口跳闸继电器-接地接通控制正电源—送至跳闸回路完成跳闸过程。
断路器由保护动作跳闸后需重合时, 重合闸装置接通控制正电源—送至合闸回路完成合闸过程。
自动重合闸:根据系统运行需要,当保护装置动作跳闸需进行一次重合时,自动重合闸发出合闸指令,接通合闸回路使断路器重合，以消除瞬时故障恢复正常运行。
自动重合闸装置根据系统运行的需要分为:三相一次重合闸及单相重合闸。
重合闸装置的动作行为:a.手动合闸启动后加速:手动合闸于正常线路时,后加速启动后延时返回；当手动合闸于故障线路时，保护动作经后加速回路瞬时跳闸，自动重合闸装置不发出合闸指令。
b.手动合闸后，一般在20 秒后自动重合闸装置完成充电准备过程；当运行线路发生故障保护动作跳闸时，自动重合闸装置启动, （一般整定在0。
5 秒）进行一次重合;瞬时故障在断路器跳闸后消失，则重合成功; 若重合于永久故障时，保护再次动作则加速跳闸（重合闸在进行一次重合时，同时启动后加速。
）c.手动跳闸时:手动控制开关其中一对接点给重合闸装置放电，使手动跳闸后不再合闸;d.110KV 及以上系统设有单项操作机构的，一般设有单相一次重合闸；当线路发生单相接地故障时，保护装置发出指令跳单相,同时重合闸启动进行一次单相重合，若瞬时故障跳闸后消失则重合成功，恢复正常运行；若单相重合于永久故障,则保护动作启动总出口跳三相不再重合；e.单相一次重合闸装置仅限于单相故障进行一次重合闸；当线路发生相间故障 (二相或三相短路故障）时，保护装置动作跳三相不再重合。
(发生相间故障的重合成功率非常低,且设备要进行第二次故障冲击，因此一般不再进行重合。
