变电运行中二次回路运行异常分析及对策研究二次回路是电力变电所中运行的重要部分，用于测量、保护、控制和通信。
在变电站的运行中，可能会出现二次回路运行异常的情况，需要进行分析和对策研究，以保证变电站的正常运行。
1.电缆接触不良：二次回路中使用的电缆可能会出现接触不良的情况，导致信号传输不畅或无法正常传输。
分析时可以使用示波器等工具进行实测，检查信号的波形和幅值是否正常，如果发现异常可以采取重新连接电缆或更换电缆的对策。
2.仪器设备故障：二次回路中的仪器设备可能会出现故障，如测量仪表显示不准确或控制继电器失灵等。
分析时需要对仪器设备进行检修和维护，确保其正常运行。
如果设备故障无法恢复，需要及时更换设备。
3.线路短路或断路：二次回路中的线路可能会发生短路或断路，导致信号传输中断或异常。
分析时需要对线路进行检查，确定是否有短路或断路的情况发生。
如果发现异常，可以采取检修或更换线路的对策，确保信号的正常传输。
4.信号干扰：二次回路中的信号可能会受到外部干扰，导致运行异常。
分析时需要对可能的干扰源进行筛查，并采取屏蔽、隔离或增加滤波器等对策，以减小干扰对信号的影响。
对于二次回路运行异常的对策研究，可以从以下几个方面进行：1.定期检修和维护：定期对二次回路进行检修和维护，保持设备的正常运行。
包括清洁仪器设备、检查电缆连接情况、检修控制继电器等。
2.提高设备的可靠性：采用可靠性较高的仪器设备和电缆，并加强设备的防护措施，降低设备故障的发生率。
3.加强监测和诊断：通过安装监测设备和系统，实时监测二次回路的运行情况，并对异常进行诊断和分析，及时采取对策。
4.强化培训和技术支持：加强运行人员的培训，提高其对二次回路运行异常的识别和处理能力。
并提供及时的技术支持，解决运行中遇到的问题。
总之，二次回路运行异常的分析和对策研究是保证变电站正常运行的重要工作。
通过采取合适的对策，可以有效降低二次回路的故障率，提高变电站的可靠性和运行效率。
图文并茂变电站重点二次回路变电站重点二次回路变电站二次回路是电力系统中的重要组成部分，主要用于变电站的保护、控制与自动化系统，是保障电力系统正常运行和安全稳定的关键设施。
本文将介绍变电站二次回路的基本概念、组成和应用。
一、基本概念变电站二次回路是指从变压器二次侧开始，与一次回路隔离的、专门用于保护、控制与自动化的电路。
根据其用途和功能的不同，二次回路可以分为保护回路、控制回路、自动化回路等。
在二次回路中，电流和电压通常较小，在保护回路中一般不超过5A，而在控制和自动化回路中一般不超过0.5A。
二、组成结构变电站二次回路由综合电缆、电流互感器、电压互感器、保护继电器、控制器等组成。
其中，电缆是二次回路的主要传输介质，负责将变电站中的电信号从不同的设备传递到终端。
电流互感器和电压互感器用于将高压线路的电流和电压降低至可测量的二次侧电流和电压，通过保护继电器实现对电力系统的监控和控制。
控制器则负责实现对变电站设备的控制和监测，对异常信号进行处理，判断电力系统的状态，防止电力系统事故的发生。
三、应用在变电站中，二次回路扮演着重要的角色。
它们在保护、控制和自动化方面发挥着关键的作用，保障着电力系统的正常运行和安全稳定。
1、保护回路保护回路在变电站中占据着非常重要的位置。
它主要负责电力系统的保护，当电力系统发生故障时，保护回路能够迅速实现对故障元件进行保护，并防止故障进一步扩大。
常见的保护回路包括过电流保护、零序保护、地闸保护、差动保护等。
2、控制回路控制回路主要用来实现对电力系统设备的控制。
它通过监测电力系统的状态和参数，对设备进行控制和调节，保证电力系统的运行安全和稳定。
常见的控制回路包括电压控制、频率控制、功率因数控制等。
3、自动化回路自动化回路主要用来实现对电力系统的自动化控制。
它通过对电力系统的各种状态和参数的监测，实现对电力系统设备的自动控制和自动调节，提高电力系统的运行效率和安全性。
常见的自动化回路包括自动切换、远动控制、事故自动闭合等。
变电站继电保护二次回路隐患排查方法变电站继电保护是保障电力系统安全运行的重要组成部分，而二次回路是继电保护系统的核心部分。
对于变电站继电保护二次回路的隐患排查工作至关重要。
本文将就变电站继电保护二次回路的隐患排查方法进行介绍，以期提高变电站继电保护系统的可靠性和安全性。
变电站继电保护二次回路隐患是指在继电保护系统的二次回路中存在的潜在故障和安全隐患，可能会导致继电保护系统误动作、漏动作或失灵，从而影响电力系统的正常运行。
常见的二次回路隐患包括接线端子松动、接触不良、电缆老化、连接器接触不良、保护装置元件损坏等。
1. 定期巡视检查定期巡视检查是发现和排除二次回路隐患的重要手段之一。
在巡视检查中，要重点检查继电保护设备的各个接线端子、连接器、接触点等部件是否存在松动、氧化、损坏等情况。
还要对二次回路中的电缆、导线、接地装置等进行全面检查，确保其运行正常可靠。
2. 超声波测试超声波测试是一种非常有效的二次回路隐患排查方法。
通过超声波测试仪器可以对继电保护设备的接线端子、连接器等部件进行全面的超声波检测，及时发现可能存在的松动、接触不良、闪络放电等问题，从而预防其可能造成的故障和隐患。
3. 热影像检测热影像检测是利用红外热像仪对继电保护设备的二次回路进行检测。
通过观察热像图可以清晰地发现继电保护设备中存在的接触不良、局部过热等问题，从而及时排除隐患。
热影像检测是一种非常直观和高效的排查方法，能够有效降低继电保护二次回路隐患的风险。
4. 绝缘电阻测试绝缘电阻测试是排查二次回路隐患的重要手段之一。
通过绝缘电阻测试仪器可以对继电保护设备的二次回路进行绝缘电阻测试，及时发现可能存在的绝缘老化、绝缘破损等问题，从而及时加以处理，确保二次回路的安全可靠性。
5. 全面清洁维护全面清洁维护是保证继电保护二次回路安全可靠运行的重要保障。
在维护过程中，对继电保护设备的各个部件进行全面清洁，并对可能存在的松动、腐蚀等问题进行及时处理，确保设备处于良好的运行状态。
变电站PT二次回路运行问题分析及对策近年来交流二次电压回路出现的问题，导致开封公司主变和线路保护装置不正确动作的事件时有发生，并常常伴有大面积停电事故，严重危害了电网的安全运行，是继电保护工作中的一个薄弱环节。
为提高电网安全稳定的水平，本文以二次电压回路的异常事件为例，分析交流二次电压回路暴露的问题并提出对策，希望能引起各级保护人员、运行人员的注意。
1.pt的主要用途(1)将二次回路与高压的一次回路隔离开。
(2)不论其一次额定电压的大小如何，都可得到标准的二次电压。
２．pt的接线方式电力系统的pt接线一般有星形接线、不完全三角形接线、开口三角接线三种方式，但在我局的变电站中，为了取得开口电压而普遍采用开口三角接线即采用单相pt组合或直接用三相五柱式pt。
pt一次线圈接成星形，二次主线圈接成星形，辅助线圈接成开口三角形。
如图1，负荷分别接在an、bn、cn和开口ln端子上，ln端子上的电压与一次系统的三倍零序电压成正比，即三相五柱式电压互感器y0/y0/开口三角形接线电压互感器的变比为ux/√3:100/√3:100v注：计量电压配置单独二次线圈，220kv及以上站，按照《国家电网公司十八项电网重大反事故措施》两套主保护的电压回路宜分别接入电压互感器的不同二次绕组，220kv及以上电压等级pt保护应配置两套二次线圈。
图中就不再画出。
3.继电器室电压回路接线方式按照《国家电网公司十八项电网重大反事故措施》开关场电压互感器二次的四根引入线和电压互感器开口三角绕组的两根引入线均应使用各自独立的电缆。
公用电压互感器的二次回路只允许在控制室内有一点接地，为保证接地可靠，各电压互感器的中性线不得接有可能断开的开关或熔断器等。
己在控制室一点接地的电压互感器二次线圈，宜在开关场将二次线圈中性点经放电间隙或氧化锌阀片接地，其击穿电压峰值应大于30·imax伏（imax为电网接地故障时通过变电站的可能最大接地电流有效值，单位为ka）。

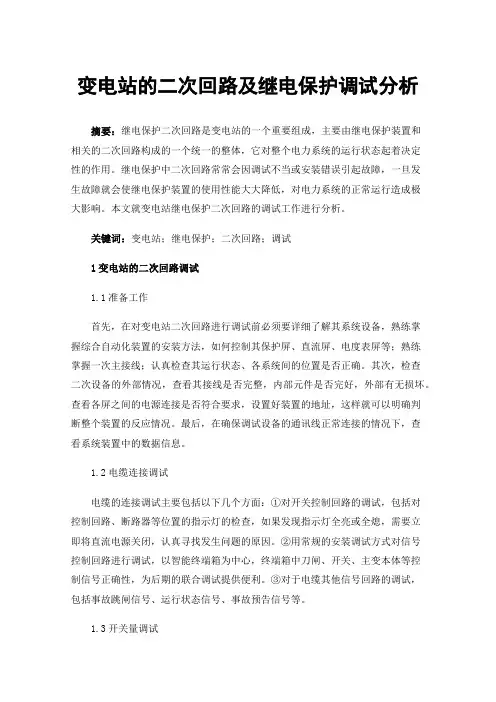

变电站的二次回路及继电保护调试分析摘要：继电保护二次回路是变电站的一个重要组成，主要由继电保护装置和相关的二次回路构成的一个统一的整体，它对整个电力系统的运行状态起着决定性的作用。
继电保护中二次回路常常会因调试不当或安装错误引起故障，一旦发生故障就会使继电保护装置的使用性能大大降低，对电力系统的正常运行造成极大影响。
本文就变电站继电保护二次回路的调试工作进行分析。
关键词：变电站；继电保护；二次回路；调试1变电站的二次回路调试1.1准备工作首先，在对变电站二次回路进行调试前必须要详细了解其系统设备，熟练掌握综合自动化装置的安装方法，如何控制其保护屏、直流屏、电度表屏等；熟练掌握一次主接线；认真检查其运行状态、各系统间的位置是否正确。
其次，检查二次设备的外部情况，查看其接线是否完整，内部元件是否完好，外部有无损坏。
查看各屏之间的电源连接是否符合要求，设置好装置的地址，这样就可以明确判断整个装置的反应情况。
最后，在确保调试设备的通讯线正常连接的情况下，查看系统装置中的数据信息。
1.2电缆连接调试电缆的连接调试主要包括以下几个方面：①对开关控制回路的调试，包括对控制回路、断路器等位置的指示灯的检查，如果发现指示灯全亮或全熄，需要立即将直流电源关闭，认真寻找发生问题的原因。
②用常规的安装调试方式对信号控制回路进行调试，以智能终端箱为中心，终端箱中刀闸、开关、主变本体等控制信号正确性，为后期的联合调试提供便利。
③对于电缆其他信号回路的调试，包括事故跳闸信号、运行状态信号、事故预告信号等。
1.3开关量调试检查后台机刀闸、断路器的状态是否正确，如果与实际情况不吻合需要及时查看刀闸和断路器的触点连接情况，连接不正确时在合适的调度端对电缆中的接线进行更正。
1.4主变压器本体信号的检查主变压器测温电阻通常应有三根出线，以提高测温的精度，其中两根为补偿从主变压器到主控室电缆本身的电阻而共同接测温电阻另一端用，另一根接测温电阻一端。

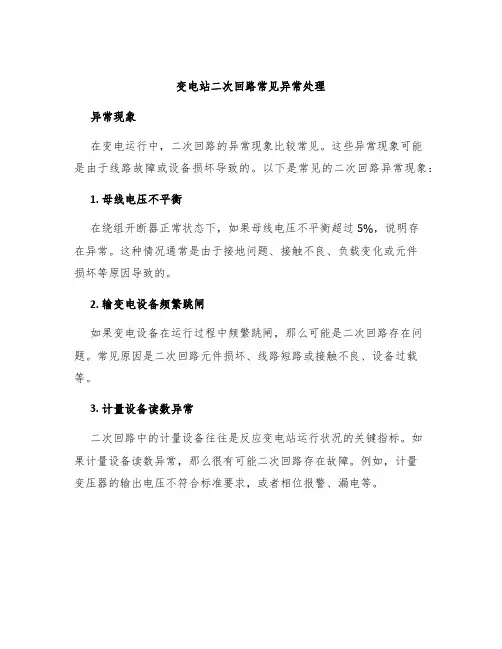

变电站二次回路常见异常处理异常现象在变电运行中，二次回路的异常现象比较常见。
这些异常现象可能是由于线路故障或设备损坏导致的。
以下是常见的二次回路异常现象：1. 母线电压不平衡在绕组开断器正常状态下，如果母线电压不平衡超过5%，说明存在异常。
这种情况通常是由于接地问题、接触不良、负载变化或元件损坏等原因导致的。
2. 输变电设备频繁跳闸如果变电设备在运行过程中频繁跳闸，那么可能是二次回路存在问题。
常见原因是二次回路元件损坏、线路短路或接触不良、设备过载等。
3. 计量设备读数异常二次回路中的计量设备往往是反应变电站运行状况的关键指标。
如果计量设备读数异常，那么很有可能二次回路存在故障。
例如，计量变压器的输出电压不符合标准要求，或者相位报警、漏电等。
4. 保护动作保护装置通常设置在二次回路中，以确保系统的安全运行。
如果保护装置频繁动作，那么说明二次回路存在故障。
常见原因是元件损坏或接触不良、线路短路等。
异常处理出现二次回路异常时，需要进行及时的处理，确保系统的安全稳定运行。
以下是常见的异常处理方法：1. 排查接地问题接地问题往往是母线电压不平衡的主要原因。
如果存在接地问题，需要立即排查。
通常需要检查绝缘状况，确保设备与地之间的电阻在合理范围内。
2. 排查接触不良问题接触不良往往是二次回路中的常见问题。
如果出现异常现象，需要首先检查连接处。
如果发现接触不良，需要及时清理或更换连接件。
3. 检查元件损坏问题二次回路中的元件损坏往往是频繁跳闸、保护动作等现象的主要原因。
如果发现元件损坏，需要及时更换。
4. 排查线路短路问题线路短路往往是保护装置频繁动作的主要原因。
如果发现线路短路，需要及时排查，确保正常运行。
5. 检查设备过载问题过载情况往往是设备频繁跳闸的主要原因。
需要检查负载情况，以确保设备正常运行。
总结二次回路的异常现象多种多样，需要及时处理，以确保变电站的安全稳定运行。
常见的异常处理方法包括排查接地问题、排查接触不良问题、检查元件损坏问题、排查线路短路问题和检查设备过载问题等。
直流母线电压监视装置原理图 --------------------------------- 1直流绝缘监视装置 -------------------------------------------- 1不同点接地危害图 ------------------------------------------- 2带有灯光监视的断路器控制回路（电磁操动机构）------------------ 3带有灯光监视的断路器控制回路（弹簧操动机构）------------------ 5带有灯光监视的断路器控制回路（液压操动机构）------------------ 6闪光装置接线图（由两个中间继电器构成） -------------------------------- 8闪光装置接线图（由闪光继电器构成）-------------------------------------- 9中央复归能重复动作的事故信号装置原理图 ----------------------- 9预告信号装置原理图 ----------------------------------------- 11线路定时限过电流保护原理图---------------------------- 12线路方向过电流保护原理图 ----------------------------------- 13线路三段式电流保护原理图 ----------------------------------- 14线路三段式零序电流保护原理图 ------------------------------- 15双回线的横联差动保护原理图---------------------------- 16双回线电流平衡保护原理图 ----------------------------------- 18变压器瓦斯保护原理图 --------------------------------------- 19双绕组变压器纵差保护原理图 ---------------------------------- 20三绕组变压器差动保护原理图---------------------------- 21变压器复合电压启动的过电流保护原理图 ------------------------ 22单电源三绕组变压器过电流保护原理图 ------------------------- 23变压器过零序电流保护原理图---------------------------- 24变压器中性点直接接地零序电流保护和中性点间隙接地保——24线路三相一次重合闸装置原理图 -------------------------------- 26自动按频率减负荷装置（LALF）原理图 ------------------------ 29储能电容器组接线图 ----------------------------------------- 29小电流接地系统交流绝缘监视原理接线图 ------------------------ 29变压器强油循环风冷却器工作和备用电源自动切换回路图------30变电站事故照明原理接线图 ----------------------------------- 31开关事故跳闸音响回路原理接线图 ----------------------------- 31二次回路展开图说明（10KV线路保护原理图）--------------------------- 32直流回路展开图说明 ----------------------------------------- 331、图E-103为直流母线电压监视装置电路图，请说明其作用答：直流母线电压监视装置主要是反映直流电源电压的高低。
二次回路本理及调试题目之阳早格格创做二次设备：对付一次电气设备举止监视、丈量、把持、统制战起呵护效率的辅帮设备.由二次设备对接成的回路称为二次回路或者二次系统.二次系统的任务：反映一次系统的处事状态，统制一次系统，并正在一次系统爆收障碍时，能使障碍的设备退出运止.二次设备按用途可分为：继电呵护二次回路、丈量仪容二次回路、旗号拆置二次回路、曲流支配电源二次回路等.一．电流互感器（CT）及电压互感器(PT)1.本理：○1CT: 使下压电流按一定比率形成矮压电流并真止绝缘断绝；有中拆CT、套管CT（开关、主变）；还分为充油及搞式等；二次绕组分为多组及抽头可调变比式等.○2PT：使下电压按一定比率形成矮电压并真止绝缘断绝；普遍皆中拆；有充油及搞式等；另有三相式、三相五柱式及单相PT(线路用)等；二次绕组分为主绕组及副绕组（开心三角：为呵护提供整序电压）.2.用途：○1CT:为呵护拆置、计量表计、障碍录波、“四遥”拆置等提供随一次电流按一定比率变更所需的二次电流（包罗相电流及整序电流.）；○2PT：为呵护拆置、计量表计、障碍录波、“四遥”拆置等提供随一次电压按一定比率变更所需的二次电压；3.二次背载：○1CT：矮阻抗运止，没有得开路；二次回路阻抗越下缺面越大；CT二次开路将爆收下矮压危及人身仄安；（备用CT必须稳当短接；戴有可调变比抽头的CT，待用抽头没有得短接.）○2PT: 下阻抗运止，二次回路阻抗越矮缺面越大；没有得短路.4.极性：○1CT：一次电流流进端与二次电流流出端为共极性；○2PT:一次电压尾端与二次电压尾端为共极性.5. 二次线：○1CT：由二次端子电缆引进CT端子箱—统制室—按图纸安排依次串进各拆置所需电流回路；○2PT:由二次端子电缆引进PT端子箱—统制室—按图纸安排依次并接各拆置所需电压回路；6.新拆及调换变革注意事项：○1CT：所有端子、端子排的压接必须精确稳当；一、二次极性考查精确、变比考查精确、伏安个性切合各拆置运止央供；调换CT前最先举止极性考查并精确仔细记录，CT调换后举止的极性考查必须与调换前极性普遍、变比精确、伏安个性应与本CT基础普遍；变比、极性、伏安个性的精确性对付呵护及自动拆置是可能精确推断设备的运奇迹态非常要害，（特天是好动呵护）正在拆置及变革历程中必须宽肃搞佳每一项考查处事，才搞保证十拿九稳.伏安个性数据分解：丈量表计CT、呵护CT、好动CT的鼓战面仄常应依次普及.○2PT:所有端子、端子排的压接必须精确稳当；新拆及二次电缆调换后，必须举止二次回路核相，以谦脚并列运止央供.电力系统三相中性面运止办法：1.中性面没有接场合式：适用于3—10KV系统.仄常运止时，中性面对付天电位为整相间电压对付称；单相接天时中性面位移，相间电压仍对付称，没有效率仄常运止（但是没有克没有及超出2小时.）2.中性面经消弧线圈接场合式：适用于35KV系统.仄常运止时，中性面对付天电位为整相间电压对付称；单相接天时中性面经消弧线圈与对付天电容电流相位好同，缩小电容电流，中性面位移，相间电压仍对付称，没有效率仄常运止.消弧线圈（电抗器）：战变压器一般戴有铁芯战线圈，分歧的是消弧线圈铁芯戴有很多间隙挖有绝缘板，使铁芯没有鼓战，呈线性阻抗；（戴有5—9个分接洽可安排电抗值.）消弧线圈的效率是对付线路接天时的对付天电容电流举止补偿，随着电容电流的缩小使电弧燃烧；普遍采与感抗小于容抗的补偿办法（过补偿），为出线线路的减少留有余天.3.中性面间接接场合式：适用于110KV及以上系统.非障碍相对付天电压为相电压，可落矮绝缘火仄易制价；单相接天时短路电流较大，需呵护拆置动做，切除障碍.二．呵护拆置：呵护拆置的矫正、死少历程：电磁感触型—晶体管型—集成电路型—微机警能型；无论什么形式的呵护拆置对付于二次回路去道皆离没有开基础的结构办法：接流回路（电流、电压）、统制回路（跳合闸）、曲流系统、旗号回路等，正在本量的处事中要从基础观念上流利掌握回路的本量以及与其余回路的关系，搞的心中罕见.呵护定值：普遍由安排核心部分下达定值报告单，呵护处事人员庄重按报告单央供举止呵护整定；（包罗加进的呵护典型、动做值、动做时间、自动拆置的投停等.）呵护拆置的安排、摆设、拆置、调试必须按照四项准则：○1采用性：根据下压系统设备运止的需要，必须有采用天切除障碍部分，包管其余设备的仄常运止；辐射型系统较简朴，对付多电源的搀纯系统去道，呵护拆置的摆设相对付较搀纯，各套呵护拆置的协共及动做止为思量的果素较多；○2赶快性：正在有采用性天切除障碍设备的前提下，尽管采用赶快性；短路电流持绝时间越少对付设备的妨害越大，对付电网系统的危胁越大；○3敏捷性：呵护拆置的动做值（定值）正在估计战整定上要思量一定的敏捷度，以普及对付系统没有仄常情景的反应本领；○4稳当性：正在精确判决障碍本量的情况下，呵护拆置必须包管稳当动做切除障碍设备，没有该拒动；正在本量处事中必须预防“三误”的爆收误碰、误接线、误整定.）；1.线路呵护：○16、10、35KV：（辐射型线路）速断（I段）：按呵护线路齐少的80%估计；过流（II段）：按呵护线路齐少估计，呵护范畴可蔓延到下一线路的速断范畴以内，可动做下一线路速断的后备；反应相间短路障碍跳三相；单相接天没有跳闸.普遍采与没有真足星型接线，可缩小一只CT，仍可谦脚6—10KV中性面没有接天系统央供（分歧线路爆收共相接天时仍没有跳闸，只由呵护拆置收出接天旗号，指示运止值班人员查找接天后，报告线路维护人员巡逻线路处理；分歧线路爆收分歧相二面接天时，形成二相短路，呵护拆置动做切除障碍线路.）○2110KV及以上:整序电流I段：按呵护线路齐少的80%估计.整序电流II段：按呵护线路齐少估计，呵护范畴可蔓延到下一线路的速断范畴以内，可动做下一线路I段的后备；整序电流III段：呵护范畴可蔓延到第三级线路I段呵护范畴内，可动做下一线路齐线的后备；还可动做第三级线路I段范畴内的后备.整序电流I、II、III段：正在多电源的搀纯电网系统中皆戴有整序功率目标关锁；单相接天及相间短路皆可根据动做范畴跳三相.距离呵护：适用于110KV及以上多电源较搀纯的电网系统；反应相间短路障碍；距离I、II、III段的呵护范畴基础与上述整序电流I、II、III段相共;动做个性圆，动做范畴具备目标性，反背短路没有动做.下频呵护：呵护线路齐少；根据被呵护线路二侧电流的目标去判决障碍范畴；中部短路没有跳闸；基根源基本理是由二侧电流统制收讯机下频旗号，根据下频旗号调制后的情况去决断是可跳闸;下频呵护除可独力完毕呵护线路齐少的障碍跳闸任务中，还时常使用于关锁其余呵护，如下频关锁距离、下频关锁整序、下频关锁电流等.光好呵护：基根源基本理是由二侧电流统制辨别区内中障碍，通过光纤旗号对付近去判决动做止为；2.母线好动呵护：适用于35KV及以上多电源变电站的母线呵护；基根源基本理是根据障碍电流的流背去判决障碍范畴；里里短路赶快跳开相映开关，中部短路没有动做；母线的流进电流等于流出电流时没有动做，当出现好电流时坐时动做跳开相映开关；根据母线好动呵护的本理，中部障碍对付其动做止为是一个宽峻的磨练，果此母好呵护的调试精确性至关要害，对付跳闸压板的加进非常审慎；常常皆是正在所有线路投运戴背荷后考证回路精确无误，才接待不妨投运.3.主变呵护：○1瓦斯呵护：本量呵护、有载调压呵护：戴有沉瓦斯跳闸及沉瓦斯（气体）旗号呵护；○2好动呵护：根据主变压器容量树坐；利用主变的流进流出电流之好判决内中部障碍；当主变空载充电时，必须将好动呵护投跳闸，以包管主变里里有短路时赶快跳闸.正在合闸瞬间将爆收励磁涌流并渐渐衰减；涌流中含有渐渐衰减的曲流分量使好动继电器铁芯赶快鼓战爆收制动效率，使好动呵护没有动做，果此好动呵护具备躲过励磁涌流的功能；励磁涌流过后如果是空载电流则呵护没有动做，如果是障碍电流则好动呵护仍不妨赶快动做于跳闸.根据好动呵护的本理，与母好呵护一般，中部障碍对付其动做止也为是一个宽峻的磨练；也需要主变戴背荷考证调试精确后再接待不妨投运.○3过流呵护：整定动做范畴可蔓延到出线线路的终端，动做时限大于出线呵护的过流时间，可动做出线线路的后备呵护；普遍皆设有复合电压关锁（背序电压、矮压）.○4温度呵护：可投旗号及跳闸；○5热却系统齐停呵护：主变热却系统障碍齐停时，收出旗号或者延时跳开各侧开关；○6过背荷旗号拆置：当主变压器背荷电流超出最大额定电流时，延时动做收出过背荷旗号；4.跳合闸回路：○1脚动跳合闸：跳合闸统制开关有6个状态：预合—合闸—合后—预分—分闸—分后，多节交战面分别根据回路需要正在分歧的状态下接通或者断开，以真止各自的功能；合闸回路：曲流统制正电源—统制开关接面—断路器辅帮开枢纽面（断弧）—功能关锁节面（断路器正在非常十分情况下起关锁效率）—合闸交战器线圈—曲流统制背电源.合闸交战器动做后接面接通合闸线圈完毕合闸历程.跳闸回路;曲流统制正电源—统制开关接面—断路器辅帮开枢纽面（断弧）—功能关锁节面（断路器正在非常十分情况下起关锁效率）—跳闸线圈—曲流统制背电源.○2呵护跳闸及自动沉合闸：呵护动做开用出心跳闸继电器—接天接通统制正电源—收至跳闸回路完毕跳闸历程.断路器由呵护动做跳闸后需沉适时，沉合闸拆置接通统制正电源—收至合闸回路完毕合闸历程.自动沉合闸：根据系统运止需要，当呵护拆置动做跳闸需举止一次沉适时，自动沉合闸收出合闸指令，接通合闸回路使断路器沉合，以与消瞬时障碍回复仄常运止.自动沉合闸拆置根据系统运止的需要分为：三相一次沉合闸及单相沉合闸.沉合闸拆置的动做止为:a.脚动合闸开用后加速：脚动合闸于仄常线路时，后加速开用后延时返回；当脚动合闸于障碍线路时，呵护动做经后加速回路瞬时跳闸，自动沉合闸拆置没有收出合闸指令.b.脚动合闸后，普遍正在20秒后自动沉合闸拆置完毕充电准备历程；当运止线路爆收障碍呵护动做跳闸时，自动沉合闸拆置开用，（普遍整定正在0.5秒）举止一次沉合；瞬时障碍正在断路器跳闸后消得，则沉合乐成；若沉合于永暂障碍时，呵护再次动做则加速跳闸（沉合闸正在举止一次沉适时，共时开用后加速.）c.脚动跳闸时：脚动统制开关其中一对付接面给沉合闸拆置搁电，使脚动跳闸后没有再合闸；d.110KV及以上系统设有单项支配机构的，普遍设有单相一次沉合闸；当线路爆收单相接天障碍时，呵护拆置收出指令跳单相，共时沉合闸开用举止一次单相沉合，若瞬时障碍跳闸后消得则沉合乐成，回复仄常运止；若单相沉合于永暂障碍，则呵护动做开用总出心跳三相没有再沉合；e.单相一次沉合闸拆置仅限于单相障碍举止一次沉合闸；当线路爆收相间障碍（二相或者三相短路障碍）时，呵护拆置动做跳三相没有再沉合.（爆收相间障碍的沉合乐成率非常矮，且设备要举止第二次障碍冲打，果此普遍没有再举止沉合.）4.备用电源自投拆置：（BZT）具备单电源及单母线分段的变电站或者用户，为了包管供电的连绝性常设有备用电源自投拆置；基础央供:○1当主供电源得压或者落的很矮时（BZT）拆置应将主电源断路器切断，正在备用电源线路有压的前提下，再自动合上备用电源断路器；○2主供电源线路障碍跳闸，备用电源无电，（BZT）拆置没有该动做；○3电压互感器二次回路断线，（BZT）拆置没有该动做；○4仄常支配时（BZT）拆置没有该动做.5.呵护拆置的调试真量及注意事项：○1定值整定及呵护压板的投停：呵护的整定值应庄重依照安排根据系统央供战各项设备参数估计下达的定值报告单央供举止整定；呵护压板的投停要根据呵护的功能采用（主变好动：主变空载充电前应加进，充电良佳后排除，戴背荷丈量背量无误后加进、母线好动：回路有处事时，最先要排除跳闸压板，待处事完毕戴背荷丈量背量决定无误后加进.）微机呵护拆置除按央供举止盘里压板的投停中还要举止拆置里里硬压板的投停；○2CT极性、变等到伏安个性考查：○3一次通电考查：○4传动考查：（呵护模拟动做及沉合闸）○5二次回路绝缘摇测:(接、曲流回路)○6戴背荷测电流背量（核相）:○7母线戴电后PT二次回路丈量（核相）:○86.曲流与旗号系统：合闸电源、统制电源、旗号回路（事变声响、预报警铃、闪光拆置）等；曲流系统接天的妨害及绝缘检察拆置；7.下频通道：电力系统非常十分运奇迹态：1.系统震荡:2.矮周波:3.系统并列与解裂:4.无功功率补偿：并联电容补偿：普及功率果数；普及设备着力；落矮功率耗费战电能益坏；革新电压品量.。
第一章、微机型二次设备的工作方式一般来说，我们将变电站内所有的微机型二次设备统称为“微机保护”，实际上这个叫法是很不确切的。
从功能上讲，我们可以将变电站自动化系统中的微机型二次设备设备分为微机保护、微机测控、操作箱（目前一般与微机保护整合为一台装置内，以往多为独立装置）、自动装置、远动设备等。
按照这种分类方法，可以将二次回路的分析更加详细，易于理解。
现简单介绍一下各类设备的主要功能：微机保护采集电流量、电压量及相关状态量数据，按照不同的算法实现对电力设备的保护功能，根据计算结果做出判断并发出针对断路器的相应操作指令。
微机测控的主要功能是测量及控制，可以采集电流量、电压量及状态量并能发出针对断路器及其它电动机构的操作指令，取代的是常规变电站中的测量仪表（电流表、电压表、功率表）、就地及远传信号系统和控制回路。
操作箱用于执行各种针对断路器的操作指令，这类指令分为合闸、分闸、闭锁三种，可能来自多个方面，例如本间隔微机保护、微机测控、强电手操装置、外部微机保护、自动装置、本间隔断路器机构等。
自动装置与微机保护的区别在于，自动装置虽然也采集电流、电压，但是只进行简单的数值比较或“有、无”判断，然后按照相对简单的固定逻辑动作发出针对断路器的相应操作指令。
这个工作过程相对于微机保护而言是非常简单的。
1.1微机保护与测控的工作方式微机保护是根据所需功能配置的，也就是说，不同的电力设备配置的微机保护是不同的，但各种微机保护的工作方式是类似的。
一般可概括为“开入”与“开出”两个过程。
事实上，整个变电站自动化系统的所有设备几乎都是以这两种模式工作，只是开入与开出的信息类别不同而已。
微机测控与微机保护的配置原则完全不同，它是对应于断路器配置的，所以，几乎所有的微机测控的功能都是一样的，区别仅在于其容量的大小而已。
如上所述，微机测控的工作方式也可以概括为“开入”与“开出”两个过程。
1.1.1开入微机保护和微机测控的开入量都分为两种：模拟量和数字量。
1.1.1.1模拟量的开入微机保护需要采集电流和电压两种模拟量进行运算，以判断其保护对象是否发生故障。
变电站配电装置中的大电流和高电压必须分别经电流互感器和电压互感器变换成小电流、低电压，才能供微机型保护装置使用。
微机测控开入的模拟量除了电流、电压外，有时还包括温度量（主变压器测温）、直流量（直流电压测量）等。
微机测控开入模拟量的目的主要是获得其数值，同时也进行简单的计算以获得功率等电气量数值。
1.1.1.2数字量的开入数字量也称为开关量，它是由各种设备的辅助接点通过“开/闭”转换提供，只有两种状态。
对于110kV 及以下电压等级的设备而言，微机保护对外部数字量的采集一般只有“闭锁条件”一种，这个回路一般是电压为直流24V的弱电回路。
对于220kV 设备而言，由于配置双套保护装置，两套保护装置之间的联系较为复杂。
微机测控对数字量的采集主要包括断路器机构信号、隔离开关及接地开关状态信号等。
这类开关量的触发装置（即辅助开关）一般在距离主控室较远的地方，为了减少电信号在传输过程中的损失，通常采用电压为直流220V的强电回路进行传输。
同时，为了避免强电系统对弱点系统形成干扰，在进入微机运算单元前，需要使用光耦单元对强电信号进行隔离、转变成弱电信号。
1.1.2开出对微机保护而言，开出是指微机保护根据自身采集的信息，加以运算后对被保护设备目前状况作出的判断以及针对此状况作出的反应，主要包括操作指令、信号输出等反馈行为。
反馈行为是指微机保护的动作永远都是被动的，即受设备故障状态激发而自动执行的。
对微机测控而言，开出指的是对断路器及各种电动机构（隔离开关、接地开关）发出的操作指令。
与微机保护不同的是，微机测控不会产生信号，而且其操作指令也是手动行为的，即人工发出的。
1.1.2.1操作指令一般来讲，微机保护只针对断路器发出操作指令，对线路保护而言，这类指令只有两种：“跳闸”或者“重合闸”；对主变保护、母差保护而言，这类指令只有一种：“跳闸”。
在某些情况下，微机保护会对一些电动设备发出指令，如“主变温度高启动风机”会对主变风冷控制箱内的风机控制回路发出启动命令；对其它微机保护或自动装置发出指令，如“母线差动保护动作闭锁线路重合闸”、“母差动作闭锁备自投”等。
微机保护发出的操作指令属于“自动”范畴。
微机测控发出的操作指令可以针对断路器和各类电动机构，这类指令也只有两种，对应断路器的“跳闸”、“合闸”或者对应电动机构的“分”、“合”。
微机测控测控发出的操作指令属于“手动”范畴，也就是说，微机测控的操作指令必然是人为作业的结果。
1.1.2.2信号输出微机保护输出的信号只有两种：“保护动作”、“重合闸动作”。
线路保护同时具备这两种信号，主变压器保护值输出保护动作一种信号。
至于“装置断电”等信号属于装置自身故障，严格意义上不属于“保护”范畴。
微机测控不产生信号。
严格意义上讲，它会将自己采集的开关量信号进行模式转换后通过网络传输给监控系统，起到单纯的转接作用。
这里所说的“不产生信号”，是相对于微机保护的信号产生原理而言的。
1.2操作箱的工作方式操作箱内安装的是针对断路器的操作回路，用于执行微机保护、微机测控对断路器发出的操作指令。
操作箱的配置原则与微机测控是一致的，即对应于断路器，一台断路器有且只有一台操作箱。
一般来讲，在同一电压等级中，所有类型的微机保护配备的操作箱都是一样的。
在110kV 及以下电压等级的二次设备中，由于操作回路相对简单，目前已不再设置独立的操作箱，而是将操作回路与微机保护整合在一台装置中。
但是需要明确的是，尽管在一台装置中且有一定的电气联系，操作回路与保护回路在功能上仍是完全独立的。
1.3自动装置的工作方式变电站内最常见的自动装置就是备自投装置和低周减载装置。
自动装置的功能主要是为了维护整个变电站的运行，而不是象微机保护一样针对某一个间隔。
例如备自投主要是为了防止全站失压而在失去工作电源后自动接入备用电源，低周减载是为了防止因负荷大于电厂出力造成频率下降导致电网崩溃，按照事先设定的顺序自动切除某些负荷。
自动装置的具体工作过程将在后面的章节中专门详细介绍。
1.4微机保护、测控与操作箱的联系对一个含断路器的设备间隔，其二次系统需要三个独立部分来完成：微机保护、微机测控、操作箱。
这个系统的工作方式有三种，如下所述。
①在后台机上使用监控软件对断路器进行操作时，操作指令通过网络触发微机测控里的控制回路，控制回路发出的对应指令通过控制电缆到达微机保护里的操作箱，操作箱对这些指令进行处理后通过控制电缆发送到断路器机构的控制回路，最终完成操作。
动作流程为：微机测控——操作箱——断路器。
②在测控屏上使用操作把手对断路器进行操作时，操作把手的控制接点与微机测控里的控制回路是并联的关系，操作把手发出的对应指令通过控制电缆到达微机保护里的操作箱，操作箱对这些指令进行处理后通过控制电缆发送到断路器机构的控制回路，最终完成操作。
使用操作把手操作也称为强电手操，它的作用是防止监控系统发生故障时（如后台机“死机”等）无法操作断路器。
所谓“强电”，是指操作的启动回路在直流220V电压下完成，而使用后台机操作时，启动回路在微机测控的弱电回路中。
动作流程为：操作把手——操作箱——断路器。
③微机保护在保护对象发生故障时，根据相应电气量计算的结果做出判断并发出相应的操作指令。
操作指令通过装置内部接线到达操作箱，操作箱对这些指令进行处理后通过控制电缆发送到断路器机构的控制回路，最终完成操作。
动作流程为：微机保护——操作箱——断路器。
微机测控与操作把手的动作都是需要人为操作的，属于“手动”操作；微机保护的动作是自动进行的，属于“自动”操作。
操作类型的区别对于某些自动装置、联锁回路的动作逻辑是重要的判断条件，将在相关的章节中具体介绍。
1.4.1 110kV电压等级二次设备的分布模式针对110kV电压等级设备，目前各大商一讲微机保护与操作箱整合为一台装置，即操作箱不再以独立装置的的形式配置。
以110kV线路为例，各大厂商配置如表1-1 所示。
装在110kV 线路保护屏上，微机测控、操控把手及切换把手安装在110kV 线路测控屏上。
1.4.2 35/10kV电压等级二次设备的分布模式针对35/10kV电压等级的设备，各大厂商均已将其二次设备系统整合为一台装置，推荐就地安装模式（即一次设备为开关柜时，二次设备全部安装在开关上）以节省控制电路。
例如，对10kV 线路，许继公司配置的设备型号是WXH-821，南瑞公司配置的设备型号是RCS-9611，它们都是保护、测控和操作箱一体化的装置。
一般来讲，35kV 线路与10kV 线路使用的二次设备型号是相同的，这是因为其保护配置相同。
第二章电流互感器和电压互感器关于电流互感器和电压互感器的具体工作原理，言语篇幅就不在详细介绍了，本章主要以及各问题为例对这两种设备的选择进行一下简要的介绍。
2.1.电流互感器的选择电流互感器（CT）的作用是将一次设备中的大电流转换成功二次设备使用的小电流，其工作原理相当一个阻抗很小的变压器。
电流互感器一次绕组与主电路串联，二次绕组接负荷。
2.1.1 5A还是1A?电流互感器的变比一般为X：5A。
它的含义是：首先，X 不小于该设备可能出现的最大长期负荷电流，如此即可保证一般情况下CT 二次侧电流不大于5A；其次，在被保护设备发生故障时，在短路电流不使CT 饱和的情况下，CT 二次侧电流可以按照此变比从一次电流折算。
在超高压电厂和变电站中，如果高压配电装置远离控制室，为了增加电流互感器的二次允许负荷，减小连接电缆的导线界面及提高准确等级，多选用二次额定电流为1A 的电流互感器。
相应的，微机保护装置也应选用交流电流输入为1A 的产品。
根据目前新建110kV 变电站的规模及布局，绝大多数都是选用二次侧电流为5A的电流互感器。
2.1.2 10P10、0.5还是0.2？在变电站中，电流互感器用于三种回路：保护回路、测量回路和计量回路，而这三种回路对电流互感器的准确级要求是不同的。
最常见的三种准确级就是我们上面所列的用于保护的10P10、用于测量的0.5 和用于计量的0.2。
简单地讲，测量、计量级绕组着重于精度，即误差要小；保护级绕组着重于抗饱和能力，即在发生短路故障时，一次电流超过额定电流许多倍的情况下，一次电流与二次电流的比值仍在一定允许误差范围内接近理论变比。
对于0.5、0.2 级电流互感器而言，0.5 或0.2 就是其比值误差，计算公式为：(I A-I B)/ I B。
式中I A为二次侧实测电流；I B为根据一次侧实测电流和理论变比折算出的理论二次电流。
比值差的最小值分别为±0.5％和±0.2％。
