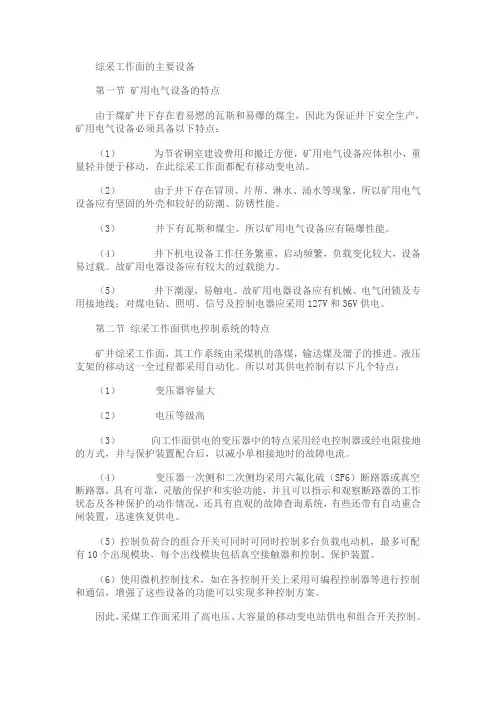

综采工作面的主要设备第一节矿用电气设备的特点由于煤矿井下存在着易燃的瓦斯和易爆的煤尘，因此为保证井下安全生产，矿用电气设备必须具备以下特点：（1）为节省硐室建设费用和搬迁方便，矿用电气设备应体积小，重量轻并便于移动，在此综采工作面都配有移动变电站。

（2）由于井下存在冒顶、片帮、淋水、涌水等现象，所以矿用电气设备应有坚固的外壳和较好的防潮、防锈性能。

（3）井下有瓦斯和煤尘。

所以矿用电气设备应有隔爆性能。

（4）井下机电设备工作任务繁重，启动频繁，负载变化较大，设备易过载。

故矿用电器设备应有较大的过载能力。

（5）井下潮湿，易触电。

故矿用电器设备应有机械、电气闭锁及专用接地线；对煤电钻、照明、信号及控制电器应采用127V和36V供电。

第二节综采工作面供电控制系统的特点矿井综采工作面，其工作系统由采煤机的落煤，输送煤及溜子的推进。

液压支架的移动这一全过程都采用自动化。

所以对其供电控制有以下几个特点：（1）变压器容量大（2）电压等级高（3）向工作面供电的变压器中的特点采用经电控制器或经电阻接地的方式，并与保护装置配合后，以减小单相接地时的故障电流。

（4）变压器一次侧和二次侧均采用六氟化硫（SF6）断路器或真空断路器，具有可靠，灵敏的保护和实验功能，并且可以指示和观察断路器的工作状态及各种保护的动作情况，还具有直观的故障查询系统，有些还带有自动重合闸装置，迅速恢复供电。

（5）控制负荷合的组合开关可同时可同时控制多台负载电动机，最多可配有10个出现模块，每个出线模块包括真空接触器和控制、保护装置。

（6）使用微机控制技术，如在各控制开关上采用可编程控制器等进行控制和通信，增强了这些设备的功能可以实现多种控制方案。

因此，采煤工作面采用了高电压、大容量的移动变电站供电和组合开关控制。

第三节综采工作面设备的选择在此设计中综采工作面所用的电气设备有：矿用隔爆组合式移动变电站、电牵引采煤机、低压馈电开关、隔爆电磁启动器，可弯曲刮板输送机、电液控制液压支架、破碎机、转载机、带式皮带输送机、乳化液泵站、喷雾泵、安全液压绞车等。

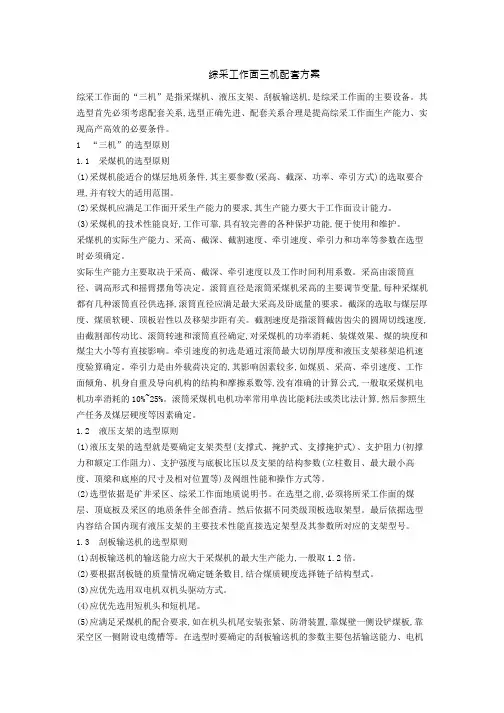

综采工作面三机配套方案综采工作面的“三机”是指采煤机、液压支架、刮板输送机,是综采工作面的主要设备。

其选型首先必须考虑配套关系,选型正确先进、配套关系合理是提高综采工作面生产能力、实现高产高效的必要条件。

1 “三机”的选型原则1.1 采煤机的选型原则(1)采煤机能适合的煤层地质条件,其主要参数(采高、截深、功率、牵引方式)的选取要合理,并有较大的适用范围。

(2)采煤机应满足工作面开采生产能力的要求,其生产能力要大于工作面设计能力。

(3)采煤机的技术性能良好,工作可靠,具有较完善的各种保护功能,便于使用和维护。

采煤机的实际生产能力、采高、截深、截割速度、牵引速度、牵引力和功率等参数在选型时必须确定。

实际生产能力主要取决于采高、截深、牵引速度以及工作时间利用系数。

采高由滚筒直径、调高形式和摇臂摆角等决定。

滚筒直径是滚筒采煤机采高的主要调节变量,每种采煤机都有几种滚筒直径供选择,滚筒直径应满足最大采高及卧底量的要求。

截深的选取与煤层厚度、煤质软硬、顶板岩性以及移架步距有关。

截割速度是指滚筒截齿齿尖的圆周切线速度,由截割部传动比、滚筒转速和滚筒直径确定,对采煤机的功率消耗、装煤效果、煤的块度和煤尘大小等有直接影响。

牵引速度的初选是通过滚筒最大切削厚度和液压支架移架追机速度验算确定。

牵引力是由外载荷决定的,其影响因素较多,如煤质、采高、牵引速度、工作面倾角、机身自重及导向机构的结构和摩擦系数等,没有准确的计算公式,一般取采煤机电机功率消耗的10%~25%。

滚筒采煤机电机功率常用单齿比能耗法或类比法计算,然后参照生产任务及煤层硬度等因素确定。

1.2 液压支架的选型原则(1)液压支架的选型就是要确定支架类型(支撑式、掩护式、支撑掩护式)、支护阻力(初撑力和额定工作阻力)、支护强度与底板比压以及支架的结构参数(立柱数目、最大最小高度、顶梁和底座的尺寸及相对位置等)及阀组性能和操作方式等。

(2)选型依据是矿井采区、综采工作面地质说明书。

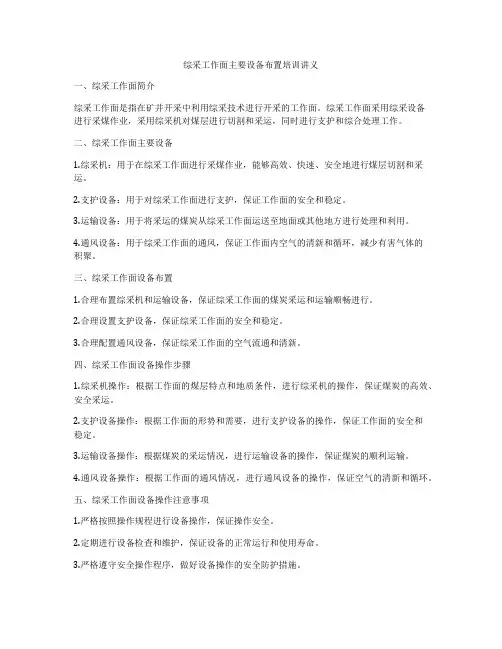

综采工作面主要设备布置培训讲义一、综采工作面简介综采工作面是指在矿井开采中利用综采技术进行开采的工作面。

综采工作面采用综采设备进行采煤作业，采用综采机对煤层进行切割和采运，同时进行支护和综合处理工作。

二、综采工作面主要设备1.综采机：用于在综采工作面进行采煤作业，能够高效、快速、安全地进行煤层切割和采运。

2.支护设备：用于对综采工作面进行支护，保证工作面的安全和稳定。

3.运输设备：用于将采运的煤炭从综采工作面运送至地面或其他地方进行处理和利用。

4.通风设备：用于综采工作面的通风，保证工作面内空气的清新和循环，减少有害气体的积聚。

三、综采工作面设备布置1.合理布置综采机和运输设备，保证综采工作面的煤炭采运和运输顺畅进行。

2.合理设置支护设备，保证综采工作面的安全和稳定。

3.合理配置通风设备，保证综采工作面的空气流通和清新。

四、综采工作面设备操作步骤1.综采机操作：根据工作面的煤层特点和地质条件，进行综采机的操作，保证煤炭的高效、安全采运。

2.支护设备操作：根据工作面的形势和需要，进行支护设备的操作，保证工作面的安全和稳定。

3.运输设备操作：根据煤炭的采运情况，进行运输设备的操作，保证煤炭的顺利运输。

4.通风设备操作：根据工作面的通风情况，进行通风设备的操作，保证空气的清新和循环。

五、综采工作面设备操作注意事项1.严格按照操作规程进行设备操作，保证操作安全。

2.定期进行设备检查和维护，保证设备的正常运行和使用寿命。

3.严格遵守安全操作程序，做好设备操作的安全防护措施。

4.做好设备操作的记录和报告，及时反馈设备使用情况和问题，以便及时处理和改进。

六、综采工作面设备操作培训1.对操作人员进行综采工作面设备操作培训，提高操作技能和安全意识。

2.培训内容包括设备操作规程、安全操作程序、设备故障处理和维护等。

3.培训时要注重实际操作和案例分析，增强学员的操作技能和应对突发情况的能力。

4.定期进行设备操作培训和考核，保证操作人员的操作水平和安全意识。
