电容器主要技术参数的标注方法

电容器（简称电容）也是一种基本的电子元件，和电阻一样，几乎每种电子电路中都离不开它。

它在电路中的文字符号是英文字母C。

一'电容器的定义电容器是由两个金属导体中间夹一层绝缘体（又称电介质），在金属导体引出两电极而构成。

当在两个金属电极间加上电压时，电极上就会贮存电荷。

所以，电容器实际上是贮存电荷（电能）的元件。

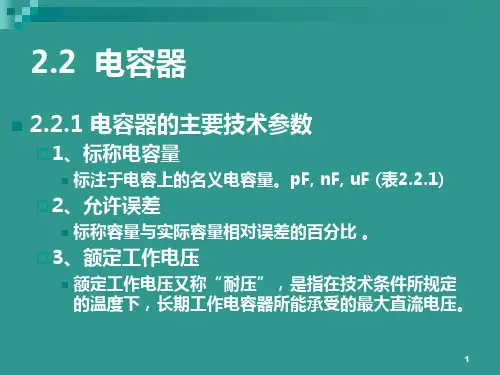

二、电容的主要技术参数1、标称容量和偏差⑴标称容量是标志在电容器上电容的名义容量。

电容器的电容量（亦称电容），是指电容器两端加上电压后贮存电荷能力的大小。

电容量的单位是法拉（F）,简称法。

通常法的单位太大，常用它的百万分之一作单位，称为微法（uF）,更小的单位是皮法（pF）,它们之间的关系是：lF=106uF=10,2pFo⑵容量误差二（实际容量-标称容量）/标称容量X100%常见电容的允许误差分为三级：I级为±5%,II级为±10%,IH级为±20%,分别用字母J、K、M表示。

2、额定工作电压额定工作电压（亦称耐压）是指电容器在电路中规定的工作温度范围内，可连续工作而不被击穿的加在电容器上的最高电压。

实际应用中，电路的工作电压绝对不允许超过该值。

额定工作电压一般标在电容器外壳上。

1、绝缘电阻及漏电流电容介质不可能绝对不导电，当电容加上直流工作电压时，总有漏电流产生。

若漏电流太大，电容就会发热损坏严重的会使外壳破裂，电解阻容电解液则会向外溅飞射。

除了电解电容外一般电容只要质量良好,其漏电电流是极小的，故用绝缘电阻参数来表示其绝缘性能;而电解电容因漏电流较大,故用漏电流表示其绝缘性能（与容量成正比）。

电容的绝缘电阻及漏电流是重要的性能参数。

电子设备的故障有不少都是因某个电容漏电太大、击穿而造成的，所以我们不要轻视这个参数。

三、电容的标示方法1、直标法指在产品表面直接标志出主要参数和技术指标的方法。

2、色标法电容量的色标法规定类似电阻值的色标法规定，其单位为皮法（pF）。

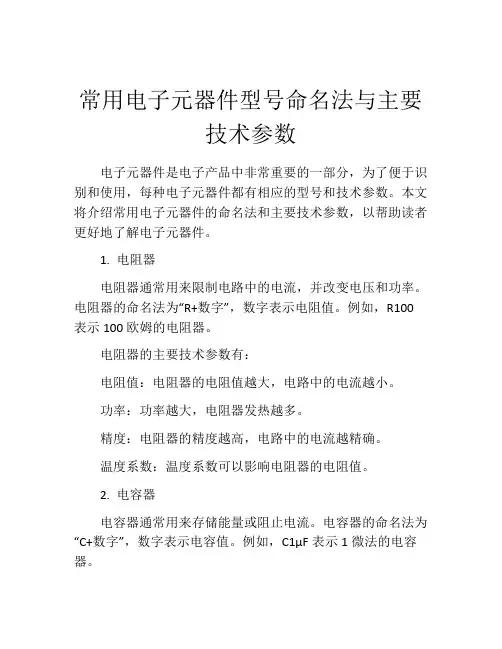

常用电子元器件型号命名法与主要技术参数电子元器件是电子产品中非常重要的一部分，为了便于识别和使用，每种电子元器件都有相应的型号和技术参数。

本文将介绍常用电子元器件的命名法和主要技术参数，以帮助读者更好地了解电子元器件。

1. 电阻器电阻器通常用来限制电路中的电流，并改变电压和功率。

电阻器的命名法为“R+数字”，数字表示电阻值。

例如，R100表示100欧姆的电阻器。

电阻器的主要技术参数有：电阻值：电阻器的电阻值越大，电路中的电流越小。

功率：功率越大，电阻器发热越多。

精度：电阻器的精度越高，电路中的电流越精确。

温度系数：温度系数可以影响电阻器的电阻值。

2. 电容器电容器通常用来存储能量或阻止电流。

电容器的命名法为“C+数字”，数字表示电容值。

例如，C1μF表示1微法的电容器。

电容器的主要技术参数有：电容值：电容值越大，电容器可以存储的电力越大。

电压：电容器的电压越高，它可以承受的电力也越高。

电容器类型：电容器根据构造材料的不同，分为有机电容器和无机电容器。

3. 二极管二极管通常用来控制电流的方向。

二极管的命名法为“D+数字”，数字表示型号。

例如，D1N4148表示1N4148型号的二极管。

二极管的主要技术参数有：正向工作电压：正向工作电压是二极管正向工作时的最大电压。

反向击穿电压：反向击穿电压是二极管能承受的最大反向电压。

反向电流：反向电流是二极管反向工作时的电流。

4. 晶体管晶体管通常用来放大电流和控制电路。

晶体管的命名法为“Q+数字”，数字表示型号。

例如，Q2N3904表示2N3904型号的晶体管。

晶体管的主要技术参数有：最大工作电压：最大工作电压代表晶体管工作的最大电压。

最大功率：最大功率代表晶体管可以承受的最大功率。

放大系数：放大系数代表晶体管从输入信号到输出信号的增益。

5. 电感器电感器通常用来阻止电路中的交流电流。

电感器的命名法为“L+数字”，数字表示型号。

例如，L100表示100微亨的电感器。

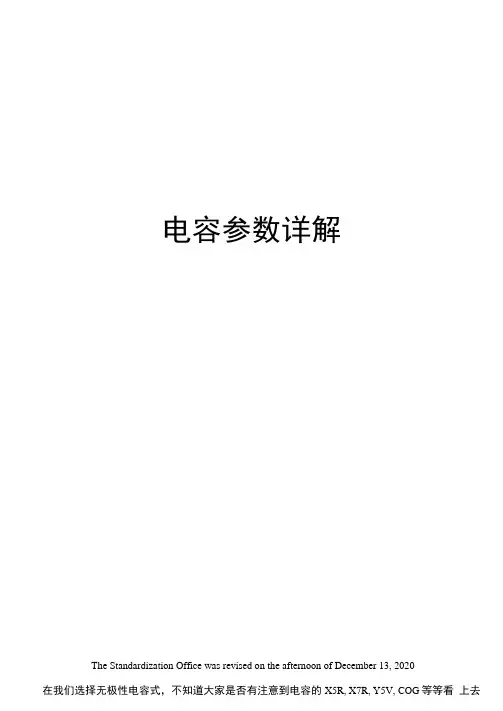

电容参数详解The Standardization Office was revised on the afternoon of December 13, 2020在我们选择无极性电容式，不知道大家是否有注意到电容的X5R, X7R, Y5V, COG等等看上去很奇怪的参数，有些摸不着头脑，本人特意为此查阅了相关的文献，现在翻译出来奉献给大家。

这类参数描述了电容采用的电介质材料类别，温度特性以及误差等参数，不同的值也对应着—定的电容容量的范围。

具体来说，就是：X7R常用于容量为33OOpF~的电容这类电容适用于滤波，耦合等场合，电介质常数比较大，当温度从LC变化为70°C时，电容容量的变化为±15%；Y5P与Y5V常用于容量为150pF~2nF的电容温度范围比较宽，随着温度变化，电容容量变化范围为士10%或者+22%/-82%。

对于其他的编码与温度特性的关系，大家可以参考表牛1。

例如，X5R的意思就是该电容的正常工作温度为-55。

6+85匸对应的电容容量变化为±15%。

表4-1电容的温度与容量误差编码F面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

—:NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由钿、彩和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55C。

到+ 125C0时容量变化为0±30ppm/C°,电容量随频率的变化小于士AC。

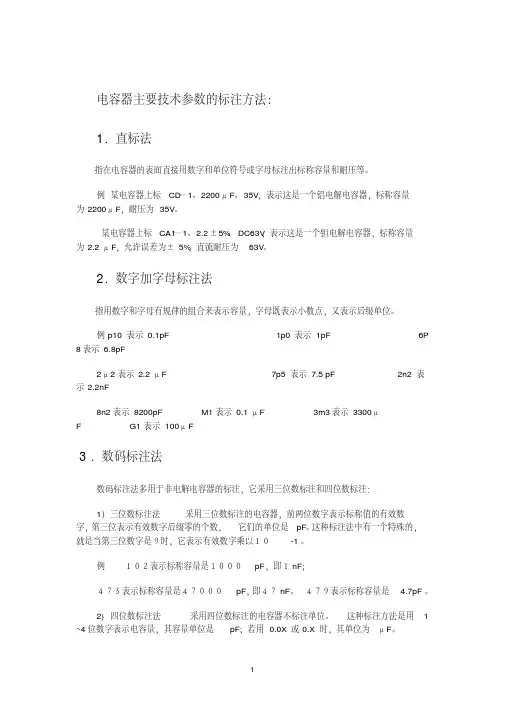

电容器主要技术参数的标注方法：1．直标法指在电容器的表面直接用数字和单位符号或字母标注出标称容量和耐压等。

例某电容器上标CD—1、2200μF、35V，表示这是一个铝电解电容器，标称容量为2200μF，耐压为35V。

某电容器上标CA1—1、2.2±5%、DC63V，表示这是一个钽电解电容器，标称容量为2.2μF，允许误差为±5%，直流耐压为63V。

2．数字加字母标注法指用数字和字母有规律的组合来表示容量，字母既表示小数点，又表示后缀单位。

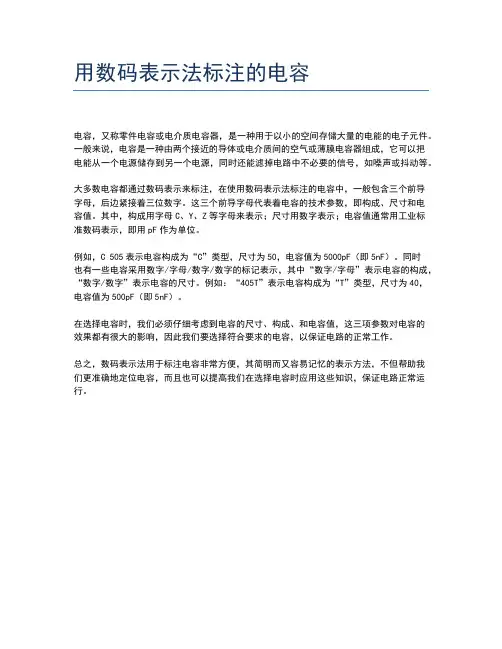

例 p10表示0.1pF 1p0表示1pF 6P 8表示6.8pF2μ2表示2.2μF 7p5表示7.5 pF 2n2表示2.2nF8n2表示8200pF M1表示0.1μF 3m3表示3300μF G1表示100μF3．数码标注法数码标注法多用于非电解电容器的标注，它采用三位数标注和四位数标注：1）三位数标注法采用三位数标注的电容器，前两位数字表示标称值的有效数字，第三位表示有效数字后缀零的个数，它们的单位是pF。

这种标注法中有一个特殊的，就是当第三位数字是９时，它表示有效数字乘以１０-1。

例１０２表示标称容量是１０００pF，即１nF；４７３表示标称容量是４７０００pF，即４７nF。

４７９表示标称容量是 4.7pF。

2) 四位数标注法采用四位数标注的电容器不标注单位。

这种标注方法是用1 ~4位数字表示电容量，其容量单位是pF；若用0.0X或0.X时，其单位为μF。

例 47表示标称容量是47 pF ；0.56表示标称容量是0.56μF 。

采用数码标注的，有些后面带的还有字母，它表示允许误差。

识别方法：D——±0.5% F——±1% G——±2%J——±5% K——±10% M——±20%例 223J表示标称容量是22000 pF，误差为±5% 。

4．电容器容量允许误差的标注方法电容器容量允许误差的标注方法主要有三种：1）用字母表误差识别方法：B——±0.1% C——±0.25% D——±0. 5%F——±1% G——±2% J——±5%K——±10% M——±20% N——±30%例 223J表示标称容量是22000 pF，误差为±5% 。

容量与误差：实际电容量和标称电容量允许的最大偏差范围。

一般分为3级：I级±5%，II级±10%，III级±20%。

在有些情况下，还有0级，误差为±20%。

精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。

常用的电容器其精度等级和电阻器的表示方法相同。

用字母表示：D——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M ——III级——±20%。

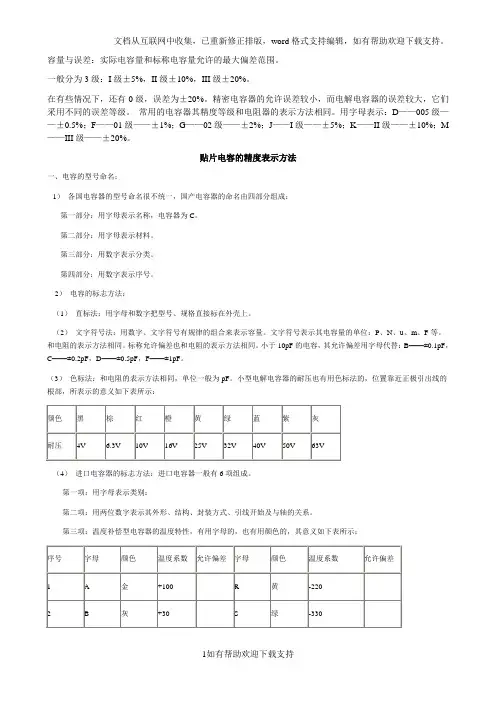

贴片电容的精度表示方法一、电容的型号命名：1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

（3）色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：（4）进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：备注：温度系数的单位10e -6/℃；允许偏差是% 。

第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。

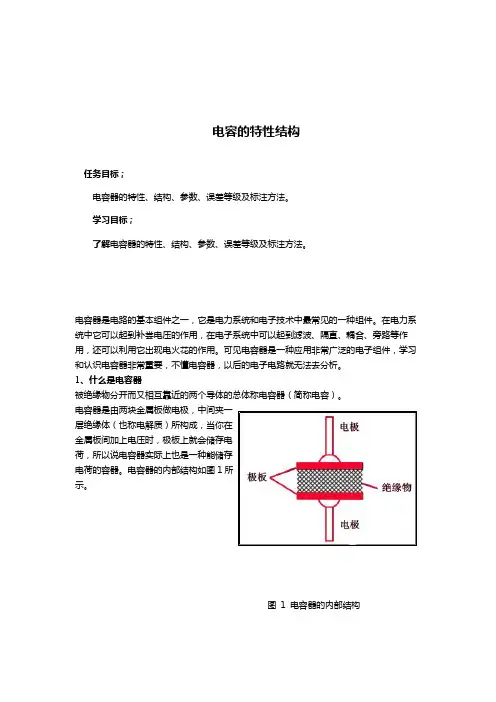

电容的特性结构任务目标；电容器的特性、结构、参数、误差等级及标注方法。

学习目标；了解电容器的特性、结构、参数、误差等级及标注方法。

电容器是电路的基本组件之一，它是电力系统和电子技术中最常见的一种组件。

在电力系统中它可以起到补尝电压的作用，在电子系统中可以起到滤波、隔直、耦合、旁路等作用，还可以利用它出现电火花的作用。

可见电容器是一种应用非常广泛的电子组件，学习和认识电容器非常重要，不懂电容器，以后的电子电路就无法去分析。

1、什么是电容器被绝缘物分开而又相互靠近的两个导体的总体称电容器（简称电容）。

电容器是由两块金属板做电极，中间夹一层绝缘体（也称电解质）所构成，当你在金属板间加上电压时，极板上就会储存电荷，所以说电容器实际上也是一种能储存电荷的容器。

电容器的内部结构如图1所示。

图1 电容器的内部结构2、电容器在电路中的图形符号电容器在电路中用字母“C”表示，其电路符号如图2所示。

图2电容器电路符号a）为固定电容b）为电解电容的简化符号c）为电解电容d）为可变电容e）为微调电容f）为国外电解电容符号3、电容器的分类1.按结构分类：固定电容、可变电容、微调电容。

2.按介质材料分类：以空气为介质、电解介质、无机介质、有机介质。

3.按封装形式分类：圆柱形、长方形、圆片型、球型、方形等。

4.按用途分类：高频电容、低频电容、高压电容、低压电容。

5.按极性分类：有极性电容和无极性电容。

4、电容器的特性电容器的特性是通交隔直，也就是说，交流电可以通过，而直流电不可以通过，为什么呢？电容器的特性要比电阻器复杂得多，掌握和弄通电容器的特性是分析电路的关键所在，很多情况下，对电路工作的工作原理分析不正确或根本无从下手，其原因是对元器件的特性不了解，所以掌握电容器的主要特性及其相应的变化是分析电容器参与电路工作原理的基础。

1）电容器的通交特性电容器接在交流电路中（交流电的电压绝对不能超过接入电容器的直流耐压），由于交流电的大小和方向在随着时间的变化而变化，致使电容器进行反复的充电和放电，电路中相应不断的出现交变的电流，电路中一直有交流电流的流动，就好似交流电能直接通过电容器，即通交流。

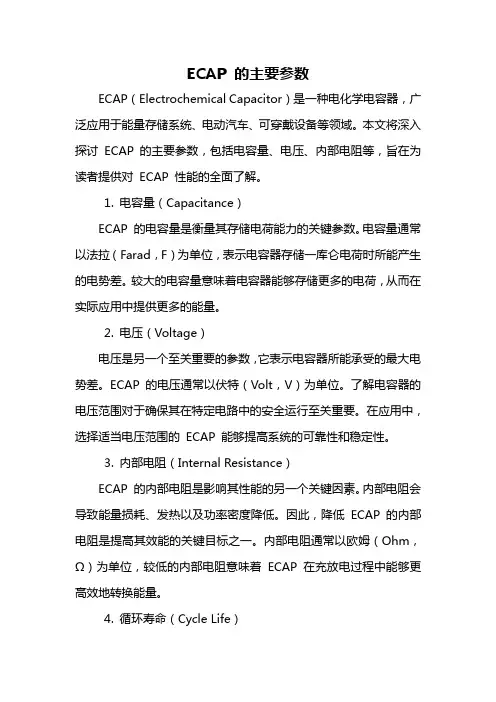

ECAP 的主要参数ECAP（Electrochemical Capacitor）是一种电化学电容器，广泛应用于能量存储系统、电动汽车、可穿戴设备等领域。

本文将深入探讨ECAP 的主要参数，包括电容量、电压、内部电阻等，旨在为读者提供对ECAP 性能的全面了解。

1. 电容量（Capacitance）ECAP 的电容量是衡量其存储电荷能力的关键参数。

电容量通常以法拉（Farad，F）为单位，表示电容器存储一库仑电荷时所能产生的电势差。

较大的电容量意味着电容器能够存储更多的电荷，从而在实际应用中提供更多的能量。

2. 电压（Voltage）电压是另一个至关重要的参数，它表示电容器所能承受的最大电势差。

ECAP 的电压通常以伏特（Volt，V）为单位。

了解电容器的电压范围对于确保其在特定电路中的安全运行至关重要。

在应用中，选择适当电压范围的ECAP 能够提高系统的可靠性和稳定性。

3. 内部电阻（Internal Resistance）ECAP 的内部电阻是影响其性能的另一个关键因素。

内部电阻会导致能量损耗、发热以及功率密度降低。

因此，降低ECAP 的内部电阻是提高其效能的关键目标之一。

内部电阻通常以欧姆（Ohm，Ω）为单位，较低的内部电阻意味着ECAP 在充放电过程中能够更高效地转换能量。

4. 循环寿命（Cycle Life）循环寿命是衡量ECAP 耐久性的参数，表示电容器能够经受多少次充放电循环而不损失性能。

ECAP 的循环寿命对于其在电动汽车、可穿戴设备等领域的应用至关重要。

循环寿命的提高意味着更长的使用寿命和更可靠的性能。

5. 能量密度（Energy Density）能量密度是指电容器存储单位体积或质量的能量。

对于能量密度的要求通常与应用有关，不同的领域对ECAP 的能量密度有不同的要求。

提高ECAP 的能量密度可以增加其在各种应用中的灵活性和适用性。

6. 功率密度（Power Density）与能量密度相似，功率密度是衡量ECAP 在单位体积或质量下提供的功率的指标。
