电容器主要技术参数的标注方法

电容器（简称电容）也是一种基本的电子元件，和电阻一样，几乎每种电子电路中都离不开它。

它在电路中的文字符号是英文字母C。

一'电容器的定义电容器是由两个金属导体中间夹一层绝缘体（又称电介质），在金属导体引出两电极而构成。

当在两个金属电极间加上电压时，电极上就会贮存电荷。

所以，电容器实际上是贮存电荷（电能）的元件。

二、电容的主要技术参数1、标称容量和偏差⑴标称容量是标志在电容器上电容的名义容量。

电容器的电容量（亦称电容），是指电容器两端加上电压后贮存电荷能力的大小。

电容量的单位是法拉（F）,简称法。

通常法的单位太大，常用它的百万分之一作单位，称为微法（uF）,更小的单位是皮法（pF）,它们之间的关系是：lF=106uF=10,2pFo⑵容量误差二（实际容量-标称容量）/标称容量X100%常见电容的允许误差分为三级：I级为±5%,II级为±10%,IH级为±20%,分别用字母J、K、M表示。

2、额定工作电压额定工作电压（亦称耐压）是指电容器在电路中规定的工作温度范围内，可连续工作而不被击穿的加在电容器上的最高电压。

实际应用中，电路的工作电压绝对不允许超过该值。

额定工作电压一般标在电容器外壳上。

1、绝缘电阻及漏电流电容介质不可能绝对不导电，当电容加上直流工作电压时，总有漏电流产生。

若漏电流太大，电容就会发热损坏严重的会使外壳破裂，电解阻容电解液则会向外溅飞射。

除了电解电容外一般电容只要质量良好,其漏电电流是极小的，故用绝缘电阻参数来表示其绝缘性能;而电解电容因漏电流较大,故用漏电流表示其绝缘性能（与容量成正比）。

电容的绝缘电阻及漏电流是重要的性能参数。

电子设备的故障有不少都是因某个电容漏电太大、击穿而造成的，所以我们不要轻视这个参数。

三、电容的标示方法1、直标法指在产品表面直接标志出主要参数和技术指标的方法。

2、色标法电容量的色标法规定类似电阻值的色标法规定，其单位为皮法（pF）。

常用电子元器件型号命名法与主要技术参数电子元器件是电子产品中非常重要的一部分，为了便于识别和使用，每种电子元器件都有相应的型号和技术参数。

本文将介绍常用电子元器件的命名法和主要技术参数，以帮助读者更好地了解电子元器件。

1. 电阻器电阻器通常用来限制电路中的电流，并改变电压和功率。

电阻器的命名法为“R+数字”，数字表示电阻值。

例如，R100表示100欧姆的电阻器。

电阻器的主要技术参数有：电阻值：电阻器的电阻值越大，电路中的电流越小。

功率：功率越大，电阻器发热越多。

精度：电阻器的精度越高，电路中的电流越精确。

温度系数：温度系数可以影响电阻器的电阻值。

2. 电容器电容器通常用来存储能量或阻止电流。

电容器的命名法为“C+数字”，数字表示电容值。

例如，C1μF表示1微法的电容器。

电容器的主要技术参数有：电容值：电容值越大，电容器可以存储的电力越大。

电压：电容器的电压越高，它可以承受的电力也越高。

电容器类型：电容器根据构造材料的不同，分为有机电容器和无机电容器。

3. 二极管二极管通常用来控制电流的方向。

二极管的命名法为“D+数字”，数字表示型号。

例如，D1N4148表示1N4148型号的二极管。

二极管的主要技术参数有：正向工作电压：正向工作电压是二极管正向工作时的最大电压。

反向击穿电压：反向击穿电压是二极管能承受的最大反向电压。

反向电流：反向电流是二极管反向工作时的电流。

4. 晶体管晶体管通常用来放大电流和控制电路。

晶体管的命名法为“Q+数字”，数字表示型号。

例如，Q2N3904表示2N3904型号的晶体管。

晶体管的主要技术参数有：最大工作电压：最大工作电压代表晶体管工作的最大电压。

最大功率：最大功率代表晶体管可以承受的最大功率。

放大系数：放大系数代表晶体管从输入信号到输出信号的增益。

5. 电感器电感器通常用来阻止电路中的交流电流。

电感器的命名法为“L+数字”，数字表示型号。

例如，L100表示100微亨的电感器。

容量与误差：实际电容量和标称电容量允许的最大偏差范围。

一般分为3级：I级±5%，II级±10%，III级±20%。

在有些情况下，还有0级，误差为±20%。

精密电容器的允许误差较小，而电解电容器的误差较大，它们采用不同的误差等级。

常用的电容器其精度等级和电阻器的表示方法相同。

用字母表示：D——005级——±0.5%；F——01级——±1%；G——02级——±2%；J——I级——±5%；K——II级——±10%；M ——III级——±20%。

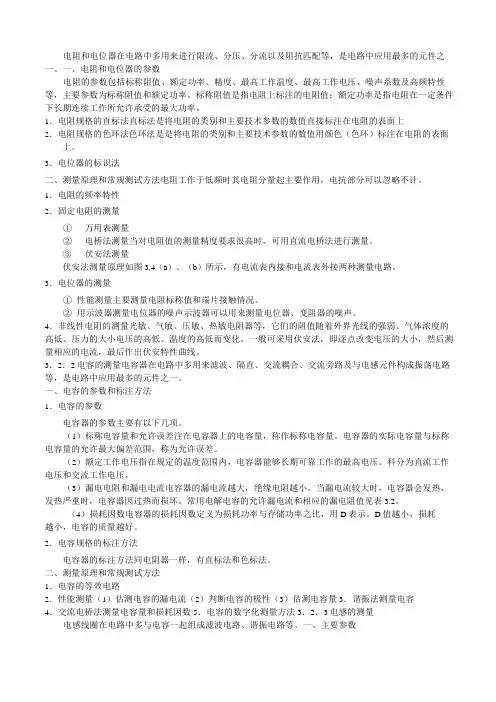

贴片电容的精度表示方法一、电容的型号命名：1）各国电容器的型号命名很不统一，国产电容器的命名由四部分组成：第一部分：用字母表示名称，电容器为C。

第二部分：用字母表示材料。

第三部分：用数字表示分类。

第四部分：用数字表示序号。

2）电容的标志方法：（1）直标法：用字母和数字把型号、规格直接标在外壳上。

（2）文字符号法：用数字、文字符号有规律的组合来表示容量。

文字符号表示其电容量的单位：P、N、u、m、F等。

和电阻的表示方法相同。

标称允许偏差也和电阻的表示方法相同。

小于10pF的电容，其允许偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F——±1pF。

（3）色标法：和电阻的表示方法相同，单位一般为pF。

小型电解电容器的耐压也有用色标法的，位置靠近正极引出线的根部，所表示的意义如下表所示：（4）进口电容器的标志方法：进口电容器一般有6项组成。

第一项：用字母表示类别：第二项：用两位数字表示其外形、结构、封装方式、引线开始及与轴的关系。

第三项：温度补偿型电容器的温度特性，有用字母的，也有用颜色的，其意义如下表所示：备注：温度系数的单位10e -6/℃；允许偏差是% 。

第四项：用数字和字母表示耐压，字母代表有效数值，数字代表被乘数的10的幂。

电容的特性结构任务目标；电容器的特性、结构、参数、误差等级及标注方法。

学习目标；了解电容器的特性、结构、参数、误差等级及标注方法。

电容器是电路的基本组件之一，它是电力系统和电子技术中最常见的一种组件。

在电力系统中它可以起到补尝电压的作用，在电子系统中可以起到滤波、隔直、耦合、旁路等作用，还可以利用它出现电火花的作用。

可见电容器是一种应用非常广泛的电子组件，学习和认识电容器非常重要，不懂电容器，以后的电子电路就无法去分析。

1、什么是电容器被绝缘物分开而又相互靠近的两个导体的总体称电容器（简称电容）。

电容器是由两块金属板做电极，中间夹一层绝缘体（也称电解质）所构成，当你在金属板间加上电压时，极板上就会储存电荷，所以说电容器实际上也是一种能储存电荷的容器。

电容器的内部结构如图1所示。

图1 电容器的内部结构2、电容器在电路中的图形符号电容器在电路中用字母“C”表示，其电路符号如图2所示。

图2电容器电路符号a）为固定电容b）为电解电容的简化符号c）为电解电容d）为可变电容e）为微调电容f）为国外电解电容符号3、电容器的分类1.按结构分类：固定电容、可变电容、微调电容。

2.按介质材料分类：以空气为介质、电解介质、无机介质、有机介质。

3.按封装形式分类：圆柱形、长方形、圆片型、球型、方形等。

4.按用途分类：高频电容、低频电容、高压电容、低压电容。

5.按极性分类：有极性电容和无极性电容。

4、电容器的特性电容器的特性是通交隔直，也就是说，交流电可以通过，而直流电不可以通过，为什么呢？电容器的特性要比电阻器复杂得多，掌握和弄通电容器的特性是分析电路的关键所在，很多情况下，对电路工作的工作原理分析不正确或根本无从下手，其原因是对元器件的特性不了解，所以掌握电容器的主要特性及其相应的变化是分析电容器参与电路工作原理的基础。

1）电容器的通交特性电容器接在交流电路中（交流电的电压绝对不能超过接入电容器的直流耐压），由于交流电的大小和方向在随着时间的变化而变化，致使电容器进行反复的充电和放电，电路中相应不断的出现交变的电流，电路中一直有交流电流的流动，就好似交流电能直接通过电容器，即通交流。

用数码表示法标注的电容
电容，又称零件电容或电介质电容器，是一种用于以小的空间存储大量的电能的电子元件。

一般来说，电容是一种由两个接近的导体或电介质间的空气或薄膜电容器组成，它可以把
电能从一个电源储存到另一个电源，同时还能滤掉电路中不必要的信号，如噪声或抖动等。

大多数电容都通过数码表示来标注，在使用数码表示法标注的电容中，一般包含三个前导
字母，后边紧接着三位数字。

这三个前导字母代表着电容的技术参数，即构成、尺寸和电
容值。

其中，构成用字母C、Y、Z等字母来表示；尺寸用数字表示；电容值通常用工业标
准数码表示，即用pF作为单位。

例如，C 505表示电容构成为“C”类型，尺寸为50，电容值为5000pF（即5nF）。

同时
也有一些电容采用数字/字母/数字/数字的标记表示，其中“数字/字母”表示电容的构成，“数字/数字”表示电容的尺寸。

例如：“405T”表示电容构成为“T”类型，尺寸为40，电容值为500pF（即5nF）。

在选择电容时，我们必须仔细考虑到电容的尺寸、构成、和电容值，这三项参数对电容的
效果都有很大的影响，因此我们要选择符合要求的电容，以保证电路的正常工作。

总之，数码表示法用于标注电容非常方便，其简明而又容易记忆的表示方法，不但帮助我
们更准确地定位电容，而且也可以提高我们在选择电容时应用这些知识，保证电路正常运行。

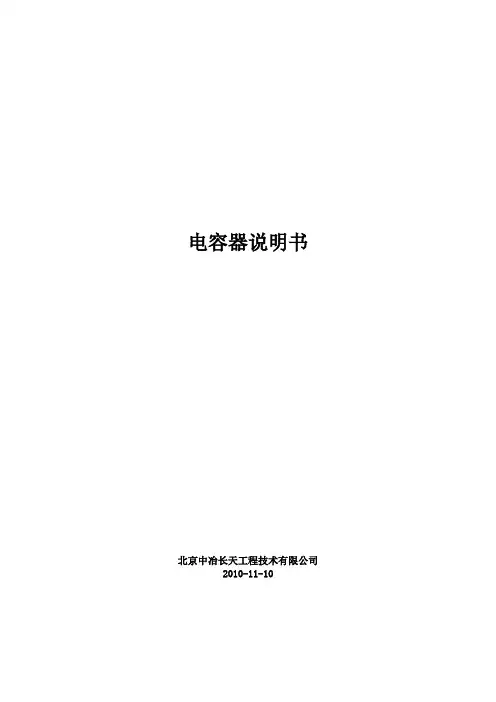

电容器说明书北京中冶长天工程技术有限公司2010-11-10电容器说明书一、定义：电热电容器以粗化聚丙烯薄膜并浸于高性能液体作符合介质，高纯铝箔（电）极板；外壳为柜型铝合金油箱，常配由水冷管。

主要用于额定电压不大于3.6KV，频率50KHZ及以下的可控或可调的交流电力系统中，专门用来改善感应加热，熔化，搅拌或铸造装置，以及类似应用场合的功率因数。

二、结构：RFM-S型电容器由芯子、外壳、冷却水管和由套管支撑的接线端子构成。

芯子由数组元件并联而成，芯子的一侧（公共端子）焊有冷却水管，外壳由铝板弯焊制成，两端装有供吊运、安装的支架，箱盖上装有进出水管和由套管支撑的接线端子，外壳内除芯子外其间充满着性能优良的绝缘油 ____二芳基乙烷。

三、电容器技术参数：型号：RFM 0.75－1000－4S类别：中频专用结构：固定封装外形：长方形额定电压：0.75kV,额定容量1000，额定频率：4 kHz ，电容70.7μF，组数，6组，四、用途：电热电容器主要用于频率为中频感应加热电气系统中，以提高功率因数，并改善回路特性。

是金属熔炼、热处理以及压力加工的透热设备必须的配套产品。

五、主要使用条件1. 安装运行地区的海拔高度一般不超过1000米。

2 .空气自冷式电热电容器运行环境的空气温度范围为：－50～+55℃，水冷式电热电容器的环境空气温度不高于+50℃。

3. 允许在不超过 1.35倍额定电流下长期运行, 这个电流包括谐波电流, 但不包括过度电流。

4. 每24小时内允许在额定频率1.1倍额定电压下运行4小时5. 包括谐波电压在内的峰值电压的最大值不允许超过 1.65倍的额定电压六、主要技术性能指标：1. 电容器的实测电容值与额定值之差不超过额定值的10%。

2. 损耗角正切值不大于0.0005。

七、.型号说明：例ＲＦＭ0.75－720－1Ｓ第一字母＿电容器系列代号，Ｒ表示电力电容器。

第二字母＿浸渍剂代号，Ｆ表示二芳基乙烷（ＰＸＥ）。

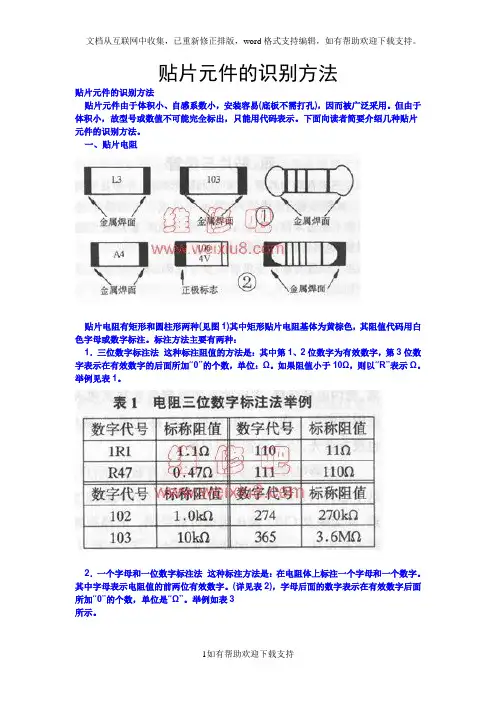

贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。

但由于体积小，故型号或数值不可能完全标出，只能用代码表示。

下面向读者简要介绍几种贴片元件的识别方法。

一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。

标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。

如果阻值小于10Ω，则以“R”表示Ω。

举例见表1。

2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。

其中字母表示电阻值的前两位有效数字。

(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。

举例如表3所示。

关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。

二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。

一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。

贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。

贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。

其中字母表示容量的前两位数字，详见表4。

后面的数字则表示在前面二位数字的后面再加多少个“0”。

单位“pF”。

举例见表5。

2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。

其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。

例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。
