第5章机械的效率和自锁

第5章机械的效率和自锁5.1 复习笔记一、机械的效率1．功和效率（1）机械效率①驱动功机械上的驱动功（输入功）为W d，有效功（输出功）为W r，损失功为W f。

则有W d＝W r＋W f②机械效率a．定义机械的输出功与输入功之比称为机械效率，反映了输入功在机械中的有效利用程度，以η表示。

b．计算方法用功计算时η＝W r/W d＝1－W f/W d；用功率计算时η＝P r/P d＝1－P f/P d；式中，P d——输入功率；P r——输出功率；P f——损失功率。

（2）损失率①定义机械的损失功与输入功之比称为损失率，以ξ表示。

②计算方法由定义有ξ＝W f/W d＝P f/P d。

注：η＋ξ＝1，由于摩擦损失不可避免，故必有ξ＞0和η＜1。

（3）效率的简便计算方法为便于效率的计算，可应用下式进行计算η＝理想驱动力/实际驱动力＝理想驱动力矩/实际驱动力矩①斜面机构正反行程的机械效率分别为η＝tanα/tan（α＋φ）η′＝tan（α－φ）/tanα式中，α——斜面夹角；φ——总反力与法向反力的夹角。

②螺旋机构拧紧和放松螺母时的效率计算式分别为η＝tanα/tan（α＋φv）η′＝tan（α－φv）/tanα式中，α——中径升角；φv——螺旋副的摩擦角。

2．机器（或机组）的效率已知各机构的效率可计算确定整个机构的效率。

常用机构的效率见教材表5-1。

（1）串联①计算公式由k个机器串联组成的机组，设各机器的效率分别为η1、η2、…、ηk，机组的输入功率为P d，输出功率为P r。

则整个串联机组的机械效率为η＝P r/P d＝（P1/P d）（P2/P1）…（P k/P k－1）＝η1η2…ηk②特点a．前一机器的输出功率即为后一机器的输入功率；b．只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；c．串联机器的数目越多，机械效率也越低。

③提高串联机组效率的措施a．减少串联机器的数目；b．优先提高效率最低机器的效率。

第5章机械的效率与自锁[视频讲解]5.1本章要点详解本章要点■机械效率的定义及其计算方法■提高机械效率的措施■机械的自锁现象及其应用■机械的自锁条件及其确定重难点导学一、机械的效率1．机械效率的概念及意义（1）概念①机械效率机械的输出功与输入功之比称为机械效率，它反映了输入功在机械中的有效利用程度，以 表示。

②损失率机械的损失功（W f）与输入功（W d）的比值称为机械损失系数或损失率，以ξ表示。

（2）意义①机械效率反映了输入功在机械中的有效利用的程度。

②机械效率是机械中的一个主要性能指标。

③因摩擦损失是不可避免的，故必有ξ＞0和η＜1。

2．机械效率的确定（1）机械效率的计算确定①以功表示的计算公式式中W r表示有效功、W f表示损失功、W d表示总功。

②以功率表示的计算公式式中P r表示有效功率、P f表示损失功率、P d表示总功率。

③以力或力矩表示的计算公式η＝F0／F＝M0／M式中M0和M分别表示为了克服同样生产阻力所需的理想驱动力矩和实际驱动力矩，所以其计算公式也可表示为（2）机械效率的实验测定机械效率的确定除了用计算法外，更常用实验法来测定，许多机械尤其是动力机械在制成后，往往都需作效率实验。

3．机组的机械效率计算已知机构的效率可计算确定整个机构的效率。

常用机构的效率见如表5-1-1所示。

表5-1-1简单传动机构和运动副的效率（1）机组的定义由若干个机器组成的机械系统称为机组。

当已知机组各台机器的机械效率时，则该机械的总效率可由计算求得。

（2）机组的分类①串联机组如图5-1-1所示，由k个机器串联组成的机组，设各机器的效率分别为1η、2η、…、η，则串联机组的效率为k图5-1-1串联机组由此可见，只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；且串联机器的数目越多，机器的效率也越低。

因此，提高串联机组机械效率的方法有：a．减少串联机构的数目；η。

b．提高机组中最小的机械效率min②并联机组如图5-1-2所示，由k个机构并联组成的机组，设各机构的效率分别为1η、2η、……kη，则并联机组的效率为图5-1-2并联机组由此可见，并联机组的特点有：a．机组的输入功率为各机器的输入功率之和，而其输出功率为各机器的输出功率之和。

第3章平面机构的运动分析第4章平面机构的力分析第5章机械的效率和自锁第8章平面连杆机构及其设计一、填空题：α＝，则传动角γ＝___________度，传动角越大，1、铰链四杆机构的压力角040传动效率越___________。

2、下图为一对心曲柄滑块机构，若以滑块3为机架，则该机构转化为机构；若以构件2为机架，则该机构转化为机构。

3、移动副的自锁条件是；转动副的自锁条件是。

4、曲柄摇杆机构中，当和共线时出现死点位置。

:5、曲柄摇杆机构中，只有取为主动件时，才有可能出现死点位置。

处于死点位置时，机构的传动角γ=__________度。

6、平行四边形机构的极位夹角θ=，它的行程速比系数K=。

7、曲柄滑块机构中，若增大曲柄长度，则滑块行程将。

8、如下图所示铰链四杆机构，70mm,150mm,110mm,90mm====。

若以a b c da杆为机架可获得机构，若以b杆为机架可获得机构。

9、如图所示铰链四杆机构中，若机构以AB杆为机架时，为机构；以CD 杆为机架时，为机构；以AD杆为机架时，为机构。

~10、在平面四杆机构中，和为反映机构传力性能的重要指标。

11、在曲柄摇杆机构中，如果将杆作为机架，则与机架相连的两杆都可以作运动，即得到双曲柄机构。

12、在摆动导杆机构中，若以曲柄为原动件，该机构的压力角为，其传动角为。

13、相对瞬心与绝对瞬心的相同点是，不同点是；在由N个构件组成的机构中，有个相对瞬心，有个绝对瞬心。

/二、判断题：1、对于铰链四杆机构，当机构运动时，传动角是不变的。

（）2、在四杆机构中，若有曲柄存在，则曲柄必为最短杆。

（）3、平面四杆机构的行程速度变化系数K 1，且K值越大，从动件急回越明显。

（）4、曲柄摇杆机构中，若以摇杆为原动件，则当摇杆与连杆共线时，机构处于死点位置。

（）5、曲柄的极位夹角θ越大，机构的急回特性也越显著。

（）6、在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。

第五章机械的效率和自锁研究内容：1 机械的效率2 机械的自锁第1讲机械的效率5.1.1 机械效率的概念5.1.２机械效率的计算5.1.３机组效率的计算机械效率的概念及意义：(1) 概念： 机械效率 η 机械损失率 ξ η=W r W d 摩擦损失是不可避免的，总有 ξ >0 和 η < 1；机械效率反映了输入功在机械中的有效利用的程度。

(2) 意义: 降耗节能是国民经济可持续发展的重要任务之一。

机械效率的高低是机械中的一个主要性能指标。

—— 机械的输出功(W r )与输入功(W d )之比—— 机械的损失功(W f )与输入功(W d )之比=1−Wf W d =1−ξ机械效率的计算：1) 以功表示的计算公式 η=W r W d =1−W f W d2) 以功率表示的计算公式 η=P r P d =1−P f P d 3) 以力或力矩表示的计算公式η=F 0F =M 0M实际机械装置 ηF 0v F机械传动装置 Gv Gη=P r P d =Gv G Fv F η0=Gv G F 0v F ＝１即 η=理想驱动力实际驱动力=理想驱动力矩实际驱动力矩机组 ——由若干个机器组成的机械系统整机 ——由若干个机构组成的整台机器 已知机组各机器的效率，便可计算该机组的总效率。

1. 串联机组1) 功率传动特点： 前一机器的输出功率即为后一机器的输入功率。

2) 总机械效率：η=P r P d =P 1P d P 2P 1…P k P k−1=η1η2…ηn⋯1 2kP dP 1P 2P k -1P k串联机组模型结论：串联机组中任一机器效率很低，整个机械效率就会极低；且串联机器的数目越多，机械效率也越低。

2.并联机组1)传动功率特点：机组的输入功率为各机器的输入功率之和，而输出功率为各机器的输出功率之和。

2) 总机械效率：η=P riP di=P1η1+P2η2+⋯+P kηkP1 +P2 +⋯+P kη1 η2 ηkP1η1P1 P2 P kP dP２η２Pｋηｋ结论：⏹并联机组的总效率与各机器的效率和传动功率大小均有关；⏹其总效率主要取决于传动功率大的机器的效率；⏹要提高并联机组的总效率，应着重提高传动功率大的路线的效率。

第5章　机械的效率和自锁5.1　复习笔记本章主要介绍了机械的效率和自锁条件的计算。

考试时，常与第4章摩擦力的计算及机构的受力分析综合考察，主要是计算题。

复习时需要把握其具体内容，重点掌握。

一、机械的效率1．功和效率（见表5-1-1）表5-1-1　功和效率注：η＋ξ＝1，由于实际情况下，摩擦损失不可避免，故必有η＜1和ξ＞0。

2．机器（或机组）的效率（见表5-1-2）表5-1-2　机器（或机组）的效率注：①若已知各机构的效率，则可计算确定整个机构的效率。

常用机构的效率见教材表5-1。

②设各机器的效率分别为η1、η2、…、ηk，输入功率分别为P1、P2、…P k，则各机器的输出功率分别为P1η1、P2η2、…、P kηk。

3．提高机械的效率的方法（1）减小介质阻力①使用流线型外形设计；②应注意高速旋转零件的结构设计，减小风阻。

（2）减小运动副中的摩擦①用滚动摩擦代替滑动摩擦；②注意各运动副的润滑；③对高速轴承可采用空气轴承、磁悬浮轴承等。

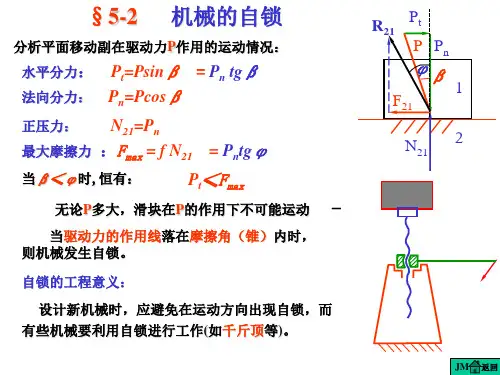

二、机械的自锁（见表5-1-3）表5-1-3　机械的自锁图5-1-1　移动副的自锁图5-1-2　转动副的自锁5.2　课后习题详解5-1　眼镜用小螺钉（M1×0.25）与其他尺寸螺钉（例如M8×1.25）相比，为什么更易发生自动松脱现象（螺纹中径＝螺纹大径－0.65×螺距）？解：（1）求眼镜用小螺钉的螺纹升角M1×0.25型螺纹，其大径d′为1mm，螺距P′为0.25mm。

则M1×0.25螺钉的螺纹中径为d′2＝（1－0.65×0.25）mm＝0.8375mm；螺纹升角为α′＝arctan（P′/d′2）＝arctan（0.25/0.8375）＝16.62°（2）求其他尺寸螺钉的螺纹升角同理，M8×1.25型螺钉，其大径d″为8mm，螺距P″为1.25mm。

则M8×1.25螺钉的螺纹中径为d″2＝（8－0.65×1.25）mm＝7.1875mm；螺纹升角为α′′＝arctan（P′′/d′′2）＝arctan（1.25/7.1875）＝9.87°＜α′。
