汽车空调系统原理与故障检修分析论文汽车空调系统原理与故障检修分析论文摘要：汽车空调系统的作用在于调节空气温度、湿度、速度、流向和空气洁净度，是改善汽车舒适性的重要装置。
因此，汽车空调的检修成为汽车故障检修的一个重要组成部分。
本文在介绍汽车空调系统工作原理的基础上，给出了汽车空调系统的常见故障诊断方法，并给出具体检修实例。
关键词：汽车空调系统；故障；检修一、汽车空调系统的组成汽车安装空调系统的目的是为了调节车内空气的温度、湿度，改善车内空气的流动性，提高空气的清洁度。
因此，汽车空调系统主要由以下几部分组成：（一）制冷装置对车内空气或由外部进入车内的新鲜空气进行冷却或湿，使车内空气变得凉爽舒适。
制冷装置由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、冷凝器散热风扇、制冷管道、制冷剂等组成。
（二）暖风装置主要用于取暖，对车内空气或由外部进入车内的新鲜空气进行加热，达到取暖除霜的目的。
他由加热器、水阀、水管、发动机冷却液组成。
（三）通风装置将外部新鲜空气吸进车内，起通风和换气作用。
同时，通风对防止风窗玻璃起雾也起着良好的作用。
（四）空气净化装置除去车内空气中的尘埃、臭味、烟气及有毒气体，使车内空气变得清洁。
（五）控制装置对制冷、取暖和空气配送系统的温度、压力进行控制，同时对车内的温度、风量、流向进行调节，并配有故障诊断和网络通信的功能，完善了控制系统的自动程度。
二、汽车空调系统的工作原理汽车空调制冷系统是由压缩机、冷凝器、膨胀阀和蒸发器四大部件以及其他辅助设备组成，制冷剂在封闭的系统中循环流动。
压缩机运转时，将蒸发器内产生的低压低温蒸气吸入气缸，经过压缩，使蒸气的压力和温度增高后排入冷凝器。
在冷凝器中高温高压的制冷剂蒸气与外面的空气进行热交换，放出热量使制冷剂冷凝成高压液态，然后流入储液干燥器，并过滤流出。
经过膨胀阀的节流作用，压力和温度急剧下降，制冷剂以低压的汽液混合状态进入蒸发器。
在蒸发器里，低压制冷剂液体沸腾汽化，吸取车厢内空气的热量，然后又进入压缩机进行下一轮循环。
汽车全自动空调工作原理
汽车全自动空调系统主要由以下几个部分组成：压缩机、蒸发器、冷凝器、膨胀阀、温度传感器、压力传感器和控制模块。
首先，压缩机是全自动空调系统的核心部分。
它通过压缩制冷剂使其温度和压力升高，然后将高压高温的气体排入冷凝器。
冷凝器位于汽车的前部，通常是放置在散热器后面。
当高温高压的制冷剂进入冷凝器时，与外界的空气进行热交换。
通过这个过程，制冷剂的温度迅速降低，变成高压液体。
接下来，制冷剂通过膨胀阀进入蒸发器。
蒸发器通常位于汽车内部的空气流通系统中，例如仪表板下面。
膨胀阀的作用是限制制冷剂的流量，降低其压力和温度。
当制冷剂进入蒸发器时，由于压力的降低，其状态从液体变成气体。
同时，汽车内部空气通过蒸发器，与制冷剂发生热交换，从而吸收热量。
这使得汽车内部的空气温度下降。
为了实现全自动的温度控制，空调系统还配备了温度传感器和压力传感器。
温度传感器可以检测到汽车内部的实际温度，而压力传感器则监测制冷剂的压力。
根据这些传感器的反馈信号，控制模块会自动调整制冷剂的流量和压力，从而实现恰到好处的温度控制。
总的来说，汽车全自动空调系统通过自动调节制冷剂的流量和
压力，使得汽车内部的空气温度保持在设定的舒适水平，提供更好的驾驶体验。
汽车空调原理与检修课程标准一、课程定位（一）课程性质本课程是三年制中职汽车运用与维修专业的专业核心课之一。
（二）课程基本理念以完成工作任务为目标,采用理论与实践相结合的教学方式，分项目按工作任务来实施。
（三）课程设计思路按照“以能力为本位，以职业实践为主线，以项目课程为主体的项目课程体系”的总体设计要求,本课程以发动机构造与维修的基本知识与操作技能为基本目标,彻底打破学科课程的设计思想，紧紧围绕工作任务完成的需要来选择和组织课程内容，突出工作任务与知识的联系，让学生在职业实践活动的基础上掌握知识，增强课程内容与职业岗位能力要求的相关性，提高学生的实践能力。
学习项目选取的依据是以本专业所对应的岗位群要求而制定，以汽车运用与维修专业一线技术岗位为载体，使工作任务具体化,针对任务按本专业所特有的逻辑关系编排模块。
本课程建议课时为86课时，其中理论课时为44课时，实践课时为42课时。
本课程的总学分为6学分。
二、课程目标通过本课程的学习，使学生具有汽车空调的基本知识和汽车空调维修的基本技能.通过理实一体化的教学和实践技能训练，使学生系统掌握汽车空调的结构、基本工作原理、使用和维修、检测和调试、故障诊断与排除等基本知识和基本技能，为今后核心技术课程的学习奠定基础。
通过任务引领的项目活动,使学生具备本专业高素质技术工作者所必需的空调拆装、检查与维修的基本知识和基本技能.同时培养学生专业兴趣，增强团结协作的能力。
1、会识别汽车空调零部件；2、会描述汽车空调的工作原理；3、能根据汽车空调的技术要求拆装汽车空调;4、能检查汽车空调;5、能诊断汽车空调的故障；三、课程内容模块一汽车空调基本原理知识模块二、汽车空调不制冷故障检修模块三汽车空调制冷不佳故障检修模块四、汽车空调间歇制冷故障检修模块五、汽车空调无暖风故障检修模块六、汽车空调出风口无风故障检修模块七汽车自动空调故障自诊断模块八、汽车空调制冷剂回收、加注工艺规范四、考评方式（一）考核指标构成出勤情况10%、课堂表现10%、平时作业20%、实操表现30%、期末成绩30%。
汽车空调控制器原理
汽车空调控制器是一种使用电子技术控制汽车空调系统的设备。
它通过传感器检测车内外的温度和湿度，根据设定的参数来控制空调系统的工作。
空调控制器的工作原理主要包括以下几个方面：
1. 温度检测：空调控制器通常内置有温度传感器，可以实时监测车内温度。
当车内温度高于设定温度时，控制器会发出指令启动空调系统。
2. 湿度检测：除了温度，空调控制器还可以通过湿度传感器检测车内的湿度情况。
根据设定的湿度范围，控制器可以调节空调系统的湿度控制功能。
3. 控温控湿：根据车主设定的温度和湿度值，空调控制器会计算出当前环境下最合适的出风温度和湿度。
然后，通过控制空调系统中的压缩机、风扇等元件，调节出风口的温度和风速，以达到舒适的空调效果。
4. 微处理器控制：空调控制器内部通常集成有微处理器，通过这个微处理器，控制器能够实现各种功能的设定和控制。
通过控制面板上的操作按钮，车主可以设置温度、湿度、风速等参数，控制器会根据这些设定来运行空调系统。
5. 故障诊断：空调控制器还具备故障检测和诊断功能。
当空调系统出现故障时，控制器会根据传感器的反馈信息，判断故障
原因并显示相应的故障代码。
这样，维修人员可以根据故障代码进行精确的维修。
总的来说，汽车空调控制器是通过检测温度和湿度、控制压缩机、风扇等元件，调节空调系统的工作，以实现舒适的空调效果。
它是整个空调系统中的核心部件，能够提供高效、智能化的空调控制功能。

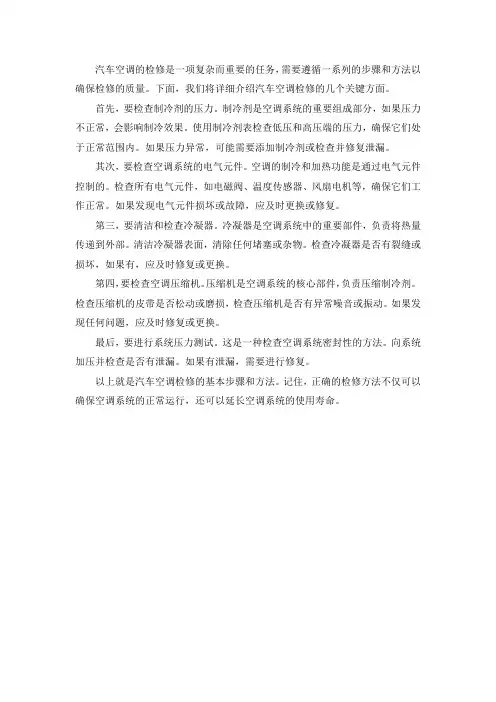

汽车空调的检修是一项复杂而重要的任务，需要遵循一系列的步骤和方法以确保检修的质量。
下面，我们将详细介绍汽车空调检修的几个关键方面。
首先，要检查制冷剂的压力。
制冷剂是空调系统的重要组成部分，如果压力不正常，会影响制冷效果。
使用制冷剂表检查低压和高压端的压力，确保它们处于正常范围内。
如果压力异常，可能需要添加制冷剂或检查并修复泄漏。
其次，要检查空调系统的电气元件。
空调的制冷和加热功能是通过电气元件控制的。
检查所有电气元件，如电磁阀、温度传感器、风扇电机等，确保它们工作正常。
如果发现电气元件损坏或故障，应及时更换或修复。
第三，要清洁和检查冷凝器。
冷凝器是空调系统中的重要部件，负责将热量传递到外部。
清洁冷凝器表面，清除任何堵塞或杂物。
检查冷凝器是否有裂缝或损坏，如果有，应及时修复或更换。
第四，要检查空调压缩机。
压缩机是空调系统的核心部件，负责压缩制冷剂。
检查压缩机的皮带是否松动或磨损，检查压缩机是否有异常噪音或振动。
如果发现任何问题，应及时修复或更换。
最后，要进行系统压力测试。
这是一种检查空调系统密封性的方法。
向系统加压并检查是否有泄漏。
如果有泄漏，需要进行修复。
以上就是汽车空调检修的基本步骤和方法。
记住，正确的检修方法不仅可以确保空调系统的正常运行，还可以延长空调系统的使用寿命。
汽车空调系统原理分析与故障诊断维修措施摘要：随着人们材料水平的提高，汽车产业发展迅速，对汽车的需求也在增加。
汽车的空调系统不仅能改善驾驶条件，还能避免挡风玻璃上的雾和霜，从而使驾驶员有清晰的视野，确保驾驶安全。
但是空调系统是容易发生故障的系统。
因此，必须深入分析诊断和解决常见错误的方法。
在此基础上，以下文为参考讨论了汽车空调系统的故障分析及诊断和维护措施的原则。
关键词：汽车空调系统；原理分析；故障诊断；维修措施引言作为汽车的主要元件之一，变调控制系统能够调整气温、湿度、清洁度和流量等技术参数方面，它能够増加乘员的舒适性，另一方面，能够避免或消除风挡表面上的雾气対驾驶员视线产生的影响，确保驾驶安全。
由于车辆的长时间运行和不及时维护，以及奠复杂的结构和频繁的操作，很可能导致空调系统出现各种问题，进而影响人体的舒适性和驾驶性能安全。
1汽车空调的运作原理在车辆驾驶过程中，有多种冷却方法，如液化气冷却、博洛尼亚冷却、热电冷却等。
不同冷冻模式的工作原理也不同。
汽车空调的工作原理也不同于冷循环模式。
因此，修理汽车空调时，你需要知道这种汽车空调首先采用的制冷模式。
不同的冷却模式、控制系统和工作路径差异很大。
通常，工厂报告有一个汽车冷却电路。
如果你的汽车空调损坏，你可以用这个电路找到这些损坏的零件。
这张照片可以直观地看到汽车空调的工作原理，因此找出汽车空调的问题会容易得多。
2汽车空调系统故障诊断维修措施2.1空调噪声较大若是在空调运转环节出现噪声较大的问题，需要停机进行故障排查：①对汽车压缩机的传送带进行观察，若是传送带处于松弛状态，则需要及时进行更新以及调整；②对风扇扇叶以及其他影响部分进行具体排查，若是出现松动以及碰撞的现象，需要及时进行校正与加固；③对电机轴整体环节进行排查，在必要时可以将电机轴承拆卸，并且涂抹润滑剂或者采用更换压缩机的方式进行故障排查。
需要注意的是，空调噪声的影响主要是由于内部结构出现松动，因此在开展空调噪声排查时，应该着重对空调内部的结构进行判定，精准地进行内部结构加固，才能确保全体内部设施不存在松动、脱落等现象。
汽车自动空调工作原理汽车自动空调系统是现代汽车上常见的一种高级配置，它能够根据车内外温度和湿度自动调节空调系统的工作状态，为乘车人提供舒适的驾乘环境。
那么，汽车自动空调是如何实现自动调节的呢？下面我们就来详细了解一下汽车自动空调的工作原理。
首先，汽车自动空调系统通过车内的温度和湿度传感器实时监测车内环境的温度和湿度。
当车内温度或湿度达到设定值时，传感器会向空调控制模块发送信号，触发空调系统的工作。
空调控制模块会根据传感器的信号，通过控制空调压缩机、风扇和蒸发器等部件的工作状态，来调节车内空调系统的制冷或加热效果，以达到舒适的温度和湿度。
其次，汽车自动空调系统还会根据车外环境的温度和湿度情况进行调节。
通过车外温度传感器和湿度传感器，空调系统可以实时监测车外环境的温度和湿度。
当车外温度和湿度发生变化时，空调系统会自动调节空调系统的工作状态，以适应不同的外部环境，保持车内空调系统的舒适效果。
此外，汽车自动空调系统还会根据车速和车内气流情况进行调节。
当车速较高时，车内气流会增大，影响空调系统的制冷或加热效果。
因此，空调系统会根据车速和车内气流情况，自动调节空调系统的工作状态，以保持稳定的制冷或加热效果。
最后，汽车自动空调系统还可以通过用户设定的偏好参数进行个性化调节。
用户可以通过空调系统的控制面板设置自己喜好的温度、风速和气流方向等参数，空调系统会根据用户的设定自动调节工作状态，提供个性化的舒适体验。
总的来说，汽车自动空调系统通过车内外温度和湿度传感器的监测，根据外部环境、车速和用户偏好等因素进行自动调节，实现了对车内空调系统的智能化控制。
这种智能化的空调系统不仅提高了驾乘舒适性，也提升了汽车的整体科技感和用户体验。
希望本文的介绍能够帮助您更好地理解汽车自动空调系统的工作原理。

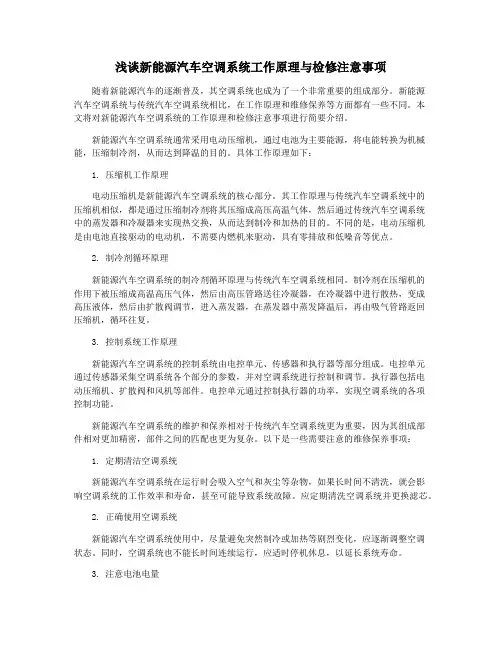

浅谈新能源汽车空调系统工作原理与检修注意事项随着新能源汽车的逐渐普及，其空调系统也成为了一个非常重要的组成部分。
新能源汽车空调系统与传统汽车空调系统相比，在工作原理和维修保养等方面都有一些不同。
本文将对新能源汽车空调系统的工作原理和检修注意事项进行简要介绍。
新能源汽车空调系统通常采用电动压缩机，通过电池为主要能源，将电能转换为机械能，压缩制冷剂，从而达到降温的目的。
具体工作原理如下：1. 压缩机工作原理电动压缩机是新能源汽车空调系统的核心部分。
其工作原理与传统汽车空调系统中的压缩机相似，都是通过压缩制冷剂将其压缩成高压高温气体，然后通过传统汽车空调系统中的蒸发器和冷凝器来实现热交换，从而达到制冷和加热的目的。
不同的是，电动压缩机是由电池直接驱动的电动机，不需要内燃机来驱动，具有零排放和低噪音等优点。
2. 制冷剂循环原理新能源汽车空调系统的制冷剂循环原理与传统汽车空调系统相同。
制冷剂在压缩机的作用下被压缩成高温高压气体，然后由高压管路送往冷凝器，在冷凝器中进行散热，变成高压液体，然后由扩散阀调节，进入蒸发器，在蒸发器中蒸发降温后，再由吸气管路返回压缩机，循环往复。
3. 控制系统工作原理新能源汽车空调系统的控制系统由电控单元、传感器和执行器等部分组成。
电控单元通过传感器采集空调系统各个部分的参数，并对空调系统进行控制和调节。
执行器包括电动压缩机、扩散阀和风机等部件。
电控单元通过控制执行器的功率，实现空调系统的各项控制功能。
新能源汽车空调系统的维护和保养相对于传统汽车空调系统更为重要，因为其组成部件相对更加精密，部件之间的匹配也更为复杂。
以下是一些需要注意的维修保养事项：1. 定期清洁空调系统新能源汽车空调系统在运行时会吸入空气和灰尘等杂物，如果长时间不清洗，就会影响空调系统的工作效率和寿命，甚至可能导致系统故障。
应定期清洗空调系统并更换滤芯。
2. 正确使用空调系统新能源汽车空调系统使用中，尽量避免突然制冷或加热等剧烈变化，应逐渐调整空调状态。

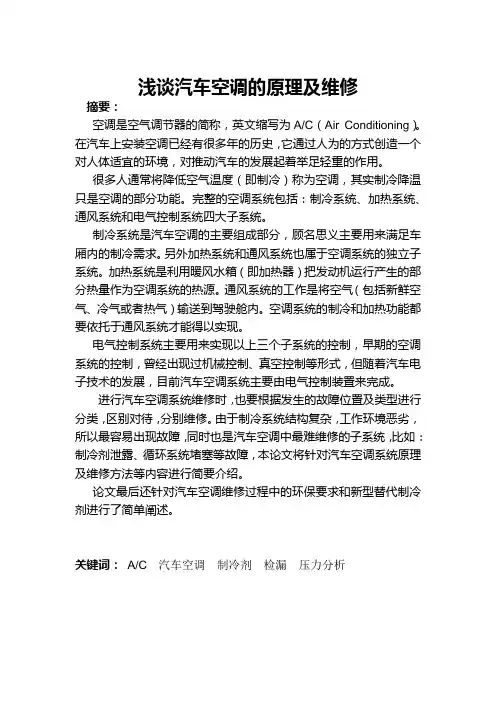

浅谈汽车空调的原理及维修摘要：空调是空气调节器的简称，英文缩写为A/C（Air Conditioning）。
在汽车上安装空调已经有很多年的历史，它通过人为的方式创造一个对人体适宜的环境，对推动汽车的发展起着举足轻重的作用。
很多人通常将降低空气温度（即制冷）称为空调，其实制冷降温只是空调的部分功能。
完整的空调系统包括：制冷系统、加热系统、通风系统和电气控制系统四大子系统。
制冷系统是汽车空调的主要组成部分，顾名思义主要用来满足车厢内的制冷需求。
另外加热系统和通风系统也属于空调系统的独立子系统。
加热系统是利用暖风水箱（即加热器）把发动机运行产生的部分热量作为空调系统的热源。
通风系统的工作是将空气（包括新鲜空气、冷气或者热气）输送到驾驶舱内。
空调系统的制冷和加热功能都要依托于通风系统才能得以实现。
电气控制系统主要用来实现以上三个子系统的控制，早期的空调系统的控制，曾经出现过机械控制、真空控制等形式，但随着汽车电子技术的发展，目前汽车空调系统主要由电气控制装置来完成。
进行汽车空调系统维修时，也要根据发生的故障位置及类型进行分类，区别对待，分别维修。
由于制冷系统结构复杂，工作环境恶劣，所以最容易出现故障，同时也是汽车空调中最难维修的子系统，比如：制冷剂泄露、循环系统堵塞等故障，本论文将针对汽车空调系统原理及维修方法等内容进行简要介绍。
论文最后还针对汽车空调维修过程中的环保要求和新型替代制冷剂进行了简单阐述。
关键词：A/C 汽车空调制冷剂检漏压力分析目录第一章汽车空调的发展与用途1.1 汽车空调的发展1.2 汽车空调的主要用途第二章汽车空调技术简介2.1制冷系统2.2 加热与通风系统2.3 温度控制系统第三章汽车空调的检修3.1 压缩机的检查及维修3.2 制冷剂的回收及加注3.3制冷系统的检查及检漏3.4 制冷系统的压力分析3.5 加热与通风系统的诊断及维修3.6 温度控制系统的检修第四章环保与车用制冷剂的发展4.1 空调维修中的环保要求4.2 车用替代制冷剂的发展第一章汽车空调的发展与用途1.1 汽车空调的发展空调是空气调节器的简称，英文缩写为A/C（Air Conditioning）。

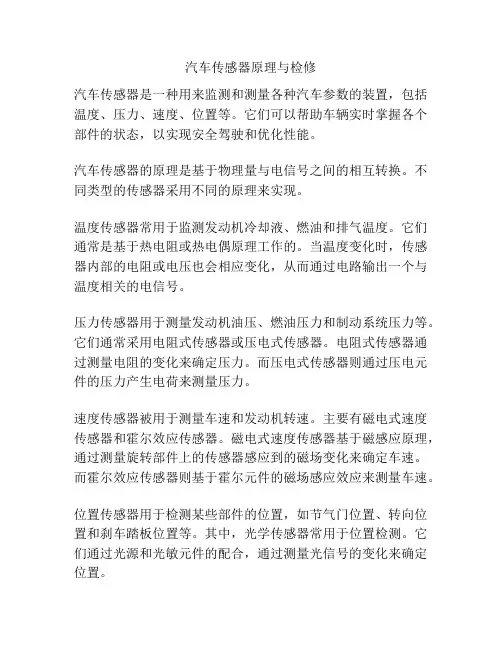

汽车传感器原理与检修汽车传感器是一种用来监测和测量各种汽车参数的装置，包括温度、压力、速度、位置等。
它们可以帮助车辆实时掌握各个部件的状态，以实现安全驾驶和优化性能。
汽车传感器的原理是基于物理量与电信号之间的相互转换。
不同类型的传感器采用不同的原理来实现。
温度传感器常用于监测发动机冷却液、燃油和排气温度。
它们通常是基于热电阻或热电偶原理工作的。
当温度变化时，传感器内部的电阻或电压也会相应变化，从而通过电路输出一个与温度相关的电信号。
压力传感器用于测量发动机油压、燃油压力和制动系统压力等。
它们通常采用电阻式传感器或压电式传感器。
电阻式传感器通过测量电阻的变化来确定压力。
而压电式传感器则通过压电元件的压力产生电荷来测量压力。
速度传感器被用于测量车速和发动机转速。
主要有磁电式速度传感器和霍尔效应传感器。
磁电式速度传感器基于磁感应原理，通过测量旋转部件上的传感器感应到的磁场变化来确定车速。
而霍尔效应传感器则基于霍尔元件的磁场感应效应来测量车速。
位置传感器用于检测某些部件的位置，如节气门位置、转向位置和刹车踏板位置等。
其中，光学传感器常用于位置检测。
它们通过光源和光敏元件的配合，通过测量光信号的变化来确定位置。
如果汽车传感器出现故障，可能会导致车辆性能下降，甚至引发安全隐患。
因此，及时检修传感器是非常重要的。
首先，应使用专用仪器检测传感器的工作状态。
例如，使用万用表或示波器来测量传感器的电阻、电压或电流输出。
如果测量结果与规格不符，则可能需要更换传感器。
其次，应检查传感器的连接线路和插头是否松动或生锈。
如果发现这些问题，应进行清洁和紧固。
另外，还应定期清洁传感器的工作环境。
例如，发动机舱内的灰尘和油污可能会对传感器的工作产生影响，因此应及时清除。
总而言之，了解汽车传感器的工作原理，并进行定期检修和维护，可以确保车辆的正常运行和驾驶的安全。
