汽车空调系统工作原理及常见故障分析

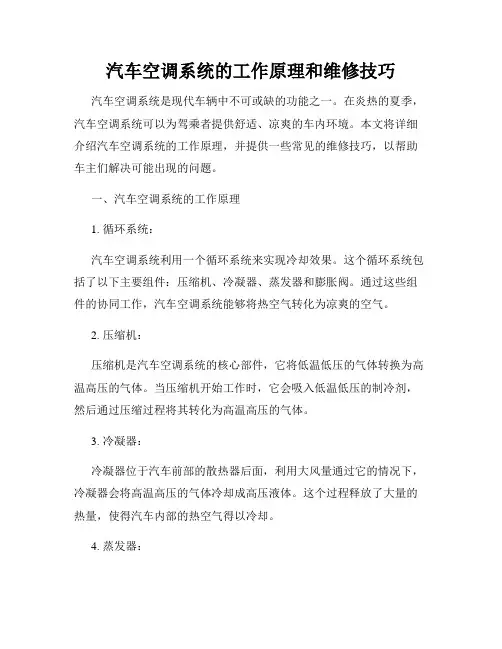

汽车空调系统的工作原理和维修技巧汽车空调系统是现代车辆中不可或缺的功能之一。

在炎热的夏季，汽车空调系统可以为驾乘者提供舒适、凉爽的车内环境。

本文将详细介绍汽车空调系统的工作原理，并提供一些常见的维修技巧，以帮助车主们解决可能出现的问题。

一、汽车空调系统的工作原理1. 循环系统：汽车空调系统利用一个循环系统来实现冷却效果。

这个循环系统包括了以下主要组件：压缩机、冷凝器、蒸发器和膨胀阀。

通过这些组件的协同工作，汽车空调系统能够将热空气转化为凉爽的空气。

2. 压缩机：压缩机是汽车空调系统的核心部件，它将低温低压的气体转换为高温高压的气体。

当压缩机开始工作时，它会吸入低温低压的制冷剂，然后通过压缩过程将其转化为高温高压的气体。

3. 冷凝器：冷凝器位于汽车前部的散热器后面，利用大风量通过它的情况下，冷凝器会将高温高压的气体冷却成高压液体。

这个过程释放了大量的热量，使得汽车内部的热空气得以冷却。

4. 蒸发器：蒸发器位于汽车的仪表板后面，并连接到空调出风口。

低压液体会经过蒸发器，由于压力的变化，液体会在这个过程中蒸发并吸热。

这样，蒸发器就能将周围的空气冷却，并通过风扇将冷空气输送到车内。

5. 膨胀阀：膨胀阀的作用是调节制冷剂经过蒸发器的速度，以确保适当的冷却效果。

它能够限制制冷剂的流量，并控制汽车内部的温度。

二、汽车空调系统的维修技巧1. 滤清器的定期更换：空调系统中的滤清器能够阻止灰尘和污垢进入系统，但它们会随着时间的推移而变脏。

定期更换滤清器可以确保空调系统的正常运行，并保持空气的清洁。

2. 检查制冷剂的压力：制冷剂的压力对空调系统的运行至关重要。

车主可以使用专业的压力计来检查制冷剂的压力，如果压力过高或过低，可能需要添加或排放部分制冷剂。

3. 清洁冷凝器：冷凝器容易受到灰尘和污垢的侵害，这会影响其散热效果。

定期检查和清洁冷凝器可以防止散热效果的降低，并提高空调系统的效率。

4. 注意异常噪音：如果汽车空调系统中出现异常噪音，可能是由于压缩机、风扇或其他组件的故障引起的。

汽车空调系统原理与故障检修分析论文汽车空调系统原理与故障检修分析论文摘要：汽车空调系统的作用在于调节空气温度、湿度、速度、流向和空气洁净度，是改善汽车舒适性的重要装置。

因此，汽车空调的检修成为汽车故障检修的一个重要组成部分。

本文在介绍汽车空调系统工作原理的基础上，给出了汽车空调系统的常见故障诊断方法，并给出具体检修实例。

关键词：汽车空调系统；故障；检修一、汽车空调系统的组成汽车安装空调系统的目的是为了调节车内空气的温度、湿度，改善车内空气的流动性，提高空气的清洁度。

因此，汽车空调系统主要由以下几部分组成：（一）制冷装置对车内空气或由外部进入车内的新鲜空气进行冷却或湿，使车内空气变得凉爽舒适。

制冷装置由压缩机、冷凝器、储液干燥器、膨胀阀、蒸发器、冷凝器散热风扇、制冷管道、制冷剂等组成。

（二）暖风装置主要用于取暖，对车内空气或由外部进入车内的新鲜空气进行加热，达到取暖除霜的目的。

他由加热器、水阀、水管、发动机冷却液组成。

（三）通风装置将外部新鲜空气吸进车内，起通风和换气作用。

同时，通风对防止风窗玻璃起雾也起着良好的作用。

（四）空气净化装置除去车内空气中的尘埃、臭味、烟气及有毒气体，使车内空气变得清洁。

（五）控制装置对制冷、取暖和空气配送系统的温度、压力进行控制，同时对车内的温度、风量、流向进行调节，并配有故障诊断和网络通信的功能，完善了控制系统的自动程度。

二、汽车空调系统的工作原理汽车空调制冷系统是由压缩机、冷凝器、膨胀阀和蒸发器四大部件以及其他辅助设备组成，制冷剂在封闭的系统中循环流动。

压缩机运转时，将蒸发器内产生的低压低温蒸气吸入气缸，经过压缩，使蒸气的压力和温度增高后排入冷凝器。

在冷凝器中高温高压的制冷剂蒸气与外面的空气进行热交换，放出热量使制冷剂冷凝成高压液态，然后流入储液干燥器，并过滤流出。

经过膨胀阀的节流作用，压力和温度急剧下降，制冷剂以低压的汽液混合状态进入蒸发器。

在蒸发器里，低压制冷剂液体沸腾汽化，吸取车厢内空气的热量，然后又进入压缩机进行下一轮循环。

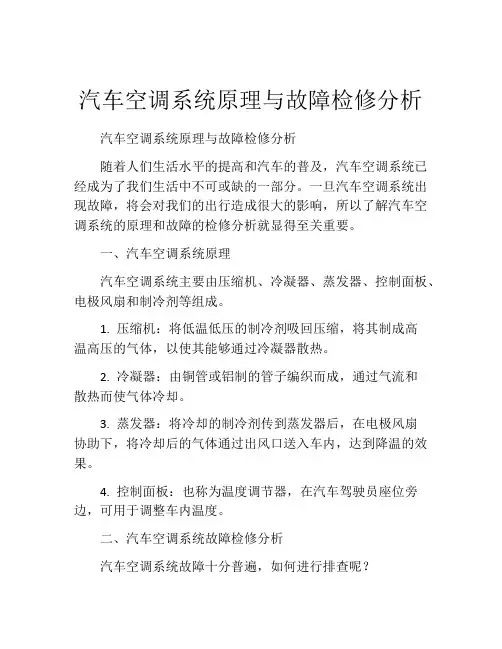

汽车空调系统原理与故障检修分析汽车空调系统原理与故障检修分析随着人们生活水平的提高和汽车的普及，汽车空调系统已经成为了我们生活中不可或缺的一部分。

一旦汽车空调系统出现故障，将会对我们的出行造成很大的影响，所以了解汽车空调系统的原理和故障的检修分析就显得至关重要。

一、汽车空调系统原理汽车空调系统主要由压缩机、冷凝器、蒸发器、控制面板、电极风扇和制冷剂等组成。

1. 压缩机：将低温低压的制冷剂吸回压缩，将其制成高温高压的气体，以使其能够通过冷凝器散热。

2. 冷凝器：由铜管或铝制的管子编织而成，通过气流和散热而使气体冷却。

3. 蒸发器：将冷却的制冷剂传到蒸发器后，在电极风扇协助下，将冷却后的气体通过出风口送入车内，达到降温的效果。

4. 控制面板：也称为温度调节器，在汽车驾驶员座位旁边，可用于调整车内温度。

二、汽车空调系统故障检修分析汽车空调系统故障十分普遍，如何进行排查呢？1. 制冷效果不好：如果发现空调制冷效果不理想，可能是因为制冷剂不足或制冷剂泄漏所致。

解决方案是补充制冷剂，但并不是一味地加，而是要经过压力测试来确定加入的制冷剂的量和压力。

2. 压缩机不工作：如果出现这种情况，很可能是由于故障电路或电路中断所致。

解决方案是检查电路，检查是否有故障的电路或电路中断，若有则修复。

3. 空气流量减弱：由于过滤器上积存了太多的污垢，阻塞了空气的流通，所以会导致空气流量减弱。

解决方案是更换过滤器或对过滤器进行清洁。

4. 臭味：汽车空调内部空气不畅通，长时间滋生细菌，导致空气中散发出一股臭味。

解决方案是对汽车内部空气进行清洁和消毒。

总之，保养和维护汽车空调系统是非常重要的。

保持其正常工作状态不仅可以提高汽车的驾驶舒适度，还可以提高安全性。

对于业余爱好者，除了学习如何进行故障排查，还应该熟练掌握汽车空调系统的使用和保养技能，以保证汽车空调系统的良好使用。

汽车空调维修指南1. 简介汽车空调系统是现代汽车中不可或缺的重要组成部分，它能为驾乘者提供舒适的驾驶环境。

然而，由于长时间使用或其他原因，汽车空调可能会出现故障，需要进行维修。

本文将介绍汽车空调维修的基本知识、常见故障及解决方法。

2. 汽车空调系统组成汽车空调系统主要由以下几个部分组成：•压缩机：负责将制冷剂压缩成高温高压气体。

•蒸发器：通过制冷剂蒸发吸热来冷却空气。

•冷凝器：通过制冷剂在外界排放热量来降低温度。

•膨胀阀：控制制冷剂流量，实现制冷效果。

•风扇和风道：将冷却后的空气送入车内。

3. 常见故障及解决方法3.1 空调不制冷可能原因：•制冷剂泄漏：可能是由于密封件老化或损坏导致。

•压缩机故障：可能是由于电路故障或机械部件损坏导致。

•蒸发器堵塞：可能是由于灰尘或污垢堵塞导致。

解决方法：•找到泄漏点并更换密封件，修复制冷剂泄漏。

•检查压缩机电路，修复电路故障或更换压缩机。

•清洗蒸发器，清除堵塞物。

3.2 空调制冷效果差可能原因：•制冷剂不足：可能是由于泄漏导致制冷剂减少。

•冷凝器堵塞：可能是由于灰尘或污垢堵塞导致热量无法散发。

•膨胀阀故障：可能是由于阀门卡住或损坏导致。

解决方法：•补充制冷剂并找到泄漏点进行修复。

•清洗冷凝器，确保热量能够顺利散发出去。

•检查膨胀阀并修复或更换。

3.3 空调异味可能原因：•空调系统中的细菌和霉菌滋生。

•空调滤清器堵塞。

解决方法：•使用专门的空调清洁剂进行清洁，杀灭细菌和霉菌。

•更换空调滤清器。

3.4 空调噪音大可能原因：•压缩机故障：可能是由于机械部件松动或磨损导致。

•风扇故障：可能是由于风扇叶片变形或松动导致。

解决方法：•检查压缩机并紧固或更换松动或磨损的部件。

•检查风扇并修复或更换叶片。

4. 维护保养为了确保汽车空调系统的正常运行，以下是一些维护保养建议：•定期检查制冷剂量，并补充不足的制冷剂。

•定期更换空调滤清器，防止细菌和灰尘积聚。

•清洗冷凝器和蒸发器，确保散热效果良好。

1/空调型号划分:汽车空调目前分为两种：手动控制的汽车空调和电脑控制的汽车空调。

手动控制的汽车空调只能按驾驶员所设定的鼓风机空气温度和鼓风机转速不断运行，而电脑控制的汽车空调可以通过检测车内温度、车外温度和太阳辐射等等，根据驾驶员所设置的温度，自动调节鼓风机空气温度和鼓风机转速，从而将车内温度保持在设定的温度。

手动控制的汽车空调系统故障可以通过人工和仪器设备进行诊断。

电脑控制的汽车空调系统故障除了可以通过人工和仪器设备进行诊断外，还可以利用故障自诊断系统进行诊断。

1.1 汽车空调系统的组成和工作原理1.1.1汽车空调系统的组成和分类1．汽车空调系统的组成汽车空调主要由制冷系统、暖风装置、通风装置、操纵控制装置以及空气净化装置等组成。

（1）制冷系统。

由压缩机、冷凝器、贮液干燥器（或积累器）、膨胀阀（或孔管）﹑蒸发器和电气控制系统组成, 采用蒸气压缩式的制冷原理对空气进行冷却。

作为冷源的蒸发器，其温度低于空气的露点温度，因此，制冷系统还有除湿和净化空气的作用。

（2）暖风装置。

一般轿车空调是通过把发动机的冷却水引入暖风散热器，再利用暖风电机将热空气吹入车內，来达到提高室内温度的目的。

同时，还可以对前挡风玻璃进行除霜。

（3）通风装置。

包括暖风电机、风道、风门和出风口等，把车外的新鲜空气引入车内，通过排风口把车内污浊空气排出车外。

（4）操纵控制装置。

一般由电气系统、真空系统和操纵装置组成，对制冷系统和暖风装置的工作进行控制，同时，对车内的温度、风量、流向进行调节，保证空调系统正常工作。

（5）空气净化装置。

一般由空气过滤器、排风口、电气集尘器和阴离子发生器等组成。

对引入的车外空气进行过滤，不断排出车内的污浊气体，保证车内空气清洁。

2．汽车空调系统的分类根据压缩机控制方法的不同，汽车空调系统可分两类：一类是压缩机的开关由压力开关或温度开关控制，即循环离合器系统；另一类是压缩机连续运转，即蒸发机压力控制系统。

根据冷凝剂类型的不同，汽车空调系统可分为R-12系统和R-134a系统，目前大多数车辆采用R134a系统）。

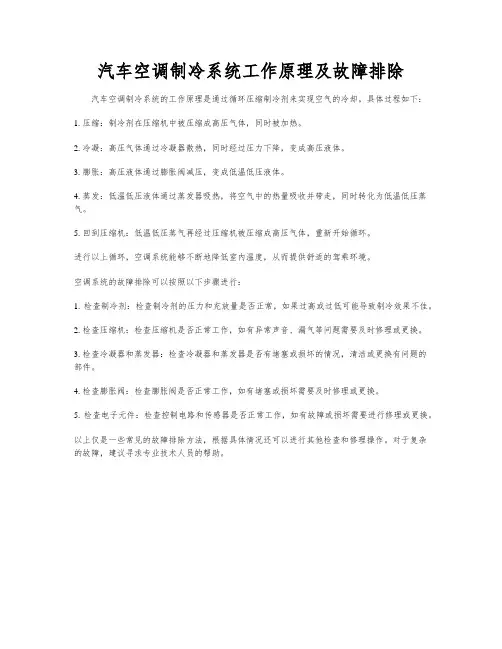

汽车空调制冷系统工作原理及故障排除
汽车空调制冷系统的工作原理是通过循环压缩制冷剂来实现空气的冷却。

具体过程如下：
1. 压缩：制冷剂在压缩机中被压缩成高压气体，同时被加热。

2. 冷凝：高压气体通过冷凝器散热，同时经过压力下降，变成高压液体。

3. 膨胀：高压液体通过膨胀阀减压，变成低温低压液体。

4. 蒸发：低温低压液体通过蒸发器吸热，将空气中的热量吸收并带走，同时转化为低温低压蒸气。

5. 回到压缩机：低温低压蒸气再经过压缩机被压缩成高压气体，重新开始循环。

进行以上循环，空调系统能够不断地降低室内温度，从而提供舒适的驾乘环境。

空调系统的故障排除可以按照以下步骤进行：
1. 检查制冷剂：检查制冷剂的压力和充放量是否正常，如果过高或过低可能导致制冷效果不佳。

2. 检查压缩机：检查压缩机是否正常工作，如有异常声音、漏气等问题需要及时修理或更换。

3. 检查冷凝器和蒸发器：检查冷凝器和蒸发器是否有堵塞或损坏的情况，清洁或更换有问题的
部件。

4. 检查膨胀阀：检查膨胀阀是否正常工作，如有堵塞或损坏需要及时修理或更换。

5. 检查电子元件：检查控制电路和传感器是否正常工作，如有故障或损坏需要进行修理或更换。

以上仅是一些常见的故障排除方法，根据具体情况还可以进行其他检查和修理操作。

对于复杂
的故障，建议寻求专业技术人员的帮助。

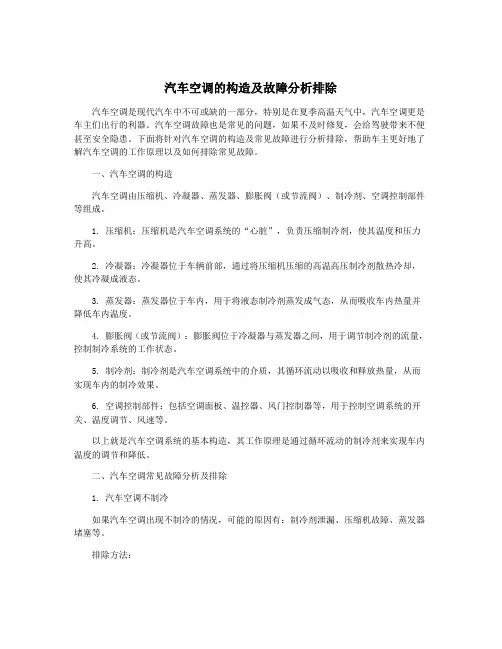

汽车空调的构造及故障分析排除汽车空调是现代汽车中不可或缺的一部分，特别是在夏季高温天气中，汽车空调更是车主们出行的利器。

汽车空调故障也是常见的问题，如果不及时修复，会给驾驶带来不便甚至安全隐患。

下面将针对汽车空调的构造及常见故障进行分析排除，帮助车主更好地了解汽车空调的工作原理以及如何排除常见故障。

一、汽车空调的构造汽车空调由压缩机、冷凝器、蒸发器、膨胀阀（或节流阀）、制冷剂、空调控制部件等组成。

1. 压缩机：压缩机是汽车空调系统的“心脏”，负责压缩制冷剂，使其温度和压力升高。

2. 冷凝器：冷凝器位于车辆前部，通过将压缩机压缩的高温高压制冷剂散热冷却，使其冷凝成液态。

3. 蒸发器：蒸发器位于车内，用于将液态制冷剂蒸发成气态，从而吸收车内热量并降低车内温度。

4. 膨胀阀（或节流阀）：膨胀阀位于冷凝器与蒸发器之间，用于调节制冷剂的流量，控制制冷系统的工作状态。

5. 制冷剂：制冷剂是汽车空调系统中的介质，其循环流动以吸收和释放热量，从而实现车内的制冷效果。

6. 空调控制部件：包括空调面板、温控器、风门控制器等，用于控制空调系统的开关、温度调节、风速等。

以上就是汽车空调系统的基本构造，其工作原理是通过循环流动的制冷剂来实现车内温度的调节和降低。

二、汽车空调常见故障分析及排除1. 汽车空调不制冷如果汽车空调出现不制冷的情况，可能的原因有：制冷剂泄漏、压缩机故障、蒸发器堵塞等。

排除方法：（1）检查制冷剂：可以通过专业设备检测制冷剂的压力和含量，如果制冷剂严重不足或泄漏，需要进行制冷剂的添加和泄漏点的修复。

（2）检查压缩机：如果压缩机故障，会导致制冷效果下降或完全无法制冷，此时需要更换新的压缩机。

（3）清洗蒸发器：蒸发器长时间使用容易受到灰尘等污染，导致其堵塞，影响制冷效果，需要及时清洗或更换蒸发器。

排除方法：（1）检查加热器：加热器故障会导致制热效果不佳或完全无法制热，需要检查加热器本身及其相关管路进行修复或更换。

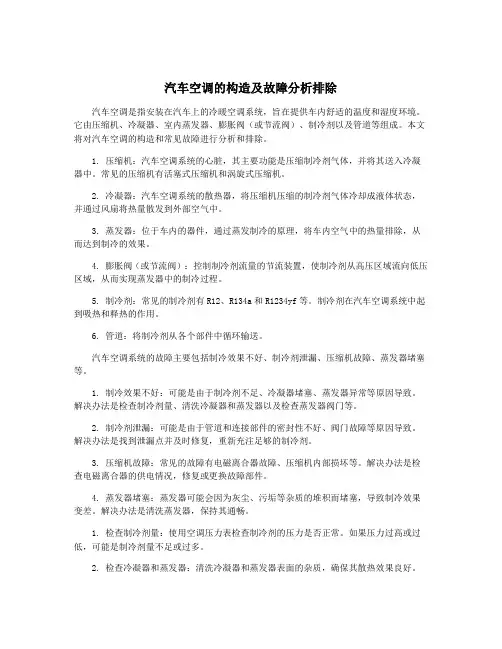

汽车空调的构造及故障分析排除汽车空调是指安装在汽车上的冷暖空调系统，旨在提供车内舒适的温度和湿度环境。

它由压缩机、冷凝器、室内蒸发器、膨胀阀（或节流阀）、制冷剂以及管道等组成。

本文将对汽车空调的构造和常见故障进行分析和排除。

1. 压缩机：汽车空调系统的心脏，其主要功能是压缩制冷剂气体，并将其送入冷凝器中。

常见的压缩机有活塞式压缩机和涡旋式压缩机。

2. 冷凝器：汽车空调系统的散热器，将压缩机压缩的制冷剂气体冷却成液体状态，并通过风扇将热量散发到外部空气中。

3. 蒸发器：位于车内的器件，通过蒸发制冷的原理，将车内空气中的热量排除，从而达到制冷的效果。

4. 膨胀阀（或节流阀）：控制制冷剂流量的节流装置，使制冷剂从高压区域流向低压区域，从而实现蒸发器中的制冷过程。

5. 制冷剂：常见的制冷剂有R12、R134a和R1234yf等。

制冷剂在汽车空调系统中起到吸热和释热的作用。

6. 管道：将制冷剂从各个部件中循环输送。

汽车空调系统的故障主要包括制冷效果不好、制冷剂泄漏、压缩机故障、蒸发器堵塞等。

1. 制冷效果不好：可能是由于制冷剂不足、冷凝器堵塞、蒸发器异常等原因导致。

解决办法是检查制冷剂量、清洗冷凝器和蒸发器以及检查蒸发器阀门等。

2. 制冷剂泄漏：可能是由于管道和连接部件的密封性不好、阀门故障等原因导致。

解决办法是找到泄漏点并及时修复，重新充注足够的制冷剂。

3. 压缩机故障：常见的故障有电磁离合器故障、压缩机内部损坏等。

解决办法是检查电磁离合器的供电情况，修复或更换故障部件。

4. 蒸发器堵塞：蒸发器可能会因为灰尘、污垢等杂质的堆积而堵塞，导致制冷效果变差。

解决办法是清洗蒸发器，保持其通畅。

1. 检查制冷剂量：使用空调压力表检查制冷剂的压力是否正常。

如果压力过高或过低，可能是制冷剂量不足或过多。

2. 检查冷凝器和蒸发器：清洗冷凝器和蒸发器表面的杂质，确保其散热效果良好。

3. 检查制冷剂泄漏：使用制冷剂检漏剂或气体检漏仪检查是否有泄漏点，并及时修复。

汽车空调系统故障分析与排除
车辆的空调系统是现代汽车重要的功能组件之一，尤其是在夏季高温时，车辆的空调
系统能够为驾驶员和乘客带来舒适的驾驶环境。

然而，汽车空调系统也会出现故障或者失效，给驾驶员和乘客带来不便和不适。

本文将系统介绍汽车空调系统的常见故障原因和排
除方法。

一. 故障原因
1. 制冷剂泄漏
制冷剂泄漏是汽车空调系统最常见的故障原因之一，主要是由于制冷剂管路、连接件、压缩机密封件等零部件的老化、磨损或者损坏导致的。

2. 制冷剂不足
制冷剂不足也会导致汽车空调系统失效或者效果不好。

主要是由于制冷剂泄漏或者系
统充注不足导致的。

3. 空调压缩机失效
汽车的空调压缩机是空调系统中的核心组件之一，其失效会导致整个空调系统无法正
常工作。

二. 故障排除
1. 制冷剂泄漏排除
首先需要定位泄漏的位置，然后更换或修补相应的零部件。

其次，需要充注足够的制
冷剂，并进行制冷剂的漏检。

2. 制冷剂充注
充注制冷剂需要按照汽车厂家的要求和标准进行操作，不能过度充注或者不足充注。

一般需要使用专业的充注设备进行充注，同时需要进行制冷效果和制冷剂漏检。

3. 空调压缩机检修或更换
如果空调压缩机失效，需要进行检修或者更换。

检修包括更换密封件、更换滤芯、更
换电器元件等。

更换需要使用适合的压缩机，并进行调试和测试。

综上所述，汽车空调系统的故障排除需要进行正确的故障定位和相应的操作。

最好的
方案是向专业维修机构寻求帮助，以保证汽车空调系统的安全和可靠。

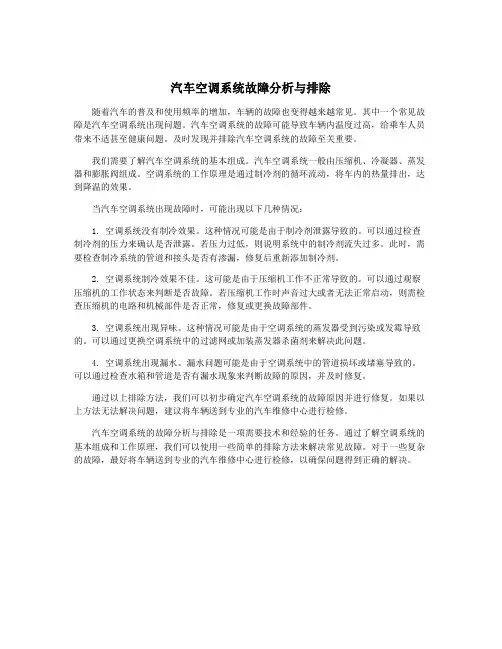

汽车空调系统故障分析与排除随着汽车的普及和使用频率的增加，车辆的故障也变得越来越常见。

其中一个常见故障是汽车空调系统出现问题。

汽车空调系统的故障可能导致车辆内温度过高，给乘车人员带来不适甚至健康问题。

及时发现并排除汽车空调系统的故障至关重要。

我们需要了解汽车空调系统的基本组成。

汽车空调系统一般由压缩机、冷凝器、蒸发器和膨胀阀组成。

空调系统的工作原理是通过制冷剂的循环流动，将车内的热量排出，达到降温的效果。

当汽车空调系统出现故障时，可能出现以下几种情况：1. 空调系统没有制冷效果。

这种情况可能是由于制冷剂泄露导致的。

可以通过检查制冷剂的压力来确认是否泄露。

若压力过低，则说明系统中的制冷剂流失过多。

此时，需要检查制冷系统的管道和接头是否有渗漏，修复后重新添加制冷剂。

2. 空调系统制冷效果不佳。

这可能是由于压缩机工作不正常导致的。

可以通过观察压缩机的工作状态来判断是否故障。

若压缩机工作时声音过大或者无法正常启动，则需检查压缩机的电路和机械部件是否正常，修复或更换故障部件。

3. 空调系统出现异味。

这种情况可能是由于空调系统的蒸发器受到污染或发霉导致的。

可以通过更换空调系统中的过滤网或加装蒸发器杀菌剂来解决此问题。

4. 空调系统出现漏水。

漏水问题可能是由于空调系统中的管道损坏或堵塞导致的。

可以通过检查水箱和管道是否有漏水现象来判断故障的原因，并及时修复。

通过以上排除方法，我们可以初步确定汽车空调系统的故障原因并进行修复。

如果以上方法无法解决问题，建议将车辆送到专业的汽车维修中心进行检修。

汽车空调系统的故障分析与排除是一项需要技术和经验的任务。

通过了解空调系统的基本组成和工作原理，我们可以使用一些简单的排除方法来解决常见故障。

对于一些复杂的故障，最好将车辆送到专业的汽车维修中心进行检修，以确保问题得到正确的解决。

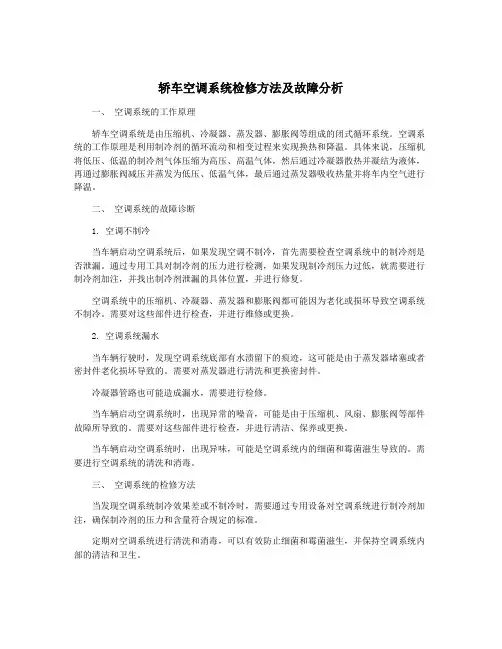

轿车空调系统检修方法及故障分析一、空调系统的工作原理轿车空调系统是由压缩机、冷凝器、蒸发器、膨胀阀等组成的闭式循环系统。

空调系统的工作原理是利用制冷剂的循环流动和相变过程来实现换热和降温。

具体来说，压缩机将低压、低温的制冷剂气体压缩为高压、高温气体，然后通过冷凝器散热并凝结为液体，再通过膨胀阀减压并蒸发为低压、低温气体，最后通过蒸发器吸收热量并将车内空气进行降温。

二、空调系统的故障诊断1. 空调不制冷当车辆启动空调系统后，如果发现空调不制冷，首先需要检查空调系统中的制冷剂是否泄漏。

通过专用工具对制冷剂的压力进行检测，如果发现制冷剂压力过低，就需要进行制冷剂加注，并找出制冷剂泄漏的具体位置，并进行修复。

空调系统中的压缩机、冷凝器、蒸发器和膨胀阀都可能因为老化或损坏导致空调系统不制冷。

需要对这些部件进行检查，并进行维修或更换。

2. 空调系统漏水当车辆行驶时，发现空调系统底部有水渍留下的痕迹，这可能是由于蒸发器堵塞或者密封件老化损坏导致的。

需要对蒸发器进行清洗和更换密封件。

冷凝器管路也可能造成漏水，需要进行检修。

当车辆启动空调系统时，出现异常的噪音，可能是由于压缩机、风扇、膨胀阀等部件故障所导致的。

需要对这些部件进行检查，并进行清洁、保养或更换。

当车辆启动空调系统时，出现异味，可能是空调系统内的细菌和霉菌滋生导致的。

需要进行空调系统的清洗和消毒。

三、空调系统的检修方法当发现空调系统制冷效果差或不制冷时，需要通过专用设备对空调系统进行制冷剂加注，确保制冷剂的压力和含量符合规定的标准。

定期对空调系统进行清洗和消毒，可以有效防止细菌和霉菌滋生，并保持空调系统内部的清洁和卫生。

定期对空调系统进行保养，包括检查并更换空调滤清器、清洗和更换空调系统的管路和部件、检查压缩机的工作状态等。

4. 空调系统故障检测与排除对于空调系统的故障，可以通过检查制冷剂压力、检修压缩机、蒸发器、冷凝器、膨胀阀等部件来确定具体的故障原因，并进行相应的维修和更换。

汽车空调的构造及故障分析排除汽车空调是现代汽车上不可或缺的设备，它可以让驾驶者和乘客在行车过程中保持舒适的温度。

空调系统的构造复杂，包括压缩机、冷凝器、蒸发器、膨胀阀等部件。

由于长期使用或不当操作，空调系统也会出现故障。

本文将针对汽车空调的构造及常见故障进行分析，并提供相应的排除方法。

一、汽车空调的构造1. 压缩机压缩机是汽车空调系统的心脏，负责将低温低压的制冷剂吸入并压缩成高温高压气体。

这样的气体被送到冷凝器中进行散热，变成高温高压的液体。

2. 冷凝器3. 蒸发器蒸发器是汽车空调系统中进行换热的部件，它负责将低温低压的制冷剂换热成低温低压的气态制冷剂。

在蒸发器内，制冷剂与外界空气进行对流换热，由低温低压的液体变成低温低压的气体。

4. 膨胀阀膨胀阀是汽车空调系统中的控制装置，它负责控制制冷剂的流动，使其能够在不同条件下保持一定的压力和温度。

通过膨胀阀，制冷剂可以实现从高压到低压的转换，从而保持系统的正常运行。

二、汽车空调的常见故障及排除方法1. 制冷效果差如果汽车空调的制冷效果不佳，可能是由于压缩机故障、制冷剂泄漏、蒸发器堵塞等原因导致的。

此时，需要检查压缩机的工作状态和制冷剂的充放情况，及时清洗蒸发器和更换滤清器。

2. 噪音大3. 制冷剂泄漏制冷剂泄漏是汽车空调系统常见的故障之一，这会导致制冷效果下降甚至完全无法制冷。

此时，需要及时检查和修补泄漏点，并添加适量的制冷剂。

还应检查系统的其他部件，以确保正常运行。

4. 空调开关无法启动如果汽车空调的开关无法启动，可能是由于保险丝熔断、继电器故障、开关故障等原因导致的。

此时，需要检查和更换相关部件，以确保空调系统可以正常启动。

在日常使用汽车空调时，还应注意定期进行清洗和维护，以保证系统的正常运行。

也应避免长时间的高强度使用，以减少空调系统的故障发生。

通过正确的使用和养护，可以延长汽车空调系统的使用寿命，同时也可以提高驾驶者和乘客的舒适度。

汽车空调的构造较为复杂，故障诊断和排除需要具有一定的专业知识和技能。

汽车空调的构造及故障分析排除汽车空调是车辆中不可或缺的重要部件之一，它可以为驾驶员和乘坐者提供舒适的驾驶体验，尤其是在夏季高温天气下，空调的作用更加凸显。

在长时间的使用过程中，汽车空调也会出现各种故障，影响驾驶者的行车体验。

了解汽车空调的构造及故障分析排除是非常重要的，下面将深入探讨这些方面的内容。

一、汽车空调的构造汽车空调是由多个部件组成的系统，包括制冷循环系统、送风系统、控制系统等，下面分别进行详细介绍。

1. 制冷循环系统制冷循环系统是汽车空调的核心部件，它由压缩机、蒸发器、冷凝器和节流阀等组成。

空调制冷循环系统的工作原理是将空气中的热量通过压缩机转移到制冷剂上，并将热量排出车外，从而降低车内空气的温度。

- 压缩机：压缩机是制冷循环系统中最重要的部件之一，它通过压缩和排放制冷剂将空气中的热量带走，从而降低车内空气的温度。

- 蒸发器：蒸发器是空调系统中的重要部件，它能够将制冷剂中的液态制冷剂转变为气态，吸收周围空气中的热量，从而使车内空气温度下降。

- 冷凝器：冷凝器是汽车空调制冷循环系统中的另一个重要部件，它通过散热将气态的制冷剂冷却成液态，释放热量到外部环境。

- 节流阀：节流阀在制冷循环系统中扮演着调节制冷剂流量的重要角色，它可以控制制冷剂的流速，保持空调系统的正常工作。

2. 送风系统送风系统是汽车空调系统中的另一个重要部分，它包括空调风扇、空调滤清器、出风口等部件。

送风系统的主要作用是将经过制冷循环系统处理的冷风送入车内，为驾驶员和乘坐者提供舒适的驾驶环境。

- 空调风扇：空调风扇是送风系统中的核心部件，它通过旋转产生气流，将冷风送入车内。

- 空调滤清器：空调滤清器可以过滤空气中的灰尘、花粉等杂质，保持车内空气清新。

- 出风口：出风口是送风系统中重要的部件，它可以将冷风均匀地送入车内各个角落，确保整个车内空气温度均匀。

汽车空调的控制系统主要包括控制面板、控制线路、传感器等部件。

控制系统能够精准地控制空调系统的工作状态，确保驾驶员能够根据需要来调节车内空气的温度和风速。

汽车空调系统常见故障分析及解决方案摘要本文首先对汽车空调系统的组成及工作原理加以介绍，提出了几个常见的故障分析方法，然后针对汽车空调系统常见故障现象原因做出了简单的分析，并给出相应故障的解决方案。

关键词汽车空调；工作原理；故障分析；解决方案1 汽车空调系统概述汽车空调是指对汽车座厢内的空气质量进行调节的装置。

不管车外天气状况如何变化，它都能把车内的湿度、温度、流速、洁度保持在驾驶人员感觉舒适的范围内。

汽车空调系统按其功能可分为：制冷系统、加热系统、通风与空气净化系统和控制系统等几个主要组成部分。

1.1 制冷系统的工作原理制冷循环是由压缩、冷凝、膨胀和蒸发四个过程组成。

压缩机吸入蒸发器出口处的低温低压的制冷剂气体，把它压缩成高温高压的气体，然后送入冷凝器。

高温高压的过热制冷剂气体进入冷凝器（散热器）与大气进行热交换,其作用是排热、冷凝。

高压高温制冷剂液体经膨胀阀节流降温降压，以雾状排出膨胀装置。

经膨胀阀降温降压后的雾状制冷剂液体进入蒸发器，因此时制冷剂沸点远低于蒸发器内温度，故制冷剂液体在蒸发器内蒸发、沸腾成气体。

上述过程周而复始地进行，便可使汽车内温度达到并维持在给定的状态。

1.2 供暖系统的工作原理汽车空调暖风系统的主要功能是：能与蒸发器一起将空气调节到乘员感觉舒适的温度；在冬季向车内提供暖气，提高车内环境温度；当车上玻璃结霜和结雾时，可以输送热风来除霜和除雾。

按热量的来源可以分为余热式和独立式，余热式暖风系统按照取暖介质的不同可以分为水暖式和气暖式。

一般地，乘用车采用发动进工作时冷却液供暖，称为水暖式暖气装置。

水暖式暖气装置主要由加热器、暖风机、热水阀及通风道等组成。

2 常见故障分析方法汽车空调故障的最直观的诊断方法:空调不凉。

汽车空调制冷系统是一个完全密封的循环系统，但因其在各种条件下运行的汽车上工作，加上工作环境恶劣，汽车空调还是容易出现问题，其中任何一个零部件损坏都会使空调能力下降或不能制冷、制热导致使汽车空调系统不能正常运行。

汽车空调的构造及故障分析排除汽车空调在车辆舒适性和驾驶安全方面有着不可替代的作用。

它可以为车内提供冷暖空气，保持恒定的温度和湿度，排除车内异味和空气污染物，提高驾驶员的乘坐舒适性和注意力。

但是，汽车空调的使用也存在一些常见的问题和故障，如制冷效果差、漏氟、噪音大、异味等。

本文将介绍汽车空调的构造及故障分析排除方法，帮助车主正确使用和维护汽车空调。

汽车空调主要由压缩机、冷凝器、蒸发器、制冷剂、电子控制模块以及暖风系统等组成。

1. 压缩机压缩机是空调系统的核心部件，主要作用是把低压低温的制冷剂吸入、压缩、热量增加后排出，形成高压高温的气体，进入冷凝器进行散热，使制冷剂的温度急剧下降。

2. 冷凝器冷凝器是汽车空调系统中，将高压高温的制冷剂冷却到液态的主要部件，与发动机冷却器是一个位置，一般由许多管子和一扇强制通风风扇组成，使用时需要注意对冷凝器的及时清洁。

3. 蒸发器蒸发器是汽车空调系统中将制冷剂蒸发为气态的主要部件，它吸取车内空气的热量,使人体感到清爽。

蒸发器一般设置在仪表板下方。

4. 制冷剂制冷剂是用来进行换热的媒介，汽车空调系统中常用的制冷剂有R12、R22、R134a等。

5. 电子控制模块电子控制模块是自动控制空调系统的自动调节方式，它可以通过检测车内温度和湿度，来自动调节系统的各项参数，最终达到车内舒适度的最佳状态。

6. 暖风系统暖风系统为汽车提供车内暖气，一般由发动机冷却水经过管路进入暖风器片进行加热，然后再由风扇送出车内。

二、故障分析及排除方法1. 制冷效果差制冷效果差是汽车空调最常见的问题之一，表现为冷气不足或冷却速度缓慢。

这种情况可能是由于以下原因引起：（1）空调冷媒量不足可能是由于氟气泄漏或没加足，导致制冷剂不足，建议在专业4S店进行检查添加。

（2）冷凝器堵塞冷凝器堵塞会导致压缩机的负载加重，严重时压缩机会烧毁。

建议对冷凝器进行清洗和更换。

（3）空调过滤器堵塞空调过滤器堵塞会影响空气流通，从而影响制冷效果。

汽车空调的构造及故障分析排除
汽车空调是一种通过循环冷却剂来调节汽车室内空气温度和湿度的装置。

它的主要构造包括压缩机，冷凝器，蒸发器，膨胀阀和控制系统。

压缩机是汽车空调系统的“心脏”，它通过压缩冷媒气体来提高气体的压力和温度。

然后，冷凝器接收高温高压气体，通过与外界的对流传热，使气体冷却并冷凝成液体。

蒸发器将冷凝后的液体通过蒸发使其成为低温低压的蒸发气态。

蒸发器通过与外界空气进行对流传热，从而降低汽车室内空气的温度。

膨胀阀是控制冷媒流量和压力的关键部件，它能够将高压液体冷媒降压为低压气体蒸发。

在汽车空调的使用过程中，可能会出现一些故障。

以下是一些常见的故障以及排除方法：
1. 空调不制冷：可能是由于冷媒泄漏造成的。

检查冷凝器和蒸发器的连接处是否有泄漏现象，并及时修复。

也要检查蒸发器和冷凝器是否有堵塞，清洁或更换可解决问题。

2. 空调噪音大：可能是由于压缩机故障或松动的零件造成的。

检查压缩机是否正常运行，并紧固松动的零件。

如果压缩机损坏，则需要更换。

3. 空调气味异味：可能是由于细菌或霉菌滋生所致。

使用专用的消臭剂进行清洁，并保持空调系统的干燥，可以减少异味问题。

4. 空调出风不足：可能是由于风扇或空调滤清器的故障导致的。

检查风扇和滤清器是否有堵塞或损坏，并及时清洁或更换。

汽车空调的故障排除需要对各个部件进行仔细的检查和维修。

及时发现和解决问题可以保证汽车空调的正常工作，提供舒适的驾驶环境。

汽车空调系统原理和检修汽车空调系统是车辆中的一项重要设备，它的作用是为驾驶员和乘客提供舒适的车内环境。

在炎热的夏季，汽车空调系统能够降低车内温度，提供清爽的空气；在寒冷的冬季，汽车空调系统则可以提供暖风，保持舒适的环境温度。

汽车空调系统的工作原理主要分为制冷循环和暖风循环两个部分。

制冷循环的工作原理如下：1.压缩机：它是汽车空调系统的核心部件，负责将低压制冷剂气体抽入，并压缩成高压气体，然后将气体送到冷凝器。

2.冷凝器：当高压气体流经冷凝器时，通过散热器使热量散发出去，使气体冷却并转化为高压液体。

3.膨胀阀：高压液体通过膨胀阀进入蒸发器，此时压力骤降，使液体急剧蒸发，吸热效应使车内的热量被带走。

4.蒸发器：蒸发器中的低温低压制冷剂吸收空气中的热量，吹出冷风，从而降低车内的温度。

暖风循环的工作原理如下：1.加热器芯：汽车水泵将冷却液引入加热器芯中，通过电动风扇吹过，将冷却液加热。

2.风门控制：根据驾驶员的设定温度，通过控制风门的开启和关闭，调节进入车内的空气的流量和温度。

3.风扇：驾驶员通过调节风扇的转速，控制空气的流量和强度。

1.制冷剂压力检查：使用压力表检查制冷剂压力，确保制冷剂压力处于正常范围内。

若压力过高，可能是压缩机故障；若压力过低，可能是制冷系统中有泄漏。

2.制冷剂泄漏检查：使用漏检仪或漏枪检查制冷系统中是否有泄漏。

若出现泄漏，需要及时修复或更换漏气部件。

3.电气系统检查：检查电磁离合器、压缩机继电器和风扇开关等电气部件是否正常工作。

若发现故障，需要修复或更换相应的电气部件。

4.温度控制检查：检查温度控制系统的调节器和风门控制装置是否正常。

若发现异常，需要进行修复或调整。

5.加热系统检查：检查加热器芯是否正常工作，确保加热系统能够提供足够的暖风。

6.水泵检查：检查水泵是否正常运转，确保冷却液能够流通和循环。

总之，汽车空调系统的原理是通过制冷循环和暖风循环来提供舒适的车内环境。

在检修汽车空调系统时，需要检查压力、泄漏、电气系统、温度控制、加热系统和水泵等方面的问题，并进行相应的修复或更换。

汽车空调系统的工作原理及故障诊断1.压缩机压缩机是通过皮带轮，由汽车发动机带动。

吸进低压冷媒气体，并将其压缩后排入冷凝器。

压缩机损坏可能由以下原因引起：·被污染的机油·物理损坏·泄漏·潮湿表现现象为：·有噪音·制冷能力下降·空调系统整体故障更换压缩机一般需要清洗和检修整个系统2.冷凝器冷凝器安装在水箱前面，冷却来自压缩机的高温高压气体，然后将其转化为液体流出。

冷凝器损坏可能由以下原因引起：·泄漏（事故）·翅片污染·堵塞（压缩机损坏引起）表现现象为：·制冷能力下降·冷凝器风扇转速不变·空调系统整体故障冷媒泄漏会污染环境。

3.冷凝器风扇冷凝器风扇能够提供最佳的冷媒液化效果，它可以装在冷凝器与水箱的前面或者后面。

冷凝器风扇损坏可能由以下原因引起：·物理损坏·气流短路·风扇叶轮损坏·连接故障（电器连接）·短路表现现象为：·噪音·制冷能力下降·风扇开停频繁·汽车发动机温度上升·风扇停转4.干燥器/过滤器干燥过滤器的功能是去除液态冷媒的水分和杂质。

此外，它也作为储存冷媒的容器。

它内部有过滤网能吸收相当一部分的水分。

干燥过滤器的效率能被以下几点降低：·过滤网饱和·过滤网过于老旧·泄漏表现现象为：·制冷能力下降·整个空调系统损坏每二年或者空调系统检修的时候，都应该更换干燥过滤器。

5.蒸发器蒸发器位于仪表板下面，里面有的液态冷媒。

蒸发器损坏可能由以下原因引起：·蒸发器被污染·杂质或者水分引起堵塞·泄漏表现现象为：·难闻的发霉味道·制冷能力下降·系统整体损坏出于健康和技术原因考虑，请对蒸发器进行常规消毒。

汽车空调系统故障分析与排除随着汽车成为我们生活中不可缺少的交通工具，汽车空调系统也成为了现代汽车的标配之一。

在炎炎夏日或寒冷冬季，汽车空调系统的正常运行对于驾驶者来说至关重要。

就像其他汽车部件一样，汽车空调系统也可能出现故障。

今天我们就来探讨一下汽车空调系统常见的故障原因及解决方法。

一、汽车空调系统常见故障原因1. 制冷剂泄漏汽车空调系统中的制冷剂起着非常重要的作用，它能够吸收和释放热量，实现空调制冷的功能。

制冷剂是一种易挥发的气体，在长时间的使用中可能会出现泄漏的现象。

这会导致汽车空调系统无法正常制冷，甚至会损坏空调压缩机。

2. 空调压缩机故障空调压缩机是汽车空调系统中最关键的部件之一，它负责压缩制冷剂并将其输送到蒸发器中进行制冷。

如果空调压缩机出现故障，比如轴承损坏或者电磁离合器故障，就会导致汽车空调系统无法正常工作。

3. 蒸发器堵塞蒸发器位于汽车仪表板内部，它通过制冷剂的蒸发来吸收空气中的热量，实现空调系统的制冷效果。

由于长时间的使用，蒸发器内部可能会堵塞灰尘、污垢等杂质，导致制冷效果下降甚至完全失效。

4. 空调风扇故障空调风扇负责将汽车内部的空气吹送到蒸发器中进行制冷，如果风扇故障，将导致制冷效果下降甚至完全失效。

空调风扇也是排除蒸发器中的湿气的关键部件，一旦出现故障，将会导致蒸发器内部结露，影响空调制冷效果。

5. 空调控制面板故障空调控制面板是驾驶者控制汽车空调系统的重要装置，如果面板出现故障，比如按钮失灵或者线路短路，就会导致空调系统无法正常开启或者调节温度。

1. 制冷剂泄漏的排除方法首先需要通过空调系统压力测试仪来检测制冷剂的压力，如果发现压力过低，就需要找出泄漏的位置并进行修复。

修复后需要重新加注制冷剂，确保汽车空调系统正常运行。

3. 蒸发器堵塞的排除方法清洗蒸发器需要拆卸汽车仪表板或者空调出风口，这需要专业的技术和设备来完成。

所以建议将汽车送到专业的汽车维修站点进行清洗和维护，确保蒸发器的正常运行。
