机房平面布置图

附件3：机房（柜）设备布置及工艺要求一、自建机房建设要求(一)机房土建建设要求1.自建砖混机房及彩钢板房应优先选用标准化机房方案, 土建机房设置双层屋顶，在平顶上设置彩钢板坡顶。

下部混凝土楼板平顶应现浇，上部坡顶排水坡度宜≥5%，用于隔热及防水，彩钢板钢板厚度宜为0.7mm，坡顶彩钢板为蓝色。

2.基站机房应设置乙级防盗门，机房门应外开,颜色宜为暗红，并配安全门锁。

盗窃严重区域，可在机房门两侧增加两个现浇构造柱，并在防盗门内增加一块钢板，构造柱与外墙颜色和处理工艺一致，均使用灰色镜面瓷砖加白色外墙涂料的方式处理。

图1-1 机房防撬柱示意图3.基站机房应设置单相与单相带地电源插座2～3个，普通插座应装在设备附近的墙上，下沿距地0.3m明装，空调插座底距地1.8米明装。

4.机房内建设照明度（在离地面0.8米水平面上）应为150-200LX。

可采用荧光灯或节能灯，灯管靠墙安装垂直墙面固定。

5.自建机房梁下净高宜为3米，机房应密封，防尘。

6.不建议在基站建设围墙，土建机房不得建设围墙。

在以下情况可建：有防盗要求的一体化机柜平原站或三管塔配一体化机柜的平原基站。

围墙推荐做法如下图所示：参照国标图集《室外工程》12J003选用。

院内地坪做法（由下到上）：素土夯实；100厚碎石垫层；60厚C20素混凝土，随捣随抹，原浆抹光。

7.空调应根据通信设备的安装情况分期装机，空调出风口应朝向设备的进风侧，达到“先冷设备，再冷机房”的目的，提高空调的制冷效率；室外机优先安装在机房北面或东面，避免暴晒并尽量靠近室内机安装，应根据室外机尺寸选用合适的室外机防盗笼。

(二)机房设备布置要求1.机房与铁塔相对位置见图1-1、1-2，受地理环境影响，可征地宽度窄，但长度较长的，可将手井，铁塔，馈线窗同时移到机房短边，馈线窗及下走线孔需与图1-1右侧机柜位于一条直线上。

表1-1 自建机房规格选型图1-1 机房（3.3*4m）共享模式总平布置示意图图1-2 机房（3*5m）共享模式总平布置示意图图1-3 3.3*4机房电池不地埋平面示意图图1-4 3.3*4机房电池地埋平面示意图图1-5 3*5机房电池不地埋平面示意图图1-6 3*5机房电池地埋平面示意图2.城区基站和农村有传输汇聚设备或BBU池的宜建设5m*3m标准户型，一般农村基站宜建设4m*3.3m户型。

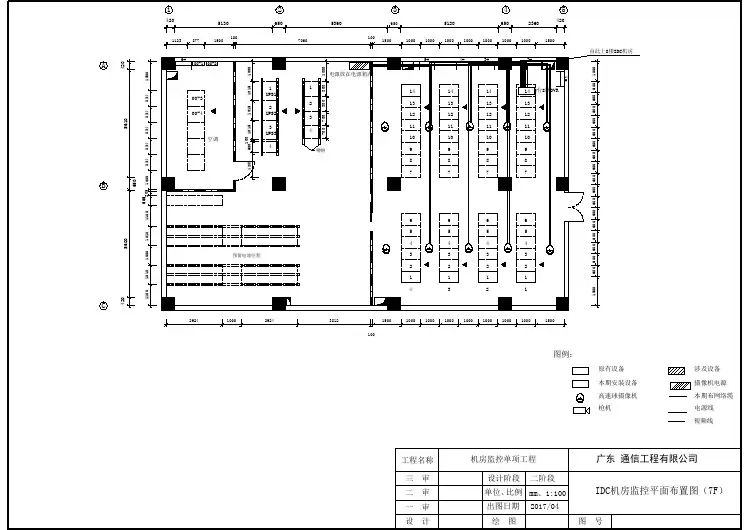

机房建设的平面设计图机房建设的平面设计图机房平面布局是根据机房类型、任务、业务量大小、计算机设备数量、计算机系统的工艺流程、管理体制等综合因素来考虑的，机房类型不同，其功能房间亦稍有区别。

(一)平面布局设计机房平面布局是根据机房类型、任务、业务量大小、计算机设备数量、计算机系统的工艺流程、管理体制等综合因素来考虑的，机房类型不同，其功能房间亦稍有区别。

例如:数据中心，其主要功能房间一般有主机房、服务器机房、存储机房、磁带库、网络室、通信机房、(总)中控室、备件库等;票据中心一般由主机房、清分机房、打印机房、接票、拒票等功能房间组成; IDC机房一般由服务器机房、测试机房、网管中心等功能房间组成; CA机房一般有设备机房、认证中心，密钥管理机房、资料室等房间。

但不论何种类型的机房，一般都应有UPS 电源室、电池间、空调机房、钢瓶间、更衣换鞋等功能房间或功能区域。

另外，南方地区雨水较多，一般应在适当地方考虑放置雨鞋、雨伞的储物柜或缓冲间，且要防止人流的.交叉往返。

平面布局设计时应注意如下几点:(1)北墙一般无阳光照射且一天当中温度比较均恒，因此发热量大、对温差要求较高的设备，宜靠房间的北侧布置。

(2)环境要求相同的功能房间尽量集中布置，使功能分区明确，以便采用不同类型的空调系统从而节约能源。

(3)重要设备或重要的功能房间应放置在空调系统前端，人流的末端。

(4)按计算机系统的工艺流程布置设备或功能房间，正确组织信息流通的合理流程，应使流通路线和人员的徒步行走路线尽可能的短，且人员应单向流动避免往返交叉。

(5)机房区的安全出口不应少于两个，并宜设于机房区的两端，开启方向应符合防火规范设计要求，门的尺寸要方便设备的进出。

(6)疏散出口的门内外1.4m范围内不应设踏步。

(7)变形缝和伸缩缝不应穿过主机房。

(8)机房区室内外台阶踏步宽度不宜小于0.3m，高度不宜大于0.15m并不宜小于0.lm，踏步应防滑，踏步数不应少于2级，当高差不足2级时，应按坡道设置。

数据中心机房规划图数据中心机房规划图是一个由专业设计团队制作的、用于规划和布局数据中心机房的图纸，它是数据中心建设中不可或缺的一部分。

本文将介绍数据中心机房规划图的重要性、内容和设计要点，以及如何有效利用规划图来提升数据中心的运维效率和安全性。

一、数据中心机房规划图的重要性数据中心是存储和处理大量敏感数据的地方，有着极高的安全要求和运维复杂度。

数据中心机房规划图能够在设计和建设阶段提前规划和布局，确保机房的安全性、高效性和可扩展性。

它不仅为数据中心的日常运维提供了指南，还为故障排查和系统升级提供了重要参考。

二、数据中心机房规划图的内容1. 机房总平面图：包括机房的整体布局、面积分配、安全通道、消防设备等。

2. 机柜布局图：展示机房内各个机柜的位置、编号以及机柜之间的距离。

3. 供电系统图：展示数据中心的电源线路、配电柜布局、备用电源等情况。

4. 空调系统图：包括冷、热通道布置、制冷设备安装、温度控制等设计。

5. 网络布线图：显示数据中心的网络布线、交换机位置、链路连接等。

6. 灭火系统图：展示数据中心的灭火设备、自动报警系统、消防通道等。

7. 安全监控图：包括安全摄像头的位置、监控范围、门禁系统等。

三、数据中心机房规划图的设计要点1. 合理布局：根据数据中心的需求，合理安排机柜、冷热通道和设备位置，以最大程度地减少设备之间的相互干扰和热量积聚。

2. 安全可靠：保证机房内的设备和数据的安全，包括监控摄像头的布局、安全通道的设置、防火墙和入侵检测设备的部署等。

3. 高效节能：优化供电和制冷系统，确保数据中心的高效运行，并减少能源消耗。

4. 可扩展性：考虑到未来的扩展需求，预留足够的空间和资源，方便日后的机房扩建和设备升级。

5. 标注明确：在机房规划图中标注清晰的符号和文字说明，方便运维人员理解和操作。

通过合理的机房规划图设计，可以提升数据中心的运维效率和安全性。

操作人员可以根据规划图快速定位和解决问题，减少故障处理时间和影响范围。

机房装修设计计算机机房应是整个大楼安全性、可靠性要求最高、最重要的场所，机房内放置的计算机设备、通迅、网络设备不仅因为高科技产品需要一个非常严格的操作环境，更重要的是它能否正常运作，对整个分行的信息管理与数据安全运行是至关重要的，因此计算机机房的基本结构，组合必须达到以下标准：防尘、抗静电、阻燃、绝燃、信号屏蔽、防漏水、隔热、保温、降噪等。

在设计、施工、材料选择上均应重点考虑这些要求。

1。

1 装修特点.中心主机房与配电室的顶棚乳白色防尘铝天花扣板，墙面为象牙白色彩钢板，不锈钢板踢脚,地面为白色抗静电地板。

大量使用平整、细腻的材料共同烘托机房简洁、精密、流畅、明快的高科技现代化氛围。

1.2 技术特点1）．防尘处理：为满足计算机对洁净度有较高要求，除主材选用不起尘的材料外，在机房的服务器室、配电室、值班室区域地板下及天棚均需做防尘处理.2)．防火处理：除主材采用非燃性材料或难燃性材料外，其它材料尽可能选用难燃性材料.机房墙面为彩钢板、玻璃隔断,所有隐蔽工程用的木质材料，均做防火处理。

防火分区间的玻璃隔断为不锈钢包框铯钾防火玻璃隔断，并且防火玻璃隔断地板下、吊顶内用轻钢龙骨防火石膏板封堵，使机房整体防火性能得到很好的保证.疏散口设有醒目的紧急出口标记，便于人员疏散。

3）．保温处理对于保温处理有不同的处理方式,在我司的工程经验中，其一,是在机房地面敷设橡塑保温板达到保温目的;其二，是对铺设在静电地板下的通风管道路由时进行规划设计,通过风管温度来调节静电地板与地板之间温度.在本项目中,我司设计方案时在保证精密空调容量足够的前提下，采用第一种方式来达到机房重要区域的保温要求，其优势可保温效果非常好.4)．屏蔽处理由于机房的特殊性，要求机房内运行的设备与数据安全非常的高，这就要求机房内的电子设备不能受到外部的电子干扰，同时,机房内运行的电子设备所产生的电子辐射不能对周围的办公环境造成污染。

这就要求我们的机房在屏蔽功能上有充分的措施，我们云南瑞普电子有限公司在机房屏蔽功能的处理主要通过以下几个方面来考虑，墙面用南京格满林彩钢板饰面。

附件3: 机房(柜）设备布置及工艺要求一、自建机房建设要求(一)机房土建建设要求1.自建砖混机房及彩钢板房应优先选用标准化机房方案, 土建机房设置双层屋顶，在平顶上设置彩钢板坡顶.下部混凝土楼板平顶应现浇,上部坡顶排水坡度宜≥5%，用于隔热及防水，彩钢板钢板厚度宜为0。

7mm，坡顶彩钢板为蓝色。

2.基站机房应设置乙级防盗门，机房门应外开,颜色宜为暗红,并配安全门锁。

盗窃严重区域，可在机房门两侧增加两个现浇构造柱，并在防盗门内增加一块钢板，构造柱与外墙颜色和处理工艺一致，均使用灰色镜面瓷砖加白色外墙涂料的方式处理。

图1—1 机房防撬柱示意图3.基站机房应设置单相与单相带地电源插座2～3个，普通插座应装在设备附近的墙上，下沿距地0。

3m明装，空调插座底距地1.8米明装.4.机房内建设照明度(在离地面0。

8米水平面上）应为150-200LX。

可采用荧光灯或节能灯，灯管靠墙安装垂直墙面固定。

5.自建机房梁下净高宜为3米，机房应密封，防尘.6.不建议在基站建设围墙，土建机房不得建设围墙。

在以下情况可建：有防盗要求的一体化机柜平原站或三管塔配一体化机柜的平原基站。

围墙推荐做法如下图所示:参照国标图集《室外工程》12J003选用。

院内地坪做法（由下到上）：素土夯实;100厚碎石垫层；60厚C20素混凝土，随捣随抹，原浆抹光。

7.空调应根据通信设备的安装情况分期装机 ,空调出风口应朝向设备的进风侧,达到“先冷设备,再冷机房”的目的，提高空调的制冷效率；室外机优先安装在机房北面或东面，避免暴晒并尽量靠近室内机安装，应根据室外机尺寸选用合适的室外机防盗笼。

(二)机房设备布置要求1.机房与铁塔相对位置见图1-1、1—2，受地理环境影响,可征地宽度窄，但长度较长的，可将手井，铁塔，馈线窗同时移到机房短边,馈线窗及下走线孔需与图1-1右侧机柜位于一条直线上。

表1-1 自建机房规格选型图1-1 机房（3。

3＊4m）共享模式总平布置示意图图1—2 机房（3*5m）共享模式总平布置示意图图1-3 3。

目录一、机房改造概述机房原始平面布置图机房改造后平面布置图机房改造内容本次机房改造针对于机房某些不合理设计系统并根据用户需求及根据我司对机房目前情况勘查进行机房改造;本次机房改造内容如下：1机房装修系统改造机房区域重新划分；机房墙顶地修复；机房隔断、墙面2机房配电系统改造工程增加一台交流列头柜；原有两台交流配电柜位置迁移；原有及新增机柜电缆重新铺设；机房区域强电桥架重新铺设；3机房防雷接地系统改造配电防雷：新增交流列头柜主空开下做三级防雷；机柜接地及新增区域联合接地；4增加一台精密空调5机柜及布线系统机房上走线桥架机柜并柜处理机柜结构化设计6消防管道改造二、机房改造方案机房装饰系统改造方案将原有玻璃隔断拆除,主机房区域扩大,并将原备品备件库改为监控室,监控室与主机房之间轻质龙骨隔墙拆除,改为防火玻璃隔墙；由于机房隔断拆除,对应的墙面、顶面、地面需进行修复；由于机柜需做散力架,原机房区域抗静电地板需拆除并重新铺设安装；监控室墙面改为彩钢板饰面;机房配电改造方案1.交流配电柜改造：原机房第一列交流列头柜,由于增加机柜,需位置迁移,此交流配电柜供电于此列机柜用电；原机房第三列交流列头柜,迁移至第二列机柜首位,供电于此列机柜；在第三列机柜增加一台交流列头柜,供电于第三、四列机柜;2.电缆路由改造：由原UPS输出配电柜内采用WDZA-YJY-4X50+1X25mm2分别引2路电源至各交流列头柜主输入空开上端；所有机柜采用WDZA-YJY-1kV-3x4mm2,重新铺设两路电源；新增一台精密空调,由原动力配电柜采用WDZA-YJY-4X50+1X25mm2引入电源；原机柜PDU逆旧,新增机柜每台机柜安装2套32A8口PDU,所有机柜末端采用工业电源连接器;3.桥架改造机房内原有桥架拆除,采用网格式300100mm强电桥架,地板下安装;防雷接地系改造方案1.电源部分在新增交流配电柜主空开后加装V20-C/3+NPE电源避雷器,作为三级保护;共2台;2.联合接地系统由于机房区域改变,新增主机房区域内在机房静电地板下采用30×3紫铜带敷设闭合环行等电位均压环并连接至原机房紫铜带,机房内所有新增金属构架、设备金属外壳、电缆进线的外屏蔽层、静电地板等均应就近接到该接地母排上,机柜设备接地均重新采用16mm2多股铜芯线连接至接地母排,防雷器也应就近接到该接地母排上;机房内共用接地体,最大限度的满足等电位的要求;新增精密空调由于机房区域扩大,原有精密空调制冷量已无法满足机房制冷需求,因此需增加一台制冷量为80KW双系统下送风精密空调;机柜及布线系统改造1.走线方式：机房内采用300100网格式桥架机柜顶走线方式；2.线缆类型：六类双绞线与光缆结合；3.布线设备：模块、配线架均采用六类；4.标签标识：用专业标签机打印标签对机柜跳线进行标识；5.结构设计：第一、二、三列机柜,每列机柜均设置2台网络列头柜,第四列机柜设置1台网络列头柜;6.机房采用星型结构,各服务器机柜采用六类线缆及光缆星型汇总到网络列头柜,即每台服务器机柜采用24根六类非屏蔽双绞线、每三台服务器机柜采用2根12芯光缆一根作为备份星型汇总到网络列头柜,一根作为备份;7.信息点设置原则：每个服务器机柜按24个网络点、8个光纤点,即每台服务器机柜配置一个24口的网络配线架、三台服务器机柜设置一个24口光纤配线架;消防管道改造由于机房区域改变,因此需对原有的消防管路进行改造;三、机房改造施工总体部署为了保证苏源高科机房改造施工安全及正常运行,我公司根据机房现在的情况制定出如下施工组织与步骤：1、现场勘查：主要查找出机房配电电缆、通讯电缆、管路、桥架等路由;2、打标签：将查找出的线路打上标签;3、现场核实：找出机柜及设备迁移后重要线缆,保证施工过程设备正常运行;4、图纸会审：与建设方审核设计图纸是否有缺陷,是否另有需求;5、拆除：拆除静电地板、隔墙、配电电缆、通讯电缆、线管、桥架;6、配电线管及桥架安装;7、消防管路改造;8、玻璃隔断钢架焊接;9、配电线缆敷设;10、地面接地铜排安装;11、墙面彩钢板安装及隔断部位修复;12、顶面修复;13、静电地板重新安装;14、玻璃隔断安装15、配电列头柜定位安装16、机柜配电系统割接17、新增机柜及PDU安装18、配电系统安装及调试;19、弱电桥架及线缆敷设;20、弱电系统调试;21、机柜整理及打标签;22、机房保洁;23、资料移交;24、竣工验收;机房改造工期为45天,具体需根据机柜散力架安装工期而定;四、机房改造预算。
