电力用户用电信息采集系统

电力用户用电信息采集系统一、教学内容本节课的教学内容来自小学科学教材第四章《生活中的能源》的第三节《电力》。

本节内容主要介绍电力用户用电信息采集系统的基本原理和应用。

通过本节课的学习，学生将了解电力用户用电信息采集系统的作用、组成及工作原理，提高节约用电的意识。

二、教学目标1. 了解电力用户用电信息采集系统的基本原理和组成。

2. 学会正确使用电力用户用电信息采集系统，提高节约用电的意识。

3. 培养学生的观察能力、动手能力和创新能力。

三、教学难点与重点重点：电力用户用电信息采集系统的基本原理和组成。

难点：电力用户用电信息采集系统的实际操作。

四、教具与学具准备教具：电力用户用电信息采集系统模型、PPT课件。

学具：学生分组实验套件、笔记本。

五、教学过程1. 实践情景引入：通过讨论家庭用电情况，引导学生关注电力用户用电信息采集系统的作用。

2. 知识讲解：利用PPT课件，介绍电力用户用电信息采集系统的基本原理和组成。

3. 例题讲解：分析一个典型的电力用户用电信息采集系统的案例，让学生了解实际应用。

4. 随堂练习：学生分组进行实验，操作电力用户用电信息采集系统，观察并记录数据。

5. 课堂小结：6. 作业布置：设计一份家庭用电信息采集表，记录家庭用电情况，并提出节约用电的建议。

六、板书设计板书内容：电力用户用电信息采集系统1. 基本原理2. 组成3. 应用七、作业设计作业题目：1. 请简述电力用户用电信息采集系统的基本原理。

2. 请列举电力用户用电信息采集系统的组成部件。

3. 请结合生活实际，谈谈电力用户用电信息采集系统的应用。

答案：1. 电力用户用电信息采集系统的基本原理是通过对家庭用电情况进行实时监测，将数据传输至数据分析中心，从而实现对家庭用电的智能管理。

2. 电力用户用电信息采集系统的组成部件包括：数据采集器、数据传输模块、数据分析中心、用户终端等。

3. 电力用户用电信息采集系统在生活中的应用主要包括：智能家居、节能减排、电力市场需求响应等。

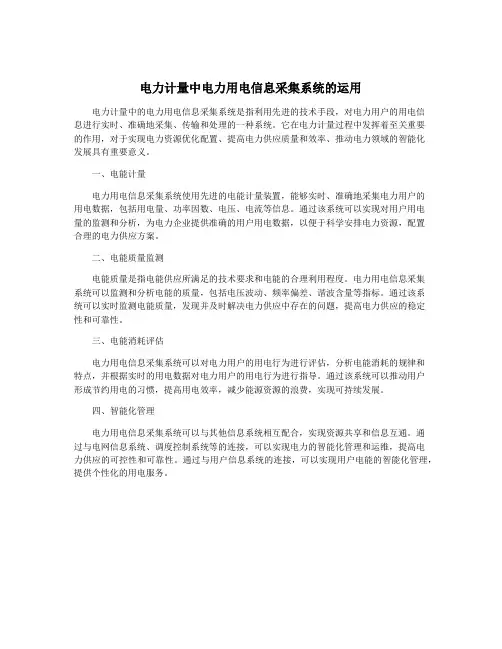

电力计量中电力用电信息采集系统的运用电力计量中的电力用电信息采集系统是指利用先进的技术手段，对电力用户的用电信息进行实时、准确地采集、传输和处理的一种系统。

它在电力计量过程中发挥着至关重要的作用，对于实现电力资源优化配置、提高电力供应质量和效率、推动电力领域的智能化发展具有重要意义。

一、电能计量电力用电信息采集系统使用先进的电能计量装置，能够实时、准确地采集电力用户的用电数据，包括用电量、功率因数、电压、电流等信息。

通过该系统可以实现对用户用电量的监测和分析，为电力企业提供准确的用户用电数据，以便于科学安排电力资源，配置合理的电力供应方案。

二、电能质量监测电能质量是指电能供应所满足的技术要求和电能的合理利用程度。

电力用电信息采集系统可以监测和分析电能的质量，包括电压波动、频率偏差、谐波含量等指标。

通过该系统可以实时监测电能质量，发现并及时解决电力供应中存在的问题，提高电力供应的稳定性和可靠性。

三、电能消耗评估电力用电信息采集系统可以对电力用户的用电行为进行评估，分析电能消耗的规律和特点，并根据实时的用电数据对电力用户的用电行为进行指导。

通过该系统可以推动用户形成节约用电的习惯，提高用电效率，减少能源资源的浪费，实现可持续发展。

四、智能化管理电力用电信息采集系统可以与其他信息系统相互配合，实现资源共享和信息互通。

通过与电网信息系统、调度控制系统等的连接，可以实现电力的智能化管理和运维，提高电力供应的可控性和可靠性。

通过与用户信息系统的连接，可以实现用户电能的智能化管理，提供个性化的用电服务。

三系统功能1、术语和定义1）电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。

包括5类用户和1个公变考核计量点：A类——大型专变用户B类——中小型专变用户C类——三相一般工商业用户D类——单相一般工商业用户E类——居民用户F类——公变考核计量点2）用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。

可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。

用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。

3）专变采集终端专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。

4）集中抄表终端集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。

集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。

采集器是用于采集多个或单个电能表的电能信息, 并可与集中器交换数据的设备。

采集器依据功能可分为基本型采集器和简易型采集器。

基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。

简易型采集器直接转发集中器与电能表间的命令和数据。

5）分布式能源监控终端是对接入公用电网的用户侧分布式能源系统进行监测与控制的设备，可以实现对双向电能计量设备的信息采集、电能质量监测，并可接受主站命令对分布式能源系统接入公用电网进行控制。

2、系统功能数据采集根据不同业务对采集数据的要求，编制自动采集任务,并管理各种采集任务的执行，检查任务执行情况。

采集的主要数据项有电能量数据、交采数据、工况数据、电能质量统计数据、事件记录数据等。

浅谈电力用户用电信息采集系统随着时代信息化的发展，国家电网公司建设智能化电网的步伐加快，利用网络与计算机技术，建设了电力用户用电信息采集系统，使电力用电用户信息实现了信息科技化管理。

本文将重点介绍电力用户用电信息采集系统的组成及之间的通信原理。

标签：国家电网；电力用户用电信息采集系统；组成；通信电力用电信息系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、远程停电、分布式能源监控、智能用电设备的信息交互等功能。

用户用电信息采集系统主要有采集系统主站、传输通道、采集终端、电能表等组成。

一、用电信息采集系统电力用户采集示意图二、用电信息采集系统的组成1、用电信息采集主站系统主站网络的物理结构主要由数据服务器、磁盘阵列、应用服务器、前置服务器、备份服务器、磁带库、省（直辖市）公司和地市公司（直辖市分公司）工作站以及相关的网络设备组成。

国网公司要求电力用户用电信息采集系统主站软件的设计应当满足集中式和分布式两种部署方式，集中式部署模式电采主站系统在物理架构上要满足以下要求：（1）主站部分应单独组网，与其它应用系统以及公网信道采用防火墙进行安全隔离，保证系统的信息安全。

（2）用电信息采集系统在省（直辖市）公司侧建设一套主站，各地市公司（直辖市分公司）不单独建设主站，各地市公司（直辖市分公司）工作站通过电力公司内部专用的远程通信网络接入省（直辖市）公司。

2、用电信息采集通信信道用电信息采集系统的信道有230MHz、GPRS、电力线、CDMA、微功率无线等。

（1）对于采用GPRS/CDMA无线公网接入电力信息网的安全防护，对接入必须制定严格的安全隔离措施。

（2）对于采用230MHz无线专网接入电力信息网的安全防护，应采取身份认证、报文加密、消息摘要、时间戳技术等措施。

（3）采集终端应包含具备对称算法和非对称算法的安全芯片，采用完善的安全设计、安全性能检测、认证与加密措施，以保证数据传输的安全。

电力用户用电信息采集系统电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统,实现用电信息的自动采集、计量异常和电能质量监测、用电分析和管理,具备相关信息发布、分布式能源的监控、智能用电设备的信息交互等功能.用电信息采集终端用电信息采集终端是负责各信息采集点的电能信息的采集、数据管理、数据双向传输以及转发或执行控制命令的设备.用电信息采集终端按应用场所分为专变采集终端、集中抄表终端包括集中器、采集器、分布式能源监控终端等类型.专变采集终端专变采集终端是专变用户电能信息采集终端,实现对专变用户的电能信息采集,包括电能表数据采集、电能计量设备工况和供电电能质量监测,以及客户用电负荷和电能量的监控,并对采集数据进行管理和传输.集中抄表终端集中抄表终端是对低压用户电能信息进行采集的设备,包括集中器、采集器.集中器是指收集各采集终端或电能表的数据,并进行处理储存,同时能和主站或手持设备进行数据交换的设备.采集器是用于采集多个电能表电能信息, 并可与集中器交换数据的设备.采集器依据功能可分为基本型采集器和简易型采集器.基本型采集器抄收和暂存电能表数据,并根据集中器的命令将储存的数据上传给集中器.简易型采集器直接转发集中器与电能表间的命令和数据.系统功能系统主要功能包括系统数据采集、数据管理、控制、综合应用、运行维护管理、系统接口等.1.1 数据采集根据不同业务对采集数据的要求,编制自动采集任务,包括任务名称、任务类型、采集群组、采集数据项、任务执行起止时间、采集周期、执行优先级、正常补采次数等信息,并管理各种采集任务的执行,检查任务执行情况.1.1.1 采集数据类型项系统采集的主要数据项有：1电能量数据：总电能示值、各费率电能示值、总电能量、各费率电能量、最大需量等； 2交流模拟量：电压、电流、有功功率、无功功率、功率因数等；3工况数据：采集终端及计量设备的工况信息；4电能质量越限统计数据：电压、电流、功率、功率因数、谐波等越限统计数据；5事件记录数据：终端和电能表记录的事件记录数据；6其他数据：费控信息等.1.1.2 采集方式主要采集方式有：1定时自动采集按采集任务设定的时间间隔自动采集终端数据,自动采集时间、间隔、内容、对象可设置.当定时自动数据采集失败时,主站应有自动及人工补采功能,保证数据的完整性.2随机召测根据实际需要随时人工召测数据.如出现事件告警时,随即召测与事件相关的重要数据,供事件分析使用.3主动上报在全双工通道和数据交换网络通道的数据传输中,允许终端启动数据传输过程简称为主动上报,将重要事件立即上报主站,以及按定时发送任务设置将数据定时上报主站.主站应支持主动上报数据的采集和处理.1.1.3 采集数据模型通过需求分析,按照电力用户性质和营销业务需要,将电力用户划分为六种类型,并分别定义不同类型用户的采集要求、采集数据项和采集数据最小间隔,采集数据模型见附表1.大型专变用户A类：立约容量在100kVA及以上的专变用户.中小型专变用户B类：立约容量在100kVA以下的专变用户.三相一般工商业用户C类：包括低压商业、小动力、办公等用电性质的非居民三相用电.单相一般工商业用户D类：包括低压商业、小动力、办公等用电性质的非居民单相用电.居民用户E类：用电性质为居民的用户.公用配变考核计量点F类：即公用配变上的用于内部考核的计量点.其它关口计量点的采集数据项、采集间隔、采集方式可参照执行.1.1.4 采集任务执行质量统计分析检查采集任务的执行情况,分析采集数据,发现采集任务失败和采集数据异常,记录详细信息.统计数据采集成功率、采集数据完整率.1.2 数据管理1.2.1 数据合理性检查提供采集数据完整性、正确性的检查和分析手段,发现异常数据或数据不完整时自动进行补采.提供数据异常事件记录和告警功能；对于异常数据不予自动修复,并限制其发布,保证原始数据的唯一性和真实性.1.2.2 数据计算、分析根据应用功能需求,可通过配置或公式编写,对采集的原始数据进行计算、统计和分析.包括但不限于：a 按区域、行业、线路、自定义群组、单客户等类别,按日、月、季、年或自定义时间段,进行负荷、电能量的分类统计分析.b电能质量数据统计分析,对监测点的电压、电流、功率因数、谐波等电能质量数据进行越限、合格率等分类统计分析.c计算线损、母线不平衡、变损等.1.2.3 数据存储管理采用统一的数据存储管理技术,对采集的各类原始数据和应用数据进行分类存储和管理,为“SG186”一体化平台及其它系统提供数据共享和分析利用.按照访问者受信度、数据频度、数据交换量的不同,对外提供统一的实时或准实时数据服务接口,为其它系统开放有权限的数据共享服务.提供系统级和应用级完备的数据备份和恢复机制.1.2.4 数据查询系统支持数据综合查询功能,并提供组合条件方式查询相应的数据页面信息.1.3 控制系统通过对终端设置功率定值、电量定值、电费定值以及控制相关参数的配置和下达控制命令,实现系统功率定值控制、电量定值控制和电费定值控制功能,系统亦可直接向终端下达远程直接开关控制命令,实现遥控功能.系统具有点对点控制和点对面控制两种基本方式.1.3.1 功率定值控制功率控制方式包括时段控、厂休控、营业报停控、当前功率下浮控等.系统根据业务需要提供面向采集点对象的控制方式选择,管理并设置终端负荷定值参数、开关控制轮次、控制开始时间、控制结束时间等控制参数,并通过向终端下发控制投入和控制解除命令,集中管理终端执行功率控制.控制参数及控制命令下发、开关动作应有操作记录.1.3.2 电量定值控制电量定制控制方式主要为月电量定值闭环控制.系统根据业务需要提供面向采集点对象的控制方式选择,管理并设置终端月电量定值参数、开关控制轮次等控制参数,并通过向终端下发控制投入和控制解除命令,集中管理终端执行电量控制.控制参数及控制命令下发、开关动作应有操作记录.1.3.3 费率定值控制系统可向终端设置电能量费率时段和费率以及费控控制参数,包括购电单号、预付电费值、报警和跳闸门限值,向终端下发费率定值控制投入或解除命令,终端根据报警和跳闸门限值分别执行告警和跳闸.控制参数及控制命令下发、开关动作应有操作记录.1.3.4 远方控制1遥控主站可以根据需要向终端或电能表下发遥控跳闸命令,控制用户开关跳闸.主站可以根据需要向终端或电能表下发允许合闸命令,由用户自行闭合开关.遥控跳闸命令包含告警延时时间和限电时间.控制命令可以按单地址或组地址进行操作,所有操作应有操作记录.2保电主站可以向终端下发保电投入命令,保证终端的被控开关在任何情况下不执行任何跳闸命令.保电解除命令可以使终端恢复正常受控状态.3剔除主站可以向终端下发剔除投入命令,使终端处于剔除状态,此时终端对任何广播命令和组地址命令除对时命令外均不响应.剔除解除命令使终端解除剔除状态,返回正常状态.1.4 综合应用1.4.1 自动抄表管理根据采集任务的要求,自动采集系统内电力用户电能表的数据,获得电费结算所需的用电计量数据和其它信息.1.4.2 费控管理费控管理需要由主站、终端、电能表多个环节协调执行,实现费控控制方式也有主站实施费控、终端实施费控、电能表实施费控三种形式.1主站实施费控根据用户的缴费信息和定时采集的用户电能表数据,计算剩余电费,当剩余电费等于或低于报警门限值时,通过采集系统主站或其它方式发催费告警通知,通知用户及时缴费.当剩余电费等于或低于跳闸门限值时,通过采集系统主站下发跳闸控制命令,切断供电.用户缴费成功后,可通过主站发送允许合闸命令,允许合闸.2采集终端实施费控根据用户的缴费费信息,主站将电能量费率时段和费率以及费控参数包括购电单号、预付电费值、报警和跳闸门限值等参数下发终端并进行存储.当需要对用户进行控制时,向终端下发费控投入命令,终端定时采集用户电能表数据,计算剩余电费,终端根据报警和跳闸门限值分别执行告警和跳闸.用户缴费成功后,可通过主站发送允许合闸命令,允许合闸.3电能表实施费控根据用户的缴费费信息,主站将电能量费率时段和费率以及费控参数包括购电单号、预付电费值、报警和跳闸门限值等参数下发电能表并进行存储.当需要对用户进行控制时,向电能表下发费控投入命令,电能表实时计算剩余电费,电能表根据报警和跳闸门限值分别执行告警和跳闸.用户缴费成功后,可通过主站发送允许合闸命令,允许合闸.1.4.3 有序用电管理根据有序用电方案管理或安全生产管理要求,编制限电控制方案,对电力用户的用电负荷进行有序控制,并可对重要用户采取保电措施,可采取功率定值控制和远方控制两种方式.执行方案确定参与限电的采集点并编制群组,确定各采集点的控制方式,负荷定值参数、开关控制轮次、控制开始时间、控制结束时间等控制参数.控制参数批量下发给参与限电的所有采集点的相应终端.通过向各终端下发控制投入和控制解除命令,终端执行并有相应控制参数和控制命令的操作记录.1.4.4 用电情况统计分析1.4.4.1 综合用电分析1负荷分析按区域、行业、线路、电压等级、自定义群组、用户、变压器容量等类别对象,以组合的方式对一定时段内的负荷进行分析,统计负荷的最大值及发生时间、最小值及发生时间,负荷曲线趋势,并可进行同期比较,以便及时了解系统负荷的变化情况.2负荷率分析按区域、行业、线路、电压等级、自定义群组等统计分析各时间段内的负荷率,并可进行趋势分析.3电能量分析按区域、行业、线路、电压等级、自定义群组、用户等类别,以日、月、季、年或时间段等时间维度对系统所采集的电能量进行组合分析,包括统计电能量查询、电能量同比环比分析、电能量峰谷分析、电能量突变分析、用户用电趋势分析和用电高峰时段分析、排名等.4三相平衡度分析通过分析配电变压器三相负荷或者台区下所属用户按相线电能量统计数据,确定三相平衡度,进而适当调整用户相线分布,为优化配电管理奠定基础.1.4.4.2 负荷预测支持分析地区、行业、用户等历史负荷、电能量数据,找出负荷变化规律,为负荷预测提供支持.1.4.5 异常用电分析1.4.5.1 计量及用电异常监测对采集数据进行比对、统计分析,发现用电异常.如同一计量点不同采集方式的采集数据比对或实时数据和历史数据的比对,发现功率超差、电能量超差、负荷超容量等用电异常,记录异常信息.对现场设备运行工况进行监测,发现用电异常.如计量柜门、TA/TV 回路、表计状态等,发现异常,记录异常信息.用采集到的历史数据分析用电规律,与当前用电情况进行比对分析,分析异常,记录异常信息.发现异常后,启动异常处理流程,将异常信息通过接口传送到相关职能部门.1.4.5.2 重点用户监测对重点用户提供用电情况跟踪、查询和分析功能.可按行业、容量、电压等级、电价类别等分类组合定义,查询重点用户或用户群的信息.查询信息包括历史和实时负荷曲线、电能量曲线、电能质量数据、工况数据以及异常事件信息等.1.4.5.3 事件处理和查询根据系统应用要求,主站将终端记录的告警事件设置为重要事件和一般事件.对于不支持主动上报的终端,主站接收到来自终端的请求访问要求后,立即启动事件查询模块,召测终端发生的事件,并立即对召测事件进行处理.对于支持主动上报的终端,主站收到终端主动上报的重要事件,应立即对上报事件进行处理.主站可以定期查询终端的一般事件或重要事件记录,并能存储和打印相关报表.1.4.6 电能质量数据统计1.4.6.1 电压越限统计对电压监测点的电压按照电压等级进行分类分析,分类统计电压监测点的电压合格率、电压不平衡度等.1.4.6.2 功率因数越限统计按照不同用户的负荷特点,对用户设定相应的功率因数分段定值,对功率因数进行考核统计分析；记录用户指定时间段内的功率因数最大值、最小值及其变化范围；超标用户分析统计、异常记录等.1.4.6.3 谐波数据统计统计按设置的电压、电流谐波限值对监测点的电压谐波、电流谐波进行分析,记录分相2～19次谐波电压含有率及总畸变率日最大值及发生时间,统计分相谐波越限数据.1.4.7 线损、变损分析根据各供电点和受电点的有功和无功的正/反向电能量数据以及供电网络拓扑数据,按电压等级、分区域、分线、分台区进行线损的统计、计算、分析.可按日、月固定周期或指定时间段统计分析线损.主站应能人工编辑和自动生成线损计算统计模型.变损分析,是指将计算出的电能量信息作为原始数据,将原始数据注入到指定的变损计算模型中,生成对应计量点各变压器的损耗率信息.变损计算模型可以通过当前的电网结构自动生成,也支持对于个别特殊变压器进行特例配置.1.4.8 增值服务系统采用一定安全措施后,可以实现以下增值服务功能：系统具备通过WEB进行综合查询功能,满足业务需求.能够按照设定的操作权限,提供不同的数据页面信息及不同的数据查询范围.WEB信息发布,包括原始电能量数据、加工数据、参数数据、基于统计分析生成的各种电能量、线损分析、电能质量分析报表、统计图形曲线、棒图、饼图网页等.系统可以提供数据给相关支持系统,实现通过手机短信、语音提示等多种方式及时向用户发布用电信息、缴费通知、停电通知、恢复供电等相关信息,实现短信提醒、信息发布等功能.可支持网上售电服务,通过银电联网,费控费数据与系统进行实时交换.可以提供相关信息网上发布、分布式能源的监控、智能用电设备的信息交互等扩展功能.1.5 运行维护管理1.5.1 系统对时系统具有与标准时钟对时的功能,并支持从其它系统获取标准时间.主站可以对系统内全部终端进行广播对时或批量对时,也可以对单个终端进行对时.主站可以对时钟误差<5min的电能表进行远程校时.1.5.2 权限和密码管理对系统用户进行分级管理,可进行包括操作系统、数据库、应用程序三部分的用户密码设置和权限分配.并可根据业务需要,按照业务的涉及内容进行密码限制.登录系统的所有操作员都要经过授权,进行身份和权限认证,根据授权权限使用规定的系统功能和操作范围.1.5.3 采集终端管理终端管理主要对终端运行相关的采集点和终端档案参数、配置参数、运行参数、运行状态等进行管理.主站可以对终端进行远程配置和参数设置,支持新上线终端自动上报的配置信息.主站可以向终端下发复位命令,使终端自动复位.1.5.4 档案管理主要对维护系统运行必须的电网结构、用户、采集点、设备进行分层分级管理.系统可实现从营销和其它系统进行相关档案的实时同步和批量导入及管理,以保持档案信息的一致性和准确性.1.5.5 通信和路由管理对系统使用的通信设备、中继路由参数等进行配置和管理.对系统使用的公网信道进行流量管理.1.5.6 运行状况管理运行状况管理包括主站、终端、专用中继站运行状况监测和操作监测：1主站运行工况监测实时显示通信前置机、应用服务器以及通信设备等的运行工况；检测报文合法性、统计每个通信端口及终端的通讯成功率；2终端运行工况监测终端运行状态统计包括各类终端的台数,投运台数、终端数据采集情况包括电能表数据采集、通信情况的分析和统计；3专用中继站运行监测实时显示中继站的运行状态,工作环境参数；4操作监测通过权限统一认证机制,确认操作人员情况,所在进程及程序、操作权限等内容.系统自动记录重要操作包括参数下发、控制下发、增删终端、增删电能表等的当前操作员、操作时间、操作内容、操作结果等信息,并在值班日志内自动显示.1.5.7 维护及故障记录自动检测主站、终端以及通信信道等运行情况,记录故障发生时间、故障现象等信息,生成故障通知单,提示标准的故障处理流程及方案,并建立相应的维护记录.统计主站和终端的月/年可用率,对各类终端进行分类故障统计.对电能表运行状态进行远程监测,及时发现运行异常并告警.1.5.8 报表管理系统提供专用和通用的制表功能.系统操作人员可在线建立和修改报表格式.应根据不同需求,对各类数据选择各种数据分类方式如按地区、行业、变电站、线路、不同电压等级等和不同时间间隔组合成各种报表并支持导出、打印等功能.1.5.9 安全防护系统的安全防护应符合电力用户用电信息采集系统安全防护技术规范的要求.对于采用GPRS/CDMA无线公网接入电力信息网的安全防护,对接入必须制定严格的安全隔离措施.对于采用230MHz无线专网接入电力信息网的安全防护,应采取身份认证、报文加密、消息摘要、时间戳技术等措施.采集终端应包含具备对称算法和非对称算法的安全芯片,采用完善的安全设计、安全性能检测、认证与加密措施,以保证数据传输的安全.智能电能表应符合智能电能表信息交换安全认证技术规范要求.1.6 系统接口通过统一的接口规范和接口技术,实现与“SG186”营销管理业务应用系统连接,接收采集任务、控制任务及装拆任务等信息,为抄表管理、有序用电管理、电费收缴、用电检查管理等营销业务提供数据支持和后台保障.系统还可与“SG186”其它业务应用系统连接,实现数据共享.。

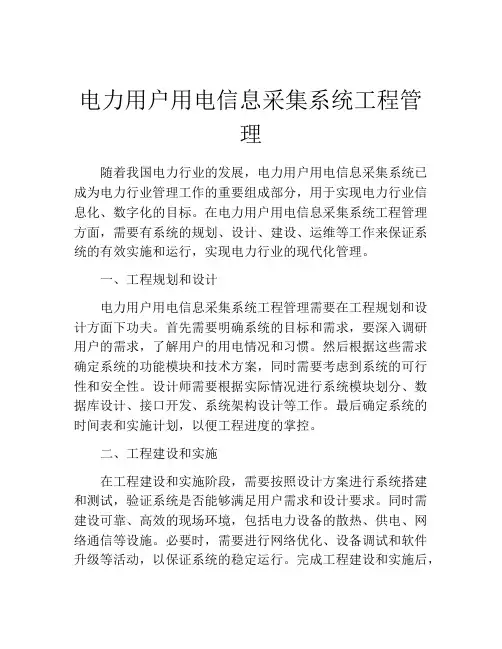

电力用户用电信息采集系统工程管理随着我国电力行业的发展，电力用户用电信息采集系统已成为电力行业管理工作的重要组成部分，用于实现电力行业信息化、数字化的目标。

在电力用户用电信息采集系统工程管理方面，需要有系统的规划、设计、建设、运维等工作来保证系统的有效实施和运行，实现电力行业的现代化管理。

一、工程规划和设计电力用户用电信息采集系统工程管理需要在工程规划和设计方面下功夫。

首先需要明确系统的目标和需求，要深入调研用户的需求，了解用户的用电情况和习惯。

然后根据这些需求确定系统的功能模块和技术方案，同时需要考虑到系统的可行性和安全性。

设计师需要根据实际情况进行系统模块划分、数据库设计、接口开发、系统架构设计等工作。

最后确定系统的时间表和实施计划，以便工程进度的掌控。

二、工程建设和实施在工程建设和实施阶段，需要按照设计方案进行系统搭建和测试，验证系统是否能够满足用户需求和设计要求。

同时需建设可靠、高效的现场环境，包括电力设备的散热、供电、网络通信等设施。

必要时，需要进行网络优化、设备调试和软件升级等活动，以保证系统的稳定运行。

完成工程建设和实施后，需进行验收和评估，确保系统已经满足设计要求和技术指标，并可上线运行，为系统迭代更新提供基础数据和安全保证。

三、工程运维和维护工程完成后需要进行系统运维和维护工作，保证系统能够稳定运行。

运维人员要负责监视系统运行状态，发现故障和异常时及时处理，完善管理机制，改进系统性能，保证系统可靠性和安全性。

同时要与用户密切协作，提供技术支持和服务，解决用户的问题和疑问。

定期进行数据备份、软件升级等维护工作，保证系统延续性和数据安全。

四、工程管理与优化最后，工程管理需要注意对整个工程的管控和优化。

随着用户需求和技术更新，系统需要不断进行迭代更新和升级。

管理者需要及时收集用户反馈和需求，并对系统进行合理调整和更新。

同时要关注工程成本和质量，完成各项工作的时间进度掌控，确保工程的有效推进和成果实现。

电力用户用电信息采集系统及故障处理对策发布时间：2022-06-08T08:54:26.522Z 来源：《福光技术》2022年12期作者：张瑞芬[导读] 所以电力企业需要对其进行针对性的分析，采取必要措施进行故障处理，这对于提升电力营销效率、加强企业服务水平具有非常重要的作用。

内蒙古电力（集团）有限责任公司鄂尔多斯供电分公司内蒙古鄂尔多斯 017000摘要：对于电力行业来说，电能计量采集运维系统是非常重要的组成部分，对电力营销有重要的作用，电力企业可以借此了解具体的电力资源分配消耗情况，以便对自身电力资源管理情况进行优化。

但是在具体应用过程中电能计量采集运维系统会受到外部因素影响而发生故障，所以电力企业需要对其进行针对性的分析，采取必要措施进行故障处理，这对于提升电力营销效率、加强企业服务水平具有非常重要的作用。

关键词：电力用户；用电信息采集系统；故障处理1电力用户用电信息采集系统功能概况用户用电信息采集系统从功能模块进行划分，主要涵盖了：基本应用模块、高级应用模块、运行管理模块、统计查询模块以及系统管理模块。

基本应用：主要涵盖采集点召测任务配置、预付费相关业务应用以及接口应用；高级应用：其中主要涵盖了电能监测分析、线损管理、重点用户管理、运行指标管理等统计分析类功能；运行管理：主要涵盖用户档案同步、系统及采集设备运行状况监测、异常处理、下行通信模块管理以及时钟管理等功能；统计查询：其中主要涵盖了数据查询、工单搜索、SIM卡运行情况管控、报表管理以及系统指标统计等功能；系统管理：主要涵盖系统日志管理编码管理、权限及密码管理等系统级应用功能。

用电信息采集从深化应用的角度进行分析，包含多个不同的内容，其中主要涵盖了实时抄表、稽查监控、客户互动等多种不同类型的业务，和基本应用进行比较，高级应用的要求更高，体现在数据的有效性、可靠性以及稳定性等方面。

实时抄表：电能数据采集在采集系统运行的过程中是非常基础的业务，在公司营销管理、收费标准定义的过程中提供了关键的数据来源。

电力用户用电信息采集系统负控管理系统培训材料一、培训内容1. 电力用户用电信息采集系统介绍- 电力用户用电信息采集系统是为了实现对用户用电信息的智能化采集、传输和管理而设计的系统，通过该系统可以实时监测用户用电情况、提高用电信息的采集精度和效率，为电力管理部门提供数据支持，为用户提供用电建议和节能措施。

2. 负控管理系统介绍- 负控管理系统是一种针对电力需求侧管理的综合性系统，通过该系统可以实现对用户用电的负荷管理、用电行为监测、用电需求调控等功能，帮助电力管理部门实现对用户用电的智能化管控，为电力调度和用电需求预测提供数据支持。

3. 系统操作流程介绍- 详细说明电力用户用电信息采集系统和负控管理系统的操作流程，包括系统启动、用户登录、数据采集、数据传输、数据分析等步骤，让培训对象了解系统的整体工作流程。

4. 系统操作技巧培训- 介绍系统操作中的一些注意事项、技巧和常见问题的解决方法，使培训对象能够熟练掌握系统的操作，并能够有效处理系统运行过程中的问题。

5. 系统数据分析和报告生成- 介绍系统数据分析的方法和工具，以及报告生成的流程和注意事项，让培训对象能够准确、高效地利用系统数据进行分析和报告生成，为电力管理部门提供高质量的数据支持。

二、培训对象1. 电力管理部门相关工作人员- 包括电力监测人员、电力调度人员、用电需求预测人员等，他们需要了解电力用户用电信息采集系统和负控管理系统的使用方法和技巧，以便能够有效开展相关工作。

2. 电力用户代表- 包括大型工业企业、商业综合体等大型用电用户的代表，他们需要了解系统的使用方法和操作流程，以便能够与电力管理部门有效地协作，提高用电管理效率。

3. 系统维护人员- 包括系统管理员、技术支持人员等，他们需要熟练掌握系统的操作技巧，以便能够及时处理系统运行过程中的问题，保证系统的稳定运行。

三、培训方法1. 理论讲解- 通过讲解PPT、视频等多种形式，介绍系统的基本原理、操作流程和注意事项，让培训对象了解系统的整体框架和操作方法。

三系统功能1、术语和定义1）电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。

包括5类用户和1个公变考核计量点：A类——大型专变用户B类——中小型专变用户C类——三相一般工商业用户D类——单相一般工商业用户E类——居民用户F类——公变考核计量点2）用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。

可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。

用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。

3）专变采集终端专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。

4）集中抄表终端集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。

集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。

采集器是用于采集多个或单个电能表的电能信息, 并可与集中器交换数据的设备。

采集器依据功能可分为基本型采集器和简易型采集器。

基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。

简易型采集器直接转发集中器与电能表间的命令和数据。

5）分布式能源监控终端是对接入公用电网的用户侧分布式能源系统进行监测与控制的设备，可以实现对双向电能计量设备的信息采集、电能质量监测，并可接受主站命令对分布式能源系统接入公用电网进行控制。

2、系统功能➢数据采集根据不同业务对采集数据的要求，编制自动采集任务,并管理各种采集任务的执行，检查任务执行情况。

采集的主要数据项有电能量数据、交采数据、工况数据、电能质量统计数据、事件记录数据等。

智能化管理节能减排系统背景与意义系统目标01020304实时监测数据分析用户需求响应系统稳定性系统管理层负责系统的运行维护、安全管理等工作，确保系统的稳定可靠运行。

应用服务层根据用户需求，提供相应的用电信息服务，如用电查询、用电分析、用电报警等。

数据处理层对收集到的数据进行清洗、整合、存储和分析，提供数据支持和决策依据。

数据采集层负责从电力用户处收集用电信息，包括用电量、电压、电流数据传输层将采集到的数据通过通信网络传输至数据中心。

系统组成与架构优点相比传统电表，智能电表具有高精度、高可靠性、可远程抄表、可实时监测用电信息等优点，为用电信息采集系统提供了更加准确、全面的数据源。

定义和功能智能电表是一种具有测量、计量、数据处理和通信功能的电表，可以实现用电信息的实时采集、处理和传输。

技术应用智能电表采用了微处理器技术、传感器技术、通信技术等，实现了对用电信息的实时采集、处理、存储和传输，满足了电力用户对用电信息的需求。

智能电表技术定义和功能优点技术应用远程通信技术定义和功能数据加密与安全性技术是指通过加密算法和安全机制，保证用电信息采集、传输和处理过程中的数据安全性。

要点一要点二必要性由于用电信息涉及到电力用户和电力企业的切身利益，因此必须采取严格的数据加密和安全性措施，防止数据泄露、篡改和攻击。

技术应用数据加密与安全性技术包括数据加密算法（如AES、RSA等）、身份认证机制（如数字证书、用户名/密码等）、访问控制策略（如基于角色的访问控制、基于权限的访问控制等），以及防火墙、入侵检测等安全防护措施，确保用电信息采集系统的数据安全性和完整性。

要点三数据加密与安全性技术实时监测多通道采集高频率采样030201用电信息实时采集大容量存储历史数据查询数据导出与分析数据存储与历史查询异常检测算法一旦发现异常用电情况，系统会通过声光、短信等多种方式实时报警。

实时报警异常记录与分析异常用电检测与报警负荷预测需求响应策略能源优化建议电力需求侧管理支持系统软件安装安装系统软件，包括操作系统、数据库、中间件等。

概述电力用户用电信息采集系统前言计量体系是建设智能电网中的一个重要组成部分，将计量在线监测技术应用到电力用户用电信息采集系统当中，能够使用电信息采集系统的功能更加完善、更加强大，还能节省大量的人力、物力。

计量在线监测技术在电力用户用电信息采集系统中的运用，将会有助于供电工作者更加方便集中的管理用户用电信息。

对用户用电信息进行完整、精确的采集，使得计量在线监测对电力用户用电信息采集系统的开发具有积极的意义。

1.电力用户用电信息采集系统的框架介绍1.1物理架构电力用户用电信息采集系统的物理架构包括主站、采集点监控、通信信道以及采集终端这些设备，整体分为三个层次。

作为整个系统管理核心的是主站层，它是一个计算机网络系统，里面包含软件和硬件，主要负责的工作就是对整个系统的数据进行采集、传输、管理和应用，同时也管理和其他系统的数据交换，以及用电信息采集系统的安全和运行。

数据采集层包括本地或远程通信信道完成对系统各层间的数据传输，安装在各种场所的用电信息采集终端，主要负责的是监控和采集采集点的信息。

最后一层是采集点监控设备，它是采集电量信息的源泉，也是被监控的对象，例如电表、用户配电开关等设备。

1.2终端功能介绍采集终端分为集中抄表终端和变压器采集终端等，采集终端的功能就是收集电表的数据，并将这些数据进行管理和传输。

集中抄表终端有采集器和集中器，主要对低压用户的用电信息进行采集。

采集器可以采集多个电表的用电信息，也可以采集与其进行数据交换的设备的用电信息。

集中器不但能够收集与处理电表的信息，同时还具有与主站交换数据的功能。

变压器采集终端主要对变压器的用电信息进行采集，而且采集用户用电信息的专用变压器主要是在50KV.A的公用变压器中进行的。

通过这个终端能够实现多种功能，除了对用户用电量数据的采集和处理，还有对供电的电能质量进行检测，监控用户用电的负荷等。

2.计量在线监测技术的体系结构由于电力用户用电信息采集系统采集的数据类型繁多，有底层计量装置的运行参数，也有用户的用电数据信息，这使得计量在线监测技术得到了应用的空间。

电力用户用电信息采集系统方案介绍随着社会进步和科技发展，电力系统已经成为现代化社会的重要基础设施之一。

为了保障正常的电力供应和提高电力系统的稳定性和运行效率，电力用户用电信息采集系统方案应运而生。

电力用户用电信息采集系统是一种用于采集电力用户用电行为信息的系统，其关键技术为电力用户用电信息采集技术。

该系统能够实时获取有关电力用户的用电信息，包括负荷、电能计量、电压、电流等参数。

通过采集电力用户的用电信息，可以帮助电力公司了解用户的用电需求，优化电力供应，提高电力系统的供电保障能力和服务水平。

电力用户用电信息采集系统的主要硬件组成包括采集装置、通信模块和数据管理平台。

采集装置是其核心组成部分，它主要负责采集电力用户用电信息。

通信模块用于将采集到的数据传输到数据管理平台，数据管理平台负责对采集到的数据进行处理和分析。

电力用户用电信息采集系统的软件部分包括操作系统、数据处理软件和数据可视化软件等。

操作系统为采集装置和数据管理平台提供良好的运行环境。

数据处理软件用于对采集到的数据进行处理和分析，为决策提供决策支持。

数据可视化软件则将采集的数据以图表、地图等形式直观展现，使得数据更加易于理解。

电力用户用电信息采集系统的实现过程主要有以下几个步骤：首先，确定采集装置的品牌和型号，并评估采集装置的性能指标，包括采集精度、采集速度、存储容量等。

其次，设计采集装置的电路结构和软件程序。

电路结构主要包括传感器、模拟转换器、数字转换器、微处理器等部分。

软件程序主要是针对特定的采集装置开发的，主要负责采集、处理和存储数据。

然后，选择通讯方式和协议。

通讯方式包括有线和无线通讯，无线通讯可以选择ZigBee、LoRa、GPRS等协议。

通讯协议是指采集装置和数据管理平台之间的数据传输协议，有MQTT协议、HTTP协议等。

最后，开发数据管理平台。

数据管理平台的功能包括数据处理、数据存储、数据分析和可视化。

采用云计算技术可以实现数据的共享和协作处理，提高采集数据的效率和精度。
