电力用户用电信息采集----系统常用功能介绍

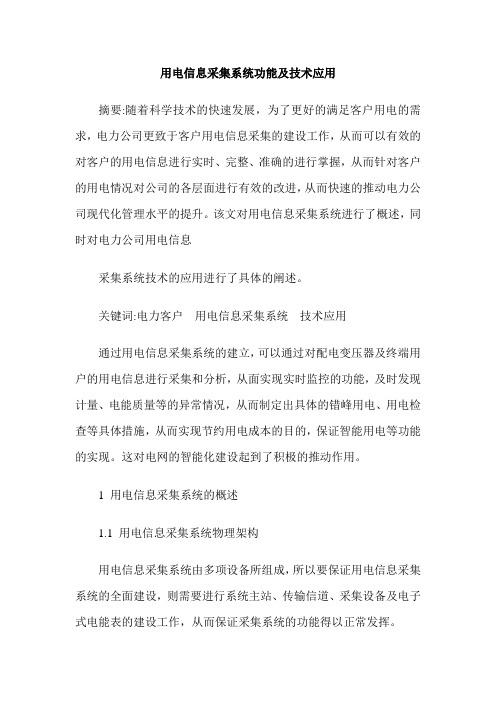

用电信息采集系统功能及技术应用摘要:随着科学技术的快速发展，为了更好的满足客户用电的需求，电力公司更致于客户用电信息采集的建设工作，从而可以有效的对客户的用电信息进行实时、完整、准确的进行掌握，从而针对客户的用电情况对公司的各层面进行有效的改进，从而快速的推动电力公司现代化管理水平的提升。

该文对用电信息采集系统进行了概述，同时对电力公司用电信息采集系统技术的应用进行了具体的阐述。

关键词:电力客户用电信息采集系统技术应用通过用电信息采集系统的建立，可以通过对配电变压器及终端用户的用电信息进行采集和分析，从面实现实时监控的功能，及时发现计量、电能质量等的异常情况，从而制定出具体的错峰用电、用电检查等具体措施，从而实现节约用电成本的目的，保证智能用电等功能的实现。

这对电网的智能化建设起到了积极的推动作用。

1 用电信息采集系统的概述1.1 用电信息采集系统物理架构用电信息采集系统由多项设备所组成，所以要保证用电信息采集系统的全面建设，则需要进行系统主站、传输信道、采集设备及电子式电能表的建设工作，从而保证采集系统的功能得以正常发挥。

（1）第一层为主站层，主站作为整个系统的“心脏”位置，其属于计算机网络系统，是硬件和软件的集合体，负责整个系统信息的采集、传输、管理和应用，同时保证系统的正常和安全运行，另外对于与其他系统的数据交换也能进行有效的管理。

（2）第二层为数据采集层，主要通过这层实现对信息的采集和监控工作，以远程和本地通信信道之间实现各层之间的数据传输，同时还可以对各应用场所的电能信息采集终端进行采集和监控。

（3）第三层为采集点监控设备，是电能信息采集源和监控对象，如电能表和相关测量设备、用户配电开关、无功补偿装置及其他现场设备等。

1.2 用电信息采集系统主要功能（1）数据采集功能可实现采集实时和当前数据、历史日数据、历史月数据和事件记录。

（2）数据管理功能可实现对数据合理性检查、数据计算和分析、数据存储管理。

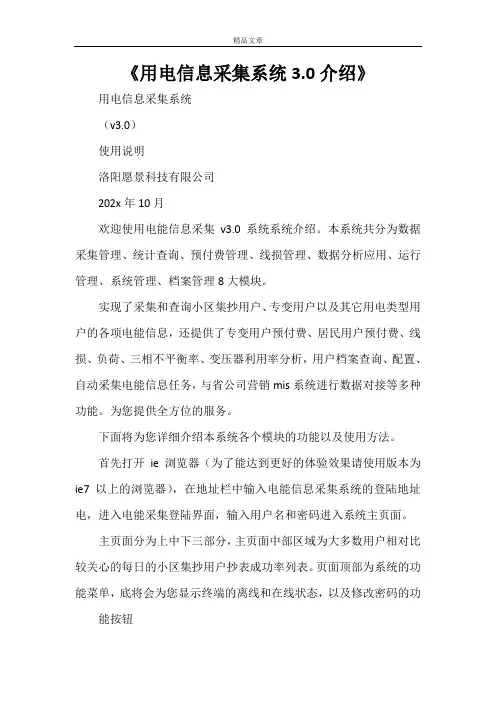

《用电信息采集系统3.0介绍》用电信息采集系统（v3.0）使用说明洛阳愿景科技有限公司202x年10月欢迎使用电能信息采集v3.0系统系统介绍。

本系统共分为数据采集管理、统计查询、预付费管理、线损管理、数据分析应用、运行管理、系统管理、档案管理8大模块。

实现了采集和查询小区集抄用户、专变用户以及其它用电类型用户的各项电能信息，还提供了专变用户预付费、居民用户预付费、线损、负荷、三相不平衡率、变压器利用率分析，用户档案查询、配置、自动采集电能信息任务，与省公司营销mis系统进行数据对接等多种功能。

为您提供全方位的服务。

下面将为您详细介绍本系统各个模块的功能以及使用方法。

首先打开ie浏览器（为了能达到更好的体验效果请使用版本为ie7以上的浏览器），在地址栏中输入电能信息采集系统的登陆地址电，进入电能采集登陆界面，输入用户名和密码进入系统主页面。

主页面分为上中下三部分，主页面中部区域为大多数用户相对比较关心的每日的小区集抄用户抄表成功率列表。

页面顶部为系统的功能菜单，底将会为您显示终端的离线和在线状态，以及修改密码的功能按钮首先为您介绍抄表成功率列表，列表中会展示出每天各个集抄台区的抄表情况与集中器实时在线情况，您可以在红色区域中来选择您要查看的日期，选择完毕后点击查询按钮进行查询。

如果需要将抄表结果导出为excel表格请点击导出按钮。

如果您想了解某个集抄台区中抄表成功或抄表失败用户的详细的信息，您可以点击该集抄小区的成功数或者失败数，系统会弹出一个窗口为您列出此小区抄表成功和失败用户的相关信息和电表参数相关信息，为排查失败原因提供了便利，另外您还可以在抄表失败用户列表中点击补招失败用户，对抄表失败的用户重新召测。

如需将此列表导出为excel表格请点击导出按钮在主页面的底部位置会为您列出当前系统中所有终端的总数、在终端线数量和离线终端数量。

如果您需要查看在线终端或离线终端的详细信息，请点击在线或离线按钮，系统将会弹出一个窗口，窗口中会列出所有在线或离线终端的详细信息，并同样可以通过导出按钮导出excel表格，此功能主要用途在于方便对不在线的终端进行排查。

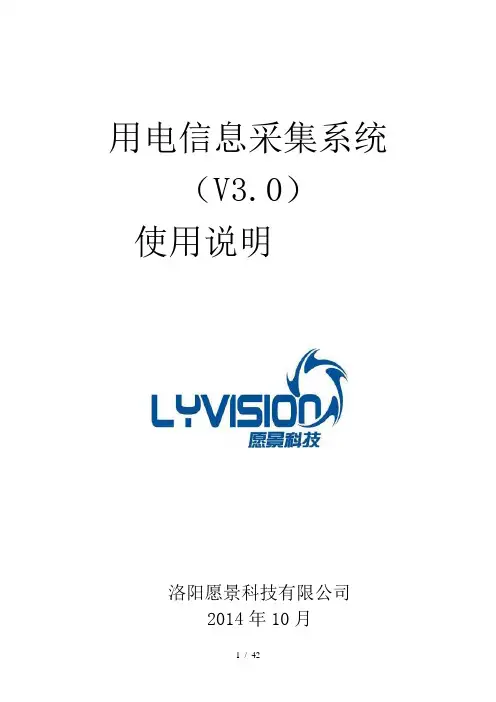

用电信息采集系统（V3.0）使用说明洛阳愿景科技有限公司2014年10月欢迎使用电能信息采集V3.0系统系统介绍 :本系统共分为数据采集管理、统计查询、预付费管理、线损管理、数据分析应用、运行管理、系统管理、档案管理8大模块。

实现了采集和查询小区集抄用户、专变用户以及其它用电类型用户的各项电能信息，还提供了专变用户预付费、居民用户预付费、线损、负荷、三相不平衡率、变压器利用率分析，用户档案查询、配置、自动采集电能信息任务，与省公司营销MIS系统进行数据对接等多种功能。

为您提供全方位的服务。

下面将为您详细介绍本系统各个模块的功能以及使用方法。

首先打开IE浏览器（为了能达到更好的体验效果请使用版本为IE7以上的浏览器），在地址栏中输入电能信息采集系统的登陆地址电，进入电能采集登陆界面，输入用户名和密码进入系统主页面。

主页面分为上中下三部分，主页面中部区域为大多数用户相对比较关心的每日的小区集抄用户抄表成功率列表。

页面顶部为系统的功能菜单，底将会为您显示终端的离线和在线状态，以及修改密码的功能按钮首先为您介绍抄表成功率列表，列表中会展示出每天各个集抄台区的抄表情况与集中器实时在线情况，您可以在红色区域中来选择您要查看的日期，选择完毕后点击查询按钮进行查询。

如果需要将抄表结果导出为Excel表格请点击导出按钮。

如果您想了解某个集抄台区中抄表成功或抄表失败用户的详细的信息，您可以点击该集抄小区的成功数或者失败数，系统会弹出一个窗口为您列出此小区抄表成功和失败用户的相关信息和电表参数相关信息，为排查失败原因提供了便利，另外您还可以在抄表失败用户列表中点击补招失败用户，对抄表失败的用户重新召测。

如需将此列表导出为Excel表格请点击导出按钮在主页面的底部位置会为您列出当前系统中所有终端的总数、在终端线数量和离线终端数量。

如果您需要查看在线终端或离线终端的详细信息，请点击在线或离线按钮，系统将会弹出一个窗口，窗口中会列出所有在线或离线终端的详细信息，并同样可以通过导出按钮导出Excel表格，此功能主要用途在于方便对不在线的终端进行排查。

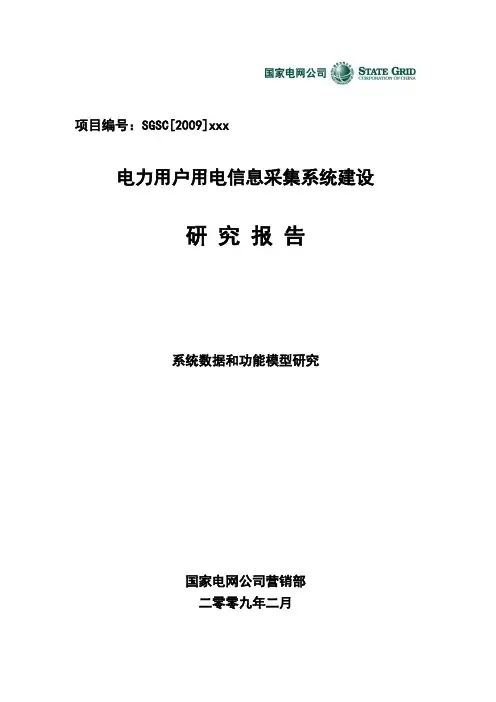

项目编号：SGSC[2009]xxx电力用户用电信息采集系统建设研究报告系统数据和功能模型研究国家电网公司营销部二零零九年二月目录1前言 (1)2用户采集要求分析 (1)3采集数据模型 (3)4功能模型 (6)4.1系统功能模型 (6)4.2采集终端功能模型 (7)4.2.1专变采集终端功能模型 (7)4.2.2集中抄表终端功能模型 (8)1前言加快电力用户用电信息采集系统建设，实现公司系统范围内电力用户的“全覆盖、全采集、全预付费”的目标，是推进营销计量、抄表、收费模式标准化建设和公司信息化建设的现实需要，是提升计量、计费水平和服务能力的重要手段，是适应全面实行居民阶梯电价的必然选择，是深化“四化”管理、促进各项工作再上新台阶的必然要求。

作为电力用户用电信息采集系统建设研究项目的子课题，本课题针对不同的用户类别，分析不同用户的采集数据要求和控制要求，建立采集数据模型及系统、专变采集终端和集中抄表终端的功能模型。

2用户采集要求分析按照用户性质和营销业务需要，电力用户可以划分为以下六种需求类型，不同类型用户的采集要求见表2-1。

大型专变用户（A类）：立约容量在100kV A及以上的专变用户。

中小型专变用户（B类）：立约容量在100kV A以下的专变用户。

三相一般工商业用户（C类）：包括低压商业、小动力、办公等用电性质的非居民三相用电。

单相一般工商业用户（D类）：包括低压商业、小动力、办公等用电性质的非居民单相用电。

居民用户（E类）：用电性质为居民的用户。

公用配变考核计量点（F类）：即公用配变上的用于内部考核的计量点。

系统采集的主要数据类型有：（1）电能数据：总电能示值、各费率电能示值、总电能量、各费率电能量、最大需量等；（2）交流模拟量：电压、电流、有功功率、无功功率、功率因数等；（3）工况数据：开关状态、终端及计量设备工况信息；（4）电能质量越限统计数据：电压、功率因数、谐波等越限统计数据；（5）事件记录数据：终端和电能表记录的事件记录数据。

X X省电力公司电力用户用电信息采集系统主站用户操作手册基本应用XX省电力公司积成电子股份有限公司------第一篇文档概述1前言本文档描述了xx省电力用户用电信息采集系统的功能-基本应用的操作方法。

本文档由xx省电力公司和积成电子股份有限公司共同编写完成，用于指导系统的实际应用，目标读者为xx省电力公司电力用户用电信息采集系统的应用操作人员。

2文档结构本操作手册在第二部分共分为三大功能模块对电力用户用电信息采集系统中基本应用模块进行功能描述，主要描述了数据采集管理、费控管理和接口管理等功能的操作方法。

第二篇基本应用1数据采集管理1.1采集任务编制1.1.1定时任务1.1.1.1功能说明具有定时任务配置权限的操作员，按终端类型进行定时采集任务采集内容的配置，包括任务名称、任务类型、采集点类型、采集点名称、采集点编号、采集数据项、任务执行起止时间、采集周期、执行优先级及正常补采次数等。

1.1.1.2操作步骤1)进入配置界面，点击基本应用，进入基本应用查询界面，选择数据采集管理->采集任务编制->定时任务，进入界面，如图所示：在任务列表中选中一条任务，在子任务列表中显示该任务下所有的子任务，选中一条子任务，在数据单元列表中显示该子任务包含的所有数据单元。

如图所示：2)添加任务所有的采集任务按客户类型（六类客户）进行划分，每个客户类型默认初始化一个总的采集任务，此采集任务不能删除，但可以修改其参数。

如果某种客户类型的采集任务有单独的需求，则可以按客户类型自定义信息的采集任务。

点击添加任务按钮，弹出定时采集任务设置对话框，填写任务名称设置完成后点击确定按钮，完成任务设置。

添加界面如下图：3)删除任务删除任务只可以删除自定义任务。

选定要删除的自定义任务，点击删除任务按钮。

如果选中任务下存在子采集任务，则需要首先删除子采集任务，然后再删除此任务。

4)添加子任务在每种客户类型的总的采集任务下按电能表、终端、总加组三类对象再进行分类。

X X省电力公司电力用户用电信息采集系统主站用户操作手册运行管理XX省电力公司积成电子股份有限公司第一篇文档概述1前言本文档描述了XX省电力用户用电信息采集系统运行管理部分的功能操作方法。

本文档由XX省电力公司和积成电子公司共同编写完成，用于指导系统的实际应用，目标读者为XX省电力公司电力用户用电信息采集系统的应用操作人员。

2文档结构本操作手册在第二部分主要描述运行管理功能的操作方法。

第二篇运行管理1档案管理1.1档案同步1.1.1功能说明实现了用电用户、采集点、运行终端、计量点、电能表、采集对象档案的同步功能。

1.1.2操作步骤1)进入查询界面点击运行管理,进入运行管理界面，选择档案管理-档案同步，进入界面,如图所示：2)用电用户同步点击“用电用户"，输入用户编号，点击“同步"按键，进行用电用户同步。

3)采集点同步点击“采集点”，输入采集对象标识，点击“同步”按键，进行采集点同步。

4)运行终端同步点击“运行终端”，输入终端编号，点击“同步"按键，进行终端同步。

5)计量点同步点击“计量点”，输入计量点标识，点击“同步"按键，进行计量点同步。

6)电能表同步点击“电能表”，输入电能表标识，点击“同步”按键，进行电能表同步。

7)采集对象同步点击“采集对象”,输入采集点编号,点击“同步"按键,进行采集点同步。

8)同步结果同步结果包括：对象表示、同步结果等，同步结果显示在同步列表中。

1.2档案维护1.2.1电力用户1.2.1.1大型专变用户1、功能说明实现了大型专变用户档案的查询、导出、打印、计算公式配置的功能.2、操作步骤1)进入查询界面点击运行管理，进入运行管理查询界面，选择档案管理—档案维护-电力用户—大型专变用户，进入界面，如图所示:2)组织查询条件基本查询条件包括：➢供电单位选择点击供电单位显示框旁的按键，弹出供电单位选择界面，如图所示：供电单位可以分别选择地市公司、区县公司、营业所。

一、用电信息采集系统1.用电信息采集系统主站接口设计用电信息采集系统与电能质量监测系统接口采用数据中心结合数据交换的集成架构模式，实现系统之间横向数据交互需求。

这种方式适用于大数据量（百万条级）的接入方式。

通过基于SOA架构的企业服务总线实现电能质量监测系统与用电信息采集系统间的交互，主站系统的相关接口服务采用动态封装方式在企业服务总线（ESB）中注册成Web service服务，以便用电信息采集主站灵活便捷地在服务总线中获取相关资源信息，总线的代理服务通过调用已注册的用电信息采集主站接口服务，实现电能质量判定数据的传送。

2.电能质量数据采集数据采集是用电信息采集系统的重要功能。

采集对象包括专、公用变压器与居民用户表的用电信息，采集数据包括底码、增量、费率电量等电能数据和电压、电流、有功、无功等负荷数据、采集终端工况数据。

近年来随着用电信息采集技术的快速发展，数据采集功能得到了较大提升，其采集数据积分周期可达15min，同时通过通信通道将采集数据定时返回主站，提供的Web数据查询、统计分析、运维管控及计量设备在线监测等功能为管理部门带来了用电计量专业的管理创新。

依据国家标准的电能质量指标，对监测点进行高频度采集，为电能质量的判断提供数据分析基础。

二、采集方法1.远程抄表。

电量计量与远程集中抄表是现代电力营销系统的一个重要环节。

采用远方集中抄表技术、银行划拨收费的方式完成抄表、收费工作，给供电企业和广大用户提供了简捷、准确的收缴电费手段。

抄录数据的准确性和同时性，又给用电管理、分析、监察、线损计算提供了有效依据，提高了用电管理水平。

随着技术的进步和经济的发展，远方集中抄表系统将进一步为需求侧管理提供良好的技术手段。

用电信息采集系统通过多种自动化手段，能减少误差的形成，提高准确性，将抄表、核算到电费的发行自动化，缩短了抄表周期，提高了工作效率。

也减少了人际关系之间的摩擦和矛盾的产生。

用电信息采集系统能对用电客户用电异常进行检测管理，以防用户表计电量数据出现偏差，信息采集系统也保证了能及时的对欠费用户实行计划催款，实行用户用电具体情况的全面管理。

电力用户用电信息采集系统Prepared on 22 November 2020三系统功能1、术语和定义1）电力用户用电信息采集系统是对电力用户的用电信息进行采集、处理和实时监控的系统，实现用电信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。

包括5类用户和1个公变考核计量点：A类——大型专变用户B类——中小型专变用户C类——三相一般工商业用户D类——单相一般工商业用户E类——居民用户F类——公变考核计量点2）用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。

可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。

用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、采集器）、分布式能源监控终端等类型。

3）专变采集终端专变采集终端是对专变用户用电信息进行采集的设备，可以实现电能表数据的采集、电能计量设备工况和供电电能质量监测，以及客户用电负荷和电能量的监控，并对采集数据进行管理和双向传输。

4）集中抄表终端集中抄表终端是对低压用户用电信息进行采集的设备，包括集中器、采集器。

集中器是指收集各采集器或电能表的数据，并进行处理储存，同时能和主站或手持设备进行数据交换的设备。

采集器是用于采集多个或单个电能表的电能信息, 并可与集中器交换数据的设备。

采集器依据功能可分为基本型采集器和简易型采集器。

基本型采集器抄收和暂存电能表数据，并根据集中器的命令将储存的数据上传给集中器。

简易型采集器直接转发集中器与电能表间的命令和数据。

5）分布式能源监控终端是对接入公用电网的用户侧分布式能源系统进行监测与控制的设备，可以实现对双向电能计量设备的信息采集、电能质量监测，并可接受主站命令对分布式能源系统接入公用电网进行控制。

2、系统功能➢数据采集根据不同业务对采集数据的要求，编制自动采集任务,并管理各种采集任务的执行，检查任务执行情况。

电力用户用电信息采集系统方案介绍随着社会进步和科技发展，电力系统已经成为现代化社会的重要基础设施之一。

为了保障正常的电力供应和提高电力系统的稳定性和运行效率，电力用户用电信息采集系统方案应运而生。

电力用户用电信息采集系统是一种用于采集电力用户用电行为信息的系统，其关键技术为电力用户用电信息采集技术。

该系统能够实时获取有关电力用户的用电信息，包括负荷、电能计量、电压、电流等参数。

通过采集电力用户的用电信息，可以帮助电力公司了解用户的用电需求，优化电力供应，提高电力系统的供电保障能力和服务水平。

电力用户用电信息采集系统的主要硬件组成包括采集装置、通信模块和数据管理平台。

采集装置是其核心组成部分，它主要负责采集电力用户用电信息。

通信模块用于将采集到的数据传输到数据管理平台，数据管理平台负责对采集到的数据进行处理和分析。

电力用户用电信息采集系统的软件部分包括操作系统、数据处理软件和数据可视化软件等。

操作系统为采集装置和数据管理平台提供良好的运行环境。

数据处理软件用于对采集到的数据进行处理和分析，为决策提供决策支持。

数据可视化软件则将采集的数据以图表、地图等形式直观展现，使得数据更加易于理解。

电力用户用电信息采集系统的实现过程主要有以下几个步骤：首先，确定采集装置的品牌和型号，并评估采集装置的性能指标，包括采集精度、采集速度、存储容量等。

其次，设计采集装置的电路结构和软件程序。

电路结构主要包括传感器、模拟转换器、数字转换器、微处理器等部分。

软件程序主要是针对特定的采集装置开发的，主要负责采集、处理和存储数据。

然后，选择通讯方式和协议。

通讯方式包括有线和无线通讯，无线通讯可以选择ZigBee、LoRa、GPRS等协议。

通讯协议是指采集装置和数据管理平台之间的数据传输协议，有MQTT协议、HTTP协议等。

最后，开发数据管理平台。

数据管理平台的功能包括数据处理、数据存储、数据分析和可视化。

采用云计算技术可以实现数据的共享和协作处理，提高采集数据的效率和精度。

电力用户用电信息采集系统操作手册————————————————————————————————作者：————————————————————————————————日期：采集系统终端管理操作手册1.远程调试1.1业务描述从营销业务应用系统获取终端调试工单，根据调试工单内容，配合现场完成终端调试工作。

1.2操作说明点击【基本应用】->【终端管理】->【远程调试】进入远程调试页面。

通过该功能可实现按单位、工单编号、用户类型、工单起始日期、调试结果等查询条件查询终端调试工单信息。

如下图所示：点击查询结果超链接，进入终端调试结果明细页面，如下图所示：点击工单编号超链接，在下方展示选中终端下的表计信息；选择一条工单，点击触发调试按钮，进行终端调试页面，如下图所示：调试触发与在运系统终端调试业务基本一致，不一样的地方为调试结果页面增加了调试结果记录功能，记录终端进行那几步调试；如下图所示：选择一条工单，点击【归档】按钮，将此工单进行归档保存，仅能对调试完成的工单进行归档。

2终端参数设置2.1业务描述对终端设置终端配置参数、控制参数、限值参数等，设置的参数如下：➢终端通讯参数终端上行通信口通信参数设置终端上行通信口无线中继转发设置主站IP地址和端口主站电话号码和短信中心号码终端上行通信消息认证参数设置终端组地址设置终端IP地址和端口终端上行通信工作方式（以太专网或虚拟专网）虚拟专网用户名、密码终端上行通信流量门限设置终端级联通信参数➢测量点参数终端电能表/交流采样装置配置参数测量点基本参数测量点限值参数测量点铜损、铁损参数测量点功率因数分段限值终端当地电能表显示号台区集中抄表停抄/投抄设置载波从节点附属节点地址➢抄表参数终端抄表运行参数设置集中器下行通信模块的参数设置终端台区集中抄表重点户设置➢事件参数有功总电能量差动越限事件参数设置终端声音告警允许∕禁止设置电能表异常判别阈值设定➢本地端口参数终端脉冲配置参数终端状态量输入参数终端电压/电流模拟量配置参数➢直流模拟量参数直流模拟量接入参数直流模拟量输入变比直流模拟量限值直流模拟量冻结参数➢终端配置参数终端版本信息终端支持的输入、输出及通信端口配置终端支持的其他配置终端支持的参数配置终端支持的控制配置终端支持的事件记录配置注意：此功能页面只支持09或13规约终端进行参数设置，对于04或山东规约终端任然在终端调试功能功能菜单下操作，与在运系统业务一致。
