钢结构工程质量样板验收表格
项目信息
- 项目名称：
- 项目地点：
- 投资单位：
- 设计单位：
- 施工单位：
- 验收日期：
验收标准
一、钢材质量验收
- 钢材牌号：
- 规格型号：
- 数量：
- 验收标准：
- 验收结果：
二、焊接工艺质量验收
- 焊工资质：
- 焊接工艺规程：
- 焊缝质量标准：
- 验收结果：
三、表面处理质量验收
- 表面处理工艺：
- 表面处理标准：
- 验收结果：
四、构件尺寸和形状偏差验收- 构件名称：
- 验收标准：
- 验收结果：
五、结构装配质量验收
- 连接节点装配质量：
- 构件装配质量：
- 验收结果：
六、防腐涂装质量验收
- 防腐剂种类：
- 涂装方式：
- 验收标准：
- 验收结果：
七、安全技术防护设施验收
- 安全设施：
- 是否齐全：
- 验收结果：
八、其他质量要求验收
- 其他要求：
- 验收结果：
结论
本工程钢结构质量验收结果符合相关标准和要求。
参与验收人员
- 验收负责人：
- 项目负责人：
- 设计负责人：
- 施工负责人：
注：以上内容为钢结构工程质量样板验收表格，应根据具体工程情况进行修改和调整。
钢结构工程检验批质量验收记录表全套钢结构焊接工程检验批质量验收记录工程名称：XXX环境集烟系统综合处理项目总包单：XXX分包单：XXX检验部位：45万方钢结构平台监理：项目经理施工单位检查记录：1.焊材与母材必须相互匹配，并按要求烘焙存放。
按照施工质量验收规范规定，焊条、焊丝、焊剂、电渣焊熔嘴等焊材与母材的匹配应符合行业标准81规定。
同时，焊接材料应按产品说明书及焊接工艺文件的规定进行烘焙和存放。
2.焊工必须考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
3.施工单位对首次采用的钢材、焊接材料、焊接方法，焊后热处理等应进行焊接工艺评定，并应根据评定报告确定焊接工艺。
4.设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷检验。
不能对缺陷作出判断时，采用射线探伤。
5.T型、十字、角接接头要求熔透的对接和角对接组合焊缝设计有疲劳验算要求的吊车梁或类似构件的腹板与上翼缘连接焊缝应为≥t/40~4mm4.6.焊缝表面不得有裂纹、焊瘤等缺陷。
一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷。
且一级焊缝不得有咬边、未焊满、根部收缩等缺陷。
焊缝表面无裂纹、气孔、夹渣、焊瘤等缺陷。
焊工有焊工证，符合设计以及规范要求。
7.对于需要进行焊前预热或焊后热处理的焊缝，其预热或后热温度应符合国家现行标准的规定或通过工艺试验确定。
预热区在焊道两侧，每侧宽度均应大于焊件厚度的1.5倍，且不小于100mm。
后热处理应在焊后立即进行，保温时间应根据板厚按每25mm板厚1h确定。
8.焊缝凹形的角焊缝，焊缝金属与母材间应平缓过渡。
加工成凹形的角焊缝，不得在其表面留下切痕。
9.焊缝感观应达到：外形均匀成型好，焊道与焊道、焊道与基础金属间过渡平滑，焊渣和飞溅物基本清除干净。
10.二、三级焊缝外观质量标准应符合规范规定。
三级对接焊缝应按二级焊缝标准进行外观质量检验。
以上记录符合执行企业标准名称及编号《钢结构工程施工质量验收规范》GB-2001的要求。

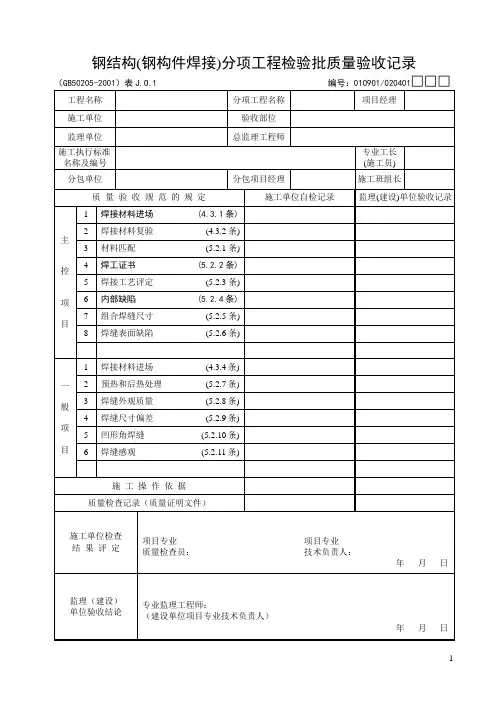

钢结构(钢构件焊接)分项工程检验批质量验收记录（GB50205-2001）表J.O.1编号：010901/020401□□□010901/020401□□□说明强制性条文4.2.1 钢材、钢铸件的品种、规格、性能等应符合现行国家产品标准和设计要求。
进口钢材产品的质量应符合设计和合同规定标准的要求。
检查数量：全数检查。
检验方法：检查质量合格证明文件、中文标志及检验报告等。
主控项目4.3.1 焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求。
检查数量：全数检查。
检验方法：检查焊接材料的质量合格证明文件、中文标志及检验报告等。
4.3.2重要钢结构采用的焊接材料应进行抽样复验，复验结果应符合现行国家产品标准和设计要求。
检查数量：全数检查。
检验方法：检查复验报告。
5.2.1焊条、焊丝、焊剂、电渣焊熔嘴等焊接材料与母材的匹配应符合设计要求及国家现行行业标准《建筑钢结构焊接技术规程》JGJ81的规定。
焊条、焊剂、药芯焊丝、熔嘴等在使用前，应按其产品说明书及焊接工艺文件的规定进行烘焙和存放。
检查数量：全数检查。
检验方法：检查质量证明书和烘焙记录。
5.2.2 焊工必须经考试合格并取得合格证书。
持证焊工必须在其考试合格项目及其认可范围内施焊。
检查数量：全数检查。
检验方法：检查焊工合格证及其认可范围、有效期。
5.2.3施工单位对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等，应进行焊接工艺评定，并应根据评定报告确定焊接工艺。
检查数量：全数检查。
检验方法：检查焊接工艺评定报告。
5.2.4 设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345或《钢熔化焊对接接头射线照相和质量分级》GB3323的规定。
焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形节点相关线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1、《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2、《建筑钢结构焊接技术规程》JGJ81的规定。
