常见13种氯化钾镀锌故障处理分析告诉你标准答案

常见电镀故障的分析和纠正方法_1.针孔针孔大多是气体(一般是氢气)在镀件表面上停留而造成的。

针孔属于麻点，但针孔不同于麻点，它像流星一样，往往带有向上的“尾巴"，而麻点仅仅是镀层上微小的凹坑，一般是没有向上的“尾巴"。

那些因素会促使镍层产生针孔呢?镀前处理不良；镀液中有油或有机杂质过多；镀液中有固体微粒；防针孔剂太少；镀液中铁等异金属杂质过多；镀液pH太高或操作电流密度过大；镀液中硼酸含量太少和镀液温度太低等都会导致镀镍层产生针孔。

由于不同原因引起的针孔现象略有不同，所以在分析故障时，首先要观察现象。

例如镀前处理不良，它仅仅使镀件的局部表面上的油或锈未彻底除去，造成这些部位上气体容易停留而产生针孔，所以这种因素造成的针孔现象是局部密集的，而且是无规则的；镀液中有油或有机杂质过多引起的针孔较多地出现在零件的向下面和挂具上部的零件上，镀液中固体微粒产生的针孔较多地出现在零件的向上面；防针孔剂太少造成的针孑L在零件的各个部位都有，镀液中铁杂质过多，pH值过高和阴极电流密度较大引起的针孔较多地出现在零件的尖端和边缘(即高电流密度处)，硼酸含量太少产生的针孔较多地出现在零件的下部，镀液温度过低造成的针孔是稀少的，也是零件各个部位都有可能出现的。

通过观察现象，可以初步判断造成针孔的部分原因，然后再进一步试验。

例如零件的局部表面上有密集的针孔，从现象来看，好像是前处理不良造成的，那么究竟是不是这个原因呢?可以取一批零件，进行良好的前处理后直接镀镍，假使经这样处理后所得的镀层上没有针孔，那么原来的针孔是镀前处理不良造成的。

否则就是其他方面的原因。

镀液的温度、pH值和阴极电流密度，比较容易检查，所以可首先检查和纠正。

镀液中是否缺少十二烷基硫酸钠，从平时向镀液中补充十二烷基硫酸钠的情况就能基本确定，如难以确定时，可以向镀液中加入O.05g/L十二烷基硫酸钠后进行试镀，若这样所得的镀层上针孔现象没有改善，那就不是缺少十二烷基硫酸钠，可能是镀液中的杂质或硼酸太少引起的，这就可按前述的方法，用小试验分析故障原因，然后按试验所得的结果讲行纠正。

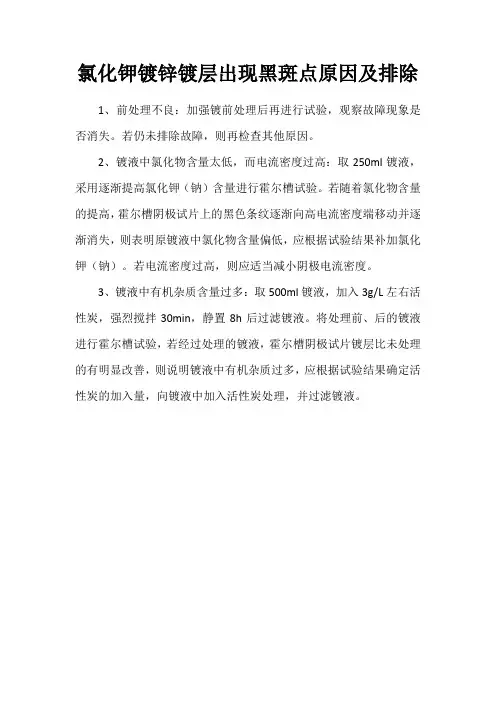

氯化钾镀锌镀层出现黑斑点原因及排除
1、前处理不良：加强镀前处理后再进行试验，观察故障现象是否消失。

若仍未排除故障，则再检查其他原因。

2、镀液中氯化物含量太低，而电流密度过高：取250ml镀液，采用逐渐提高氯化钾（钠）含量进行霍尔槽试验。

若随着氯化物含量的提高，霍尔槽阴极试片上的黑色条纹逐渐向高电流密度端移动并逐渐消失，则表明原镀液中氯化物含量偏低，应根据试验结果补加氯化钾（钠）。

若电流密度过高，则应适当减小阴极电流密度。

3、镀液中有机杂质含量过多：取500ml镀液，加入3g/L左右活性炭，强烈搅拌30min，静置8h后过滤镀液。

将处理前、后的镀液进行霍尔槽试验，若经过处理的镀液，霍尔槽阴极试片镀层比未处理的有明显改善，则说明镀液中有机杂质过多，应根据试验结果确定活性炭的加入量，向镀液中加入活性炭处理，并过滤镀液。

镀锌件常见问题和解决方法
镀锌件在生产和使用过程中可能会出现一些常见的问题，以下是一些问题的解决方法：
漏镀（露铁）：这主要是由于表面预处理不好造成的。

钢材在出厂、存储、运输、加工过程中不可避免地沾上油漆或矿物脂，有时焊接部位探伤面需涂抹难清理的特殊油脂等，大多数企业又无脱脂工序，仅靠酸洗去除表面杂质，从而很容易造成漏镀。

镀锌层厚度不够：镀锌层厚度达不到标准要求将直接影响产品的使用寿命。

镀锌层厚度不够的原因包括锌液温度过低，镀件从锌液面起吊时的速度太快，角度太少，造成锌液流动不畅。

锌液中其他成分：锌液中夹杂过多其他金属成分或有害元素，可能造成如锌渣颗粒粘附在镀层表面和一些非正常的花纹、龟裂纹等缺陷。

镀锌工艺：热镀锌工艺不完善的主要问题有以下几个方面：酸洗后不水洗或水洗不充分，直接进入溶剂池内，使溶剂的酸性提高，铁离子增多；或者以盐酸作助镀剂，使被带钢表面上覆盖一层铁盐，带进锌液中，镀锌时形成合金渣附着在工件表面。

常见故障的分析和纠正(酸锌)常见故障的分析和纠正(1)镀层起泡，结合力不好。

镀前处理不良；镀液中添加剂过多；硼酸含量过低同时阴极电流密度过大等会使镀层起泡，造成结合力不好。

镀液中添加剂含量过多，则阴极表面上吸附了较多的有机添加剂，导致阴极表面憎水，同时它还会夹附于镀层内，造成镀层与基体金属间晶格不连续而结合不牢；镀液中硼酸含量低，阴极膜中pH容易升高，同时电流密度过大，阴极膜中pH更高，容易造成金属的氢氧化物或碱式盐夹附于镀层内，影响镀层晶格的正常排列，从而造成镀层结合不牢。

硼酸含量低，电流密度大造成的结合力不好较多地出现在零件的尖端和边缘，出现这类现象时，一方面检查电流，另一方面分析硼酸含量，然后按检查和分析结果进行纠正。

在排除了硼酸含量和电流密度的影响后，再加强镀前处理或用良好的镀前处理与原来的操作进行对比，检查镀前处理是否有问题。

另外用赫尔槽试验检查添加剂的含量。

当发现添加剂含量过高，可用电解或活性炭处理降低其含量。

(2)镀层粗糙。

镀液中锌含量过高；添加剂含量偏低；温度过高或镀液中有固体微粒等都会使镀层粗糙。

镀液中锌含量和温度升高，添加剂含量降低，都是降低阴极极化，导致镀层粗糙。

假使在电镀过程中，镀液温度有升高的趋势，那么最好装置冷却设备。

假使温度略微偏高而没有冷却设备，也可加入适量的苯甲酸钠，以改善镀层的结晶组织。

添加剂含量的多少，可用前述的赫尔槽试验确定，同时还可以从一些现象进行观察，因为添加剂含量偏低时，不但镀层粗糙，同时镀层的光泽差，电流密度的范围比较狭小，低电流密度处镀层色暗，当同时出现这些现象时，再在赫尔槽试验的溶液中，加入适量的添加剂后进行试验，观察阴极样板上的镀层状况，若有好转，可向镀液中补充添加剂。

镀液中的锌含量，可按分析进行调整。

发现锌含量过高时，一方面要稀释镀液，将其浓度调节在工艺范围内，另一方面要减少阳极面积，防止锌含量继续升高。

确定镀液中是否有固体微粒，一种方法是在搅拌镀液的情况下，用500mL(或1000mL)的量杯取一杯镀液，将它放置在强烈的光线下观察；另一方法是用定量滤纸过滤少量镀液，然后观察滤纸上同体微粒的多少，从而估计镀液中固体微粒的含量，若镀液中固体杂质较多，就应过滤镀液，除去这类杂质。

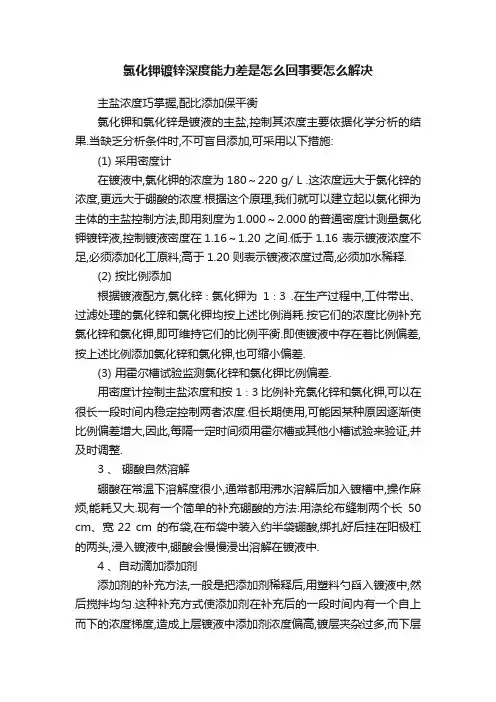

氯化钾镀锌深度能力差是怎么回事要怎么解决主盐浓度巧掌握,配比添加保平衡氯化钾和氯化锌是镀液的主盐,控制其浓度主要依据化学分析的结果.当缺乏分析条件时,不可盲目添加,可采用以下措施:(1) 采用密度计在镀液中,氯化钾的浓度为180～220 g/ L .这浓度远大于氯化锌的浓度,更远大于硼酸的浓度.根据这个原理,我们就可以建立起以氯化钾为主体的主盐控制方法,即用刻度为1.000～2.000 的普通密度计测量氯化钾镀锌液,控制镀液密度在1.16～1.20 之间.低于1.16 表示镀液浓度不足,必须添加化工原料;高于1.20 则表示镀液浓度过高,必须加水稀释.(2) 按比例添加根据镀液配方,氯化锌∶氯化钾为1∶3 .在生产过程中,工件带出、过滤处理的氯化锌和氯化钾均按上述比例消耗.按它们的浓度比例补充氯化锌和氯化钾,即可维持它们的比例平衡.即使镀液中存在着比例偏差,按上述比例添加氯化锌和氯化钾,也可缩小偏差.(3) 用霍尔槽试验监测氯化锌和氯化钾比例偏差.用密度计控制主盐浓度和按1∶3 比例补充氯化锌和氯化钾,可以在很长一段时间内稳定控制两者浓度.但长期使用,可能因某种原因逐渐使比例偏差增大,因此,每隔一定时间须用霍尔槽或其他小槽试验来验证,并及时调整.3 、硼酸自然溶解硼酸在常温下溶解度很小,通常都用沸水溶解后加入镀槽中,操作麻烦,能耗又大.现有一个简单的补充硼酸的方法:用涤纶布缝制两个长50 cm、宽22 cm 的布袋,在布袋中装入约半袋硼酸,绑扎好后挂在阳极杠的两头,浸入镀液中,硼酸会慢慢浸出溶解在镀液中.4 、自动滴加添加剂添加剂的补充方法,一般是把添加剂稀释后,用塑料勺舀入镀液中,然后搅拌均匀.这种补充方式使添加剂在补充后的一段时间内有一个自上而下的浓度梯度,造成上层镀液中添加剂浓度偏高,镀层夹杂过多,而下层镀液中添加剂浓度不足,工件不光亮.为了避免上述弊端,可采取以下方法:可利用医院一套输液用的滴加系统.把添加剂稀释1～2 倍装于滴瓶中,吊挂在镀槽一侧的上方,根据千安·时消耗量控制滴加的速度,把滴液导入一个靠槽边直立固定,并且深入镀液中心深度的小口径塑料管中.该管上端进口高于镀液面20 cm ,下端出口深入镀液中部.如镀槽长度比较长,可根据实际情况增加几套滴加系统.该方法几乎不需增加任何费用,就能达到均匀添加和自动补给的效果.减少添加剂的浪费,保证了产品质量.。

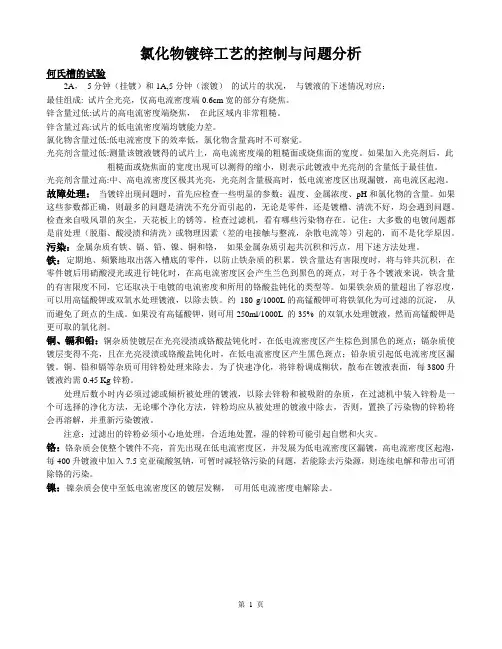

氯化物镀锌工艺的控制与问题分析何氏槽的试验2A，5分钟（挂镀）和1A,5分钟（滚镀）的试片的状况，与镀液的下述情况对应：最佳组成:试片全光亮，仅高电流密度端0.6cm宽的部分有烧焦。

锌含量过低:试片的高电流密度端烧焦，在此区域内非常粗糙。

锌含量过高:试片的低电流密度端均镀能力差。

氯化物含量过低:低电流密度下的效率低，氯化物含量高时不可察觉。

光亮剂含量过低:测量该镀液镀得的试片上，高电流密度端的粗糙面或烧焦面的宽度。

如果加入光亮剂后，此粗糙面或烧焦面的宽度出现可以测得的缩小，则表示此镀液中光亮剂的含量低于最佳值。

光亮剂含量过高:中、高电流密度区极其光亮，光亮剂含量极高时，低电流密度区出现漏镀，高电流区起泡。

故障处理：当镀锌出现问题时，首先应检查一些明显的参数：温度、金属浓度、pH和氯化物的含量。

如果这些参数都正确，则最多的问题是清洗不充分而引起的，无论是零件，还是镀槽、清洗不好，均会遇到问题。

检查来自吸风罩的灰尘，天花板上的锈等。

检查过滤机，看有哪些污染物存在。

记住：大多数的电镀问题都是前处理（脱脂、酸浸渍和清洗）或物理因素（差的电接触与整流，杂散电流等）引起的，而不是化学原因。

污染：金属杂质有铁、镉、铅、镍、铜和铬，如果金属杂质引起共沉积和污点，用下述方法处理。

铁：定期地、频繁地取出落入槽底的零件，以防止铁杂质的积累。

铁含量达有害限度时，将与锌共沉积，在零件镀后用硝酸浸光或进行钝化时，在高电流密度区会产生兰色到黑色的斑点，对于各个镀液来说，铁含量的有害限度不同，它还取决于电镀的电流密度和所用的铬酸盐钝化的类型等。

如果铁杂质的量超出了容忍度，可以用高锰酸钾或双氧水处理镀液，以除去铁。

约180 g/1000L的高锰酸钾可将铁氧化为可过滤的沉淀，从而避免了斑点的生成。

如果没有高锰酸钾，则可用250ml/1000L 的35% 的双氧水处理镀液，然而高锰酸钾是更可取的氧化剂。

铜、镉和铅：铜杂质使镀层在光亮浸渍或铬酸盐钝化时，在低电流密度区产生棕色到黑色的斑点；镉杂质使镀层变得不亮，且在光亮浸渍或铬酸盐钝化时，在低电流密度区产生黑色斑点；铅杂质引起低电流密度区漏镀。

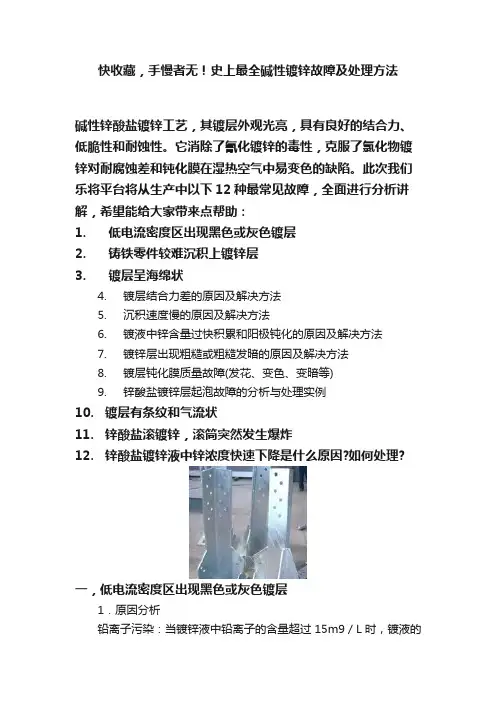

快收藏，手慢者无！史上最全碱性镀锌故障及处理方法碱性锌酸盐镀锌工艺，其镀层外观光亮，具有良好的结合力、低脆性和耐蚀性。

它消除了氰化镀锌的毒性，克服了氯化物镀锌对耐腐蚀差和钝化膜在湿热空气中易变色的缺陷。

此次我们乐将平台将从生产中以下12种最常见故障，全面进行分析讲解，希望能给大家带来点帮助：1. 低电流密度区出现黑色或灰色镀层2. 铸铁零件较难沉积上镀锌层3. 镀层呈海绵状4. 镀层结合力差的原因及解决方法5. 沉积速度慢的原因及解决方法6. 镀液中锌含量过快积累和阳极钝化的原因及解决方法7. 镀锌层出现粗糙或粗糙发暗的原因及解决方法8. 镀层钝化膜质量故障(发花、变色、变暗等)9. 锌酸盐镀锌层起泡故障的分析与处理实例10. 镀层有条纹和气流状11. 锌酸盐滚镀锌，滚筒突然发生爆炸12. 锌酸盐镀锌液中锌浓度快速下降是什么原因?如何处理?一，低电流密度区出现黑色或灰色镀层1．原因分析铅离子污染：当镀锌液中铅离子的含量超过15m9／L时，镀液的分散能力下降，镀层经稀硝酸出光后会出现黑色或灰色条纹。

铅离子主要是由劣质锌阳极带人的，为防止铅的污染，锌阳极需用0#锌或l#锌。

铁离子污染：镀液中铁离子含量高达50m9／L，如铁离子含量进一步提高，镀液就会出现胶体絮状物，镀层钝化后会出现紫蓝色，而且镀层容易出现气泡。

铁离子主要是由劣质氢氧化钠或工件带人。

因此，要选用白色片碱，带赤色的氢氧化钠绝对不可用，工件进入镀槽前应彻底清洗。

为调解阴、阳极面积比例，应当使用镍板或镀镍铁板作为阳极。

铜离子污染：镀液中铜离子含量高达20m9／L时，得到的镀锌层粗糙，光亮度降低，且光亮电流密度范围随铜离子含量的增加而逐渐缩小。

铜离子主要是由挂勾和洗刷导电铜杠时带入的。

2．解决方法硫化钠处理：取0．19／L～0．59／L化学纯硫化钠，溶于20倍以上的冷水中，在剧烈搅拌下，缓慢加入到镀液中，加完后继续搅拌20min，使之与镀液中的重金属离子充分反应，生成硫化物沉淀去除。

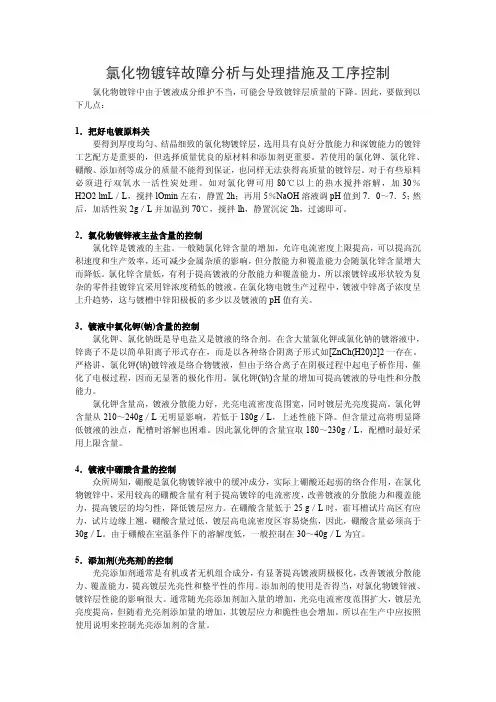

氯化物镀锌故障分析与处理措施及工序控制氯化物镀锌中由于镀液成分维护不当，可能会导致镀锌层质量的下降。

因此，要做到以下几点：1．把好电镀原料关要得到厚度均匀、结晶细致的氯化物镀锌层，选用具有良好分散能力和深镀能力的镀锌工艺配方是重要的，但选择质量优良的原材料和添加剂更重要。

若使用的氯化钾、氯化锌、硼酸、添加剂等成分的质量不能得到保证，也同样无法获得高质量的镀锌层。

对于有些原料必须进行双氧水一活性炭处理。

如对氯化钾可用80℃以上的热水搅拌溶解，加30％H2O2lmL／L，搅拌lOmin左右，静置2h；再用5％NaOH溶液调pH值到7．0～7．5；然后，加活性炭2g／L并加温到70℃，搅拌lh，静置沉淀2h，过滤即可。

2．氯化物镀锌液主盐含量的控制氯化锌是镀液的主盐。

一般随氯化锌含量的增加，允许电流密度上限提高，可以提高沉积速度和生产效率，还可减少金属杂质的影响，但分散能力和覆盖能力会随氯化锌含量增大而降低。

氯化锌含量低，有利于提高镀液的分散能力和覆盖能力，所以滚镀锌或形状较为复杂的零件挂镀锌宜采用锌浓度稍低的镀液。

在氯化物电镀生产过程中，镀液中锌离子浓度呈上升趋势，这与镀槽中锌阳极板的多少以及镀液的pH值有关。

3．镀液中氯化钾(钠)含量的控制氯化钾、氯化钠既是导电盐又是镀液的络合剂。

在含大量氯化钾或氯化钠的镀溶液中，锌离子不是以简单阳离子形式存在，而是以各种络合阴离子形式如[ZnCh(H20)2]2一存在。

严格讲，氯化钾(钠)镀锌液是络合物镀液，但由于络合离子在阴极过程中起电子桥作用，催化了电极过程，因而无显著的极化作用。

氯化钾(钠)含量的增加可提高镀液的导电性和分散能力。

氯化钾含量高，镀液分散能力好，光亮电流密度范围宽，同时镀层光亮度提高。

氯化钾含量从210～240g／L无明显影响，若低于180g／L，上述性能下降。

但含量过高将明显降低镀液的浊点，配槽时溶解也困难。

因此氯化钾的含量宜取180～230g／L，配槽时最好采用上限含量。

常见电镀故障的分析和纠正方法_1.针孔针孔大多是气体(一般是氢气)在镀件表面上停留而造成的。

针孔属于麻点，但针孔不同于麻点，它像流星一样，往往带有向上的“尾巴"，而麻点仅仅是镀层上微小的凹坑，一般是没有向上的“尾巴"。

那些因素会促使镍层产生针孔呢?镀前处理不良；镀液中有油或有机杂质过多；镀液中有固体微粒；防针孔剂太少；镀液中铁等异金属杂质过多；镀液pH太高或操作电流密度过大；镀液中硼酸含量太少和镀液温度太低等都会导致镀镍层产生针孔。

由于不同原因引起的针孔现象略有不同，所以在分析故障时，首先要观察现象。

例如镀前处理不良，它仅仅使镀件的局部表面上的油或锈未彻底除去，造成这些部位上气体容易停留而产生针孔，所以这种因素造成的针孔现象是局部密集的，而且是无规则的；镀液中有油或有机杂质过多引起的针孔较多地出现在零件的向下面和挂具上部的零件上，镀液中固体微粒产生的针孔较多地出现在零件的向上面；防针孔剂太少造成的针孑L在零件的各个部位都有，镀液中铁杂质过多，pH值过高和阴极电流密度较大引起的针孔较多地出现在零件的尖端和边缘(即高电流密度处)，硼酸含量太少产生的针孔较多地出现在零件的下部，镀液温度过低造成的针孔是稀少的，也是零件各个部位都有可能出现的。

通过观察现象，可以初步判断造成针孔的部分原因，然后再进一步试验。

例如零件的局部表面上有密集的针孔，从现象来看，好像是前处理不良造成的，那么究竟是不是这个原因呢?可以取一批零件，进行良好的前处理后直接镀镍，假使经这样处理后所得的镀层上没有针孔，那么原来的针孔是镀前处理不良造成的。

否则就是其他方面的原因。

镀液的温度、pH值和阴极电流密度，比较容易检查，所以可首先检查和纠正。

镀液中是否缺少十二烷基硫酸钠，从平时向镀液中补充十二烷基硫酸钠的情况就能基本确定，如难以确定时，可以向镀液中加入O.05g/L十二烷基硫酸钠后进行试镀，若这样所得的镀层上针孔现象没有改善，那就不是缺少十二烷基硫酸钠，可能是镀液中的杂质或硼酸太少引起的，这就可按前述的方法，用小试验分析故障原因，然后按试验所得的结果讲行纠正。

氯化钾镀锌典型故障奥邦公司周长虹1.1 氯化钾镀锌液面浮油在采用氯化钾镀锌工艺进行生产过程中，有一些电镀厂的电镀液容易产生浮油，即漂在液面以上的一种油状有机物，其产生的原因主要为：①前处理除油不够，槽中有大量的有机油脂，与表面活性剂形成皂化等；②镀液中有较多的铁杂质，镀液一般很混浊；③氯化钾含量过高；④添加剂配比有问题，添加剂中某类载体过多等；⑤镀液的PH≥6后更易出现。

氯化钾镀锌液面的浮油粘度大，易粘在槽壁、挂具、滚桶、阳极及镀件上或沉淀于镀液底部，难以彻底清除，氯化钾镀锌液是弱酸性的，本身不具有除油能力，导电盐氯化钾对镀液的浊点有很大影响，在夏天的高温季节，当镀液中有较多铁杂质时，添加剂的浊点会大幅下降，组合型添加剂中某类载体添加剂含量的不断积累，与电镀液中的悬浮物和镀件中带入的油污及三价铁离子的共同作用下，形成酸性且粘度大的油渍，严重影响镀层质量。

LAN-930、LAN-918氯化钾镀锌工艺，具有良好的耐温性、耐铁性。

找到镀槽浮油产生的原因后，解决起来就比较容易了，首先要选择大品牌的氯化钾添加剂，保证前处理后镀件“四无”，即无油、无锈、无挂灰、无吸附；夏天镀液中氯化钾含量不应过高，控制镀液的PH值在5.6-6之间为好，控制镀液温度不要过高，对于已产生浮油的镀液可按大处理方法进行认真处理，可除掉已产生的浮油。

1.2 氯化钾镀锌的白钝易泛彩泛黄氯化钾镀锌蓝白钝化的色调，比无氰碱性镀锌的色调更艳丽受到人们广泛欢迎，无论是六价铬蓝白钝还是三价铬蓝白钝，氯化钾镀锌的蓝白钝化比无氰碱性镀锌更易控制（无氰碱性镀锌更易泛黄泛彩），但仍是常见故障之一。

1.2.1 镀锌层的问题首先与镀层的厚度有关系，一般要求镀层厚度≥4微米，特别是三价铬蓝白钝化而言，蓝白钝化时镀层过薄会出现以下问题：一是蓝白的色调不佳，易泛彩泛黄；二是钝化膜放置后易发白（黑）点（当钝化后清洗不良及烘干不彻底时更易出现）。

其次是镀层的纯度，镀液中的重金属杂质如铜、铅等较多时，低电流密度区的镀层钝化色泽不良，整体易泛彩泛黄；特别铁杂质过量时，大面积易泛彩泛黄；镀液中的有机杂质是造成蓝白钝化时泛彩泛黄的主要原因之一，它一般有如下规律：①镀液越老化（有机和重金属杂质多），越易出现；②镀层越光亮越易出现；③生产电流密度≥1.5A/dm2更易出现，电流密度越大的部位，越易出现；④当镀液中残留有微量氧化物时，易出现。

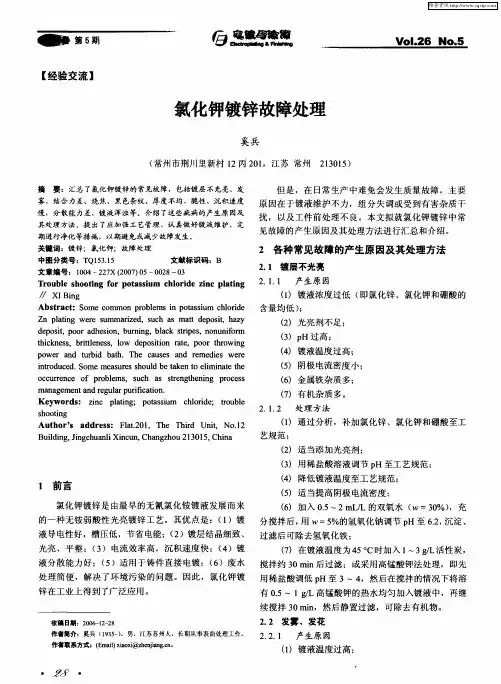

A'常见13 种氯化钾镀锌故障分析告诉你答案本篇汇总了氯化钾镀锌的常见故障，包括镀层不光亮、发雾、结合力差、烧焦、黑色条纹、厚度不均、脆性、沉积速度慢、分散能力差、镀液浑浊等。

介绍了这些疵病的产生原因及其处理方法。

提出了应加强工艺管理、认真做好镀液维护、定期进行净化等措施，以期避免或减少故障发生。

氯化钾镀锌是由最早的无氰氯化铵镀液发展而来的一种无铵弱酸性光亮镀锌工艺。

其优点是：(1) 镀液导电性好，槽压低，节省电能;(2) 镀层结晶细致、光亮、平整;(3) 电流效率高，沉积速度快;(4) 镀液分散能力好;(5) 适用于铸件直接电镀;(6) 废水处理简便，解决了环境污染的问题。

因此，氯化钾镀锌在工业上得到了广泛应用。

但是，在日常生产中难免会发生质量故障，主要原因在于镀液维护不力，组分失调或受到有害杂质干扰，以及工件前处理不良。

本篇拟就氯化钾镀锌中常见故障的产生原因及其处理方法进行汇总和介绍。

各种常见故障的产生原因及其处理方法1. 镀层不光亮产生原因：(1) 镀液浓度过低(即氯化锌、氯化钾和硼酸的含量均低);(2) 光亮剂不足;(3) pH 过高;(4) 镀液温度过高;(5) 阴极电流密度小;(6) 金属铁杂质多;(7) 有机杂质多。

处理方法：(1) 通过分析，补加氯化锌、氯化钾和硼酸至工艺规范;(2) 适当添加光亮剂;(3) 用稀盐酸溶液调节pH 至工艺规范;(4) 降低镀液温度至工艺规范;(5) 适当提高阴极电流密度;(6) 加入0.5 ~ 2 mL/L的双氧水(w = 30%),充分搅拌后，用w = 5% 的氢氧化钠调节pH 至 6.2，沉淀、过滤后可除去氢氧化铁;(7) 在镀液温度为45 °C 时加入 1 ~ 3 g/L 活性炭,搅拌约30 min 后过滤;或采用高锰酸钾法处理, 即先用稀盐酸调低pH 至3 ~ 4, 然后在搅拌的情况下将溶有0.5 ~ 1 g/L 高锰酸钾的热水均匀加入镀液中,再继续搅拌30 min ,然后静置过滤,可除去有机物。

氯化钾镀锌典型故障周长虹;戴丽雯;肖洪兵;王宗雄【摘要】@@ 1液面浮油rn在采用氯化钾镀锌工艺进行生产过程中,有一些电镀厂的镀液容易产生浮油(漂在液面上的一种油状有机物).其产生的原因主要为:(1)前处理除油不佳,槽中有大量的有机油脂,与表面活性剂形成皂化等;(2)镀液中有较多的铁杂质,镀液一般很混浊;(3)氯化钾的质量浓度过高;(4)添加剂配比有问题,添加剂中某类载体过多等;(5)镀液的pH值≥6.【期刊名称】《电镀与环保》【年(卷),期】2011(031)003【总页数】2页(P52-53)【作者】周长虹;戴丽雯;肖洪兵;王宗雄【作者单位】武汉奥邦表面技术有限公司,湖北武汉420023;武汉奥邦表面技术有限公司,湖北武汉420023;武汉奥邦表面技术有限公司,湖北武汉420023;宁波市电镀协会,浙江宁波315016【正文语种】中文【中图分类】TQ153在采用氯化钾镀锌工艺进行生产过程中,有一些电镀厂的镀液容易产生浮油（漂在液面上的一种油状有机物）。

其产生的原因主要为:（1）前处理除油不佳,槽中有大量的有机油脂,与表面活性剂形成皂化等;（2）镀液中有较多的铁杂质,镀液一般很混浊;（3）氯化钾的质量浓度过高;（4）添加剂配比有问题,添加剂中某类载体过多等;（5）镀液的p H值≥6。

氯化钾镀锌液面浮油的黏度大,易黏在槽壁、挂具、滚桶、阳极及镀件上或沉淀于镀液底部,难以彻底清除。

氯化钾镀锌液是弱酸性的,本身不具有除油能力。

导电盐氯化钾对镀液的浊点有很大影响,在高温季节,当镀液中有较多铁杂质时,添加剂的浊点会大幅下降。

随着组合型添加剂中某类载体添加剂的不断积累,与电镀液中的悬浮物和镀件中带入的油污及三价铁离子共同作用,形成酸性且黏度大的油渍,严重影响镀层质量。

找到液面浮油产生的原因后,解决起来就比较容易了。

要选择大品牌的氯化钾镀锌添加剂,保证前处理后镀件表面无油,无锈,无挂灰,夏天镀液中氯化钾的质量浓度不应过高,控制镀液的p H值在5.6～6.0,镀液温度不宜过高,对于已产生浮油的镀液可按大处理方法进行认真处理,可除掉已产生的浮油。
