连接件与常用件画法

  • 格式：ppt
  • 大小：9.86 MB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

机械制图-螺纹、销、键的画法

机械制图-螺纹、销、键的画法

Ø在制有螺纹的一端装上垫圈,拧上螺母。 (加垫圈的目的是为了避免拧紧螺母时损坏被连接件的表 面。
• 被连接件的孔径=1.1d
0.3 d
• 两块板的剖面线方向相反
螺
•两被连接件接触面形成一
δ2 L
栓 连
条轮廓线。
接 画
δ1
• 螺栓、垫圈、螺母按不剖画
法
•螺栓的螺纹大径和被连接件
光孔之间有两条轮廓线，零
与轴线成30°
⒋ 螺纹牙型的表示方法
⑴ 重合画法
⑵ 移出局部放大画法
(3) 局部剖视
⒌ 螺纹旋合的画法
A
A－A
A 不
剖
旋入深度
螺纹深度
钻空深度
相邻两零件剖 面线方向相反
螺纹旋合画图要点：
Ø 外螺纹与内螺纹大径线和大径线对齐； 小径线和小径线对齐。
为什么？
Ø 旋合部分按外螺纹画； 其余部分按各自的规定画。
⒉ 标注示例
例1： M 20 ×2 LH -5g6g - s
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
例2： Tr40×7(14/2)－7H－L
梯形螺纹
大径D＝40
螺距P7导程14线数2
长旋合长度
中径、顶径公 差带代号
右旋
⒊ 标注方法
M20×2
外螺纹 G1’
牙底
牙顶
小径 大径
牙顶
牙底
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽 和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
牙底 外螺纹
任务七绘制标准件和常用件

任务七绘制标准件和常用件

螺纹的主要作用 是连接零件或传 递动力。
前页 后页 回本讲
7.1.1 螺纹的基本知识
1、螺纹的形成
一个与圆柱轴线共面的平面图形(三角形、梯形 等）沿圆柱作螺旋线运动，就会形成不同断面形状 的螺纹。
外螺纹——制在圆柱体外表面上的螺纹 内螺纹—— 制在圆柱体内表面上的螺纹
螺旋线 A●
使用时，将内、外螺纹旋合在一起。
前页 后页 回本节 回本讲
标注示例
M 20 ×2 LH -5g6g - s
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
前页 后页 回本节 回本讲
（2）梯形螺纹的标记与标注
格式： 螺纹代号Tr 公称直径 × 导程（螺距） 旋向
——中径公差带——旋合长度
Tr40× 14 (P7)－7H－L
前页 后页 回本节 回本讲
圆锥销联接的画法
开口销联接的画法
本章小结
1.掌握齿轮、键连接、销连接与滚动轴承的画法。 ⒉掌握键、销的标记。
前页 后页 回本讲
思考题
1、如何绘制内螺纹、外螺纹和连接螺纹，其画法有哪些规定？ 2、常用螺纹连接件有哪些？其标记有哪些内容？ 3、如何绘制螺栓、螺钉的连接图？有哪些注意事项？ 4、键、销、铆钉各有什么用途？其标记如何？
前页 后页 回本节 回本讲
7.1.3 螺纹的规定画法
1．外螺纹的规定画法
螺纹大径（d）— 粗实线 螺纹终止线 — 粗实线
A
螺纹小径 — 细实线 注意: 倒角圆不画;
细实线只画3/4个圆
A－A
大径 小径
A
螺纹终止线画到小径
剖面线画到粗实线处
2．内螺纹的规定画法
标准件、常用件及识读装配图的方法和步骤【机械常识与钳工实训(航空工业出版社)】

标准件、常用件及识读装配图的方法和步骤【机械常识与钳工实训(航空工业出版社)】

回首页
第一部分 标准件和常用件
(2)标注直齿圆柱齿轮的尺寸计算 齿轮的齿数 z 和模数 m 确定后，就可按表 2-14 中的公 式计算出齿轮各部分的尺寸。表2-14 直齿圆柱齿轮各部分 的尺寸计算公式
回首页
第一部分 标准件和常用件
（3）单个直齿圆柱齿轮的规定画法 齿轮的轮齿比较复杂且数量较多，为简化作图，国家 标准 GB/T 4459.2—2003 对齿轮的画法作出以下规定，如 图 2-67 所示。
销的标注
标准件的名 称
国家标准代 号
规格尺寸四 部分
回首页
第一部分 标准件和常用件
回首页
第一部分 标准件和常用件
3、齿轮
齿轮传动在机器中应用相当广泛，它能将一根轴上的 动力传递给另一根轴，并能根据要求改变另一轴的转速和 旋转方向，常见的齿轮种类有圆柱齿轮（用于两平行轴间 的传2-65 所示。动)、圆锥齿轮（用于两相交轴间的传动 ）和蜗轮蜗杆（用于两交错轴间的传动)，如图。
回首页
第一部分 标准件和常用件
（1）键的种类及标记 键的种类很多，常见的有普通平键、半圆键和钩头楔 键等。其中，普通平键应用最广，它分为圆头普通平键（ A 型)、平头普通平键（B 型）和单圆头普通平键（C 型） 三种，如图 2-63 所示。
键的标记由国家标准代号、标准件的名称、型号和规 格尺寸四部分组成。其中，规格尺寸由键宽×键长组成（ 由于键宽确定后，键高也随之确定了，因此规格尺寸由键 宽×键长组成)。常用键的标记示例如表 2-12 所示。
回首页
第一部分 标准件和常用件
(1)直齿圆柱齿轮各部分名称及参数 图 2-66 直齿圆柱齿轮各部分名称及其代号
回首页
第一部分 标准件和常用件
①齿数z——齿轮上轮齿的个数。
螺丝螺栓螺钉的CAD画法课件

螺丝螺栓螺钉的CAD画法课件


一、常用的螺旋弹簧 1.弹簧的用途和类型
螺旋弹簧
弹簧的分类 涡卷弹簧 板弹簧
圆柱螺旋弹簧
根据外形不同
圆锥螺旋弹簧
压缩弹簧
根据工作时承 受外力的不同
拉伸弹簧 扭转弹簧
碟形弹簧
螺丝、螺栓、螺钉的CAD画法
2.常用的螺旋弹簧按其用途可分为压缩弹 簧、拉伸弹簧和扭转弹簧。
压缩弹簧
拉伸弹簧
扭转弹簧
螺丝、螺栓、螺钉的CAD画法
螺丝、螺栓、螺钉的CAD画法
8-1 螺纹紧固件
一、常用螺纹紧固件 二、螺纹紧固件的标记与图例 三、常用螺纹紧固件的比例画法 四、螺栓连接画法 五、 螺柱连接画法 六、螺钉连接画法
螺丝、螺栓、螺钉的CAD画法
一、常用螺纹紧固件
螺丝、螺栓、螺钉的CAD画法
二、螺纹紧固件的标记与图例
六角头螺栓一A和B级 GB/T 5782—2000
螺钉GB/T 68 Ml0×60 表示开槽沉头螺钉，螺纹规格 d=M10，公称长度l=60mm
螺钉GB/T 75 M5×25 表示长圆柱端紧定螺钉，螺纹规格d ＝M5，公称长度l=25mm
螺母GB/T 6170 M12 表示A级1型六角螺母，螺纹规格 D=M12
螺母GB/T 6178 M16 表示A级1型六角开槽螺母，螺纹规 格D=M16
公称直径d＝10mm，公称长度l ＝60mm，材料为35钢，热处 理硬度28－38 HRC，表面氧化 处理的A型圆锥销： 销 GB/T 117 10×60
公 称 直 径 d＝mm， 长 度 l＝ 50mm，材料为低 碳钢 ，不经 表面处理的开口销； 销 GB/T 91 5×50
螺丝、螺栓、螺钉的CAD画法
螺丝、螺栓、螺钉的CAD画法
6-1 任务一 标准件和常用件的表达及画法训练[4页]

6-1 任务一 标准件和常用件的表达及画法训练[4页]

机电工程系《机械制图》教案模块名称标准件和常用件任教班级任务序号及名称任务一标准件和常用件的表达及画法训练教学场所主要教学设备工具名称模型模具、挂图、教学课件、多媒体播放设备、绘图常用工具等教学时间 4主要授课方式讲授、示范、讨论课程课堂类型理论+实践教学目标知识目标掌握零件标准结构的规定画法。

技能目标熟悉零件标注规定及零件标记的含义。

素质目标培养学生认真负责、一丝不苟、严谨专注精神。

重难点分析重点掌握零件标准结构的规定画法。

难点掌握零件标准结构的规定画法。

小组讨论预案1．什么是标准件和常用件？2.螺纹的基本要素是什么？螺纹的倒角、退刀槽有何作用？普通螺纹、梯形螺纹的特征代号是什么教学反馈与后记本部分知识比较多，范围广，规定也很多，这就需要多加练习，反复记忆才能够驾轻就熟教学过程一、任务要求1.找出如图0-1所示图样中的错误。

图0-12.有一螺纹的标记为M20 2LH-5g6g-S 试分析其含义。

3.另一螺纹的标记为Tr40 14（P7）- 7H -L 试分析其含义。

4.螺纹标记为G1A-LH 试分析其含义。

二、新课导入机器或部件中，除了一般的零件外，还广泛使用螺栓、螺钉、螺母、垫圈、键、销和滚动轴承等零件，这些零件中有的个头极小，但再小的螺母也是零件。

这类零件的结构和尺寸等全部要素都由国家标准作了严格的标准化规范，所以被称为标准件。

还有些零件常使用于机器中，如齿轮、弹簧等，这一类零件的结构和参数，仅一部分被标准化、系列化，所以被称为常用件。

标准件和常用件，有其特定的规定画法和简化画法，三、相关理论（一）螺纹的形成、要素和结构1.螺纹的形成在圆柱（或圆锥）表面上，沿着螺旋线所形成的、具有相同轴向剖面的连续凸起和沟槽的螺旋体，称为螺纹。

2.螺纹的五要素①螺纹的牙型②螺纹的公称直径③螺纹的线数④螺纹的螺距和导程⑤螺纹的旋向3.螺纹的结构①螺纹的末端②螺纹的收尾和退刀槽（二）螺纹的规定画法国家标准《机械制图》GB/T 4459.1-1995制定了在机械图样中螺纹和螺纹紧固件的规定画法。

机械图样的标准件与常用件的表达方法

机械图样的标准件与常用件的表达方法


键连接的画法及标注
3种键
5.3 销连接
5.3.1 销的分类及标记 5.3.2 销连接的画法
销的作用及分类
1.销的作用
销连接是工程上广泛应用的可拆卸连 接，主要用于零件之间的定位或连接 。
2.销的分类
常用的销有圆柱销、圆锥销和开口销3 种，圆柱销、圆锥销用于零件之间的连接 或定位，开口销用于防止螺母松动或固定 其他零件。
圆柱螺旋压缩弹簧的基本参数
1.弹簧丝直径：弹簧钢丝直径（d）。 2.弹簧直径：弹簧外径（D）、弹簧内径（D1）、 弹簧中径（D2）。 3.节距：除支撑圈外，相邻两圈的距离（t）。 4.自由高度：弹簧在不受力时的高度（H0）。
圆柱螺旋压缩弹簧的规定画法
圆柱螺旋压缩弹簧的3种规定画法
圆柱螺旋压缩弹簧的画图步骤
圆柱齿轮啮合的画法
两个圆柱齿轮啮合时，分度圆相切，齿根圆省略不 画，啮合区齿顶圆画粗实线或省略不画。
5.5 滚动轴承
5.5.1 滚动轴承的结构及代号 5.5.2 滚动轴承的画法
滚动轴承的结构、种类及代号
1.滚动轴承的结构 滚动轴承由内圈、滚动体、隔离圈、外圈组成。
2.滚动轴承的种类
滚动分类方法很多，根据载荷方向不同分为向心轴 承、推力轴承；根据滚动体不同分为球轴承、滚子轴 承、滚针轴承；根据滚动体的排列和结构不同分为单 列、双列和轻、重、宽、窄系列轴承等。 3.滚动轴承的代号 轴承的代号由基本代号、前置代号和后置代号构成， 其形式如下： 前置代号 —— 基本代号—— 后置代号
4.齿形角
节点公法线与两节圆的公切线之间的夹角，称 为齿形角（）齿形角不变，=20°。
5.齿数
齿轮的轮齿的数量（z）。
6.中心距
两啮合齿轮轴线之间的距离 = (d1 + d2)/2
机械制图标准件与常用件画法

机械制图标准件与常用件画法

内螺纹未取剖视时， 大径线、小径线、螺纹 终止线均画虚线
对于不穿通螺孔，应将 钻孔深度和螺纹孔深度分 别画出。
注意：钻孔顶端应画成120°
山东纺织职业学院 机电系
（3） 内、外螺纹连接的画法
在绘制螺纹连接的剖视图时，其连接部分应按外 螺纹的画法绘制，其余部分仍按各自的画法绘制
旋合部分按 外螺纹 外螺纹画 内螺纹
在圆柱或圆锥外表面上形成的螺纹称外螺纹 在圆柱或圆锥内表面上形成的螺纹称内螺纹
外螺纹
内螺纹
山东纺织职业学院 机电系
内外螺纹的车销加工
卡盘
工件
车刀
车刀沿轴向进给
外螺纹车削法
内螺纹车削法
山东纺织职业学院 机电系
外螺纹的车销加工
山东纺织职业学院 机电系
内螺纹的丝锥加工
山东纺织职业学院 机电系
工件
碾压板 碾压外螺纹
柱
内
G
用于非螺纹密封的低压 管路的连接
R
用于螺纹密封的中高压 管路的连接
RC
RP
山东纺织职业学院 机电系
螺纹分类 牙形及牙形角
梯 形
传螺 动纹 螺 纹锯
齿 形 螺 纹
牙形 符号
说明
可双向传递运动
Tr
和动力
B 只能传递单向动力
山东纺织职业学院 机电系
（1）普通螺纹、梯形螺纹和锯 齿形螺纹的标记和标注
可按以下方法计算
L≥σ1＋σ2＋ｈ＋ｍ＋ａ
ａ取0.2～0.4d
山东纺织职业学院 机电系
不剖
螺栓连接的画图步骤
d0=1.1d
山东纺织职业学院 机电系
对六角螺栓头及六角螺母上的交线，可 按图绘制，（用圆弧代替双曲线）。
机械制图(工程图学)第十章标准件和常用件的表示法new

机械制图(工程图学)第十章标准件和常用件的表示法new


图10-31 键槽的画法和尺寸标注
A
A-A
b
L
A 图10-32 键联接的画法
2）半圆键和钩头楔键联接的装配图画法 b
h
d+t1
d1
d-t
d
图10-33 半圆键联接装配图画法
h
b
h
h
d+t1
d-t
d
图10-34 钩头楔键联接装配图画法
10－4 销及其连接画法
销可以用来连接零件，也可用来定位。 常用的销有圆柱销、圆锥销和开口销，介绍圆柱销、圆锥 销的画法。
例1： M20×1.5 LH－5g6g－S
普通螺纹
短旋合长度
大径d＝20 螺距 (细牙)
左旋
顶径公差带代号 中径公差带代号
公 反差 之普代 ，代通号 用号螺用小中纹大写未为写字出粗字母母的现牙的则螺普螺为距通纹外的螺为螺纹内纹螺 。纹；
2. 梯形螺纹的标注
牙型特征代号Tr 公称直径 × 螺距或导程（P螺距） 旋向
非螺纹密封的 管螺纹
G
纹
圆锥内 Rc
用螺纹
密封的 圆锥外
R
管螺纹 圆柱内 Rp
最常用的连接螺纹 用于细小的精密或薄 壁零件
用于水管、油管、气 管等薄壁 管子上，用于管路的 联结
传 梯形螺纹
Tr
动
螺
纹 锯齿形螺纹
B
用于各种机床的丝杠， 作传动用
只能传递单方向的动 力
对照记忆一下
四、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面线
制图基础-第2节 常用螺纹坚固件及其连接的规定画法与标注

制图基础-第2节 常用螺纹坚固件及其连接的规定画法与标注

§6-2 常用螺纹紧固件 及其连接的规定画法和标注
一、螺纹紧固件
常用的螺纹紧固件有：螺栓、螺钉、螺柱、螺母和垫圈 等。它们都是标准件。
六角头 螺栓
B型双头 槽螺柱
六角 螺母
六角开 槽螺母
内六角圆 柱头螺母
ห้องสมุดไป่ตู้
开槽圆柱 头螺钉
开槽沉 头螺钉
锥端紧 定螺钉
平垫 片
弹簧 圆螺母止 垫片 动垫片
圆螺母
1.六角头螺栓
对于各种紧固件，当剖切平面通过其轴线时，这些零件都 按不剖画出，即只画外形，必要时可采用局部视图表达。
1.螺栓连接
螺栓用来连接不太厚、而且又允许钻成通孔的零件。
画螺栓连接图的已知条件是 螺栓的型式规格、螺母、垫圈的 标记，被连接件的厚度等。 螺栓的公称长度 L≥δ1+ δ2+h（或s）+m+a
2.螺柱连接
二、螺纹紧固件的连接画法
螺纹紧固件连接是一种可拆卸的连接，常用的形式有： 螺钉连接、螺栓连接、螺柱连接等。
画图时应遵守的基本规定： 两零件的接触面只画一条线，不接触面必须画两线。
在剖视图中，相邻两金属零件的剖面线方向应相反，在同 一张图上，同一零件的剖面线在各个视图上，其方向和间 隔必须画成一致。
紧定
轴
螺钉
轮
连接图
简化画法
规定标记： 螺栓GB/T5782 M12×45
2.圆柱头内六角螺钉
简化画法
规定标记 螺钉GB/T70.1 M12×50
3.双头螺柱
简化画法
4.开槽圆柱头螺钉
简化画法
规定标记 螺柱 GB/T 897 M12×45
规定标记 螺钉GB/T65 M10×50
机械制图 第六章 标准件和常用件的规定画法

机械制图 第六章 标准件和常用件的规定画法


管螺纹
锯齿形 螺纹
第六章 标准件和常用件的规定画法 6.1 螺纹
(2) 直径（大径、中径、小径）
① 大径（d、D） 与外螺纹牙顶或内螺 纹牙底相切的假想圆柱或圆锥的直径
② 小径（d1、D1） 与外螺纹牙底或内 螺纹牙顶相切的假想圆柱或圆锥的直径
③ 中径（d2、D2） 中径圆柱或中径圆锥的 直径。该圆柱（或圆锥）母线通过圆柱（或 圆锥）螺纹上牙厚与牙槽宽相等的地方
(5) 旋向
内、外螺纹旋合时的旋转方向称为旋向 顺时针旋转时旋入的螺纹，称为右旋螺纹（俗称正扣） 逆时针旋转时旋入的螺纹，称为左旋螺纹（俗称反扣）
牙型、大径和螺距是决定螺纹结构规格的最基本的要素，称为螺纹三要素。凡螺纹 三要素符合国家标准的，称为标准螺纹；牙型不符合国家标准的，称为非标准螺纹
第六章 标准件和常用件的规定画法 6.1 螺纹
第六章 标准件和常用件的规定画法
不穿通螺纹孔的画法:
6.1 螺纹
钻
攻
孔
丝
容易出错的地方
0.5D
120°
第六章 标准件和常用件的规定画法Байду номын сангаас6.1 螺纹
3.螺纹联接的规定画法
画螺纹联接时，表示内、外螺纹牙顶圆投影的 粗实线，与牙底圆投影的细实线应分别对齐
第六章 标准件和常用件的规定画法 6.1 螺纹
细牙普通螺纹 公称直径16mm，螺距1mm；中 径和小径公差带均为6H（省略不 标）；中等旋合长度；右旋
55º非密封管螺纹 G——螺纹特征代号 1 ——尺寸代号 A——外螺纹公差等级代号
55º密封管螺纹 Rc——圆锥内螺纹 Rp——圆柱内螺纹 R1——与圆柱内螺纹相配合的
圆锥外螺纹 R2——与圆锥内螺纹相配合的
7-2 螺纹紧固件及其连接的画法

7-2 螺纹紧固件及其连接的画法


0.8D
0.25d
0.5d
b m+0.5d δ 1
螺柱连接的画法
22Dd
11..55dd
1
dd
螺柱连接的画法
LL
bbmm 22dd
ma
h L
螺柱的公称长度 按下式计算：
L=δ1+h+m+a a=0.3d
查标准，选取与接近的 标准长度值为螺柱标记 中的公称长度。
旋入端的长度bm与被旋 入零件的材料有关：
单个螺纹紧固件的近似画法
螺栓连接的画法
(1) 螺栓公称长度L应按下式估算：
式中
L=δ1+δ2+b + H +a
δ1，δ2——被连接零件的厚度； a=(0.3～0.4)d， d为螺栓的公称直径
b = 0.15d
H = 0.8d
(2) 图中其他尺寸与d的比例关系为：
d0 = 1.1 d R = 1.5 d
画法注意事项—1
双头螺柱连接由双头螺柱、螺母、垫圈组成。双头螺柱连接多用 于被连接件之一太厚，不适于钻成通孔或不能钻成通孔的场合。
各部分比例尺寸与螺栓连接一致。
画法注意事项— 2
螺钉连接不用螺母，而将螺钉直接拧入被连接件的螺孔里。 螺钉连接适用于受力不大的零件间的连接（如外壳与机座的连 接）。各部分比例尺寸与双头螺柱连接一致。
四、简化画法
d
bm
0.5d
螺钉连接的画法
螺钉连接不用螺母，它一般用于 受力不大而又不需经常拆卸的地方。 被连接零件中一个加工出螺孔，另 一零件加工出通孔。装配图中 , 螺钉连接通常采用比例画法。
0.25d
0.5d
l
0.6d

键联结和销联接的画法滚动轴承的画法及种类

标准件和常用件的画法 键联结、销联接和 滚动轴承的画法
键联结、销联接和滚动轴承的画法
➢ 键、销都是标准件。它们的结构、型式和尺寸都有规定，可从有 关标准中查阅选用。键、销的标记反映其型式及主要尺寸。
➢ 在机器中，可以采用键来连接轴和轴上的零件（如齿轮、皮带轮 等），使它们能一起转动，以达到传递转矩的目的。这种连接称 为键连接。常用的键有平键、半圆键、钩头楔键、花键等
销 GB/T 117 6×35
公称直径d=5mm、公称长度l=50mm、材料为 Q215或Q235、不经表面处理的开口销：
销 GB/T 91 5×50
键联结、销联接和滚动轴承的画法
1 销连接过程
✓ 圆柱销和圆锥销连接，要求被连 接件先装配在一起，再加工销孔, 并在零件图上加以注明。
键联结、销联接和滚动轴承的画法 2 销连接画法
标记示例
r1 d
r2
a 2
d
(0.021)2 8a
公称直径d=6mm、公差为m6、公称长度 l=30mm、材料为钢、不经淬火、不经表面处理 的圆柱销：
销 GB/T 119.1 6m6×30
直径d=6mm、公称长度l=30mm、材料为35钢， 热处理硬度28～38HRC、表面氧化处理的A型圆 锥销：
键联结、销联接和滚动轴承的画法
04
➢ 第三、四位为尺寸系列代号。 ➢ 最左边一位数字或字母为类型代号。
例1：轴承型号6204代表的含义为：
类型代号 6 2 0 4
（0）2—尺寸系列代号
内径代号 (d=04x5=20)
键联结、销联接和滚动轴承的画法
代号 轴承类型
1 调心球轴承 2 调心滚子轴承和推力调心滚子轴承 3 圆锥滚子轴承 4 双列深沟球轴承 5 推力球轴承 6 深沟球轴承 7 角接触轴承 8 推力圆柱滚子轴承 N 圆柱滚子轴承 U 外球面球轴承
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

制在零件外表面上的螺纹叫外螺纹。 制在零件孔腔内表面上的螺纹叫内螺纹。
连接件与常用件画法
2 螺纹的要素
⑴ 螺纹的牙型
在通过螺纹轴线的剖面上，螺纹
的轮廓形状。
牙型
常用的有：
三角形
梯形
连接件与常用件画法
锯齿形
⑵ 螺纹的大径、小径和中径
大径：与外螺纹牙顶或内螺纹牙底相切的 假想圆柱面的直径。D、d
小径：与外螺纹牙底或内螺纹牙顶相切的
连接件与常用件画法
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线 且画到倒角内 螺纹终止线
小径≈0.85d 画粗实线
小径圆约画3/4圈
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
连接件与常用件画法
⒉ 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈
螺纹才能旋合在一起。
连接件与常用件画法
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号
外形图
用途
普 通 粗牙
联 接
螺
纹 细牙
M
螺
纹 管螺纹 G
是最常用的联接螺纹
用于细小的精密或薄壁零件
用于水管、油管、气管等 薄壁管子上，用于管路的 联接。
传 梯形螺纹 Tr
动
螺
纹
锯齿形 螺纹
B
用于各种机床的丝杠，做 传动用。
单线螺纹
双线螺纹
连接件与常用件画法
⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点 之间的轴向距离P称为螺距。
同一条螺纹上相邻两牙在中径线上对 应两点之间的轴向距离Ph称为导程。
螺距=导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
连接件与常用件画法
⑸ 螺纹的旋向
左旋
右旋(常用)
注意：只有上述各要素完全相同的内、外
A－A
A 剖面线画到小径线 即粗实线位置
连接件与常用件画法
不穿通螺纹孔的画法:
钻
攻
孔
容易出错的地方
丝
0.5D
118°
120°
连接件与常用件画法
⒊ 螺纹局部结构的画法与标注
⑴ 倒角
C2
C2
C2
⑵ 退刀槽
b
⑶ 螺尾
与轴线成30°
连接件与常用件画法
螺尾 只在有要求 时才画，不 需标注。
⒋ 螺纹牙型的表示
9.1 螺纹及螺纹连接件
9.2销联接
9.3键联接
9.4滚动轴承
9.5齿轮
9.6 弹簧
本章小结
结束放映
连接件与常用件画法
9.1 螺纹及螺纹连接件
一、螺纹的形成、结构和要素 ⒈ 螺纹的形成
导程
A1 ●
螺旋线
A●
一个与轴线 共面的平面图形 （三角形、梯形 等），绕圆柱面 作螺旋运动，则 得到一圆柱螺旋 体 ——螺纹。
⑴ 重合画法
⑵ 移出局部放大
Ⅰ
5:1
Ⅰ
⒌ 螺纹相贯的画法
螺纹相贯时，只在钻孔与钻孔相交处 画出相贯线。
连接件与常用件画法
⒍ 螺纹连接的画法
A
A－A
按不剖画
A 旋入深度
画图要点：
内、外螺纹为剖什面线么方？向相反
★ 大径线和大径线对齐；小径线和小径线 对齐。
★ 旋合部分按外螺纹画；其余部分按各自 的规定画。
⒉ 标注示例
例1： M20×2LH－5g6g－S
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
例2： Tr40×14(P7)－7H－L
梯形螺纹
长旋合长度
大径D＝40
中径、顶径公
导程14螺距P7线数2
差带代号
右旋
连接件与常用件画法
⒊ 标注方法
M20×2
Mห้องสมุดไป่ตู้0-7H
只能传递单方向的动力。
连接件与常用件画法
3 螺纹的结构
⑴ 螺纹末端
倒角（圆锥面）
平顶
圆顶（球面）
连接件与常用件画法
⑵ 螺尾和退刀槽 螺纹的加工方法：
工件
卡盘
车刀
车外螺纹
车内螺纹
连接件与常用件画法
螺尾
螺纹收尾 退刀纹
退刀槽
外退刀槽
内退刀槽
车刀
退出车刀 开始退刀
车
刀
连接件与常用件画法
三、螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内 螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线，内 螺纹的大径线)。
★在投影为圆的视图上，表示牙底的细实线 圆只画约3/4圈。
★螺纹终止线用粗实线表示。
★不论是内螺纹还是外螺纹，其剖视图或断 面图上的剖面线都必须画到粗实线。
★当需要表示螺纹收尾时，螺尾部分的牙底 线与轴线成30°。
们的规定标记。 标记方法按“GB”有关规定。
⒈ 六角螺母 规定标记：
例：
简化画法：
0.8d
螺母 GB/T 6170 M12
国标号
螺纹规格 2d
连接件与常用件画法
其中： d=螺纹大径
⒉ 六角头螺栓
规定标记：例：螺栓GB/T 5780 M12×80
简化画法：
0.1d×45°
螺栓长度
1.1d 2.2d
d
0.7d
⒊ 垫圈
规定标记：
例：
2d l（由设计决定）
简化画法：
0.15d
垫圈GB/T 97.1 12
规格 指用于M12的 螺栓或螺钉
连接件与常用件画法
⒋ 螺钉
规定标记： 例：螺钉GB/T 65 M12×40
开槽圆柱 头螺钉
简化画法：
0.1d×45°
1.5d 0.2d
d
0.3d
2d
0.6d
l
连接件与常用件画法
0.3d
l
t 2
六、螺纹紧固件装配图的画法 ⒈ 螺栓装配图的简化画法
1″
外螺纹
G1
管螺纹
注： G右面的数字 不是管螺纹 的大径，而 是它的尺寸 代号。
连接件与常用件画法
内螺纹
尺寸界线 应从
何记处住引：出? 尺寸界线应 从大径引出！
螺纹紧固件

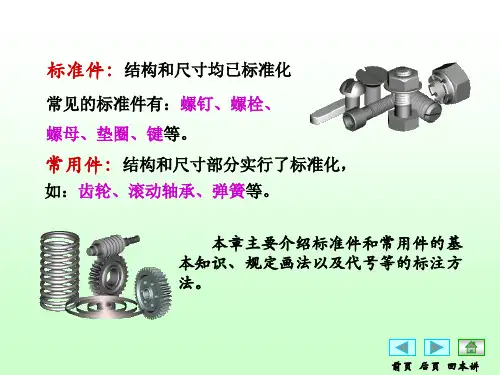

常用的螺纹紧固件有：螺栓、螺钉、螺柱、 螺母和垫圈等。由于这类零件都是标准件，通常 只需用简化画法画出它们的装配图，同时给出它
连接件与常用件画法
画图步骤：
★ 画外螺纹 ★ 确定内螺纹的端面位置 ★ 画内螺纹及其余部分投影
连接件与常用件画法
四、螺纹的标注 ⒈ 标注的基本格式
特征代号 公称直径 × 导程(P螺距) 旋向
－ 公差带代号 － 旋合长度代号
右旋
左旋
中径和顶径
长：L 中等：N
公差带代号
短：S
☆单线螺纹 导程(P螺距) 改为 螺距。 ☆粗牙螺纹不标注螺距。 ☆右旋螺纹不用标注旋向，左旋时则标注LH。 ☆公差带代号应按顺序标注中径、顶径公差带代号。 ☆旋合长度为中等时连，接件“与N常”用可件画省法 略。
假想圆柱面的直径。 D1、d1
牙底
牙顶
小径 大径
牙顶
连接件与常用件画法
牙底
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通 过牙型上沟槽和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
牙底 外螺纹
连接件与常用件画法
⑶ 螺纹的线数n
沿一条螺旋线形成的螺 纹叫做单线螺纹；沿两条或 两条以上在轴向等距分布的 螺旋线所形成的螺纹叫做多 线螺纹。
