螺纹连接件及其连接的画法[高级教资]

  • 格式：ppt
  • 大小：3.92 MB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

螺纹连接件的画法

螺纹连接件的画法

第 八 章 连接件及常用件的画法
五、螺纹紧固件的标记和画法
常用的螺纹紧固件有：螺栓、螺钉、 常用的螺纹紧固件有：螺栓、螺钉、 螺柱、螺母和垫圈等。 螺柱、螺母和垫圈等。由于这类零件都是 标准件， 标准件，通常只需用简化画法画出它们的 装配图，同时给出它们的规定标记。 装配图，同时给出它们的规定标记。 有关规定。 标记方法按 “GB” 有关规定。 (⒈) 六角螺母 ⒈ 规定标记： 规定标记： 例： 螺母 GB6172 M8
常见的几种错误画法： 常见的几种错误画法：
允许将螺纹画到底
螺纹终止线应画 到什么位置？ 到什么位置？
螺钉末端应画 到什么位置？ 到什么位置？
画在何处？ 画在何处？ 应为?度 应为 度 剖面线画到 ?位置 位置 倾斜?度 倾斜 度
螺栓连接的画法 (2) 螺栓连接的画法
螺栓有效长度L应符合 螺栓有效长度 应符合 L≥δ1+δ2+h+m+a 式中 δ1、δ2 为被连接件厚度； 为被连接件厚度；
h——垫圈厚度，h=0.15d； 垫圈厚度， 垫圈厚度 ； m——螺母厚度，m=0.8d； 螺母厚度， ； 螺母厚度 a——螺栓伸出长度，a=0.3d。 螺栓伸出长度， 螺栓伸出长度 。 按上式算出后， 按上式算出后，查标准长度系列 选取最接近的L值 选取最接近的 值。
采用比例画 法时， 法时，螺纹紧固 件的有效长度按 被连接件的厚度 决定，并按实长 决定， 画出。 画出。
3.螺纹紧固件连接的画法 3.螺纹紧固件连接的画法 螺纹
(1) 基本规定
螺纹紧固件连接，通常有螺栓连接、 螺纹紧固件连接，通常有螺栓连接、螺柱连接和螺钉连接 三种。画螺纹紧固件连接图时，应遵守下列基本规定： 三种。画螺纹紧固件连接图时，应遵守下列基本规定： 1)两零件的接触面只画一条线，并不得特别加粗。凡不接 两零件的接触面只画一条线，并不得特别加粗。 两零件的接触面只画一条线 触表面，无论间隔多小都要画成两条线。 触表面，无论间隔多小都要画成两条线。 2)在剖视图中，相邻两零件的剖面线方向应相反，无法做 在剖视图中，相邻两零件的剖面线方向应相反， 在剖视图中 到时应互相错开。同一零件在各个视图上的剖面线方向、 到时应互相错开。同一零件在各个视图上的剖面线方向、间隔 应相同。 应相同。 3)当剖切平面通过螺纹紧固件的轴线时，这些零件都按 当剖切平面通过螺纹紧固件的轴线时， 当剖切平面通过螺纹紧固件的轴线时 不剖画出外形，不画剖面线。但如果垂直其轴线剖切， 不剖画出外形，不画剖面线。但如果垂直其轴线剖切，则按 剖视要求画出。 剖视要求画出。
螺纹连接件及其连接的画法

螺纹连接件及其连接的画法

详细描述
螺栓连接通常由螺栓和螺母组成，通过将螺栓穿过被连接件上的孔洞，然后旋 紧螺母，使被连接件紧密结合在一起。在画法上，需要画出螺栓和螺母的形状、 尺寸以及被连接件上的孔洞位置。
实例二：螺柱连接的画法
总结词
螺柱连接是一种常见的垂直连接方式，通过螺柱和螺母的配合实现两个部件的紧 固连接。
详细描述
螺柱连接通常由螺柱、螺母和垫圈组成，通过将螺柱旋入被连接件的一端，然后 加上垫圈和螺母，使被连接件紧密结合在一起。在画法上，需要画出螺柱、螺母 和垫圈的形状、尺寸以及被连接件上的孔洞位置。
螺纹连接件的标注方法
尺寸标注
根据需要标注各部分的尺寸，如螺栓长度、直径 等。
公差标注
根据连接件的实际需求，标注必要的公差，如螺 栓与螺孔的配合公差等。
标记标注
在图纸上标注各连接件的名称或代号，以便识别 和管理。
03
螺纹连接件的安装与维护
螺纹连接件的安装步骤
清理连接表面
确保连接表面干净、无油污、 无锈迹，以便螺丝顺利拧入。
02
03
螺丝松动
拧紧螺丝或增加防松装置， 如弹簧垫圈。
螺纹损坏
修复或更换损坏的螺纹部 分，保持表面光洁。
安装困难
清理连接表面，确保螺丝 和螺孔对齐，必要时可加 润滑剂。
04
螺纹连接件的设计与优化
螺纹连接件的设计原则
功能性原则
可靠性原则
确保螺纹连接件能够满足使用要求，如承 受足够的载荷、保证密封性等。
定期检查
定期检查螺纹连接件的使用情况，发 现松动或损坏应及时处理。
防腐蚀处理
对金属螺纹连接件进行防锈、防腐蚀 处理，以延长其使用寿命。
更换损坏件
对于损坏或磨损严重的螺纹连接件应 及时更换，防止影响设备的正常运行。
螺纹的画法及标注[高级教资]

螺纹的画法及标注[高级教资]

19.1 螺纹的形成、结构与要素
19.2 螺纹的分类
19.3 螺纹的规定画法
19.4 螺纹的标注 小结
专业倾力
1
19.1 螺纹的形成、结构和要素
⒈ 螺纹的形成
A1 ●
螺旋线
导程
A● 一个与轴线共面的平面图形（三角形、梯形等）， 绕圆柱面作螺旋运动，则得到一圆柱螺旋体 ——螺纹。
加工在零件外表面上的螺纹叫外螺纹。
— —
公差带代号
—— 旋合长度代号
中径和顶径 公差带代号
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶
内螺纹
牙底 外螺纹
螺纹的公称直径：一般情况下，螺纹的公称直径等于螺纹
的大径。
专业倾力
8
⑶ 螺纹的线数n
单线螺纹：沿一条螺旋线形成的螺纹 叫做单线螺纹。
多线螺纹：沿两条或两条以上，且在 轴向等距分布的螺旋线所 形成的螺纹叫做多线螺纹。
单线螺纹
双线螺纹
都必须画到粗实线。
★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。
专业倾力
16
⒈ 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且画
到倒角内
螺纹终止线画
小径≈0.85d
粗实线
小径圆约画3/4圈
外螺纹剖视画法： A
A－A
大径 小径
A 螺纹终止线画一小段
专业倾力
剖面线画到大径线
17
⒉ 内螺纹画法
在通过螺纹轴线的剖面上，螺纹的轮廓形状。 牙型
常用的有： 三角形M
梯形Tr
专业倾力
锯齿形S
6
⑵ 螺纹的大径、小径和中径
螺纹紧固件及螺纹连接的画法

螺纹紧固件及螺纹连接的画法

螺纹紧固件的类型和结构形式很多，可根据需要从有关标准中查出其尺寸，一般无需画出它们的零件图。

表9-5列出了常用的几种紧固件的名称、标准号、型式及标记示例。

二、常用螺纹紧固件的画法中被广泛应用，在装配图中画它的机会很多，因此必须熟练掌握其画法。

绘制螺纹紧固件的方法按尺寸来源不同，分为比例画法和查表画法两种。

1、比例画法根据螺纹公称直径（d、D），按与其近似比例关系计算出各部份尺寸后作图。

此法作图方便，画连接图常用。

图9—19为常用螺栓，和螺母的垫圈的比例画法，图中注明了近似比例关系。

螺栓头部和螺母因30倒角而产生截交线，此截交线为双曲线，作图时，常用圆弧近似代替双曲线的投影。

图9-20为三种螺钉头部的比例画法。

2、查表画法根据紧固件标记，在相应的标准中（见附表2-21~附表2—10）查得各有关尺寸后作图。

例如需绘制下例螺栓，螺母，垫圈的视图，则可从附录有关表格中表查得各主要部分尺寸。

（1）螺栓GB/5782—2000 M10×40直径d=10 六角头对边距s=16 螺纹长度b=26螺栓头厚度k=6.68 公称长度l=40 六角头对角距E=17.7(2.) 螺母 GB/T6170一2000 M10厚度Mmax=8.4 其他尺寸与螺栓头部对应部份相同(3) 垫圈 GB/T97.1-1985 10外径D=20 内径D=10.5 厚度H=2根据上述尺寸,即可绘制它们的视图(图9一21)。

图中的视图配置，为表达所常用。

三．螺纹紧固件的连接画法螺纹紧固件的连接形式通常有螺栓连接，螺柱连接和螺钉连接三类。

（一）栓连接螺栓连接一般适用干两个不太厚并允许钻成通孔的零件连接，如图9一22a。

连接前，先在两被连接件上钻出通孔，如图9-22b,通孔直径一般取1.1d(d为螺栓公称直径)；将螺栓从一端插入孔中，如图9-22c;另一端再加上垫圈，拧紧螺母，即完成了螺栓连接，如图9一22d。

为了适应连接不同厚度的零件，螺栓有各种长度的规格。

螺栓连接的画法ppt课件

螺栓连接的画法ppt课件


1.创意 2.策划 3.实战 4.展示 5.评价 6.总结
演练
展示
反思
评价
整理版课件
17
课堂教学过程
设计意图： 运用多媒体 课件演示螺 栓连接过程， 增强课堂的 直观性。
螺栓连接的画法 整理版课件
多媒体 演示
18
实战演练 练 展 评 思
A部--粘贴
B部--绘图
螺栓连接的画法 整理版课件
设计意图：通 过粘贴给学生 形象的认识， 运用绘图帮学 生规范作图习 惯，分小组竞 争提高学生的 学习积极性、 活跃课堂气氛、 提升参与热情。
1.创意 2.策划 3.实战 4.展示 5.评价 6.总结
演练 反思
展示 评价
整理版课件
30
巅峰揽胜
运用多 媒体
练展评思
填写 工作页
设计意图：借 引导学生回顾 反思，总结注 意事项，填写 项目工作页。
螺栓连接的画法 整理版课件
31
巅峰揽胜
练展评思
学生项目工作页
螺栓连接的画法 整理版课件
32
评一评，选一选
螺栓连接的画法 整理版课件
4
分析教材 分析学情 教法学法 教学过程 教学反思
教材
教学目标 重点难点
重点
螺栓连接画法
难点
螺栓连接画法中的注意事项
螺栓连接的画法 整理版课件
5
分析教材 分析学情 教法学法 教学过程 教学反思
对象：中职阶段的学生具备 了一定的逻辑思维能力、理 解能力、组织能力。
知识：螺栓连接的画法要注意的 事项较多，内容抽象、乏味，传 统的讲授教学法很难调动学生的 学习积极性。
总结接触面剖剖面面线线孔小了孔小了勇攀高峰评评思思掌握重点突破难点紧固件不剖紧固件不剖接触面非接触面勇攀高峰练练评评思思掌握重点突破难点教师点评被连接件螺栓垫圈接触面勇攀高峰练练评评思思掌握重点突破难点被连接件螺栓垫圈螺母勇攀高峰评评思思重点得以掌握难点得以突破螺栓连接的画法螺栓连接的画法勇攀高峰评评思思记录成绩评选优胜组巅峰揽胜巅峰揽胜思思评评1
第十二讲 螺纹紧固件螺纹连接画法PPT课件

第十二讲 螺纹紧固件螺纹连接画法PPT课件


(二)齿轮和齿条啮合的画法
齿轮直径无限大时，齿顶圆、齿根圆、分度 圆和齿廓都变成直线，齿轮成为齿条。
齿轮与齿条啮合的画法与齿轮啮合画法基本 相同。
25
六、滚 动 轴 承
（一）滚动轴承的结构、分类
● 结构 由内圈、外圈、滚动体 和保持架组成。
● 分类 按其承受的载荷方向分为：
☆向心轴承—主要承受径向力
★ 螺栓、垫圈、螺母按不剖画
t1 ★ 螺栓的有效长度按下式计算
l计=t1+t2+0.15d(垫圈厚) +0.8d(螺母厚)+0.3d
计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
b
D+t1
注: t1 —轮毂上键槽深度
b —键槽宽度 t1、b可按孔径D从标准中查出。
18
四、 销 联 接
(一)销的功用、种类及标记
⒈ 销的功用 销主要用于零件之间的定位，也可用于零件之
间的联接，但只能传递不大的扭矩。
⒉ 销的种类 ⒊ 销的标记
圆柱销 圆锥销
公称直径10mm，长50mm的B型圆柱销
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
（注：标准齿轮的节圆=分度圆。） 24
第十二讲 螺纹紧固件螺纹连接画法PPT课件

第十二讲 螺纹紧固件螺纹连接画法PPT课件


计算后查表取标准值
5
画图步骤：
先画俯视图较方便
6
⒉ 螺钉装配图的简化画法
t
l bm
0.5d 螺钉长度：l计=bm+t
bm:
钢： bm=d 铸铁: bm=1.25d或1.5d 铝: bm=2d
7
允许将螺 纹画到底
8
常见的几种错误画法：
螺纹终止线应画 到什么位置？
螺钉末端应画 到什么位置？
小径线未对齐 9
015d垫圈厚08d螺母厚03d螺栓的有效长度按下式计算计算后查表取标准值被连接件的孔径11d二螺纹紧固件装配图的画法同样大小的气缸容积可以发出更大的指示功气缸工作容积的利用程度越佳
画法几何与工程制图
一.螺纹紧固件的画法
二.螺纹紧固件 装配图的画法
第十三讲 螺纹紧固件、 螺纹连接画法
三.键连接 四.销连接 五.齿轮、轴承、弹簧
You Know, The More Powerful You Will Be
29
谢谢你的到来
学习并没有结束，希望大家继续努力
Learning Is Not Over. I Hope You Will Continue To Work Hard
演讲人：XXXXXX 时 间：XX年XX月XX日
30
齿根圆 齿顶圆
★在非圆投影的剖 视图中轮齿部分 不画剖面线。
分度圆
23
⑵ 两圆柱齿轮啮合的画法
画图要点：
★在非圆投影的剖视图 中，两轮节线重合， 画点划线。齿根线画 粗实线。齿顶线画法 为一个轮齿为可见， 画粗实线，一个轮齿 被遮住，画虚线。
★在投影为圆的视图中， 两轮节圆相切，齿顶 圆画粗实线，齿根圆 画细实线或省略不画。
7-2 螺纹紧固件及其连接的画法

7-2 螺纹紧固件及其连接的画法


0.8D
0.25d
0.5d
b m+0.5d δ 1
螺柱连接的画法
22Dd
11..55dd
1
dd
螺柱连接的画法
LL
bbmm 22dd
ma
h L
螺柱的公称长度 按下式计算：
L=δ1+h+m+a a=0.3d
查标准，选取与接近的 标准长度值为螺柱标记 中的公称长度。
旋入端的长度bm与被旋 入零件的材料有关：
单个螺纹紧固件的近似画法
螺栓连接的画法
(1) 螺栓公称长度L应按下式估算：
式中
L=δ1+δ2+b + H +a
δ1，δ2——被连接零件的厚度； a=(0.3～0.4)d， d为螺栓的公称直径
b = 0.15d
H = 0.8d
(2) 图中其他尺寸与d的比例关系为：
d0 = 1.1 d R = 1.5 d
画法注意事项—1
双头螺柱连接由双头螺柱、螺母、垫圈组成。双头螺柱连接多用 于被连接件之一太厚，不适于钻成通孔或不能钻成通孔的场合。
各部分比例尺寸与螺栓连接一致。
画法注意事项— 2
螺钉连接不用螺母，而将螺钉直接拧入被连接件的螺孔里。 螺钉连接适用于受力不大的零件间的连接（如外壳与机座的连 接）。各部分比例尺寸与双头螺柱连接一致。
四、简化画法
d
bm
0.5d
螺钉连接的画法
螺钉连接不用螺母，它一般用于 受力不大而又不需经常拆卸的地方。 被连接零件中一个加工出螺孔，另 一零件加工出通孔。装配图中 , 螺钉连接通常采用比例画法。
0.25d
0.5d
l
0.6d
螺纹紧固件及其连接的画法教案

螺纹紧固件及其连接的画法教案

螺纹紧固件及其连接的画法教案第一章：螺纹的基本概念1.1 螺纹的定义与分类1.2 螺纹的主要参数1.3 螺纹的画法与标注第二章：螺纹紧固件的介绍2.1 螺栓与螺母的种类与结构2.2 螺纹紧固件的选用原则2.3 螺纹紧固件的性能与标准第三章：螺纹连接的画法3.1 螺纹连接的基本画法3.2 螺纹连接的详细画法3.3 螺纹连接的标注方法第四章：螺纹连接的计算4.1 螺纹连接的预紧力计算4.2 螺纹连接的摩擦力矩计算4.3 螺纹连接的强度计算第五章：螺纹连接的画法实践案例5.1 单个螺纹连接的画法实践5.2 多个螺纹连接的画法实践5.3 复杂场景中螺纹连接的画法实践第六章：螺纹连接的画法技巧与注意事项6.1 螺纹连接画法的技巧6.2 螺纹连接画法的注意事项6.3 螺纹连接画法的常见问题与解答第七章：螺纹紧固件的安装与拆卸7.1 螺纹紧固件的安装方法7.2 螺纹紧固件的拆卸方法7.3 螺纹紧固件的安装与拆卸注意事项第八章：螺纹连接的失效分析与预防8.1 螺纹连接的常见失效形式8.2 螺纹连接失效的原因分析8.3 螺纹连接失效的预防措施第九章：螺纹连接的应用实例9.1 机械设备中的螺纹连接应用实例9.2 汽车工程中的螺纹连接应用实例9.3 建筑工程中的螺纹连接应用实例第十章：综合练习与课程总结10.1 螺纹连接的画法综合练习10.2 螺纹连接的画法课程总结10.3 螺纹连接的画法拓展学习建议重点和难点解析一、螺纹的基本概念补充和说明：螺纹的主要参数包括螺距、公称直径、螺纹角度等，这些参数直接影响螺纹的承载能力和连接的可靠性。

二、螺纹紧固件的介绍补充和说明：螺纹紧固件的性能包括预紧力、摩擦力矩等，这些性能指标是确保连接安全的关键。

了解不同国家和行业的螺纹标准对于正确选用和使用螺纹紧固件至关重要。

三、螺纹连接的画法补充和说明：基本画法包括螺纹的轮廓线、螺纹的指示线等，而详细画法则包括螺纹连接的剖面线、螺纹连接的标注等。

第9讲螺纹连接件的画法

第9讲螺纹连接件的画法


内外螺纹旋合三要素：牙型、大径、螺距
Three key elements for mating : thread form, major dia. and pitch
11
螺纹收尾和退刀槽
螺尾Thread runout
Thread runout and relief
退刀槽Thread relief
外退刀槽External relief 退刀纹Incomplete thread
在通过螺纹轴线的剖面上，螺纹的轮廓形状。The
cross section of thread cut by a plane containing the axis.
threads
牙型 Form
常用的有：Most often used:
三角形Metric梯形ACME锯齿形
Buttress
5
⑵ 螺纹的大径和小径
细牙 螺 纹 Metric
Fine
M
Most often used connecting thread
用于细小的精密或薄壁零件
Used for fine or thin part
管螺纹
Pipe thread
G
用于水管、油管、气管等薄 壁管子上，用于管路的联接。
Used for connection of pipes or tubes of water, oil or gas
粗牙螺纹Coarse 普通螺纹Metric thread 细牙螺纹
Fine
连接 螺纹
Connecting
密封管螺纹Screw-sealed
螺纹
Thread
管螺纹Pipe thread
非密封管螺纹Non-screw-sealed 梯形螺纹Trapezoidal thread 传动 螺纹

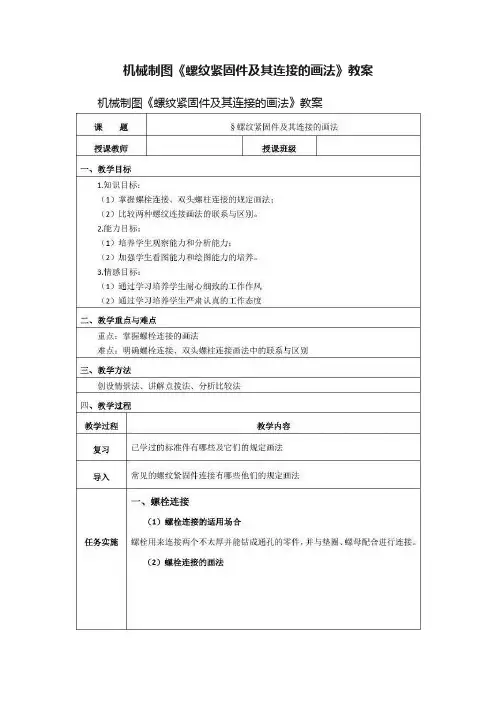

机械制图《螺纹紧固件及其连接的画法》教案

机械制图《螺纹紧固件及其连接的画法》教案

机械制图《螺纹紧固件及其连接的画法》教案机械制图《螺纹紧固件及其连接的画法》教案
任务实施
（3）螺栓连接画法的注意点
五线口诀：一条线，两条线，相同线，相反线，外形线
二、双头螺柱连接
（1）双头螺柱连接的适用场合
当两个被连接件中有一个很厚，或者不适合用螺
栓连接时，常用双头螺柱连接。

（2）双头螺柱连接的画法
（3）双头螺柱连接画法的注意点
七线口诀：一条线，两条线，相同线，相反线，
外形线，平齐线，对齐线
课堂练习（见附纸）1、分析螺栓连接、双头螺柱连接画法的错误。

2、（09高考题）按简化画法，补全螺栓连接图中的缺线。

课堂小结一、螺栓连接的画法
二、螺柱连接的画法
三、两种连接画法的比较
布置作业一、复习本节课的内容
二、完成习题纸的作业
三、预习螺钉连接的画法。

螺纹连接件画法PPT精品文档

四、掌握齿轮、键联接、销联接、滚动轴承 与弹簧的画法。
五、键、销的标记；滚动轴承的标记。
26
27
线表示，小径按大径的0.85倍画出 • 表示牙底的细实线在平行于螺纹轴线的视
图中应画入倒角或倒圆角，垂直于螺纹的 视图中只画约3/4圈，螺纹倒角省略不画 • 剖视图中剖面线应画到粗实线
9
大径线画粗实线
倒角圆不画
小径线画细实线
且画到倒角内 螺纹终止线
小径≈0.85d
画粗实线
小径圆约画3/4圈
外螺纹剖视画法：
点间的轴向距离 Ph
螺距 =导程
导程 螺距
单线螺纹：P=Ph 多线螺纹：P=Ph/n
6
（5）旋向
左旋 右旋（常用）
7
3、螺纹的分类
• 紧固用螺纹 • 传动用螺纹 • 管用螺纹 • 专门用途螺纹
连接零件 传递动力和运动 管螺纹 专用螺纹
8
二、螺纹的规定画法
1、外螺纹的画法： • 牙顶和终止线用粗实线表示，牙底用细实
22
3、螺钉连接 （1）连接螺钉
l
bm
0.5d
螺钉公称长度：
l=bm+
23
允许将螺 纹画到底
24
0.25d
（2）紧定螺钉 Ⅰ
Ⅱ
Ⅰ 2.5:1 0.2d
d
Ⅱ 2.5:1
0.4d
25
一、在螺纹的规定画法中，要抓住三条线
牙顶用粗实线表示；牙底用细实线表示； 螺纹终止线用粗实线表示
二、螺纹标注
三、螺栓、螺钉、螺柱、螺母、垫圈都是标准 件，掌握其联接装配图的简化画法及其标 记内容。
G 11/2 A
特征代号
公差等级代号 尺寸代号
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

专业倾力
12
（1）适用场合及装配过程
适用场合： 用来连接不太厚、而且又允许钻成通孔的零件。 装配过程： ➢螺栓穿过被连接件的通孔。 （为便于装配,此通孔应稍大于螺栓杆的直径d,约为1.1d ）
➢在制有螺纹的一端装上垫圈,拧上螺母。
(加垫圈的目的是为了避免拧紧螺母时损坏被连接件的表 面。
专业倾力
13
d
2d 0.7d （L 由设计决定）
规定标记：
例： 螺栓GB5790 M12×90
螺栓长度
专业倾力
8
0 . 1 5 d
1.1d 2.2d
简化画法： 0.15d
12 . 12 d
（3）平垫圈
规定标记：
例：
垫圈GB95 12
规格 指用于M12的 简化画法：
0.1d×45°
（2）螺栓连接装配图的画法
d
0.3
• 被连接件的孔径=1.1d • 两块板的剖面线方向相反 •两被连接件接触面形成一
条轮廓线。 • 螺栓、垫圈、螺母按不剖画
δ2 L
δ1
• 螺栓的有效长度按下式计算
•螺栓的螺纹大径和被连接件 光孔之间有两条轮廓线，零
件接触面轮廓线在此之间应 画出。
L=δ1+ δ2+0.15d(垫圈厚) +0.8d(螺母)+0.3d 计算后查表取标准值
LOGO
武汉二轻工业学校
作 者：谌小婷
联系电话：13476806533
单位地址：武汉市青山 区冶金大道49#
邮政编码：430080
专业倾力
1
LOGO
7.2螺纹紧固件及其连接的画法
武汉二轻工业学校 谌小婷
专业倾力
2
目录
一、常用螺纹连接件的画法 二、螺栓连接装配图的画法
专业倾力
3
一、常用螺纹连接件的比例画法及其标记
螺纹连接： 就是运用一对内外螺纹得连接作用来连接紧
固一些零部件。
专业倾力
4
1.常用的螺纹连接件
六角头螺栓
双头螺柱
平垫圈
六角螺母
开槽圆柱头螺钉
开槽沉头螺钉
圆柱头内六角螺钉
专业倾力
锥端紧定螺钉
5
2.螺纹连接件的比例画法
绘制螺纹连接件的零件图和装配图时，可按零件的规定 标记（即标准件代号） ，从有关标准中查出绘图所需的尺 寸，但为了提高绘图速度，通常采用比例画法，即螺纹紧 固件的各有关尺寸都取成与螺纹大径d成一定比例。
作业布置：习题集P115
专业倾力
17
专业倾力
18
专业倾力
14
（3）画图步骤
先从俯视图画起
专业倾力
15
（4）螺栓连接常见错误
正确 画法
32 1
➢ 两相邻零件的剖面线方向应相反。 ➢ 螺栓与螺孔之间应画出间隙。 ➢ 应画出螺纹段及螺纹终止线。
专业倾力
16
本次课小结及作业布置：
小结：1、常用螺纹紧固件的简化画法及规定标记。 2、螺栓连接装配图的画法。
螺纹连接件标记方法按 “GB” 有关规定。
专业倾力
6
（1）六角螺母
简化画法：
规定标记：
0.8d
例：螺母 GB6172 M12
国标号
螺纹规格
2d
➢先画俯视图，以2d为直径，作出内接正六边形。
➢以“三等”关系画出主视图和俯视图。
➢画出内螺纹的大径和小径专业。倾力
7
（2）六角头螺栓
简化画法：
0.1d×45°
规定标记：
螺钉GB65 M12×L
0.3d
2d
0.6d
L
开槽圆柱头螺钉
1.5d 0.2d
d
专业倾力
10
二、螺栓连接装配图的画法
螺纹连接件的连接： 螺纹连接件连接是一种可拆卸的连接。
常用的形式有： 螺钉连接、螺栓连接、螺柱连接等。
专业倾力
11
螺栓连接：
用螺栓、螺母和垫圈将两个不太厚、而且又允许钻 成通孔的零件连接在一起。
