10.常用件和标准件第1节(1,2,3,4,5)10.1螺纹和螺纹紧固件第2/8页(1,2,3,4,5,6,7,8)2.螺纹——螺纹的五要素1)牙型 在通过螺纹轴线的剖面上，螺纹的轮廓形状，称为螺纹的牙型，它们有三角形、梯形、锯齿形和方形等。
2)公称直径 公称直径是代表螺纹尺寸的直径，指螺纹大径的基本尺寸，螺纹大径是与外螺纹牙顶或内螺纹牙底相切的假想圆柱面的直径，外、内螺纹的大径分别用d和D表示。
螺纹小径是与外螺纹牙底或内螺纹牙顶相切的假想圆柱面的直径，外、内螺纹的小径分别用d1和D1表示。
牙型上沟槽和凸起宽度相等的圆柱面的直径称螺纹中径分别用d2和D2表示。
3)线数n 形成螺纹时，沿螺旋线的条数称为螺纹线数。
沿一条螺旋线所形成的螺纹称为单线螺纹；沿轴向等距分布的两条或两条以上的螺旋线形成的螺纹称为多线螺纹。
4)螺距P和导程Ph 螺纹相邻两牙在中径线上对应两点间的轴向距离，称为螺距。
同一条螺旋线上的相邻两牙在中径线上对应两点间的轴向距离，称为导程。
对单线螺纹Ph=P，对多线螺纹Ph=nP。
5)旋向 螺纹分右旋和左旋。
顺时针旋入的螺纹称为右旋螺纹；逆时针旋入的螺纹称为左旋螺纹。
只有当螺纹的五要素相同时，内、外螺纹才能相互旋合。
牙型、直径和螺距符合国家标准规定的螺纹，称为标准螺纹。
而只有牙型符合标准，直径或螺距不符合标准的螺纹，称为特殊螺纹，标注时，应在牙型符号前加注"特"字。
牙型不符合标准的螺纹，称为非标准螺纹。
点击观看螺纹动画3.螺纹的结构 1) 螺纹的末端为了便于装配和防止螺纹起止圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等。
2) 螺纹的收尾和退刀槽车削螺纹时，刀具接近螺纹未尾处要逐渐离开工件，因此，螺纹收尾部分的牙型是不完整的，螺纹的这一段牙型不完整的收尾部分称为螺尾。
为了避免产生螺尾，可以预先在螺纹未尾处加工出退刀槽，然后再车削螺纹。
4.螺纹的规定画法 国家标准《机械制图》GB/T 4459.1-1995规定在机械图样中螺纹和螺纹紧固件的画法。

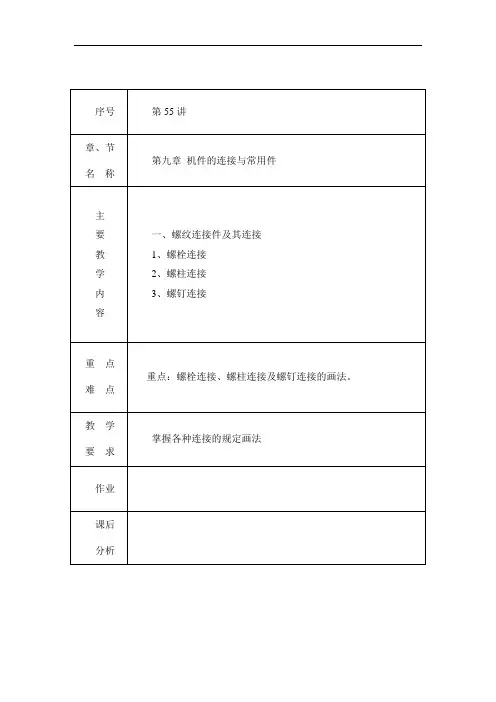

第九章机件的连接与常用件任何机器或仪器，都是由各种零件组合连接而成的。
因此，不仅要搞清机器本身以及其中每个零件的作用，而且还要研究这些零件间的连接方法。
这样，才能更全面地了解机器或部件的总体情况。
机器零件的连接形式，根据拆开时是否会损坏被连接的部分，可分为可拆连接和不可拆连接。
可拆连接——即在拆开零件时，其连接部分不会损坏，如螺栓连接、螺钉连接、销连接和键连接等。
不可拆连接——即在拆开零件时，其连接部分将遭到破坏，如铆接、焊接等。
常用的连接件有螺栓、螺母、螺柱、螺钉、垫圈、键、销以及铆钉等。
机器中的传动零件如齿轮、蜗轮、蜗杆、滚动轴承以及弹簧等都是经常用到的零件，通称为常用件。
上述各种零部件在工业生产中应用非常广泛，因此，大多数（或某些结构，如齿轮的轮齿等）已实现标准化，并由专门厂家生产。
选用时，其型式规格尺寸可根据需要从有关标准中查取选购。
第一节螺纹连接件及其连接一、螺栓连接螺栓连接的紧固件有螺栓、螺母和垫圈，如图9－1所示。
紧固件的画法一般采用比例画法绘制。
所谓比例画法就是以螺栓上螺纹的公称直径d为基准，其余各部分结构尺寸均按与公称直径成一定比例关系绘制，如图9－2所示。
图9－ 1 螺栓连接图图9－ 2 螺栓、螺母、垫圈的比例画法画螺纹紧固件的装配图时，应遵守下述基本规定： （1）两零件接触表面画一条线，不接触表面画两条线。
（2）两零件邻接时，不同零件的剖面线方向应相反，或者方向一致间隔不等。
（3）对于紧固件和实心零件（如螺钉、螺栓、螺母、垫圈、键、销、球及轴等），若剖切平面通过它们的轴线时，则这些零件都按不剖绘制，仍画外形；需要时，可采用局部剖视。
图9－ 3为螺栓连接比例画法的画图过程。
其中螺栓长度L 可按下式估算：d d d t t L )3.0~2.0(8.015.021++++≥根据上式的估算值，从有关手册中（参见附录二 附表2－1）选取与估算值相近的标准长度值作为L 值。
图9－ 3 螺栓连接的画图步骤在装配图中，螺栓连接也可采用图图9－4所示的简化画法（但在同一图样中，其画法必须统一）。
