第九章标准件和常用件的画法在组成机器或部件的零件中，有些零件的结构和尺寸已经标准化，这些零件称为标准件，如螺栓、双头螺柱、螺钉、螺母、垫圈、键、销、轴承等。
还有一些零件的部分结构和参数实行了标准化，这些零件称为常用件，如齿轮、弹簧等。
标准件和常用件在工程中应用十分广泛，一般由专门工厂成批生产。
本章主要介绍标准件和常用件的规定画法、标注方法。
9.1 螺纹及螺纹连接件9.1.1螺纹的基本知识1．螺纹的形成在圆柱表面或圆锥表面上，沿着螺旋线形成的、具有相同剖面的连续凸起和沟槽，称为螺纹。
在圆柱面上形成的螺纹形成的螺纹为圆柱螺纹；在圆锥面上形成的螺纹形成的螺纹为圆锥螺纹。
在圆柱内表面上形成的螺纹，为内螺纹，在圆柱外表面上形成的螺纹，为外螺纹。
如图9-1所示。
图9-1 外螺纹及内螺纹螺纹的加工方法很多，图9-2是在车床上车制外螺纹的情况。
图9-3是在车床上车制内螺纹的情况。
图9-2 外螺纹加工图9-3外螺纹加工1．螺纹的结构要素螺纹的尺寸和结构是由牙型、直径、螺距和导程、线数、旋向等要素确定的，当内外螺纹相互旋合时，这些要素必须相同，才能装在一起。
（1）牙型通过螺纹轴线剖切螺纹所得的剖面形状称为螺纹的牙型。
牙型不同的螺纹，其用途也各不相同。
常用螺纹的牙型如表所示。
表9-1常用螺纹（2）直径螺纹的直径有三个：大径、小径和中径。
与外螺纹牙顶或内螺纹牙底相重合的假想圆柱的直径，称为大径。
与外螺纹牙底或内螺纹牙顶相重合的假想圆柱的直径，称为小径。
中径也是一个假想圆柱的直径，该圆柱的母线通过牙型上的沟槽和凸起宽度相等的地方，如下图所示。
外螺纹的大、小、中径分别用符号d、d1、d2表示，内螺纹的大、小、中径则分别用符号D、D1、D2表示。
图9-4 螺纹直径（3）线数（n）螺纹有单线和多线之分。
单线螺纹是指由一条螺旋线所形成的螺纹，如下图(a)所示。
多线螺纹是指由两条或两条以上在轴向等距分布的螺旋线所形成的螺纹，如下图(b)所示。

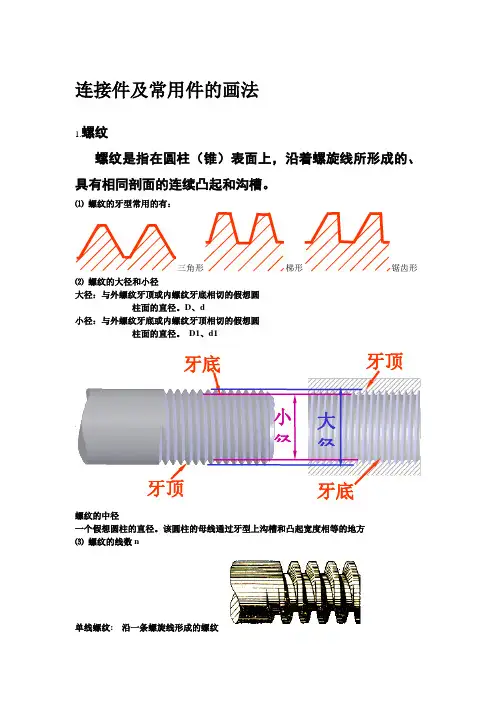

连接件及常用件的画法1.螺纹螺纹是指在圆柱（锥）表面上，沿着螺旋线所形成的、具有相同剖面的连续凸起和沟槽。
⑴ 螺纹的牙型常用的有：三角形梯形锯齿形⑵ 螺纹的大径和小径大径：与外螺纹牙顶或内螺纹牙底相切的假想圆 柱面的直径。
D 、d小径：与外螺纹牙底或内螺纹牙顶相切的假想圆 柱面的直径。
D1、d1螺纹的中径一个假想圆柱的直径。
该圆柱的母线通过牙型上沟槽和凸起宽度相等的地方 ⑶ 螺纹的线数n单线螺纹: 沿一条螺旋线形成的螺纹牙顶多线螺纹:沿两条或两条以上在轴向等距分布的螺旋线所形成的螺纹。
⑷螺距和导程螺纹上相邻两牙在中径线上对应两点之间的轴向距离P称为螺距。
同一条螺纹上相邻两牙在中径线上对应两点之间的轴向距离L称为导程。
⑸螺纹的旋向只有牙型、直径、螺距、线数和旋向均相同的内外螺纹，才能相互旋合。
3、螺纹的结构螺纹收尾和退刀槽螺纹的未端：为了便于装配和防止螺纹起始圈损坏，常在螺纹的起始处加工成一定的形式，如倒角、倒圆等单线螺纹：P=L 多线螺纹：P=L/n牙底螺纹的收尾和退刀槽：车削螺纹时，因加工的刀具要退刀或其它原因，螺纹的未尾部分产生不完整的牙型，称为螺尾。
为了避免产生螺尾，可以在螺纹未尾处加工出一槽，称为退刀槽。
然后再车削螺纹。
车刀 开始车刀退出车刀退刀纹4、螺纹的种类螺纹的规定画法• 牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。
• 牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。
• 在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。
螺纹终止线用粗实线表示• 不管是内螺纹还是外螺纹，其剖视图或断面图上的剖面线都必须画到粗实线 • 当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。

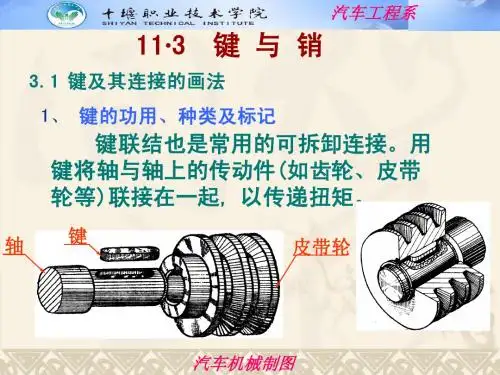

2.常用螺纹连接件常用的几种螺纹的特征代号及用途3. 键与销4. 齿轮5. 弹簧6. 滚动轴承。
