低噪声前置放大器电路的设计方法

LMH低噪声前置放大器与线路驱动器电路设计
LMH6672低噪声前置放大器与线路驱动器电路设计
由于LMH6672芯片只需一个电源供电便可输出极高的驱动电流,而且失真率低,因此可以用作上行DSL线路驱动器驱动器。

LMH6672芯片用作差分输出驱动器时,可以驱动50Ω负载,达到16.8Vpp的摆幅,失真率只有-93dBc,可支持最高的上行功率,确保ADSL线路支持最高的传输率。

图3是典型的线路驱动器电路图,图中的线路驱动器通过匝数比为1:2的变压器,可驱动100Ω的双绞线电缆。

这个非反相驱动放大器的电压增益由公式(1)或(2)确定。

1 + 2×RF+/RG (1)
1 + 2×RF-/RG (2)
图中采用电容CG,将直流增益设定为1V/V。

LMH6622用作下行低噪声噪声前置放大器
由于LMH6622的噪声及失真率较低,因此可用作下行链路的低噪声前置放大器。

低噪声及低失真率这两个优点可确保接收通路具有很高的动态范围,以满足ADSL标准有关线性度及噪声的严格规定。

图4的LMH6622芯片可以实现反相加法放大器的功能,以便提供接收前置放大器通道增益,并消除驱动器的回波信号。

为了消除接收通道上的驱动器回波信号的干扰,R1+必须设定为2×R2+,而R1-也必须设定为2×R2-。

实际应用中,由于信号匹配并不理想,因此混合抑制约为12dB。

在仿真时可以改变电阻值,以便测试出接收电路的真正性能。

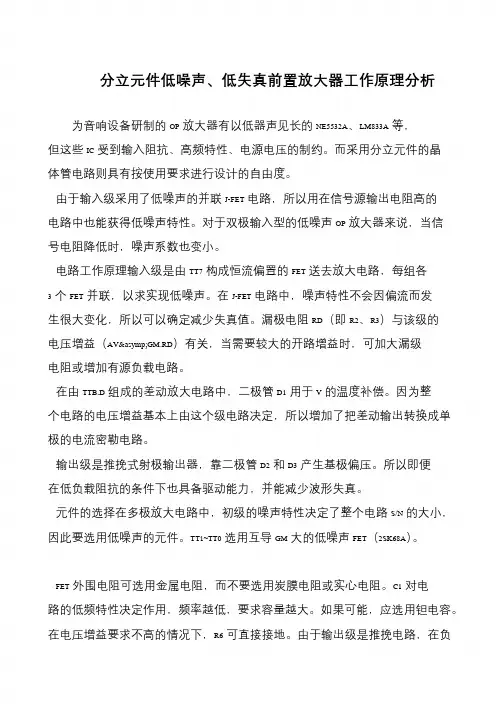

分立元件低噪声、低失真前置放大器工作原理分析为音响设备研制的OP放大器有以低器声见长的NE5532A、LM833A等，但这些IC受到输入阻抗、高频特性、电源电压的制约。

而采用分立元件的晶体管电路则具有按使用要求进行设计的自由度。

由于输入级采用了低噪声的并联J-FET电路，所以用在信号源输出电阻高的电路中也能获得低噪声特性。

对于双极输入型的低噪声OP放大器来说，当信号电阻降低时，噪声系数也变小。

电路工作原理输入级是由TT7构成恒流偏置的FET送去放大电路，每组各3个FET并联，以求实现低噪声。

在J-FET电路中，噪声特性不会因偏流而发生很大变化，所以可以确定减少失真值。

漏极电阻RD（即R2、R3）与该级的电压增益（AV≈GM.RD）有关，当需要较大的开路增益时，可加大漏级电阻或增加有源负载电路。

在由TTB.D组成的差动放大电路中，二极管D1用于V的温度补偿。

因为整个电路的电压增益基本上由这个级电路决定，所以增加了把差动输出转换成单极的电流密勒电路。

输出级是推挽式射极输出器，靠二极管D2和D3产生基极偏压。

所以即便在低负载阻抗的条件下也具备驱动能力，并能减少波形失真。

元件的选择在多极放大电路中，初级的噪声特性决定了整个电路S/N的大小，因此要选用低噪声的元件。

TT1~TT0选用互导GM大的低噪声FET（2SK68A）。

FET外围电阻可选用金属电阻，而不要选用炭膜电阻或实心电阻。

C1对电路的低频特性决定作用，频率越低，要求容量越大。

如果可能，应选用钽电容。

在电压增益要求不高的情况下，R6可直接接地。

由于输出级是推挽电路，在负载电阻不大的条件下也可驱动，所以TT12、TT13应选择集电极额定功耗大的三极管。

发射极电阻R10及R11取负载电阻的1/10左右。

调整由于输入级的偏流决定下一级的直流工作点，所以必须调整FET恒流电路中的源极电阻R4，该电阻应取1千欧左右，如果嫌调整麻烦，也可以将其换成2千欧的半固定电阻。

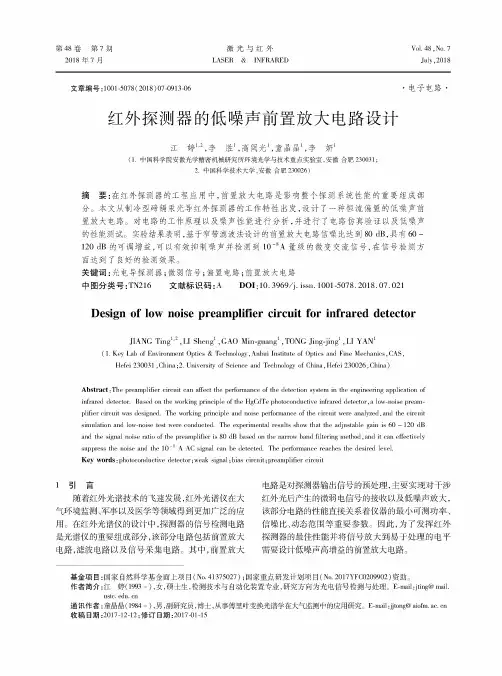

第48卷第7期2018年7月激光与红外LASER&INFRAREDVol.48，No.7July,2018文章编号:1001-5078 (2018)07-0913-06 •电子电路-红外探测器的低噪声前置放大电路设计江婷12,李胜1高闽光1童晶晶1李妍1(1.中国科学院安徽光学精密机械研究所环境光学与技术重点实验室，安徽合肥230031;2.中国科学技术大学，安徽合肥230026)摘要:在红外探测器的工程应用中，前置放大电路是影响整个探测系统性能的重要组成部分。
