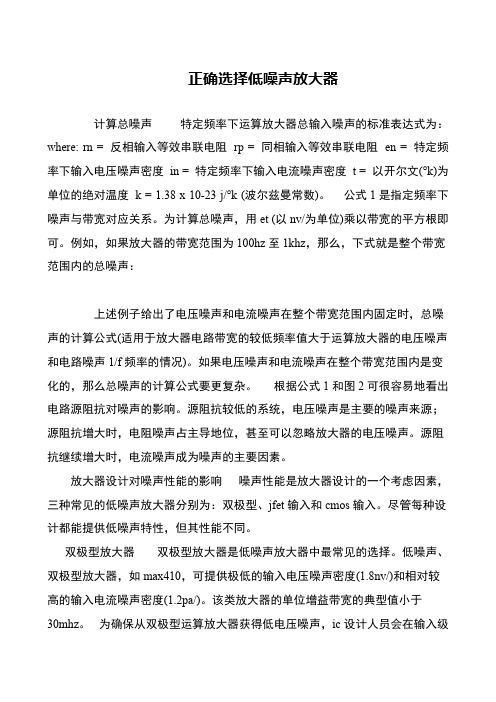

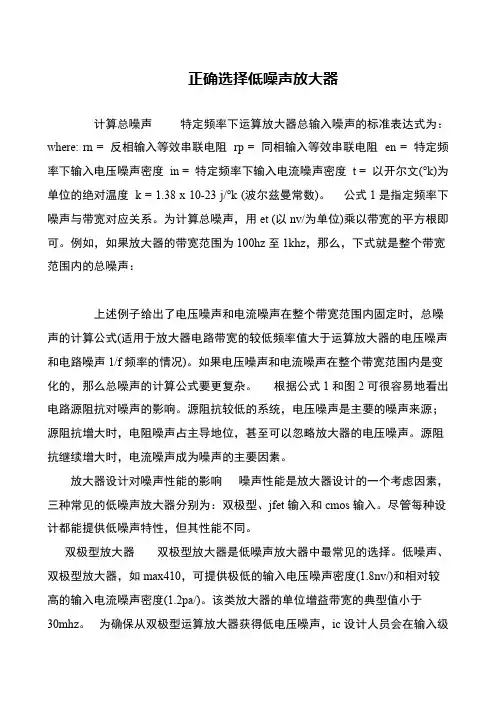

正确选择低噪声放大器计算总噪声特定频率下运算放大器总输入噪声的标准表达式为：where: rn = 反相输入等效串联电阻rp = 同相输入等效串联电阻en = 特定频率下输入电压噪声密度in = 特定频率下输入电流噪声密度t = 以开尔文(°k)为单位的绝对温度k = 1.38 x 10-23 j/°k (波尔兹曼常数)。
公式1是指定频率下噪声与带宽对应关系。
为计算总噪声，用et (以nv/为单位)乘以带宽的平方根即可。
例如，如果放大器的带宽范围为100hz至1khz，那么，下式就是整个带宽范围内的总噪声： 上述例子给出了电压噪声和电流噪声在整个带宽范围内固定时，总噪声的计算公式(适用于放大器电路带宽的较低频率值大于运算放大器的电压噪声和电路噪声1/f频率的情况)。
如果电压噪声和电流噪声在整个带宽范围内是变化的，那么总噪声的计算公式要更复杂。
根据公式1和图2可很容易地看出电路源阻抗对噪声的影响。
源阻抗较低的系统，电压噪声是主要的噪声来源；源阻抗增大时，电阻噪声占主导地位，甚至可以忽略放大器的电压噪声。
源阻抗继续增大时，电流噪声成为噪声的主要因素。
放大器设计对噪声性能的影响噪声性能是放大器设计的一个考虑因素，三种常见的低噪声放大器分别为：双极型、jfet输入和cmos输入。
尽管每种设计都能提供低噪声特性，但其性能不同。
双极型放大器双极型放大器是低噪声放大器中最常见的选择。
低噪声、双极型放大器，如max410，可提供极低的输入电压噪声密度(1.8nv/)和相对较高的输入电流噪声密度(1.2pa/)。
该类放大器的单位增益带宽的典型值小于30mhz。
为确保从双极型运算放大器获得低电压噪声，ic设计人员会在输入级。
射频前端设计中的低噪声放大器设计原则在射频前端设计中，低噪声放大器是至关重要的组成部分。
在设计低噪声放大器时，需要遵循一些原则以确保放大器的性能达到最佳状态。
首先，要选择合适的器件。
在设计低噪声放大器时，应选择高品质、低噪声的放大器器件。
常用的低噪声放大器器件包括场效应晶体管（FET）和双极晶体管（BJT）。
这些器件的噪声特性直接影响到整个放大器的性能，因此选择适当的器件至关重要。
其次，要注意电路匹配。
在低噪声放大器设计中，电路匹配是十分重要的。
通过进行合适的匹配，可以降低信号与噪声之间的干扰，从而提高放大器的性能。
电路匹配通常通过使用阻抗匹配网络来实现，确保输入与输出之间的阻抗匹配良好。
此外，要注意布局设计。
在低噪声放大器设计中，良好的布局设计可以有效地减少干扰和噪声。
应尽量减少电路路径长度，降低电路中的电感和电容，以减少信号与噪声之间的相互影响。
此外，应注意良好的接地设计，确保信号的良好接地，避免地线回流和干扰。
另外，要进行合适的偏置设计。
在低噪声放大器设计中，正确的偏置设计可以有效地提高放大器的性能。
合适的偏置电流可以提高放大器的线性度和稳定性，从而减少噪声的影响。
应根据所选用的器件类型和工作频率进行合适的偏置设计，以确保放大器性能的优化。
最后，要进行合适的仿真和测试。
在设计低噪声放大器时，应进行充分的仿真和测试，以验证电路设计的正确性和性能。
通过仿真可以提前发现潜在问题并进行调整，从而减少后期调试的时间和成本。
在实际测试中，应使用专业的测试设备和方法进行性能测试，确保放大器的性能达到设计要求。
综上所述，在设计射频前端中的低噪声放大器时，需要遵循一些设计原则，包括选择合适的器件、注意电路匹配、注意布局设计、进行合适的偏置设计以及进行充分的仿真和测试。
通过遵循这些原则，可以设计出性能优异的低噪声放大器，从而提高整个射频前端系统的性能和可靠性。

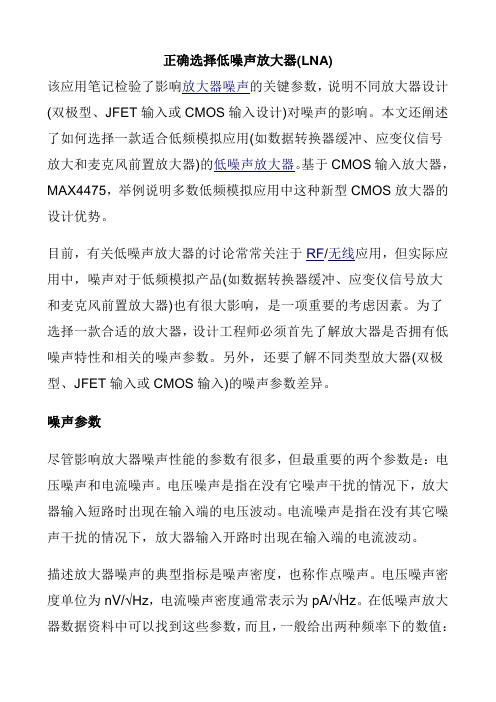

正确选择低噪声放大器(LNA)该应用笔记检验了影响放大器噪声的关键参数，说明不同放大器设计(双极型、JFET输入或CMOS输入设计)对噪声的影响。
本文还阐述了如何选择一款适合低频模拟应用(如数据转换器缓冲、应变仪信号放大和麦克风前置放大器)的低噪声放大器。
基于CMOS输入放大器，MAX4475，举例说明多数低频模拟应用中这种新型CMOS放大器的设计优势。
目前，有关低噪声放大器的讨论常常关注于RF/无线应用，但实际应用中，噪声对于低频模拟产品(如数据转换器缓冲、应变仪信号放大和麦克风前置放大器)也有很大影响，是一项重要的考虑因素。
为了选择一款合适的放大器，设计工程师必须首先了解放大器是否拥有低噪声特性和相关的噪声参数。
另外，还要了解不同类型放大器(双极型、JFET输入或CMOS输入)的噪声参数差异。
噪声参数尽管影响放大器噪声性能的参数有很多，但最重要的两个参数是：电压噪声和电流噪声。
电压噪声是指在没有它噪声干扰的情况下，放大器输入短路时出现在输入端的电压波动。
电流噪声是指在没有其它噪声干扰的情况下，放大器输入开路时出现在输入端的电流波动。
描述放大器噪声的典型指标是噪声密度，也称作点噪声。
电压噪声密度单位为nV/√Hz，电流噪声密度通常表示为pA/√Hz。
在低噪声放大器数据资料中可以找到这些参数，而且，一般给出两种频率下的数值：一个是低于200Hz的闪烁噪声；另一个是在1kHz通带内的噪声。
简单起见，这些测量值以放大器输入端为参考，不需要考虑放大器增益。
图1所示为电压噪声密度与频率的对应关系曲线。
噪声曲线与两个主要的噪声成份有关：闪烁噪声和散粒噪声。
闪烁噪声是所有线性器件固有的随机噪声，也称作1/f 噪声，因为噪声振幅与频率成反比。
闪烁噪声通常是频率低于200Hz时的主要噪声源，如图1所示。
1/f角频率是指噪声大小基本相同、不受频率变化影响的起始频率。
散粒噪声是流过正向偏置pn结的电流波动所造成的白噪声，也出现在该频段。

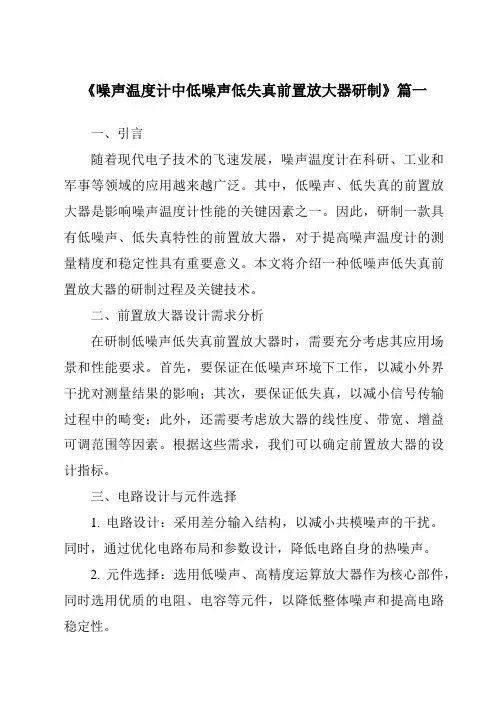

《噪声温度计中低噪声低失真前置放大器研制》篇一一、引言随着现代电子技术的飞速发展，噪声温度计在科研、工业和军事等领域的应用越来越广泛。
其中，低噪声、低失真的前置放大器是影响噪声温度计性能的关键因素之一。
因此，研制一款具有低噪声、低失真特性的前置放大器，对于提高噪声温度计的测量精度和稳定性具有重要意义。
本文将介绍一种低噪声低失真前置放大器的研制过程及关键技术。
二、前置放大器设计需求分析在研制低噪声低失真前置放大器时，需要充分考虑其应用场景和性能要求。
首先，要保证在低噪声环境下工作，以减小外界干扰对测量结果的影响；其次，要保证低失真，以减小信号传输过程中的畸变；此外，还需要考虑放大器的线性度、带宽、增益可调范围等因素。
根据这些需求，我们可以确定前置放大器的设计指标。
三、电路设计与元件选择1. 电路设计：采用差分输入结构，以减小共模噪声的干扰。
同时，通过优化电路布局和参数设计，降低电路自身的热噪声。
2. 元件选择：选用低噪声、高精度运算放大器作为核心部件，同时选用优质的电阻、电容等元件，以降低整体噪声和提高电路稳定性。
四、低噪声技术实现1. 优化电源设计：采用低噪声、低纹波的电源供应，以减小电源噪声对放大器性能的影响。
2. 噪声匹配技术：通过合理设计输入阻抗，使放大器与前级电路的噪声相匹配，以达到最小化整体噪声的目的。
3. 屏蔽与隔离：对电路板进行合理布局和屏蔽，以减小外界电磁干扰对放大器性能的影响。
同时，对关键信号进行隔离，以降低地线噪声的耦合。
五、低失真技术实现1. 非线性校正：通过引入负反馈电路，对放大器的非线性失真进行校正。
2. 滤波技术：采用高性能滤波器，对信号进行滤波处理，以减小高频噪声和杂散信号的干扰。
3. 优化电路参数：通过优化电路参数和结构，降低信号传输过程中的畸变。
六、性能测试与优化1. 测试方法：采用专业的电子测试设备，对放大器的噪声、失真、线性度、增益等性能进行测试。
2. 数据分析：根据测试数据，对放大器的性能进行评估，并找出需要优化的地方。
如何为低噪声设计选择最佳放大器？方法要点在此当针对低噪声应用评估放大器的性能时，考虑因素之一是噪声，今天我们简要探讨在为低噪声设计选择最佳放大器时涉及到的权衡问题。
如果驱动一个带有一定源电阻的运算放大器，等效噪声输人则等于以下各项平方和的平方根：放大器的电压噪声；源电阻产生的电压；以及流过源阻抗的放大器电流噪声所产生的电压。
如果源电阻很小，则源电阻产生的噪声和放大器的电流噪声对总噪声的影响不大。
这种情况下，输人端的噪声实际上只是运算放大器的电压噪声。
如果源电阻较大，源电阻的约翰逊噪声可能远高于运算放大器的电压噪声和由电流噪声产生的电压。
但需要注意，由于约翰逊噪声仅随电阻的平方根而增长，而受电流噪声影响的噪声电压与输人阻抗成正比关系，因而对于输人阻抗值足够高的情况，放大器的电流噪声将成为主导。
当放大器的电压和电流噪声足够高时，在任何输人电阻值情况下，约翰逊噪声都不会是主导。
如果某个放大器的噪声贡献相对于源电阻可以忽略不计，则可通过运算放大器的品质因数R s, op来进行选择。
这可以通过放大器的噪声指标来计算:其中:e n表示折合到输人端的电压噪声i n表示折合到输人端的电流噪声图1给出的是1 KHz下，多种ADI工高压(最高44 V)运算放大器的电压噪声密度对与R S, OP关系的比较，1 kHz。
斜线显示了与电阻相关的约翰逊噪声。
图1. ADI的放大器噪声坐标图根据运算放大器数据手册中的数据，可以为某个选定频率制作类似的曲线图。
例如，AD8599的折合到输人端的电压噪声约为1.07 nV/√Hz，折合到输人端的电流噪声为2.3 pA/√Hz(1 kHz)。
其R s,op值约为465 S2(1 kHz)。
另外，需要注意以下几点:•与该器件相关的约翰逊噪声等效于约为69.6 Ω的源电阻(见图1)；•对于超过465 Ω的源电阻，放大器电流噪声产生的噪声电压会超过源电阻产生的噪声电压;放大器的电流噪声成为主要噪声源。

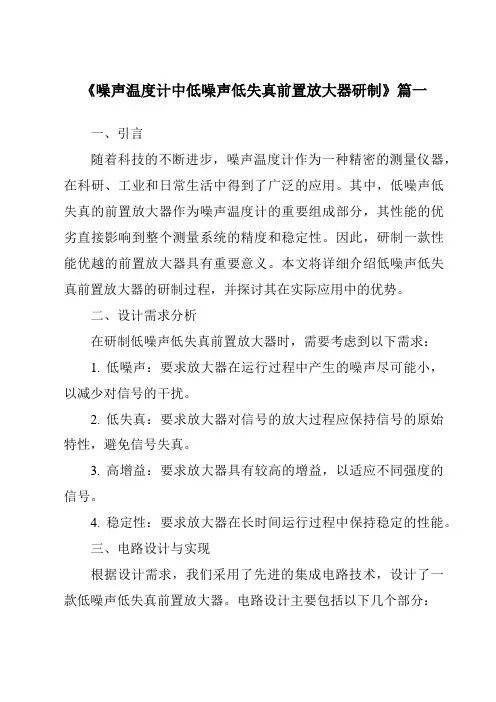

《噪声温度计中低噪声低失真前置放大器研制》篇一一、引言随着科技的不断进步，噪声温度计作为一种精密的测量仪器，在科研、工业和日常生活中得到了广泛的应用。
其中，低噪声低失真的前置放大器作为噪声温度计的重要组成部分，其性能的优劣直接影响到整个测量系统的精度和稳定性。
因此，研制一款性能优越的前置放大器具有重要意义。
本文将详细介绍低噪声低失真前置放大器的研制过程，并探讨其在实际应用中的优势。
二、设计需求分析在研制低噪声低失真前置放大器时，需要考虑到以下需求：1. 低噪声：要求放大器在运行过程中产生的噪声尽可能小，以减少对信号的干扰。
2. 低失真：要求放大器对信号的放大过程应保持信号的原始特性，避免信号失真。
3. 高增益：要求放大器具有较高的增益，以适应不同强度的信号。
4. 稳定性：要求放大器在长时间运行过程中保持稳定的性能。
三、电路设计与实现根据设计需求，我们采用了先进的集成电路技术，设计了一款低噪声低失真前置放大器。
电路设计主要包括以下几个部分：1. 输入级：采用低噪声运算放大器作为输入级，以减小外界噪声对信号的干扰。
2. 放大级：采用高性能的电压放大器，实现高增益的同时保持低失真。
3. 反馈电路：通过引入适当的负反馈，提高电路的稳定性。
4. 电源电路：采用稳定的电源供应，以减小电源噪声对电路的影响。
在实现过程中，我们采用了先进的集成电路工艺和优化电路设计，以确保放大器的性能达到预期要求。
四、性能测试与分析为了验证低噪声低失真前置放大器的性能，我们进行了严格的性能测试和分析。
测试主要包括以下几个方面：1. 噪声测试：通过测量放大器的输出噪声，评估其噪声性能。
2. 失真测试：通过输入不同强度的信号，观察输出信号的失真程度。
3. 增益测试：测量放大器对不同强度信号的增益，以评估其增益性能。
4. 稳定性测试：通过长时间运行测试，观察放大器的性能稳定性。
经过测试和分析，我们发现该前置放大器具有较低的噪声、失真小、高增益和良好的稳定性，符合设计要求。
《噪声温度计中低噪声低失真前置放大器研制》篇一一、引言在现代电子技术日新月异的今天，噪声温度计作为一种高精度的测量工具，其性能的优劣直接关系到测量结果的准确性。
而前置放大器作为噪声温度计的重要组成部分，其性能更是直接影响整个设备的测量精度与稳定性。
因此，研制一款低噪声、低失真的前置放大器显得尤为重要。
本文将详细介绍低噪声低失真前置放大器的研制过程、原理及性能分析。
二、前置放大器原理及技术要求前置放大器的主要作用是放大微弱的信号，同时尽可能降低自身产生的噪声。
因此，低噪声、低失真成为其关键的技术指标。
在研制过程中，需遵循以下原则：1. 选用具有低噪声特性的器件，以降低电路自身的噪声；2. 优化电路结构，减小信号传输过程中的失真；3. 保证足够的增益，以满足信号处理的需求；4. 具备较高的稳定性，以适应不同的工作环境。
三、电路设计与实现1. 器件选择：选用具有低噪声、高带宽的运算放大器作为核心器件，以降低电路自身的噪声并保证足够的增益。
2. 电路结构：采用级联式放大结构，通过多级放大来提高增益，同时减小每级放大器对信号的失真。
3. 滤波与稳压：在电路中加入滤波与稳压电路，以减小电源噪声对放大器性能的影响。
4. 调试与优化：通过仿真与实际测试，对电路进行调试与优化，以达到预期的性能指标。
四、性能分析1. 噪声性能：经过实际测试，所研制的前置放大器的噪声性能优异，符合低噪声的要求。
2. 失真性能：在放大信号的过程中，前置放大器的失真度极低，保证了信号的准确性。
3. 增益与稳定性：前置放大器具备足够的增益，同时具有良好的稳定性，适应不同的工作环境。
4. 应用效果：将该前置放大器应用于噪声温度计中，有效提高了测量精度与稳定性。
五、结论本文研制的一款低噪声低失真前置放大器，通过优化电路结构、选用低噪声器件等方法，实现了预期的性能指标。
该前置放大器具有优异的噪声性能、低失真度、足够的增益与良好的稳定性，将其应用于噪声温度计中，有效提高了测量精度与稳定性。

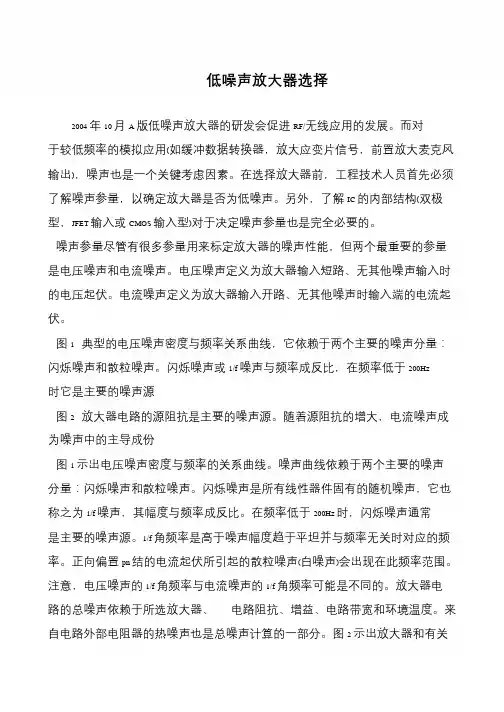

低噪声放大器选择2004 年10 月A 版低噪声放大器的研发会促进RF/无线应用的发展。
而对于较低频率的模拟应用(如缓冲数据转换器，放大应变片信号，前置放大麦克风输出)，噪声也是一个关键考虑因素。
在选择放大器前，工程技术人员首先必须了解噪声参量，以确定放大器是否为低噪声。
另外，了解IC 的内部结构(双极型，JFET 输入或CMOS 输入型)对于决定噪声参量也是完全必要的。
噪声参量尽管有很多参量用来标定放大器的噪声性能，但两个最重要的参量是电压噪声和电流噪声。
电压噪声定义为放大器输入短路、无其他噪声输入时的电压起伏。
电流噪声定义为放大器输入开路、无其他噪声时输入端的电流起伏。
图1 典型的电压噪声密度与频率关系曲线，它依赖于两个主要的噪声分量：闪烁噪声和散粒噪声。
闪烁噪声或1/f 噪声与频率成反比，在频率低于200Hz时它是主要的噪声源图2 放大器电路的源阻抗是主要的噪声源。
随着源阻抗的增大，电流噪声成为噪声中的主导成份图1 示出电压噪声密度与频率的关系曲线。
噪声曲线依赖于两个主要的噪声分量：闪烁噪声和散粒噪声。
闪烁噪声是所有线性器件固有的随机噪声，它也称之为1/f 噪声，其幅度与频率成反比。
在频率低于200Hz 时，闪烁噪声通常是主要的噪声源。
1/f 角频率是高于噪声幅度趋于平坦并与频率无关时对应的频率。
正向偏置pn 结的电流起伏所引起的散粒噪声(白噪声)会出现在此频率范围。
注意，电压噪声的1/f 角频率与电流噪声的1/f 角频率可能是不同的。
放大器电路的总噪声依赖于所选放大器、电路阻抗、增益、电路带宽和环境温度。
来自电路外部电阻器的热噪声也是总噪声计算的一部分。
图2 示出放大器和有关。
《噪声温度计中低噪声低失真前置放大器研制》篇一一、引言随着科技的不断进步，噪声温度计的测量精度与稳定性需求越来越高。
前置放大器作为噪声温度计的关键部分，其性能直接影响到整个系统的测量精度和稳定性。
因此，研制一款低噪声、低失真的前置放大器显得尤为重要。
本文旨在探讨低噪声低失真前置放大器的设计原理、实现方法及性能测试等方面内容。
二、设计原理低噪声低失真前置放大器的设计主要涉及电路设计、器件选择及参数优化等方面。
首先，要选择具有低噪声特性的器件，如低噪声场效应管等。
其次，在电路设计上，采用合理的电路拓扑结构，如差分放大电路、电压增益型电路等，以减小外界干扰和内部噪声。
此外，还需对电路参数进行优化，如增益、带宽、噪声系数等，以实现低噪声、低失真的性能。
三、实现方法1. 器件选择：选用具有低噪声特性的场效应管，以保证整个系统的噪声水平较低。
同时，选用高精度的电阻、电容等元件，以提高电路的稳定性。
2. 电路设计：采用差分放大电路结构，以减小外界干扰对系统的影响。
此外，还需考虑电路的带宽、增益等参数，以满足系统的测量需求。
3. 参数优化：通过仿真软件对电路参数进行优化，以实现低噪声、低失真的性能。
同时，还需考虑电路的功耗、稳定性等因素。
四、性能测试为了验证所研制的前置放大器的性能，需要进行一系列的性能测试。
首先，对前置放大器的噪声系数进行测试，以评估其低噪声性能。
其次，对前置放大器的线性度进行测试，以评估其低失真性能。
此外，还需对前置放大器的增益、带宽、稳定性等参数进行测试。
通过这些测试，可以全面评估前置放大器的性能，并为其在实际应用中的性能提供依据。
五、实验结果与分析通过实验测试，所研制的前置放大器在低噪声和低失真方面均取得了良好的性能。
具体而言，其噪声系数较低，可有效减小系统噪声；同时，其线性度较高，可实现较低的失真。
此外，前置放大器的增益、带宽、稳定性等参数也均符合设计要求。
这些结果表明，所研制的前置放大器具有良好的性能和稳定性，可满足噪声温度计的测量需求。
《噪声温度计中低噪声低失真前置放大器研制》篇一一、引言随着现代电子技术的飞速发展，噪声温度计在科研、工业和军事等领域的应用越来越广泛。
其中，低噪声、低失真的前置放大器作为噪声温度计的重要组成部分，其性能的优劣直接影响到整个系统的测量精度和稳定性。
因此，研制一种具有低噪声、低失真特性的前置放大器显得尤为重要。
本文将详细介绍低噪声低失真前置放大器的研制过程、原理及性能测试。
二、研究目的和意义低噪声前置放大器的研制旨在解决传统放大器在噪声控制和失真方面的问题，提高噪声温度计的测量精度和稳定性。
该研究对于促进电子技术的发展，提高我国在科研、工业和军事等领域的竞争力具有重要意义。
三、前置放大器研制原理前置放大器的研制主要涉及电路设计、器件选择和信号处理等方面。
首先，根据噪声温度计的工作原理和要求，选择合适的器件，如低噪声放大器芯片、滤波器等。
其次，设计合理的电路结构，以实现低噪声、低失真的放大效果。
最后，通过信号处理技术，对放大后的信号进行滤波、整形等处理，以提高信号的质量。
四、关键技术和实现方法1. 低噪声技术：采用低噪声放大器芯片，优化电路结构，降低电路中的噪声。
2. 低失真技术：通过合理的电路设计和信号处理技术，减小信号的失真程度。
3. 信号处理技术：采用数字信号处理技术，对放大后的信号进行滤波、整形等处理，提高信号的信噪比和稳定性。
五、实验与性能测试为了验证前置放大器的性能，我们进行了以下实验和性能测试：1. 噪声性能测试：在室温下，对前置放大器的输入噪声进行测试，记录其噪声系数。
2. 线性度测试：通过输入不同幅度的信号，测试前置放大器的线性度。
3. 动态范围测试：测试前置放大器在不同输入信号下的动态范围。
4. 长期稳定性测试：在长时间运行过程中，观察前置放大器的性能变化，评估其长期稳定性。
经过多次实验和测试，我们发现该前置放大器具有较低的噪声系数、良好的线性度和动态范围，以及较高的长期稳定性。
六、结论与展望本文成功研制了一种低噪声低失真前置放大器，该放大器具有较低的噪声系数、良好的线性度和动态范围，以及较高的长期稳定性。
调音台的低噪音设计和放大器选择近年来，随着音乐产业的蓬勃发展和音响设备的普及，调音台已经成为音乐制作和现场演出中不可或缺的重要设备。
在实际操控调音台的过程中，低噪音设计和合适的放大器选择显得尤为重要。
本文将就调音台的低噪音设计和放大器选择进行探讨。
首先，调音台的低噪音设计对于音乐制作和现场演出的质量起到了关键作用。
噪音是指在音频信号传输过程中产生的非期望信号，它会干扰正常的音频信号，降低音频的清晰度和准确性。
因此，调音台的低噪音设计可以有效地减少噪音干扰，提高音频传输的质量。
在低噪音设计方面，首先需要注意的是调音台的接地和电源线路。
良好的接地设计能够防止外界电磁干扰对调音台的影响，并减少杂音的产生。
此外，电源线的质量也是影响噪音的重要因素。
使用质量好的电源线可以有效地减少噪音的产生。
其次，低噪音设计还需要关注调音台的信号线路。
在信号线路的设计中，需要注意信号线的绝缘和屏蔽。
绝缘是指阻隔信号线与周围环境的物理接触，从而减少信号的变形和损失。
而屏蔽则是将信号线与外界电磁场隔离开来，防止外界电磁干扰对信号的影响。
在选择信号线时，可以选择质量优良的专业音频线材，以确保信号的传输质量。
此外，调音台的低噪音设计还需要关注调音台本身的设计和材料选择。
合理布局各个模块的位置，减少信号线交叉干扰的可能性。
同时，选用高质量的组件和材料，以提高调音台的性能和噪音抑制能力。
除此之外，定期维护和保养调音台也是保持低噪音设计的重要措施。
在选择放大器时，需要考虑调音台的输出功率、频率响应、失真程度和动态范围等因素。
输出功率是指放大器的最大输出功率，它需要满足音乐制作或现场演出的需求，以确保能够满足音频信号的放大要求。
频率响应是指放大器对于不同频率信号的放大效果，一般来说，需要选择具有平坦的频率响应的放大器，以确保音频信号的准确传输。
失真程度是指放大器对于信号失真的程度，包括谐波失真和交叉失真等。
低失真的放大器可以保证音频信号的还原度，提高音频的清晰度和准确性。
低噪声前置放大器设计前置放大器是音频电路中非常重要的一环，它的作用是把微弱的信号放大到足够的水平，以便进一步处理。
但是，前置放大器的设计常常面临着两个矛盾的要求：一方面要有足够大的增益，另一方面却受到噪声的影响。
所以，低噪声前置放大器的设计就显得尤为重要。
一、前置放大器的作用在音频系统中，前置放大器一般用于放大信号源的信号。
常见的信号源包括唱头、话筒、电吉他、电视机、录音机等。
这些信号来源的信号一般都较弱，需要通过前置放大器进行放大，以便后续的处理电路对信号进行处理。
二、前置放大器的设计要求前置放大器的设计要求在于：高放大倍数、高输出阻抗、低噪声系数、线性度高等。
其中，低噪声是比较关键的一个因素。
低噪声是指前置放大器在工作时，所产生的噪声尽量小。
因为信号在传输的过程中，总会被外部环境的噪声所干扰。
这些干扰对信号有一定的影响，而前置放大器的噪声就会使这种影响更加显著。
三、低噪声前置放大器的设计方法设计低噪声前置放大器的方法有很多，这里介绍一种通用的方法：1、选择低噪声电源前置放大器的电路设计中应该考虑到电源的质量，因为电源的噪声直接会影响到整个电路的噪声。
选择低噪声电源可以降低电源本身的噪声，从而降低整个电路的噪声。
2、选择低噪声元器件在电路设计中，选择低噪声的电阻、电容等元器件是非常重要的。
这些元器件的噪声系数较低，可以减少电路中的噪声。
3、升频器件的选择升频器件是前置放大器中最重要的部分。
选择低噪声、高增益的升频器件可以提高整个前置放大器的性能。
一般情况下，可用场效应管或双极性晶体管作为升频器件。
4、建立好的接地系统在前置放大器的电路中，接地系统是非常重要的，因为不好的接地系统也会增加电路的噪声。
为了保证前置放大器的噪声系数低，应该建立好的接地系统。
四、结语低噪声前置放大器的设计涉及到很多方面的知识点，需要进行深入研究。
上文简单介绍了低噪声前置放大器的设计方法，但是在实际应用中，情况千差万别，需要根据实际情况进行调整。
