机械制图尺寸标注

机械制图标准－机械制图－尺寸标注标准规定了在机械图样中标注尺寸的方法。

与本标准有关的国家标准。

GB 4457.3-84 《机械制图字体》GB 4457.4-84 《机械制图图线》GB 1183-84 《形状和位置公差术语及定义》1 基本规则1.1 机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

1.2 图样中(包括技术要求和其他说明)的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。

1.3 图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

1.4 机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

2 尺寸数字、尺寸线和尺寸界线2.1 尺寸数字2.1.1 线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处(图1)。

图12.1.2 线性尺寸数字的方向，一般应采用第一种方法注写。

在不致引起误解时，也允许采用第二种方法。

但在一张图样中，应尽可能采用一种方法。

方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。

方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处(图4、5)。

2.1.3 角度的数字一律写成水平方向，一般注写在尺寸线的中断处(图6)。

必要时也可按图7的形式标注。

2.1.4 尺寸数字不可被任何图线所通过，否则必须将该图线断开(图8)。

图82.2 尺寸线2.2.1 尺寸线用细实线绘制，其终端可以有下列两种形式：a. 箭头：箭头的形式如图9所示，适用于各种类型的图样。

b. 斜线：斜线用细实线绘制，其方向和画法如图10所示。

当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。

图11当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。

当采用箭头时，在地位不够的情况下，允许用圆点或斜线代替箭头(图16)。

机械制图尺寸标注标准机械制图尺寸标注标准一、尺寸及公差标注原则1、尺寸标注应准确，符合国家标准要求，单位选择应统一；2、尺寸标注应清晰明了，上下表示应统一；3、尺寸不能部分标注；4、公差应标明，并应完全体现出整个误差包络范围；5、标注的尺寸应压缩为采用全数字表示方式，仅字母或缩写不明确其正确意义时，可采用字母或缩写加上相应解释；6、有些由科学取精、取偏后计算而来的尺寸，应当标注可用计算方式计出；7、特殊尺寸标注应注明计算方法，并有明确的计算公式；二、尺寸表示方法1、直接标注：正确而简洁的表示方式，适用于直锥、内圆孔、倒角和螺纹等，采用数字和单位组合，在图面上用线表示位置；2、间接标注：以箭头或虚线圆弧两点连线的中点表示，适用于圆柱孔、抛两个圆弧的中心点的距离表示；三、尺寸简写1、公差表示简写：标注安全尺寸时，可用负号“――”代替加减号“±”。

如内圆孔直径一般标注D～代表D-负公差D+正公差；2、单位简写：通用简写可在米、厘米、毫米或其他单位简写前加上“n”，n表示通用简写意义；3、特殊简写：比如，可有尺寸简写1/4形式m，r表示半径，A、B表示平行边长；四、尺寸表示规范1、量具尺寸表示应以整数标注，小数不能大于2位；2、表示的尺寸和公差要一一对应，误差不能交叉；3、图面标注的尺寸及公差数值不能大于部件实际外形尺寸，而表示公差不能小于实际公差范围；4、通用尺寸及公差，可不必表示明确。

如4-4H、4H，均表示M4-4H；5、尺寸及公差不能缺，但可用中文表示工件型式，如：“平面”“曲面”；6、应将螺纹公差表示在螺纹标注处，但螺纹种类、级数和气孔位置可在其他视图注明；7、标注的各尺寸的位置及其标注方式，应统一，不混用或各自另注；8、坐标传递应统一，“X”、“Y”、“Z”等坐标系统应靠下加标注，但可使用角度代替X、Y或Z轴；9、组件尺寸一律在上表面标注；10、标注样式、大小、位置等应统一，不应影响视觉清晰度；11、标注不够清楚，应另附描述说明。

机械制图尺寸标注方法文章目录[隐藏]∙一、标注尺寸的要求∙二、基本规则∙三、尺寸组成∙四、尺寸类型GB/T4458.4-2003《机械制图尺寸注法》中规定了机械制图尺寸标注方法，本文对常见的标注要求进行梳理。

一、标注尺寸的要求图样不论按什么比例绘制，其结构的大小由标注的尺寸确定。

标注尺寸时，应严格遵照国家标准有关尺寸注法的规定。

做到正确、齐全、清晰、合理。

正确符合国家标准规定。

完整齐全，不遗漏，也不重复。

清晰标注在图样最明显处，且布局适当，便于看图。

合理既保证设计要求，又适合加工时检验测量。

二、基本规则1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。

2、图样中的尺寸以毫米为单位时，不需注明计量单位的代号或名称，如采用其他单位，则必须注明相应的单位代号或名称，如30°。

3、机件的每一尺寸，在图样中一般只标注一次，并应标注在反映该结构最清晰的图形上。

4、图样中所注尺寸是该机件最后完工时的尺寸，否则应另加说明。

5、绘制图样时属于理想关系绘制，如相互平行平面、以及相互垂直平面关系均按图形所示几何关系处理，通常不标注尺寸。

三、尺寸组成一个完整的尺寸是由尺寸界线、尺寸线、箭头和尺寸数字，以及注写在尺寸数字周围的一些字母和符号所组成，如标注直径时，在尺寸数字前加注符号“Ø”，标注半径时，在尺寸数字前加注符号“R”等。

如图1.1.4-1所示。

机械制图尺寸界线示意机械制图尺寸线示意机械制图尺寸箭头示意机械制图尺寸数字标注示意1、尺寸界限—用细实线画出，并应由图形的轮廓线或对称线处引出，也可用轮廓线作为尺寸界限，尺寸界限一般应与尺寸线垂直，并超出尺寸线约2mm。

2、尺寸线—必须用细实线单独画出，不能用其他图线代替，也不得与其他图线重合或画在其他线的延长线上。

标注线性尺寸时，尺寸线必须与所标注的线段平行，尺寸线与轮廓线的间距、相同方向上尺寸线之间的间距应大于5mm。

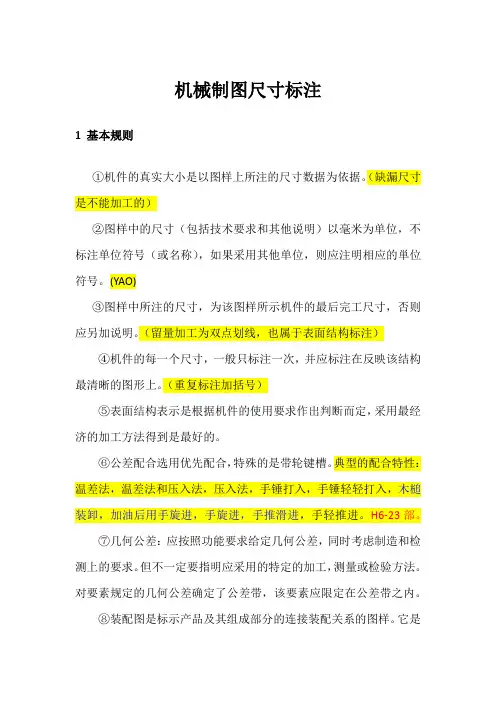

机械制图尺寸标注1 基本规则①机件的真实大小是以图样上所注的尺寸数据为依据。

（缺漏尺寸是不能加工的）②图样中的尺寸（包括技术要求和其他说明）以毫米为单位，不标注单位符号（或名称），如果采用其他单位，则应注明相应的単位符号。

(YAO)③图样中所注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。

（留量加工为双点划线，也属于表面结构标注）④机件的每一个尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。

（重复标注加括号）⑤表面结构表示是根据机件的使用要求作出判断而定，采用最经济的加工方法得到是最好的。

⑥公差配合选用优先配合，特殊的是带轮键槽。

典型的配合特性：温差法，温差法和压入法，压入法，手锤打入，手锤轻轻打入，木槌装卸，加油后用手旋进，手旋进，手推滑进，手轻推进。

H6-23部。

⑦几何公差：应按照功能要求给定几何公差，同时考虑制造和检测上的要求。

但不一定要指明应采用的特定的加工，测量或检验方法。

对要素规定的几何公差确定了公差带，该要素应限定在公差带之内。

⑧装配图是标示产品及其组成部分的连接装配关系的图样。

它是进行设计，装配，检验，安装，调试和维修时所必需的重要技术文件。

图形，尺寸，技术要求，零件号（明细栏），标题栏五大重要方面。

⑨包装图优先选择CAD工程制图。

图形文字，序号，术语，代号及计量单位等应符合有关标准的规定。

（储运方式的特殊要求）⑩完整，正确，清晰，合理，美观。

（对自己高要求）基准对齐标注。

总是忘记了Φ。

粗糙度，向视图沿箭头指向方向看去，剖切符号的注法。

IT与JS的零件使用要求，形公差的等级。

形位公差与基准的位置标注，箭头指向;还有就是Φ总是忘记了。

中心线未出轮廓线，缺少粗糙度标注。

钣金件标注；相同特征的注法。

适用于本公司钣金件加工，方便板料厚度安排（t1）;对称件用表格标示清楚明了；22部填写错误。

尺寸布局要合理。

1.尺寸标注的合理否！2.折弯的标注合理性，以便检验和做模具。

§5-3 组合体的尺寸标注一组投影只能表示物体的形状，而物体的大小则必须通过标注尺寸加以确定，它与图形绘制时所用的比例无关。

视图中的尺寸是加工制造机件的重要依据，因此注写尺寸必须认真、细致地进行。

一、尺寸基准尺寸基准是标注、测量尺寸的起点。

组合体的具有长、宽、高三个方向的尺寸，每个方向都应该选择基准。

二、尺寸种类1、定形尺寸：确定组合体各组成部分的长、宽、高大小的尺寸。

2、定位尺寸：确定组合体中各组成部分相对位置的尺寸。

3、总体尺寸：表示组合体外形尺寸的总长、总宽、总高的尺寸。

三、尺寸标注的基本要求尺寸标注的要求：完整、正确、清晰、合理。

1. 正确：所注尺寸必须符合GB/T4458.4—2003中有关尺寸标注的要求。

2. 完整：就是指所注的尺寸，应能唯一确定物体的形状和大小，即尺寸注得不多也不少。

3. 清晰：所注尺寸位置配置恰当、醒目易找。

四、尺寸标注方法步骤1、标注方法2、标注步骤（1）形体分析，选定基准（2）标注三类尺寸(1)注出各形体的定形尺寸；(2)注出各形体间的定位尺寸；(3)注出总体尺寸。

（3）检查尺寸注完后，一定要按形体分析法对三类尺寸认真进行检查，将多余的尺寸去掉，遗漏的尺寸补全，并对尺寸排列不够合理之处进行必要的调整。

立体的尺寸标注任何机器零件都是依据图样中的尺寸进行加工的。

因此，图样中必须正确地注出尺寸。

一、基本几何体的尺寸标注1．平面立体的尺寸标注（1）平面立体一般应标注长、宽、高三个方向的尺寸，每个尺寸在图上一般只出现一次。

（2）正棱柱和正棱锥，除标注高度尺寸外，一般应注出其底的外接圆直径。

但也可以根据需要注成其他形式。

2．曲面立体的尺寸标注（1）圆柱和圆锥（或圆台）应注出高和底圆直径；圆环应注出素线圆和中心圆直径。

（2）圆柱、圆锥（或圆台）在直径尺寸前加注“φ”，圆球在直径尺寸前加注“Sφ”，只用一个视图就可将其形状和大小表达清楚。

二、带切口的几何体的尺寸标注（1）带切口的几何体，除了注出几何体的尺寸外，还必须注出切口的位置尺寸。

机械制图尺寸标注详解机械制图尺寸标注是机械制图中非常重要的一环，尺寸标注的准确性直接关系到机械制品的尺寸精度。

在本篇文档中，我们将详细介绍机械制图尺寸标注的各种标注方法和注意事项。

一、尺寸标注的基本原则在机械制图中，尺寸标注应该遵循以下基本原则：1.合理布局：尺寸标注应该合理布局，使其清晰易读，方便加工和检验；2.统一标准：尺寸标注的文字大小、字形、字距、标点等应该统一规范，以便统一管理；3.准确无误：尺寸标注必须准确无误，应该遵循尽量少标注、标注到位的原则；4.简明扼要：尺寸标注应该简明扼要，不要出现重复和冗余的标注。

二、尺寸标注的常用方法在机械制图中，尺寸标注的常用方法有以下几种。

1. 直线标注法直线标注法是尺寸标注中最常用的一种方法，其基本原则是：将尺寸标注线与对象的轮廓线或者中心线平行，并且标注线的方向与轮廓线或者中心线保持一致。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择合适的标注位置，画出标注线，并在标注线上书写尺寸标注值；3.将标注箭头指向被标注的对象。

直线标注法示意图如下：____________________| |_______12 | || ||____|2. 基准线标注法基准线标注法是一种比较常见的标注方法，特别适用于需要标注多个尺寸的情况。

其基本原则是：利用一条基准线作为所有尺寸标注线的参考线，标注线垂直于基准线，标注的尺寸值位于标注线的右侧或者左侧。

具体方法如下：1.在需要标注的对象上标出轮廓线或者中心线；2.选择一条适合的基准线，基准线的位置可以在上、中、下三个区域任选；3.在标注线上书写尺寸标注值，并把标注箭头指向被标注的对象。

基准线标注法示意图如下：12______| ||____|| ||____|3. 直角标注法直角标注法是指在直角处进行标注的方法。

其基本原则是：在两条相交的轮廓线上进行标注，标注线分别垂直于两条轮廓线。

具体方法如下：1.在需要标注的对象上找到直角处，相交的两条轮廓线分别作为尺寸的参考线；2.在两条轮廓线上方便标注的位置处，画出相应的标注线，并在标注线上标注尺寸值；3.将标注箭头指向被标注的对象。
