机械制图——截交线、相贯线习题

《机械制图》练习题（附答案）一、单选题（共30题，每题1分，共30分）1、点的x坐标越大，其位置越靠（）。

A、前B、左C、右D、后正确答案：B2、Φ50+0.025 表示( )A、基本尺寸是Φ50 ㎜B、最大尺寸是Φ50 ㎜C、最小尺寸是Φ50.025D、实际尺寸是Φ50 ㎜正确答案：A3、用剖切面完全地剖开机件后所得的视图，称为（）。

A、全剖视图B、局部放大图C、局部视图D、半剖视图正确答案：A4、水平面在侧投影面的投影特性为（ )。

A、类似性B、收缩性C、积聚性D、真实性正确答案：C5、正投影的基本特性主要有真实性、积聚性、（）。

A、收缩性B、统一性C、普遍性D、特殊性正确答案：A6、图样中的C表示（）度的倒角A、45B、30C、15D、54正确答案：A7、比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A8、同一条螺旋线上的相邻两牙在中径线上对应两点的距离指的是（）。

A、导程B、螺距C、螺旋线D、线数正确答案：A9、按螺纹的用途可分为联结螺纹、和（）螺纹。

A、传动B、普通C、梯形D、运动正确答案：A10、制造机件所用的图，通常称为( )。

A、工作图B、设计图C、机构图D、制配图正确答案：A11、允许尺寸变化的两个界限值，称为（）。

A、极限尺寸B、尺寸偏差C、基本尺寸D、实际尺寸正确答案：A12、图样上的尺寸是零件的（）尺寸。

A、修理B、最后完工C、下料D、毛胚正确答案：B13、等于半圆的圆弧应该标注（）。

A、角度B、直径C、半径D、都可以正确答案：C14、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、z 坐标B、不能判断C、y 坐标D、x 坐标正确答案：A15、如果同一机件上有四个部位需要局部放大表示时，若局部放大图图形相同或对称时，需要画出（）个局部放大图。

A、3B、2C、1D、4正确答案：C16、通过测量获得的某一孔、轴的尺寸称为（）。

机械制图习题答案模块一绘制平面图形项目一绘制简单平面图形零件名称：支座零件名称：垫片项目二绘制几何图形）作圆的内接正五边形）作圆的内接正六边形项目三尺寸标注）圆弧半径项目四绘制复杂平面图形模块二绘制三视图项目一绘制简单形体的三视图）参照立体图补画俯、左视图（宽度尺寸从立体图中量取））参照立体图补画俯、左视图（宽度尺寸从立体图中量取）（4）（4）（5）（6）项目二绘制点的投影）已知F点是G点在主视图上的重影点，求两点的项目三绘制和识读直线的投影（4））已知水平线EF在H面上方15㎜，求作它的其余两面投影，并在其上取一点K，使EK=13㎜项目四绘制和识读平面的投影（3）（4））项目五基本几何体（4）三棱锥）正六棱锥（4）四棱台（4）（5）（6）3）球4）圆环（4）（6）模块三绘制轴测图项目一绘制正等轴测图（3）（4）子项目二绘制斜二轴测图（3）（4）模块四截交线与相贯线项目一绘制截交线的投影4）5）（4）（6）（3）补画左视图上的截交线，画出俯视图3）补画俯视图上的截交线（4）补画俯视图上的截交线，完成左视图（2）补画左视图（3）补画俯视图上的截交线（4）补画左视图项目二绘制相贯线的投影（4）补画主视图5）补画主视图（4）补画左视图）补画主视图中的缺线）补画主、俯视图上的相贯线）补画主视图中的缺线）补画主、俯视图上的缺线）补画主视图上的缺线模块五组合体项目一绘制组合体的三视图项目二识读组合体的视图（4）补画左视图（5）补画左视图（6）补画左视图（10）（11）（12）（4）（5）（2）（11）项目三标注尺寸4）5）））在三视图上标注尺寸）在三视图上标注尺寸。

机械制图练习题库+参考答案一、单选题（共26题，每题1分，共26分）1.某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转()圈。

A、2B、3C、4D、2.5正确答案：A2.机械图样中，表示可见轮廓线采用()。

A、波浪线B、粗实线C、细实线D、细点画线正确答案：B3.截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4.仰视图是（）。

A、由后向前投影B、由前向后投影C、由上向下投影D、由下向上投影正确答案：D5.产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1:2B、放大一倍C、1×2D、2:1正确答案：D6.制图国家标准规定，字体的号数，即是字体的()。

A、宽度和高度B、宽度C、长度D、高度正确答案：D7.具有间隙的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：B8.三投影面体系中的三个投影面互相（）A、垂直B、倾斜C、交叉D、平行正确答案：A9.Φ50+0.025表示()A、实际尺寸是Φ50㎜B、基本尺寸是Φ50㎜C、最大尺寸是Φ50㎜D、最小尺寸是Φ50.025正确答案：B10.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、波浪线B、点画线C、虚线D、粗实线正确答案：A11.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、圆柱体C、圆锥体D、长方体正确答案：B12.点的正面投影和侧面投影的连线（）。

A、垂直于oz轴B、平行于ox轴C、垂直于OY轴D、垂直于ox轴正确答案：A13.重合断面的轮廓用（）画出。

A、波浪线B、粗实线C、细实线D、点划线正确答案：C14.Α3图纸的大小为（）。

A、841×594B、420×297C、210×297D、841×595正确答案：B15.不可见轮廓线采用（）来绘制。

《机械制图》复习题及参考答案一、单选题（共30题，每题1分，共30分）1、在绘制零件的轮廓形状时，从一条直线（或圆弧）光滑过渡到另一条直线（或圆弧）的连接方式，称为（）。

A、圆弧连接B、过渡连接C、光滑连接D、以上都不对正确答案：A2、截平面与立体表面的交线称为（）A、截交线B、截平面C、截断面D、截切体正确答案：A3、一对互相啮合的齿轮它们的（）必须相等。

A、模数和齿数B、分度圆直径C、模数和压力角D、齿数正确答案：C4、以对称中心线为界，一半画成视图，一半画成剖视图，称为（）。

A、半剖视图B、全剖视图C、局部放大图D、局部视图正确答案：A5、在三维坐标系中，Y 轴代表（）方向尺寸A、厚度B、宽度C、高度D、长度正确答案：B6、用剖切平面局部地剖开机件，用波浪线将剖切部分与整体隔开，所得的剖视图称为（）。

A、局部视图B、全剖视图C、局部放大图D、半剖视图正确答案：A7、在图纸上的图框必须用（）画出。

A、粗实线B、细实线C、细虚线D、细点画线正确答案：A8、逆时针旋入的螺纹为（）。

A、左旋B、右旋C、可能是左旋也可能是右旋D、无法确定正确答案：A9、将机件的局部结构用大于原图形所采用的比例画出，所得到的图形称为（）。

A、局部放大图B、全剖视图C、局部视图D、半剖视图正确答案：A10、当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A、名称B、箭头C、剖面符号D、标注正确答案：B11、俯、左视图之间的投影关系为：（）。

A、宽相等B、长对正C、高平齐D、以上都不对正确答案：A12、内螺纹在规定画法中大径用（）绘制。

A、粗实线B、细实线C、点画线D、虚线正确答案：B13、将视图放大或缩小时最适宜的工具为( )。

A、分度器B、直角规C、点圆规D、比例分规正确答案：D14、利用三角板配合丁字尺可画（）之斜线。

A、15°B、40°C、35°D、25°正确答案：A15、基本偏差是指（）。

机械制图试题库一、填空题：1、工程常用的投影法分为两类中心投影法和平行投影法，其中正投影法属于平行投影法投影法。

2、在工程技术中为了准确地表达机械、仪器、建筑物等物的形状、结构和大小，根据投影原理标准或有关规定画出的图形，叫做视图。

3、在图纸上必须用粗实线画出图框，标题栏一般应位于图纸的右下方位。

4、图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点划线画出。

5、比例是图形与实物相应要素的线性尺寸比，在画图时应尽量采用原值的比例，须要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例。

无论采用哪种比例，图样上标注的应是机件的实际尺寸。

6、机件的真实大小以图样上所标注的尺寸数值为依据与比例及视图大小无关。

7、标注尺寸的三要素尺寸数字、尺寸线和尺寸界线。

8、尺寸标注中的符号：R表示半径，Φ表示直径。

9、标注水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的字头方向应向左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

10、平面图形中的线段有已知线段、中间线段和连接线段三种。

11、绘图板是用来固定图纸，丁字尺是用来画水平线。

12、在机械制图中选用规定的线型，虚线是用于不可见轮廓线，中心线、对称线就用细点划线。

13、标注圆的直径尺寸时，应在数字前加注符号Φ，标注球的直径符号为SΦ。

14、图样上的尺寸，由尺寸线、尺寸界线线、尺寸数字和尺寸起止符号组成。

15、图样上的书写的汉字采用长仿宋体，其字的宽度应为高度的1/16、三视图的投影规律长对正，高平齐，宽相等。

17、读简单零件图的步骤抓住特征分部分、旋转归位想形状、综合起来想整体。

18图纸的幅面分为基本幅面和加长幅面两类，基本幅面按尺寸大小可分为 5 种，其代号分别为 A0、A1、A2、A3、A4。

19、图纸格式分为不留装订边和留装订边种，按标题栏的方位又可将图纸格式分为x型和Y型两种。

《机械制图》课程三视图：高平齐，长对正，宽相等。

第一章制图基本知识及技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为210×297 。

2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线，不可见轮廓线用细实线绘制。

3、机械制图当中的汉字应写成长仿宋体。

4、图样中的尺寸以㎜为单位。

5、在标注直径时，在数字前面应该加Ø ，在标注半径时应在数字前加 R 。

6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。

7、在标注角度尺寸时，数字应水平书写。

8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

11、标注尺寸时，圆心角大于180゜时，要标注直径。

12、标注尺寸时，同一平面上的孔，当尺寸和结构相同时，可仅在一个孔上标注，用数量×直径表示。

13、圆台的锥度为1：10，若高度为100mm，则圆台大端和小端的半径差为5毫米。

14、某平面的斜度为1：10，若长度为100mm，则平面两端的高度差为10毫米。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）（比例为图中尺寸:实际尺寸）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ B ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角10、根据标题栏的方位和看图方向的规定，下列4种图幅格式中错误的是（ B ）。

大学机械制图考试练习题及答案11.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线C)截平面答案:A解析:2.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:3.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。

A)1:01B)2:01C)5:01答案:C解析:4.[单选题]局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系，有时无关C)无对应关系，视需要而定答案:C解析:5.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:6.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)17.[单选题]两回转体相交，其交线称为（ ）A)截交线B)相贯线C)相贯体答案:B解析:8.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:A解析:9.[单选题]注写零件序 号的指引线未端应画1个(A)粗短画线B)细实线C)圆点或箭头答案:C解析:10.[单选题]在CAD中一组同心圆可由一个已画好的画用（ ）命令来实现。

A)拉伸命令B)移动命令C)偏移命令答案:C解析:11.[单选题]为了从图样上直接反映出实物的大小，绘图时应尽量采用国标中规定的简化字A)原值比例B)缩小比例C)放大比例答案:A解析:12.[单选题]键、销都属于（）。

A)一般零件13.[单选题]代表标准螺纹种类的代号（字母），均应注写在螺纹标记的最前面，并统一的称为（）A)螺纹牙型代号B)螺纹特征代号C)螺纹代号D)螺纹大径代号答案:A解析:14.[单选题]在投影系中垂直于V 面的直线，称为：（ ）。

A)水平线B)正垂线C)侧平线D)垂直线答案:B解析:15.[单选题]移出断面图的轮廓线用（ ）来绘制。

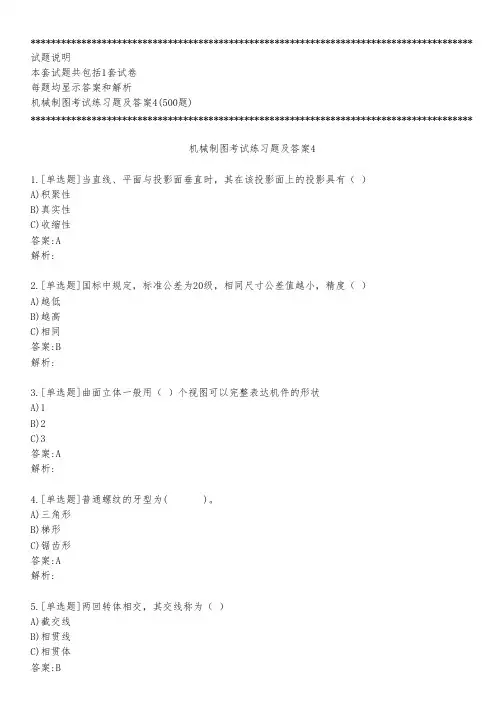

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案4(500题)***************************************************************************************机械制图考试练习题及答案41.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:2.[单选题]国标中规定，标准公差为20级，相同尺寸公差值越小，精度（ ）A)越低B)越高C)相同答案:B解析:3.[单选题]曲面立体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:A解析:4.[单选题]普通螺纹的牙型为( )。

A)三角形B)梯形C)锯齿形答案:A解析:5.[单选题]两回转体相交，其交线称为（ ）A)截交线B)相贯线6.[单选题]垂直于H面且与V面、W面倾斜的平面称为（ ）。

A)正垂面B)铅垂面C)侧垂面答案:B解析:7.[单选题]轴测图中,可见轮廓线与不可见轮廓线的画法应是A)可见部分和不可见部分都必须画出B)只画出可见部分C)一般只画出可见部分,必要时才画出不可见部分。

答案:B解析:8.[单选题]一 对齿轮啮合时：（ ）。

A)模数相等B)压力角相等C)模数和压力角相等答案:C解析:9.[单选题]下列比例当中表示放大比例的是（ ）A)1：1B)2：1C)1：2答案:B解析:10.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:11.[单选题]轴线、对称中心线一般采用（ ）线型A)细实线B)细点画线12.[单选题]下列投影法中不属于平行投影法的是（ ）A)中心投影法B)正投影法C)斜投影法答案:A解析:13.[单选题]侧平面在水平投影面的投影特性为：（ ）。

1206班第二次周考试题姓名_____________ 学号______________ 一.选择題（每题2分■共40分）（）1.已知带有圆孔的球体的四组投影，正确的一组是」_小Q 0仝<t> <C)(Cl）2 .已知立体的主、俯视图，选择正确的左视图▲a Io c ol)3、已知圆柱截切后的主、俯视图，正确的左视图是凸也日也也/•X⑹（b）（C （少）4、已知立体的主、俯视图，判断正确的左视图是I I 力“〉 3 co 〈d〉)5、根据主、俯视图，选择正确的左视图。

_「_______ ®巾、<c)fcO田)6 .选择正确的左视图。

▲)7 .选择正确的左视图。

(a) (b) (c) (d))8 .选择正确的左视图。

▲□2=0 S H E3 H(a) (b) (c) (d)3Da) b>c) cl ；£匕 FFA FFI I7FI 円 (a) (b) (" (d) )12 .选择正确的左视图。

▲)9 .选择正确的左视图。

® ® a) b) c) d))10 .选择正确的左视图。

_「(d)凹 E3E3E3E3(a) (b) (c) (d))15 .选择正确的左视图。

▲ , Q> b> c) d) w)16 .选择正确的左视图。

_A)14 .选择正确的左视图。

IlSi亞豆亞亞)19 .选择正确的左视图。

_「二、补全切割体三面投影（每题6分，共24分）1.I 亠 I irxi I I2、 仁四、补全视图中所缺图线（每题6分，共24分）2、3、4、。

***************************************************************************************试题说明本套试题共包括1套试卷每题均显示答案和解析机械制图考试练习题及答案2(500题)***************************************************************************************机械制图考试练习题及答案21.[单选题]图样中一角为30度，采用2：1比例绘制该角时，应将该绘制成（）度。

A)30B)45C)60答案:A解析:2.[单选题]当一条直线垂直于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:C解析:3.[单选题]当一个面平行于一个投影面时，必（ ）于另外两个投影面A)平行B)垂直C)倾斜答案:B解析:4.[单选题]下列缩写词中表示均布的意思的是（ ）A)SRB)EQSC)C答案:B解析:5.[单选题]当需要表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：A)细点画线B)粗实线6.[单选题]图样中标注锥度时，其锥度符号应配置在（）。

A)基准线上B)引出线上C)轮廓线上答案:A解析:7.[单选题]垂直于H面且与V面、W面倾斜的平面称为（ ）。

A)正垂面B)铅垂面C)侧垂面答案:B解析:8.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。

A)左上角B)右下角C)右上角答案:B解析:9.[单选题]H面与W面相交的轴为（ ）A)X轴B)Y轴C)Z轴答案:B解析:10.[单选题]重合剖面的轮廓线都是用（ ）A)细点画线绘制B)粗实线绘制C)细线绘制答案:C解析:11.[单选题]侧平面在水平投影面的投影特性为：（ ）。

A)收缩性B)积聚性12.[单选题]角度尺寸在标注时，文字一律（ ）书写A)水平B)垂直C)倾斜答案:A解析:13.[单选题]机械制图中一般不标注单位，默认单位是（ ）A)㎜B)㎝C)m答案:A解析:14.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:B解析:15.[单选题]曲面立体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:A解析:16.[单选题]任意三角形的尺寸标注需要使用的命令为（ ）A)线性标注B)快速标注C)对齐标注答案:C解析:17.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性18.[单选题]下列投影法中不属于平行投影法的是（ ）A)中心投影法B)正投影法C)斜投影法答案:A解析:19.[单选题]已知c’d’//ox,cd//ox,则CD直线为()A)水平线B)正平线C)侧垂线D)一般位置线答案:C解析:20.[单选题]键、销都属于（）。

立体表面的截交线∙用平面与立体相交，截去体的一部分——截切。

∙用以截切立体的平面——截平面。

∙截平面与立体表面的交线——截交线。

截交线的性质：⒈是一封闭的平面多边形。

⒉截交线是截平面与立体表面的共有线。

截交线的形状取决于被截立体的形状及截平面与立体的相对位置。

截交线的投影的形状取决于截平面与投影面的相对位置。

⒈求截交线的两种方法：★求各棱线与截平面的交点→棱线法。

★求各棱面与截平面的交线→棱面法。

⒉求截交线的步骤：☆截平面与投影面的相对位置确定截交线的投影特性确定截交线的形状☆截平面与体的相对位置★空间及投影分析★画出截交线的投影二、平面体表面的截交线∙截交线的每条边是截平面与棱面的交线。

∙截交线是一个由直线组成的封闭的平面多边形。

注意：1）截交线投影特征（类似形）。

2）连线（两个面均垂直某投影面，交线垂直该投影面）。

3）判别可见性：截平面、立体表面均不可见，交线不可见。

例1：六棱柱截切完成俯、左视图（常见：铅笔杆、螺母等）★投影分析例2：求四棱锥被截切后的俯视图和左视图。

★空间分析★求截交线★分析棱线的投影★检查尤其注意检查截交线投影的类似性3'2'1'(4')1"●2"●4"●3"●1●2●4●3●ⅠⅡⅢⅣⅠⅤⅣⅢⅡⅥ[例题3] 求立体切割后的投影23541"11'6'6"5"4"3"2"64'（5'）2'（3'）[例题4] 求立体切割后的投影4"3"1"2"6"5"ⅠⅥⅤⅣⅢⅡ11'4'5'623（6'）（2'）（3'）三、回转体的截切一概述二平面与圆柱相交三平面与圆锥相交四平面与圆球相交五综合题1.截交线求取:（同前）截平面处于特殊位置，有积聚性，截交线一个投影已知，用辅助线（素线与纬圆）求其它投影。

机械识图习题集第一章制图的基本知识和技术1．图纸的幅面按尺寸大小可分为5种，其代号分别为A0， A1， A2， A3， A4。

2．图纸格式分为留有装订边和不留装订边两种，依照标题栏的方向又可将图纸格式分为 X型和 Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：改正区、署名区、名称及代号区、其余区，标题栏中的文字方向为水平。

4.比率是指图中图形与其实物相应因素的线性尺寸之比。

图样上标明的尺寸应是机件的最后竣工尺寸尺寸，与所采纳的比率无关。

5. 常用比率有原值比率、放大比率和减小比率三种；比率 1：2 是指实物是图形的 2 倍，属于减小比率；比率2： 1 是指图形是实物的 2 倍，属于放大比率。

6.比率的选择原则是：作图时应尽量采纳原则比率，需要时也可采纳放大或减小的比率。

不论采纳何种比率，图样中所注的尺寸，均为机件的最后竣工尺寸。

7．图样中书写的汉字、数字和字母，一定做到字体工整、笔画消除、间隔均匀、摆列齐整，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波涛线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不行见轮廓线用细虚线画出，尺寸线和尺寸界限用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后竣工尺寸，尺寸以 mm为单位时，不需标明代号或名称。

12．标明尺寸的四因素是尺寸界限、尺寸线、箭头、尺寸数字。

13．尺寸标明中的符号： R 表示半径，φ 表示直径， Sφ表示球面直径， SR表示球面半径， S 表示斜度，C表示锥度。

14．标明水平尺寸时，尺寸数字的字头方向应向上；标明垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平地点书写。

当任何图线穿过尺寸数字时都一定断开。
